Page 3337 of 4731

GW-60
POWER WINDOW SYSTEM
Revision: 2005 July 2005 FX

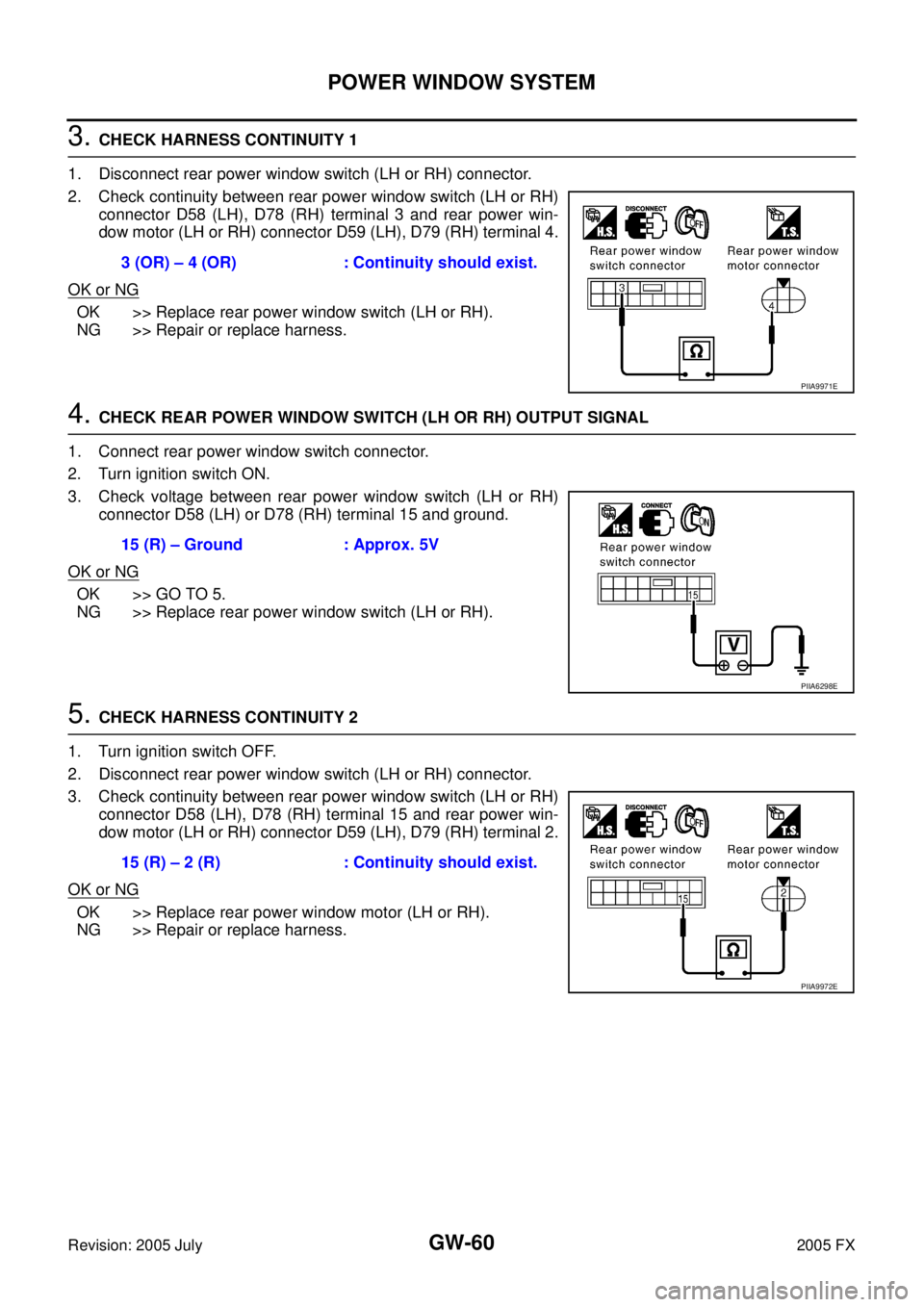

3. CHECK HARNESS CONTINUITY 1
1. Disconnect rear power window switch (LH or RH) connector.
2. Check continuity between rear power window switch (LH or RH) connector D58 (LH), D78 (RH) terminal 3 and rear power win-
dow motor (LH or RH) connector D59 (LH), D79 (RH) terminal 4.
OK or NG
OK >> Replace rear power window switch (LH or RH).
NG >> Repair or replace harness.
4. CHECK REAR POWER WINDOW SWITCH (LH OR RH) OUTPUT SIGNAL
1. Connect rear power window switch connector.
2. Turn ignition switch ON.
3. Check voltage between rear power window switch (LH or RH) connector D58 (LH) or D78 (RH) terminal 15 and ground.
OK or NG
OK >> GO TO 5.
NG >> Replace rear power window switch (LH or RH).
5. CHECK HARNESS CONTINUITY 2
1. Turn ignition switch OFF.
2. Disconnect rear power window switch (LH or RH) connector.
3. Check continuity between rear power window switch (LH or RH) connector D58 (LH), D78 (RH) terminal 15 and rear power win-
dow motor (LH or RH) connector D59 (LH), D79 (RH) terminal 2.
OK or NG
OK >> Replace rear power window motor (LH or RH).
NG >> Repair or replace harness. 3 (OR) – 4 (OR) : Continuity should exist.
PIIA9971E
15 (R) – Ground : Approx. 5V
PIIA6298E
15 (R) – 2 (R) : Continuity should exist.
PIIA9972E
Page 3338 of 4731

POWER WINDOW SYSTEM GW-61
C
D E
F
G H
J
K L
M A
B
GW
Revision: 2005 July 2005 FX
Encoder Circuit Check (Driver Side) AIS004QQ
1. CHECK FRONT POWER WINDOW MOTOR (DRIVER SIDE) POWER SUPPLY
1. Turn ignition switch ON.
2. Check voltage between front power window motor (driver side) connector D8 terminal 4 and ground.
OK or NG
OK >> GO TO 3.
NG >> GO TO 2.
2. CHECK HARNESS CONTINUITY 1
1. Turn ignition switch OFF.
2. Disconnect power window main switch and front power window motor (driver side).
3. Check continuity between power window main switch connector D6 terminal 15 and front power window motor (driver side) con-
nector D8 terminal 4.
OK or NG
OK >> Replace power window main switch.
NG >> Repair or replace harness.
3. CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect front power window motor (driver side) connector.
3. Check continuity between front power window motor (driver side) connector D8 terminal 6 and ground.
OK or NG
OK >> GO TO 5.
NG >> GO TO 4. 4 (W) – Ground : Approx.10V
PIIA9973E
15 (W) – 4 (W) : Continuity should exist.
PIIA9974E
6 (SB) – Ground : Continuity should exist.
PIIA9961E
Page 3339 of 4731

GW-62
POWER WINDOW SYSTEM
Revision: 2005 July 2005 FX

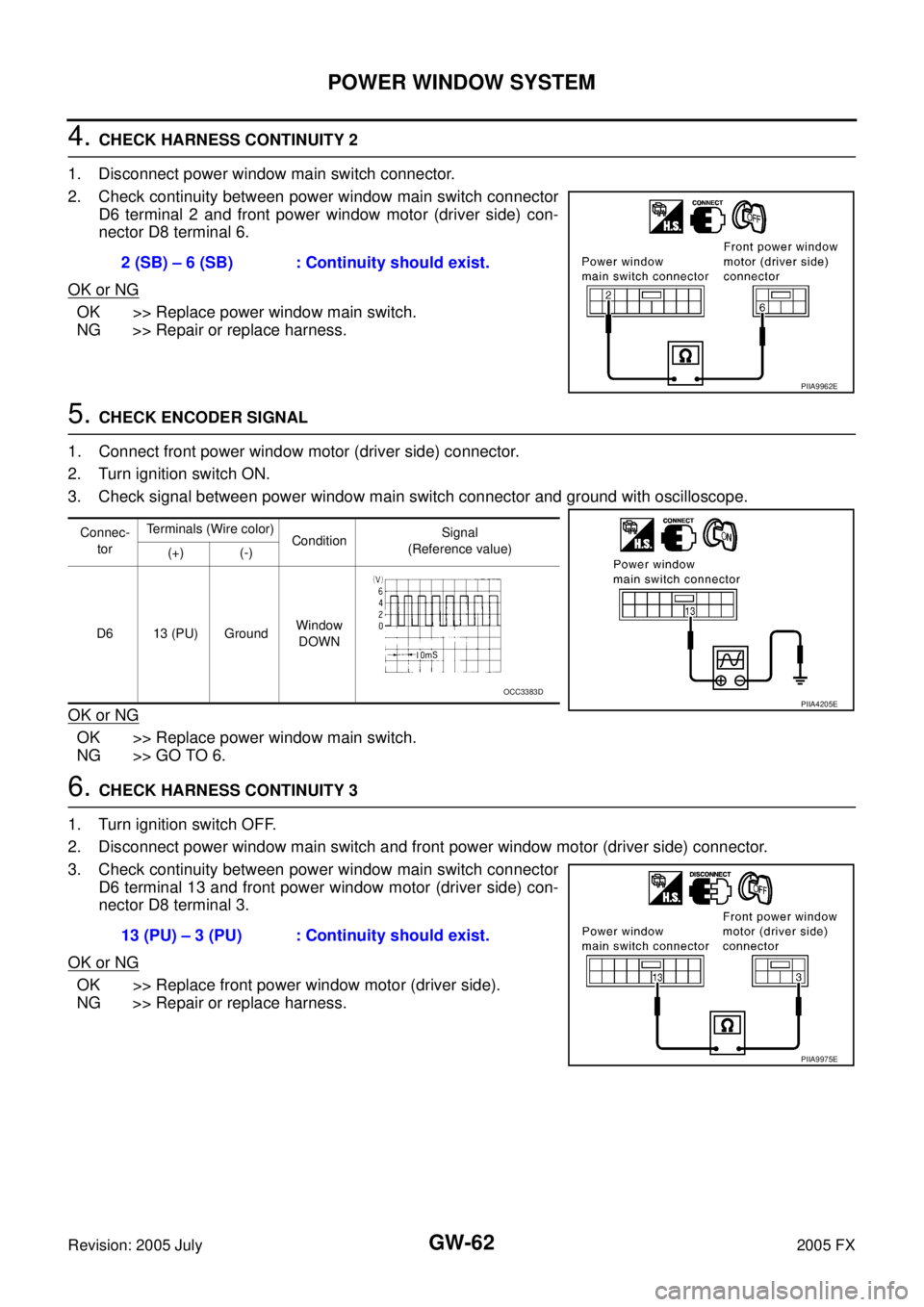

4. CHECK HARNESS CONTINUITY 2
1. Disconnect power window main switch connector.
2. Check continuity between power window main switch connector D6 terminal 2 and front power window motor (driver side) con-
nector D8 terminal 6.
OK or NG
OK >> Replace power window main switch.
NG >> Repair or replace harness.
5. CHECK ENCODER SIGNAL
1. Connect front power window motor (driver side) connector.
2. Turn ignition switch ON.
3. Check signal between power window main switch connector and ground with oscilloscope.
OK or NG
OK >> Replace power window main switch.
NG >> GO TO 6.
6. CHECK HARNESS CONTINUITY 3
1. Turn ignition switch OFF.
2. Disconnect power window main switch and front power window motor (driver side) connector.
3. Check continuity between power window main switch connector D6 terminal 13 and front power window motor (driver side) con-
nector D8 terminal 3.
OK or NG
OK >> Replace front power window motor (driver side).
NG >> Repair or replace harness. 2 (SB) – 6 (SB) : Continuity should exist.
PIIA9962E
Connec-
tor Terminals (Wire color)
Condition Signal
(Reference value)
(+) (-)
D6 13 (PU) Ground Window
DOWN
PIIA4205EOCC3383D
13 (PU) – 3 (PU) : Continuity should exist.
PIIA9975E
Page 3340 of 4731

POWER WINDOW SYSTEM GW-63
C
D E
F
G H
J
K L
M A
B
GW
Revision: 2005 July 2005 FX
Encoder Circuit Check (Passenger Side)AIS004QR
1. CHECK FRONT POWER WINDOW MOTOR (PASSENGER SIDE) POWER SUPPLY
1. Turn ignition switch ON.
2. Check voltage between front power window motor (passenger side) connector D38 terminal 4 and ground.
OK or NG
OK >> GO TO 3.
NG >> GO TO 2.
2. CHECK HARNESS CONTINUITY 1
1. Turn ignition switch OFF.
2. Disconnect front power window switch (passenger side) and front power window motor (passenger side) connector.
3. Check continuity between front power window switch (passen- ger side) connector D36 terminal 4 and front power window
motor (passenger side) connector D38 terminal 4.
OK or NG
OK >> Replace front power window switch (passenger side).
NG >> Repair or replace harness.
3. CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect front power window motor (passenger side) connector.
3. Check continuity between front power window motor (passenger side) connector D38 terminal 6 and ground.
OK or NG
OK >> GO TO 5.
NG >> GO TO 4. 4 (R) – Ground : Approx.10V
PIIA9976E
4 (R) – 4 (R) : Continuity should exist.
PIIA9977E
6 (SB) – Ground : Continuity should exist.
PIIA9966E
Page 3341 of 4731

GW-64
POWER WINDOW SYSTEM
Revision: 2005 July 2005 FX
4. CHECK HARNESS CONTINUITY 2
1. Disconnect front power window switch (passenger side) connector.
2. Check continuity between front power window switch (passen- ger side) connector D36 terminal 3 and front power window
motor (passenger side) connector D38 terminal 6.
OK or NG
OK >> Replace front power window switch (passenger side).
NG >> Repair or replace harness.
5. CHECK ENCODER SIGNAL
1. Connect front power window motor (passenger side) connector.
2. Turn ignition switch ON.
3. Check signal between front power window switch (passenger side) connector and ground with oscillo- scope.
OK or NG
OK >> Replace front power window switch (passenger side).
NG >> GO TO 6.
6. CHECK HARNESS CONTINUITY 3
1. Turn ignition switch OFF.
2. Disconnect front power window switch (passenger side) and front power window motor (passenger side) connector.
3. Check continuity between front power window switch (passen- ger side) connector D36 terminal 12 and front power window
motor (passenger side) connector D38 terminal 3.
OK or NG
OK >> Replace front power window motor (passenger side).
NG >> Repair or replace harness. 3 (SB) – 6 (SB) : Continuity should exist.
PIIA9967E
Connec-
tor Terminals (Wire color)
Condition Signal
(Reference value)
(+) (-)
D36 12 (PU) Ground Window
DOWN
PIIA4209EOCC3383D
12 (PU) – 3 (PU) : Continuity should exist.
PIIA9978E
Page 3342 of 4731

POWER WINDOW SYSTEM GW-65
C
D E
F
G H
J
K L
M A
B
GW
Revision: 2005 July 2005 FX
Encoder Circuit Check (Rear LH or RH) / With Front and Rear Power Window
Anti-Pinch System
AIS004QS

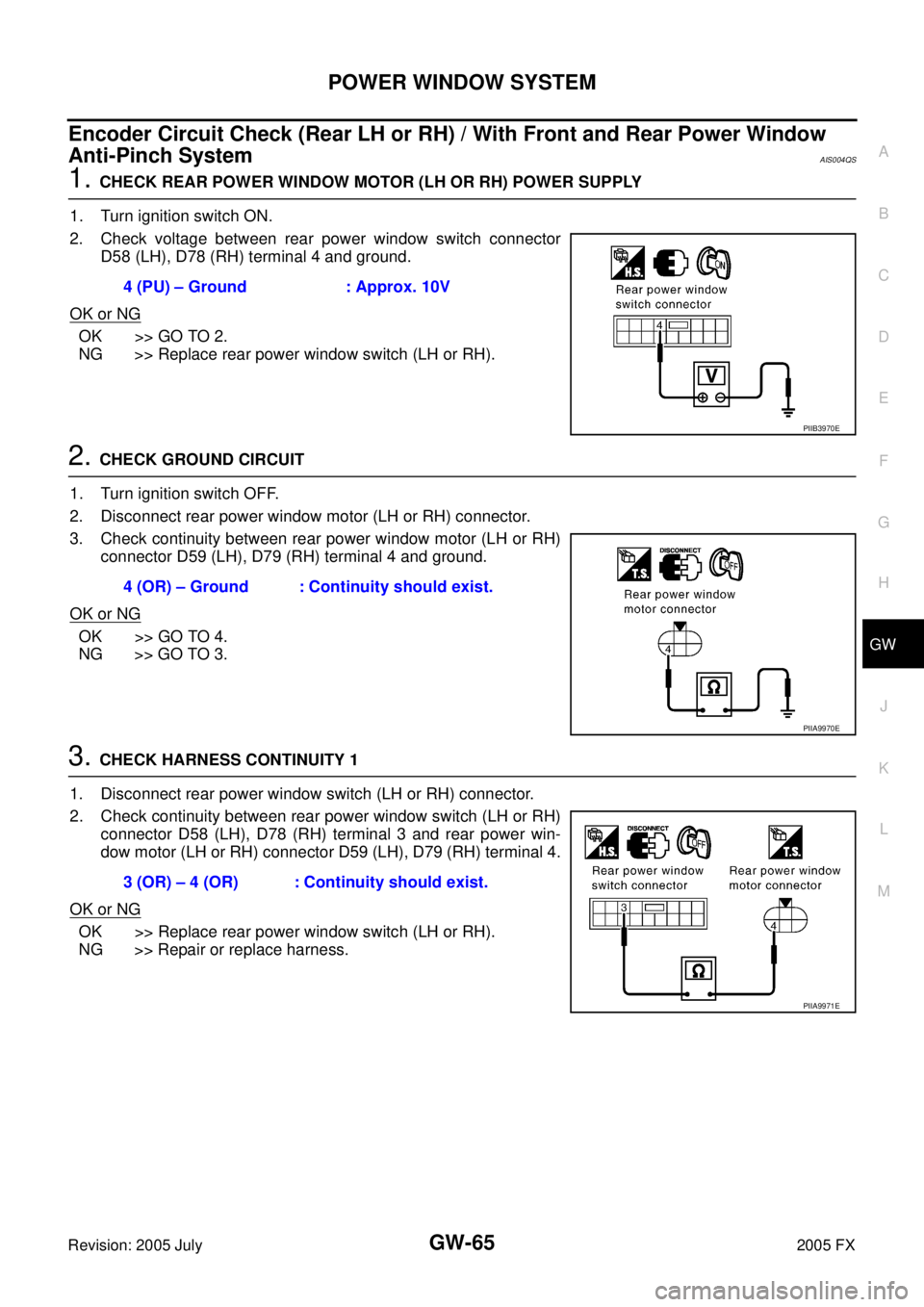

1. CHECK REAR POWER WINDOW MOTOR (LH OR RH) POWER SUPPLY
1. Turn ignition switch ON.
2. Check voltage between rear power window switch connector D58 (LH), D78 (RH) terminal 4 and ground.
OK or NG
OK >> GO TO 2.
NG >> Replace rear power window switch (LH or RH).
2. CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect rear power window motor (LH or RH) connector.
3. Check continuity between rear power window motor (LH or RH) connector D59 (LH), D79 (RH) terminal 4 and ground.
OK or NG
OK >> GO TO 4.
NG >> GO TO 3.
3. CHECK HARNESS CONTINUITY 1
1. Disconnect rear power window switch (LH or RH) connector.
2. Check continuity between rear power window switch (LH or RH) connector D58 (LH), D78 (RH) terminal 3 and rear power win-
dow motor (LH or RH) connector D59 (LH), D79 (RH) terminal 4.
OK or NG
OK >> Replace rear power window switch (LH or RH).
NG >> Repair or replace harness. 4 (PU) – Ground : Approx. 10V
PIIB3970E
4 (OR) – Ground : Continuity should exist.
PIIA9970E
3 (OR) – 4 (OR) : Continuity should exist.
PIIA9971E
Page 3343 of 4731
GW-66
POWER WINDOW SYSTEM
Revision: 2005 July 2005 FX
4. CHECK ENCODER SIGNAL
1. Connect rear power window motor (LH or RH) connector.
2. Turn ignition switch ON.
3. Check signal between rear power window switch (LH or RH) connector and ground with oscilloscope.
OK or NG
OK >> Replace rear power window switch (LH or RH).
NG >> GO TO 5.
5. CHECK HARNESS CONTINUITY 2
1. Turn ignition switch OFF.
2. Disconnect rear power window switch (LH or RH) and rear power window motor (LH or RH) connector.
3. Check continuity between rear power window switch (LH or RH) connector D58 (LH), D78 (RH) terminal 12 and rear power win-
dow motor (LH or RH) connector D59 (LH), D79 (RH) terminal 5.
OK or NG
OK >> Replace rear power window motor (LH or RH).
NG >> Repair or replace harness.
Connec-
tor Terminals (Wire color)
Condition Signal
(Reference value)
(+) (-)
D58 (LH)
D78 (RH) 12 (GY) Ground
Window
DOWN
PIIA6302EOCC3383D
12 (GY) – 5 (GY) : Continuity should exist.
PIIA9979E
Page 3344 of 4731
POWER WINDOW SYSTEM GW-67
C
D E
F
G H
J
K L
M A
B
GW
Revision: 2005 July 2005 FX
Door Switch Check AIS004QT
1. CHECK DOOR SWITCH INPUT SIGNAL
With CONSULT-II
Check (“DOOR SW-DR” and “DOOR SW-AS”) in “DATA MONITOR” mode with CONSULT-II.
Without CONSULT-II
Check voltage between BCM connector M3, B14 terminals 12, 62 and ground.
OK or NG
OK >> Door switch is OK.
NG >> GO TO 2.
Monitor item Condition
DOOR SW-DR OPEN : ON
CLOSE : OFF
DOOR SW-AS OPEN : ON
CLOSE : OFF
PIIA2464E
Item Terminals (Wire color)
Door condition Voltage [V]
(Approx.)
(+) (–)
Passenger side
door switch 12 (P/B)
Ground OPEN 0
CLOSE Battery voltage
Driver side door
switch 62 (W) OPEN 0
CLOSE Battery voltage
PIIA6158E
