IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)
Revision: 2005 July 2005 FX
4. CHECK BCM FUNCTION
1. Connect security indicator lamp connector.
2. Disconnect BCM connector M3.
3. Check voltage between BCM connector M3 terminal 23 (G/OR) and ground.
OK or NG
OK >> BCM is malfunctioning.
Replace BCM.
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation
Manual NATS-IVIS/NVIS”.
NG >> Check the following.
Harness for open or short between security indicator lamp and BCM.
Indicator lamp condition
Removal and Installation NATS Antenna Amp.AIS004PT
REMOVAL
CAUTION:
Before servicing SRS, turn ignition switch OFF, disconnect both battery cables and wait at least 3 min-
utes.
1. Remove the steering column cover. Refer to IP-11, "
Removal and Installation" .
2. Disconnect the NATS antenna amp. connect, remove the screw and NATS antenna amp.
INSTALLATION
Install in the reverse order of removal. 23 (G/OR) – Ground : Battery voltage
PIIA6150E
PIIA6064E
Page 1050 of 4731
INTEGRATED HOMELINK TRANSMITTER BL-235
C
D E
F
G H
J
K L
M A
B
BL
Revision: 2005 July 2005 FX
INTEGRATED HOMELINK TRANSMITTERPFP:96401
Wiring Diagram —TRNSCV—AIS004PU
TIWM0980E
Page 1051 of 4731

BL-236
INTEGRATED HOMELINK TRANSMITTER
Revision: 2005 July 2005 FX
Trouble DiagnosesAIS004PV
DIAGNOSTIC PROCEDURE
SYMPTOM: Transmitter Does Not Activate Receiver.
Before conducting the procedure given below, make sure that system receiver (garage door opener, etc.)
operates with original, hand-held transmitter. If NG, receiver or hand-held transmitter is malfunctioning, not
vehicle related.
1. CHECK ILLUMINATION
1. Turn ignition switch “OFF”.
2. Does red light (LED) of transmitter illuminate when any transmit- ter button is pressed?
YES or NO
YES >> GO TO 2.
NO >> GO TO 3.
2. CHECK TRANSMITTER
Check transmitter with Tool*.
*:For details, refer to Technical Service Bulletin.
OK or NG
OK >> Receiver or hand-held transmitter malfunction, not vehicle related.
NG >> Replace inside mirror assembly.
3. CHECK BCM OUTPUT POWER SUPPLY
Does room lamp come on when driver side door opened. Refer to LT- 1 5 9
.
Does room lamp illumination?
YES >> GO TO 4.
NO >> Repair or replace the malfunction part.
4. CHECK POWER SUPPLY
1. Disconnect transmitter connector.
2. Turn ignition switch “OFF”.
3. Check voltage between auto anti-dazzling inside mirror (homelink universal transceiver) connector R4 ter- minal 5 (B/W) and ground.
OK or NG
OK >> GO TO 5.
NG >> Repair or replace harness between BCM and anti-daz- zling inside mirror (homelink universal transceiver).
PIIA6142E
5 (B/W) – Ground : Battery voltage
PIIA2370E
Page 1052 of 4731
INTEGRATED HOMELINK TRANSMITTER BL-237
C
D E
F
G H
J
K L
M A
B
BL
Revision: 2005 July 2005 FX
5. CHECK GROUND CIRCUIT
Check continuity between anti-dazzling inside mirror (homelink uni-
versal transceiver) connector R4 terminal 8 (B) and ground.
OK or NG
OK >> Replace inside mirror assembly.
NG >> Harness for open or short between anti-dazzling inside mirror (homelink universal transceiver) ground.
8 (B) – Ground :Continuity should exist.
PIIA2368E
Page 1053 of 4731

BL-238
BODY REPAIR
Revision: 2005 July2005 FX
BODY REPAIRPFP:60100
Body Exterior Paint ColorAIS0034Q
2S:Solid + Clear, PM:Pearl + Metallic, M:Metallic, 3M:3-Coat Metallic, 2P:2-Coat pearl, 3P:3-Coat pearl, RPM:Multi flex color,
SIIA2248E
ComponentColor code BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
DescriptionDark
BlueGray-
ish
BrownLight
GoldSilver Black Silver WhiteBrown-
ish
OrangeSilver
Paint type 2P PM RPM 3M 2S M 3P M M
Hard clear coat´´--´-- - -
1Bumper
fasciaBody color BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
2Bumper
finisherBlack G01-1 G01-1 G01-1 G01-1 G01-1 G01-1 G01-1 G01-1 G01-1
3 Front grilleChromium-
plate + Color
clear coatCr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p
4Door out-
side
mirrorHous-
ingBody color BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
Base Black G01-2 G01-2 G01-2 G01-2 G01-2 G01-2 G01-2 G01-2 G01-2
5Door out-
side han-
dleChromium-
plateCr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p Cr2p
6Fuel filler
lidBody color BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
7Rear
spoilerBody color BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
8 Back door Body color BBW9 BC16 BEY0 BK25 BKH3 BKY0 BQX1 BR12 BWV2
Page 1054 of 4731
BODY REPAIR
BL-239
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2005 July2005 FX
Body Component PartsAIS0034R

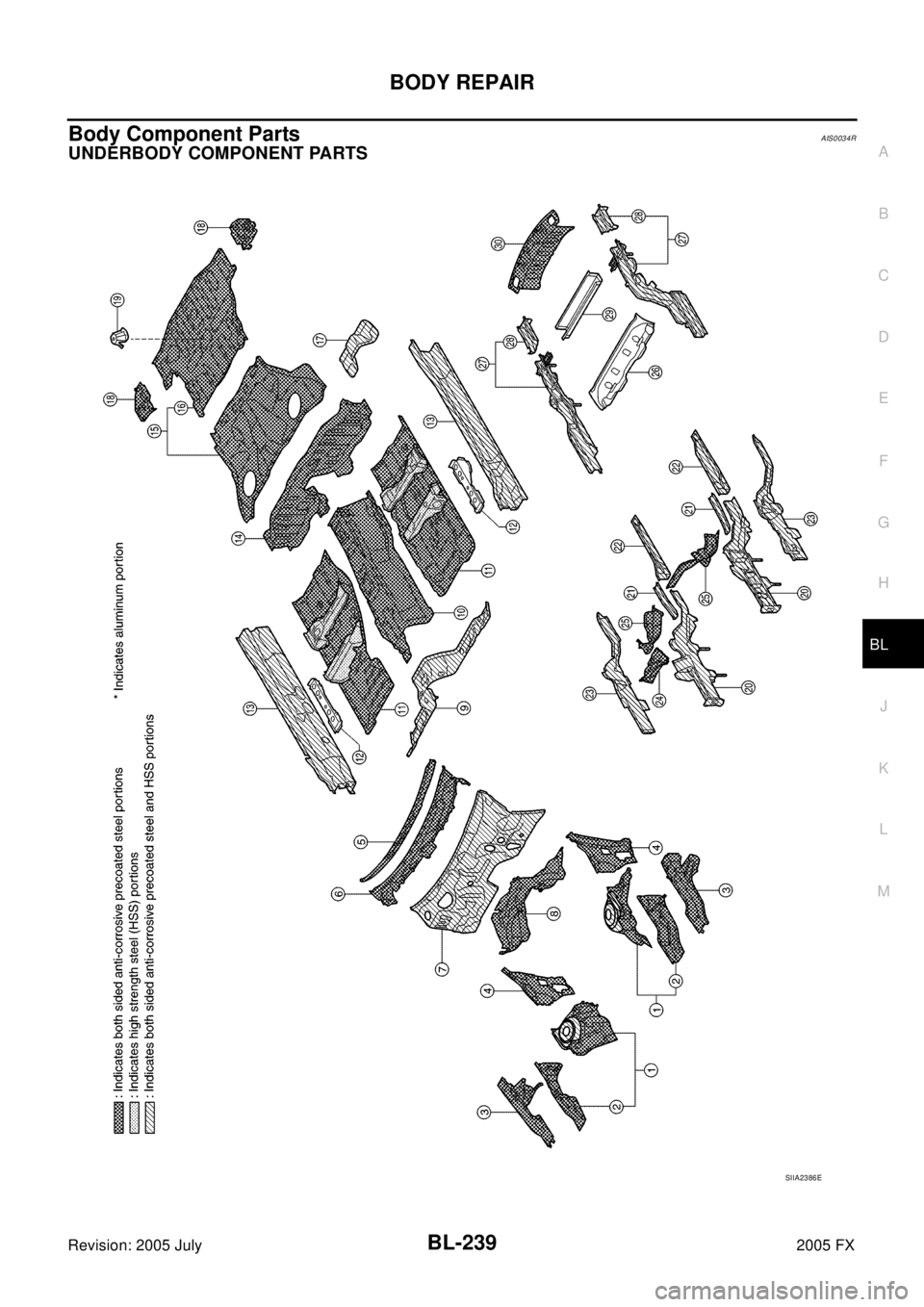

UNDERBODY COMPONENT PARTS
SIIA2386E
Page 1055 of 4731
BL-240
BODY REPAIR
Revision: 2005 July2005 FX
1. Hoodledge assembly 16. Rear floor rear
2. Upper front hoodledge 17. Rear floor seat belt anchor reinforcement
3. Hoodledge reinforcement 18. Rear floor side
4. Upper hoodledge 19. Spare tire clamp bracket
5. Upper dash extension 20. Front side member
6. Upper dash crossmember assembly 21. Front side member rear reinforcement
7. Upper dash assembly 22. Front side member front extension
8. Front cowl top assembly 23. Front side member closing plate
9. Lower dash 24. Front side member outrigger assembly (RH&LH)
10. Front floor center 25. Front crossmember
11. Front floor 26. 2ND rear crossmember
12. Front floor reinforcement 27. Rear side member assembly
13. Inner sill 28. Rear side member extension
14. Lower rear seat crossmember 29. Rear center crossmember assembly
15. Rear floor front 30. Rear end crossmember assembly
Page 1056 of 4731
BODY REPAIR
BL-241
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2005 July2005 FX

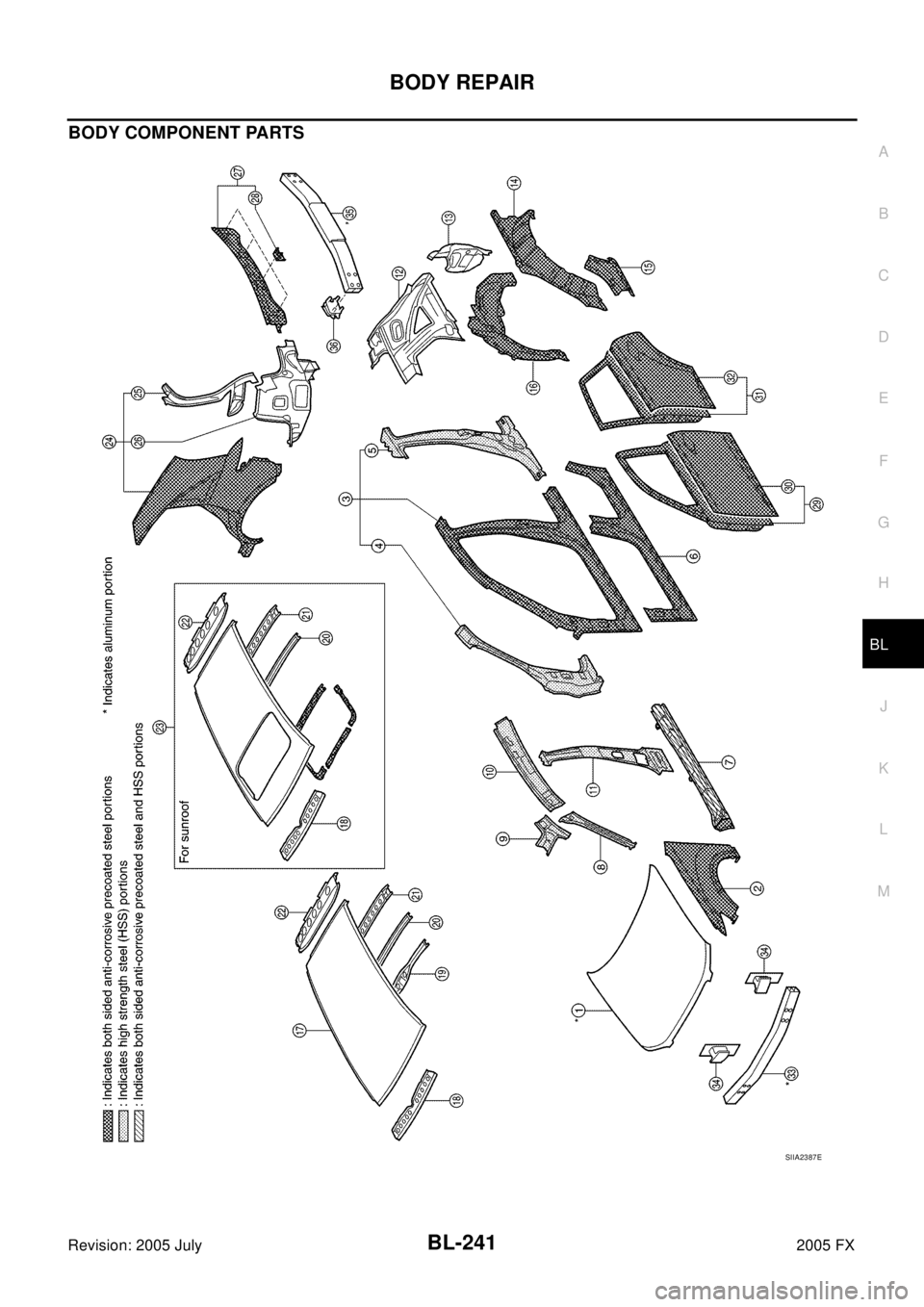

BODY COMPONENT PARTS
SIIA2387E
