NISSAN TEANA 2003  Service Manual DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION
EC-559
[VQ]
C
D
E
F
G
H
I
J
K
L
MA
EC

6. CHECK FUSE
1. Disconnect 15A fuse.
2. Check 15A fuse for blown.
OK or NG
OK >> GO TO 9.
NG >> Replace 15A fuse.

Page 1842 of 3502

NISSAN TEANA 2003  Service Manual EC-560
[VQ]
DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

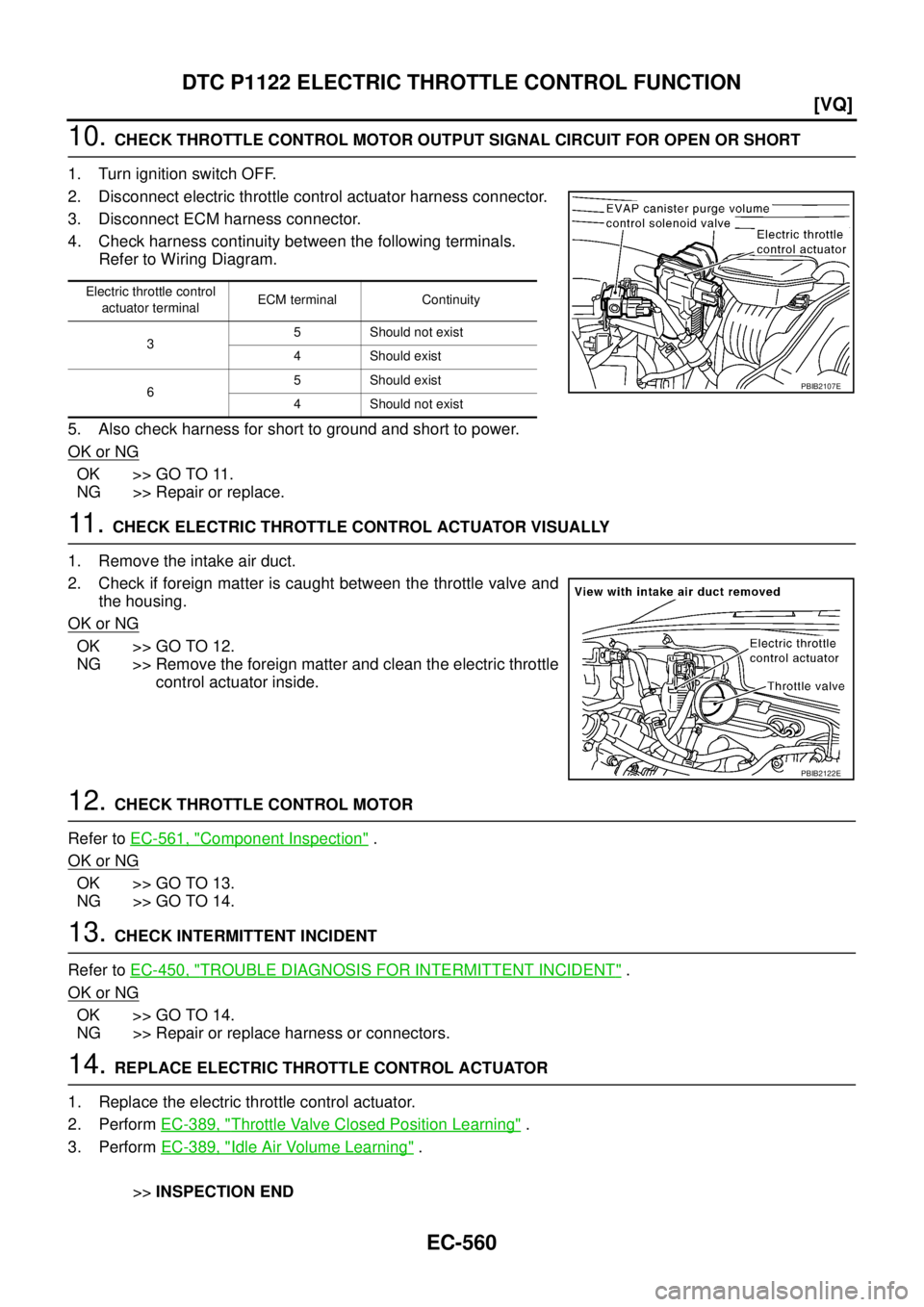

10. CHECK THROTTLE CONTROL MOTOR OUTPUT SIGNAL CIRCUIT FOR OPEN OR SHORT
1. Turn ignition switch OFF.
2. Disconnect electric throttle control

Page 1843 of 3502

NISSAN TEANA 2003  Service Manual DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION
EC-561
[VQ]
C
D
E
F
G
H
I
J
K
L
MA
EC

Component InspectionBBS00526
THROTTLE CONTROL MOTOR
1. Disconnect electric throttle control actuator harness connec

Page 1844 of 3502

NISSAN TEANA 2003  Service Manual EC-562
[VQ]
DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAYPFP:16119

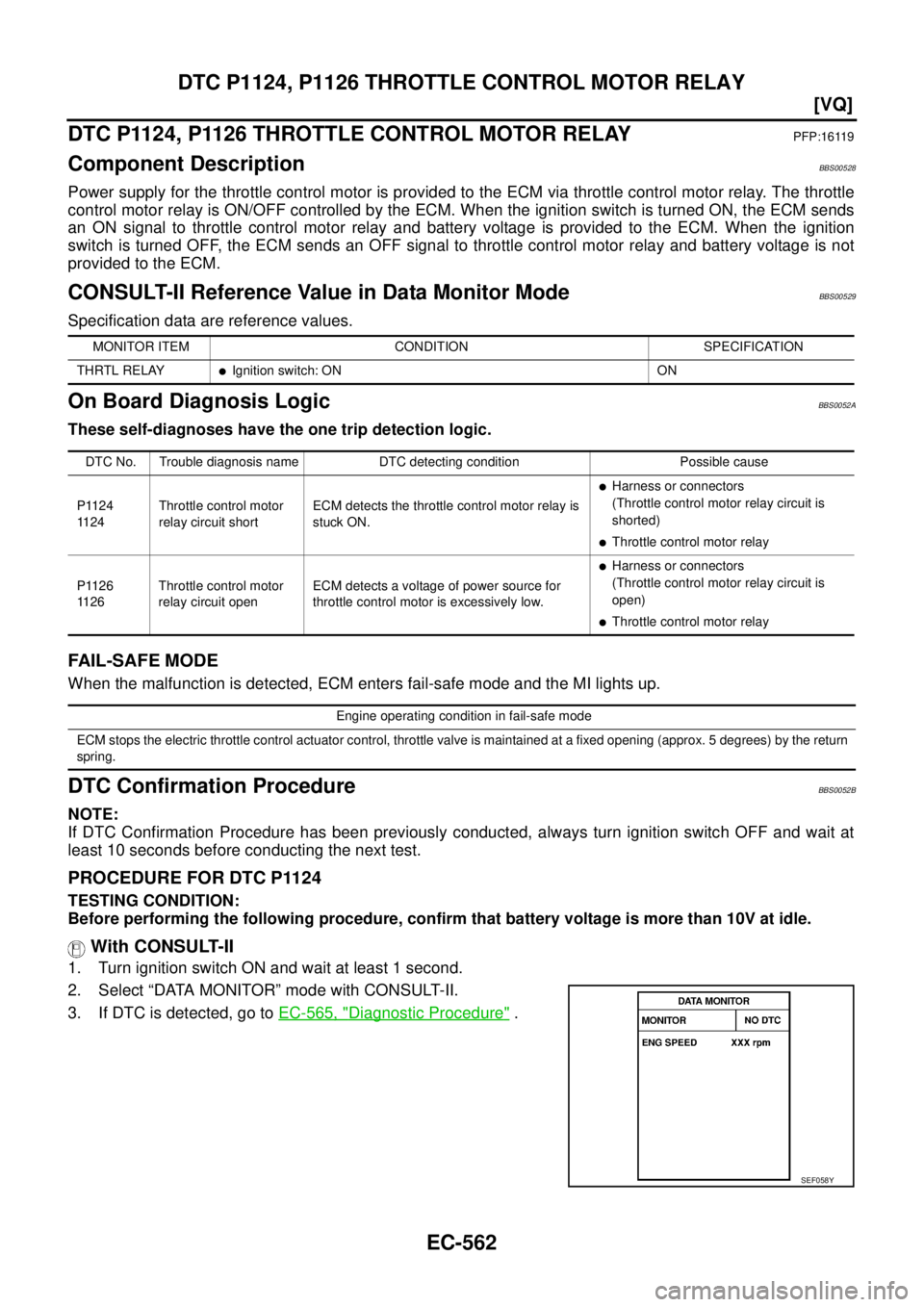

Component DescriptionBBS00528
Power supply for the throttle control motor is provided

Page 1845 of 3502

NISSAN TEANA 2003  Service Manual DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY
EC-563
[VQ]
C
D
E
F
G
H
I
J
K
L
MA
EC

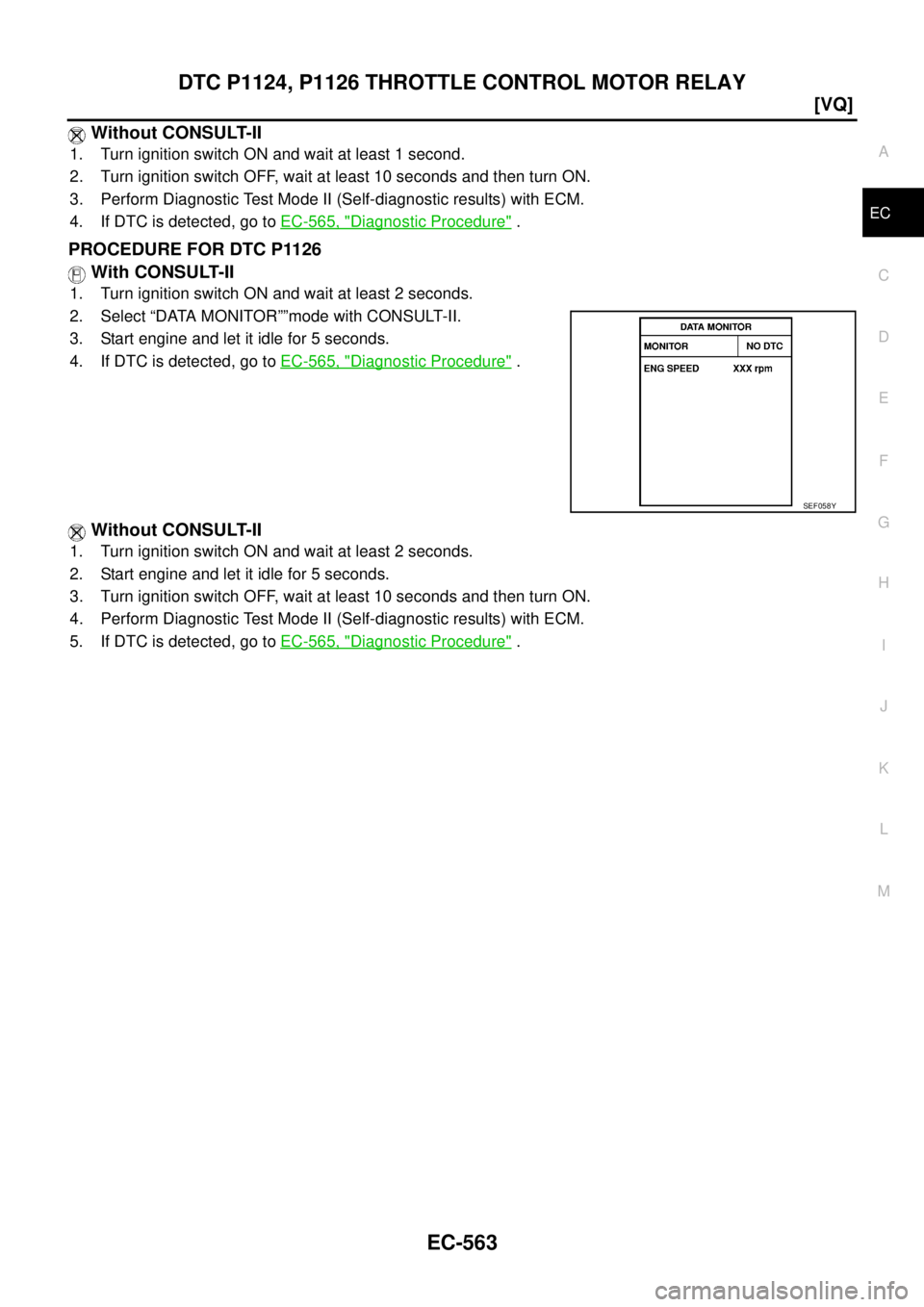

 Without CONSULT-II
1. Turn ignition switch ON and wait at least 1 second.
2. Turn ignition switch OFF, wait at le

Page 1846 of 3502

NISSAN TEANA 2003  Service Manual EC-564
[VQ]
DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

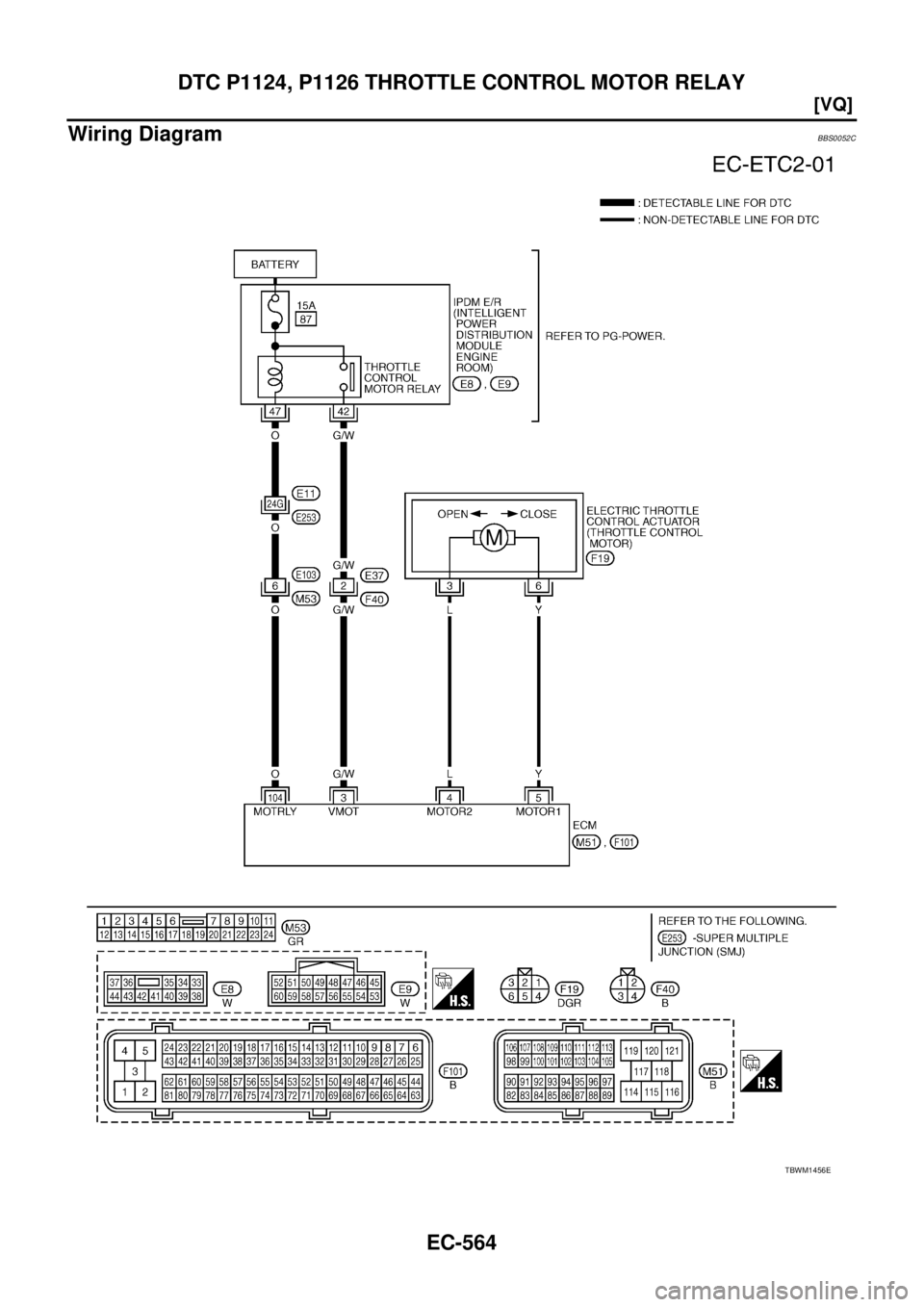

Wiring DiagramBBS0052C
TBWM1456E

Page 1847 of 3502

NISSAN TEANA 2003  Service Manual DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY
EC-565
[VQ]
C
D
E
F
G
H
I
J
K
L
MA
EC

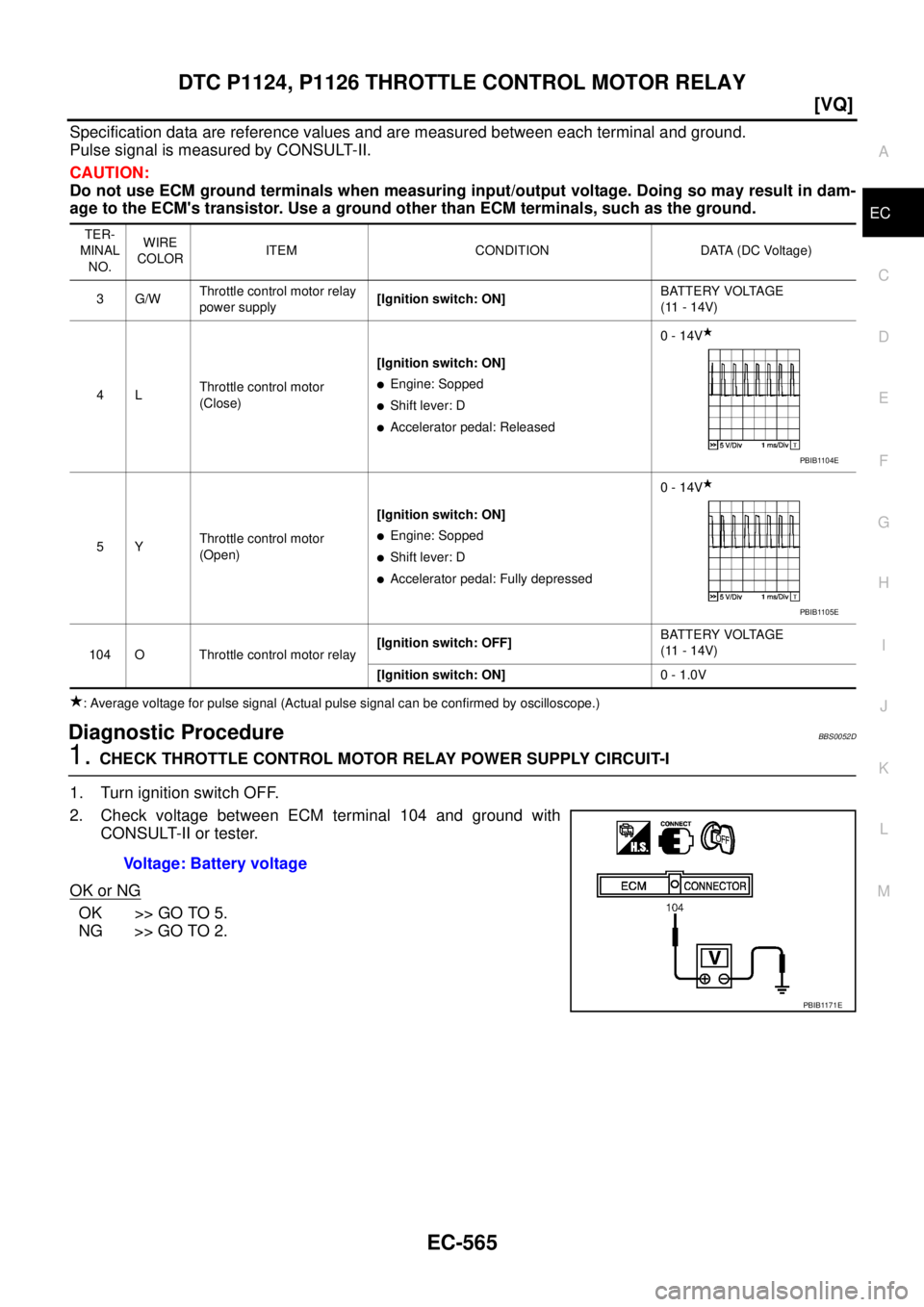

Specification data are reference values and are measured between each terminal and ground.
Pulse signal is measure

Page 1848 of 3502

NISSAN TEANA 2003  Service Manual EC-566
[VQ]
DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

2. CHECK THROTTLE CONTROL MOTOR RELAY POWER SUPPLY CIRCUIT-II
1. Disconnect ECM harness connector.
2. Disconnect IPDM E/R harness connector
