2001 NISSAN X-TRAIL Service Repair Manual

Page 3753 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual HARNESS
PG-49
C
D
E
F
G
H
I
J
L
MA
B
PG

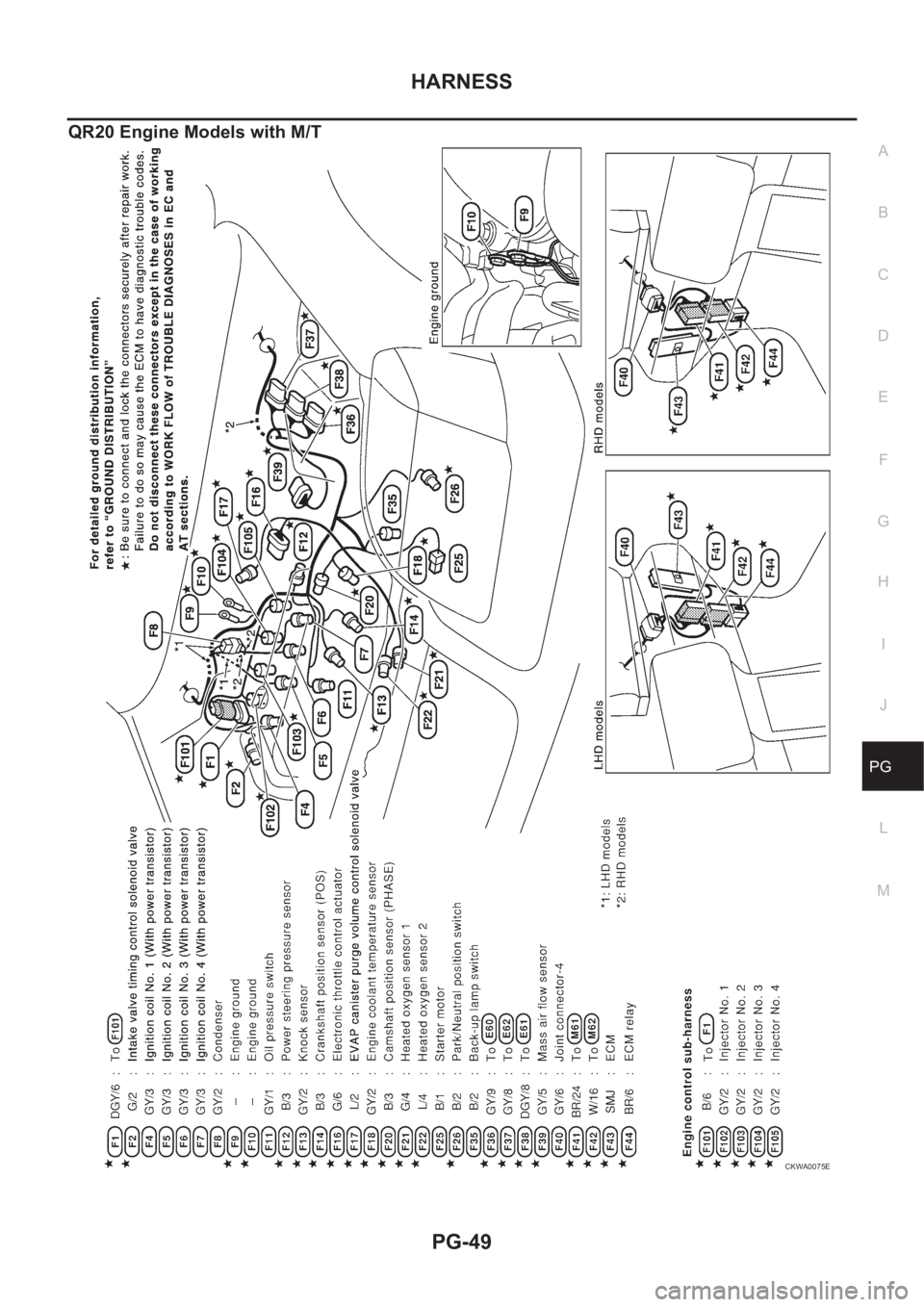

QR20 Engine Models with M/T
CKWA0075E

Page 3754 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual PG-50
HARNESS

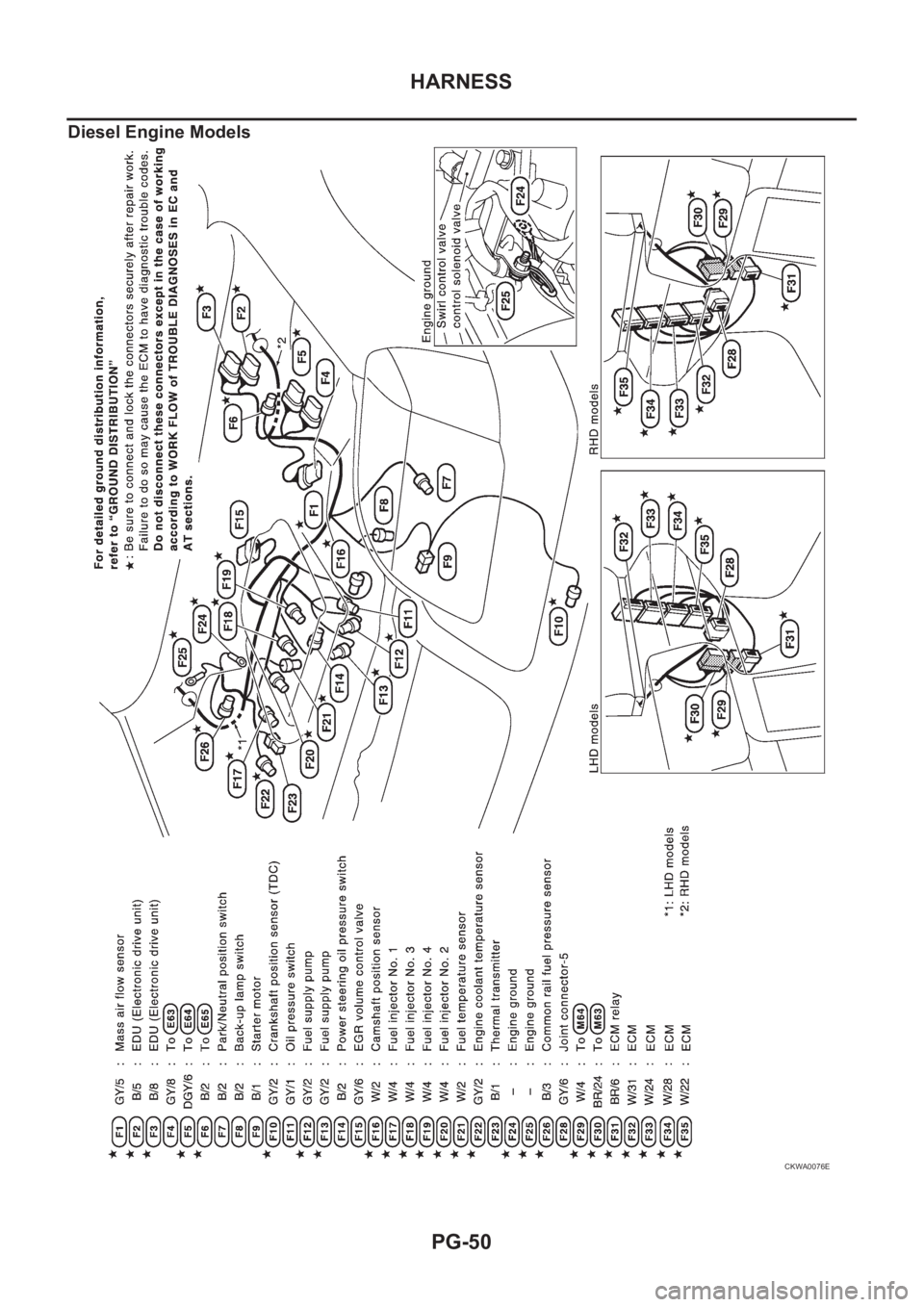

Diesel Engine Models
CKWA0076E

Page 3755 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual HARNESS
PG-51
C
D
E
F
G
H
I
J
L
MA
B
PG

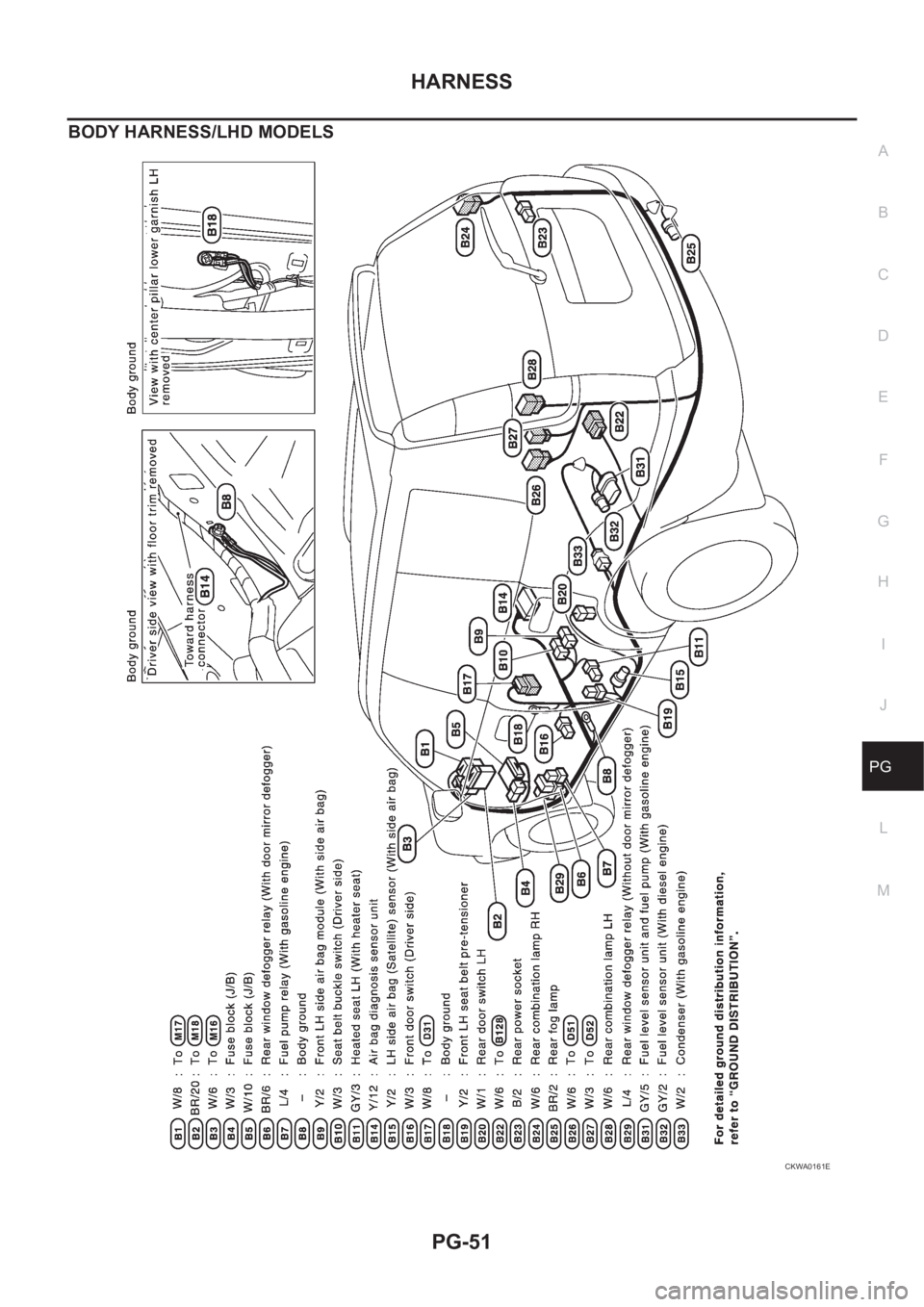

BODY HARNESS/LHD MODELS
CKWA0161E

Page 3756 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual PG-52
HARNESS

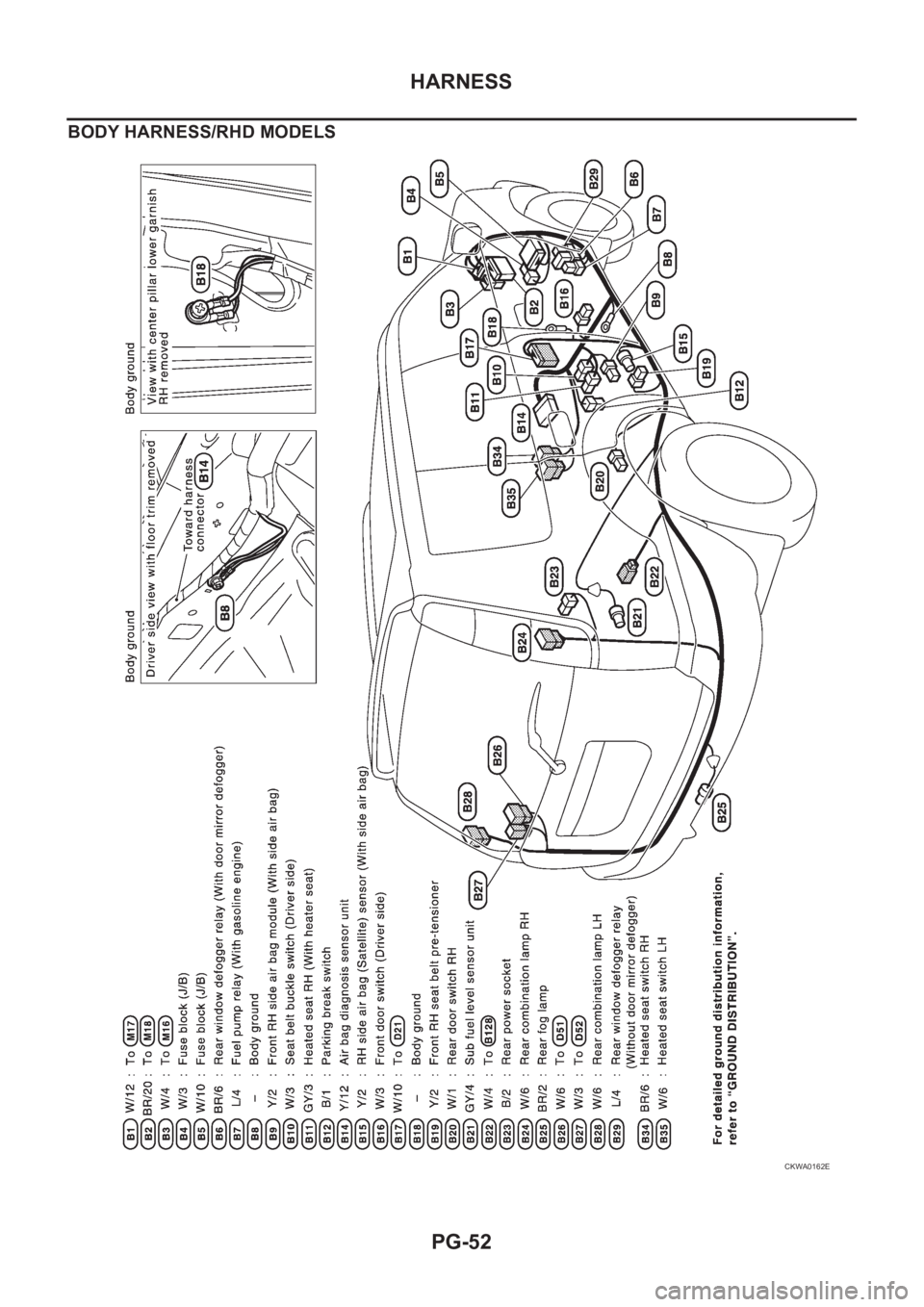

BODY HARNESS/RHD MODELS
CKWA0162E

Page 3757 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual HARNESS
PG-53
C
D
E
F
G
H
I
J
L
MA
B
PG

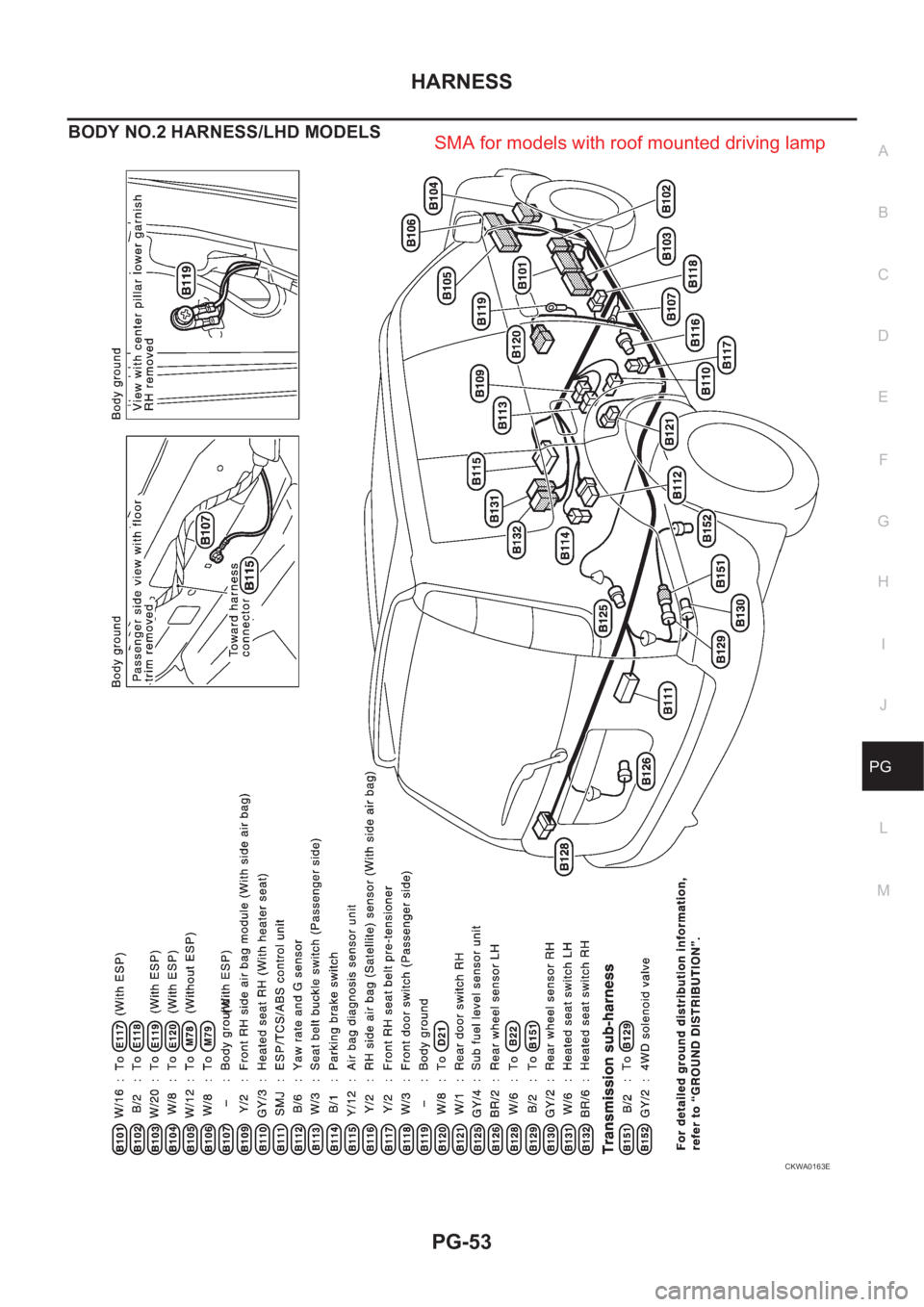

BODY NO.2 HARNESS/LHD MODELS
CKWA0163E
SMA for models with roof mounted driving lamp

Page 3758 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual PG-54
HARNESS

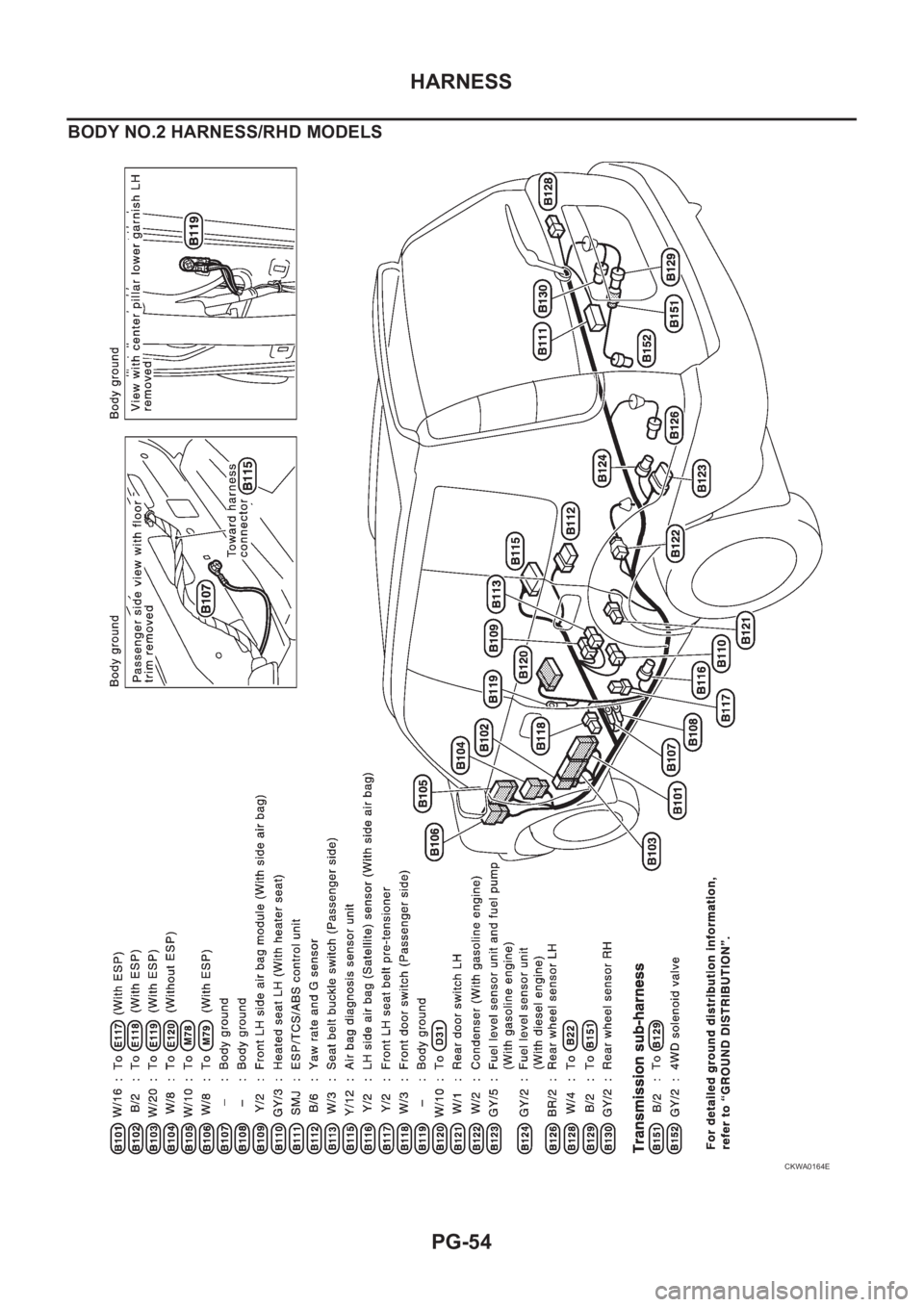

BODY NO.2 HARNESS/RHD MODELS
CKWA0164E

Page 3759 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual HARNESS
PG-55
C
D
E
F
G
H
I
J
L
MA
B
PG

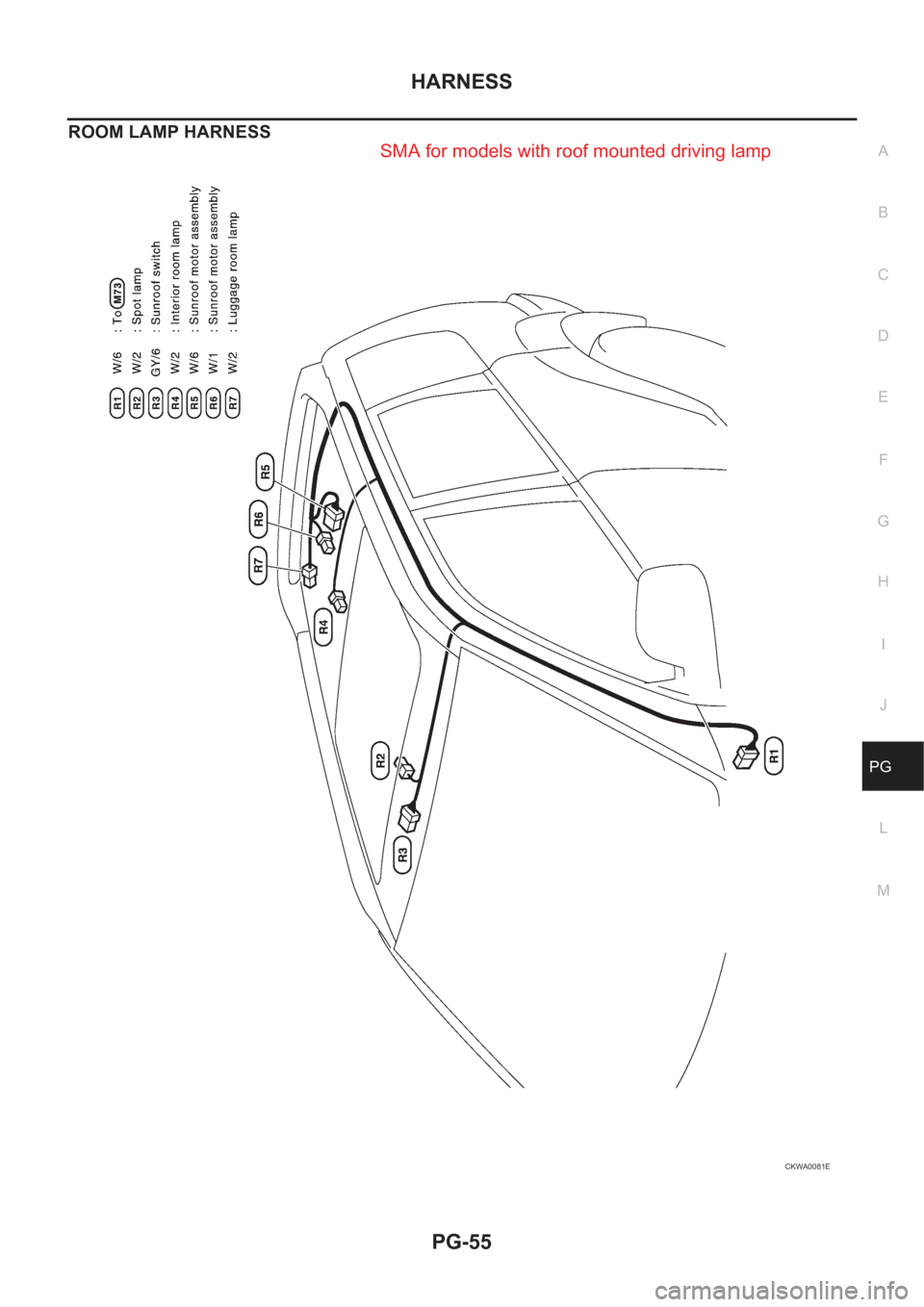

ROOM LAMP HARNESS
CKWA0081E
SMA for models with roof mounted driving lamp

Page 3760 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual PG-56
HARNESS

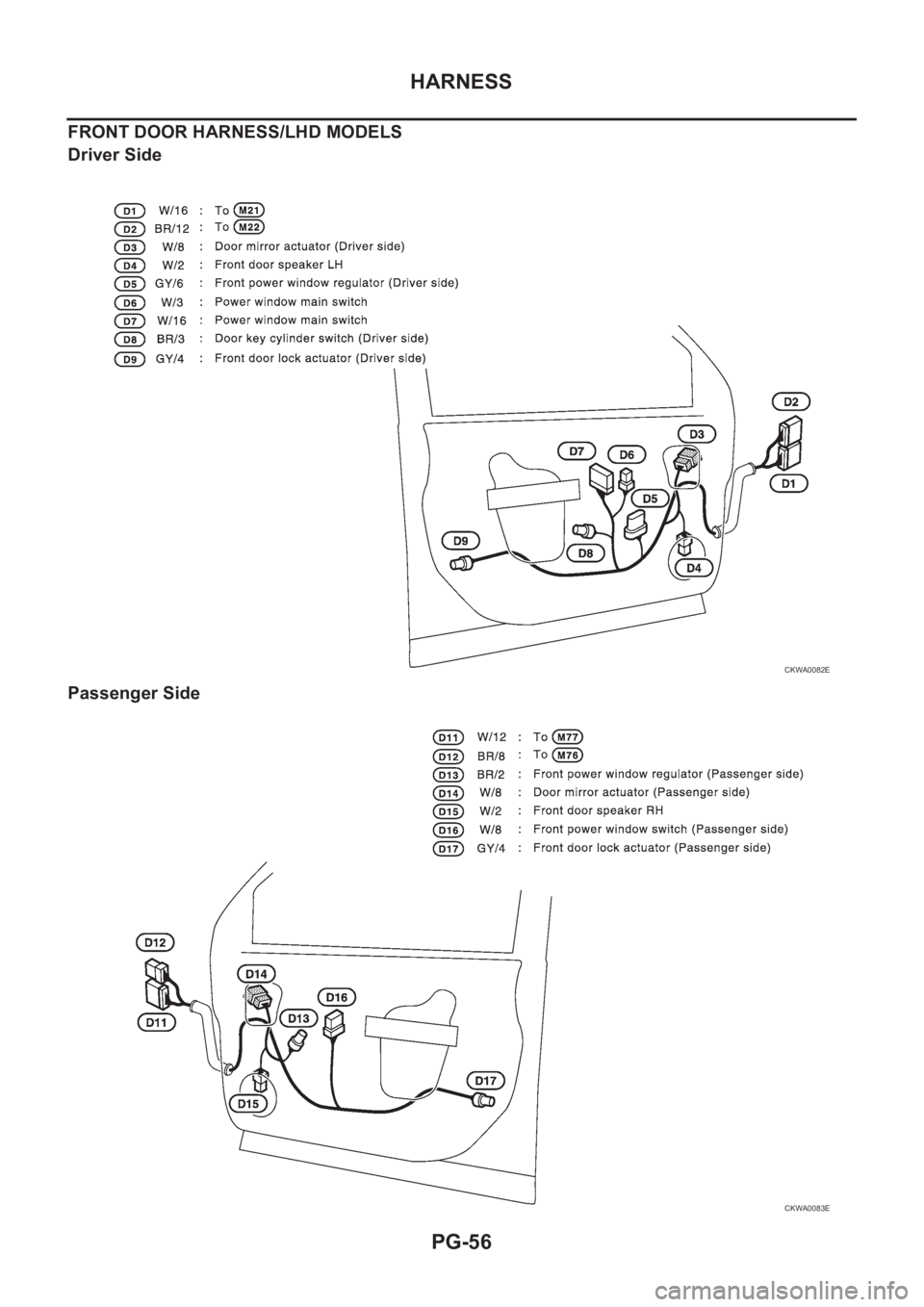

FRONT DOOR HARNESS/LHD MODELS
Driver Side
Passenger Side
CKWA0082E
CKWA0083E
