2001 NISSAN X-TRAIL Service Repair Manual

Page 2233 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DTC P0734 A/T 4TH GEAR FUNCTION
AT-155
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
7.CHECK CONTROL VALVE
1. Disassemble control valve assembly.
Refer to AT-448, "
Control Valve Assembly" .
2. Check l

Page 2234 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-156
[EURO-OBD]
DTC P0734 A/T 4TH GEAR FUNCTION
Component Inspection
ECS004RP
SOLENOID VALVES
●For removal, refer to AT-414, "REMOVAL" .
Resistance Check
●Check resistance between two te

Page 2235 of 3833

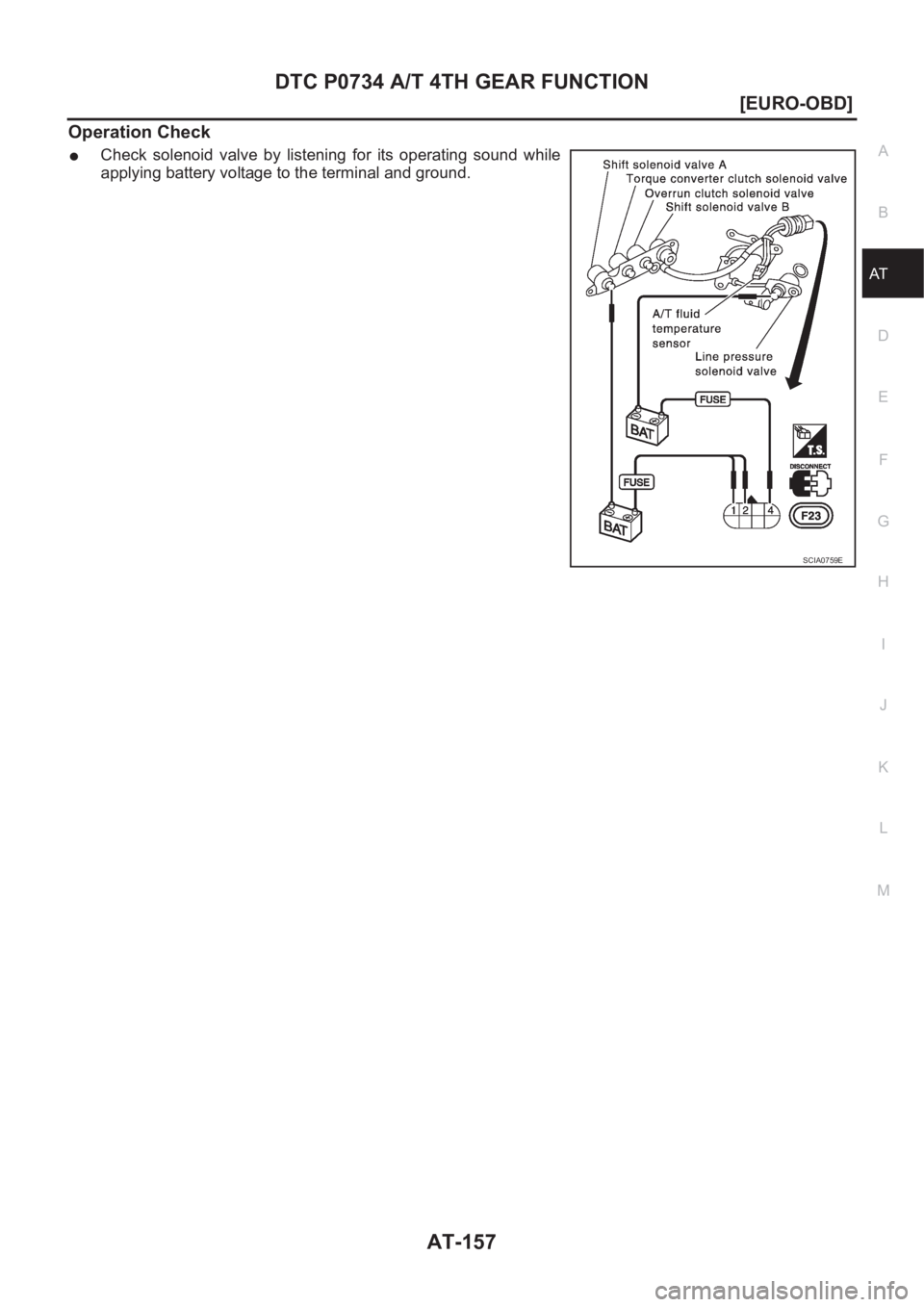

NISSAN X-TRAIL 2001  Service Repair Manual DTC P0734 A/T 4TH GEAR FUNCTION
AT-157
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Operation Check
●Check  solenoid  valve  by  listening  for  its  operating  sound  while
applying battery voltage to the

Page 2236 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-158
[EURO-OBD]
DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
PFP:31940
DescriptionECS004RQ
The torque converter clutch solenoid valve is activate

Page 2237 of 3833

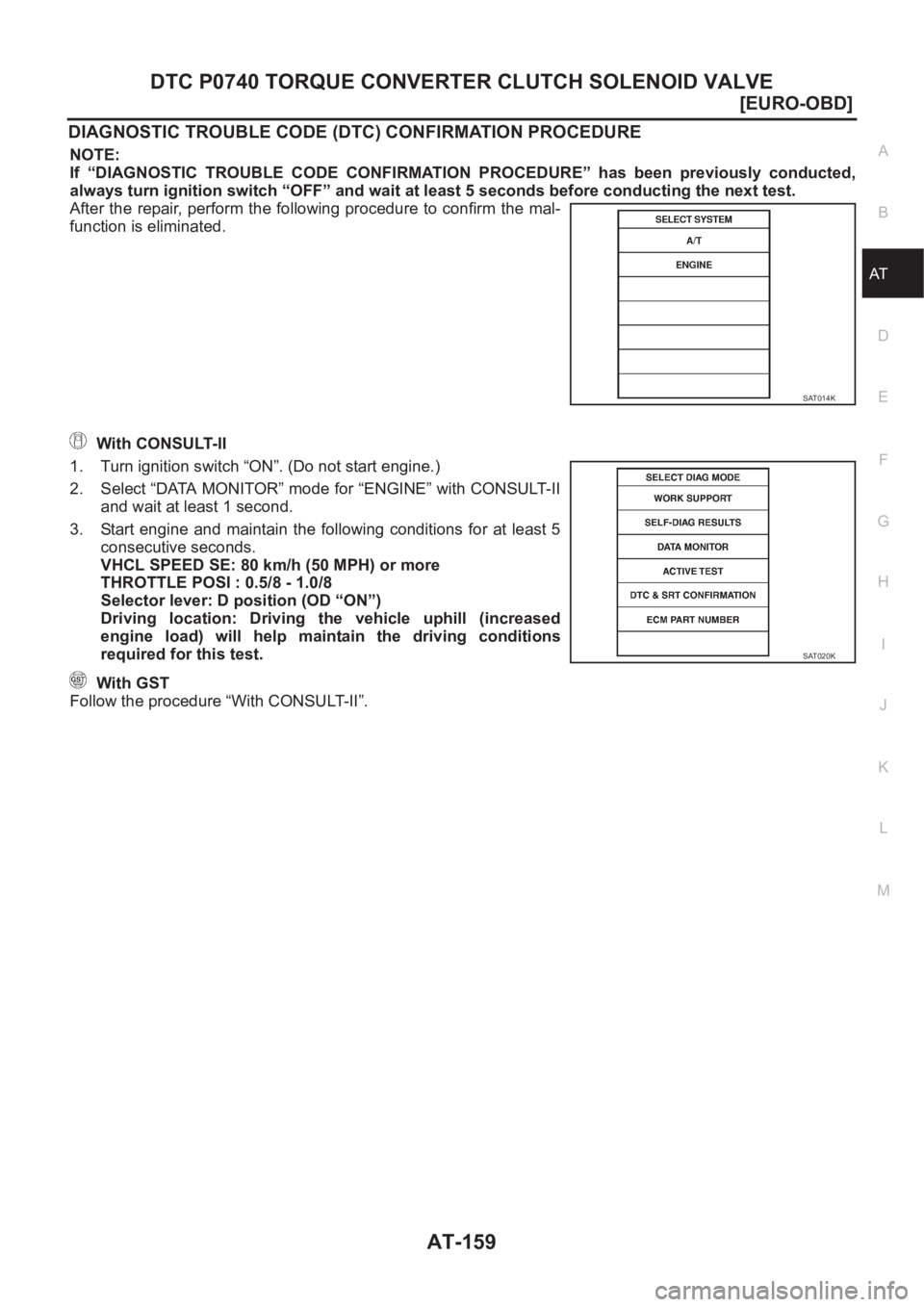

NISSAN X-TRAIL 2001  Service Repair Manual DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
AT-159
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE
NOTE:
If  “DIAGNOSTIC  TROUBLE  CODE  CONFIRMATION

Page 2238 of 3833

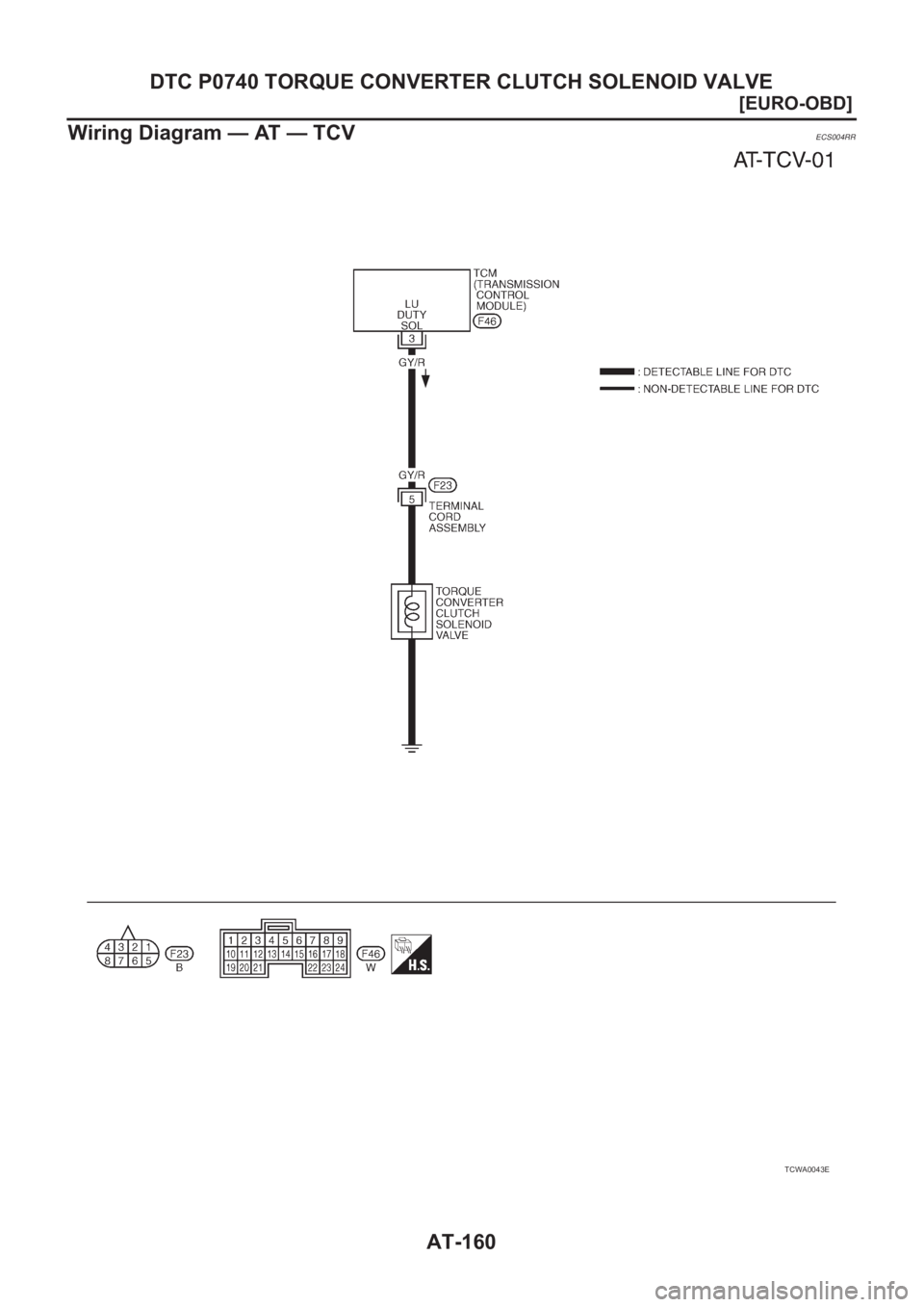

NISSAN X-TRAIL 2001  Service Repair Manual AT-160
[EURO-OBD]
DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
Wiring Diagram — AT — TCV
ECS004RR
TCWA0043E

Page 2239 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
AT-161
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Diagnostic ProcedureECS004RS
1.CHECK VALVE RESISTANCE
1. Turn ignition switch to “OFF” position.
2. Dis

Page 2240 of 3833

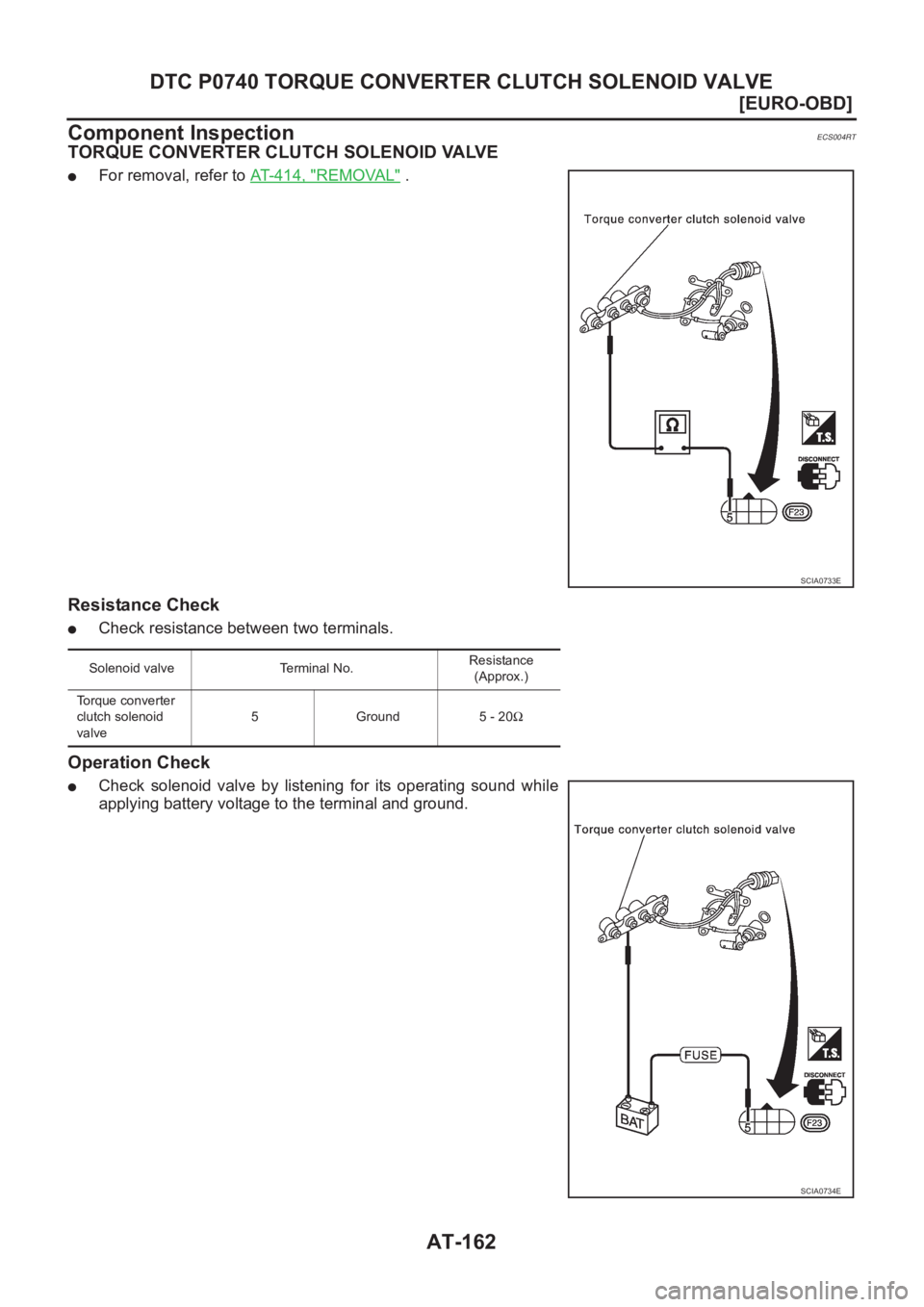

NISSAN X-TRAIL 2001  Service Repair Manual AT-162
[EURO-OBD]
DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE
Component Inspection
ECS004RT
TORQUE CONVERTER CLUTCH SOLENOID VALVE
●For removal, refer to AT-414, "REMOVAL" .
Resistance
