2001 NISSAN X-TRAIL Service Repair Manual

Page 3145 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual NATS (NISSAN ANTI-THEFT SYSTEM)
BL-93
C
D
E
F
G
H
J
K
L
MA
B
BL

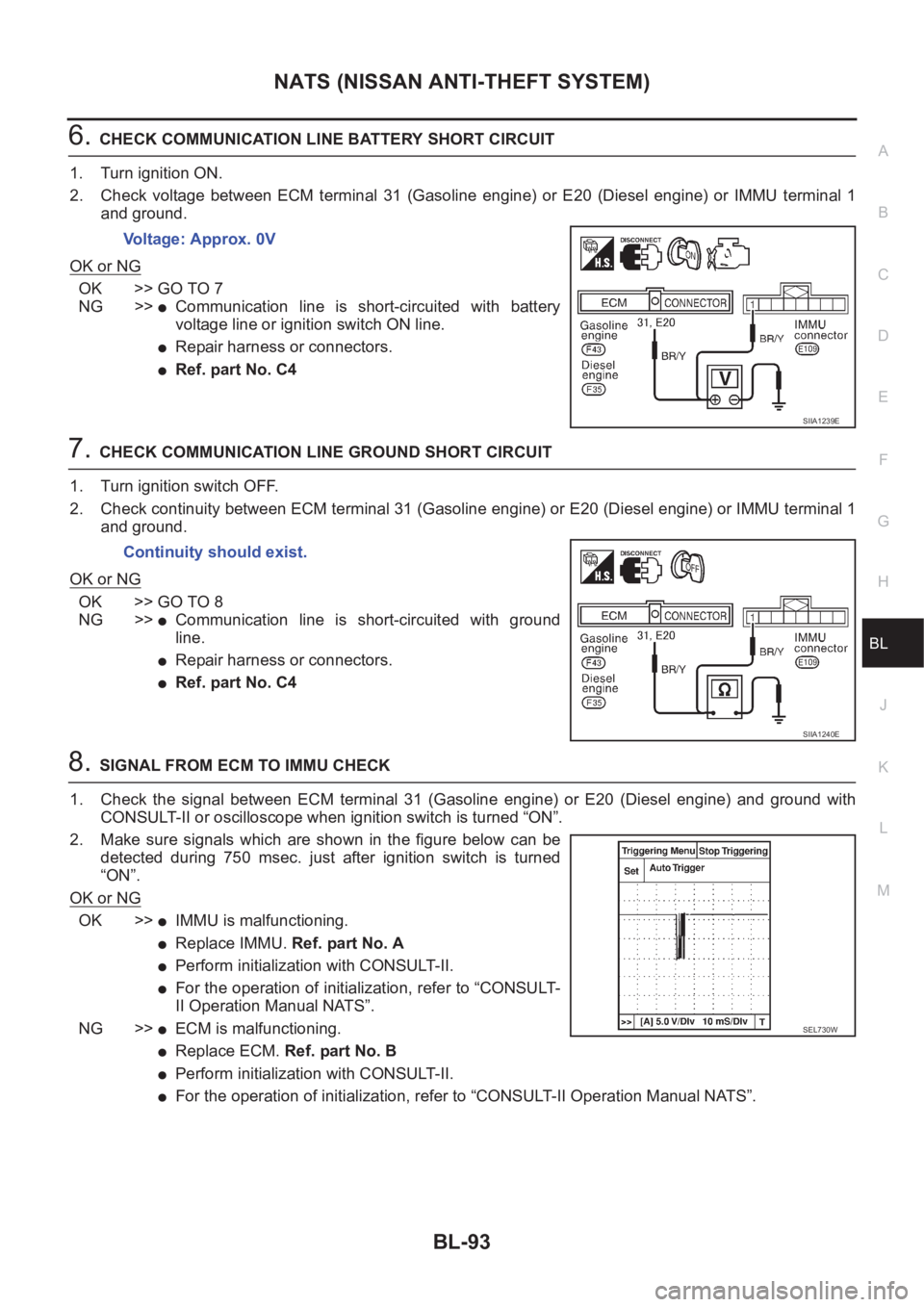

6.CHECK COMMUNICATION LINE BATTERY SHORT CIRCUIT
1. Turn ignition ON.
2. Check  voltage  between  ECM  terminal  31  (Gasoline  engine)

Page 3146 of 3833

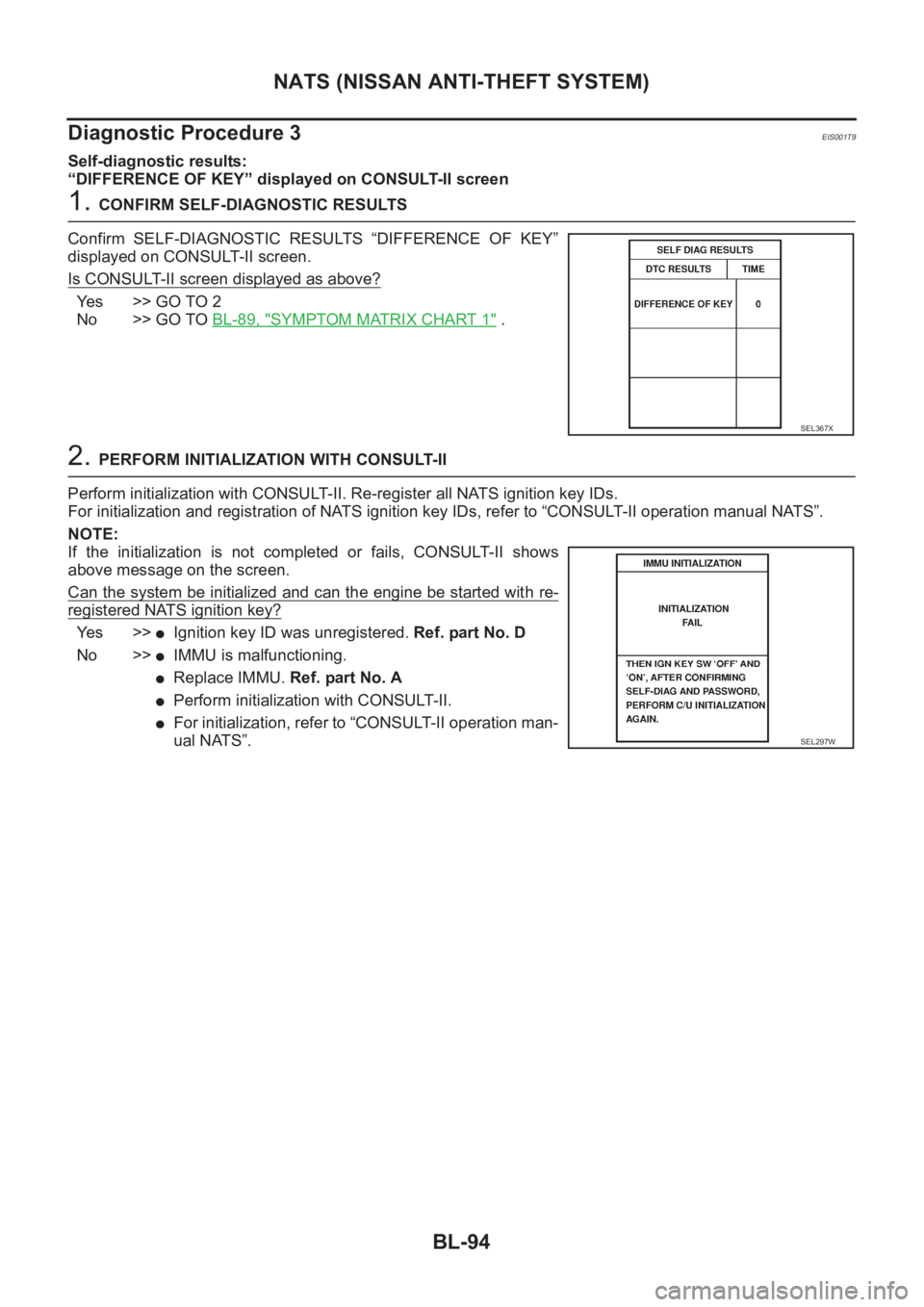

NISSAN X-TRAIL 2001  Service Repair Manual BL-94
NATS (NISSAN ANTI-THEFT SYSTEM)
Diagnostic Procedure 3
EIS001T9
Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen
1. CONFIRM SELF-DIAGNOSTIC RESULTS
Confirm  SELF-D

Page 3147 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual NATS (NISSAN ANTI-THEFT SYSTEM)
BL-95
C
D
E
F
G
H
J
K
L
MA
B
BL

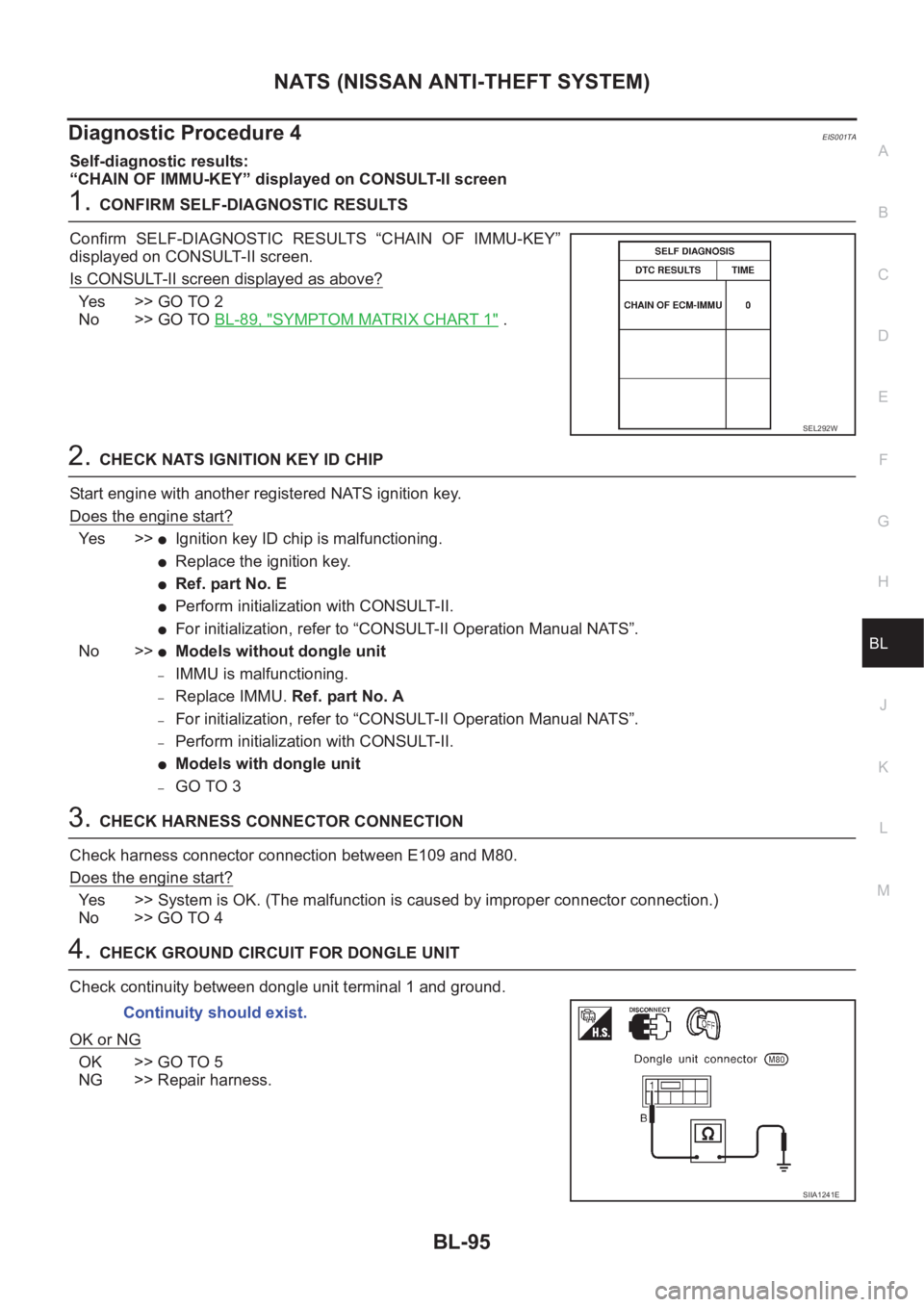

Diagnostic Procedure 4EIS001TA
Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen
1.CONFIRM SELF-DIAGNOSTIC

Page 3148 of 3833

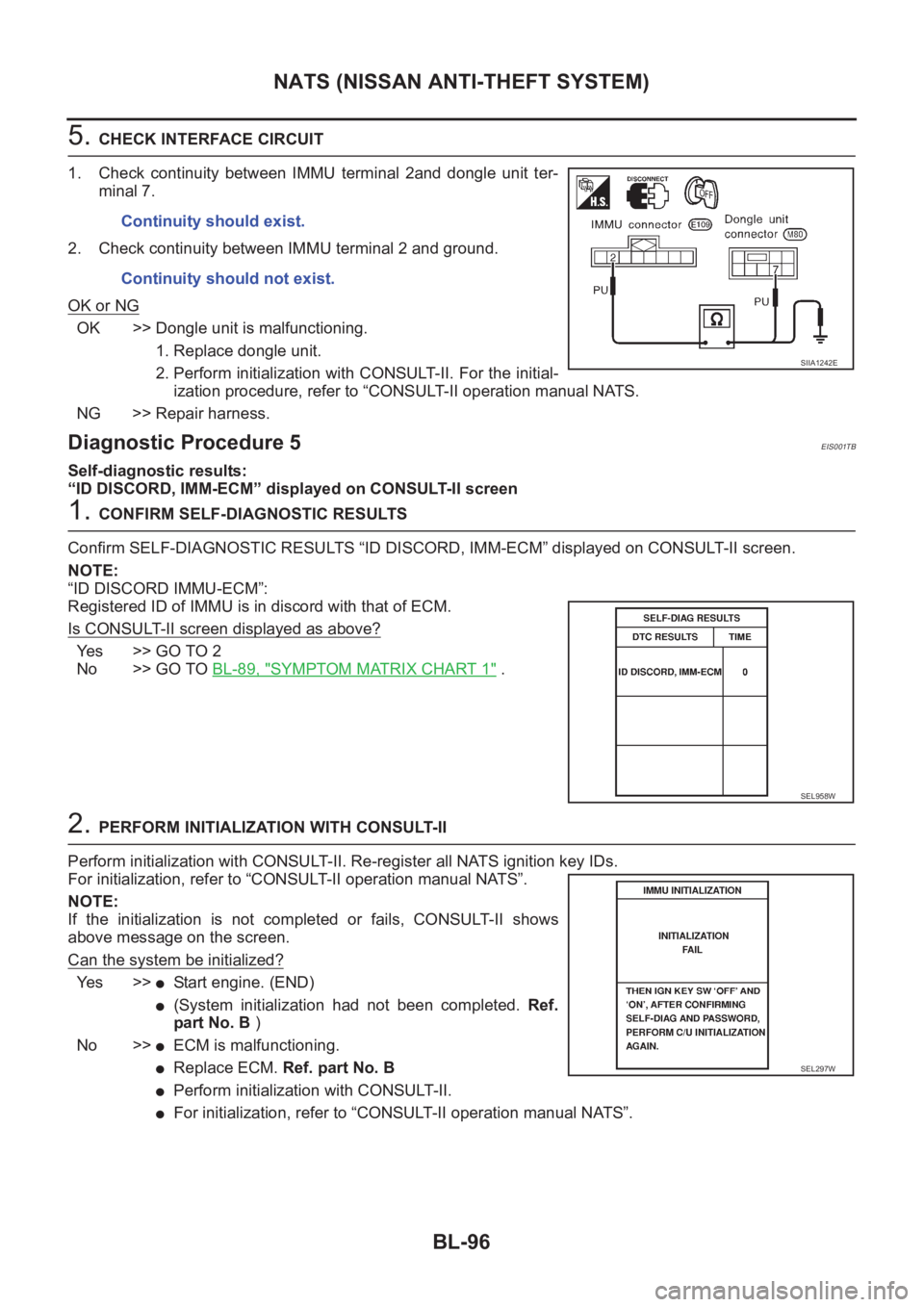

NISSAN X-TRAIL 2001  Service Repair Manual BL-96
NATS (NISSAN ANTI-THEFT SYSTEM)
5. CHECK INTERFACE CIRCUIT
1. Check  continuity  between  IMMU  terminal  2and  dongle  unit  ter-
minal 7.
2. Check continuity between IMMU terminal 2 and ground

Page 3149 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual NATS (NISSAN ANTI-THEFT SYSTEM)
BL-97
C
D
E
F
G
H
J
K
L
MA
B
BL

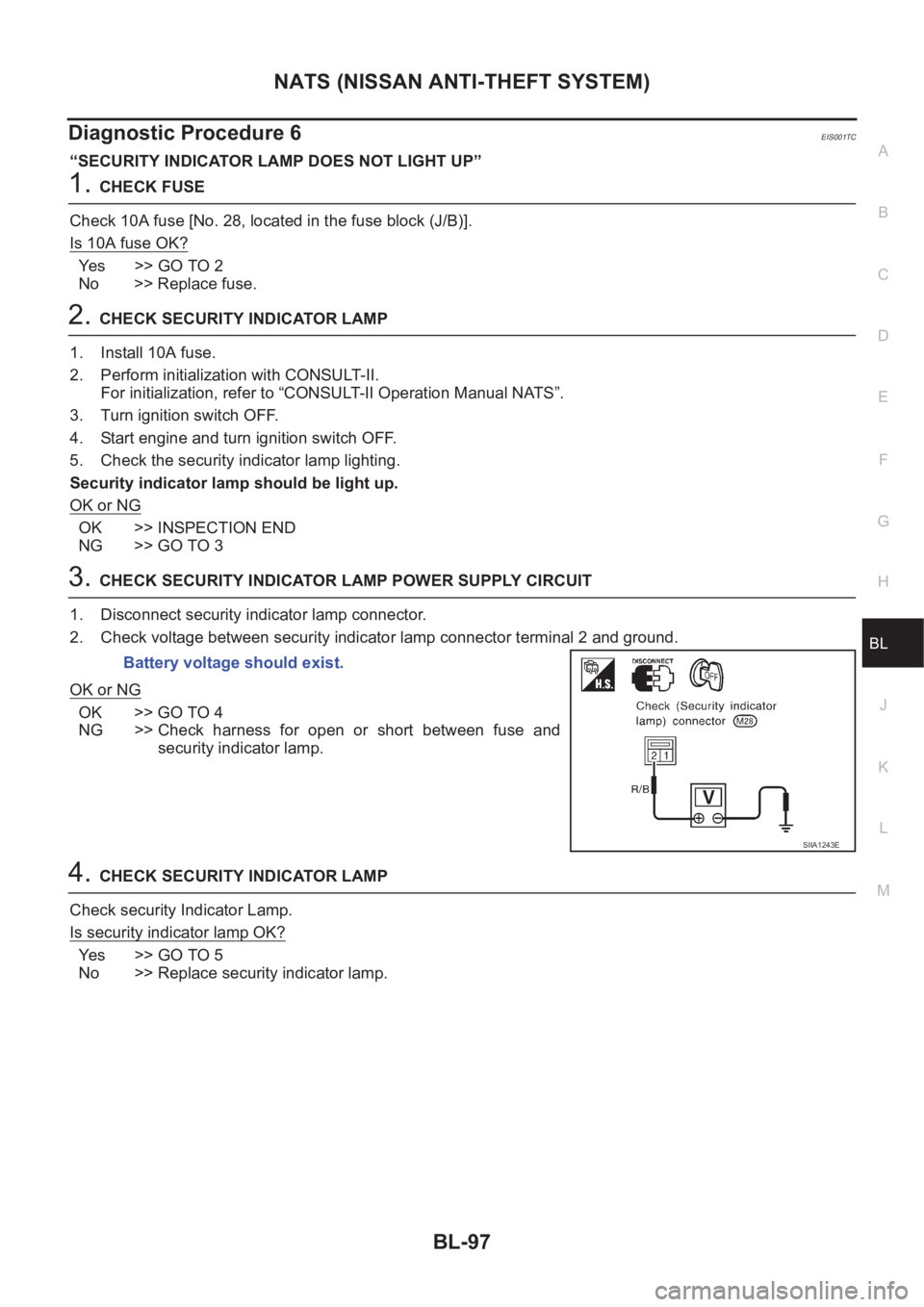

Diagnostic Procedure 6EIS001TC
“SECURITY INDICATOR LAMP DOES NOT LIGHT UP”
1.CHECK FUSE
Check 10A fuse [No. 28, located in the fuse

Page 3150 of 3833

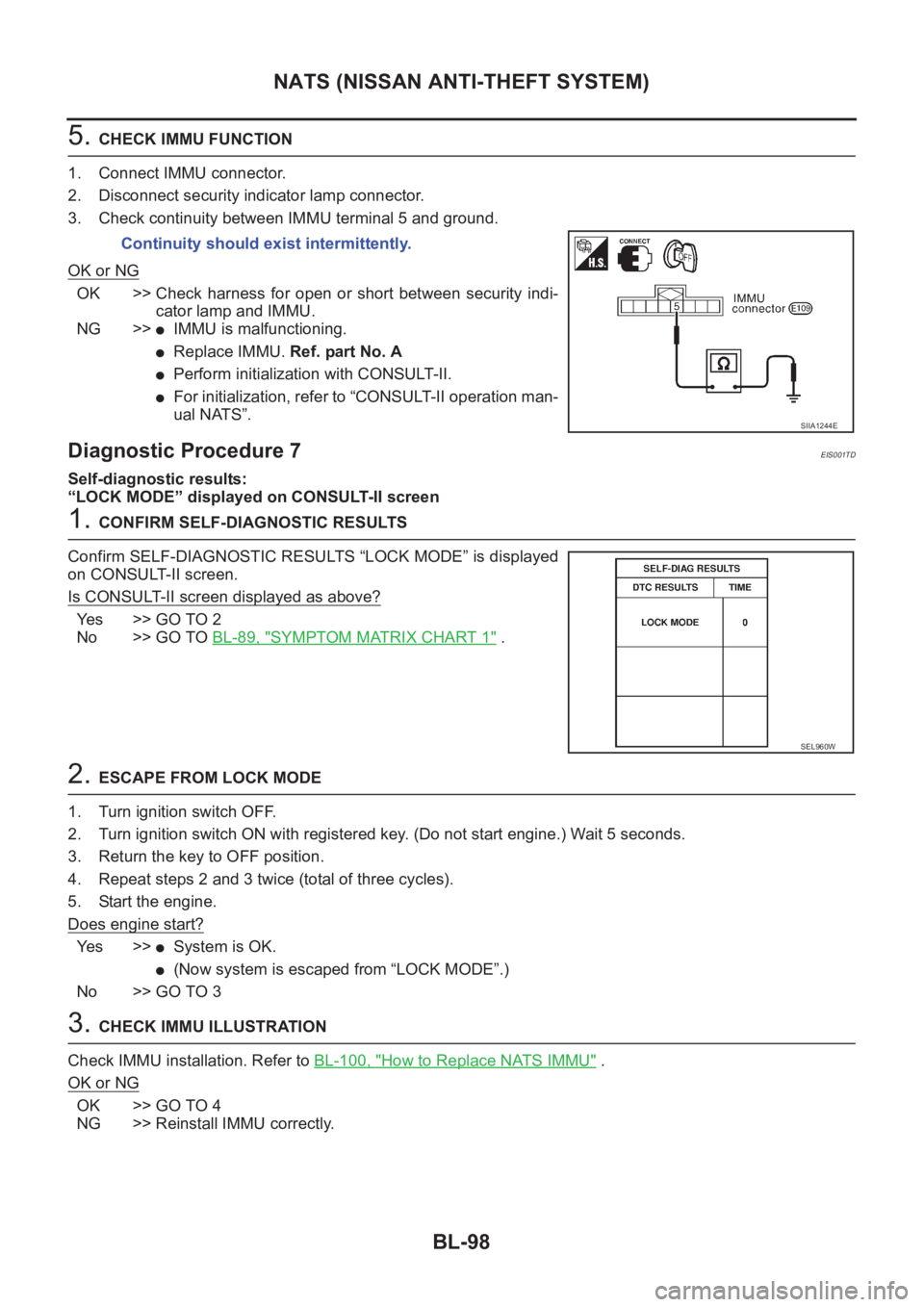

NISSAN X-TRAIL 2001  Service Repair Manual BL-98
NATS (NISSAN ANTI-THEFT SYSTEM)
5. CHECK IMMU FUNCTION
1. Connect IMMU connector.
2. Disconnect security indicator lamp connector.
3. Check continuity between IMMU terminal 5 and ground.
OK or N

Page 3151 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual NATS (NISSAN ANTI-THEFT SYSTEM)
BL-99
C
D
E
F
G
H
J
K
L
MA
B
BL

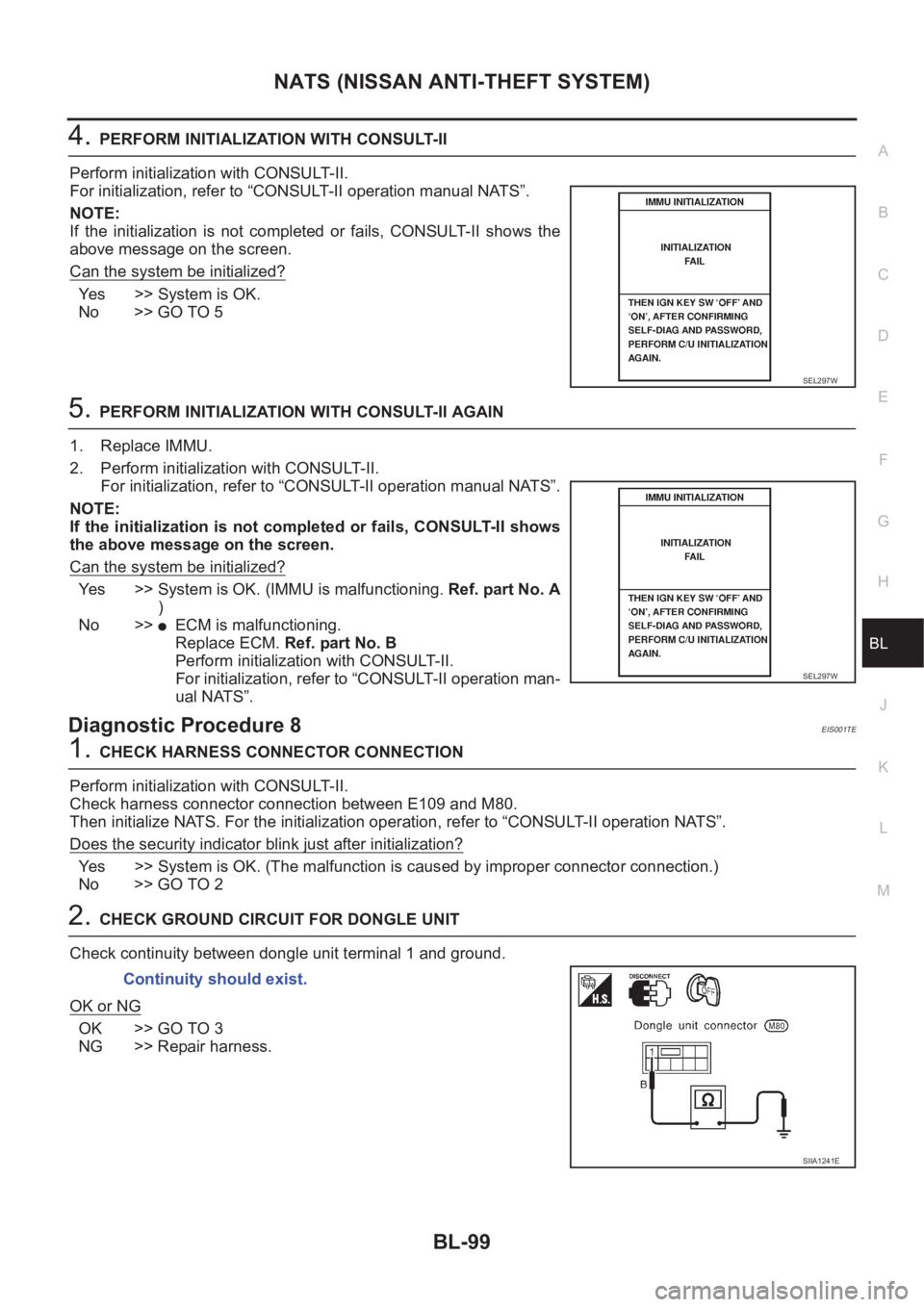

4.PERFORM INITIALIZATION WITH CONSULT-II
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation ma

Page 3152 of 3833

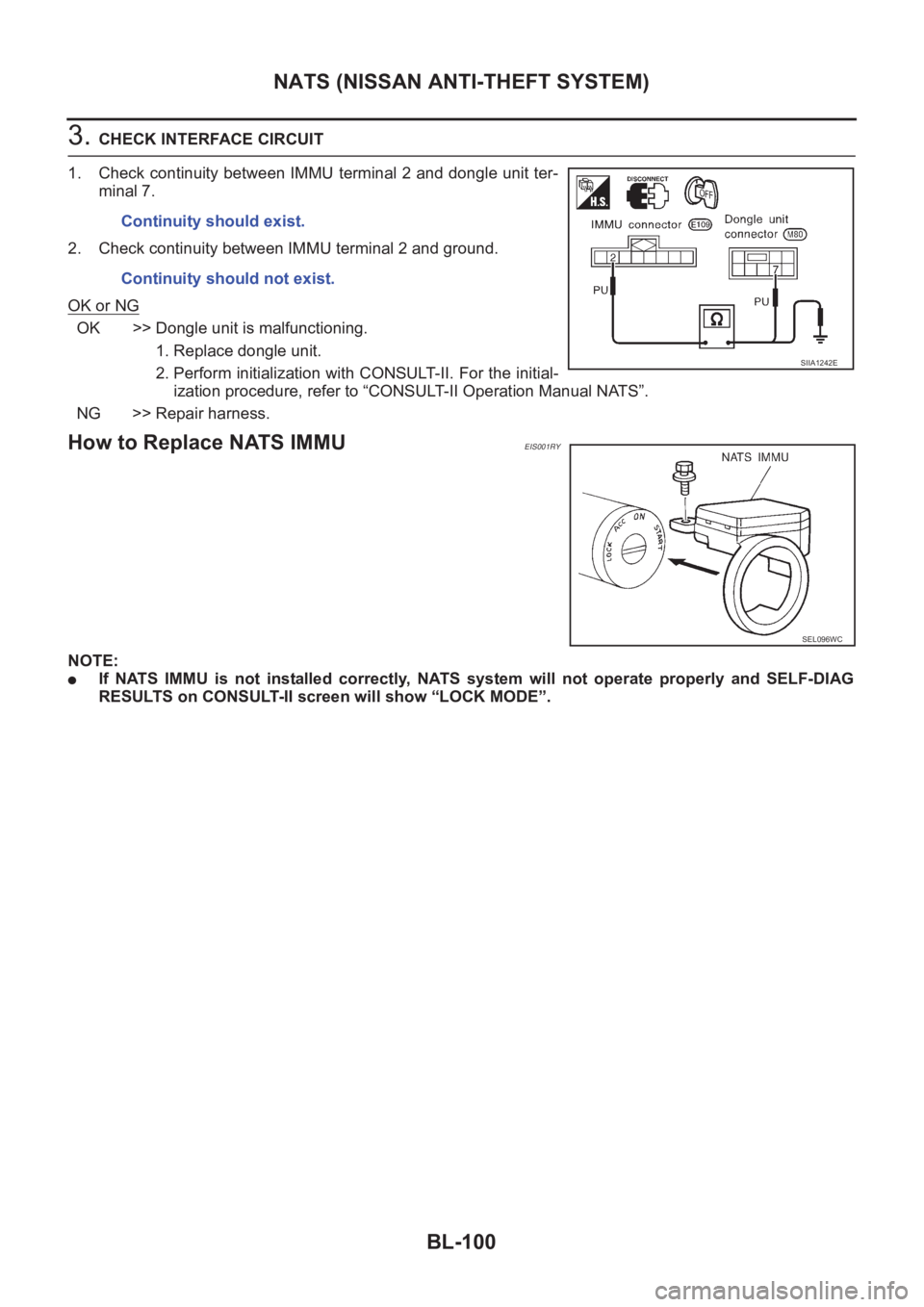

NISSAN X-TRAIL 2001  Service Repair Manual BL-100
NATS (NISSAN ANTI-THEFT SYSTEM)
3. CHECK INTERFACE CIRCUIT
1. Check continuity between IMMU terminal 2 and dongle unit ter-
minal 7.
2. Check continuity between IMMU terminal 2 and ground.
OK o
