2001 NISSAN X-TRAIL Service Repair Manual

Page 1073 of 3833

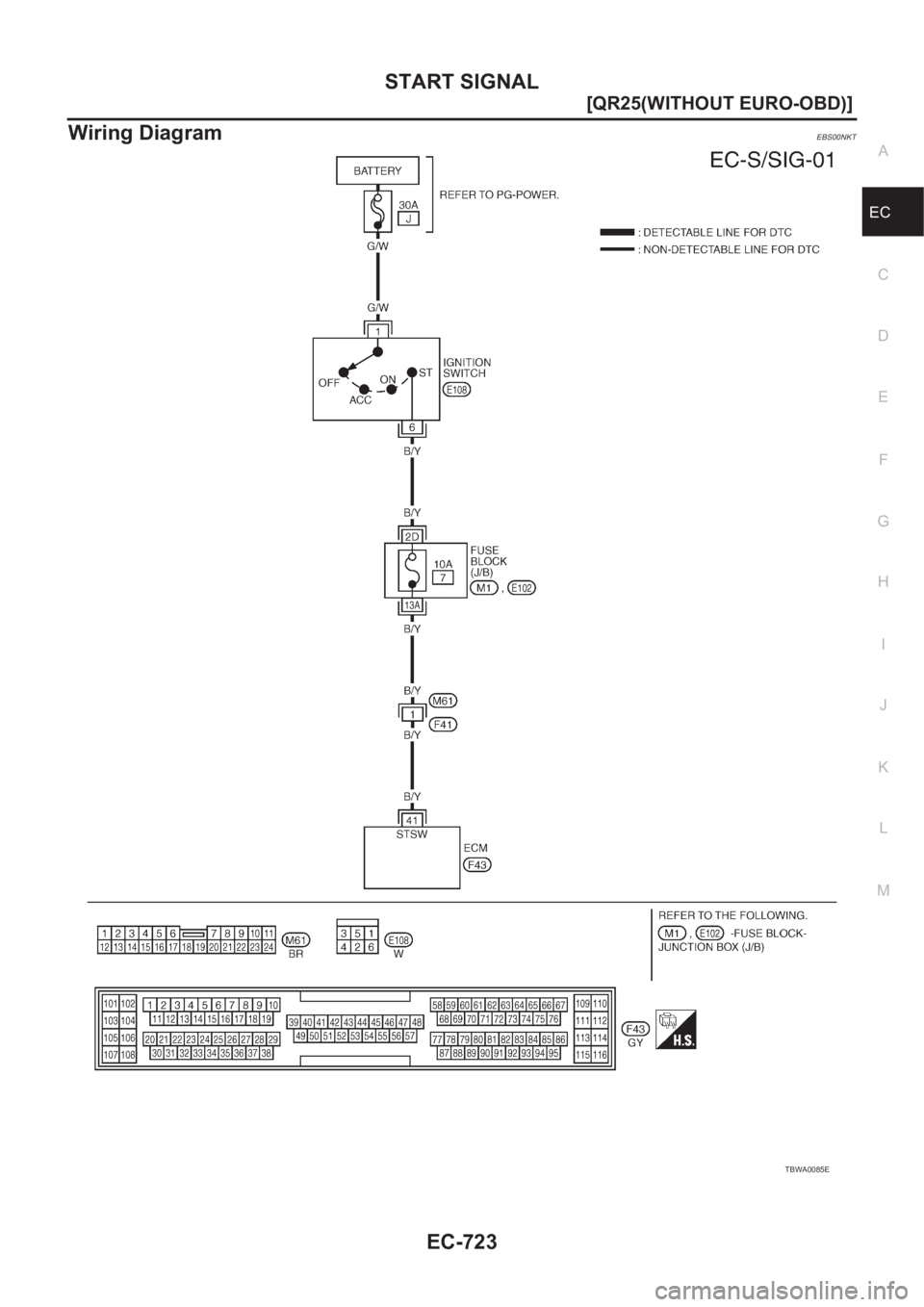

NISSAN X-TRAIL 2001  Service Repair Manual START SIGNAL
EC-723
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
Wiring DiagramEBS00NKT
TBWA0085E

Page 1074 of 3833

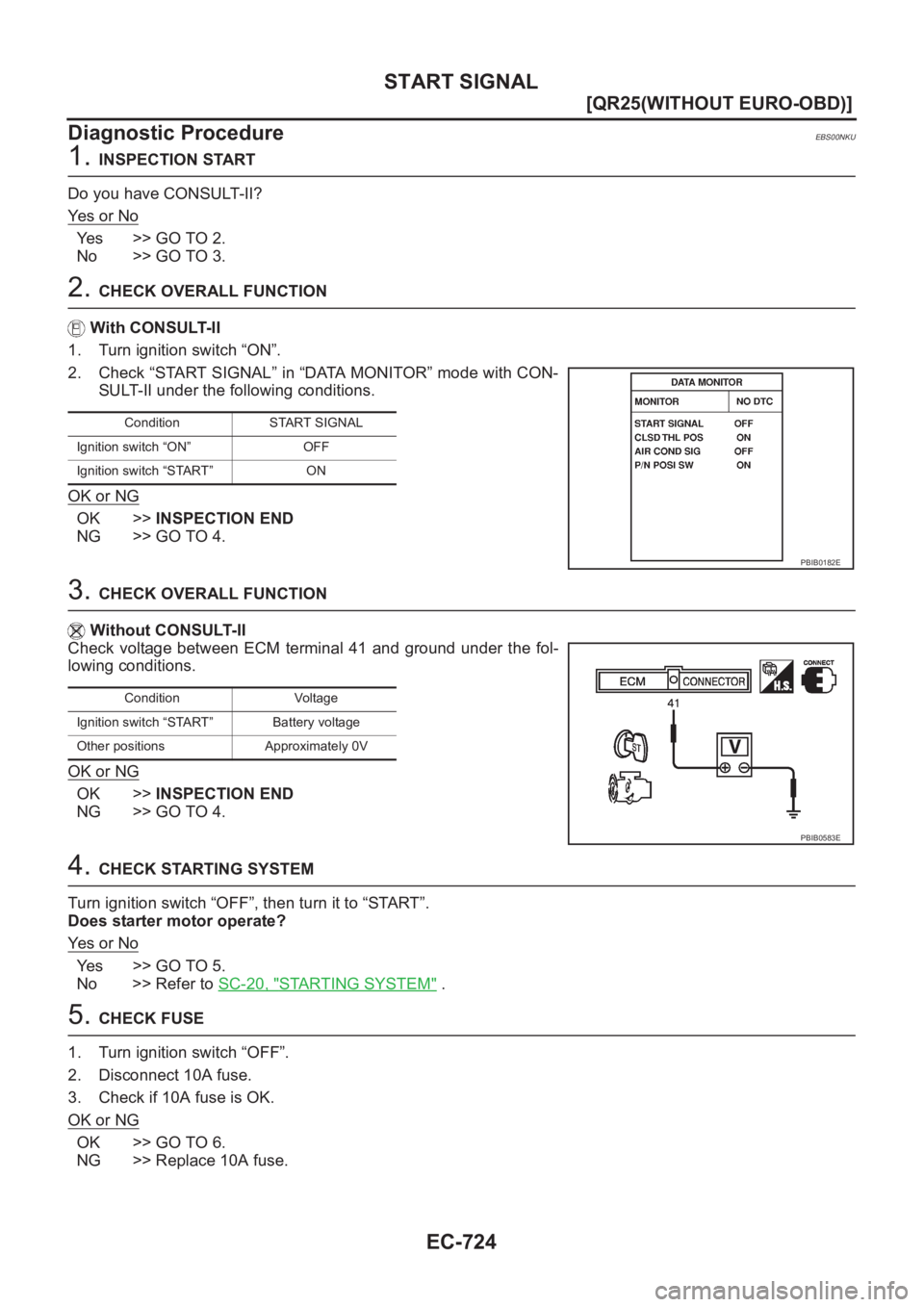

NISSAN X-TRAIL 2001  Service Repair Manual EC-724
[QR25(WITHOUT EURO-OBD)]
START SIGNAL
Diagnostic Procedure
EBS00NKU
1. INSPECTION START
Do you have CONSULT-II?
Ye s   o r   N o
Yes >> GO TO 2.
No >> GO TO 3.
2. CHECK OVERALL FUNCTION
With CO

Page 1075 of 3833

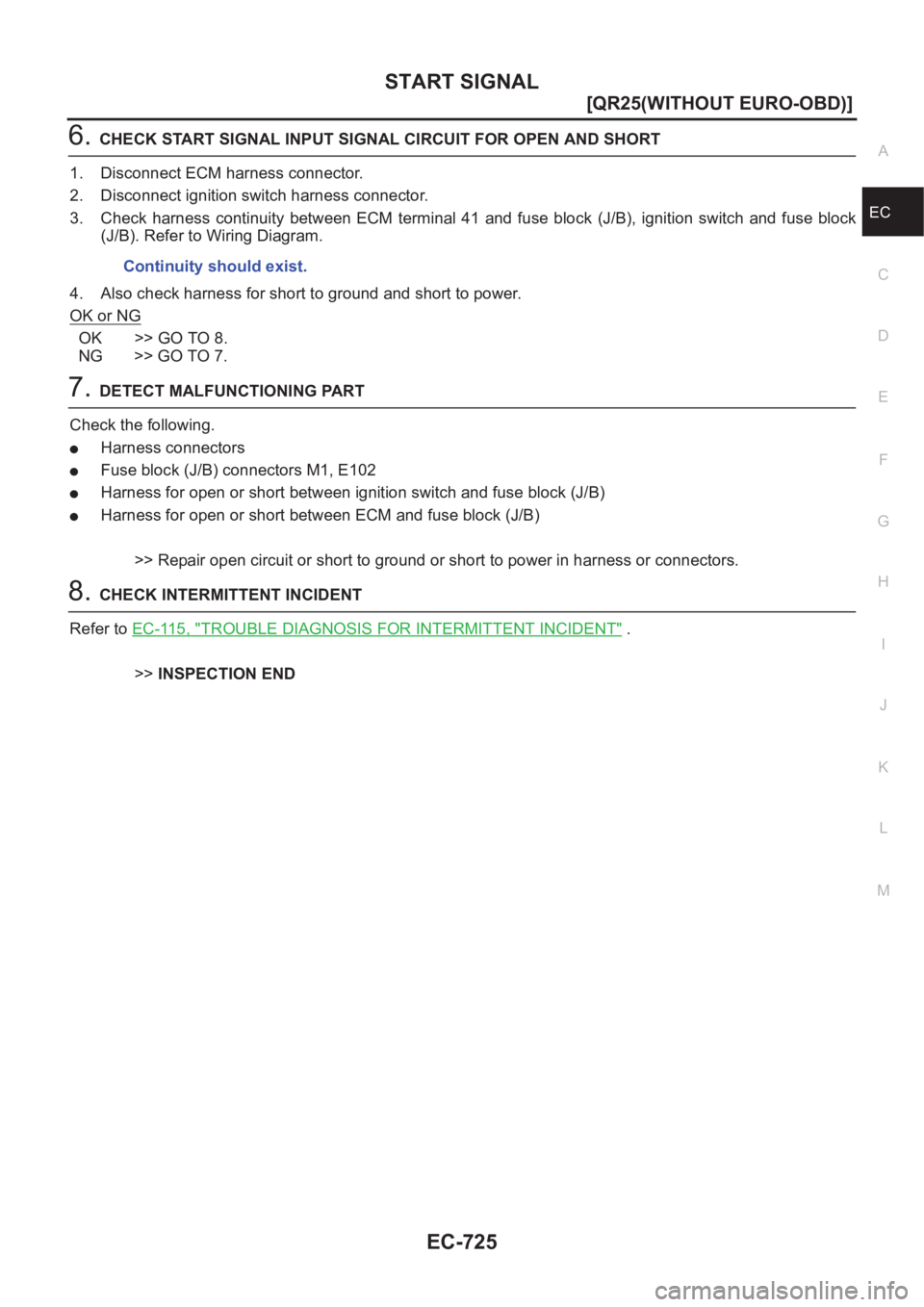

NISSAN X-TRAIL 2001  Service Repair Manual START SIGNAL
EC-725
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
6.CHECK START SIGNAL INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT
1. Disconnect ECM harness connector.
2. Disconnect ignition switch h

Page 1076 of 3833

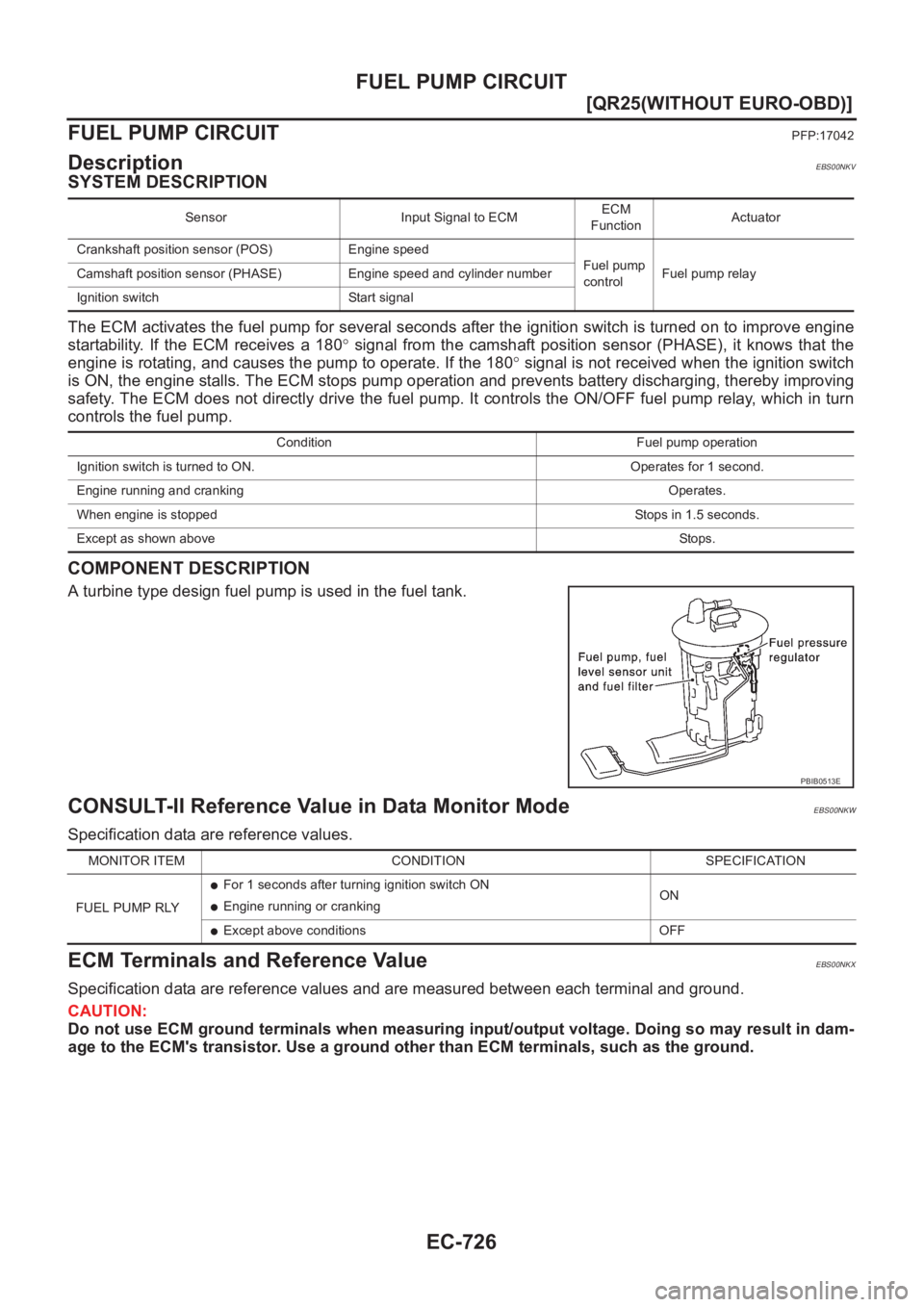

NISSAN X-TRAIL 2001  Service Repair Manual EC-726
[QR25(WITHOUT EURO-OBD)]
FUEL PUMP CIRCUIT
FUEL PUMP CIRCUIT
PFP:17042
DescriptionEBS00NKV
SYSTEM DESCRIPTION
The ECM activates the fuel pump for several seconds after the ignition switch is tu

Page 1077 of 3833

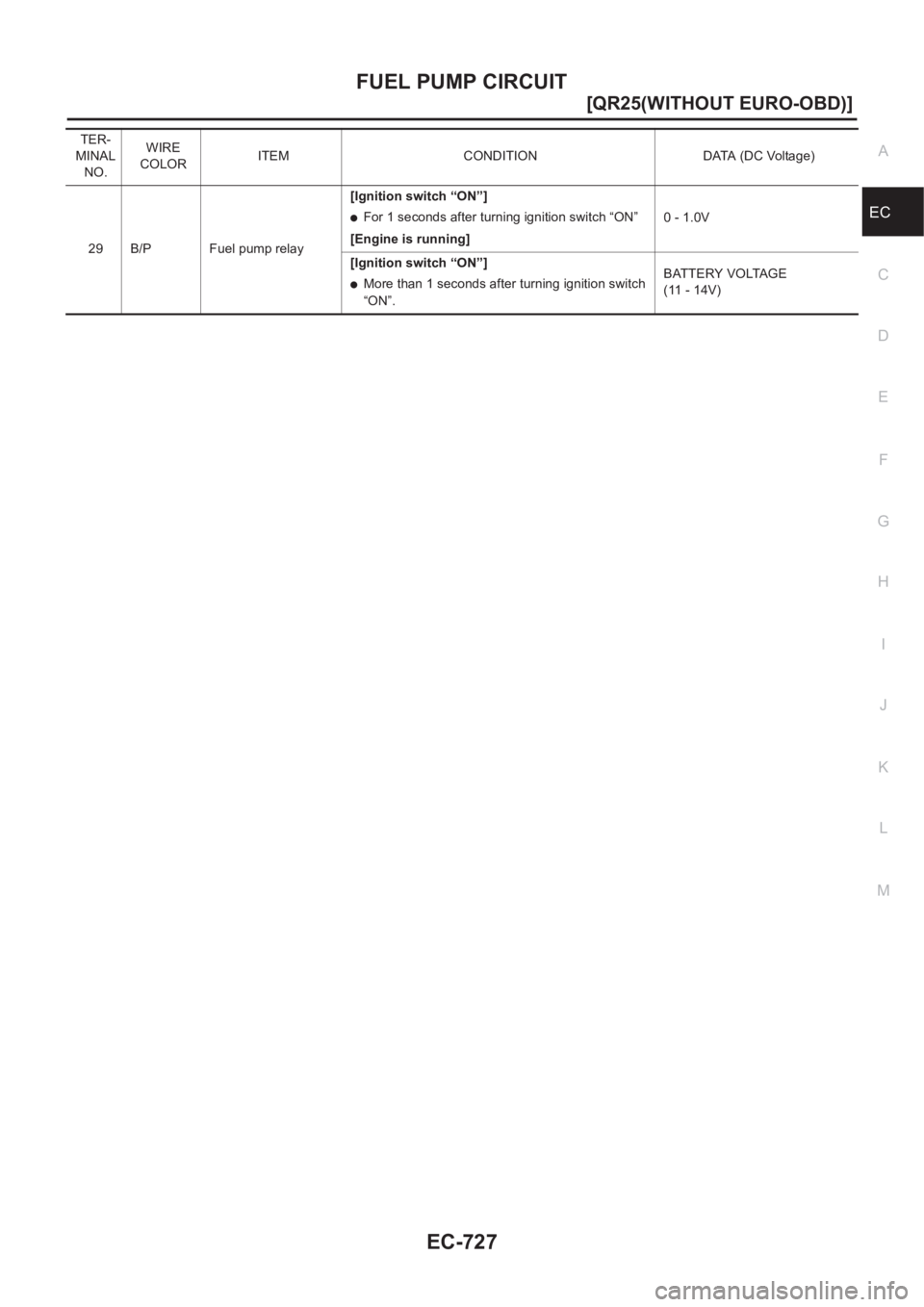

NISSAN X-TRAIL 2001  Service Repair Manual FUEL PUMP CIRCUIT
EC-727
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
TER-
MINAL
NO.WIRE
COLORITEM CONDITION DATA (DC Voltage)
29 B/P Fuel pump relay[Ignition switch “ON”]
●For 1 seconds

Page 1078 of 3833

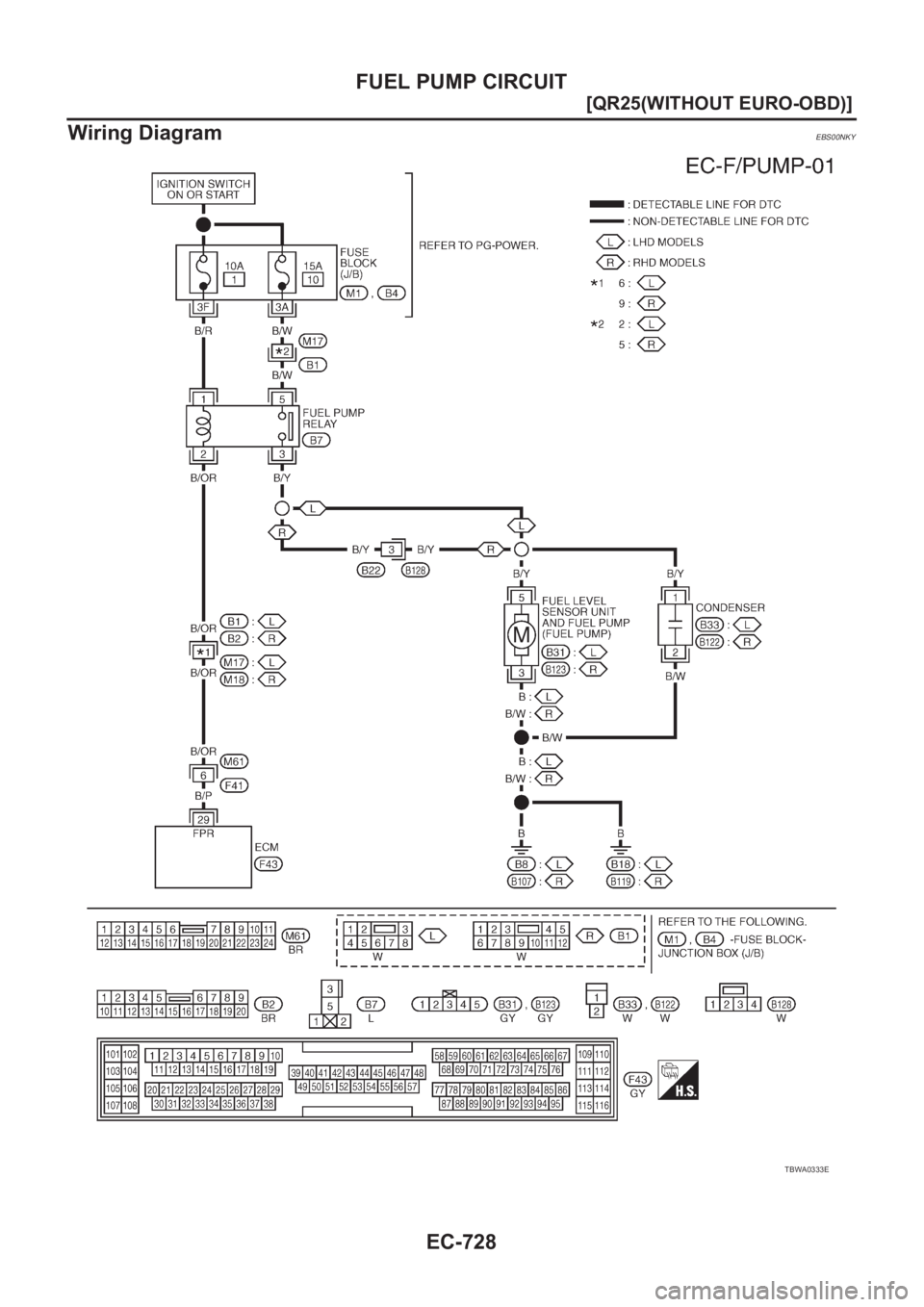

NISSAN X-TRAIL 2001  Service Repair Manual EC-728
[QR25(WITHOUT EURO-OBD)]
FUEL PUMP CIRCUIT
Wiring Diagram
EBS00NKY
TBWA0333E

Page 1079 of 3833

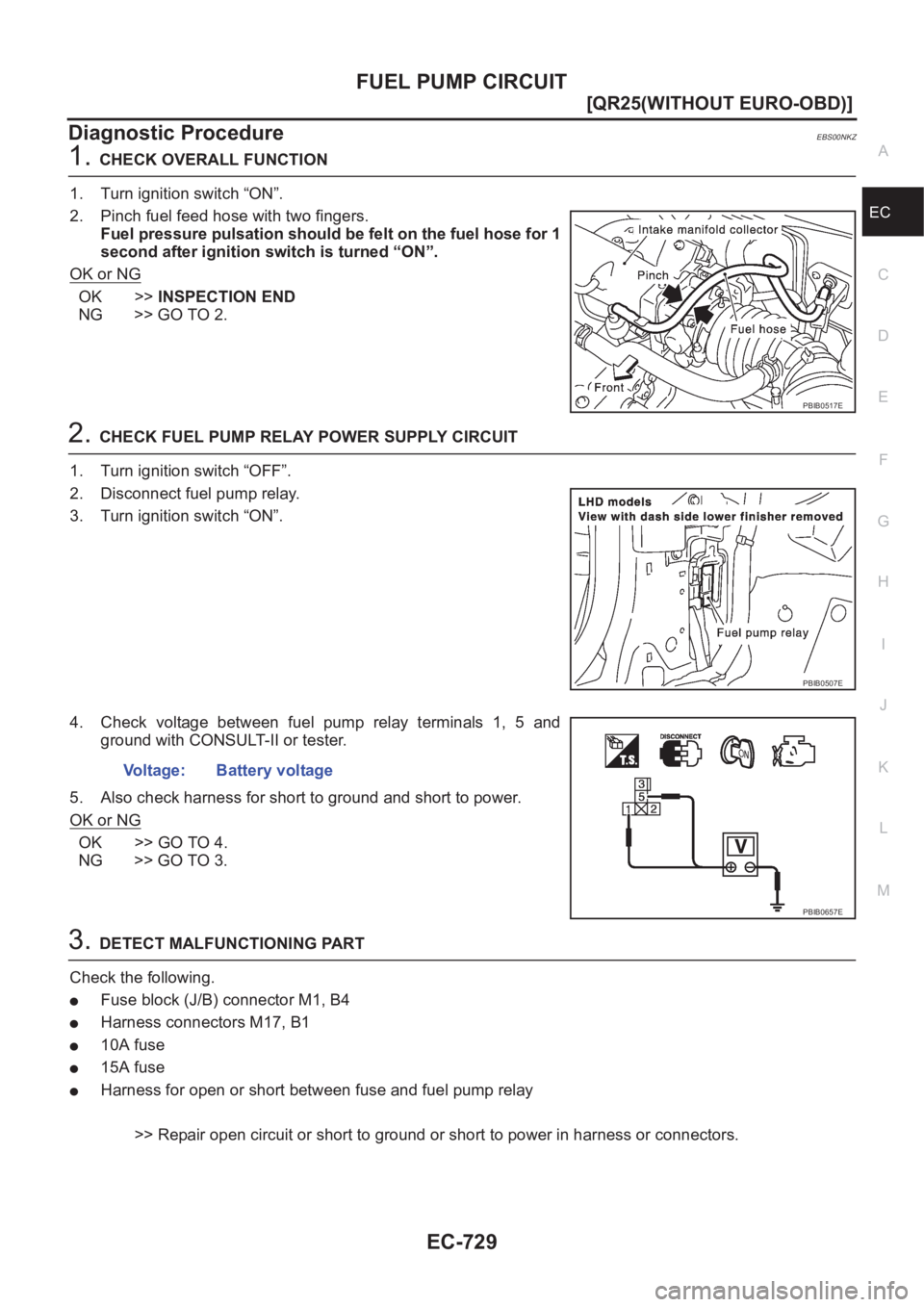

NISSAN X-TRAIL 2001  Service Repair Manual FUEL PUMP CIRCUIT
EC-729
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
Diagnostic ProcedureEBS00NKZ
1.CHECK OVERALL FUNCTION
1. Turn ignition switch “ON”.
2. Pinch fuel feed hose with two fin

Page 1080 of 3833

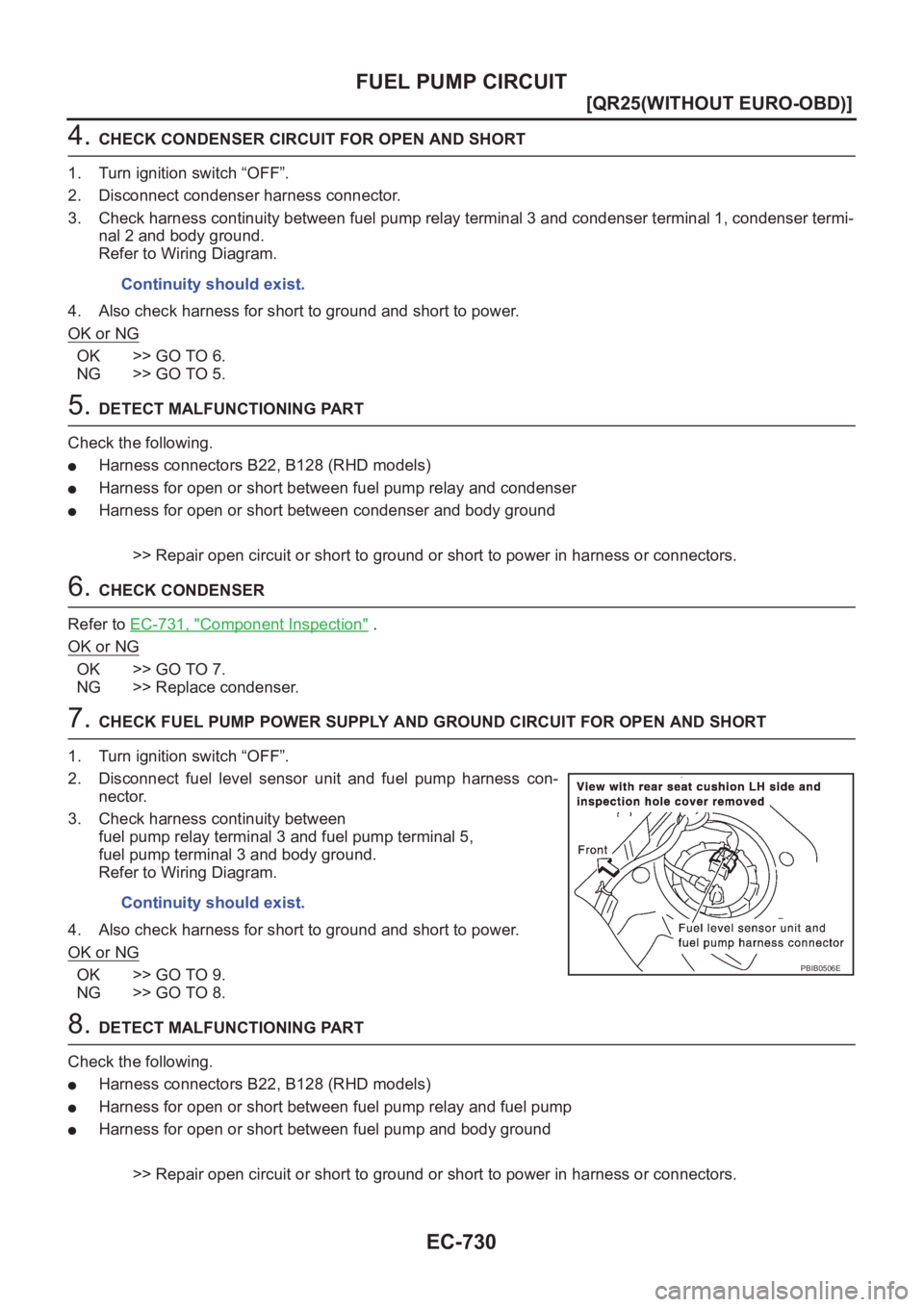

NISSAN X-TRAIL 2001  Service Repair Manual EC-730
[QR25(WITHOUT EURO-OBD)]
FUEL PUMP CIRCUIT
4. CHECK CONDENSER CIRCUIT FOR OPEN AND SHORT
1. Turn ignition switch “OFF”.
2. Disconnect condenser harness connector.
3. Check harness continuit
