2001 NISSAN X-TRAIL Service Repair Manual

Page 3601 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual WARNING LAMPS
DI-43
C
D
E
F
G
H
I
J
L
MA
B
DI
WARNING LAMPSPFP:24814

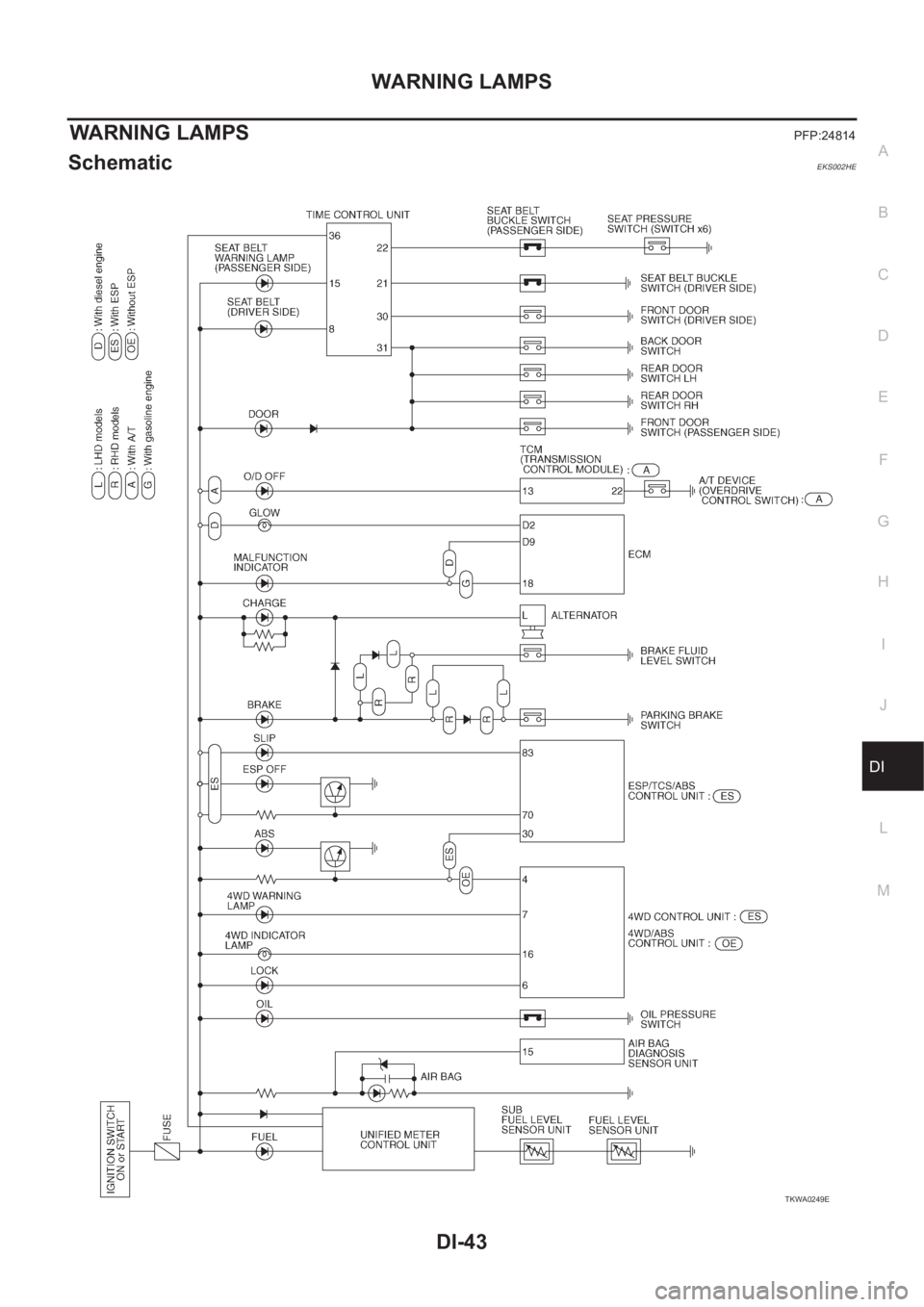

SchematicEKS002HE
TKWA0249E

Page 3602 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DI-44
WARNING LAMPS

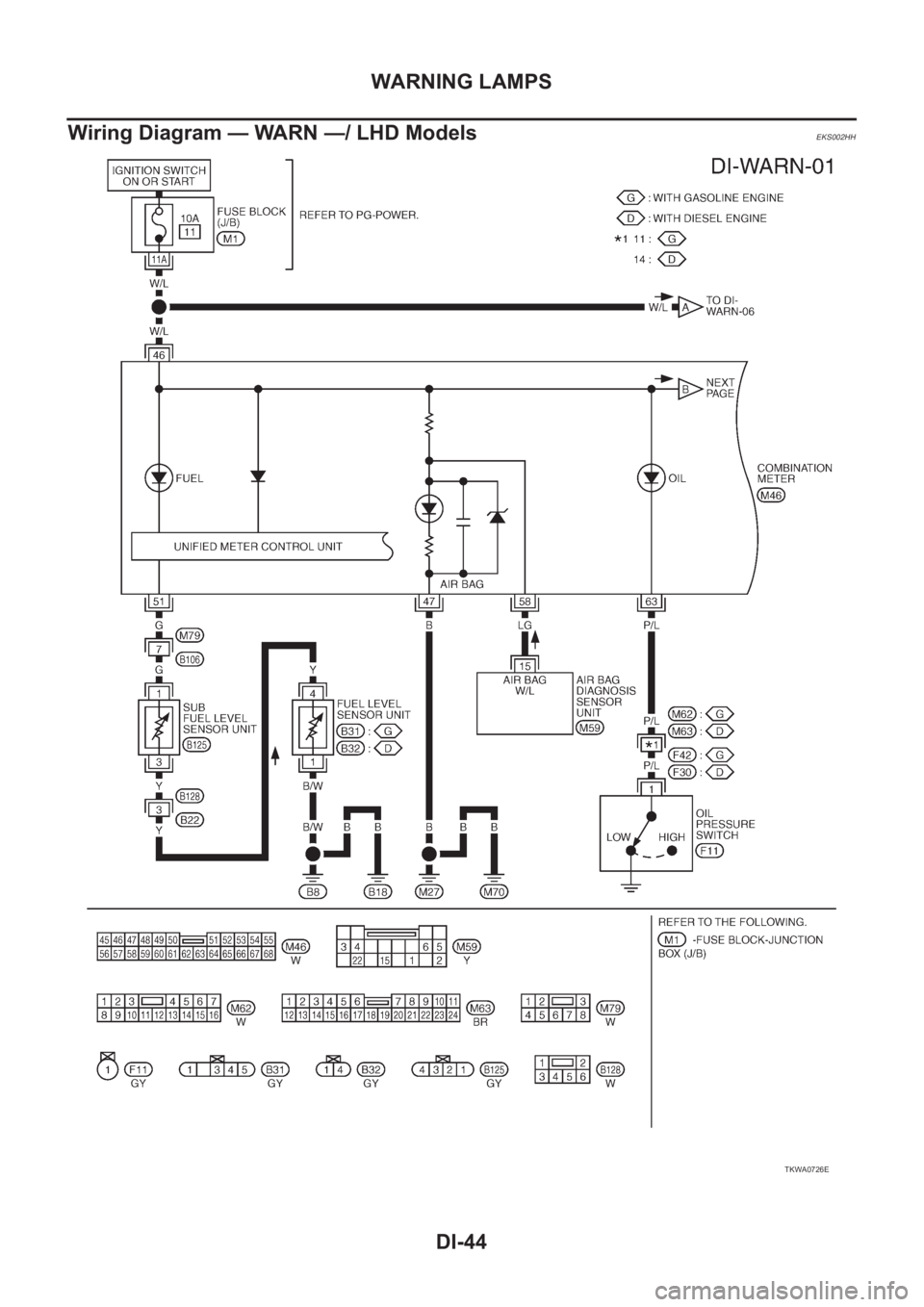

Wiring Diagram — WARN —/ LHD Models
EKS002HH
TKWA0726E

Page 3603 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual WARNING LAMPS
DI-45
C
D
E
F
G
H
I
J
L
MA
B
DI

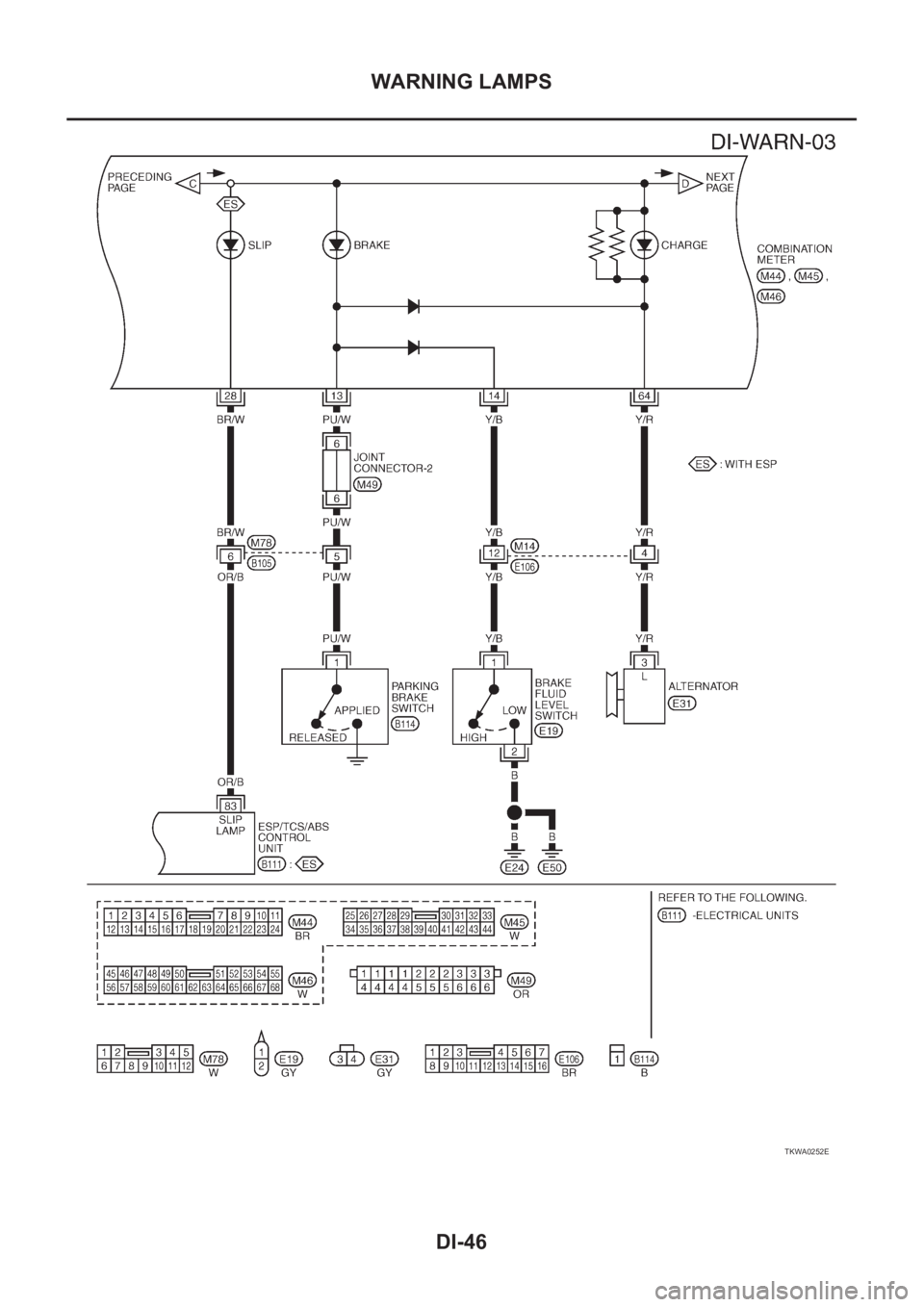

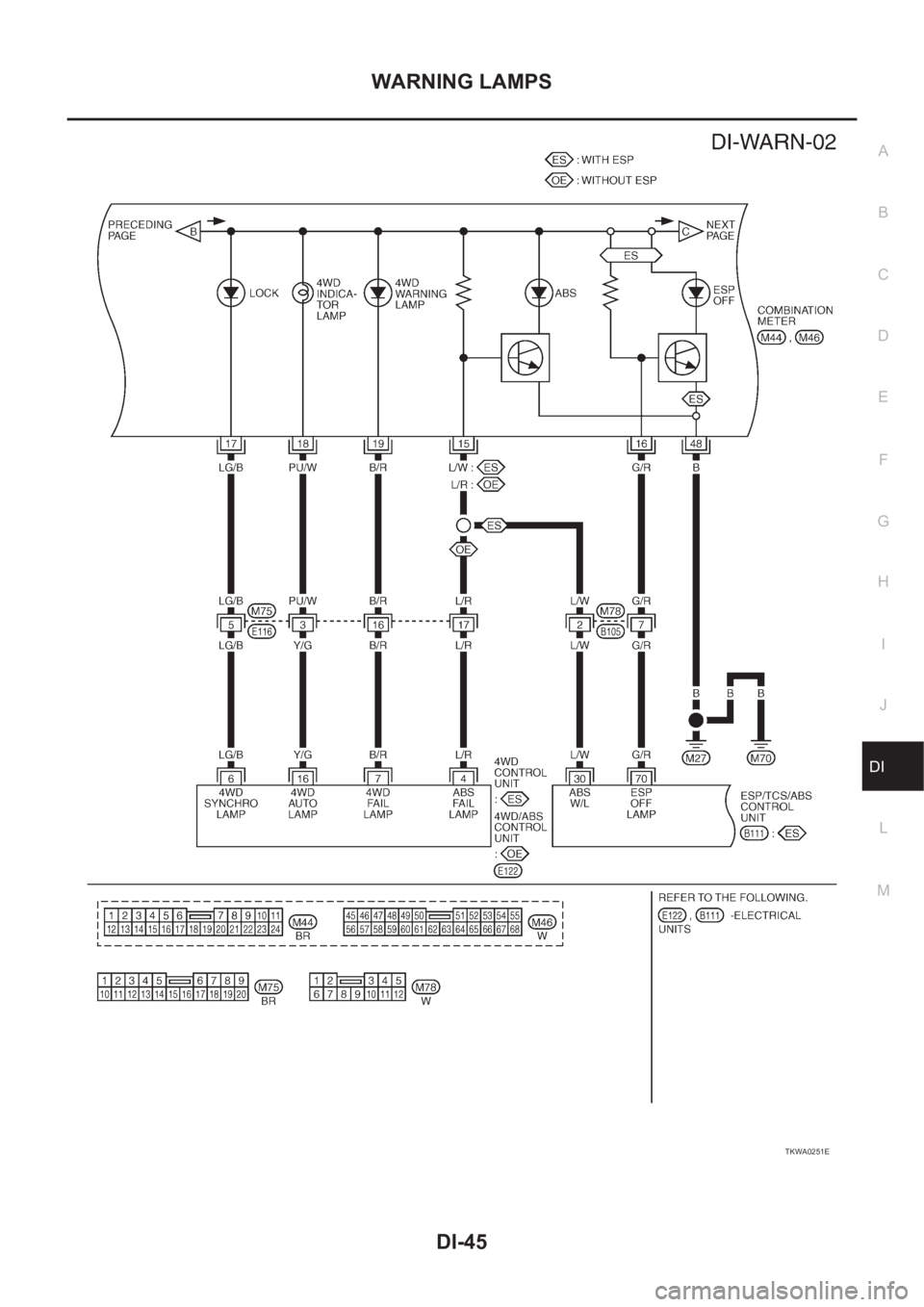

TKWA0251E

Page 3604 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DI-46
WARNING LAMPS
TKWA0252E

Page 3605 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual WARNING LAMPS
DI-47
C
D
E
F
G
H
I
J
L
MA
B
DI

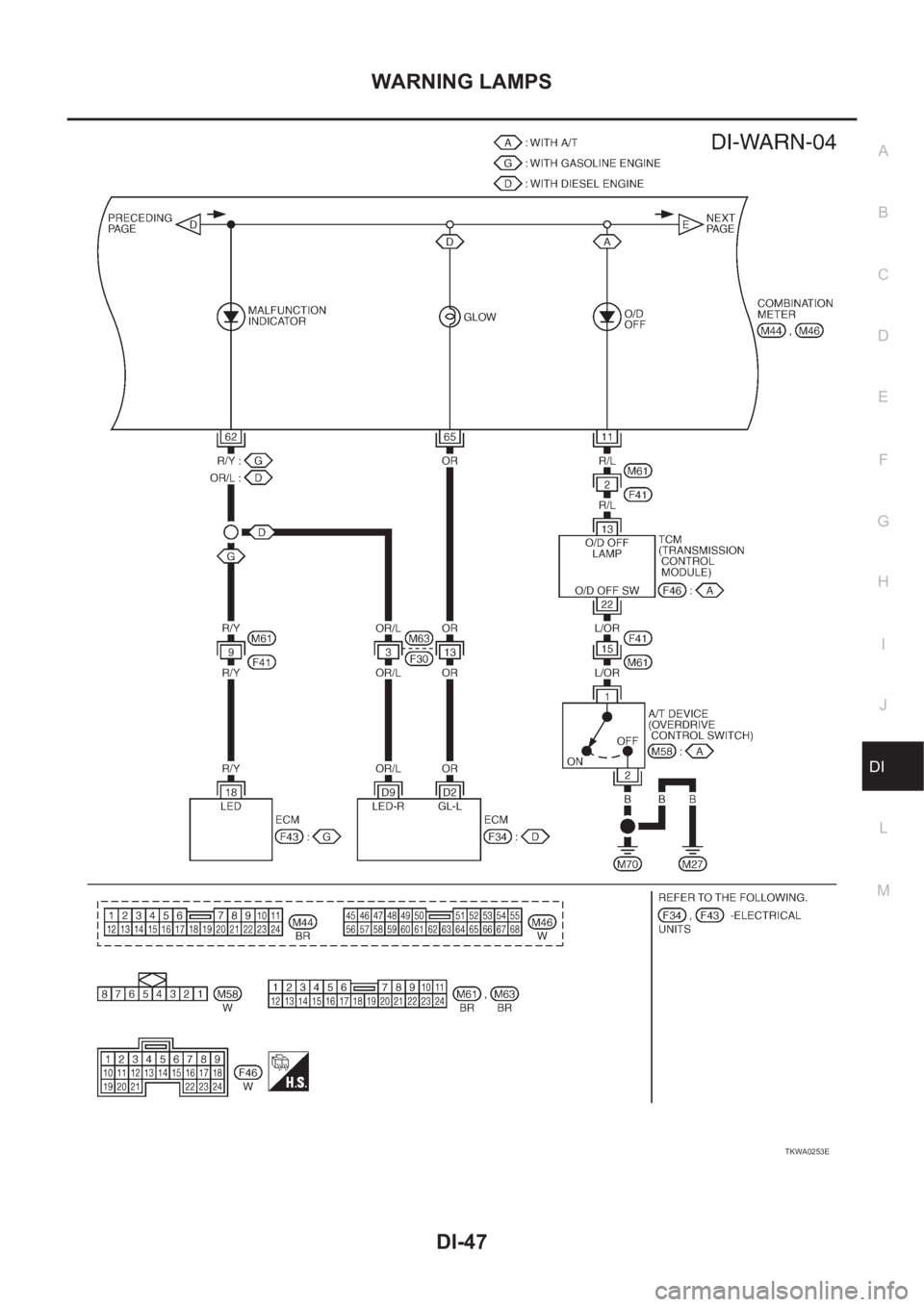

TKWA0253E

Page 3606 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DI-48
WARNING LAMPS

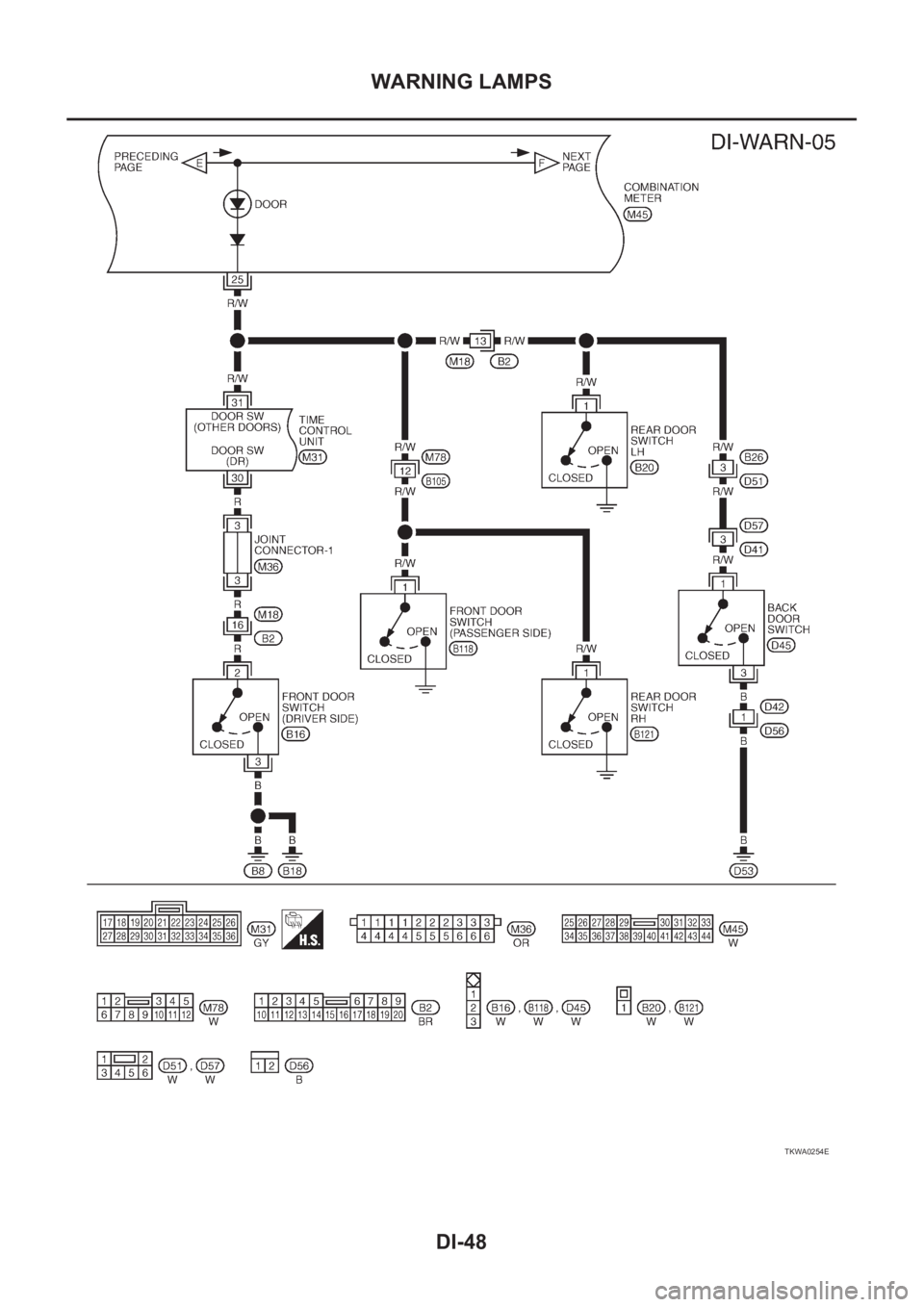

TKWA0254E

Page 3607 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual WARNING LAMPS
DI-49
C
D
E
F
G
H
I
J
L
MA
B
DI
TKWA0255E

Page 3608 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual DI-50
WARNING LAMPS

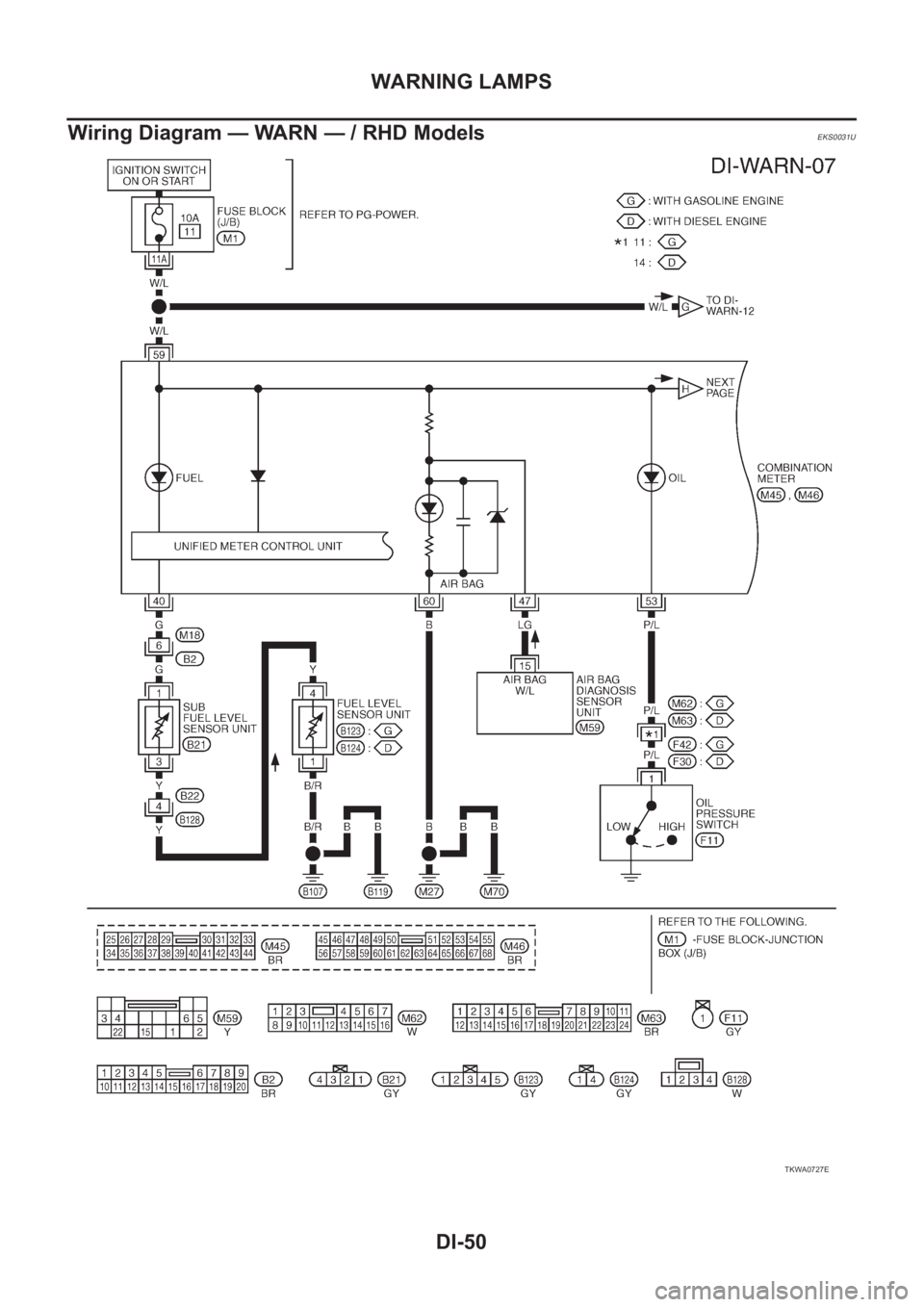

Wiring Diagram — WARN — / RHD Models
EKS0031U
TKWA0727E
