2001 NISSAN X-TRAIL Service Repair Manual

Page 2305 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual TROUBLE DIAGNOSES FOR SYMPTOMS
AT-227
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
A/T Does Not Shift: D3→ D4ECS004T4
SYMPTOM:
●A/T does not shift from D3  to D4  at the specified speed.
●A/T must be wa

Page 2306 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-228
[EURO-OBD]
TROUBLE DIAGNOSES FOR SYMPTOMS

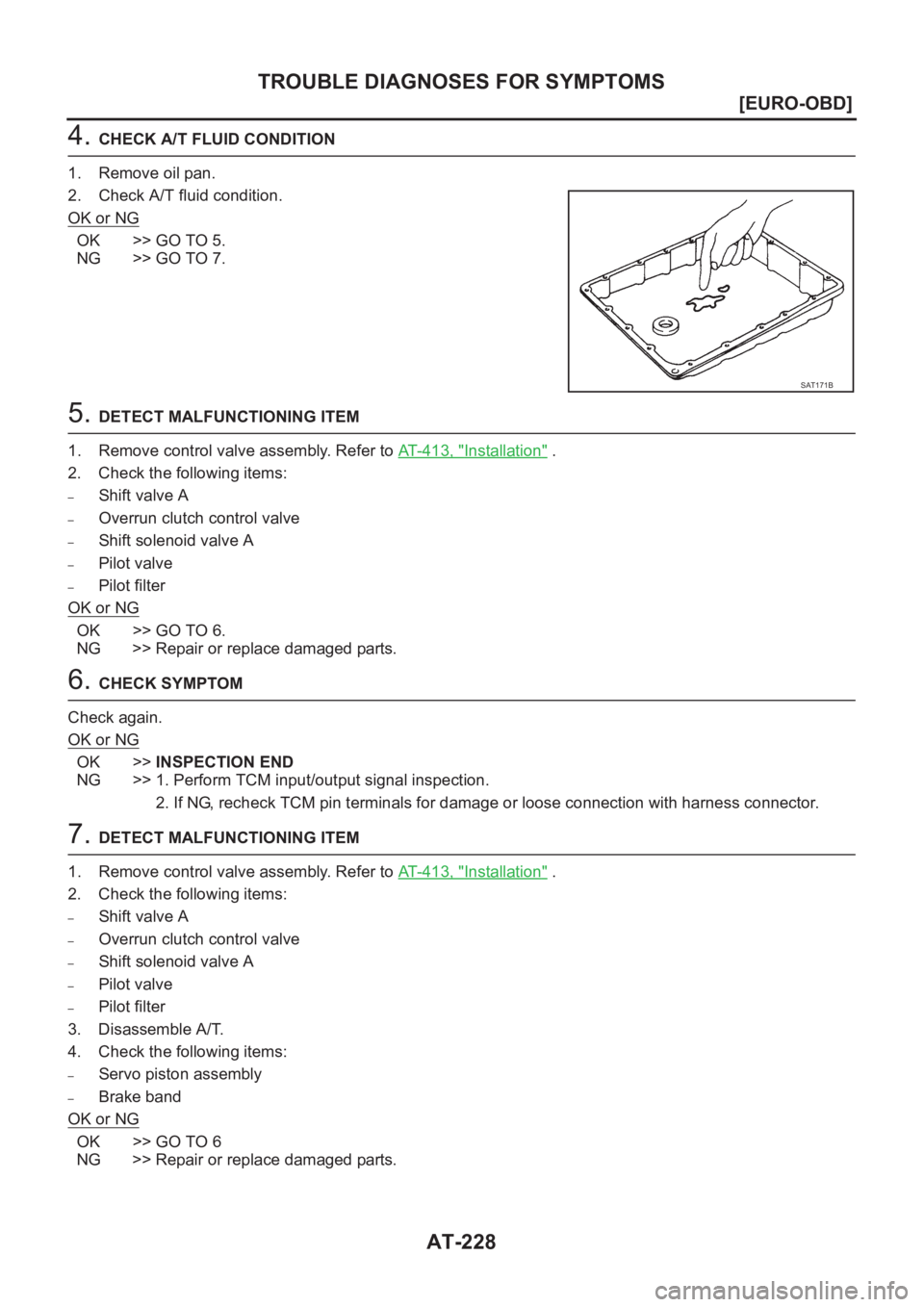

4. CHECK A/T FLUID CONDITION
1. Remove oil pan.
2. Check A/T fluid condition.
OK or NG
OK >> GO TO 5.
NG >> GO TO 7.
5. DETECT MALFUNCTIONING ITEM
1. R

Page 2307 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual TROUBLE DIAGNOSES FOR SYMPTOMS
AT-229
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
A/T Does Not Perform Lock-upECS004T5
SYMPTOM:
A/T does not perform lock-up at the specified speed.
1.CHECK SELF-DIAGNOSTIC RE

Page 2308 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-230
[EURO-OBD]
TROUBLE DIAGNOSES FOR SYMPTOMS
A/T Does Not Hold Lock-up Condition
ECS004T6
SYMPTOM:
A/T does not hold lock-up condition for more than 30 seconds.
1. CHECK DIAGNOSTIC RESULTS
Does  s

Page 2309 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual TROUBLE DIAGNOSES FOR SYMPTOMS
AT-231
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT

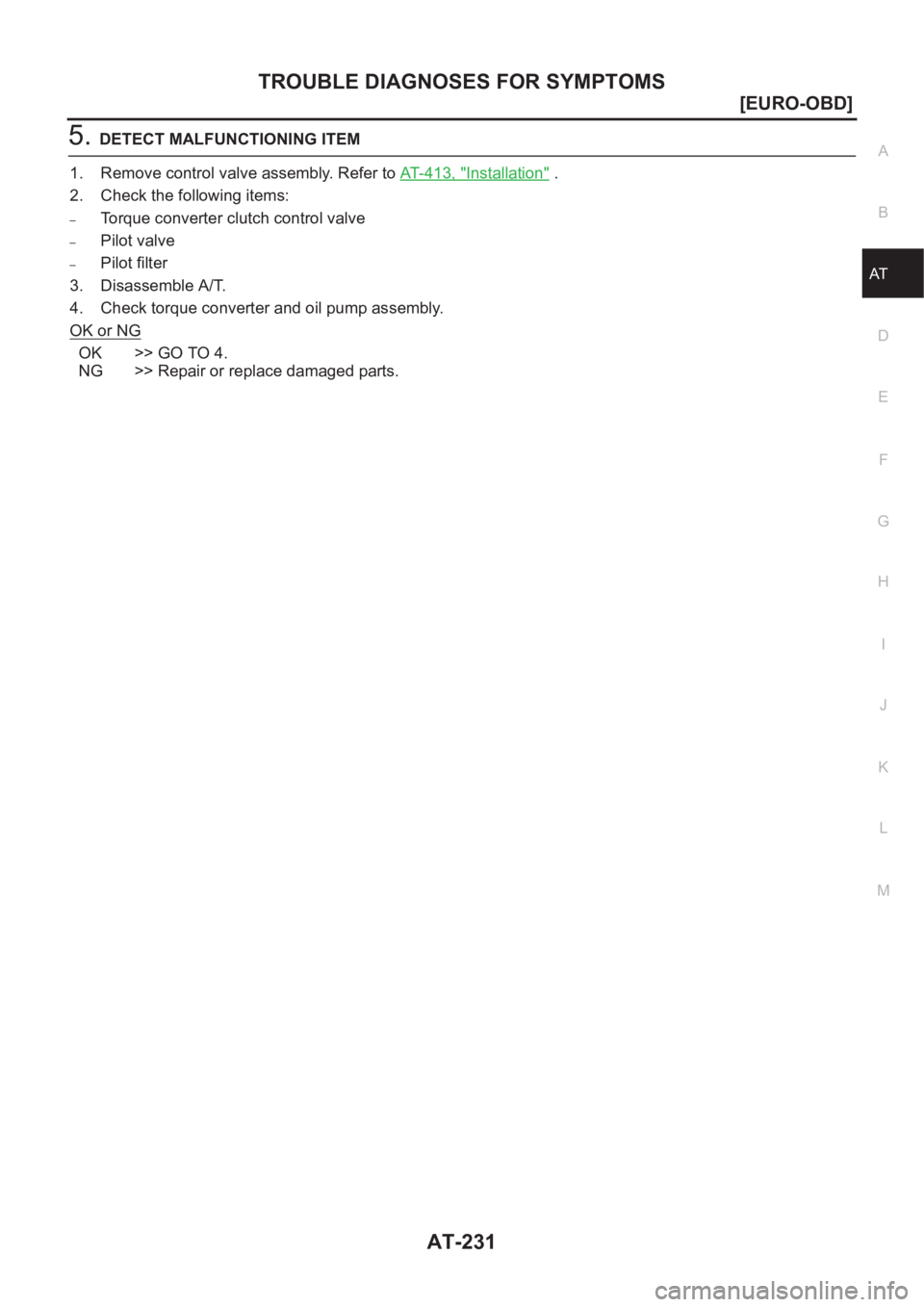

5.DETECT MALFUNCTIONING ITEM
1. Remove control valve assembly. Refer to AT- 4 1 3 ,   "
Installation" .
2. Check the

Page 2310 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-232
[EURO-OBD]
TROUBLE DIAGNOSES FOR SYMPTOMS
Lock-up Is Not Released
ECS004T7
SYMPTOM:
Lock-up is not released when accelerator pedal is released.
1. CHECK ACCELERATOR PEDAL POSITION (APP) SENSOR

Page 2311 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual TROUBLE DIAGNOSES FOR SYMPTOMS
AT-233
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Engine Speed Does Not Return To Idle (Light Braking D4→ D3 )ECS004T8
SYMPTOM:
●Engine speed does not smoothly return to i

Page 2312 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual AT-234
[EURO-OBD]
TROUBLE DIAGNOSES FOR SYMPTOMS
4. DETECT MALFUNCTIONING ITEM
1. Remove control valve assembly. Refer to AT- 4 1 3 ,   "
Installation" .
2. Check the following items:
–Overr
