Page 2177 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-99
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Races extremely fast or slips in
changing from “D
4 ” to “D2 ” when
depressing pedal.ON vehicle1. Fluid l NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-99
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Races extremely fast or slips in
changing from “D
4 ” to “D2 ” when
depressing pedal.ON vehicle1. Fluid l](/manual-img/5/57405/w960_57405-2176.png)

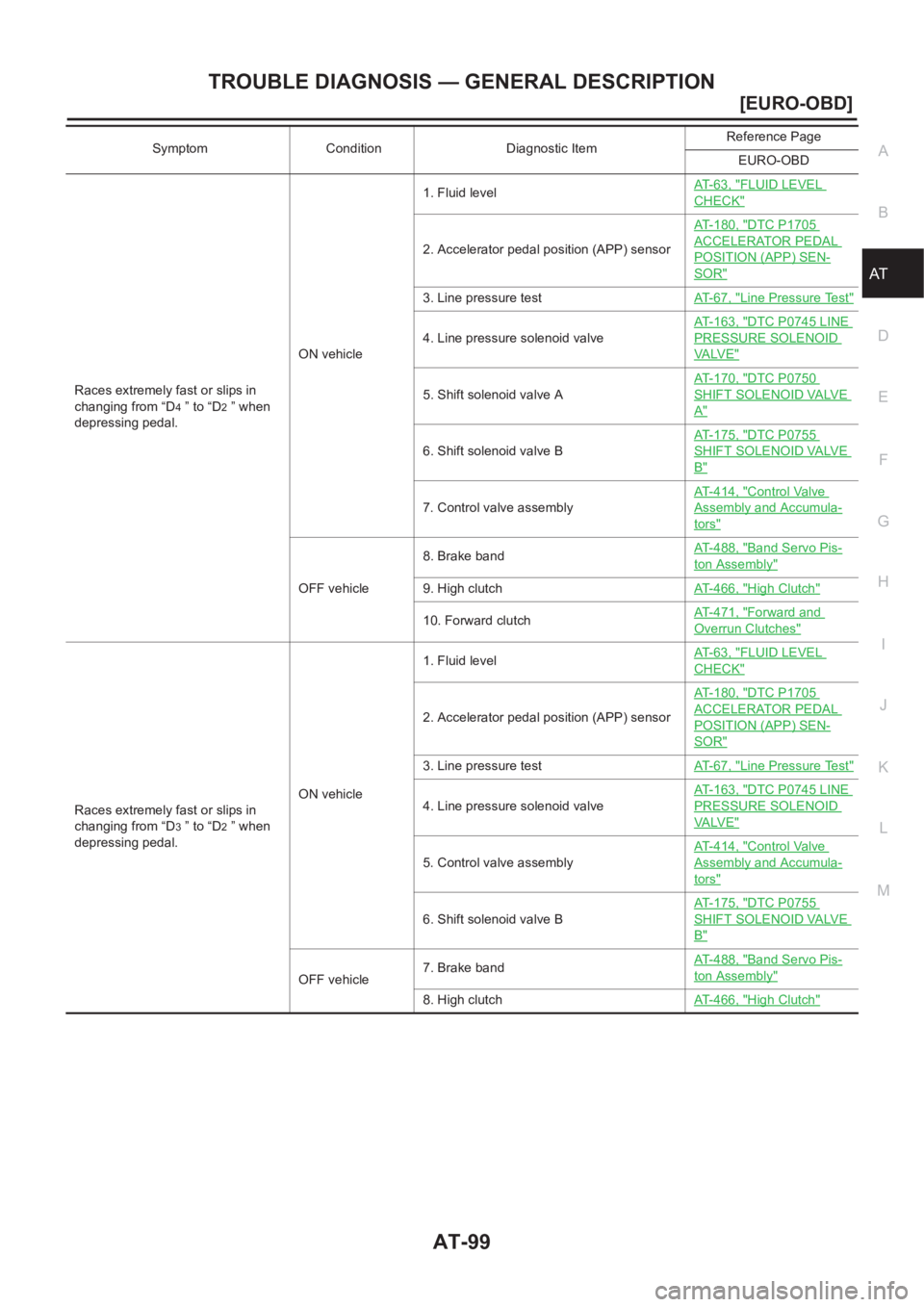

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-99
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Races extremely fast or slips in
changing from “D
4 ” to “D2 ” when
depressing pedal.ON vehicle1. Fluid levelAT-63, "
FLUID LEVEL
CHECK"
2. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
3. Line pressure testAT-67, "Line Pressure Test"
4. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
5. Shift solenoid valve AAT-170, "
DTC P0750
SHIFT SOLENOID VALVE
A"
6. Shift solenoid valve BAT-175, "
DTC P0755
SHIFT SOLENOID VALVE
B"
7. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
OFF vehicle8. Brake bandAT-488, "
Band Servo Pis-
ton Assembly"
9. High clutchAT-466, "High Clutch"
10. Forward clutchAT-471, "Forward and
Overrun Clutches"
Races extremely fast or slips in
changing from “D
3 ” to “D2 ” when
depressing pedal.ON vehicle1. Fluid levelAT-63, "
FLUID LEVEL
CHECK"
2. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
3. Line pressure testAT-67, "Line Pressure Test"
4. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
5. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
6. Shift solenoid valve BAT-175, "
DTC P0755
SHIFT SOLENOID VALVE
B"
OFF vehicle7. Brake bandAT-488, "
Band Servo Pis-
ton Assembly"
8. High clutchAT-466, "High Clutch"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2178 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual AT-100
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Races extremely fast or slips in
changing from “D
4 ” or “D3 ” to “D1 ”
when depressing pedal.ON vehicle1. Fluid levelAT- 6 3 NISSAN X-TRAIL 2001 Service Repair Manual AT-100
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Races extremely fast or slips in
changing from “D
4 ” or “D3 ” to “D1 ”
when depressing pedal.ON vehicle1. Fluid levelAT- 6 3](/manual-img/5/57405/w960_57405-2177.png)

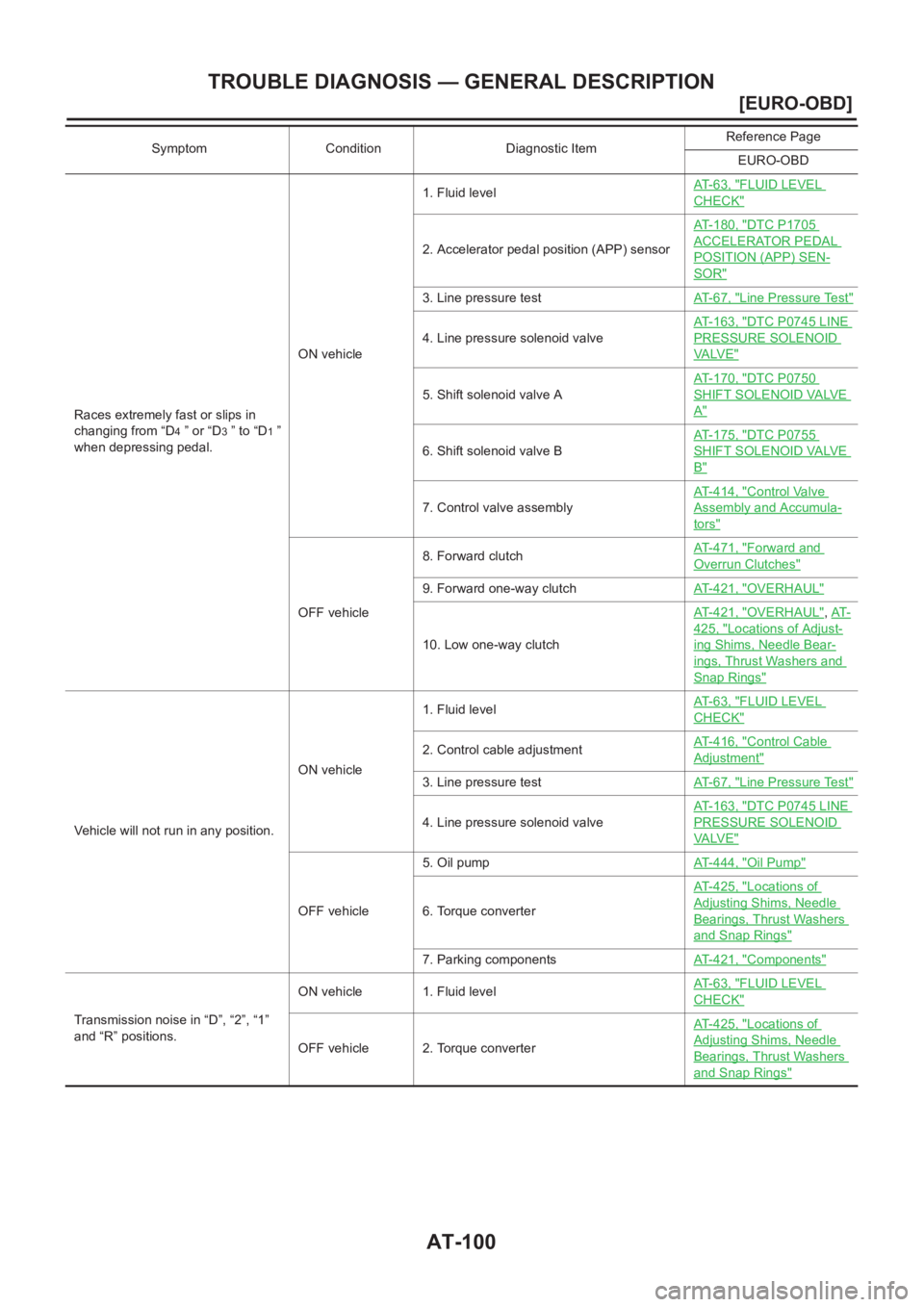

AT-100
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Races extremely fast or slips in
changing from “D
4 ” or “D3 ” to “D1 ”
when depressing pedal.ON vehicle1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
2. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
3. Line pressure testAT- 6 7 , "Line Pressure Test"
4. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
5. Shift solenoid valve AAT-170, "
DTC P0750
SHIFT SOLENOID VALVE
A"
6. Shift solenoid valve BAT-175, "
DTC P0755
SHIFT SOLENOID VALVE
B"
7. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
OFF vehicle8. Forward clutchAT-471, "
Forward and
Overrun Clutches"
9. Forward one-way clutchAT-421, "OVERHAUL"
10. Low one-way clutchAT-421, "
OVERHAUL",AT-
425, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"
Vehicle will not run in any position.ON vehicle1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
2. Control cable adjustmentAT-416, "Control Cable
Adjustment"
3. Line pressure testAT- 6 7 , "Line Pressure Test"
4. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
OFF vehicle5. Oil pumpAT-444, "
Oil Pump"
6. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
7. Parking componentsAT-421, "Components"
Transmission noise in “D”, “2”, “1”
and “R” positions.ON vehicle 1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
OFF vehicle 2. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2179 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-101
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Failure to change from “D3 ” to “22 ”
when changing lever into “2” posi-
tion.
AT-237, "
A/T Does NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-101
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Failure to change from “D3 ” to “22 ”
when changing lever into “2” posi-
tion.
AT-237, "
A/T Does](/manual-img/5/57405/w960_57405-2178.png)

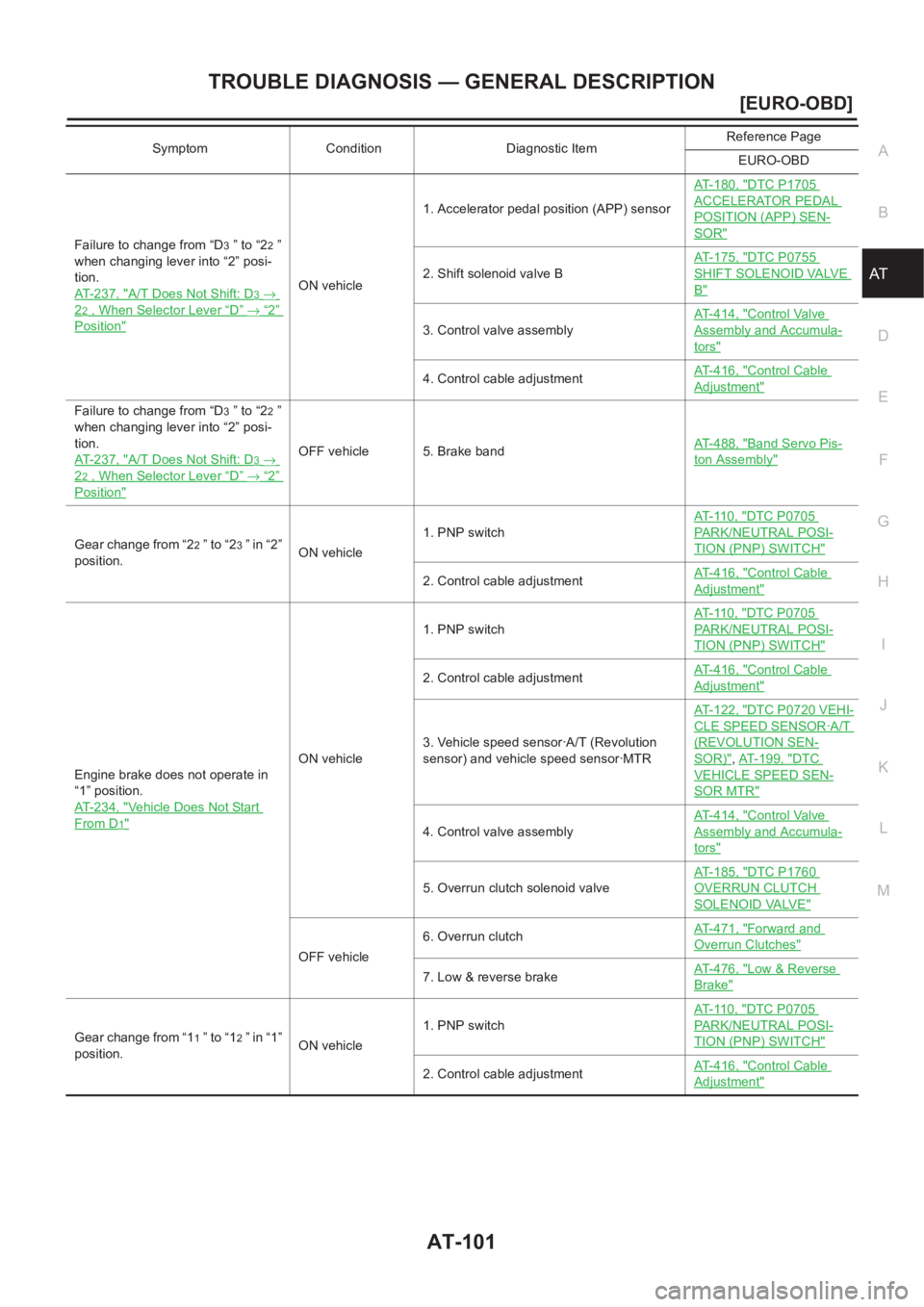

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-101
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Failure to change from “D3 ” to “22 ”
when changing lever into “2” posi-
tion.
AT-237, "
A/T Does Not Shift: D3→
22 , When Selector Lever “D”→“2”
Position"
ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
2. Shift solenoid valve BAT-175, "
DTC P0755
SHIFT SOLENOID VALVE
B"
3. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
4. Control cable adjustmentAT-416, "Control Cable
Adjustment"
Failure to change from “D3 ” to “22 ”
when changing lever into “2” posi-
tion.
AT-237, "
A/T Does Not Shift: D3→
22 , When Selector Lever “D”→“2”
Position"
OFF vehicle 5. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
Gear change from “22 ” t o “23 ” in “2”
position.ON vehicle1. PNP switchAT-110, "
DTC P0705
PARK/NEUTRAL POSI-
TION (PNP) SWITCH"
2. Control cable adjustmentAT-416, "Control Cable
Adjustment"
Engine brake does not operate in
“1” position.
AT-234, "
Vehicle Does Not Start
From D1"
ON vehicle1. PNP switchAT-110, "
DTC P0705
PARK/NEUTRAL POSI-
TION (PNP) SWITCH"
2. Control cable adjustmentAT-416, "Control Cable
Adjustment"
3. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTRAT-122, "
DTC P0720 VEHI-
CLE SPEED SENSOR·A/T
(REVOLUTION SEN-
SOR)",AT-199, "DTC
VEHICLE SPEED SEN-
SOR MTR"
4. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
5. Overrun clutch solenoid valveAT-185, "
DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"
OFF vehicle6. Overrun clutchAT-471, "
Forward and
Overrun Clutches"
7. Low & reverse brakeAT-476, "Low & Reverse
Brake"
Gear change from “11 ” t o “12 ” in “1”
position.ON vehicle1. PNP switchAT-110, "
DTC P0705
PARK/NEUTRAL POSI-
TION (PNP) SWITCH"
2. Control cable adjustmentAT-416, "Control Cable
Adjustment"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2180 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual AT-102
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Does not change from “12 ” to “11 ”
in “1” position.ON vehicle1. PNP switchAT- 11 0 , "
DTC P0705
PARK/NEUTRAL POSI-
TIO NISSAN X-TRAIL 2001 Service Repair Manual AT-102
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Does not change from “12 ” to “11 ”
in “1” position.ON vehicle1. PNP switchAT- 11 0 , "
DTC P0705
PARK/NEUTRAL POSI-
TIO](/manual-img/5/57405/w960_57405-2179.png)
AT-102
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Does not change from “12 ” to “11 ”
in “1” position.ON vehicle1. PNP switchAT- 11 0 , "
DTC P0705
PARK/NEUTRAL POSI-
TION (PNP) SWITCH"
2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTRAT-122, "
DTC P0720 VEHI-
CLE SPEED SENSOR·A/T
(REVOLUTION SEN-
SOR)",AT- 1 9 9 , "DTC
VEHICLE SPEED SEN-
SOR MTR"
3. Shift solenoid valve AAT-170, "
DTC P0750
SHIFT SOLENOID VALVE
A"
4. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
OFF vehicle5. Low one-way clutchAT-421, "
OVERHAUL",AT-
425, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"
6. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
7. Low & reverse brakeAT-476, "Low & Reverse
Brake"
Large shock changing from “12 ” to
“1
1 ” in “1” position.ON vehicle 1. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
OFF vehicle 2. Low & reverse brakeAT-476, "Low & Reverse
Brake"
Transmission overheats. ON vehicle1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
2. Engine idling rpmEC-38
[QR25 (WITH
EURO-OBD)], EC-448
[QR25 (WITHOUT EURO-
OBD)], EC-771
[QR20
(WITH EURO-OBD)], EC-
1135 [QR20 (WITHOUT
EURO-OBD)]
3. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
4. Line pressure testAT- 6 7 , "Line Pressure Test"
5. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
6. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2181 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-103
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Transmission overheats. OFF vehicle7. Oil pumpAT-444, "
Oil Pump"
8. Reverse clutchAT-463, "Reverse Cl NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-103
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Transmission overheats. OFF vehicle7. Oil pumpAT-444, "
Oil Pump"
8. Reverse clutchAT-463, "Reverse Cl](/manual-img/5/57405/w960_57405-2180.png)

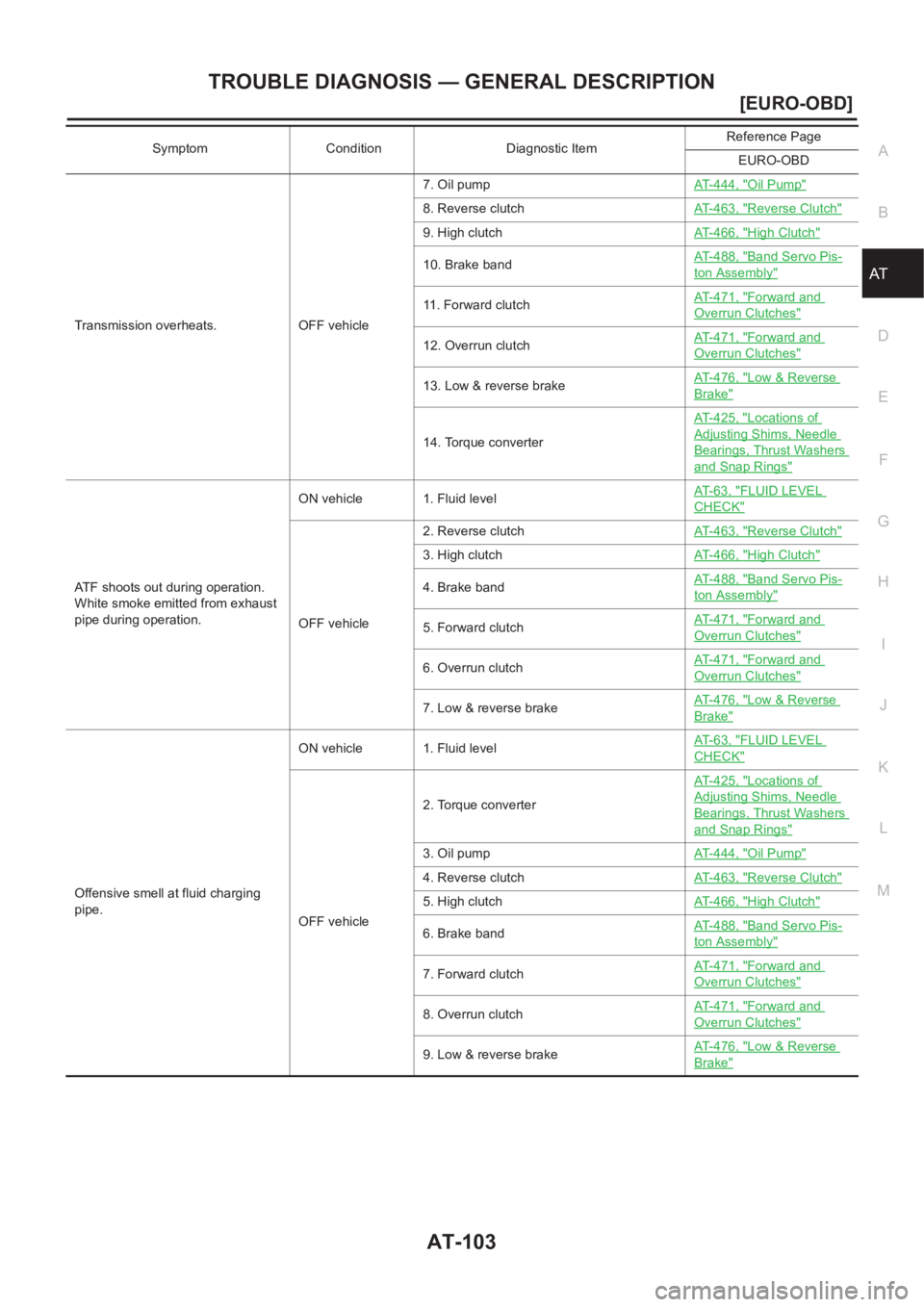

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-103
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Transmission overheats. OFF vehicle7. Oil pumpAT-444, "
Oil Pump"
8. Reverse clutchAT-463, "Reverse Clutch"
9. High clutchAT-466, "High Clutch"
10. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
11. Forward clutchAT-471, "Forward and
Overrun Clutches"
12. Overrun clutchAT-471, "Forward and
Overrun Clutches"
13. Low & reverse brakeAT-476, "Low & Reverse
Brake"
14. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
ATF shoots out during operation.
White smoke emitted from exhaust
pipe during operation.ON vehicle 1. Fluid levelAT-63, "
FLUID LEVEL
CHECK"
OFF vehicle2. Reverse clutchAT-463, "
Reverse Clutch"
3. High clutchAT-466, "High Clutch"
4. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
5. Forward clutchAT-471, "Forward and
Overrun Clutches"
6. Overrun clutchAT-471, "Forward and
Overrun Clutches"
7. Low & reverse brakeAT-476, "Low & Reverse
Brake"
Offensive smell at fluid charging
pipe.ON vehicle 1. Fluid levelAT-63, "
FLUID LEVEL
CHECK"
OFF vehicle2. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
3. Oil pumpAT-444, "Oil Pump"
4. Reverse clutchAT-463, "Reverse Clutch"
5. High clutchAT-466, "High Clutch"
6. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
7. Forward clutchAT-471, "Forward and
Overrun Clutches"
8. Overrun clutchAT-471, "Forward and
Overrun Clutches"
9. Low & reverse brakeAT-476, "Low & Reverse
Brake"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2182 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual AT-104
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Torque converter is not locked up. ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION NISSAN X-TRAIL 2001 Service Repair Manual AT-104
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Torque converter is not locked up. ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION](/manual-img/5/57405/w960_57405-2181.png)

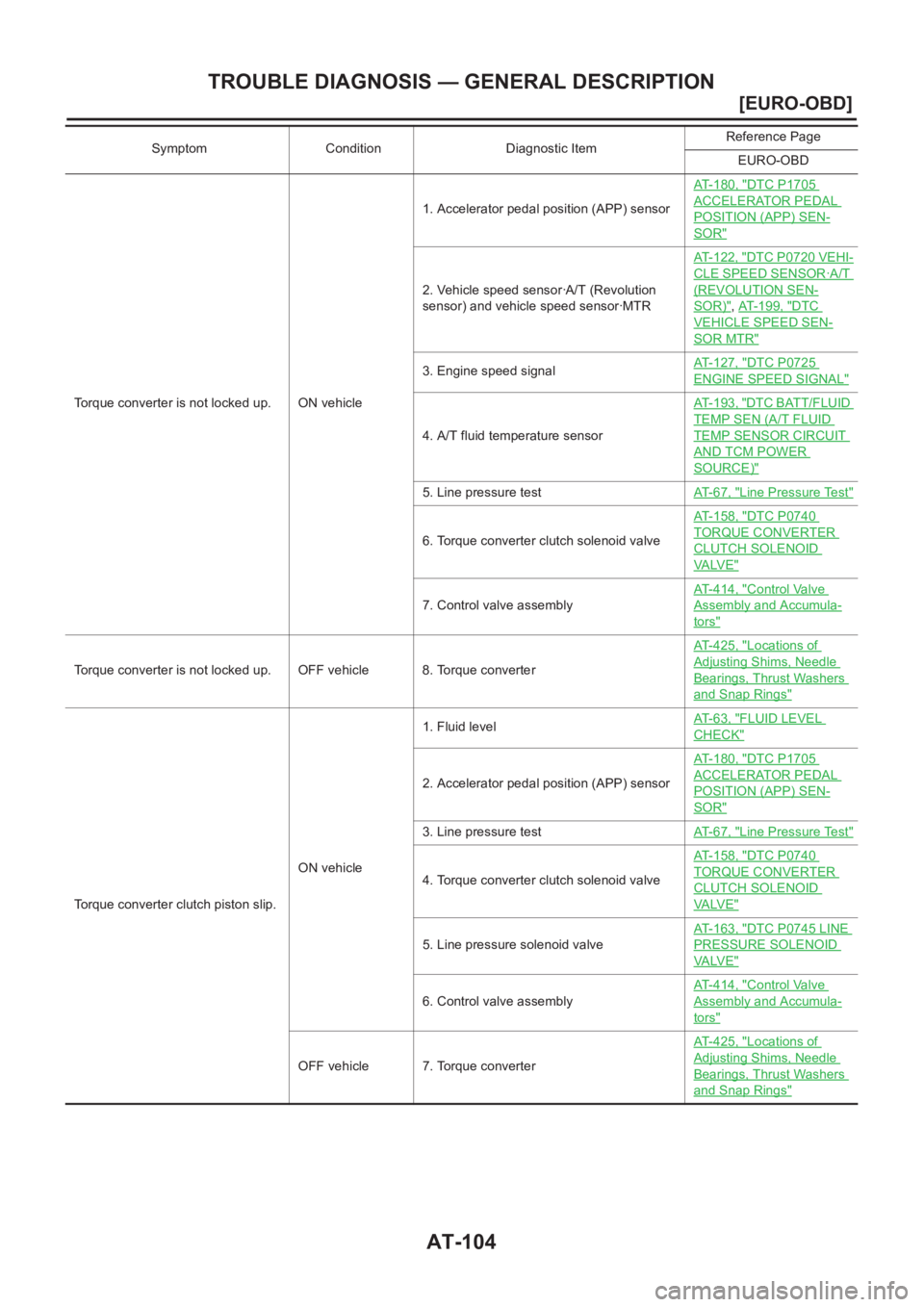

AT-104
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
Torque converter is not locked up. ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTRAT-122, "
DTC P0720 VEHI-
CLE SPEED SENSOR·A/T
(REVOLUTION SEN-
SOR)",AT- 1 9 9 , "DTC
VEHICLE SPEED SEN-
SOR MTR"
3. Engine speed signalAT-127, "DTC P0725
ENGINE SPEED SIGNAL"
4. A/T fluid temperature sensorAT-193, "
DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"
5. Line pressure testAT- 6 7 , "Line Pressure Test"
6. Torque converter clutch solenoid valveAT-158, "
DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VA LV E"
7. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
Torque converter is not locked up. OFF vehicle 8. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
Torque converter clutch piston slip.ON vehicle1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
2. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
3. Line pressure testAT- 6 7 , "Line Pressure Test"
4. Torque converter clutch solenoid valveAT-158, "
DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VA LV E"
5. Line pressure solenoid valveAT-163, "
DTC P0745 LINE
PRESSURE SOLENOID
VA LV E"
6. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
OFF vehicle 7. Torque converterAT-425, "
Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2183 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-105
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Lock-up point is extremely high or
low.
AT-229, "
A/T Does Not Perform
Lock-up"
ON vehicle1. Accelerator NISSAN X-TRAIL 2001 Service Repair Manual TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-105
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Lock-up point is extremely high or
low.
AT-229, "
A/T Does Not Perform
Lock-up"
ON vehicle1. Accelerator](/manual-img/5/57405/w960_57405-2182.png)

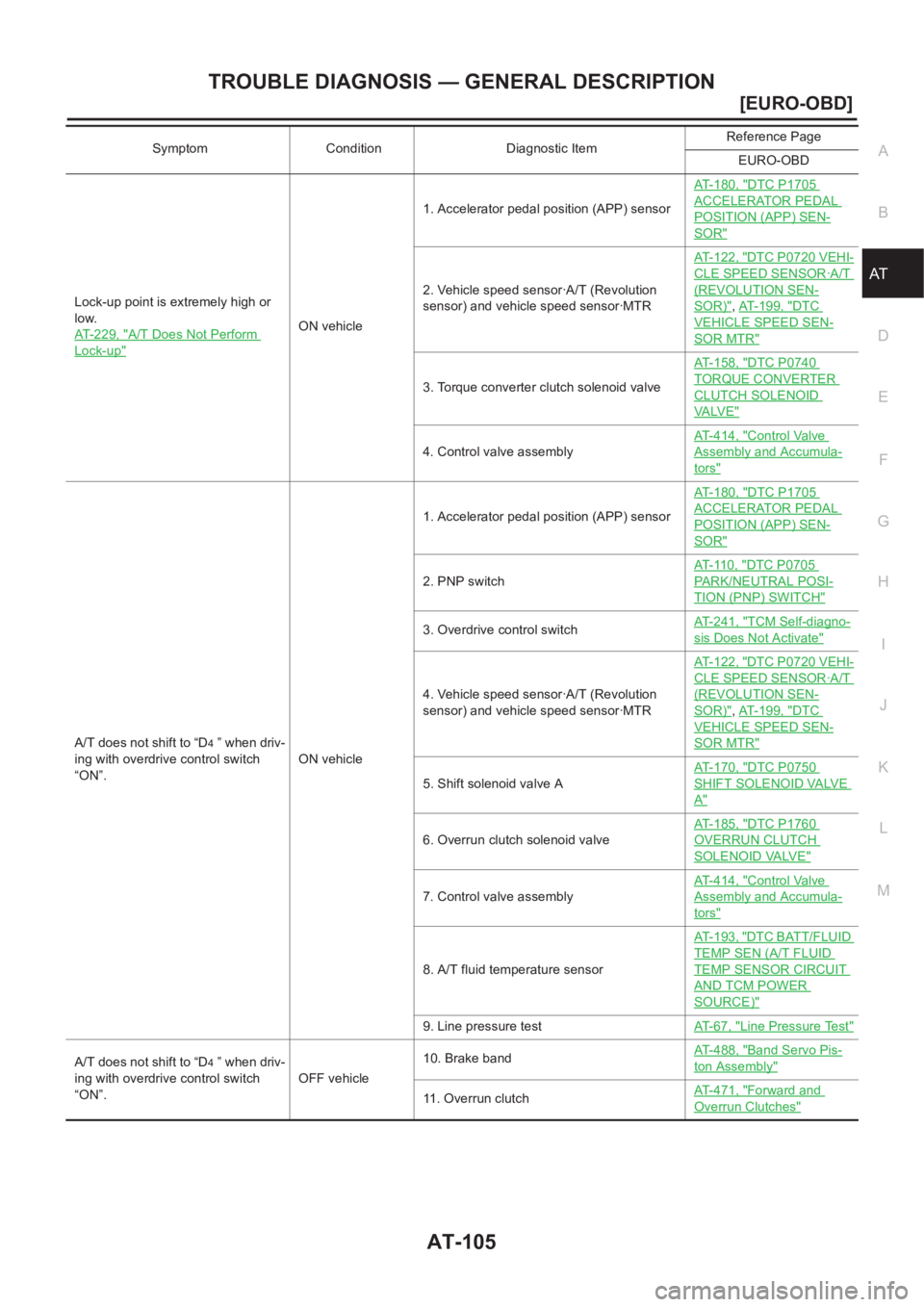

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
AT-105
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Lock-up point is extremely high or
low.
AT-229, "
A/T Does Not Perform
Lock-up"
ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTRAT-122, "
DTC P0720 VEHI-
CLE SPEED SENSOR·A/T
(REVOLUTION SEN-
SOR)",AT-199, "DTC
VEHICLE SPEED SEN-
SOR MTR"
3. Torque converter clutch solenoid valveAT-158, "
DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VA LV E"
4. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
A/T does not shift to “D4 ” when driv-
ing with overdrive control switch
“ON”.ON vehicle1. Accelerator pedal position (APP) sensorAT-180, "
DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"
2. PNP switchAT-110, "
DTC P0705
PARK/NEUTRAL POSI-
TION (PNP) SWITCH"
3. Overdrive control switchAT-241, "TCM Self-diagno-
sis Does Not Activate"
4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTRAT-122, "
DTC P0720 VEHI-
CLE SPEED SENSOR·A/T
(REVOLUTION SEN-
SOR)",AT-199, "DTC
VEHICLE SPEED SEN-
SOR MTR"
5. Shift solenoid valve AAT-170, "
DTC P0750
SHIFT SOLENOID VALVE
A"
6. Overrun clutch solenoid valveAT-185, "
DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"
7. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
8. A/T fluid temperature sensorAT-193, "
DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"
9. Line pressure testAT-67, "Line Pressure Test"
A/T does not shift to “D4 ” when driv-
ing with overdrive control switch
“ON”.OFF vehicle10. Brake bandAT-488, "Band Servo Pis-
ton Assembly"
11. Overrun clutchAT-471, "Forward and
Overrun Clutches"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
Page 2184 of 3833
![NISSAN X-TRAIL 2001 Service Repair Manual AT-106
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
TCM Terminals and Reference Value
ECS004QV
PREPARATION
●Measure voltage between each terminal and terminal 25 or 48
by following NISSAN X-TRAIL 2001 Service Repair Manual AT-106
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
TCM Terminals and Reference Value
ECS004QV
PREPARATION
●Measure voltage between each terminal and terminal 25 or 48
by following](/manual-img/5/57405/w960_57405-2183.png)
AT-106
[EURO-OBD]
TROUBLE DIAGNOSIS — GENERAL DESCRIPTION
TCM Terminals and Reference Value
ECS004QV
PREPARATION
●Measure voltage between each terminal and terminal 25 or 48
by following “TCM INSPECTION TABLE”.
TCM HARNESS CONNECTOR TERMINAL LAYOUT
TCM INSPECTION TABLE
(Data are reference values.)
Engine is stopped at “R”, “D”, “2”
and “1” positions.ON vehicle1. Fluid levelAT- 6 3 , "
FLUID LEVEL
CHECK"
2. Torque converter clutch solenoid valveAT-158, "
DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VA LV E"
3. Shift solenoid valve AAT-170, "
DTC P0750
SHIFT SOLENOID VALVE
A"
4. Shift solenoid valve BAT-175, "
DTC P0755
SHIFT SOLENOID VALVE
B"
5. Control valve assemblyAT-414, "
Control Valve
Assembly and Accumula-
tors"
Symptom Condition Diagnostic ItemReference Page
EURO-OBD
SAT216J
SCIA0712E
Te r m i -
nal No.Wire color Item ConditionJudgementstan-
dard(Approx.)
1R/WLine pressure
solenoid valveWhen releasing accelerator pedal
after warming up engine.1.5 - 3.0V
When depressing accelerator pedal
fully after warming up engine.0V
2P/BLine pressure
solenoid valve
(with dropping
resistor)When releasing accelerator pedal
after warming up engine.5 - 14V
When depressing accelerator pedal
fully after warming up engine.0V
