NISSAN X-TRAIL 2001  Service Repair Manual FUEL PUMP CIRCUIT
EC-731
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC

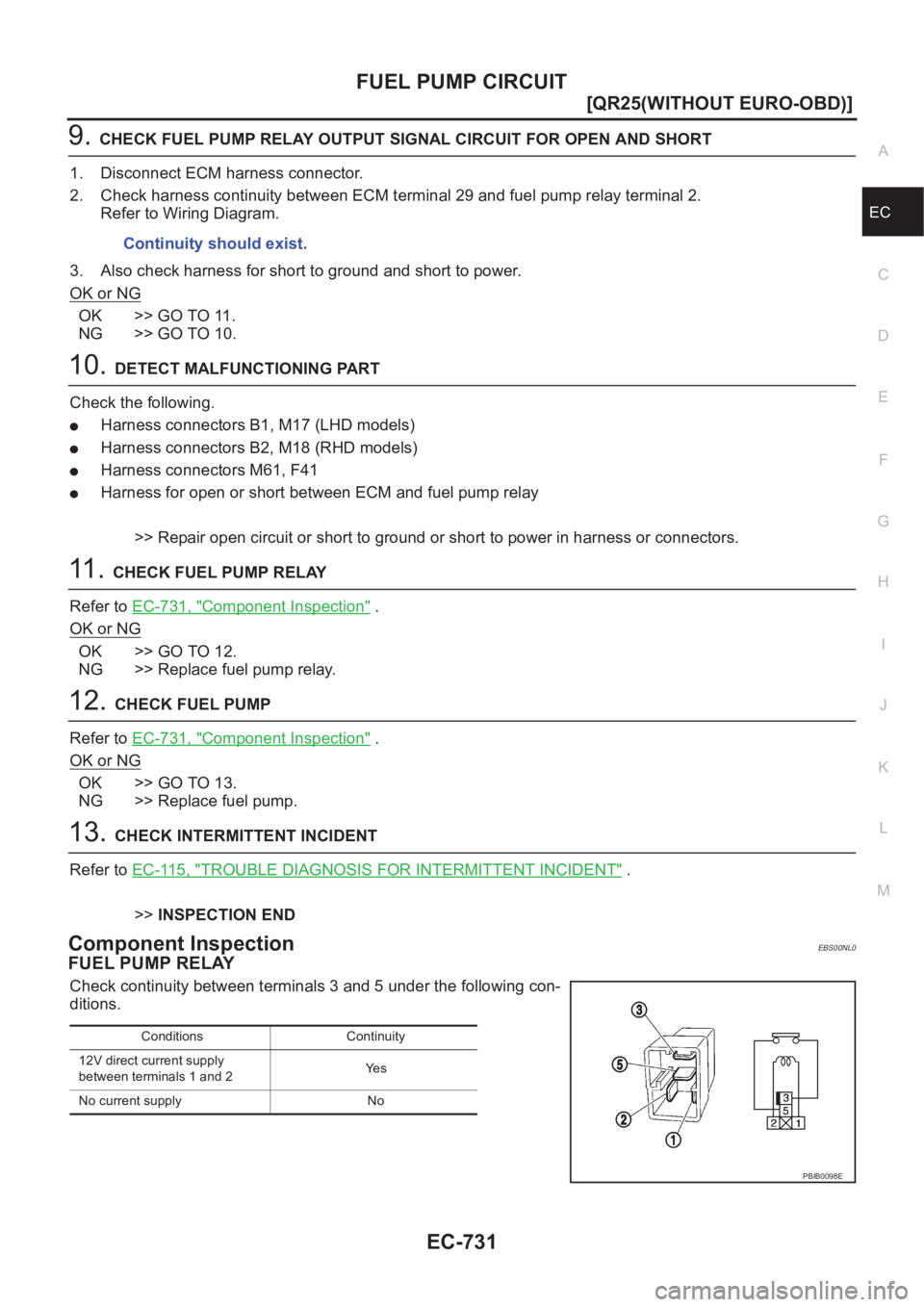

9.CHECK FUEL PUMP RELAY OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT
1. Disconnect ECM harness connector.
2. Check harness conti

Page 1082 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual EC-732
[QR25(WITHOUT EURO-OBD)]
FUEL PUMP CIRCUIT
FUEL PUMP
1. Disconnect fuel level sensor unit and fuel pump harness connector.
2. Check  resistance  between  fuel  level  sensor  unit  and  fuel  p

Page 1083 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual REFRIGERANT PRESSURE SENSOR
EC-733
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
REFRIGERANT PRESSURE SENSORPFP:92136
Component DescriptionEBS00NL2
The  refrigerant  pressure  sensor  is  install

Page 1084 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual EC-734
[QR25(WITHOUT EURO-OBD)]
REFRIGERANT PRESSURE SENSOR
Wiring Diagram
EBS00NL4
TBWA0088E

Page 1085 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual REFRIGERANT PRESSURE SENSOR
EC-735
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
Diagnostic ProcedureEBS00NL5
1.CHECK REFRIGERANT PRESSURE SENSOR OVERALL FUNCTION
1. Start engine and warm it up t

Page 1086 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual EC-736
[QR25(WITHOUT EURO-OBD)]
REFRIGERANT PRESSURE SENSOR
4. CHECK REFRIGERANT PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT
1. Turn ignition switch “OFF”.
2. Check harness continuity betwee

Page 1087 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual ELECTRICAL LOAD SIGNAL
EC-737
[QR25(WITHOUT EURO-OBD)]
C
D
E
F
G
H
I
J
K
L
MA
EC
ELECTRICAL LOAD SIGNALPFP:25350
CONSULT-II Reference Value in Data Monitor ModeEBS00NL7
Specification data are referenc

Page 1088 of 3833

NISSAN X-TRAIL 2001  Service Repair Manual EC-738
[QR25(WITHOUT EURO-OBD)]
ELECTRICAL LOAD SIGNAL

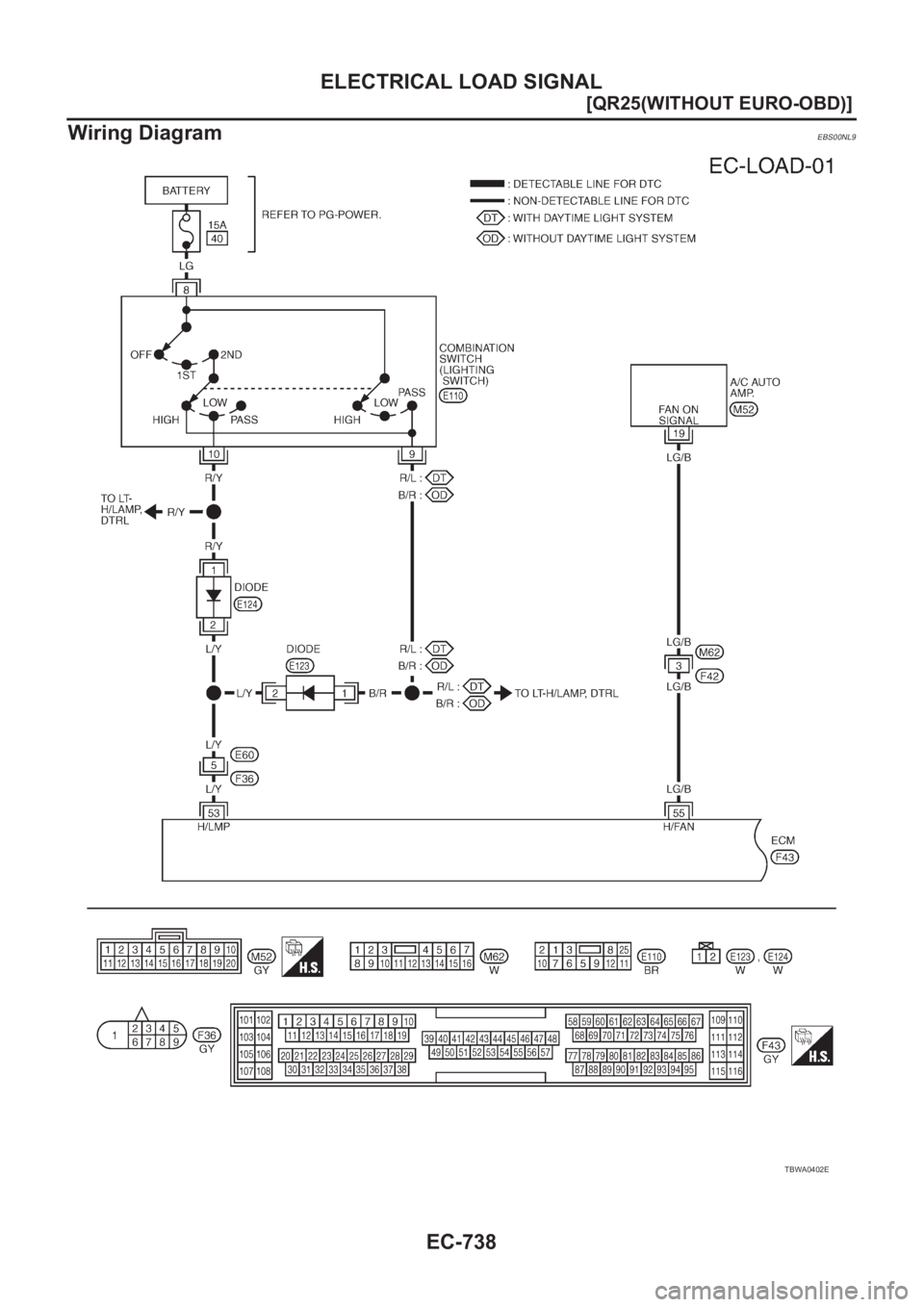

Wiring Diagram
EBS00NL9
TBWA0402E
