NAVIGATION UNIT CONNECTOR E (14P)
Cavity Wire Color Connect to NAVIGATION UNIT CONNECTOR G (3P)
Cavity Wire Color Connect to
23-173
E1 BLU XM receiver, USB adapter unit
(B)
E2 LT BLU XM receiver, USB adapter unit (SYS ACC)
E3 BRN Shield for terminals No. 9 and No. 10 (GA-NET BUS SH)
E4 GRY Shield for terminals No. 5, No. 6, No. 13, and No. 14
(SAT SH GND)
E5 WHT XM receiver, USB adapter unit (AUDIO R )
E6 RED XM receiver, USB adapter unit (AUDIO L )
E9 BLU XM receiver, USB adapter unit (GA-NET BUS )
E10 PNK XM receiver, USB adapter unit (GA-NET BUS )
E11 BLK XM receiver, USB adapter unit (GA-NET GND)
E13 BLK XM receiver, USB adapter unit (AUDIO R )
E14 GRN XM receiver, USB adapter unit (AUDIO L )
: The shielded wires have a heat-shrink tube insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic. G1 AM/FM/XM antenna (RF IN)
G2 Shield for terminal No. 1
(RF SH)
G3 AM/FM/XM antenna (ANT B)
(cont’d)
Wire side of female terminals Terminal side of female terminals
08/08/21 14:08:48 61SNR030_230_0176
ProCarManuals.com
DYNOMITE -2009-
Page 2458 of 2893
ÎWithout navigation
23-174Audio System
System Description (cont’d)
AUDIO UNIT CONNECTOR B (20P)
AUDIO UNIT
CONNECTOR E (14P)
AUDIO UNIT
CONNECTOR A (17P)
AUDIO UNIT
CONNECTOR G (3P)
08/08/21 14:08:48 61SNR030_230_0177
ProCarManuals.com
DYNOMITE -2009-
Page 2459 of 2893

µµ
µ
µµ µ
´
´ ´
´´ ´
´
Î Î
AUDIO UNIT CONNECTOR A (17P)
Cavity Wire Color Connect to AUDIO UNIT CONNECTOR B (20P)
Cavity Wire Color Connect to
23-175
A1 RED Dash lights brightness
controller
A2 BRN Left rear speaker ( )
A3 PNK Driver’s door speaker ( ), Left tweeter ( )
A4 GRN Multiplex integrated control unit (MICU) (SCTY RADIO)
A6 LT BLU Multiplex integrated control unit (MICU) (K-LINE)
A7 BRN Front passenger’s door speaker ( ), Right tweeter ( )
A8 ORN Right rear speaker ( )
A9 BLK Body ground to G505 (GND)
A10 GRY No. 14 (7.5 A) fuse in the under- dash fuse/relay box (ILL )
A11 YEL Left rear speaker ( )
A12 LT GRN Driver’s door speaker ( )
A13 BLU ECM/PCM (VSP)
A14 PUR No. 35 (7.5 A) fuse in the under- dash fuse/relay box
(ACC RADIO)
A15 GRY Front passenger’s door speaker ( ), Right tweeter ( )
A16 BLU Right rear speaker ( )
A17 WHT No. 23 (10 A) fuse in the under- hood fuse/relay box
( B BACK UP) B3 BRN Auxiliary jack assembly
(AUX S GND)
B4 GRY Shield for terminals No. 3, No.5,No.13,No.14,andNo.15
(AUX SH GND)
B5 BLU Auxiliary jack assembly (AUX GND)
B6 BRN Audio remote switch (AUDIO REMOTE GND)
B7 PNK Audio remote switch (AUDIO REMOTE SW)
B13 YEL Auxiliary jack assembly (AUX L)
B14 GRN Auxiliary jack assembly (AUX R)
B15 WHT Auxiliary jack assembly (AUX DET)
: The shielded wires have a heat-shrink tube insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.
(cont’d)
Wire side of female terminals Wire side of female terminals
08/08/21 14:08:48 61SNR030_230_0178
ProCarManuals.com
DYNOMITE -2009-
Page 2460 of 2893

´´
´
´
µ µ
µ•••
•••
••• ´
Î
Î

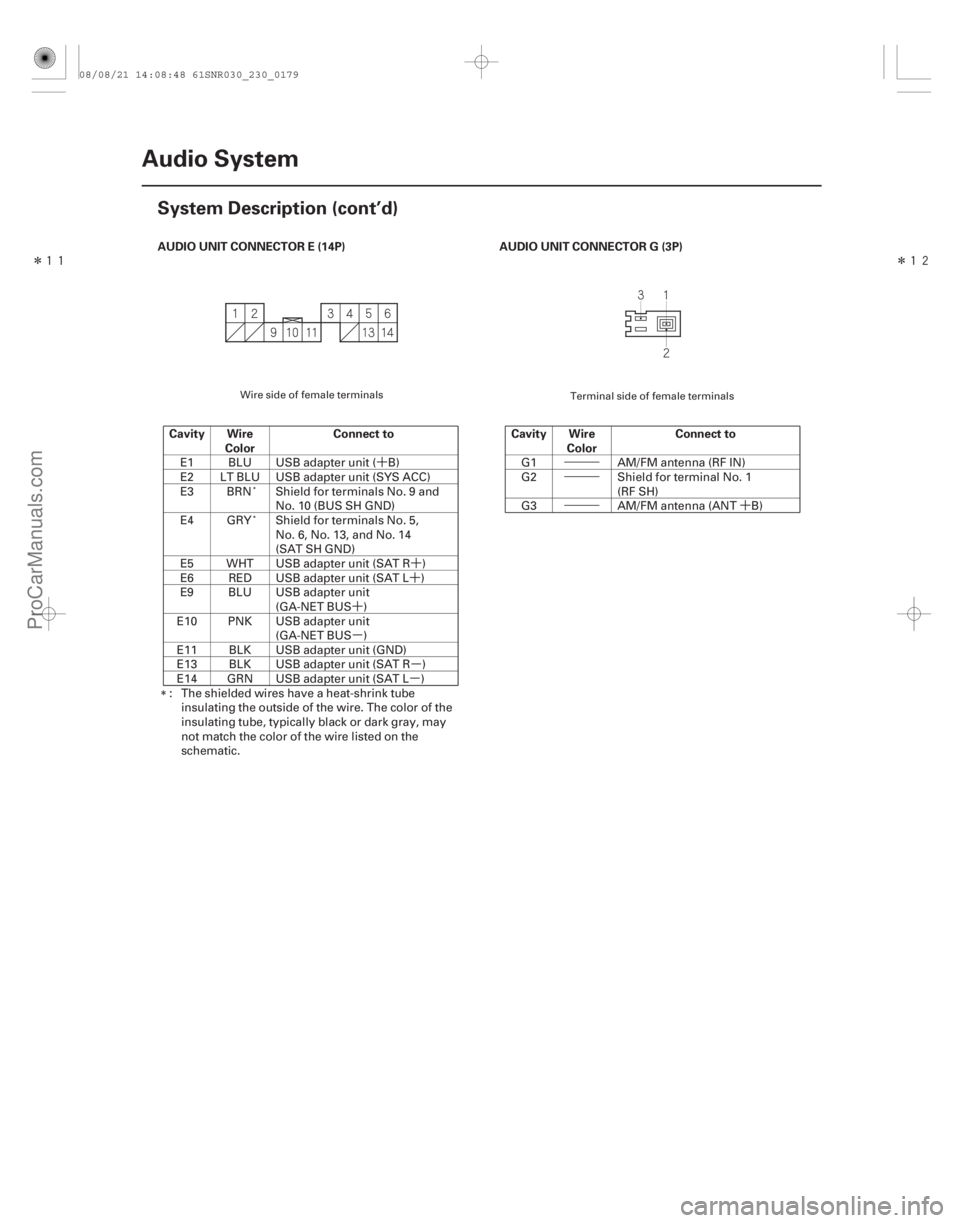

AUDIO UNIT CONNECTOR E (14P)
Cavity Wire Color Connect to AUDIO UNIT CONNECTOR G (3P)
Cavity Wire Color Connect to
23-176Audio System
System Description (cont’d)
E1 BLU USB adapter unit ( B)
E2 LT BLU USB adapter unit (SYS ACC)
E3 BRN Shield for terminals No. 9 and
No. 10 (BUS SH GND)
E4 GRY Shield for terminals No. 5, No. 6, No. 13, and No. 14
(SAT SH GND)
E5 WHT USB adapter unit (SAT R )
E6 RED USB adapter unit (SAT L )
E9 BLU USB adapter unit (GA-NET BUS )
E10 PNK USB adapter unit (GA-NET BUS )
E11 BLK USB adapter unit (GND)
E13 BLK USB adapter unit (SAT R )
E14 GRN USB adapter unit (SAT L )
: The shielded wires have a heat-shrink tube insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic. G1 AM/FM antenna (RF IN)
G2 Shield for terminal No. 1
(RF SH)
G3 AM/FM antenna (ANT B)
Wire side of female terminals Terminal side of female terminals
08/08/21 14:08:48 61SNR030_230_0179
ProCarManuals.com
DYNOMITE -2009-
Page 2461 of 2893
Î
Stereo Amplifier Connector for Inputs and Outputs (Type S model)
23-177
STEREO AMPLIFIER CONNECTOR B (14P)STEREO AMPLIFIER CONNECTOR A (20P)
(cont’d)
08/08/21 14:08:48 61SNR030_230_0180
ProCarManuals.com
DYNOMITE -2009-
Page 2462 of 2893

´
´ ´
´
´ ´
´
´ µ
µ µ
µ
µ µ
µ ´
´
´´
µ
µ
µµ
Î
Î
STEREO AMPLIFIER CONNECTOR A (20P)
Cavity Wire Color Connects to STEREO AMPLIFIER CONNECTOR B (14P)
Cavity Wire Color Connects to
23-178Audio System
System Description (cont’d)
A1 PNK Right tweeter ( )
A2 GRY Front passenger’s door speaker
()
A3 Driver’s door speaker ( )
A4 RED Left tweeter ( )
A5 GRN Subwoofer ( )
A7 BLU Right rear speaker ( )
A8 GRY Left rear speaker ( )
A9 PUR Multiplex integrated control unit (MICU) (ACC RADIO)
A10 LT GRN B (Main stereo power supply)
A11 BLU Right tweeter ( )
A12 BRN Front passenger’s door speaker ()
A13 PNK Driver’s door speaker ( )
A14 GRN Left tweeter ( )
A15 RED Subwoofer ( )
A17 ORN Right rear speaker ( )
A18 BRN Left rear speaker ( )
A20 BLK Ground (G 601) B1 BLU Navigation unit (FL SIG )
B2 BRN Shield for terminals No. 1 and
No. 8 (FL SH GND)
B3 BLK Navigation unit (RL SIG )
B4 BLU Navigation unit (FR SIG )
B5 GRY Shield for terminals No. 4 and No. 11 (FR SH GND)
B6 LT GRN Navigation unit (RR SIG )
B7 LT BLU Navigation unit (AMP ON)
B8 RED Navigation unit (FL SIG )
B9 GRN Shield for terminals No. 3 and No. 10 (RL SH GND)
B10 WHT Navigation unit (RL SIG )
B11 PNK Navigation unit (FR SIG )
B12 YEL Shield for terminals No. 6 and No. 13 (RR SH GND)
B13 PUR Navigation unit (RR SIG )
: The shielded wires have a heat-shrink tube insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.
Wire side of female terminals Wire side of female terminals
08/08/21 14:09:43 61SNR030_230_0181
ProCarManuals.com
DYNOMITE -2009-
Page 2463 of 2893
Î
XM Receiver Connector for Inputs and Outputs (With navigation)
23-179
XM RECEIVER
CONNECTOR B (2P)XM RECEIVER
CONNECTOR A (14P)
(cont’d)
08/08/21 14:09:43 61SNR030_230_0182
ProCarManuals.com
DYNOMITE -2009-
Page 2464 of 2893

´´
´ ´
µ
µ
µ
•••
•••
Î
Î
XM RECEIVER CONNECTOR A (14P)
Cavity Wire Color Connect to XM RECEIVER CONNECTOR B (2P)
Cavity Wire Color Connect to
23-180Audio System
System Description (cont’d)
A1 BLU Navigation unit, USB adapter
unit ( B)
A2 LT BLU Navigation unit, USB adapter unit (SYS ACC)
A3 BRN Shield for terminals No. 9 and No. 10 (GA-NET SH GND)
A5 WHT Navigation unit, USB adapter unit (SAT R )
A6 RED Navigation unit, USB adapter unit (SAT L )
A9 BLU Navigation unit, USB adapter unit (GA-NET BUS )
A10 PNK Navigation unit, USB adapter unit (GA-NET BUS )
A11 BLK Navigation unit, USB adapter unit (GND)
A13 BLK Navigation unit, USB adapter unit (SAT R )
A14 GRN Navigation unit, USB adapter unit (SAT L )
: The shielded wires have a heat-shrunk tube insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic. B1 Satellite signal antenna (SAT/
TER)
B2 Shield for terminal No. 1 (GND SH)
Wire side of female terminals Terminal side of female terminals
