Page 4249 of 4449
SRS-8
TROUBLE DIAGNOSIS
Revision: 2004 November 2004 FX35/FX45

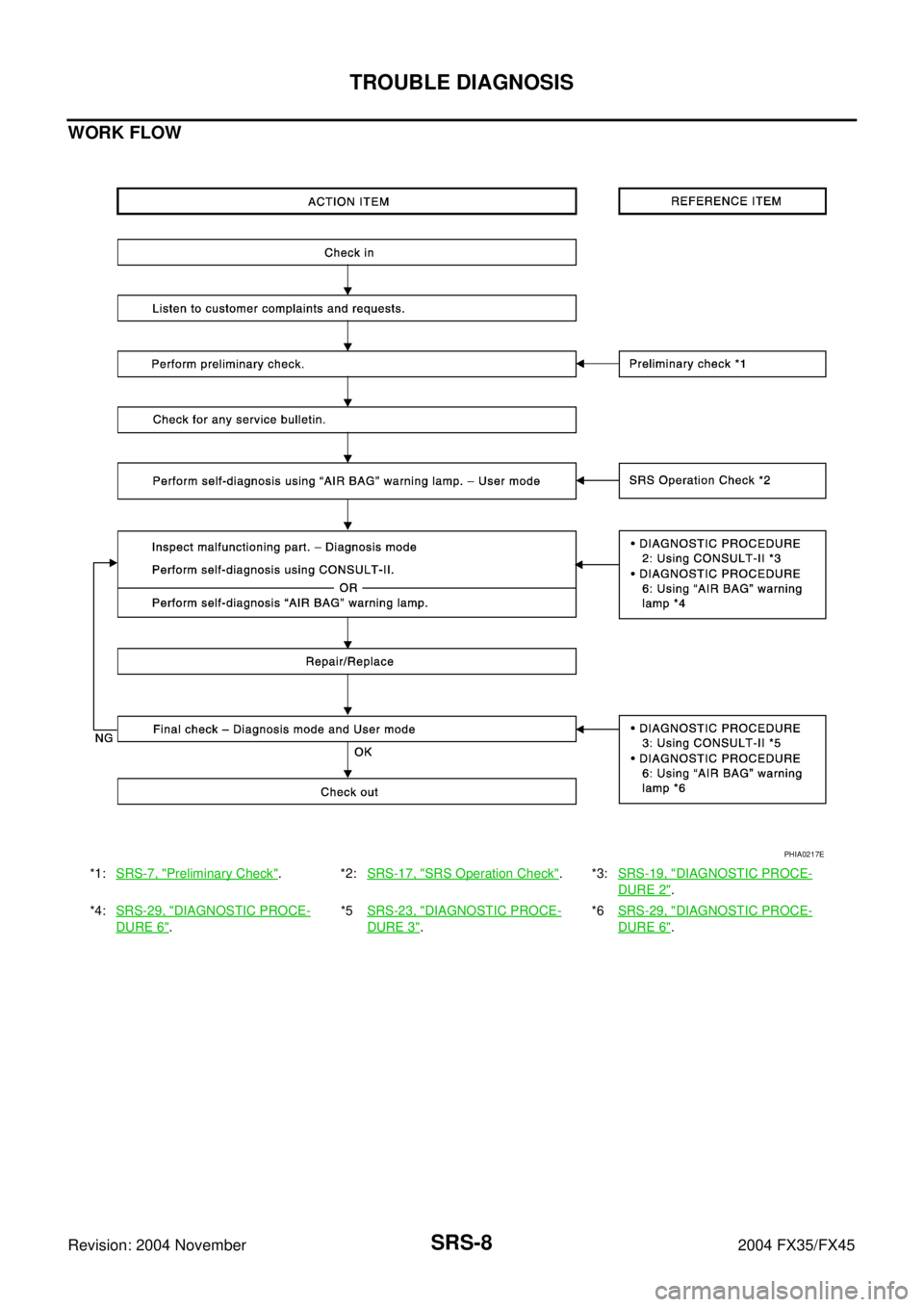

WORK FLOW
*1:SRS-7, "Preliminary Check".*2:SRS-17, "SRS Operation Check".*3:SRS-19, "DIAGNOSTIC PROCE-
DURE 2".
*4:SRS-29, "
DIAGNOSTIC PROCE-
DURE 6".*5SRS-23, "
DIAGNOSTIC PROCE-
DURE 3".*6SRS-29, "
DIAGNOSTIC PROCE-
DURE 6".
PHIA0217E
Page 4250 of 4449
TROUBLE DIAGNOSIS
SRS-9
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45
Component Parts LocationAHS000HM
PHIA0319E
1. Driver air bag module 2. Front passenger air bag module 3. Spiral cable
4. Front side air bag module 5. Diagnosis sensor unit 6. Side air bag (Satellite) sensor
7. Seat belt pre-tensioner 8. Seat belt buckle switch 9. Side curtain air bag module
10. Crash zone sensor
Page 4251 of 4449
SRS-10
TROUBLE DIAGNOSIS
Revision: 2004 November 2004 FX35/FX45

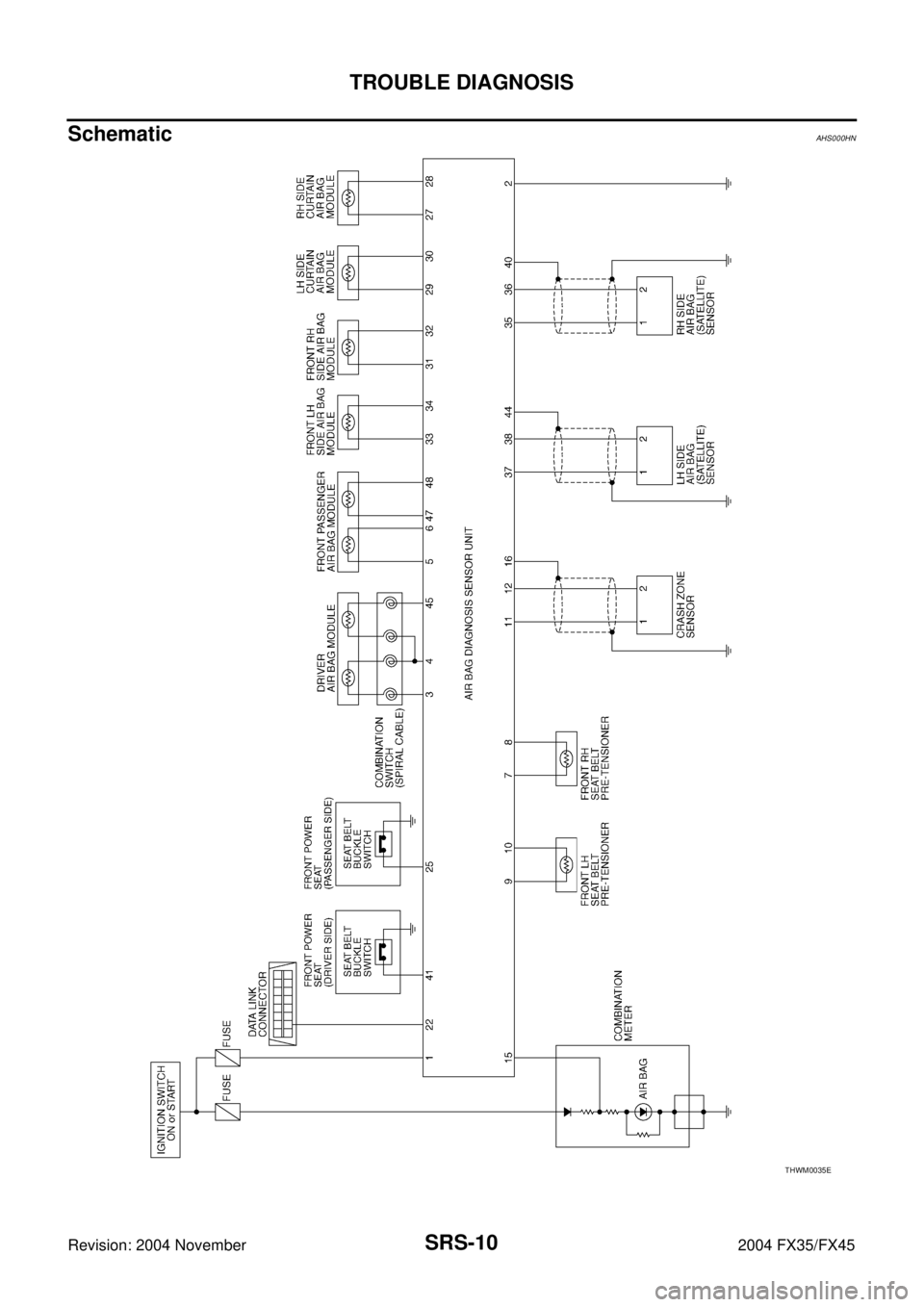

SchematicAHS000HN
THWM0035E
Page 4252 of 4449
TROUBLE DIAGNOSIS
SRS-11
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45

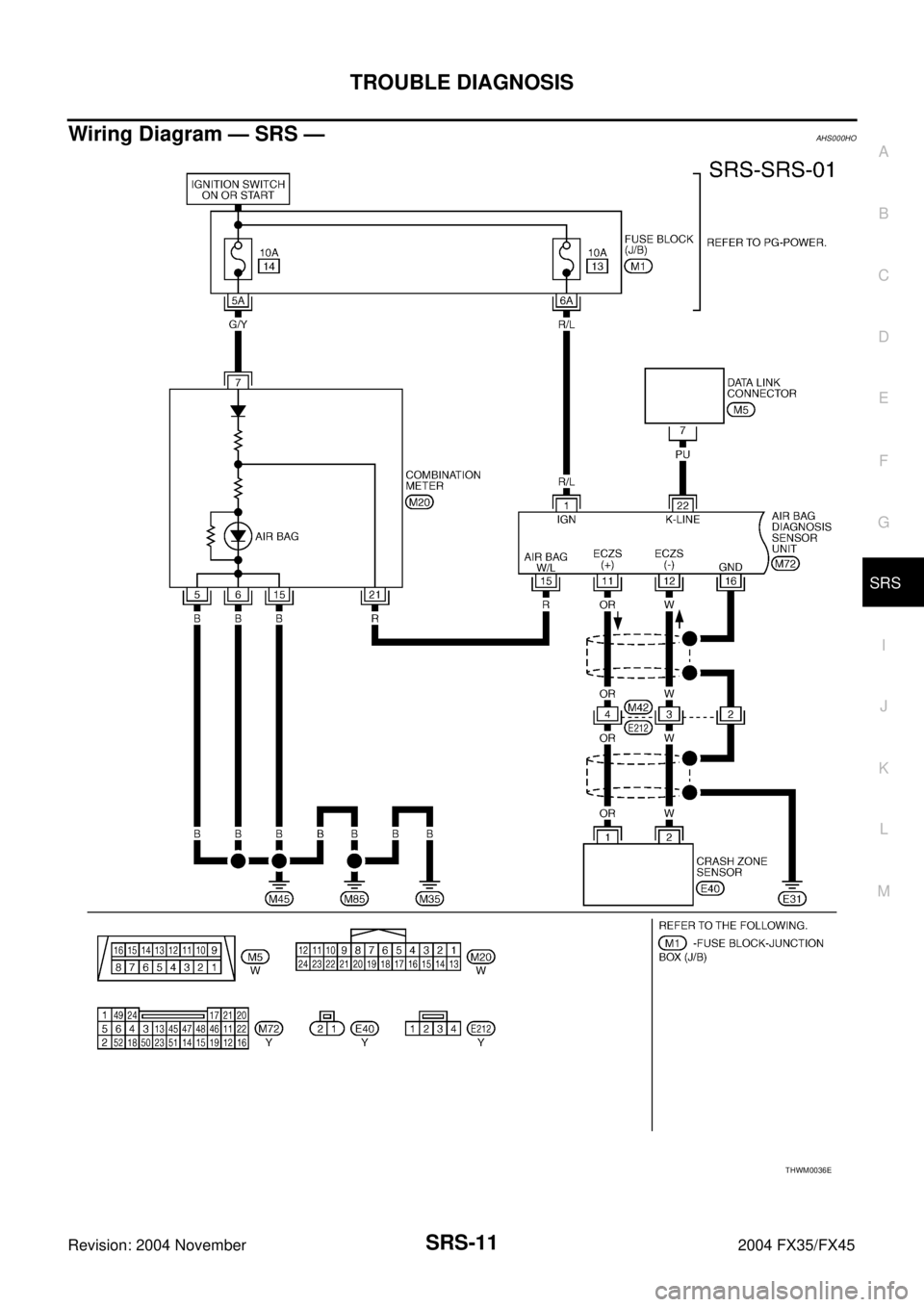

Wiring Diagram — SRS —AHS000HO
THWM0036E
Page 4253 of 4449
SRS-12
TROUBLE DIAGNOSIS
Revision: 2004 November 2004 FX35/FX45

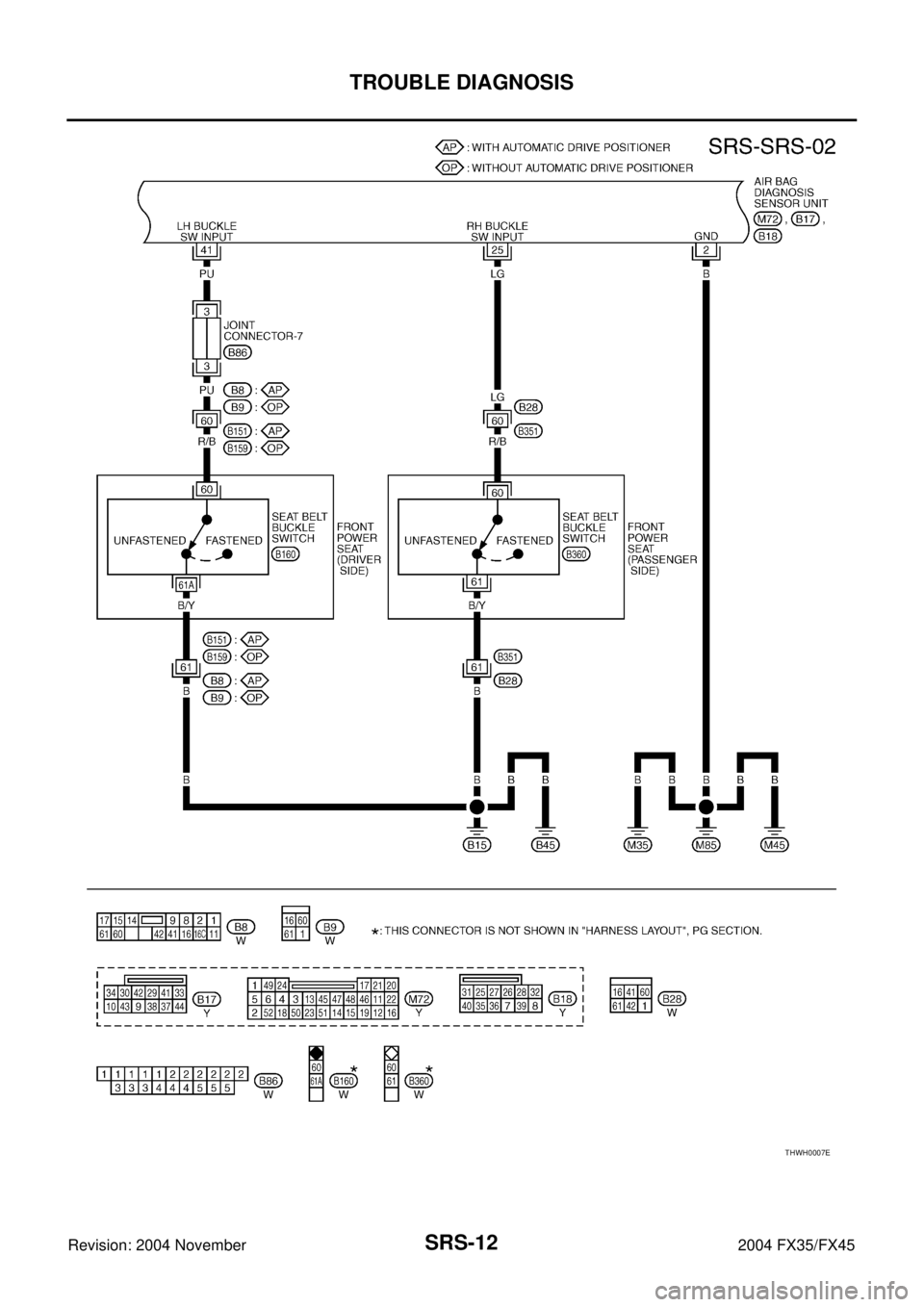

THWH0007E
Page 4254 of 4449
TROUBLE DIAGNOSIS
SRS-13
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45

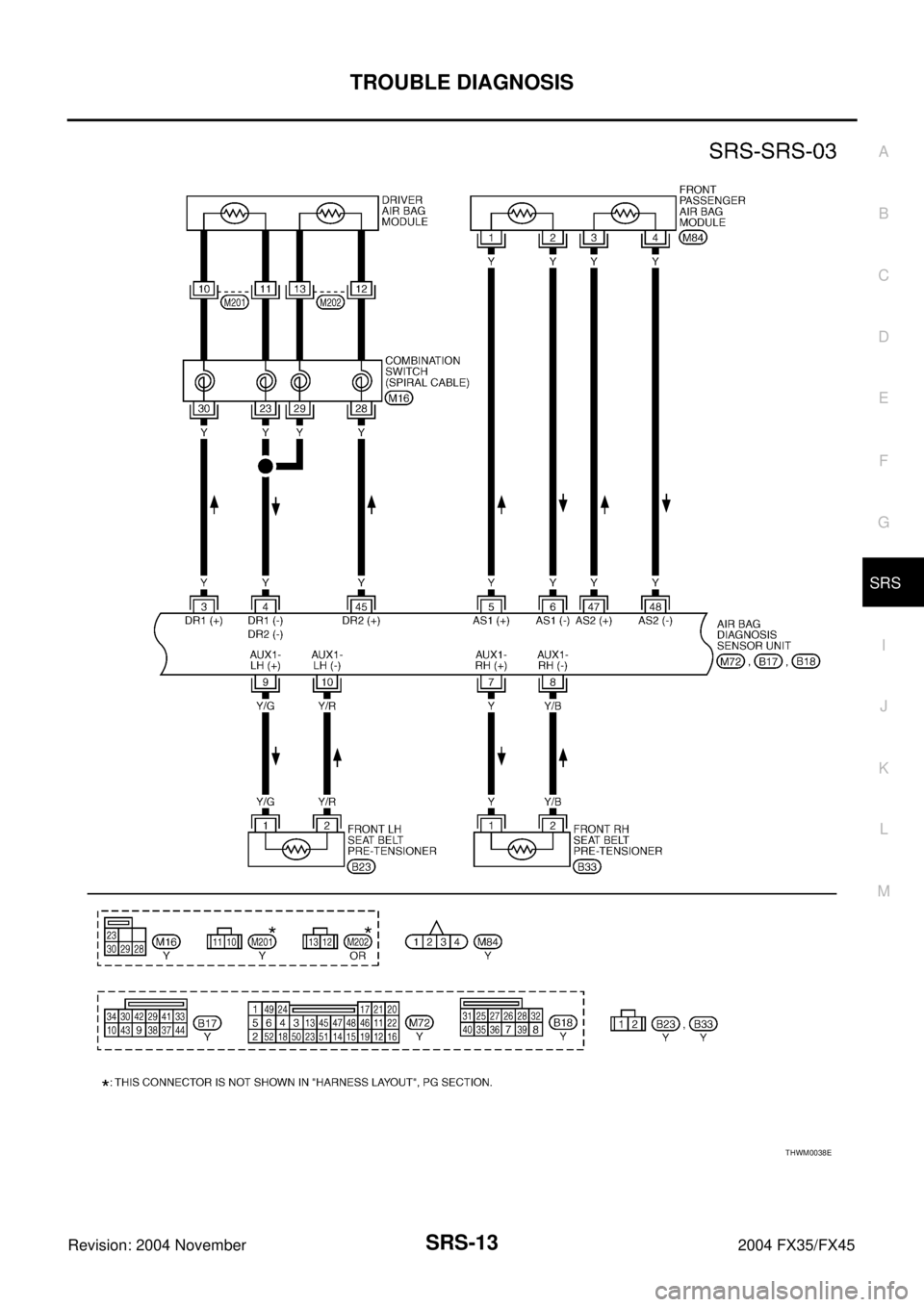

THWM0038E
Page 4255 of 4449
SRS-14
TROUBLE DIAGNOSIS
Revision: 2004 November 2004 FX35/FX45

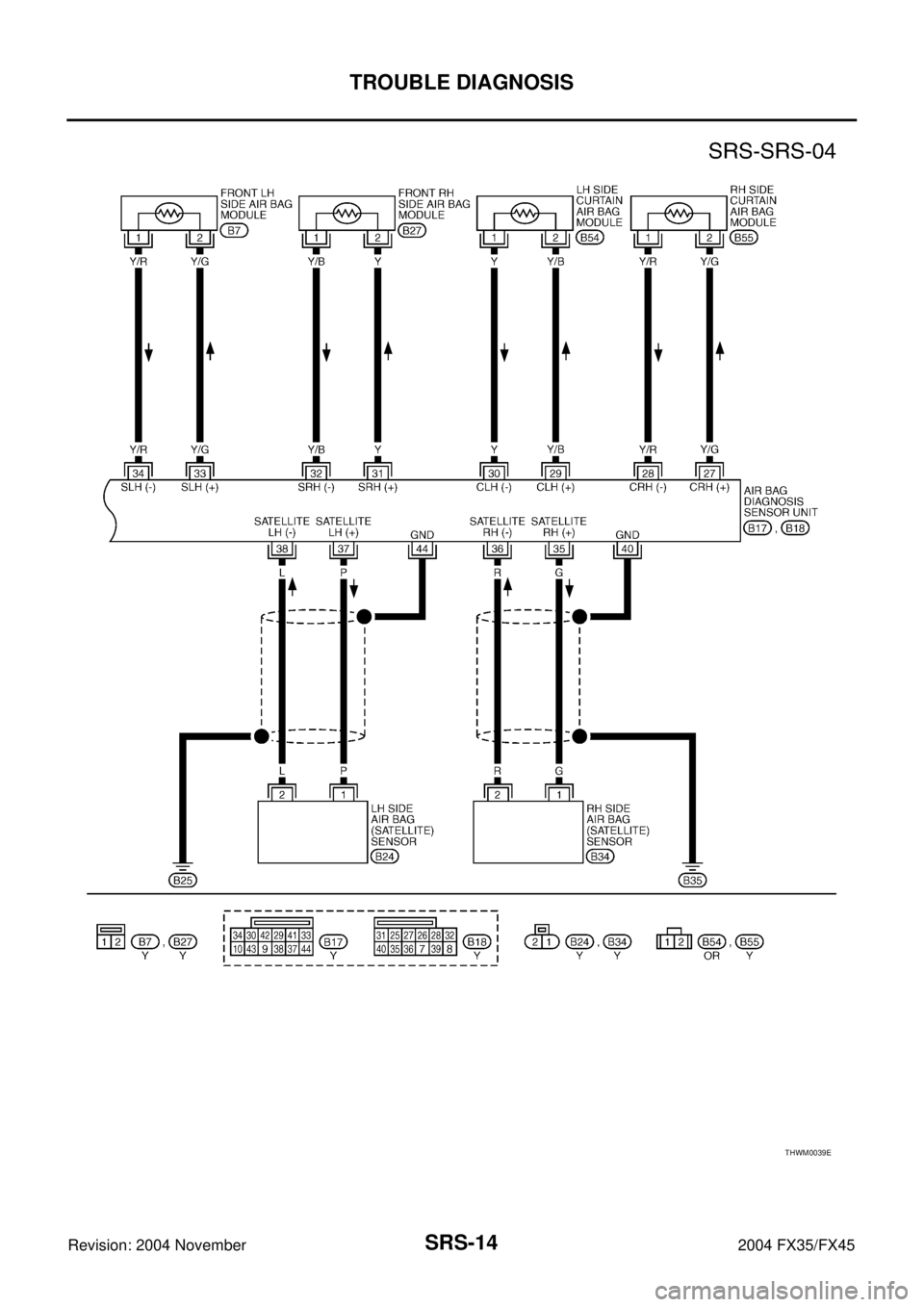

THWM0039E
Page 4256 of 4449
![INFINITI FX35 2004 Service Manual TROUBLE DIAGNOSIS
SRS-15
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45
CONSULT-II FunctionAHS000HP
DIAGNOSIS MODE FOR CONSULT-II
“SELF-DIAG [CURRENT]”
A current self-diagnosti INFINITI FX35 2004 Service Manual TROUBLE DIAGNOSIS
SRS-15
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45
CONSULT-II FunctionAHS000HP
DIAGNOSIS MODE FOR CONSULT-II
“SELF-DIAG [CURRENT]”
A current self-diagnosti](/manual-img/42/57021/w960_57021-4255.png)
TROUBLE DIAGNOSIS
SRS-15
C
D
E
F
G
I
J
K
L
MA
B
SRS
Revision: 2004 November 2004 FX35/FX45
CONSULT-II FunctionAHS000HP
DIAGNOSIS MODE FOR CONSULT-II
“SELF-DIAG [CURRENT]”
A current self-diagnostic results (also indicated by the number of warning lamp flashes in the Diagnosis
mode) is displayed on the CONSULT-II screen in real time. This refers to a malfunctioning part requiring
repairs.
“SELF-DIAG [PAST]”
Diagnosis results previously stored in the memory are displayed on the CONSULT-II screen. The stored
results are not erased until memory erasing is executed.
“TROUBLE DIAG RECORD”
With TROUBLE DIAG RECORD, diagnosis results previously erased by a reset operation can be dis-
played on the CONSULT-II screen.
“ECU DISCRIMINATED NO.”
The diagnosis sensor unit for each vehicle model is assigned
with its own, individual classification number. This number will
be displayed on the CONSULT-II screen, as shown. When
replacing the diagnosis sensor unit, refer to the part number for
the compatibility. After installation, replacement with a correct
unit can be checked by confirming this classification number on
the CONSULT-II screen.
After repair, make sure the discriminated number of diagnosis
sensor unit installed to vehicle are same. Refer to SRS-48,
"ECU DISCRIMINATED NO." .
HOW TO CHANGE SELF-DIAGNOSIS MODE WITH CONSULT-II
From User Mode to Diagnosis Mode
After selecting “AIR BAG” on the “SELECT SYSTEM” screen, User mode automatically changes to Diagnosis
mode.
From Diagnosis Mode to User Mode
To return to User mode from Diagnosis mode, touch “BACK” key of CONSULT-II until “SELECT SYSTEM”
appears, then diagnosis mode automatically changes to User mode.
PHIA0218E
SRS803
SRS804
