Page 3865 of 4449
PG-30
IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)
Revision: 2004 November 2004 FX35/FX45
Removal and Installation of IPDM E/RAKS005SM
REMOVAL
1. Remove battery. Refer to SC-9, "Removal and Installation" in “Starting and Charging System (SC)” sec-
tion.
2. Remove IPDM E/R cover A. While pressing pawl on backside of
IPDM E/R cover B toward vehicle front to unlock, lift up IPDM E/
R.
3. While pressing pawls on right and left side of IPDM E/R, remove
IPDM E/R cover B from IPDM E/R.
4. Remove harness connector from IPDM E/R.
INSTALLATION
Install in the reverse order of removal.
SKIA4968E
SKIA1902E
SKIA4969E
Page 3866 of 4449
GROUND
PG-31
C
D
E
F
G
H
I
J
L
MA
B
PG
Revision: 2004 November 2004 FX35/FX45
GROUND PFP:00011
Ground Distribution AKS007VZ

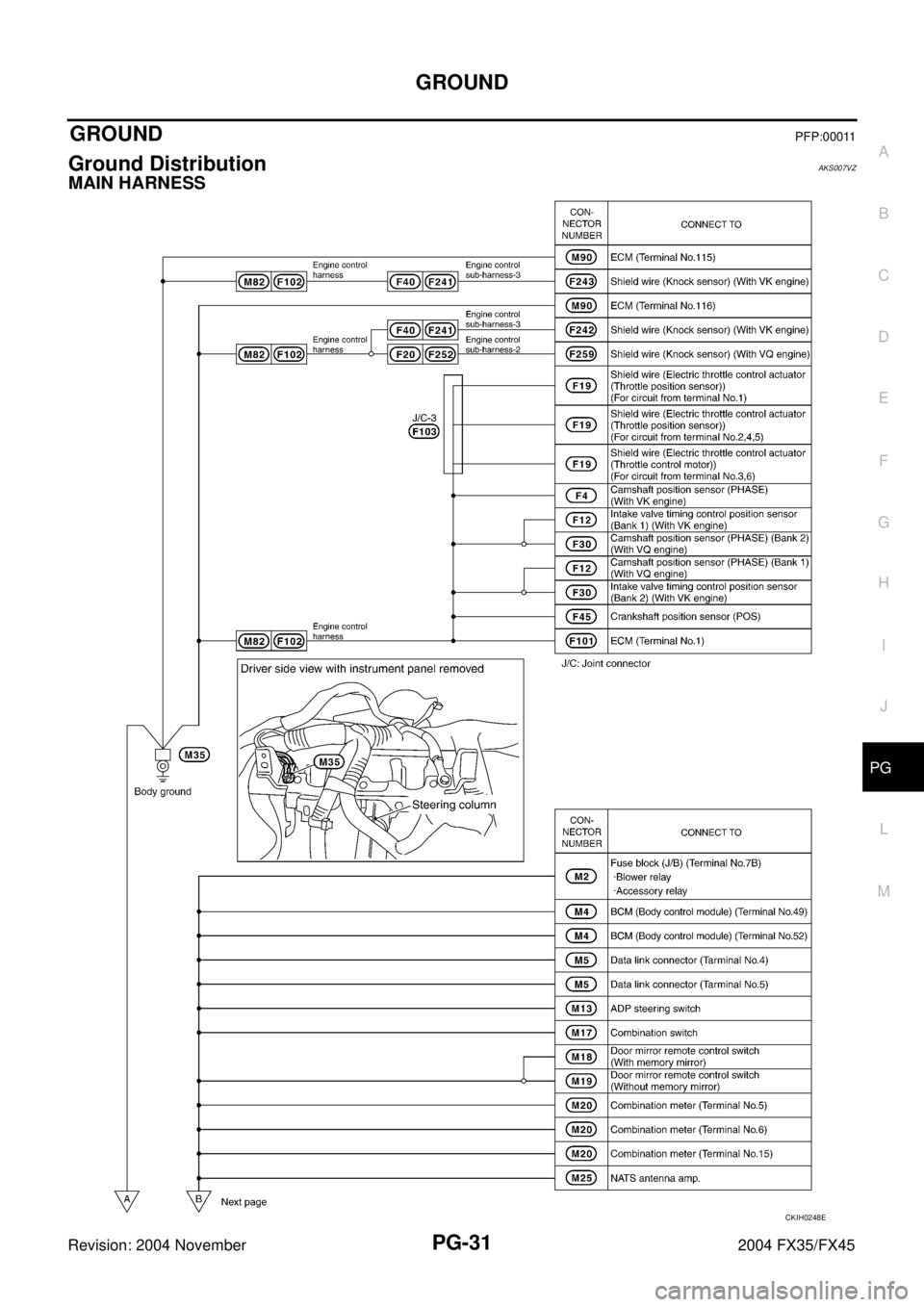

MAIN HARNESS
CKIH0248E
Page 3867 of 4449
PG-32
GROUND
Revision: 2004 November 2004 FX35/FX45

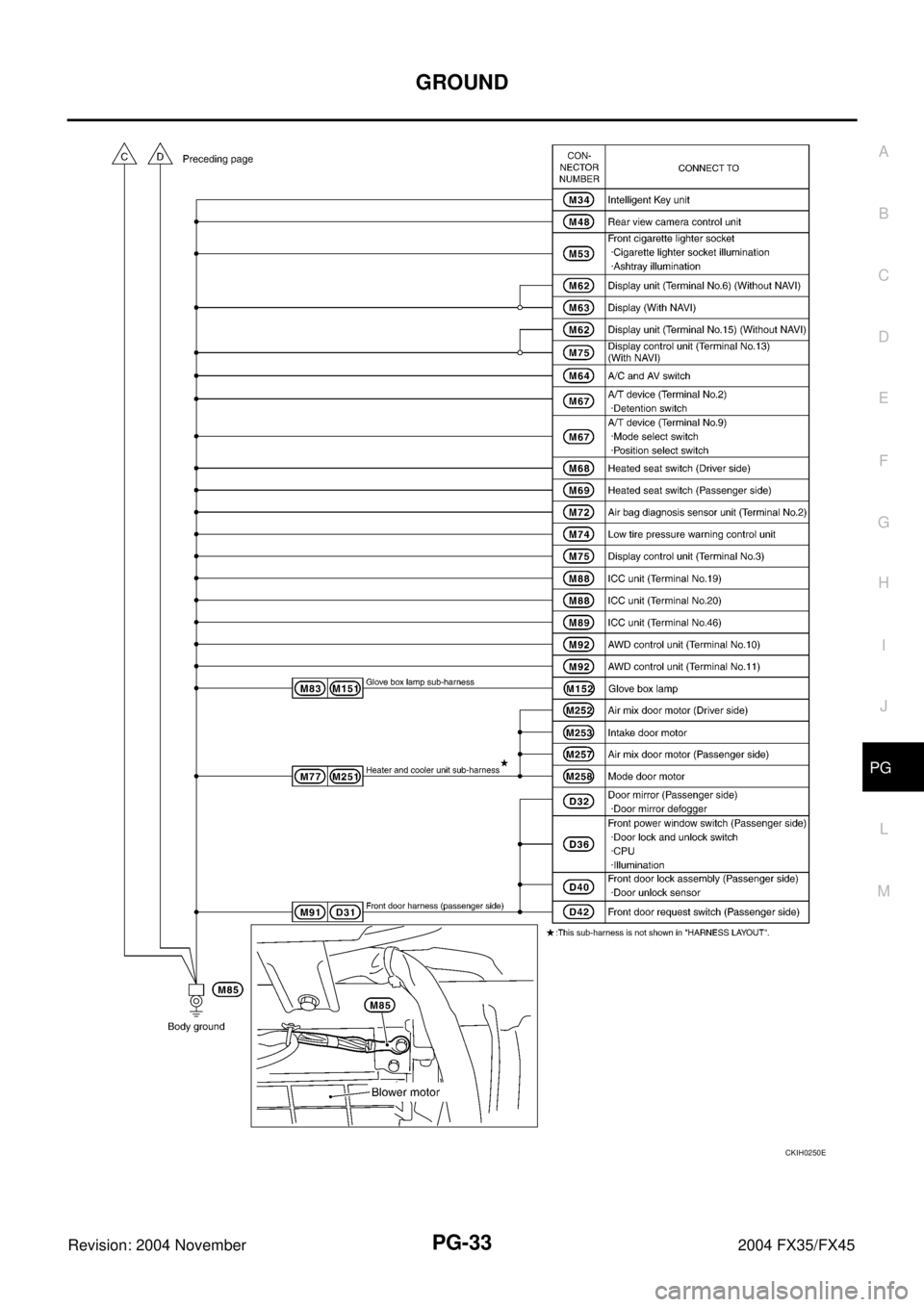

CKIH0249E
Page 3868 of 4449
GROUND
PG-33
C
D
E
F
G
H
I
J
L
MA
B
PG
Revision: 2004 November 2004 FX35/FX45

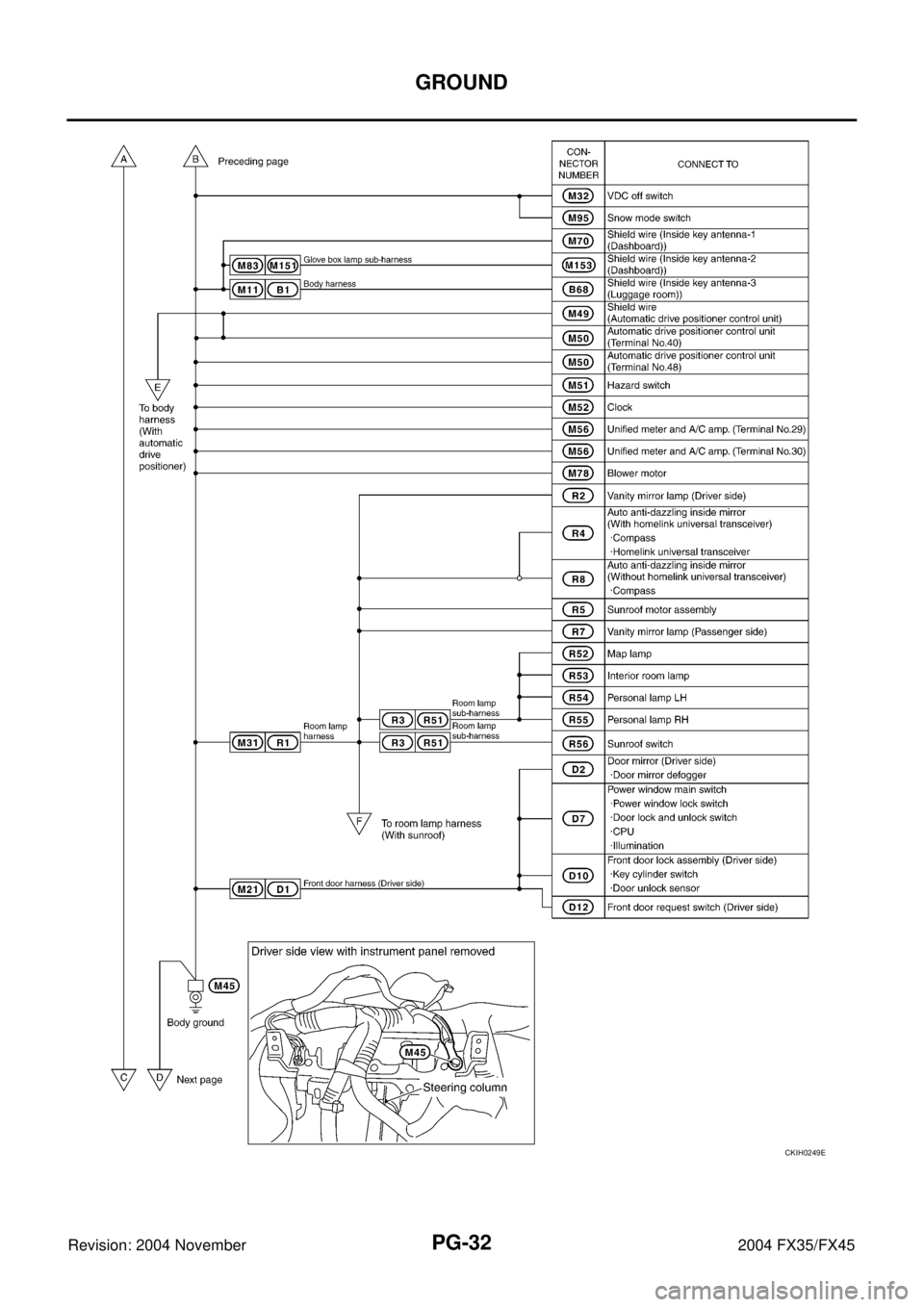

CKIH0250E
Page 3869 of 4449
PG-34
GROUND
Revision: 2004 November 2004 FX35/FX45
ENGINE ROOM HARNESS
CKIM0200E
Page 3870 of 4449
GROUND
PG-35
C
D
E
F
G
H
I
J
L
MA
B
PG
Revision: 2004 November 2004 FX35/FX45

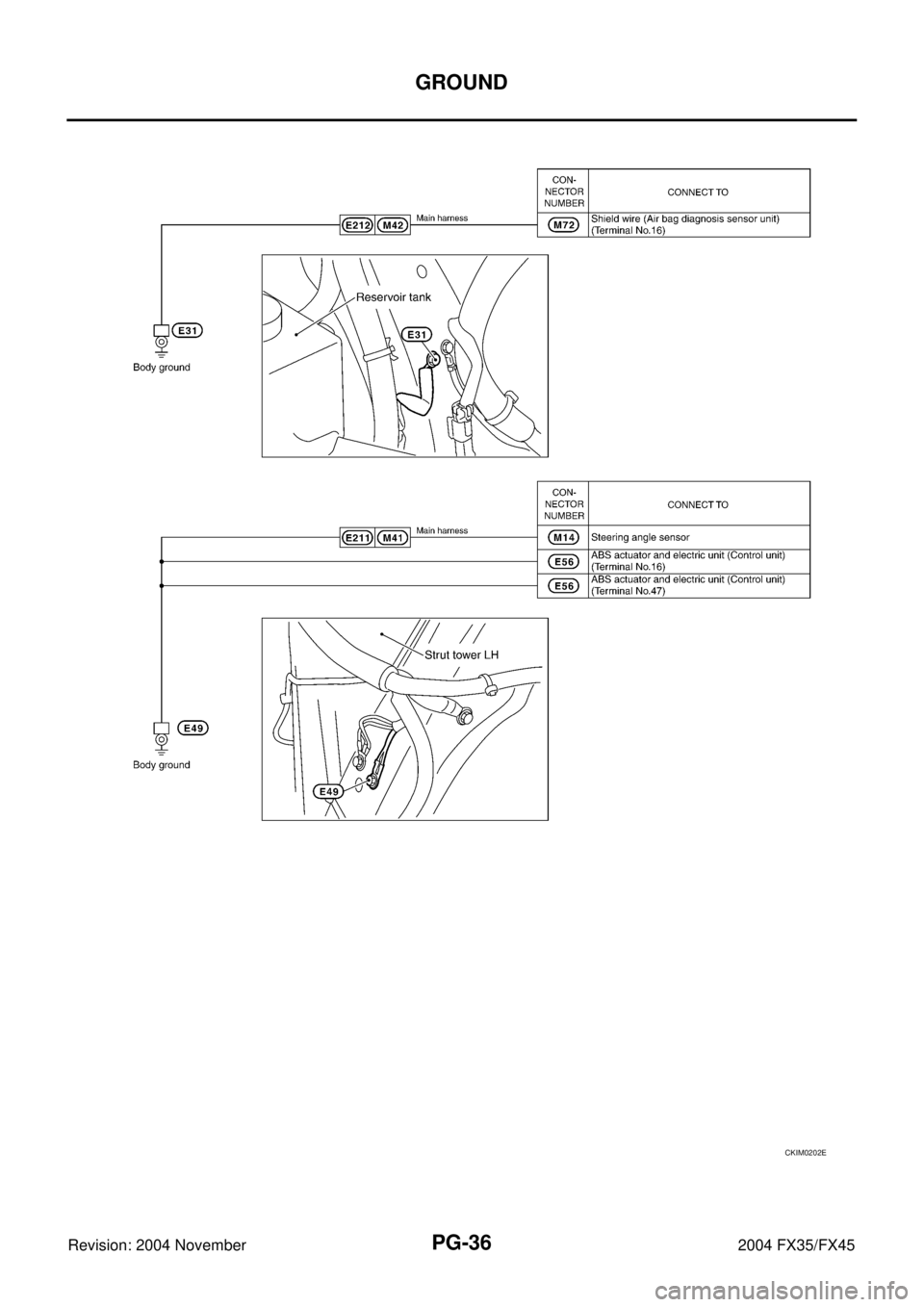

CKIM0201E
Page 3871 of 4449
PG-36
GROUND
Revision: 2004 November 2004 FX35/FX45
CKIM0202E
Page 3872 of 4449
GROUND
PG-37
C
D
E
F
G
H
I
J
L
MA
B
PG
Revision: 2004 November 2004 FX35/FX45
ENGINE HARNESS/VK ENGINE MODELS
CKIM0203E
