Page 1073 of 4449
BL-266
BODY REPAIR
Revision: 2004 November2004 FX35/FX45

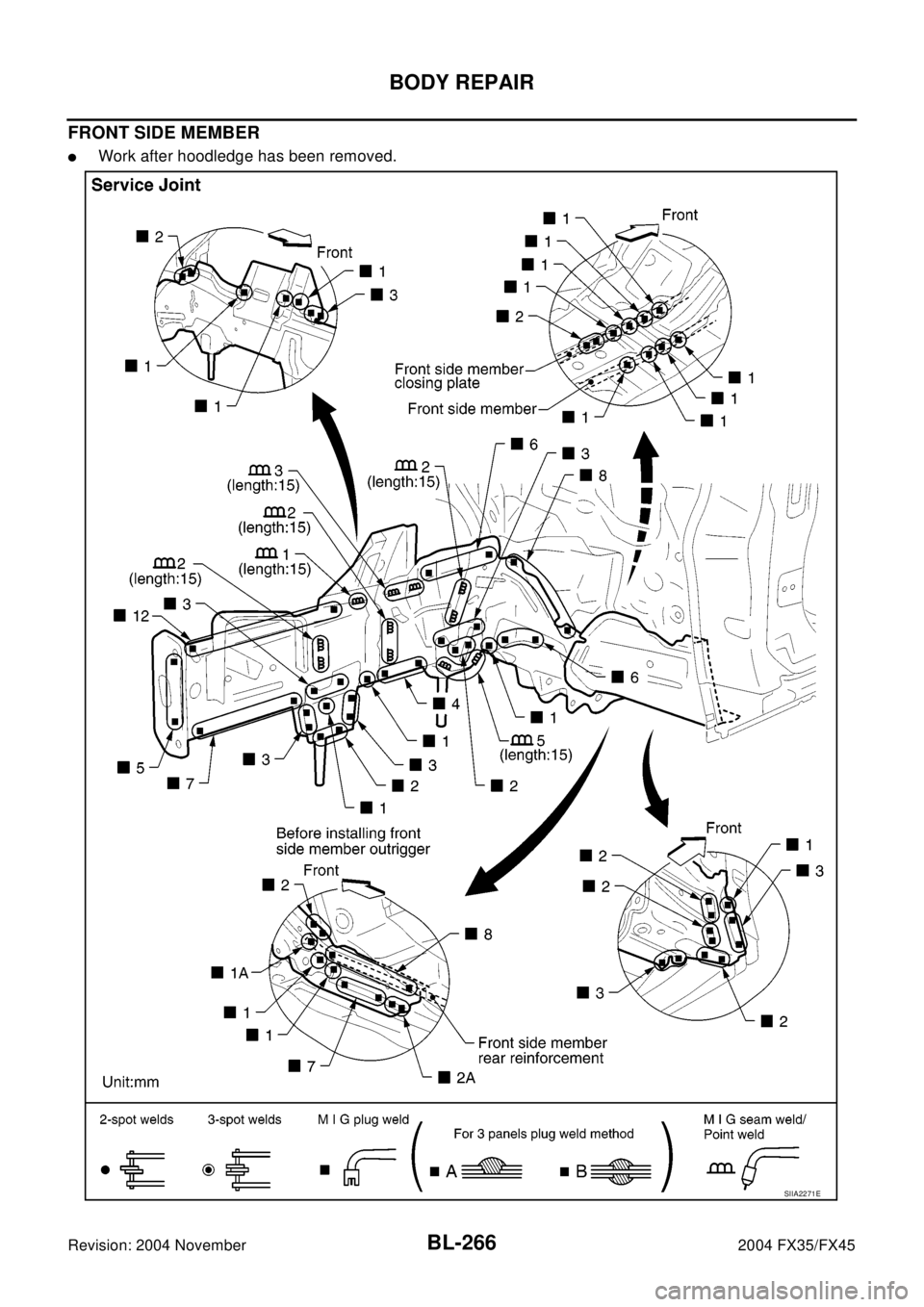

FRONT SIDE MEMBER
lWork after hoodledge has been removed.
SIIA2271E
Page 1074 of 4449
BODY REPAIR
BL-267
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2004 November2004 FX35/FX45
SIIA2272E

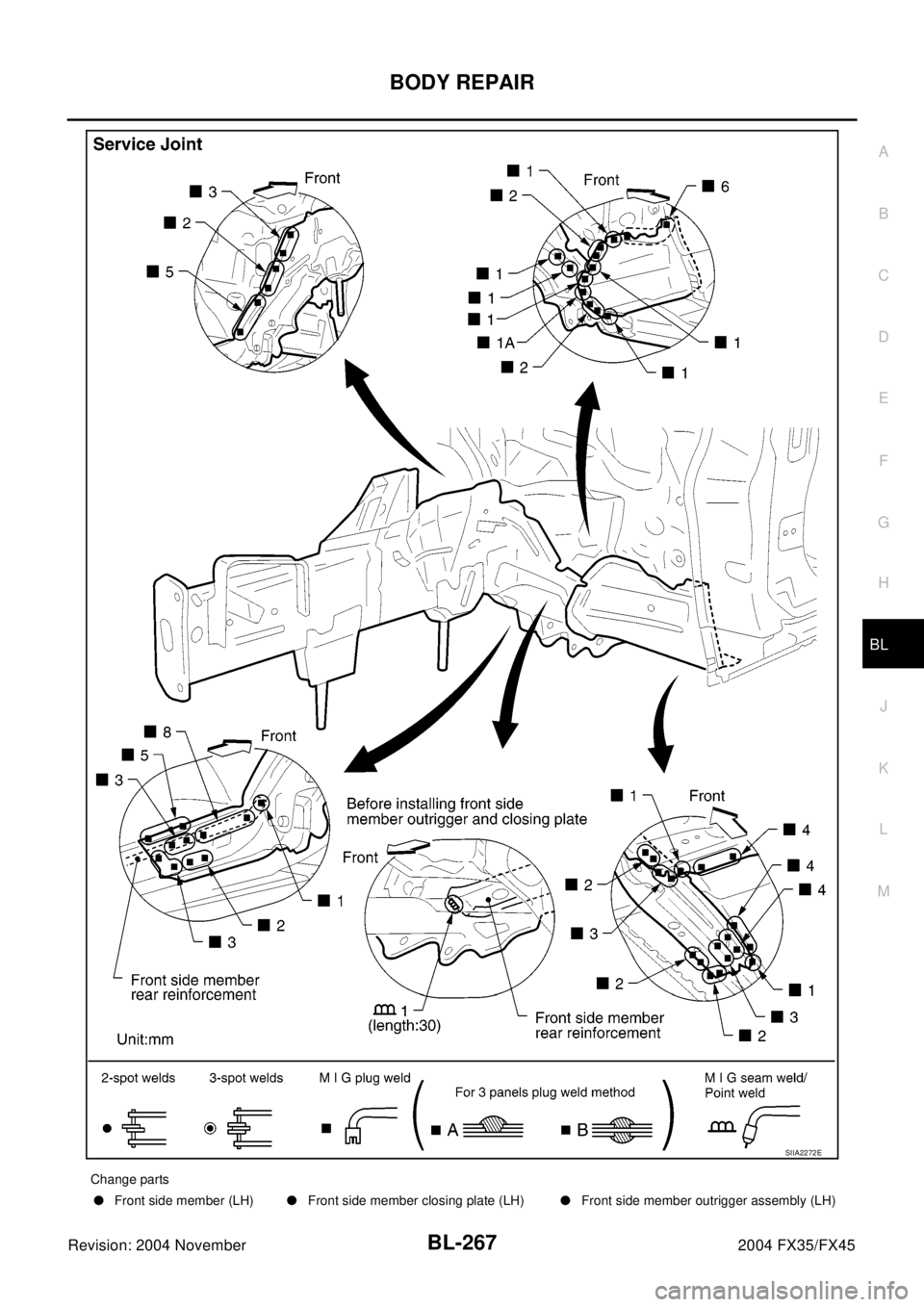

Change parts
lFront side member (LH)lFront side member closing plate (LH)lFront side member outrigger assembly (LH)
Page 1075 of 4449
BL-268
BODY REPAIR
Revision: 2004 November2004 FX35/FX45

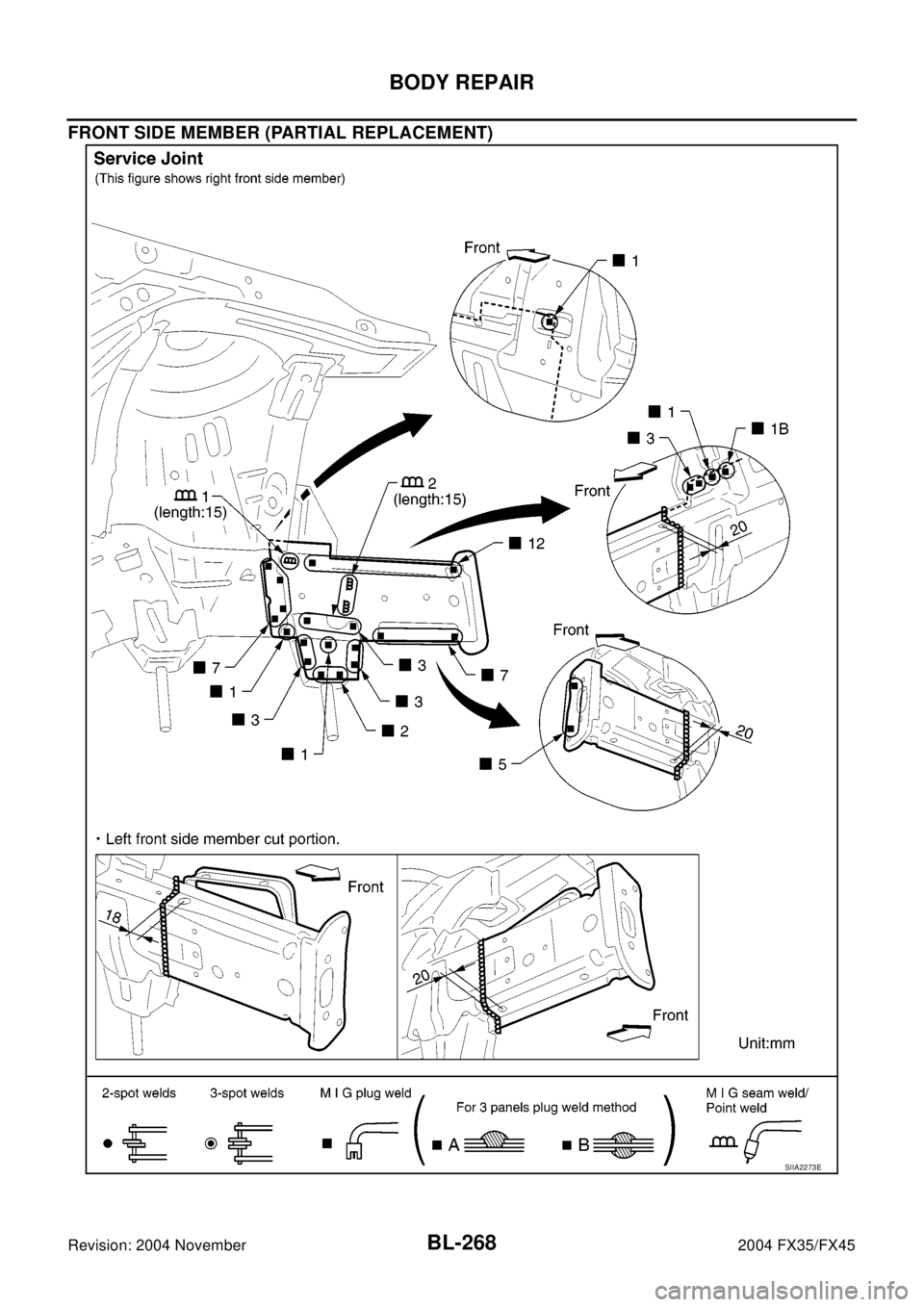

FRONT SIDE MEMBER (PARTIAL REPLACEMENT)
SIIA2273E
Page 1076 of 4449
BODY REPAIR
BL-269
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2004 November2004 FX35/FX45
Change parts
lFront side member (LH)lFront side member closing plate (LH)lFront side member outrigger assembly (LH)
Page 1077 of 4449
BL-270
BODY REPAIR
Revision: 2004 November2004 FX35/FX45

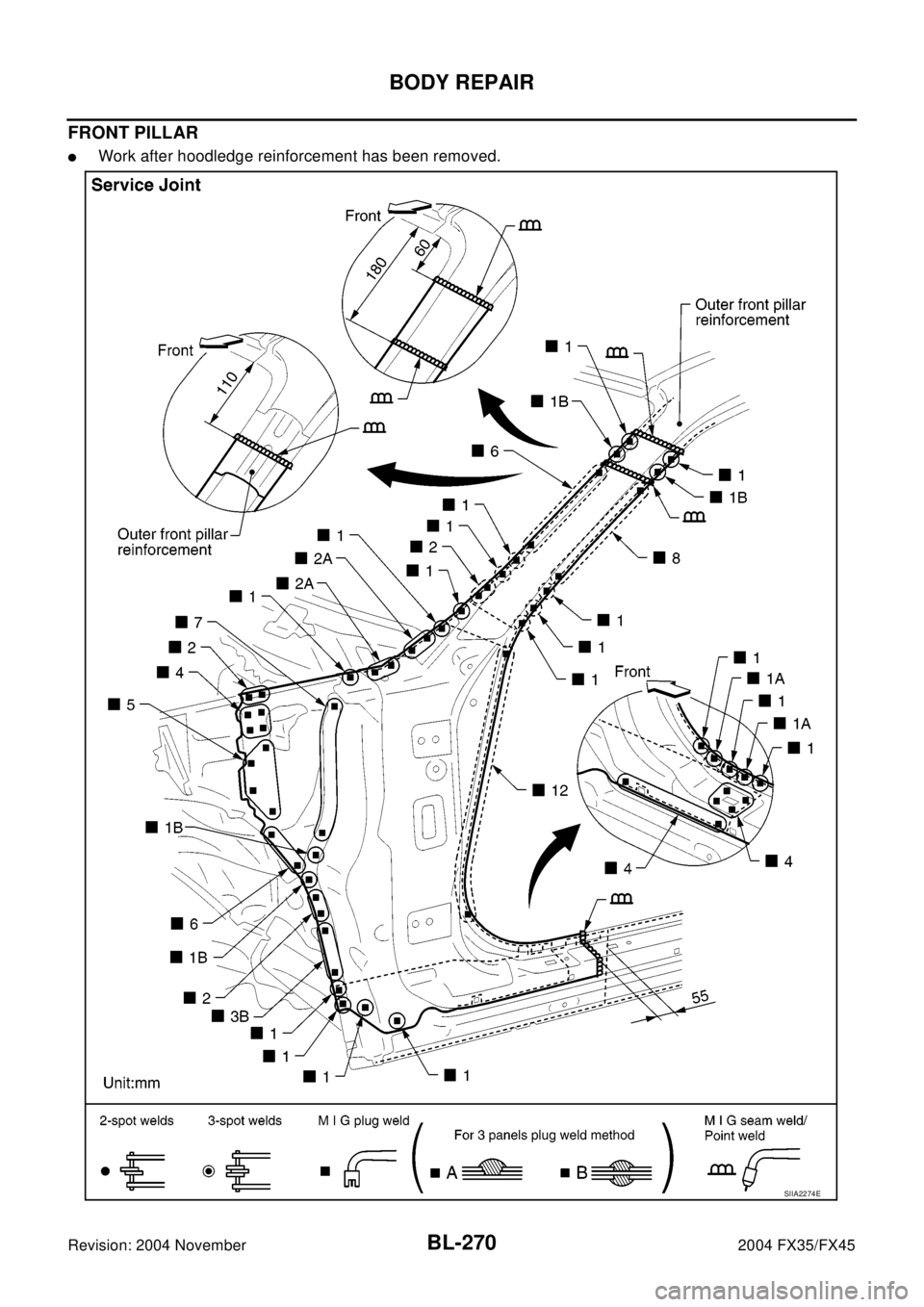

FRONT PILLAR
lWork after hoodledge reinforcement has been removed.
SIIA2274E
Page 1078 of 4449
BODY REPAIR
BL-271
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2004 November2004 FX35/FX45

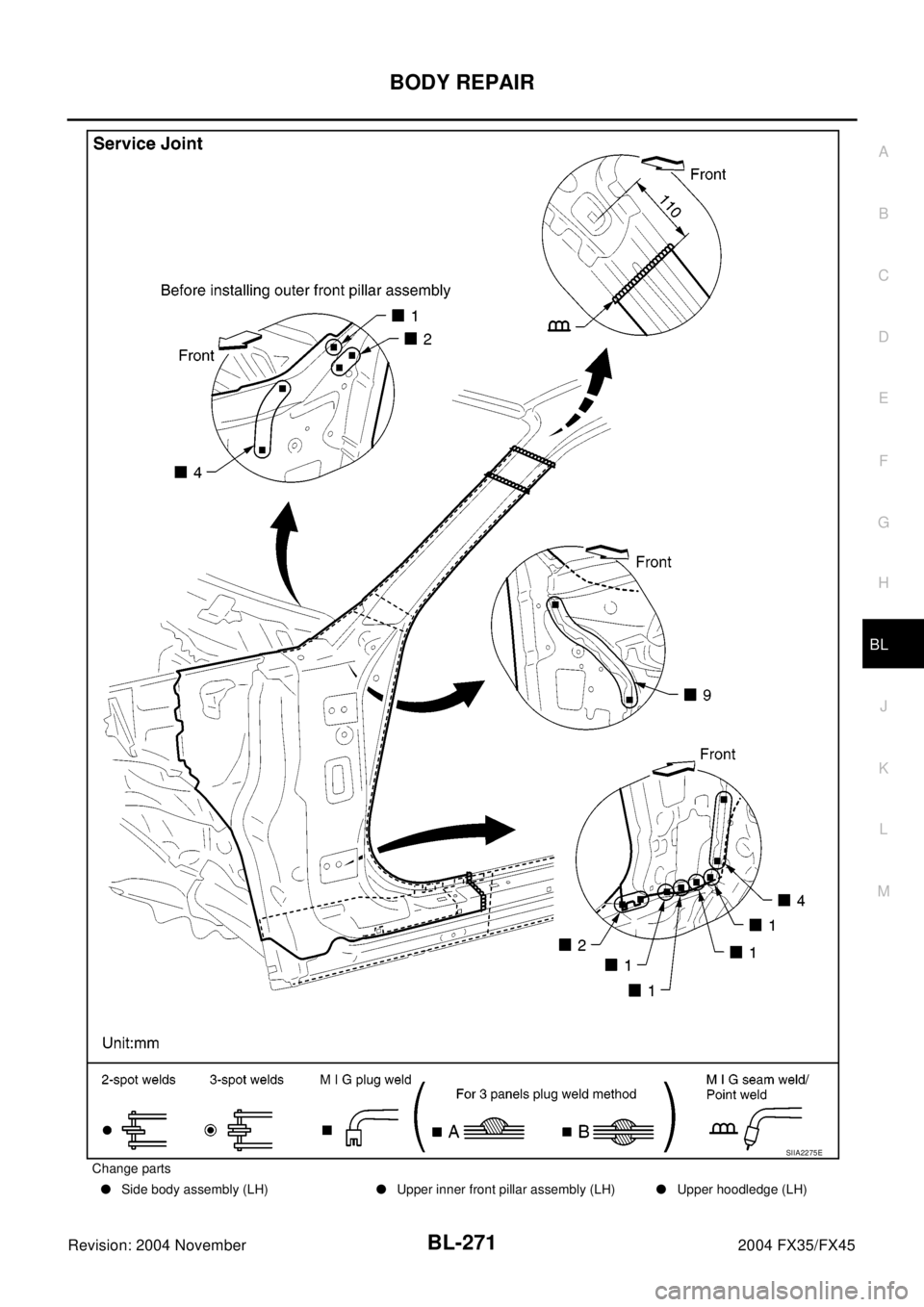

Change parts
lSide body assembly (LH)lUpper inner front pillar assembly (LH)lUpper hoodledge (LH)
SIIA2275E
Page 1079 of 4449
BL-272
BODY REPAIR
Revision: 2004 November2004 FX35/FX45

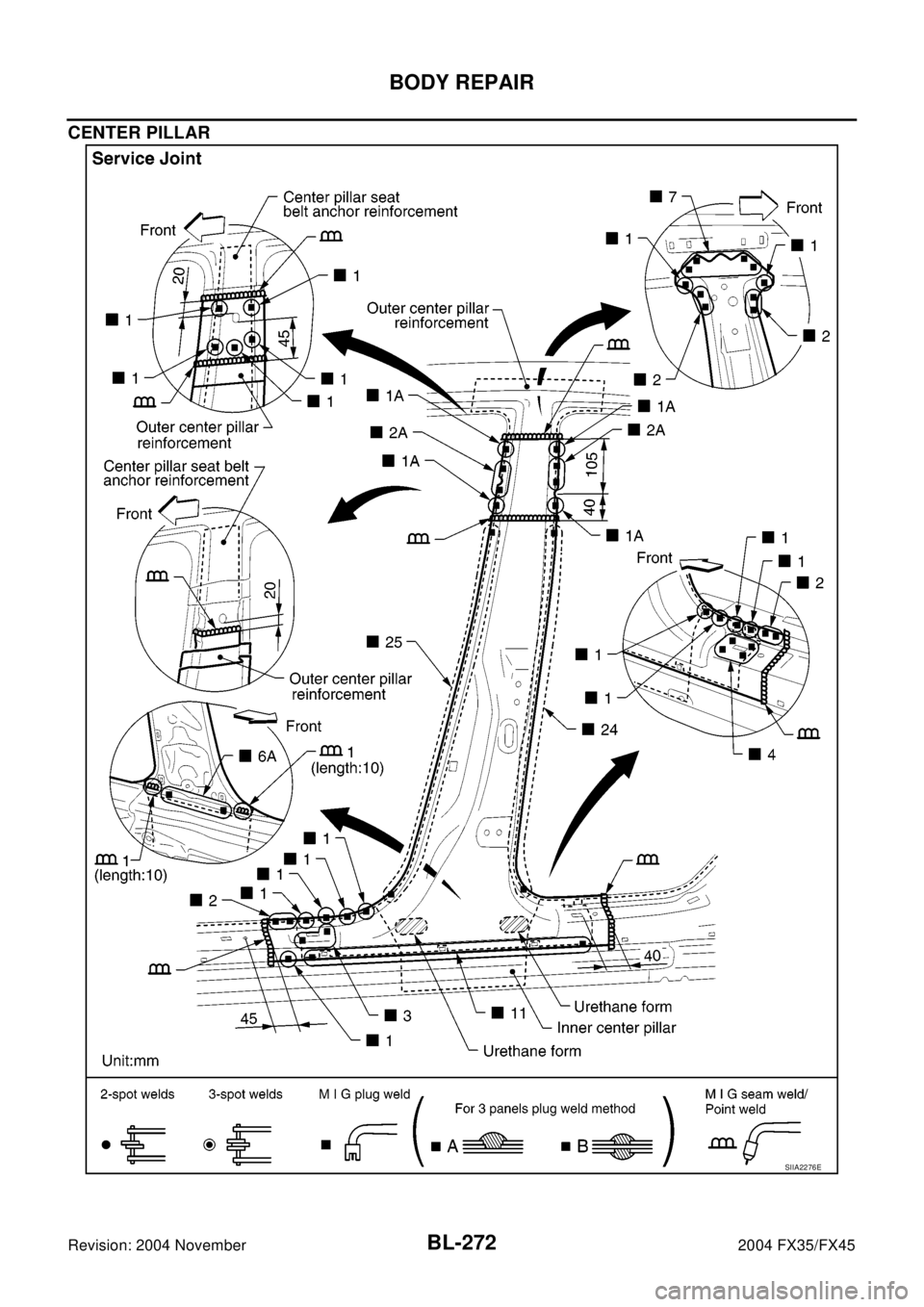

CENTER PILLAR
SIIA2276E
Page 1080 of 4449
BODY REPAIR
BL-273
C
D
E
F
G
H
J
K
L
MA
B
BL
Revision: 2004 November2004 FX35/FX45

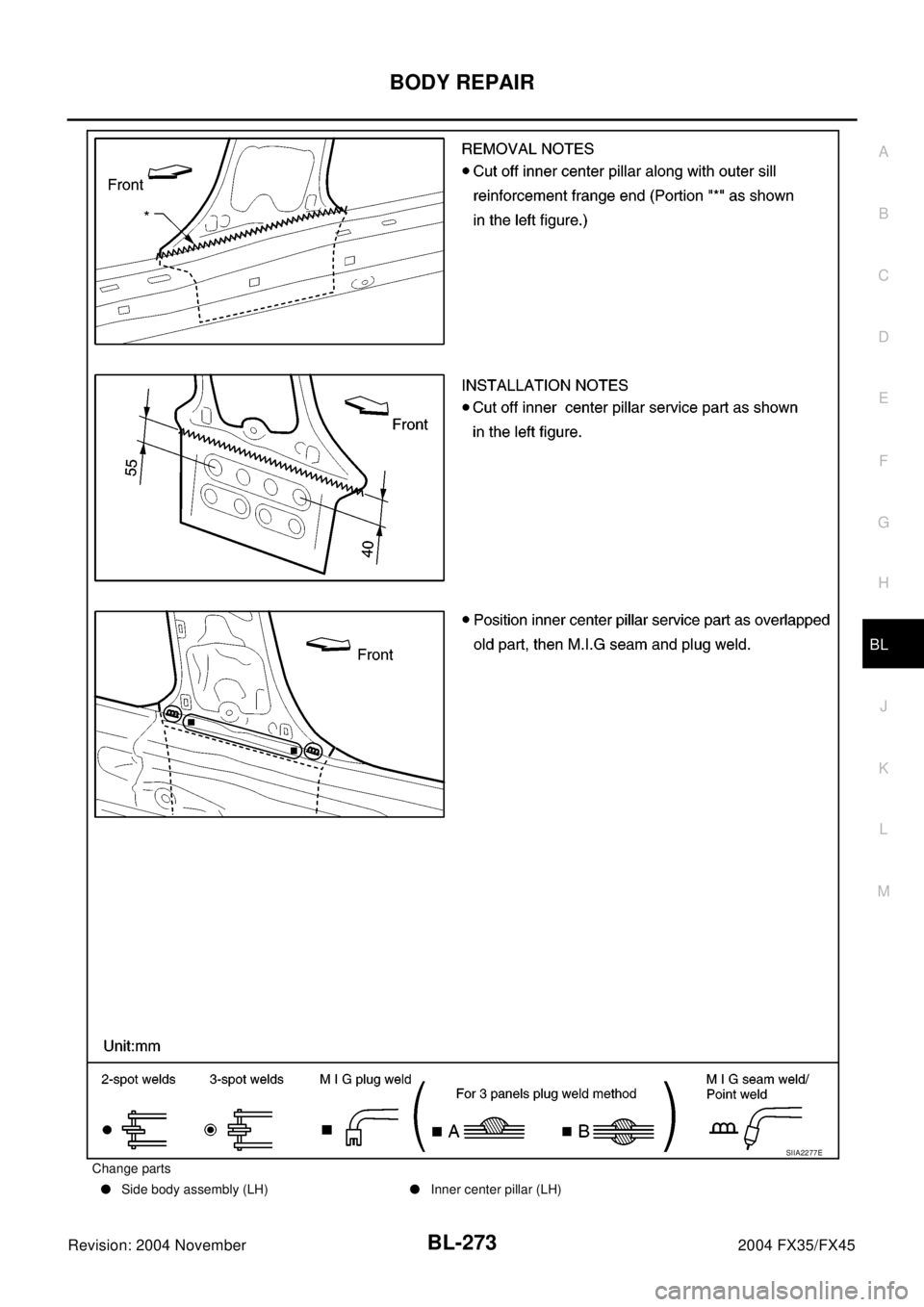

Change parts
lSide body assembly (LH)lInner center pillar (LH)
SIIA2277E
