Page 3025 of 4284

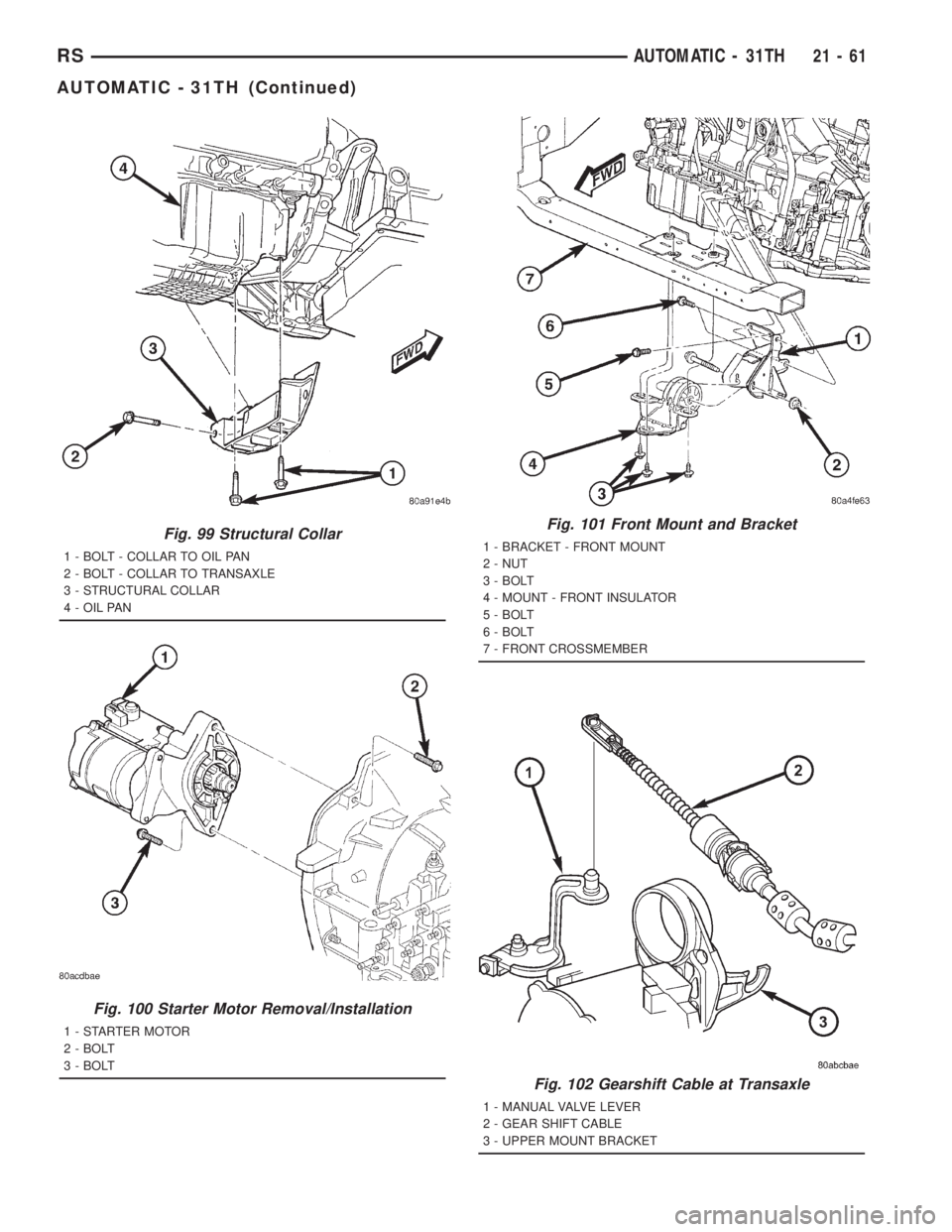

Fig. 99 Structural Collar
1 - BOLT - COLLAR TO OIL PAN
2 - BOLT - COLLAR TO TRANSAXLE
3 - STRUCTURAL COLLAR
4 - OIL PAN
Fig. 100 Starter Motor Removal/Installation
1 - STARTER MOTOR
2 - BOLT
3 - BOLT
Fig. 101 Front Mount and Bracket
1 - BRACKET - FRONT MOUNT
2 - NUT
3 - BOLT
4 - MOUNT - FRONT INSULATOR
5 - BOLT
6 - BOLT
7 - FRONT CROSSMEMBER
Fig. 102 Gearshift Cable at Transaxle
1 - MANUAL VALVE LEVER
2 - GEAR SHIFT CABLE
3 - UPPER MOUNT BRACKET
RSAUTOMATIC - 31TH21-61
AUTOMATIC - 31TH (Continued)
Page 3026 of 4284

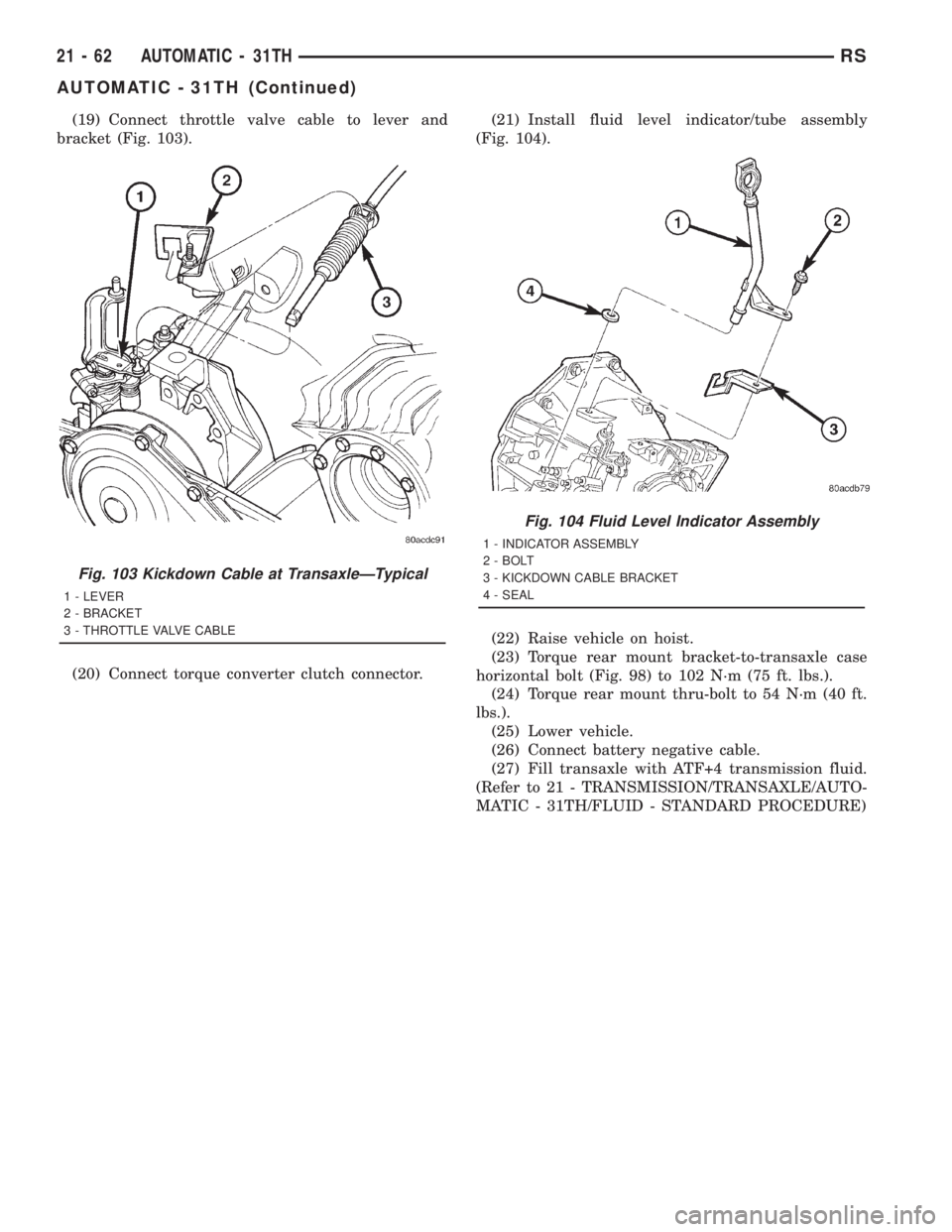

(19) Connect throttle valve cable to lever and
bracket (Fig. 103).
(20) Connect torque converter clutch connector.(21) Install fluid level indicator/tube assembly
(Fig. 104).
(22) Raise vehicle on hoist.
(23) Torque rear mount bracket-to-transaxle case
horizontal bolt (Fig. 98) to 102 N´m (75 ft. lbs.).
(24) Torque rear mount thru-bolt to 54 N´m (40 ft.
lbs.).
(25) Lower vehicle.
(26) Connect battery negative cable.
(27) Fill transaxle with ATF+4 transmission fluid.
(Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - 31TH/FLUID - STANDARD PROCEDURE)
Fig. 103 Kickdown Cable at TransaxleÐTypical
1 - LEVER
2 - BRACKET
3 - THROTTLE VALVE CABLE
Fig. 104 Fluid Level Indicator Assembly
1 - INDICATOR ASSEMBLY
2 - BOLT
3 - KICKDOWN CABLE BRACKET
4 - SEAL
21 - 62 AUTOMATIC - 31THRS
AUTOMATIC - 31TH (Continued)
Page 3027 of 4284

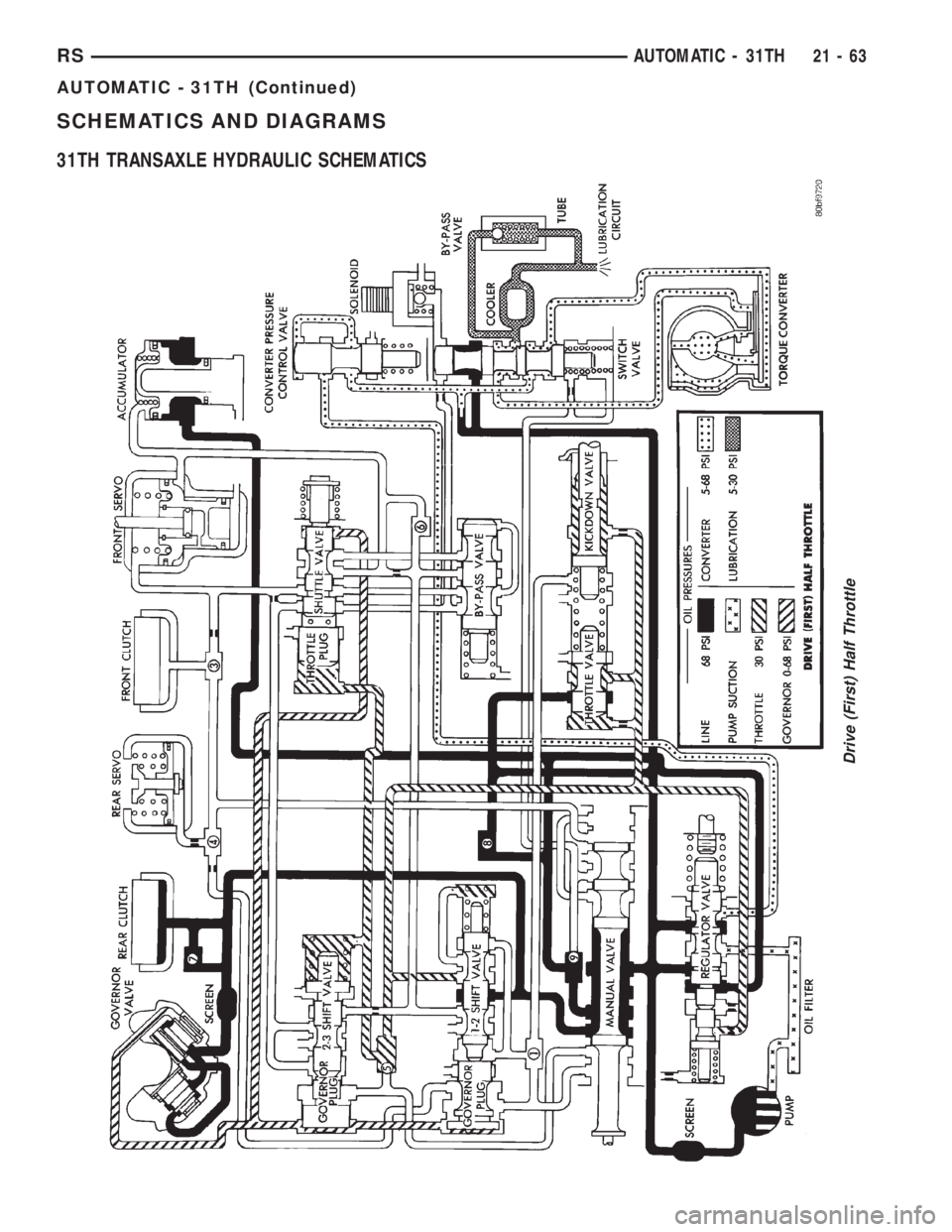

SCHEMATICS AND DIAGRAMS
31TH TRANSAXLE HYDRAULIC SCHEMATICS
Drive (First) Half Throttle
RSAUTOMATIC - 31TH21-63
AUTOMATIC - 31TH (Continued)
Page 3028 of 4284

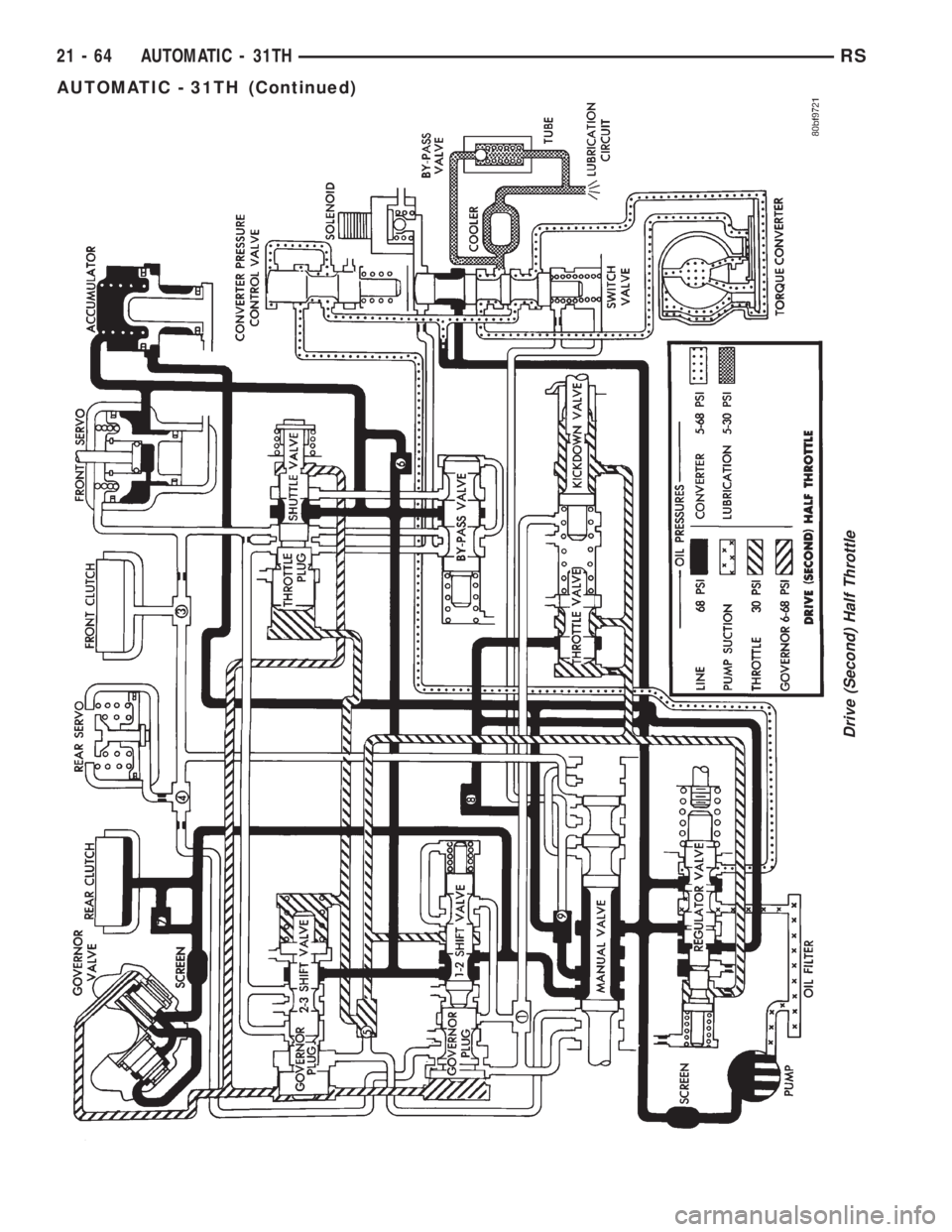

Drive (Second) Half Throttle
21 - 64 AUTOMATIC - 31THRS
AUTOMATIC - 31TH (Continued)
Page 3029 of 4284

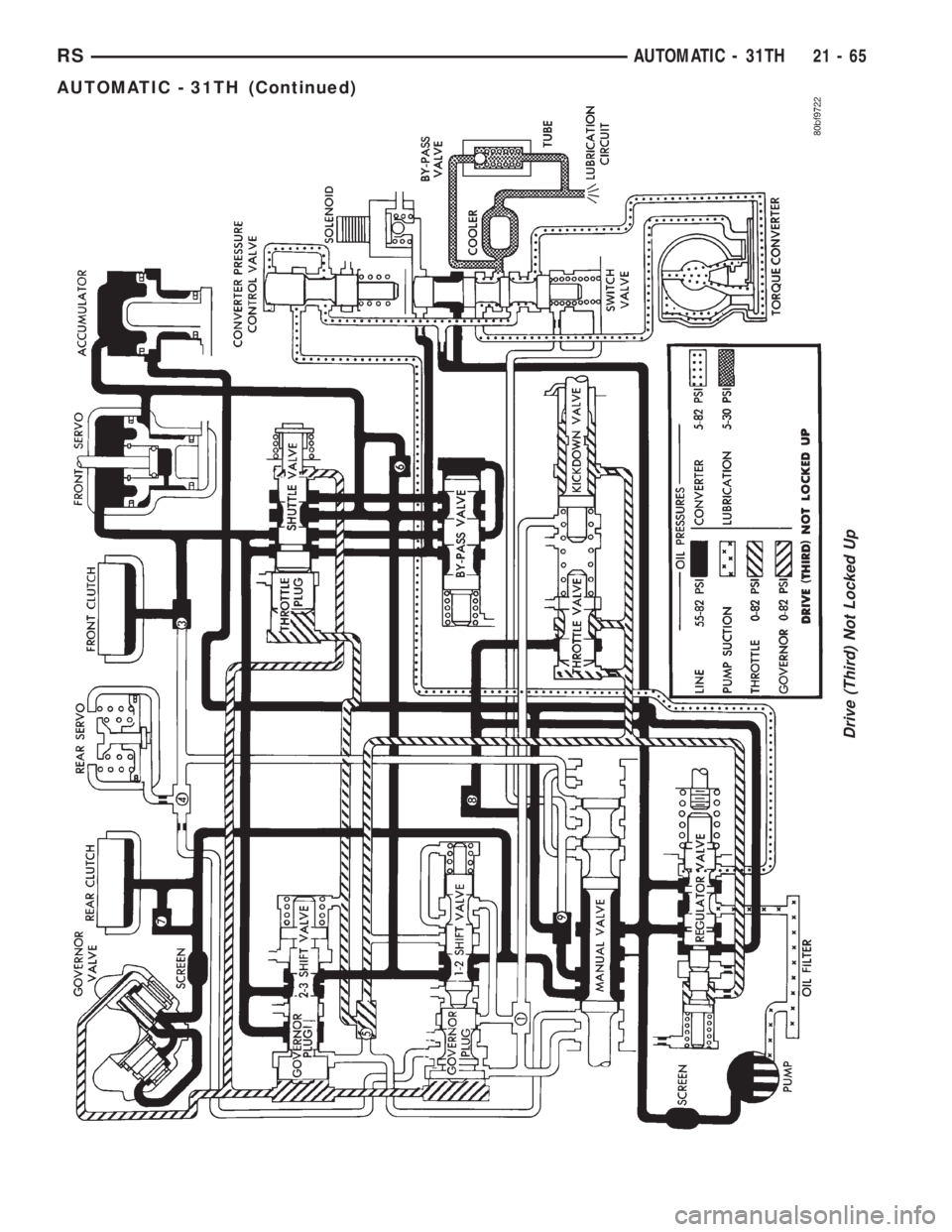

Drive (Third) Not Locked Up
RSAUTOMATIC - 31TH21-65
AUTOMATIC - 31TH (Continued)
Page 3030 of 4284
Drive (Third) Lock-Up
21 - 66 AUTOMATIC - 31THRS
AUTOMATIC - 31TH (Continued)
Page 3031 of 4284
Drive (Kickdown) Part Throttle
RSAUTOMATIC - 31TH21-67
AUTOMATIC - 31TH (Continued)
Page 3032 of 4284
Second (Manual) Closed Throttle
21 - 68 AUTOMATIC - 31THRS
AUTOMATIC - 31TH (Continued)
