Page 4049 of 5621
LAN-380
[CAN]
CAN SYSTEM (TYPE 8)
Revision: 2006 January2006 M35/M45

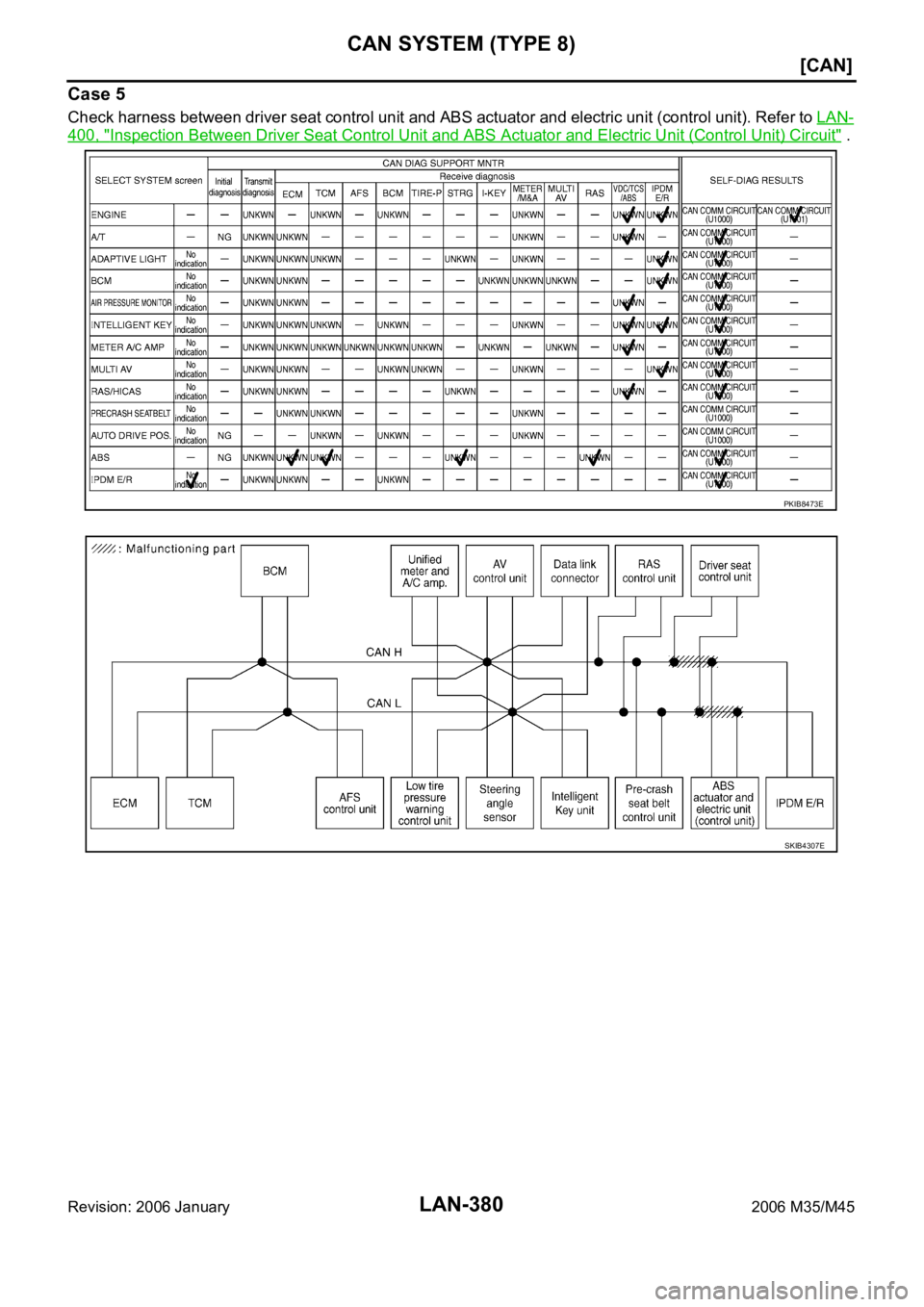

Case 5
Check harness between driver seat control unit and ABS actuator and electric unit (control unit). Refer to LAN-
400, "Inspection Between Driver Seat Control Unit and ABS Actuator and Electric Unit (Control Unit) Circuit" .
PKIB8473E
SKIB4307E
Page 4050 of 5621
CAN SYSTEM (TYPE 8)
LAN-381
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

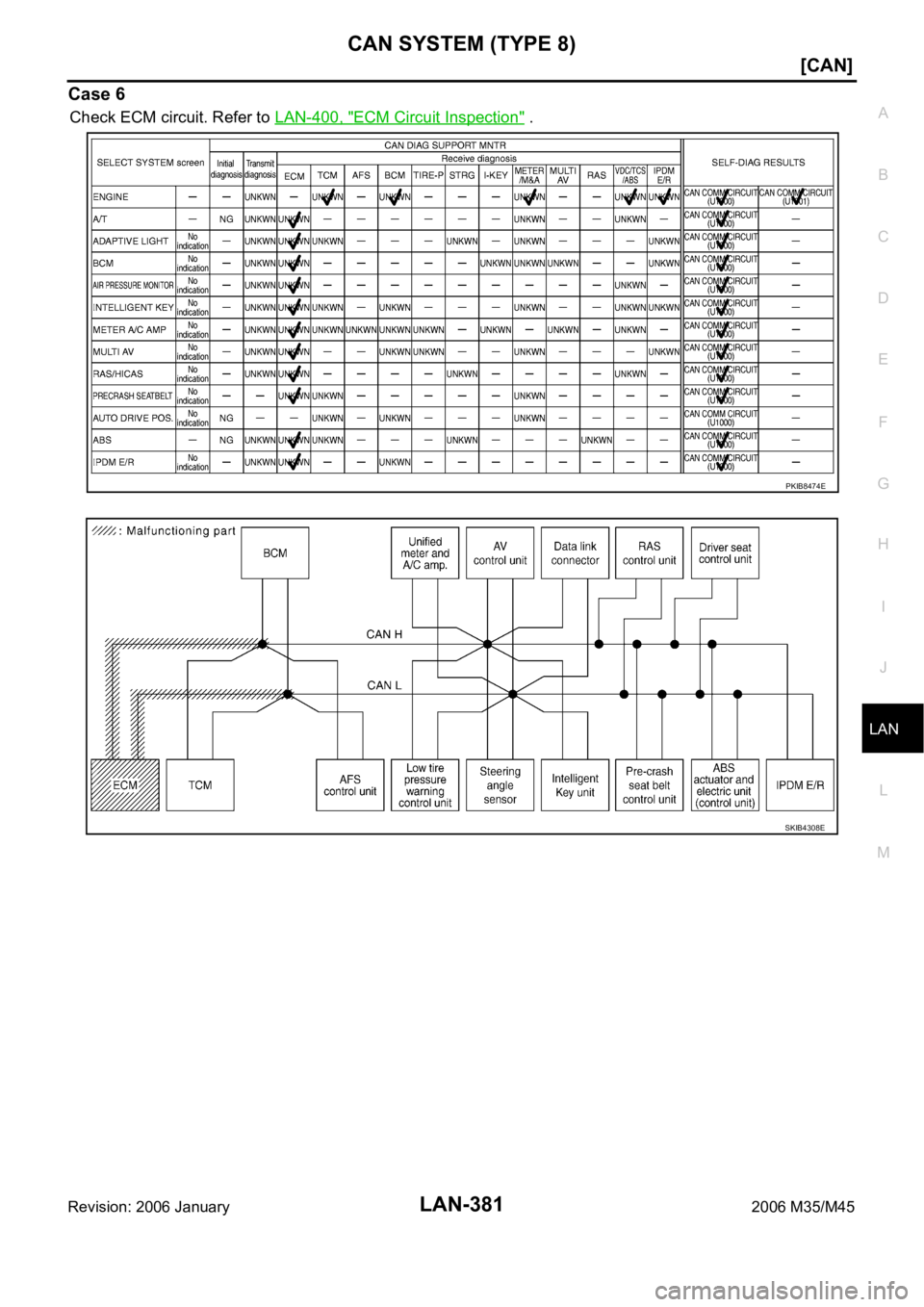

Case 6
Check ECM circuit. Refer to LAN-400, "ECM Circuit Inspection" .
PKIB8474E
SKIB4308E
Page 4051 of 5621
LAN-382
[CAN]
CAN SYSTEM (TYPE 8)
Revision: 2006 January2006 M35/M45

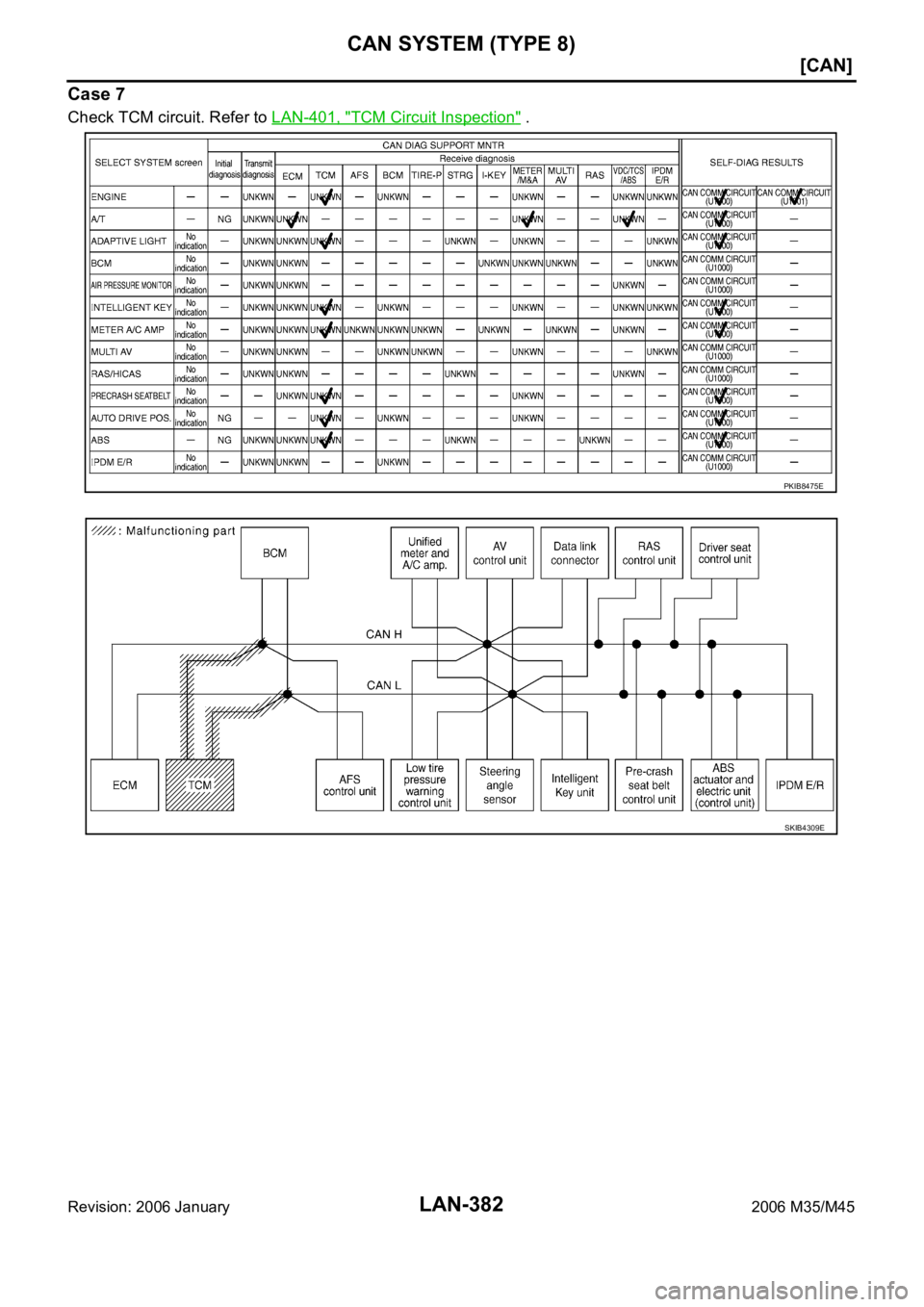

Case 7
Check TCM circuit. Refer to LAN-401, "TCM Circuit Inspection" .
PKIB8475E
SKIB4309E
Page 4052 of 5621
CAN SYSTEM (TYPE 8)
LAN-383
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

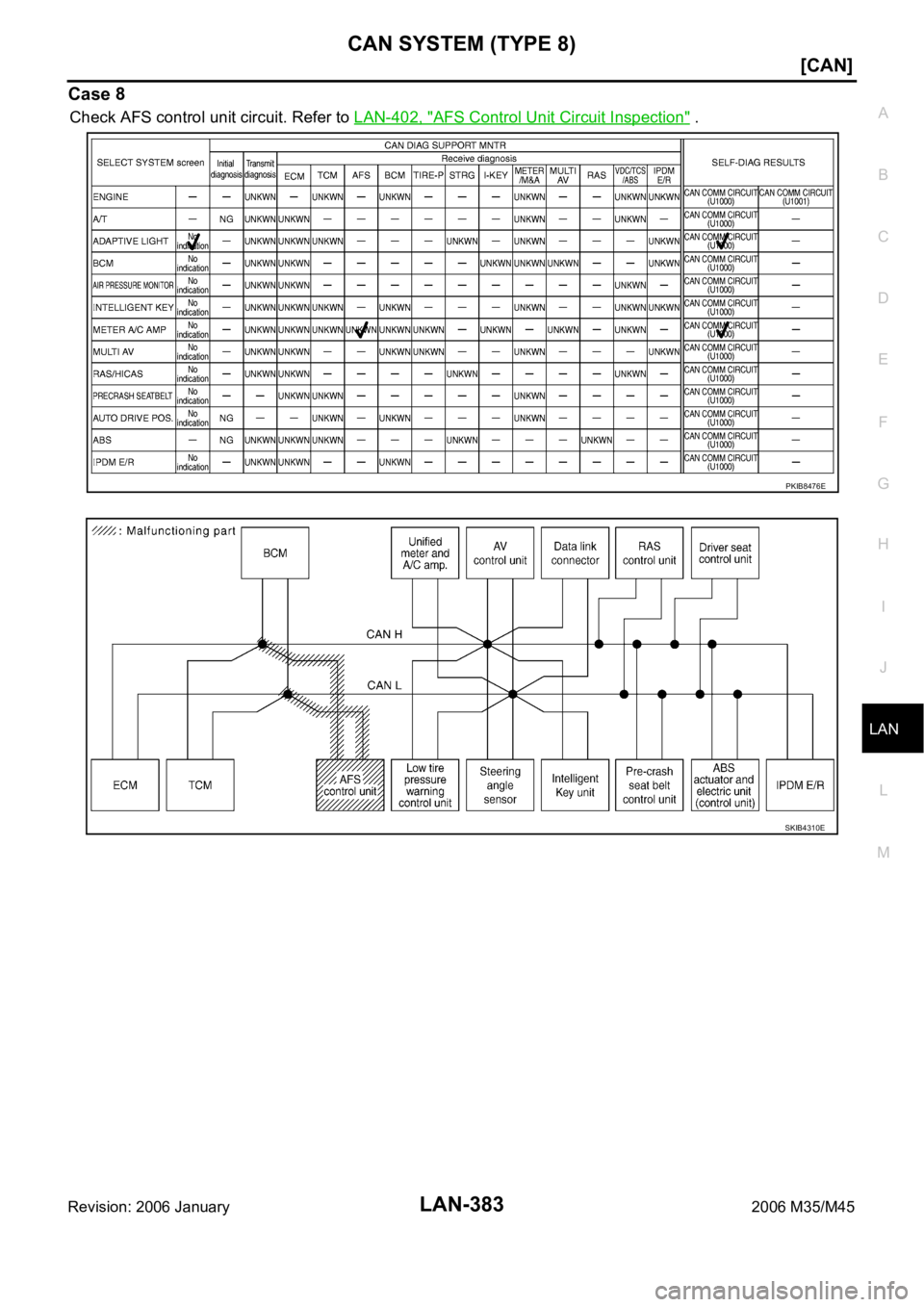

Case 8
Check AFS control unit circuit. Refer to LAN-402, "AFS Control Unit Circuit Inspection" .
PKIB8476E
SKIB4310E
Page 4053 of 5621
LAN-384
[CAN]
CAN SYSTEM (TYPE 8)
Revision: 2006 January2006 M35/M45

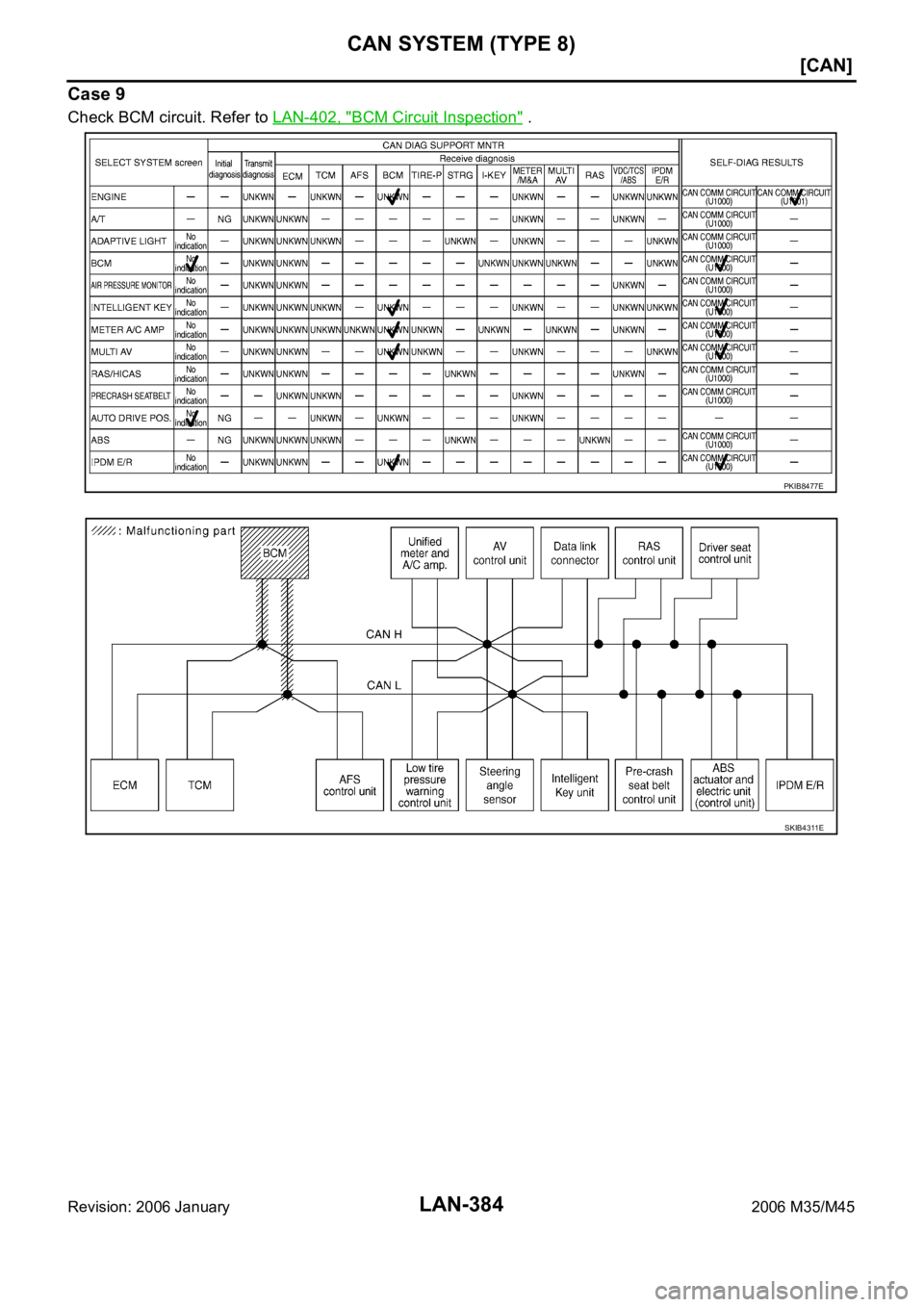

Case 9
Check BCM circuit. Refer to LAN-402, "BCM Circuit Inspection" .
PKIB8477E
SKIB4311E
Page 4054 of 5621
CAN SYSTEM (TYPE 8)
LAN-385
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

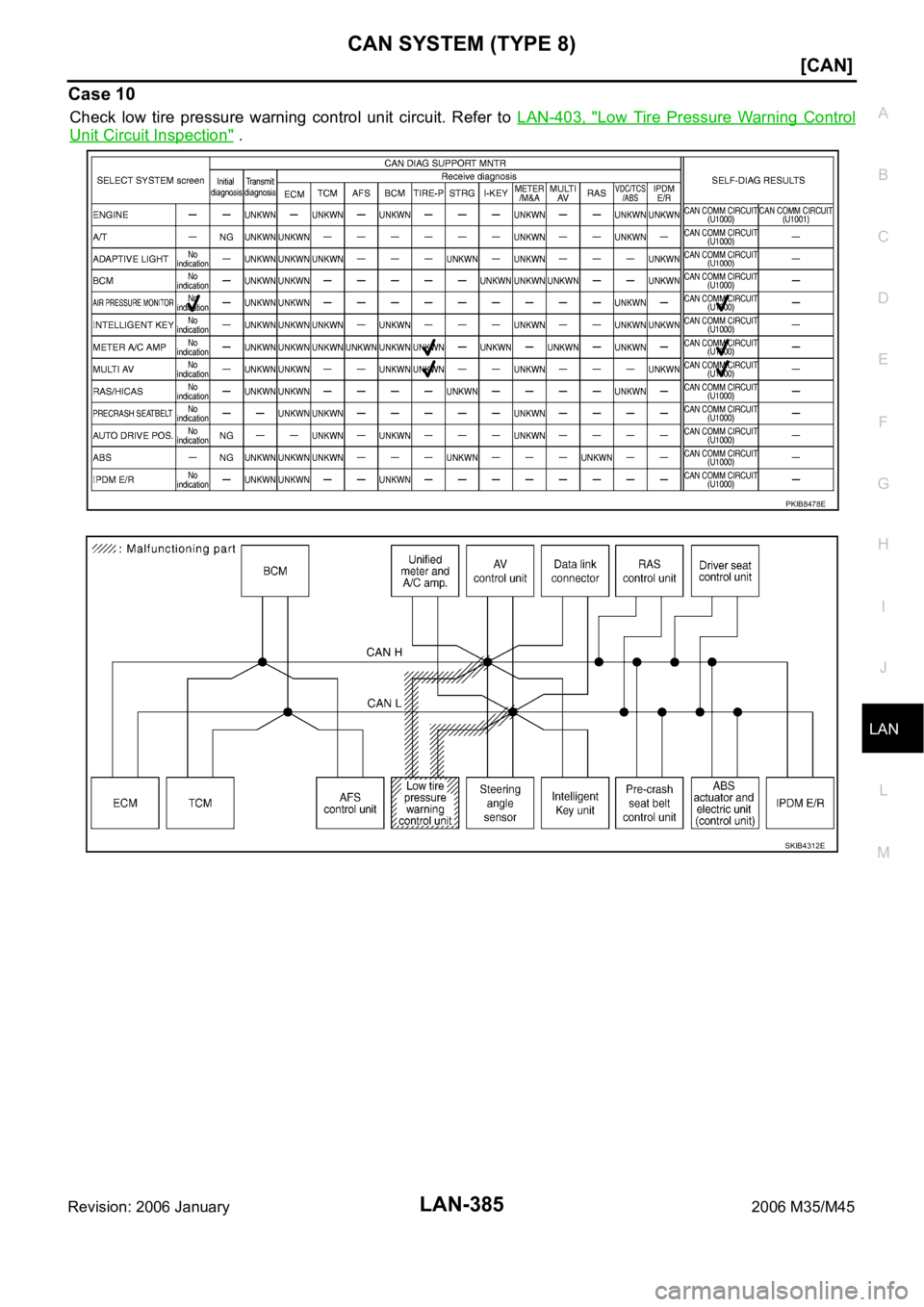

Case 10
Check low tire pressure warning control unit circuit. Refer to LAN-403, "Low Tire Pressure Warning Control
Unit Circuit Inspection" .
PKIB8478E
SKIB4312E
Page 4055 of 5621
LAN-386
[CAN]
CAN SYSTEM (TYPE 8)
Revision: 2006 January2006 M35/M45

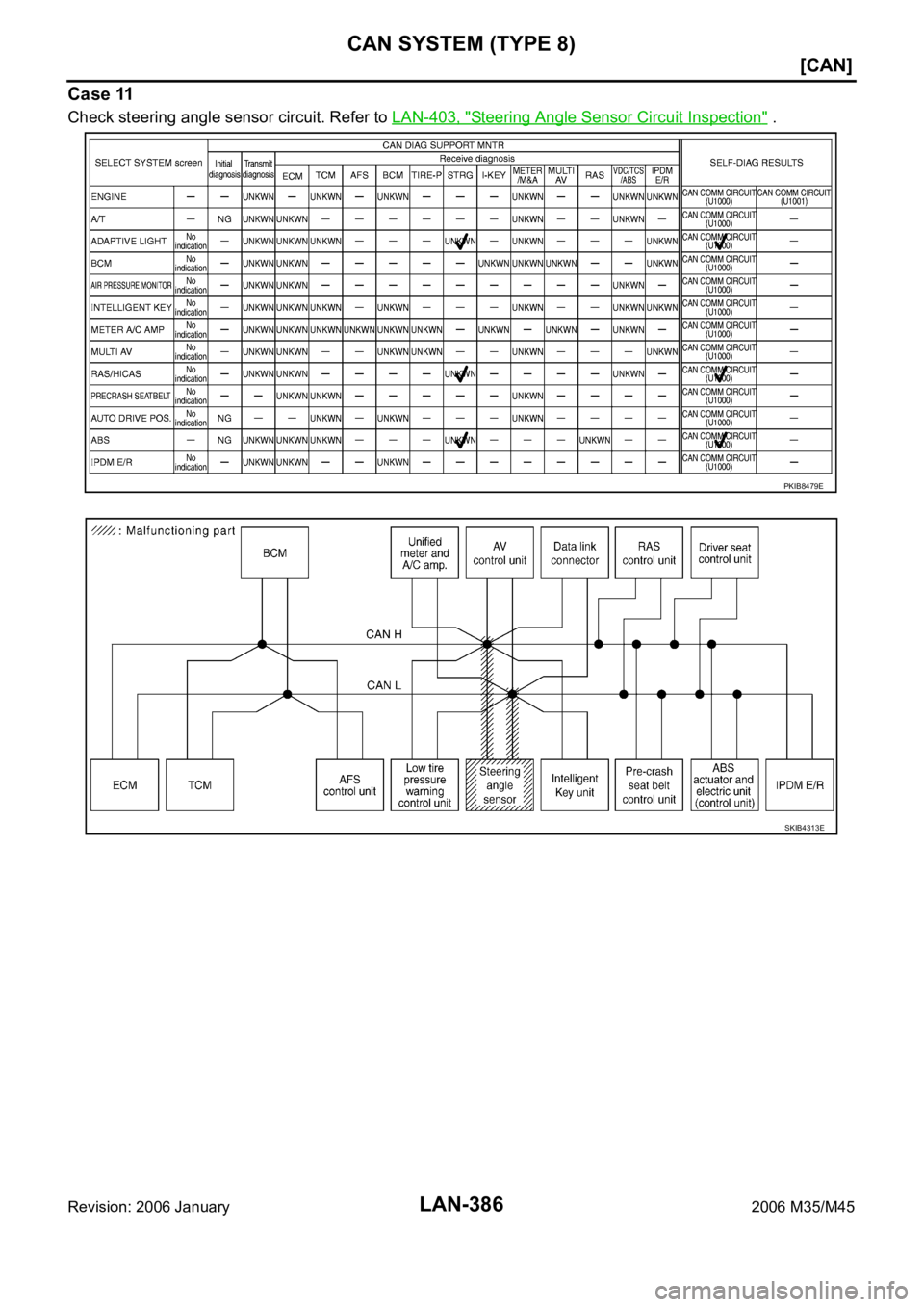

Case 11
Check steering angle sensor circuit. Refer to LAN-403, "Steering Angle Sensor Circuit Inspection" .
PKIB8479E
SKIB4313E
Page 4056 of 5621
CAN SYSTEM (TYPE 8)
LAN-387
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

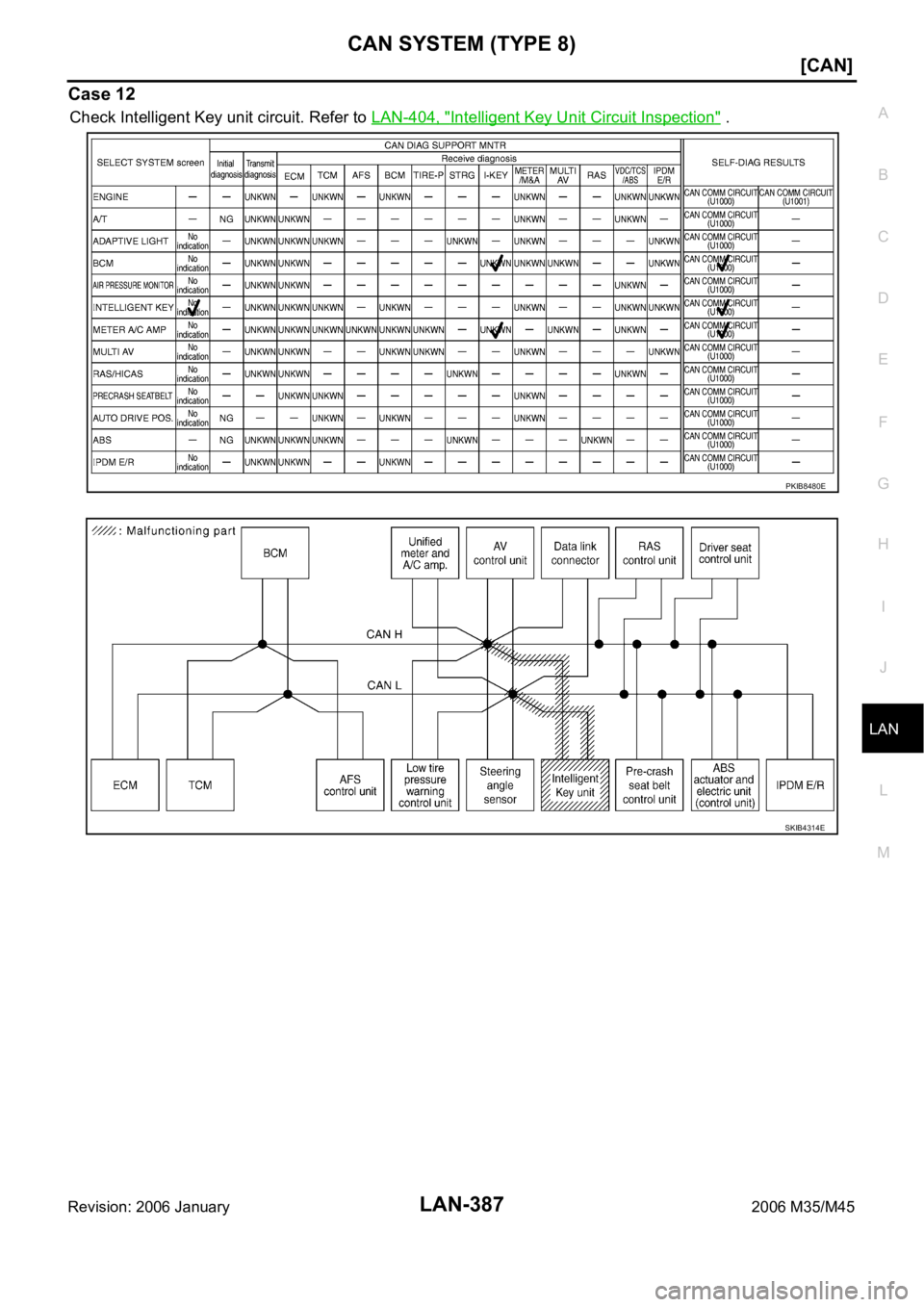

Case 12
Check Intelligent Key unit circuit. Refer to LAN-404, "Intelligent Key Unit Circuit Inspection" .
PKIB8480E
SKIB4314E
