2006 INFINITI M35 Factory Service Manual

Page 4337 of 5621

INFINITI M35 2006  Factory Service Manual LAN-668
[CAN]
CAN SYSTEM (TYPE 14)
Revision: 2006 January2006 M35/M45
Case 4
Check harness between driver seat control unit and ABS actuator and electric unit (control unit). Refer to LAN-
687, "I

Page 4338 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 14)
LAN-669
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

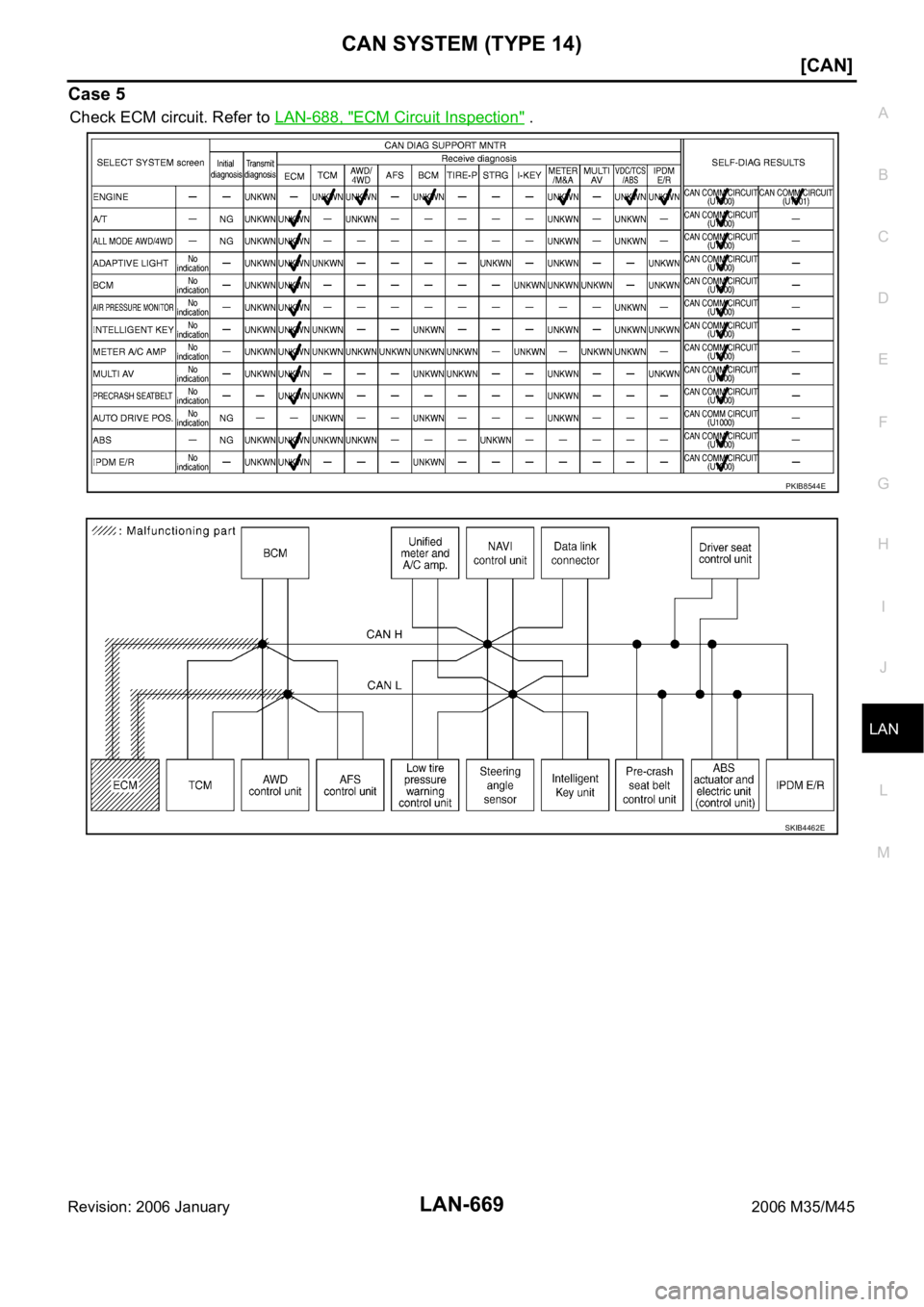

Case 5
Check ECM circuit. Refer to LAN-688, "ECM Circuit Inspection" .
PKIB8544E
SKIB4462E

Page 4339 of 5621

INFINITI M35 2006  Factory Service Manual LAN-670
[CAN]
CAN SYSTEM (TYPE 14)
Revision: 2006 January2006 M35/M45

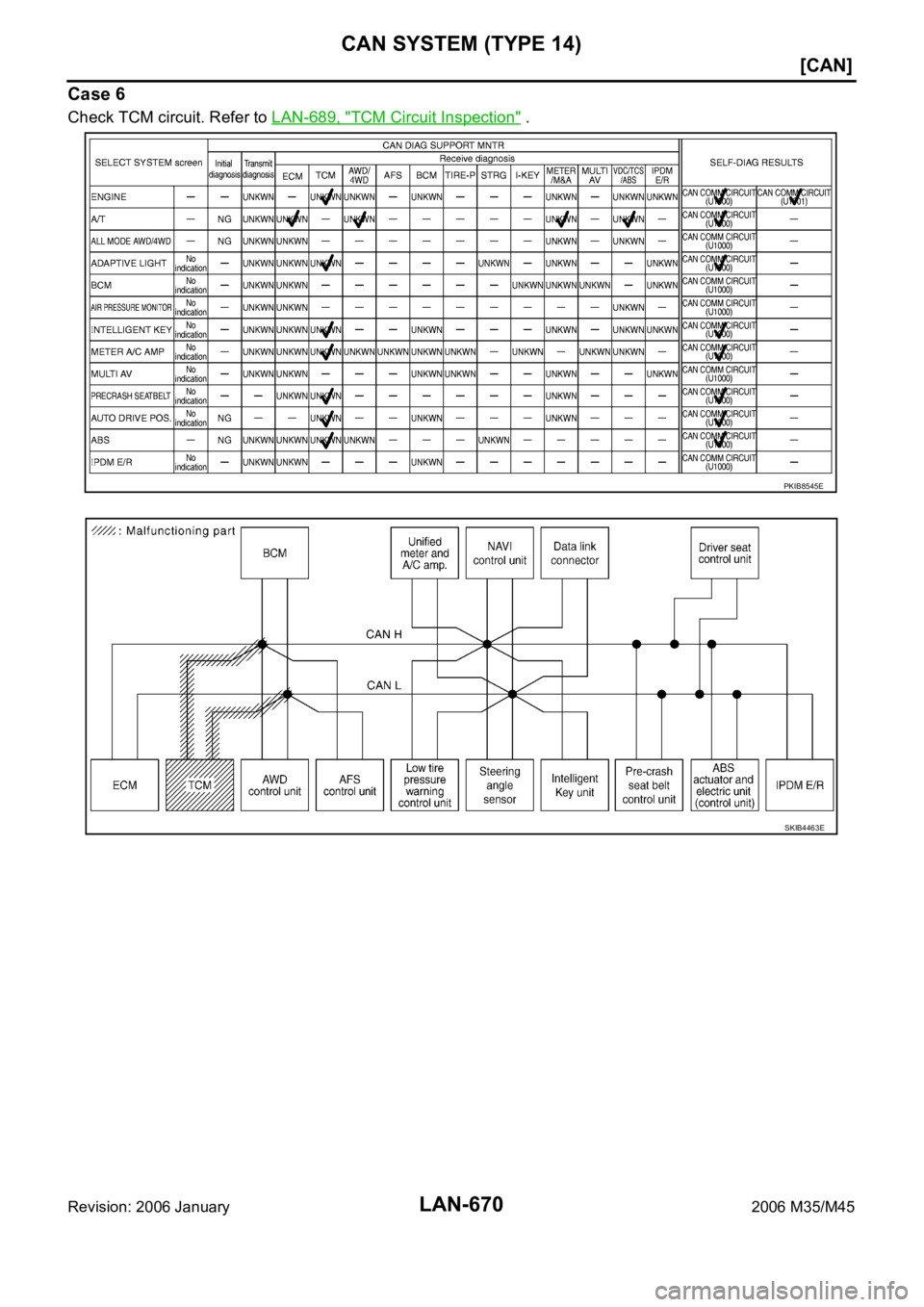

Case 6
Check TCM circuit. Refer to LAN-689, "TCM Circuit Inspection" .
PKIB8545E
SKIB4463E

Page 4340 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 14)
LAN-671
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

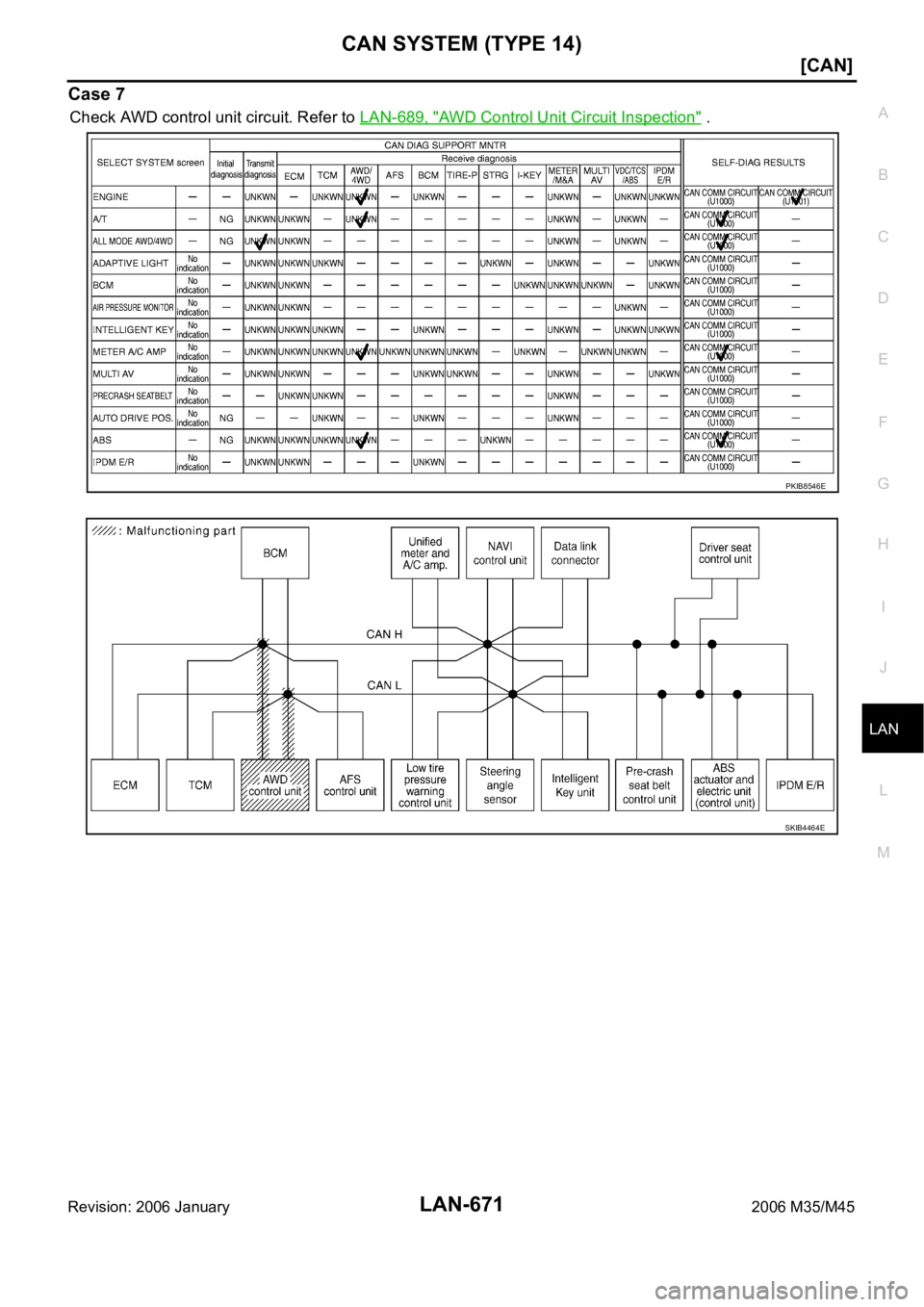

Case 7
Check AWD control unit circuit. Refer to LAN-689, "AWD Control Unit Circuit Inspection"

Page 4341 of 5621

INFINITI M35 2006  Factory Service Manual LAN-672
[CAN]
CAN SYSTEM (TYPE 14)
Revision: 2006 January2006 M35/M45

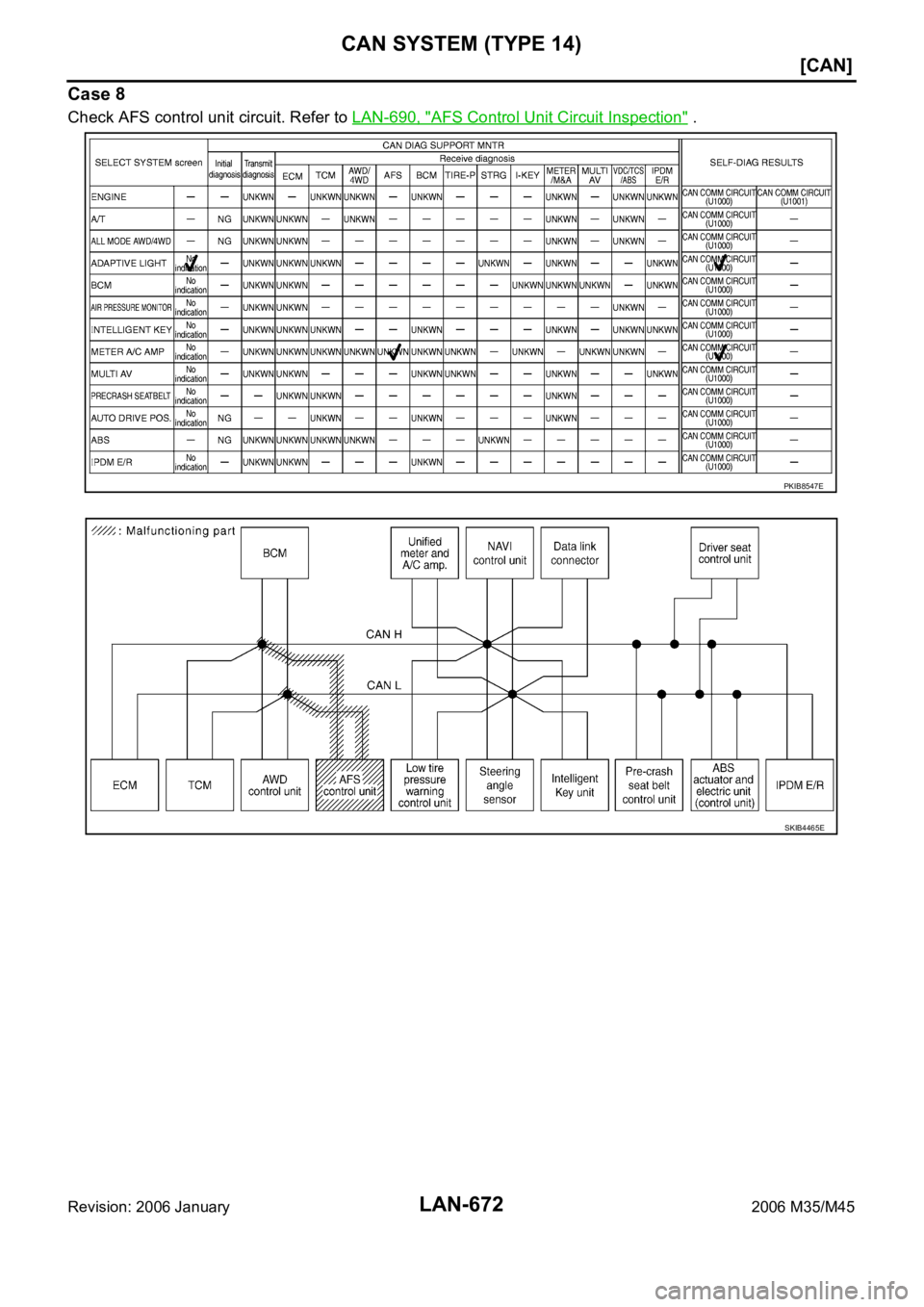

Case 8
Check AFS control unit circuit. Refer to LAN-690, "AFS Control Unit Circuit Inspection" .
PKIB8547E
SKIB4465E

Page 4342 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 14)
LAN-673
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

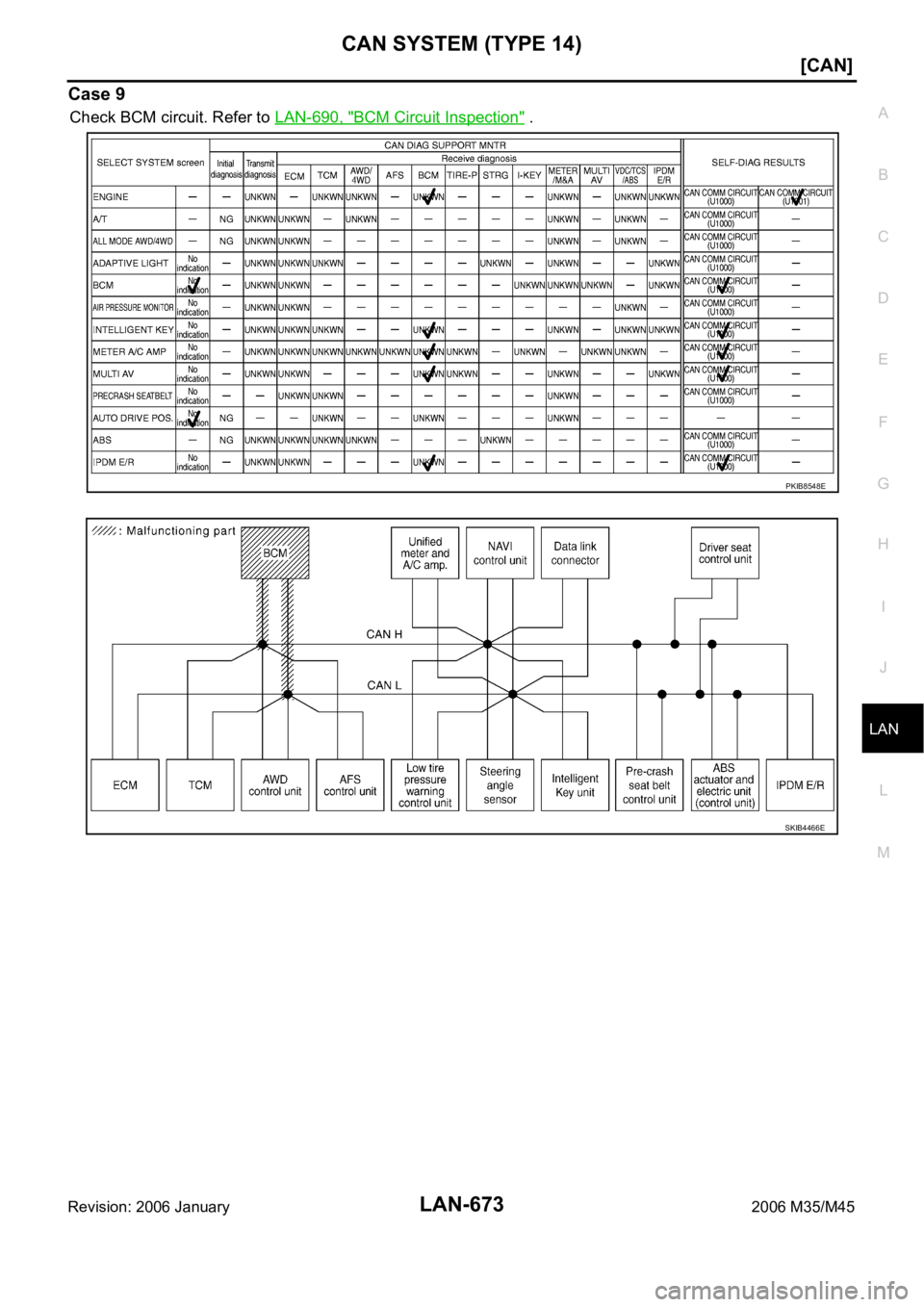

Case 9
Check BCM circuit. Refer to LAN-690, "BCM Circuit Inspection" .
PKIB8548E
SKIB4466E

Page 4343 of 5621

INFINITI M35 2006  Factory Service Manual LAN-674
[CAN]
CAN SYSTEM (TYPE 14)
Revision: 2006 January2006 M35/M45
Case 10
Check  low  tire  pressure  warning  control  unit  circuit.  Refer  to LAN-691,  "Low  Tire  Pressure  Warning  Contr

Page 4344 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 14)
LAN-675
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 11
Check steering angle sensor circuit. Refer to LAN-691, "Steering Angle Sensor Circuit Inspe
