2006 INFINITI M35 Factory Service Manual

Page 4153 of 5621

INFINITI M35 2006  Factory Service Manual LAN-484
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45

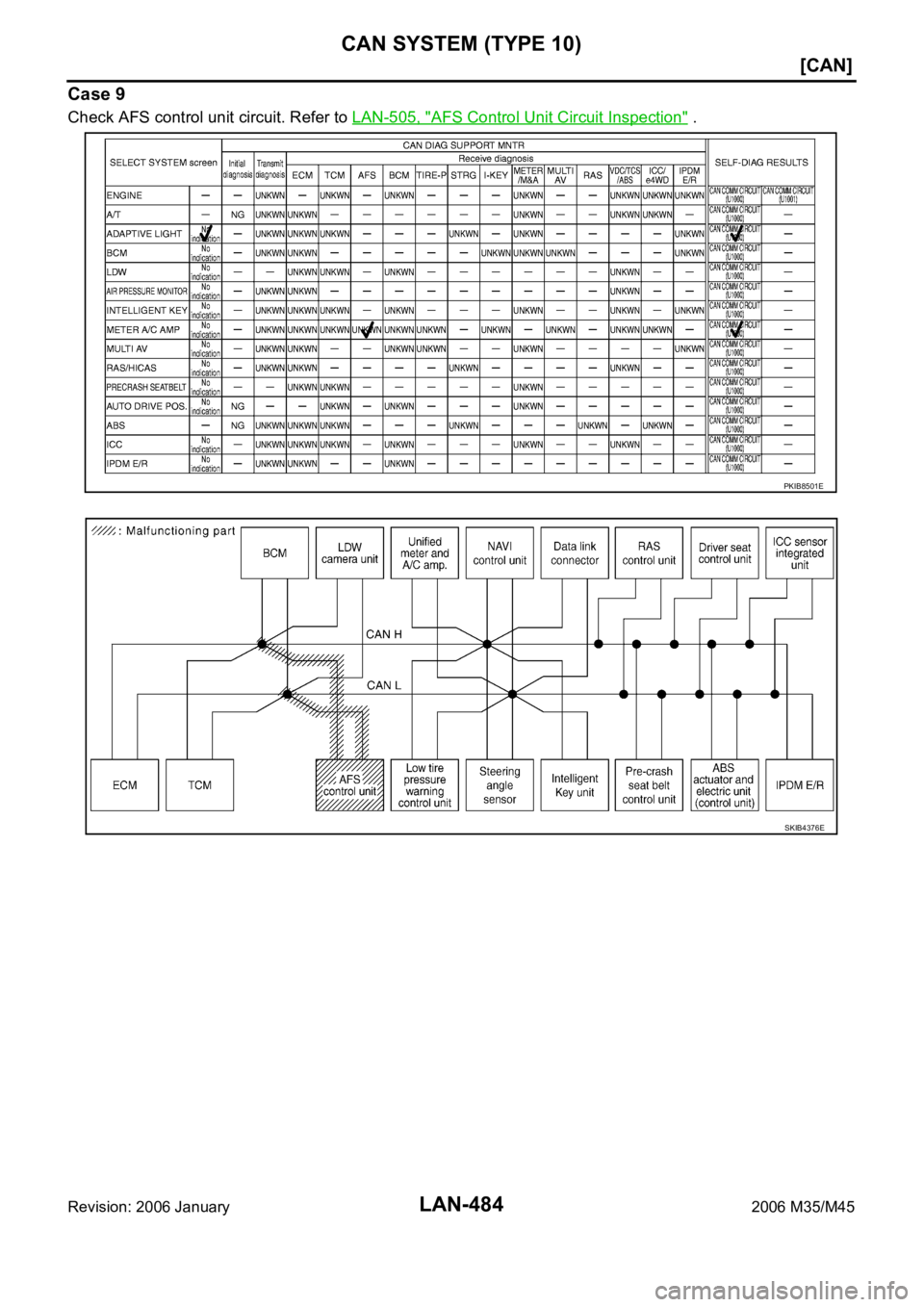

Case 9
Check AFS control unit circuit. Refer to LAN-505, "AFS Control Unit Circuit Inspection" .
PKIB8501E
SKIB4376E

Page 4154 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 10)
LAN-485
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 10
Check BCM circuit. Refer to LAN-506, "BCM Circuit Inspection" .
PKIB8502E
SKIB4377E

Page 4155 of 5621

INFINITI M35 2006  Factory Service Manual LAN-486
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45
Case 11
Check LDW camera unit circuit. Refer to LAN-506, "LDW Camera Unit Circuit Inspection" .
PKIB8503E
SKIB4378E

Page 4156 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 10)
LAN-487
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

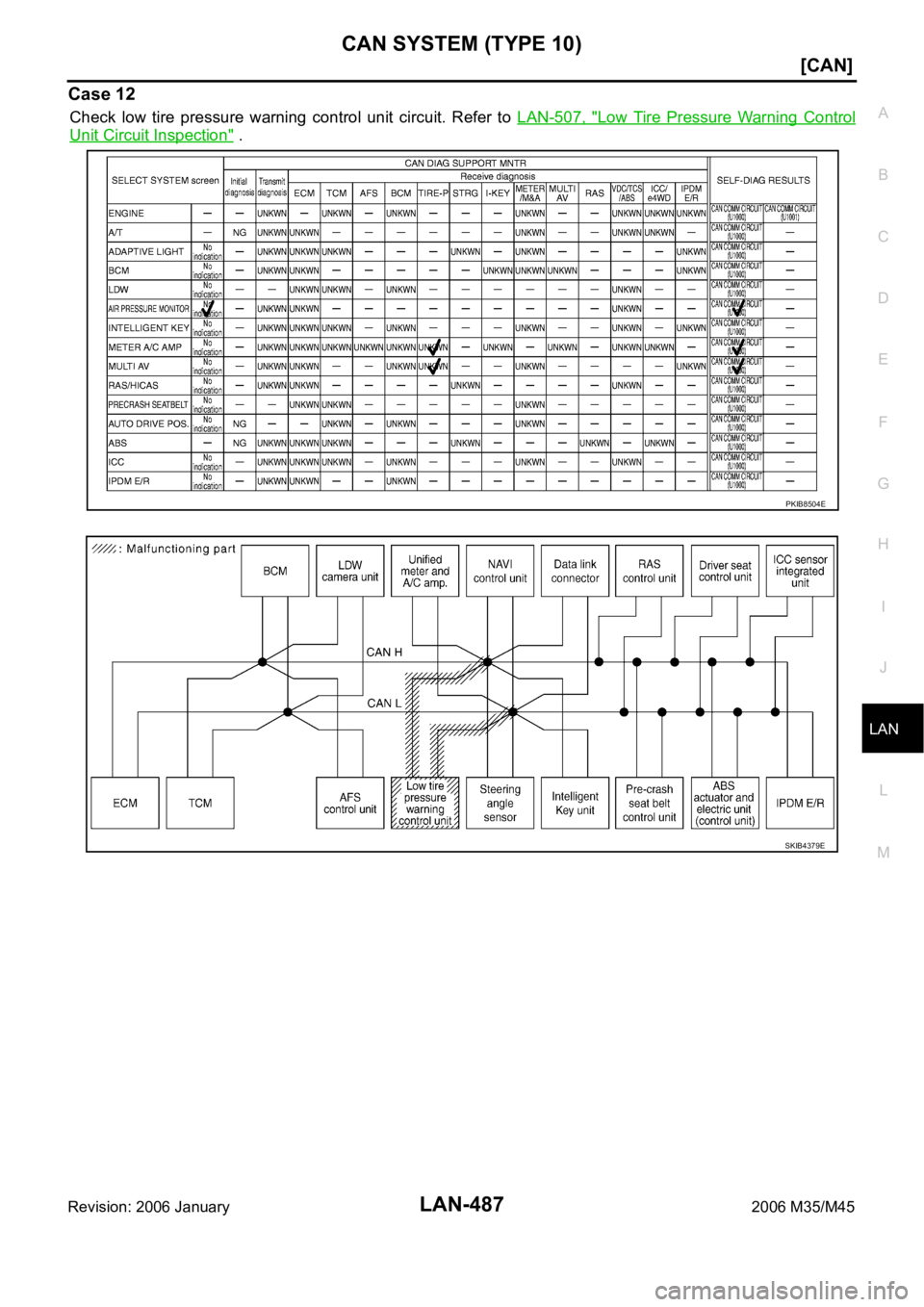

Case 12
Check  low  tire  pressure  warning  control  unit  circuit.  Refer  to LAN-507,  "Low  Tir

Page 4157 of 5621

INFINITI M35 2006  Factory Service Manual LAN-488
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45

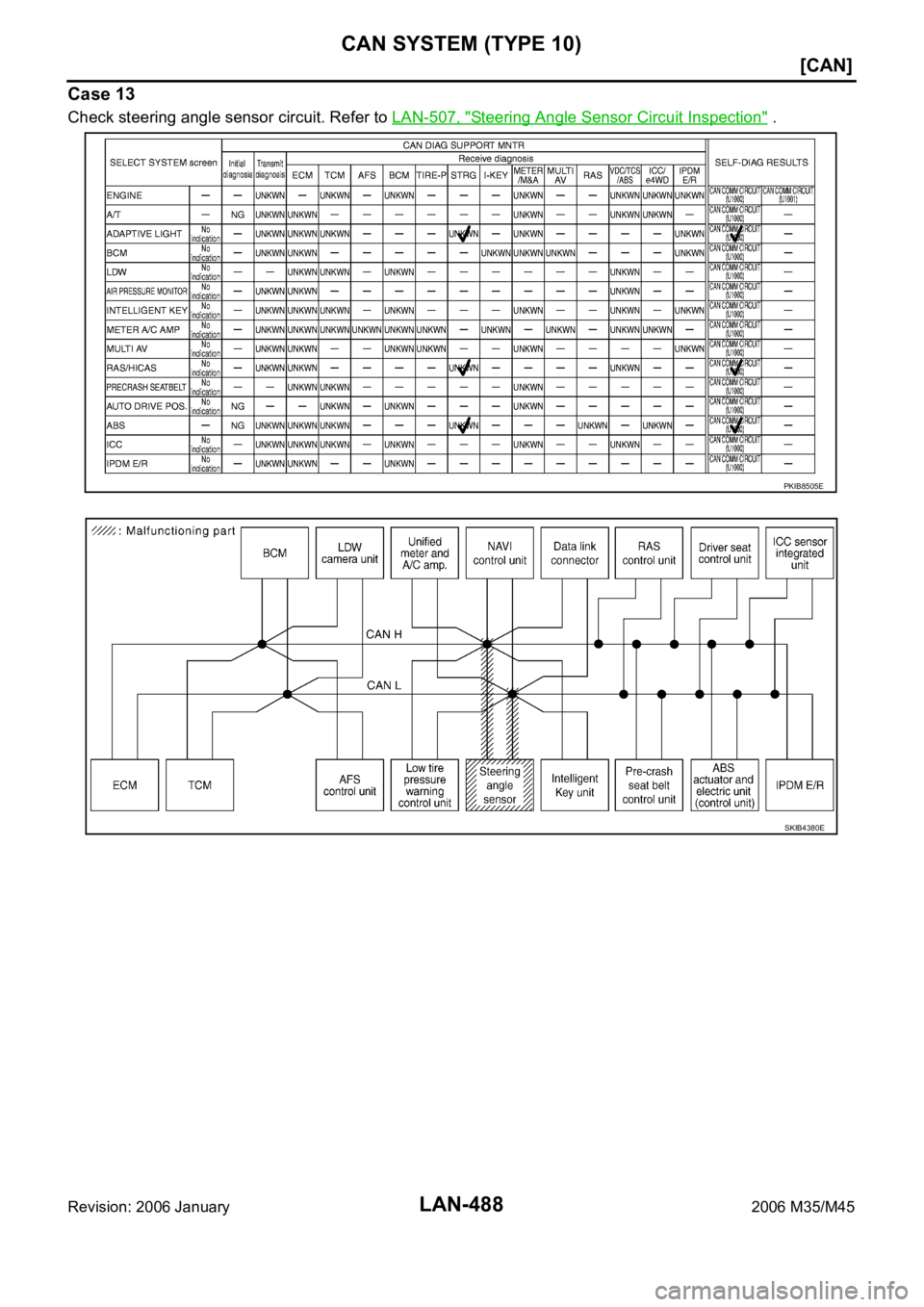

Case 13
Check steering angle sensor circuit. Refer to LAN-507, "Steering Angle Sensor Circuit Inspection" .
PKIB8505E
SKIB

Page 4158 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 10)
LAN-489
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

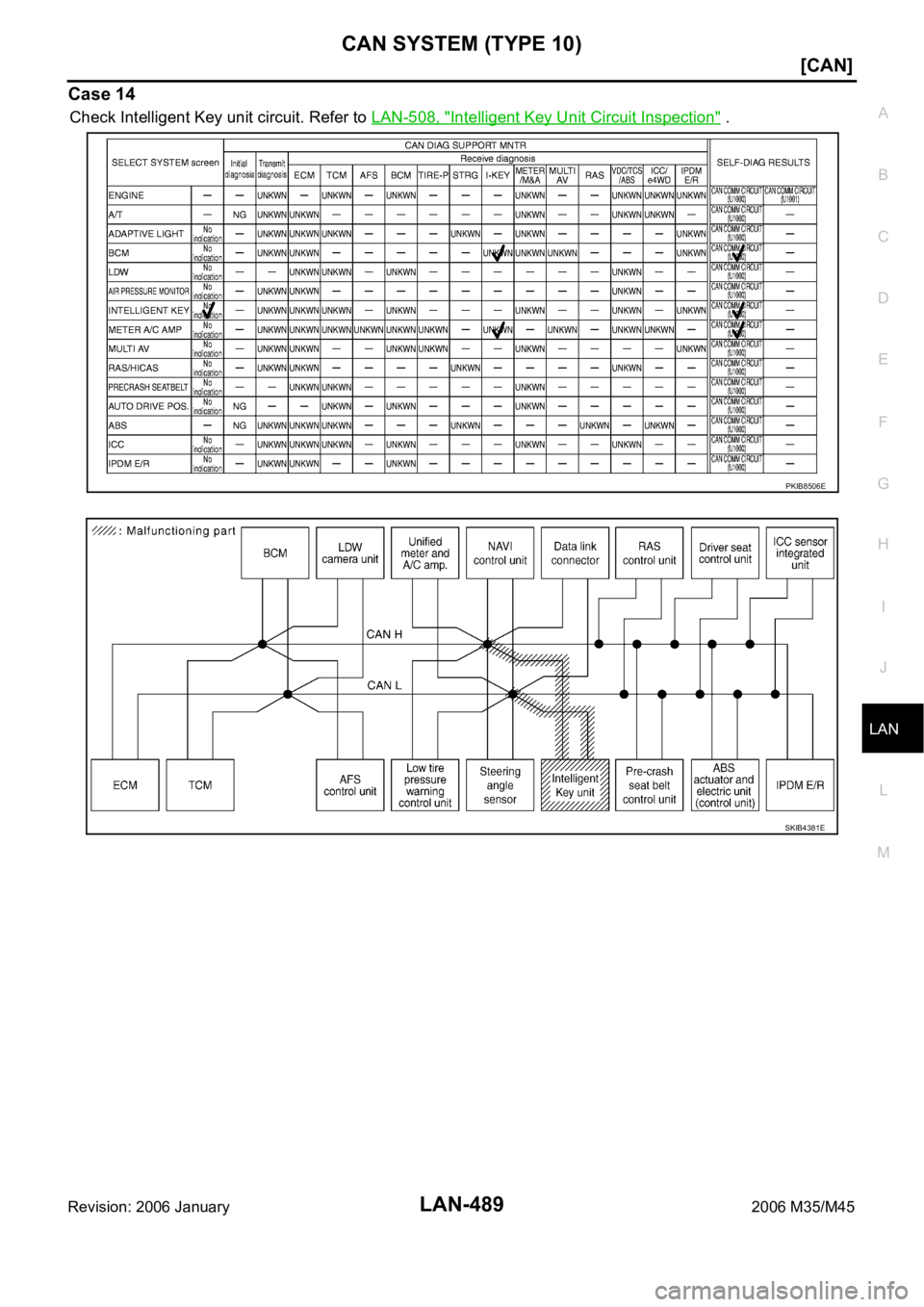

Case 14
Check Intelligent Key unit circuit. Refer to LAN-508, "Intelligent Key Unit Circuit Inspect

Page 4159 of 5621

INFINITI M35 2006  Factory Service Manual LAN-490
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45

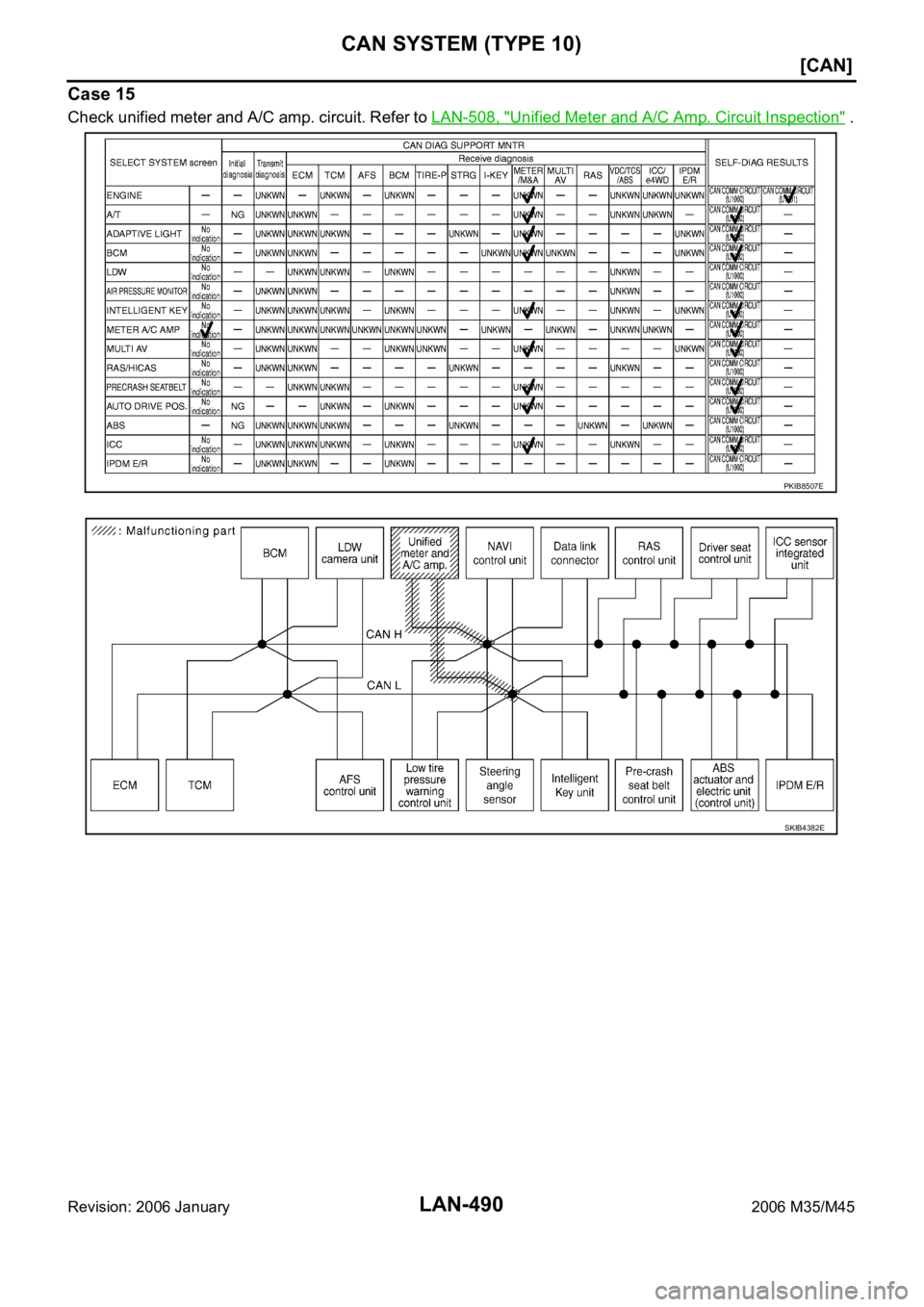

Case 15
Check unified meter and A/C amp. circuit. Refer to LAN-508, "Unified Meter and A/C Amp. Circuit Inspection" .
PKIB

Page 4160 of 5621

INFINITI M35 2006  Factory Service Manual CAN SYSTEM (TYPE 10)
LAN-491
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

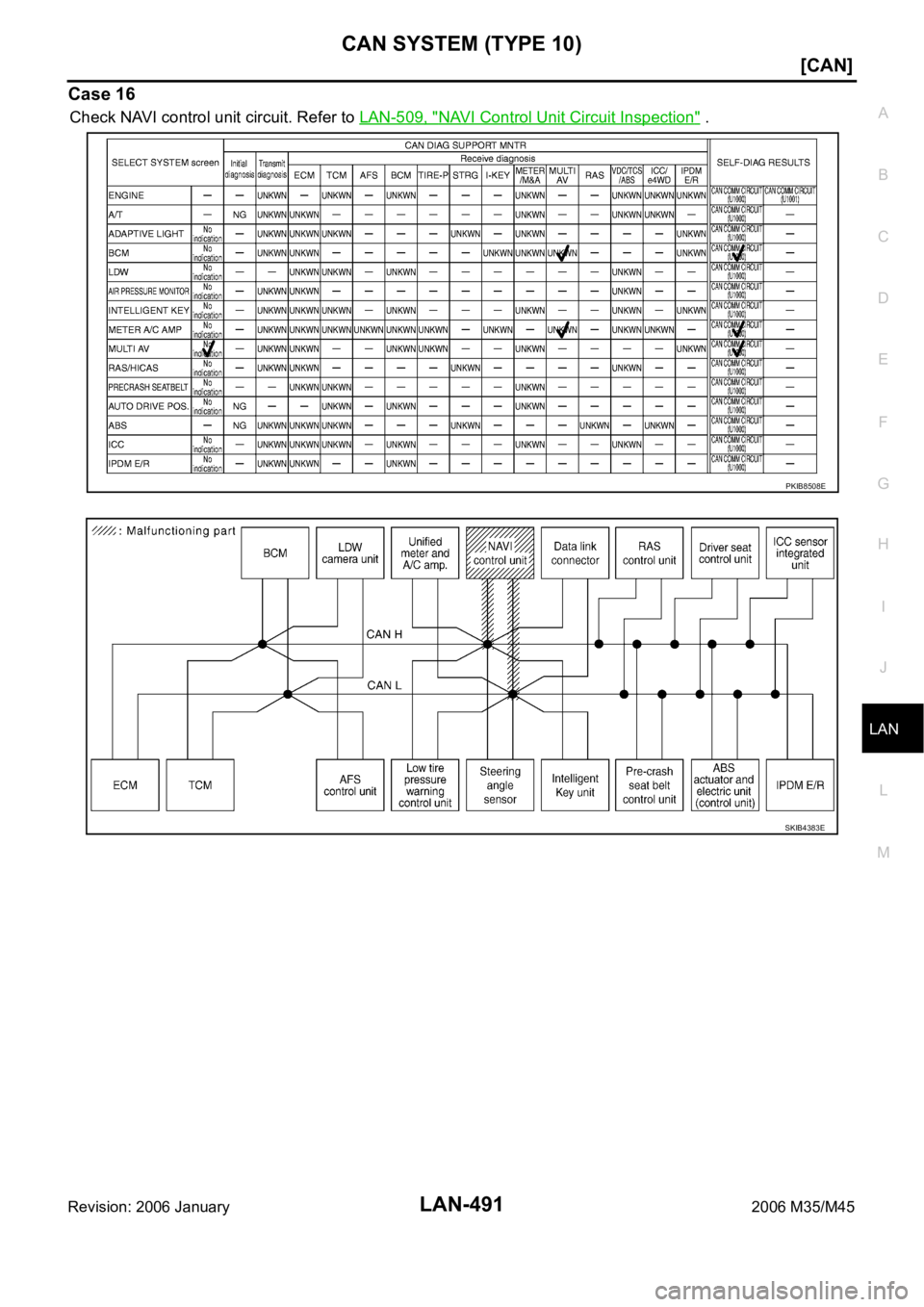

Case 16
Check NAVI control unit circuit. Refer to LAN-509, "NAVI Control Unit Circuit Inspection
