Page 17 of 3066

PREPARATION
AT-11
D
E
F
G
H
I
J
K
L
MA
B
AT

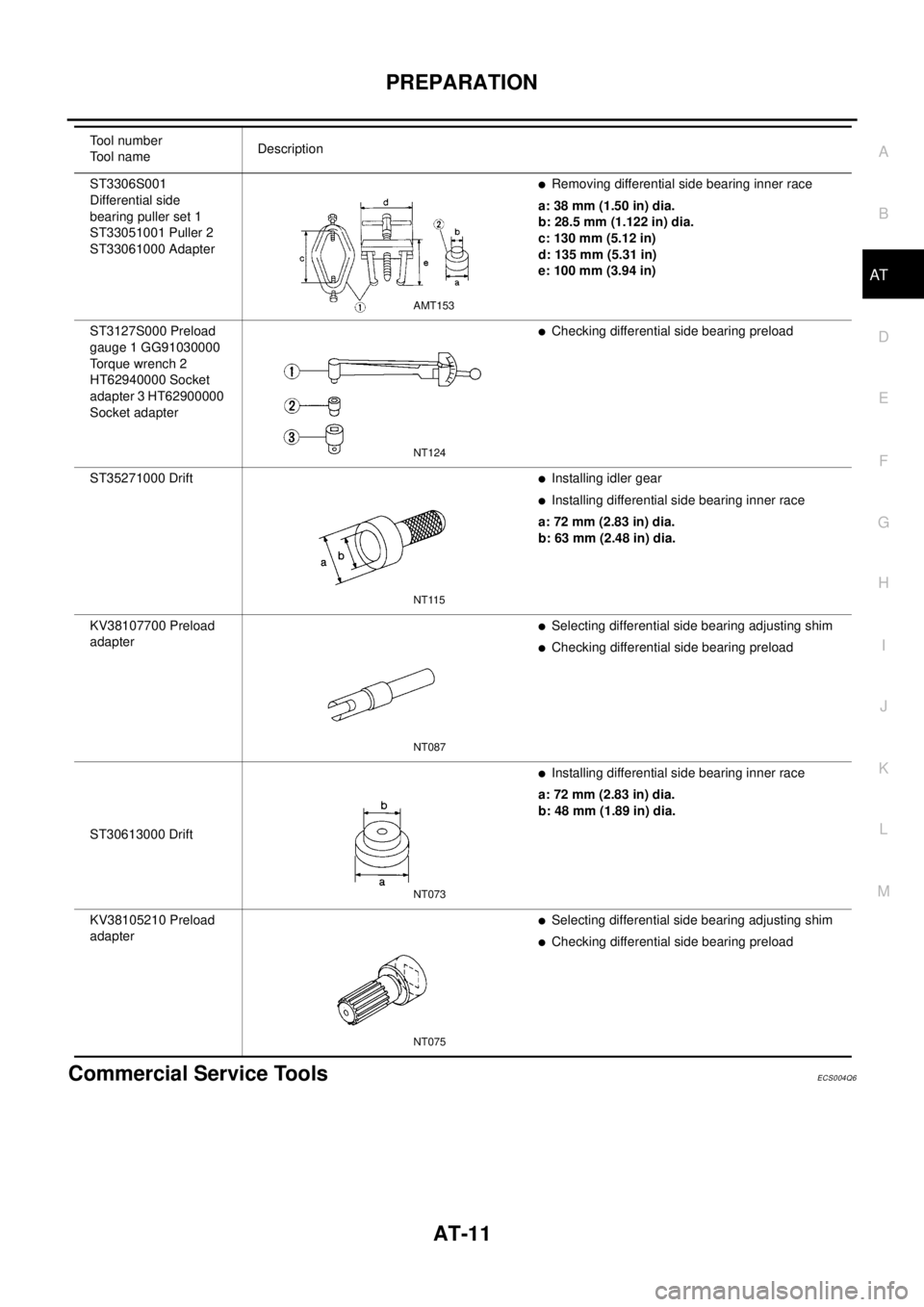

Commercial Service ToolsECS004Q6
ST3306S001
Differential side
bearing puller set 1
ST33051001 Puller 2
ST33061000 AdapterlRemoving differential side bearing inner race
a: 38 mm (1.50 in) dia.
b: 28.5 mm (1.122 in) dia.
c: 130 mm (5.12 in)
d: 135 mm (5.31 in)
e: 100 mm (3.94 in)
ST3127S000 Preload
gauge 1 GG91030000
To r q u e w r e n c h 2
HT62940000 Socket
adapter 3 HT62900000
Socket adapter
lChecking differential side bearing preload
ST35271000 Drift
lInstalling idler gear
lInstalling differential side bearing inner race
a: 72 mm (2.83 in) dia.
b: 63 mm (2.48 in) dia.
KV38107700 Preload
adapter
lSelecting differential side bearing adjusting shim
lChecking differential side bearing preload
ST30613000 Drift
lInstalling differential side bearing inner race
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.
KV38105210 Preload
adapter
lSelecting differential side bearing adjusting shim
lChecking differential side bearing preload Tool number
To o l n a m eDescription
AMT153
NT124
NT115
NT087
NT073
NT075
Page 18 of 3066
AT-12
PREPARATION

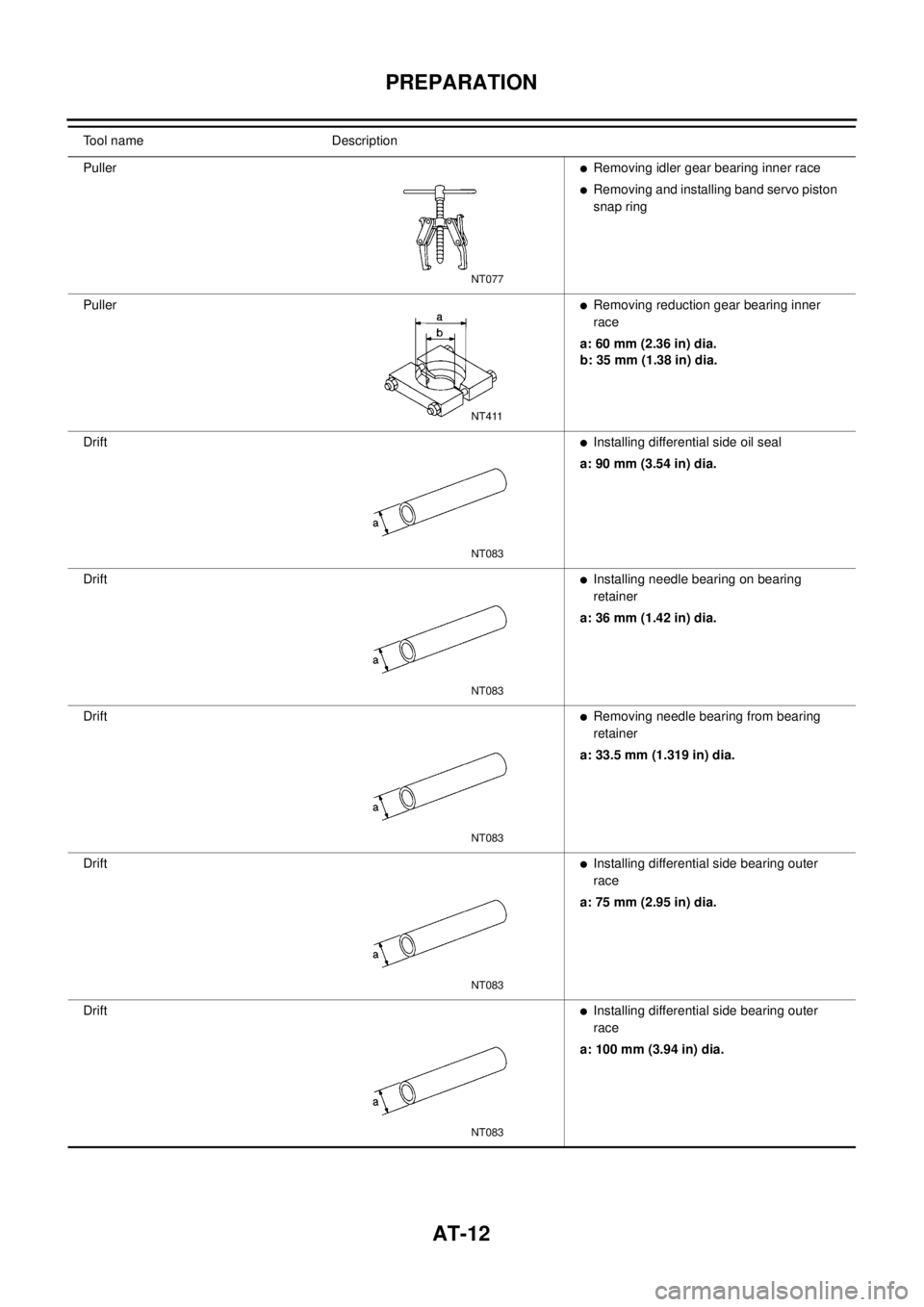

Tool name Description
Puller
lRemoving idler gear bearing inner race
lRemoving and installing band servo piston
snap ring
Puller
lRemoving reduction gear bearing inner
race
a: 60 mm (2.36 in) dia.
b: 35 mm (1.38 in) dia.
Drift
lInstalling differential side oil seal
a: 90 mm (3.54 in) dia.
Drift
lInstalling needle bearing on bearing
retainer
a: 36 mm (1.42 in) dia.
Drift
lRemoving needle bearing from bearing
retainer
a: 33.5 mm (1.319 in) dia.
Drift
lInstalling differential side bearing outer
race
a: 75 mm (2.95 in) dia.
Drift
lInstalling differential side bearing outer
race
a: 100 mm (3.94 in) dia.
NT077
NT411
NT083
NT083
NT083
NT083
NT083
Page 19 of 3066

A/T FLUID
AT-13
D
E
F
G
H
I
J
K
L
MA
B
AT
A/T FLUIDPFP:KLE40
Checking A/T FluidECS004Q7
1. Warm up engine.
2. Check for fluid leakage.
3. Before driving, fluid level can be checked at fluid temperatures
of 30 to 50°C (86 to 122°F) using “COLD” range on dipstick.
a. Park vehicle on level surface and set parking brake.
b. Start engine and move selector lever through each gear posi-
tion. Leave selector lever in “P” position.
c. Check fluid level with engine idling.
d. Remove dipstick and note reading. If level is at low side of either
range, and fluid to the charging pipe.
e. Re-insert dipstick into charging pipe as far as it will go.
f. Remove dipstick and note reading. If reading is at low side of range, add fluid to the charging pipe.
Do not overfill.
4. Drive vehicle for approximately 5 minutes in urban areas.
5. Re-check fluid level at fluid temperatures of 50 to 80°C (122 to 176°F) using “HOT” range on dipstick.
6. Check fluid condition.
lIf fluid is very dark or smells burned, refer to AT section for
checking operation of A/T. Flush cooling system after repair of
A/T.
lIf A/T fluid contains frictional material (clutches, bands, etc.),
replace radiator and flush cooler line using cleaning solvent
and compressed air after repair of A/T. Refer toCO-12,
"RADIATOR",CO-15, "RADIATOR (ALUMINUM TYPE)",,.
Changing A/T FluidECS004Q8
1. Warm up A/T fluid.
2. Stop engine.
3. Drain A/T fluid from drain plug and refill with new A/T fluid.
Always refill same volume with drained fluid.
4. Run engine at idle speed for five minutes.
5. Check fluid level and condition. Refer to “Checking A/T Fluid”. If fluid is still dirty, repeat steps 2 through 5.
SMA827CA
SMA853B
Fluid grade:
Genuine Nissan ATF or equivalent. Refer toMA-
17, "RECOMMENDED FLUIDS AND LUBRI-
CANTS".
Fluid capacity (With torque converter):
Approx. 8.0 (7.01 lmp qt)
Drain plug:
:29-39N·m(3.0-4.0kg-m,22-29ft-lb)
SMA027D
Page 20 of 3066
AT-14
OVERALL SYSTEM
OVERALL SYSTEM
PFP:00000

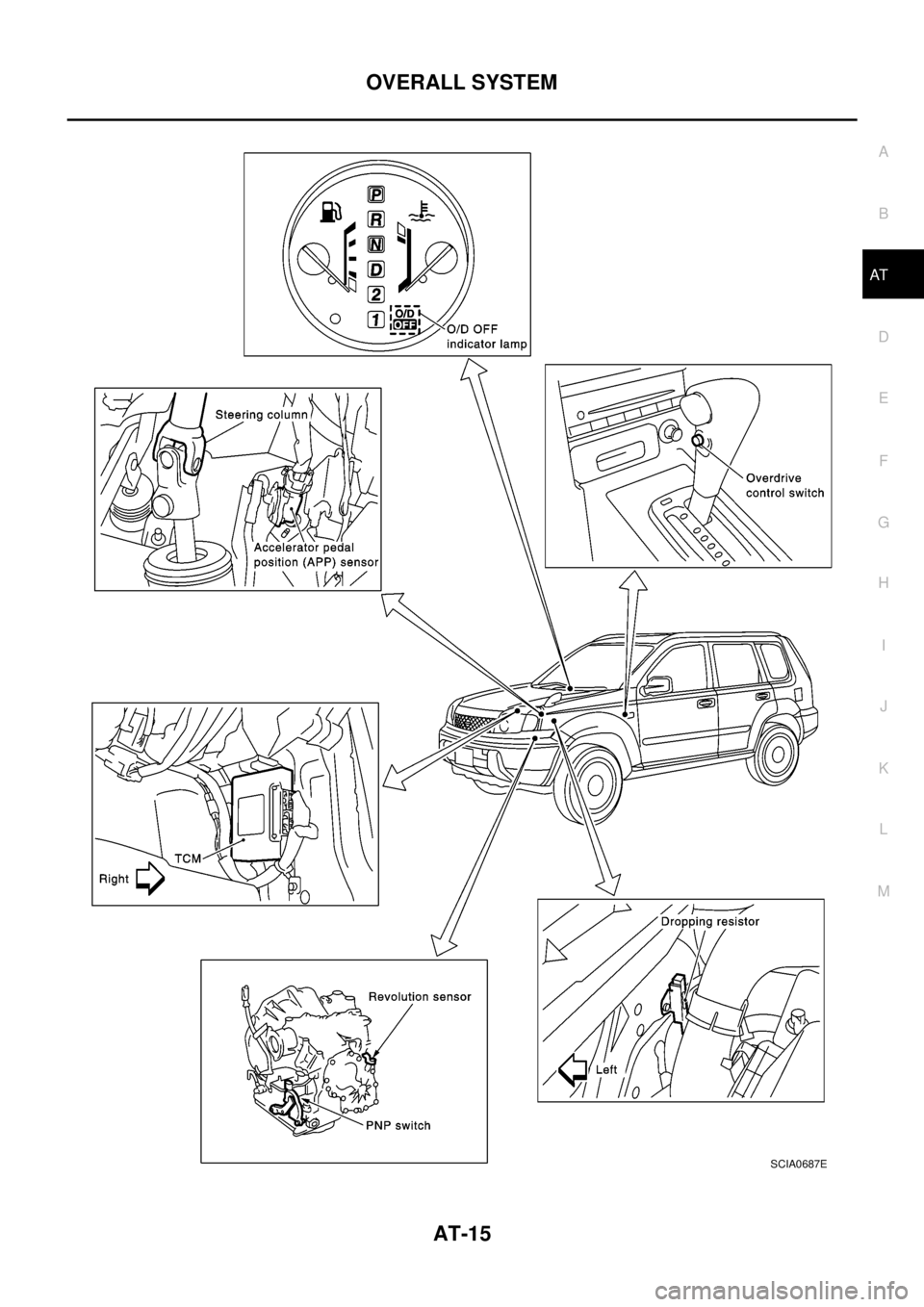

A/T Electrical Parts LocationECS004Q9
Page 21 of 3066
OVERALL SYSTEM
AT-15
D
E
F
G
H
I
J
K
L
MA
B
AT
SCIA0687E
Page 22 of 3066
AT-16
OVERALL SYSTEM

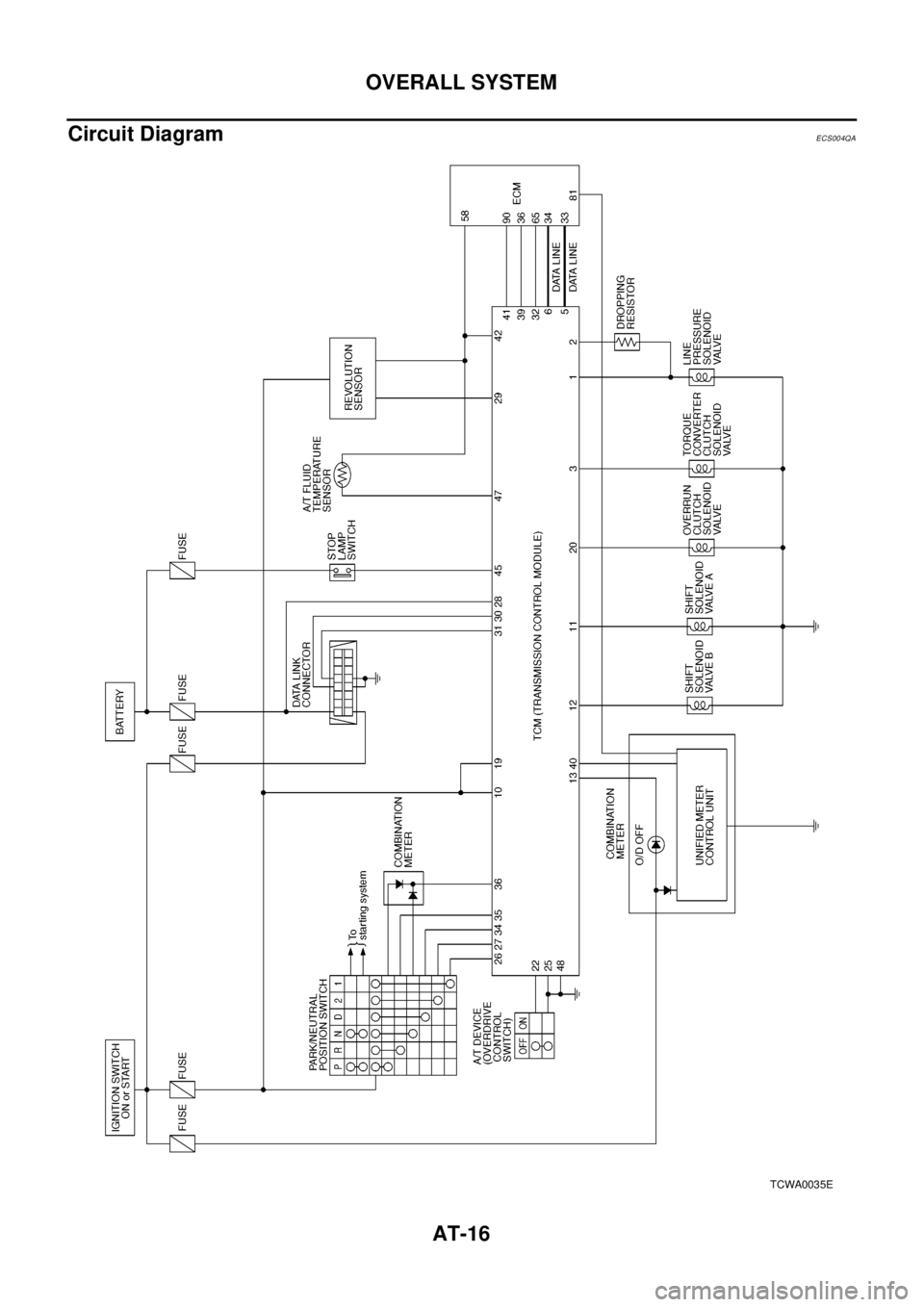

Circuit Diagram
ECS004QA
TCWA0035E
Page 23 of 3066
OVERALL SYSTEM
AT-17
D
E
F
G
H
I
J
K
L
MA
B
AT

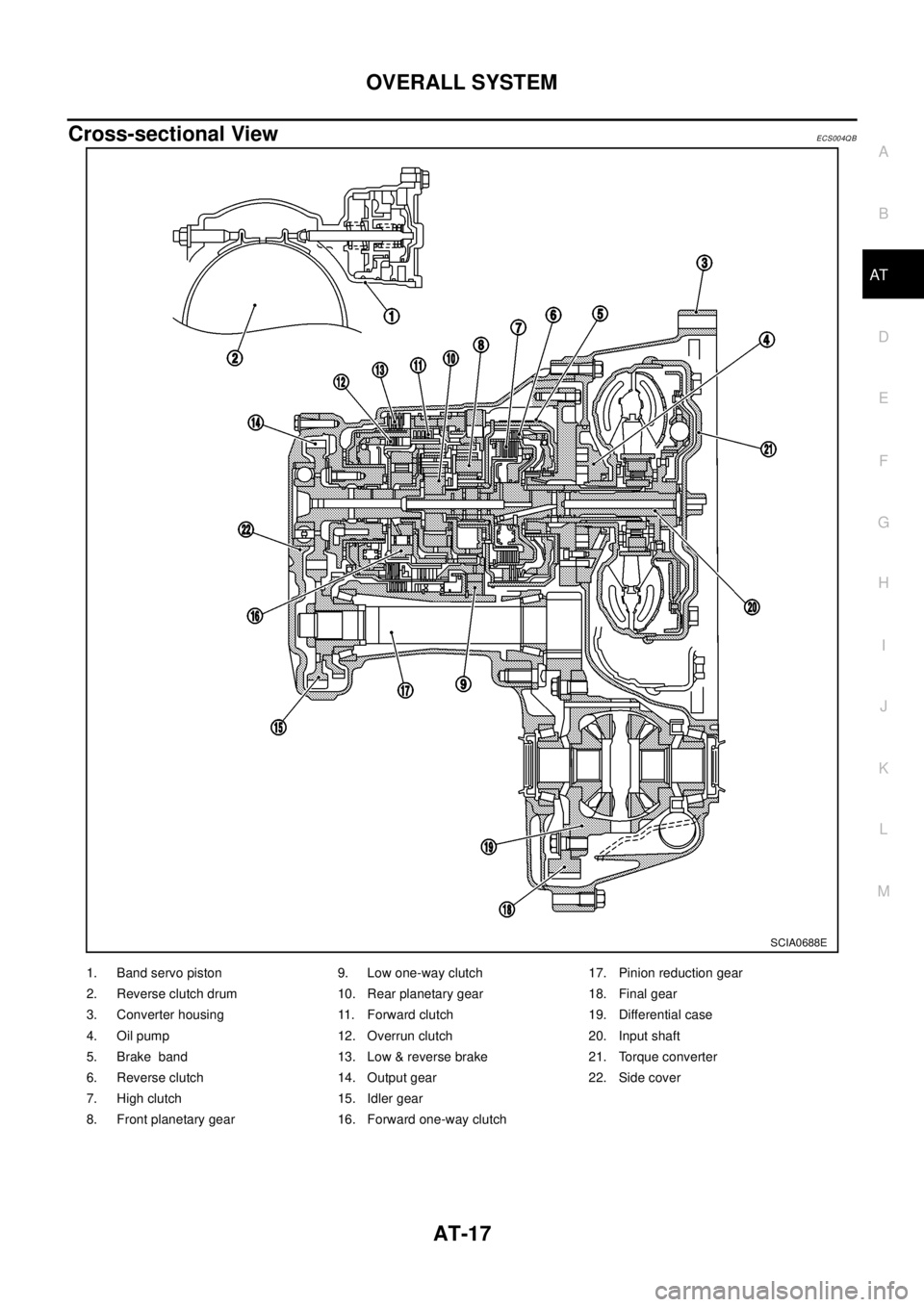

Cross-sectional ViewECS004QB
SCIA0688E
1. Band servo piston 9. Low one-way clutch 17. Pinion reduction gear
2. Reverse clutch drum 10. Rear planetary gear 18. Final gear
3. Converter housing 11. Forward clutch 19. Differential case
4. Oil pump 12. Overrun clutch 20. Input shaft
5. Brake band 13. Low & reverse brake 21. Torque converter
6. Reverse clutch 14. Output gear 22. Side cover
7. High clutch 15. Idler gear
8. Front planetary gear 16. Forward one-way clutch
Page 24 of 3066
AT-18
OVERALL SYSTEM
Hydraulic Control Circuit
ECS004QC
SCIA0689E
