1998 ISUZU TROOPER Service Repair Manual

Page 833 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±23 BRAKE CONTROL SYSTEM
Circuit Diagram (RHD model / 4JG2)
D08RW787

Page 834 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±24
BRAKE CONTROL SYSTEM

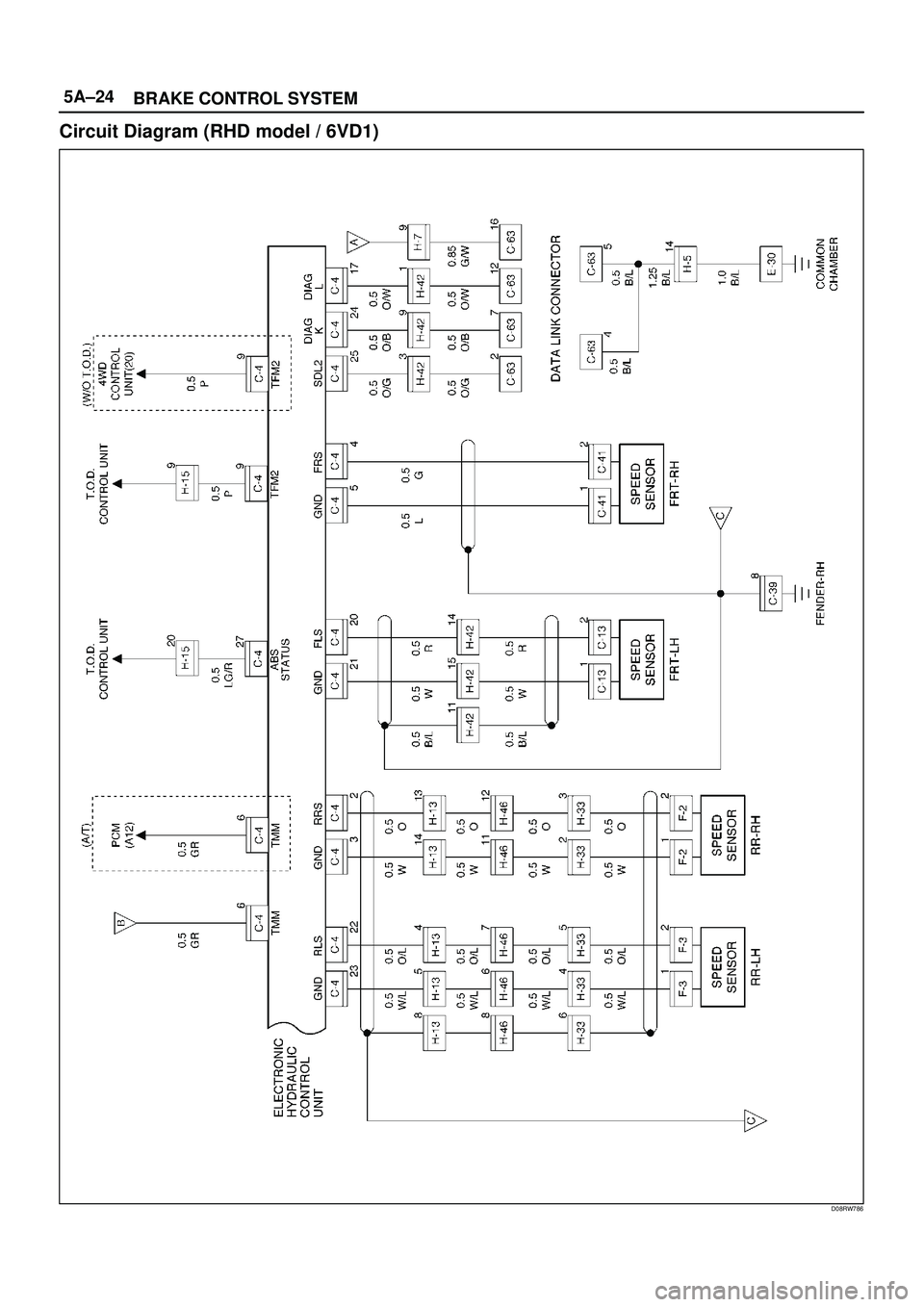

Circuit Diagram (RHD model / 6VD1)
D08RW786

Page 835 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±25 BRAKE CONTROL SYSTEM

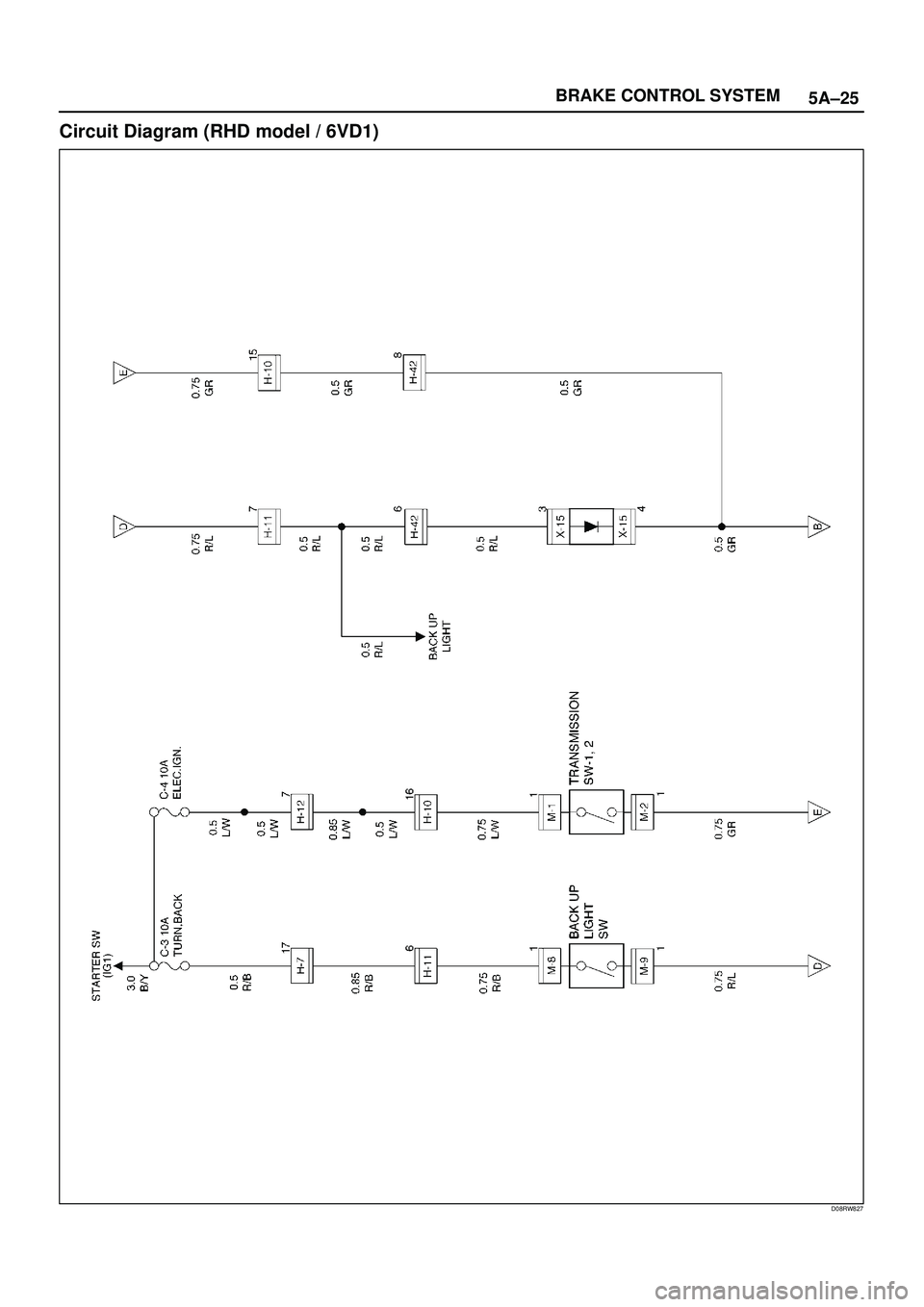

Circuit Diagram (RHD model / 6VD1)
D08RW827

Page 836 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±26
BRAKE CONTROL SYSTEM

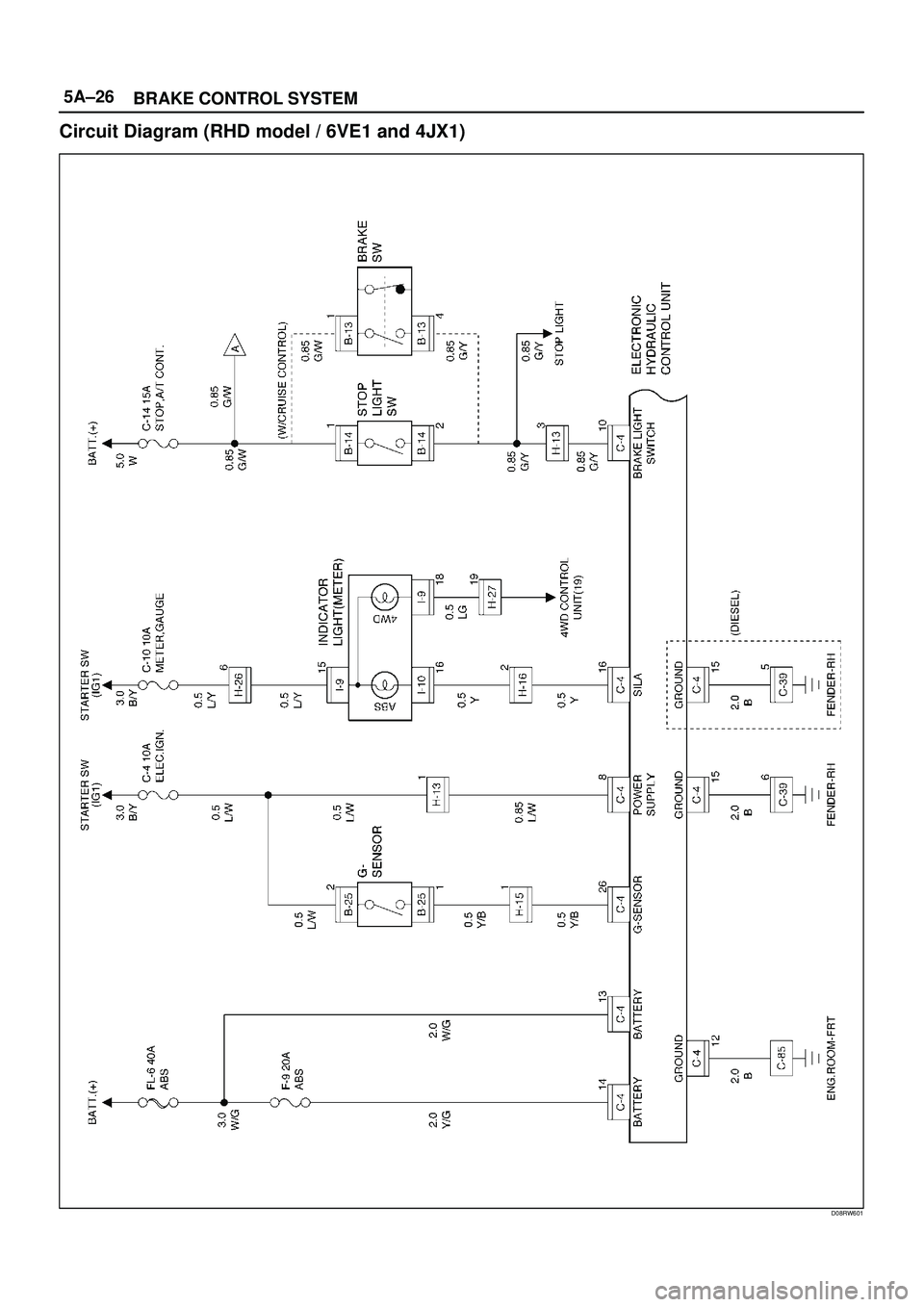

Circuit Diagram (RHD model / 6VE1 and 4JX1)
D08RW601

Page 837 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±27 BRAKE CONTROL SYSTEM

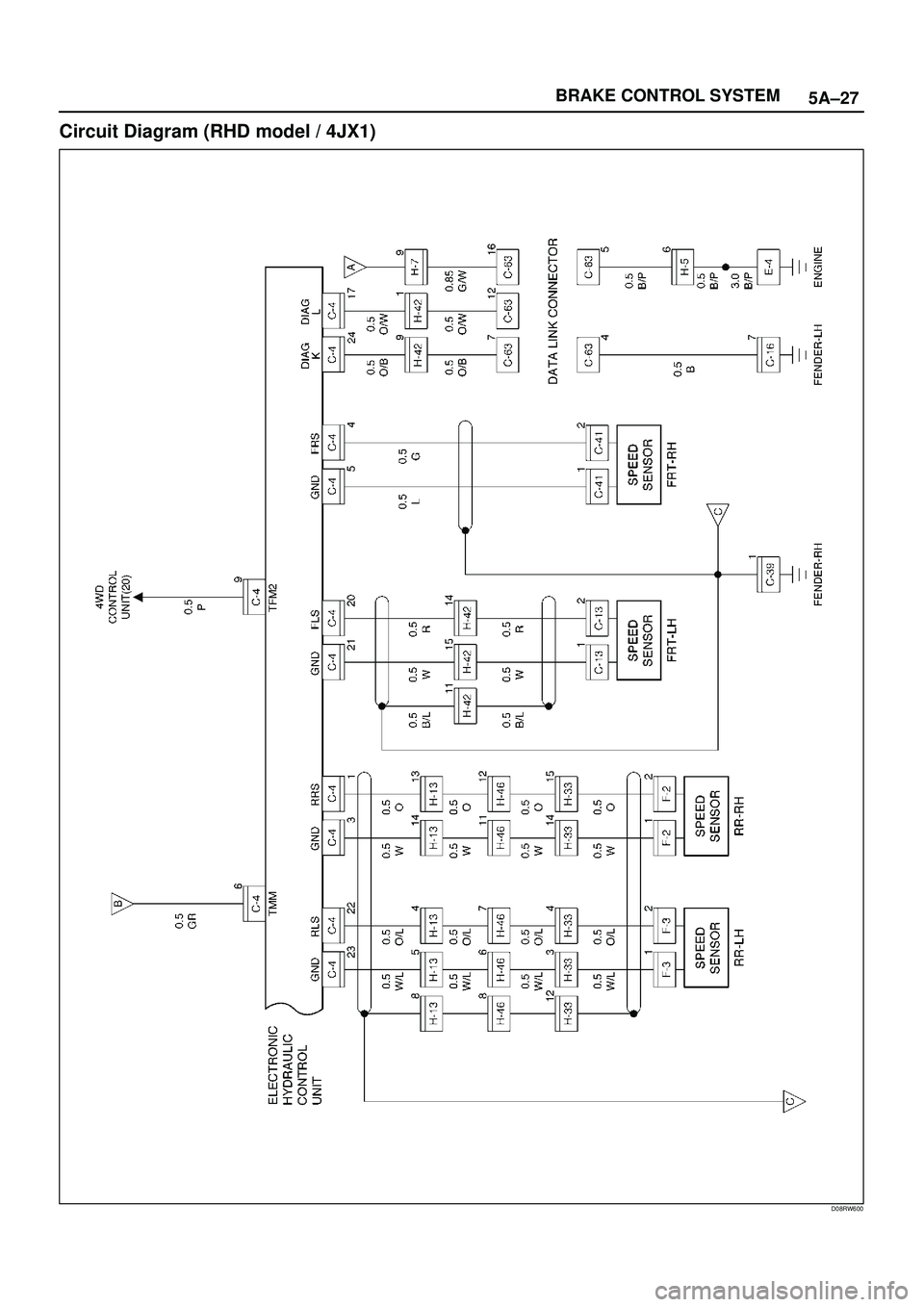

Circuit Diagram (RHD model / 4JX1)
D08RW600

Page 838 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±28
BRAKE CONTROL SYSTEM

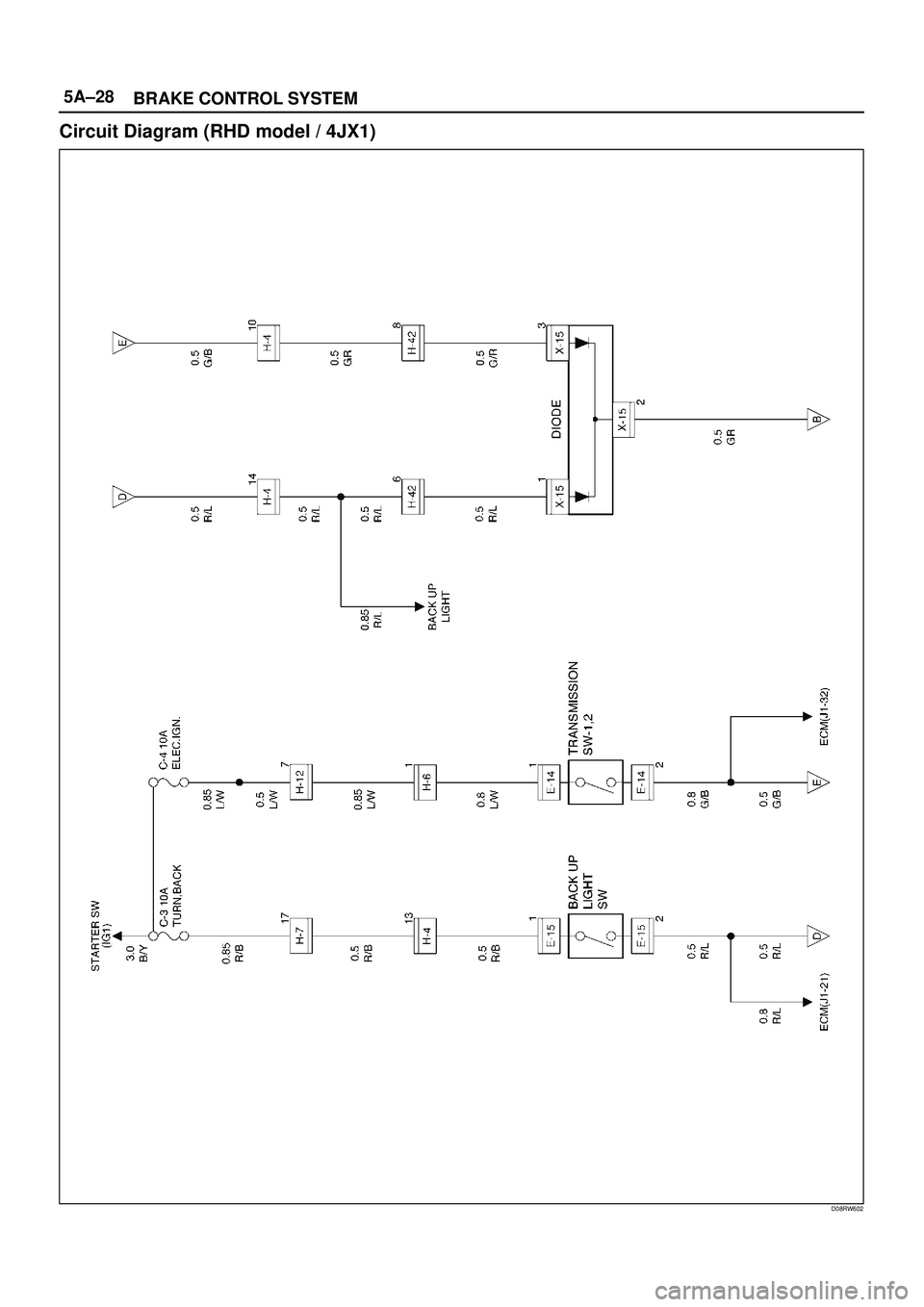

Circuit Diagram (RHD model / 4JX1)
D08RW602

Page 839 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±29 BRAKE CONTROL SYSTEM

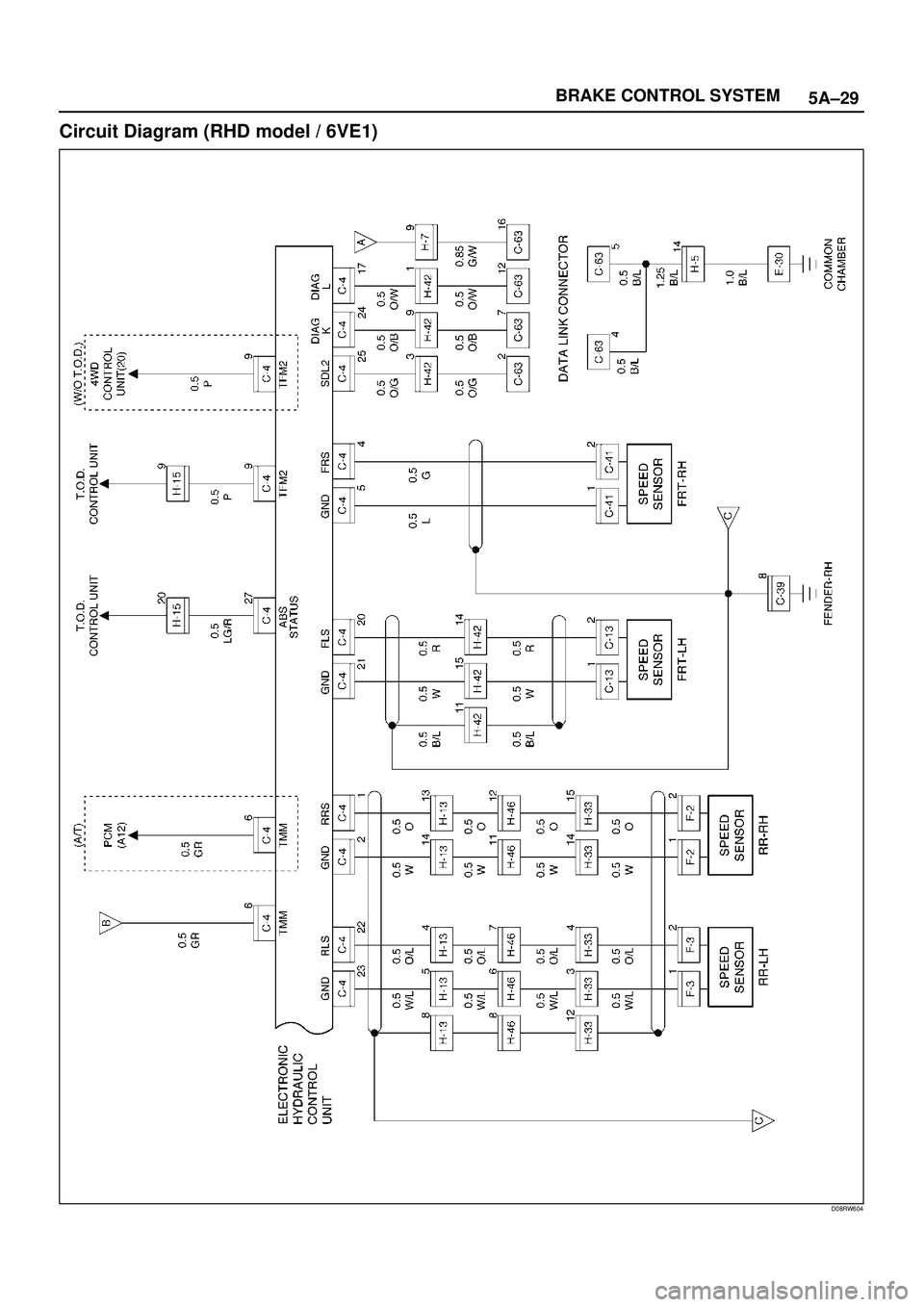

Circuit Diagram (RHD model / 6VE1)
D08RW604

Page 840 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±30
BRAKE CONTROL SYSTEM
Circuit Diagram (RHD model / 6VE1)
D08RW603
