Page 2969 of 3573
8D – 376 WIRING SYSTEM

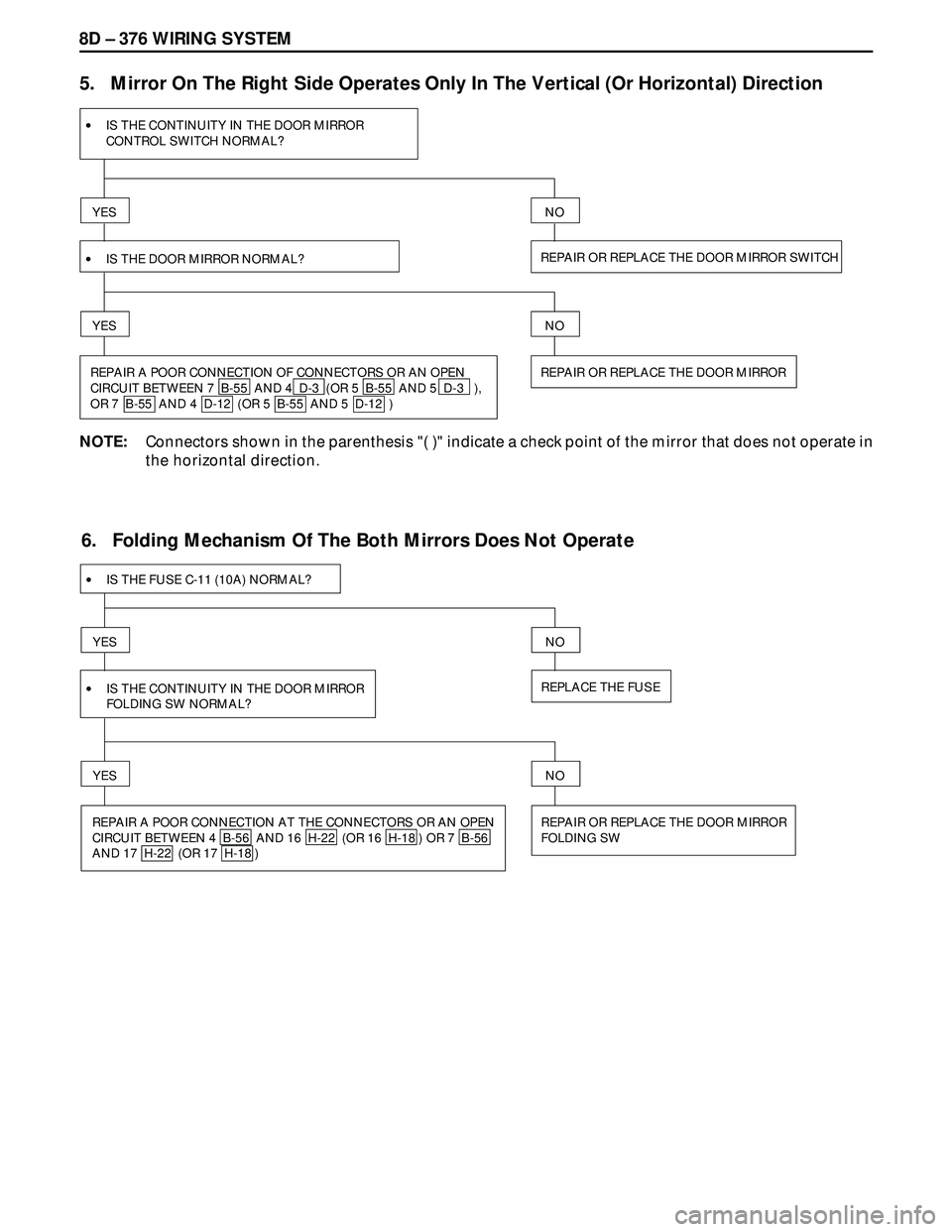

5. Mirror On The Right Side Operates Only In The Vertical (Or Horizontal) Direction
6. Folding Mechanism Of The Both Mirrors Does Not Operate
•IS THE CONTINUITY IN THE DOOR MIRROR
CONTROL SWITCH NORMAL?
YES
REPAIR A POOR CONNECTION OF CONNECTORS OR AN OPEN
CIRCUIT BETWEEN 7 B-55 AND 4 D-3 (OR 5 B-55 AND 5 D-3 ),
OR 7 B-55 AND 4 D-12 (OR 5 B-55 AND 5 D-12 )
YES
REPAIR OR REPLACE THE DOOR MIRROR SWITCH
NO
NO
•IS THE DOOR MIRROR NORMAL?
REPAIR OR REPLACE THE DOOR MIRROR
NOTE:Connectors shown in the parenthesis "( )" indicate a check point of the mirror that does not operate in
the horizontal direction.
•IS THE FUSE C-11 (10A) NORMAL?
YES
YES
REPLACE THE FUSE
NO
NO
•IS THE CONTINUITY IN THE DOOR MIRROR
FOLDING SW NORMAL?
REPAIR A POOR CONNECTION AT THE CONNECTORS OR AN OPEN
CIRCUIT BETWEEN 4 B-56 AND 16 H-22 (OR 16 H-18 ) OR 7 B-56
AND 17 H-22 (OR 17 H-18 )REPAIR OR REPLACE THE DOOR MIRROR
FOLDING SW
Page 2970 of 3573
WIRING SYSTEM 8D – 377

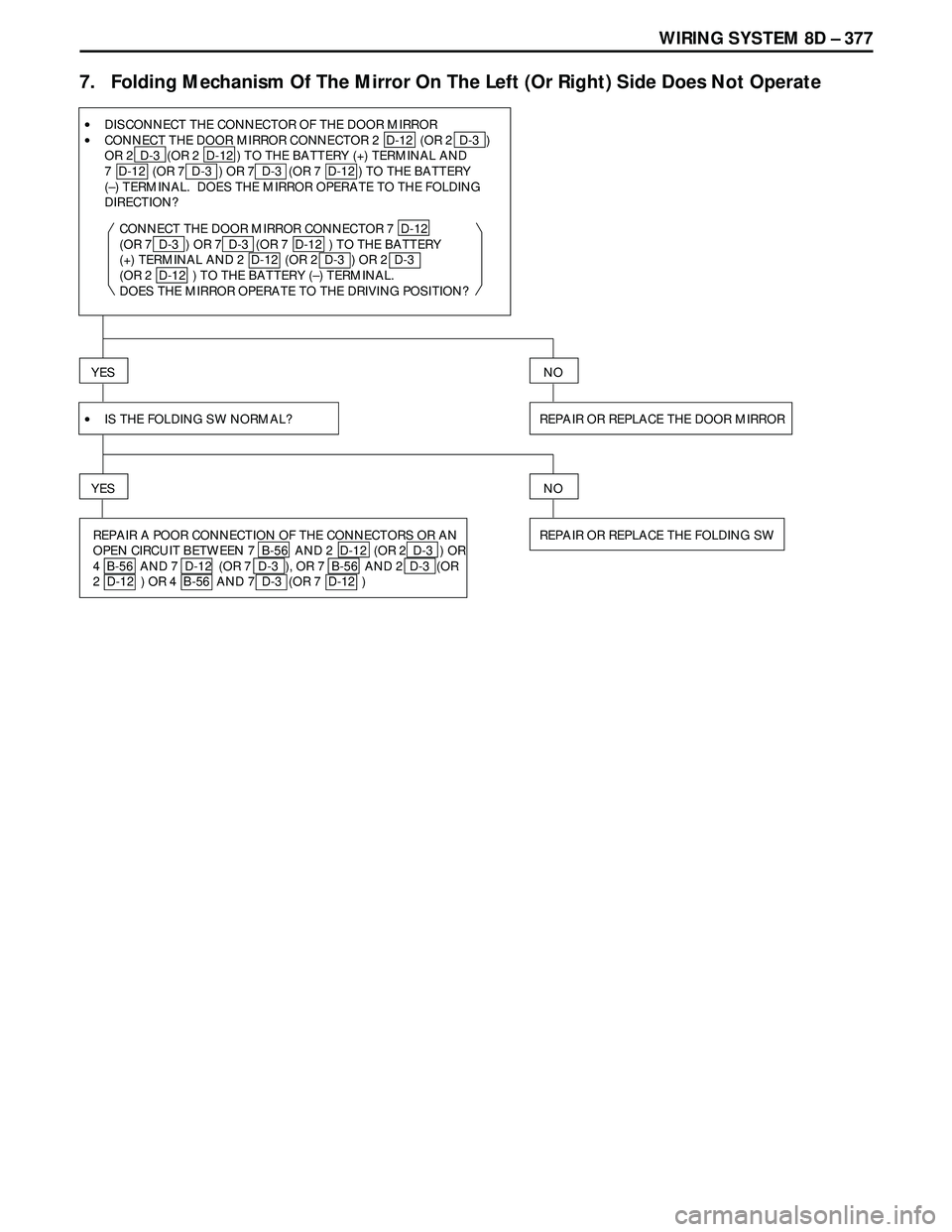

7. Folding Mechanism Of The Mirror On The Left (Or Right) Side Does Not Operate
•DISCONNECT THE CONNECTOR OF THE DOOR MIRROR
YES
REPAIR A POOR CONNECTION OF THE CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 7 B-56 AND 2 D-12 (OR 2 D-3 ) OR
4 B-56 AND 7 D-12 (OR 7 D-3 ), OR 7 B-56 AND 2 D-3 (OR
2 D-12 ) OR 4 B-56 AND 7 D-3 (OR 7 D-12 )
YES
REPAIR OR REPLACE THE DOOR MIRROR
NO
REPAIR OR REPLACE THE FOLDING SW
NO
•IS THE FOLDING SW NORMAL?
•CONNECT THE DOOR MIRROR CONNECTOR 2 D-12 (OR 2 D-3 )
OR 2 D-3 (OR 2 D-12 ) TO THE BATTERY (+) TERMINAL AND
7 D-12 (OR 7 D-3 ) OR 7 D-3 (OR 7 D-12 ) TO THE BATTERY
(–) TERMINAL. DOES THE MIRROR OPERATE TO THE FOLDING
DIRECTION?
CONNECT THE DOOR MIRROR CONNECTOR 7 D-12
(OR 7 D-3 ) OR 7 D-3 (OR 7 D-12 ) TO THE BATTERY
(+) TERMINAL AND 2 D-12 (OR 2 D-3 ) OR 2 D-3
(OR 2 D-12 ) TO THE BATTERY (–) TERMINAL.
DOES THE MIRROR OPERATE TO THE DRIVING POSITION?
Page 2971 of 3573
8D – 378 WIRING SYSTEM

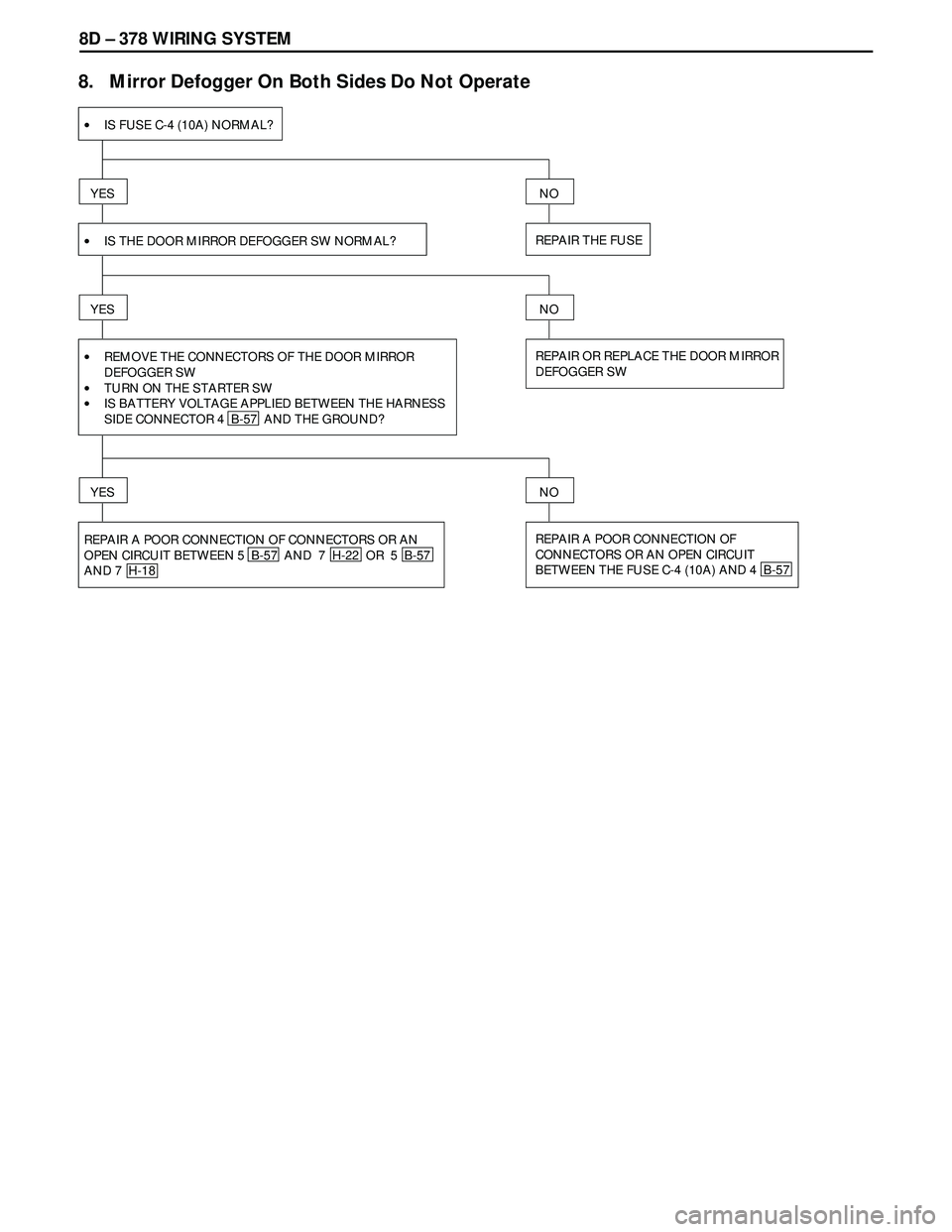

8. Mirror Defogger On Both Sides Do Not Operate
•IS FUSE C-4 (10A) NORMAL?
YES
REPAIR THE FUSE
NO
•IS THE DOOR MIRROR DEFOGGER SW NORMAL?
YES
REPAIR OR REPLACE THE DOOR MIRROR
DEFOGGER SW
NO
•REMOVE THE CONNECTORS OF THE DOOR MIRROR
DEFOGGER SW
YES
REPAIR A POOR CONNECTION OF
CONNECTORS OR AN OPEN CIRCUIT
BETWEEN THE FUSE C-4 (10A) AND 4 B-57
NO
REPAIR A POOR CONNECTION OF CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 5 B-57 AND 7 H-22 OR 5 B-57
AND 7 H-18 •TURN ON THE STARTER SW
•IS BATTERY VOLTAGE APPLIED BETWEEN THE HARNESS
SIDE CONNECTOR 4 B-57 AND THE GROUND?
Page 2972 of 3573
WIRING SYSTEM 8D – 379

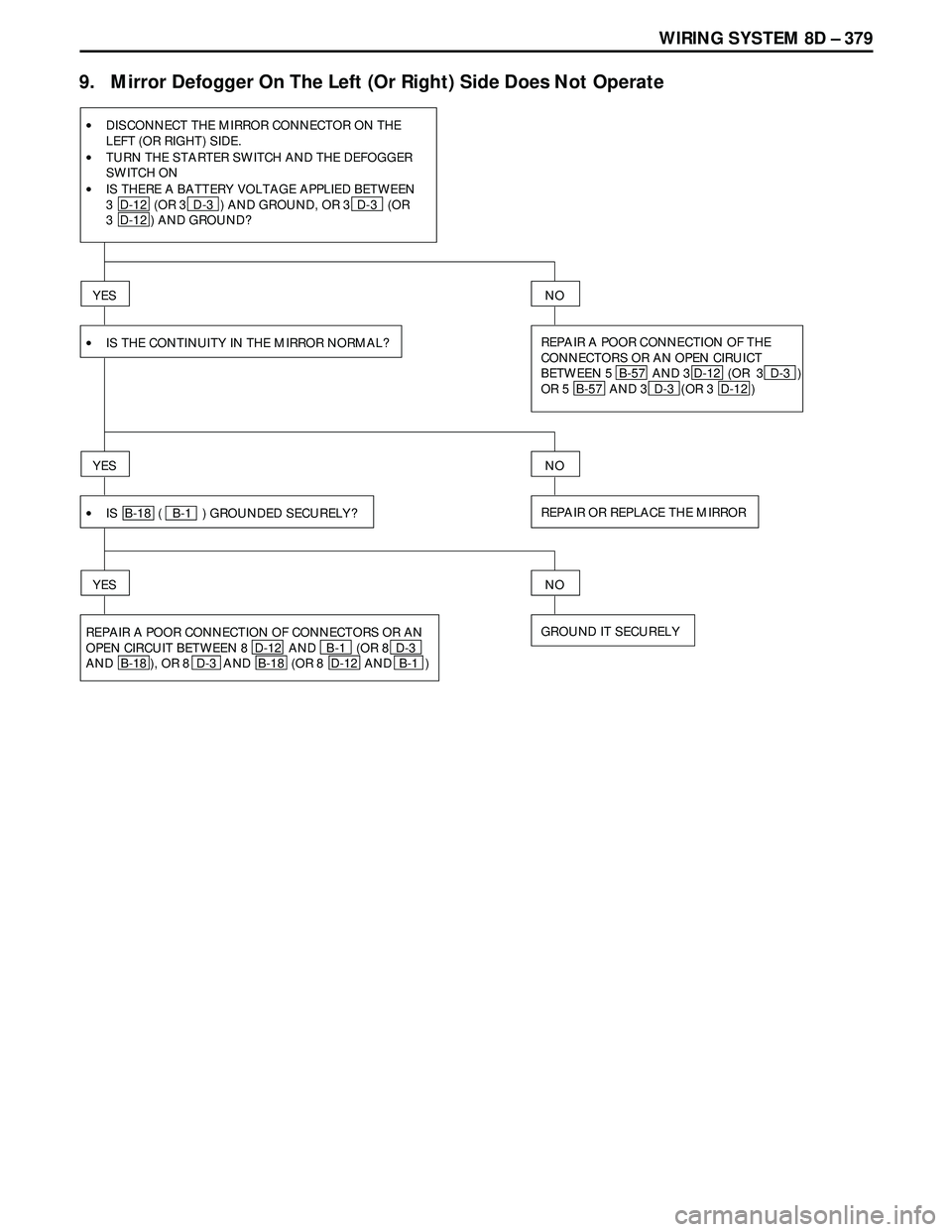

9. Mirror Defogger On The Left (Or Right) Side Does Not Operate
•DISCONNECT THE MIRROR CONNECTOR ON THE
LEFT (OR RIGHT) SIDE.
YES
REPAIR A POOR CONNECTION OF THE
CONNECTORS OR AN OPEN CIRUICT
BETWEEN 5 B-57 AND 3 D-12 (OR 3 D-3 )
OR 5 B-57 AND 3 D-3 (OR 3 D-12 )
NO
•IS THE CONTINUITY IN THE MIRROR NORMAL?
YES
REPAIR OR REPLACE THE MIRROR
NO
•IS B-18 ( B-1 ) GROUNDED SECURELY?
YES
GROUND IT SECURELY
NO
REPAIR A POOR CONNECTION OF CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 8 D-12 AND B-1 (OR 8 D-3
AND B-18 ), OR 8 D-3 AND B-18 (OR 8 D-12 AND B-1 )
•TURN THE STARTER SWITCH AND THE DEFOGGER
SWITCH ON
•IS THERE A BATTERY VOLTAGE APPLIED BETWEEN
3 D-12 (OR 3 D-3 ) AND GROUND, OR 3 D-3 (OR
3 D-12 ) AND GROUND?
Page 2973 of 3573
8D – 380 WIRING SYSTEM
Anti-Theft System with Keyless Entry
Page 2974 of 3573
WIRING SYSTEM 8D – 381

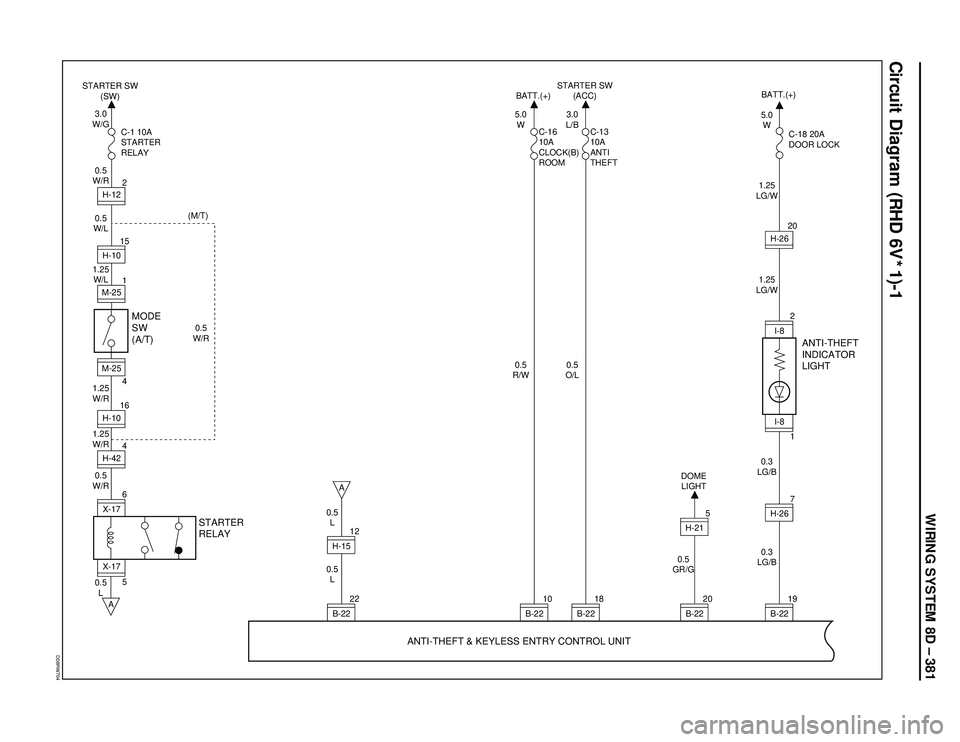

Circuit Diagram (RHD 6V*1)-1
D08RW704
STARTER SW
(SW)
3.0
W/G
0.5
W/R
0.5
W/L
1.25
W/L
0.5
L
0.5
L 1.25
W/R
1.25
W/R
0.5
L 0.5
W/R
MODE
SW
(A/T)
ANTI-THEFT
INDICATOR
LIGHT
STARTER
RELAY
ANTI-THEFT & KEYLESS ENTRY CONTROL UNIT
0.5
W/R (M/T) C-1 10A
STARTER
RELAYBATT.(+)
5.0
W
0.5
R/WC-16
10A
CLOCK(B)
ROOM
2
15
H-12
H-10
1M-25
4
M-25
6X-17
22
B-2210
B-22 12
H-15
5
X-1716H-10
4H-42A
A
STARTER SW
(ACC)
3.0
L/B
0.5
O/LC-13
10A
ANTI
THEFT
18
B-2220
B-225H-21DOME
LIGHT
0.5
GR/G
19
B-227H-262I-8
1I-820H-26 BATT.(+)
0.3
LG/B0.3
LG/B1.25
LG/W1.25
LG/W5.0
W
C-18 20A
DOOR LOCK
Page 2975 of 3573
8D – 382 WIRING SYSTEM
Circuit Diagram (RHD 4J**)-1
D08RW703
STARTER SW
(ST)
3.0
W/G
0.5
W/R0.5
W/R
0.5
W/R
0.5
L 0.5
L
STARTER
RELAYANTI-THEFT
INDICATOR
LIGHT
ANTI-THEFT & KEYLESS ENTRY CONTROL UNIT
C-1 10A
STARTER
RELAYBATT.(+)
5.0
W
0.5
R/WC-16
10A
CLOCK(B)
ROOM
1
C-57
12H-15
10
B-22 22
B-22
STARTER SW
(ACC)
3.0
L/B
0.5
O/LC-13
10A
ANTI
THEFT
18
B-2220
B-225H-21DOME
LIGHT
0.5
GR/G
19
B-227H-262I-8
1I-820H-26 BATT.(+)
0.3
LG/B0.3
LG/B1.25
LG/W1.25
LG/W5.0
W
C-18 20A
DOOR LOCK
2
C-57
4
H-422H-12
Page 2976 of 3573
WIRING SYSTEM 8D – 383

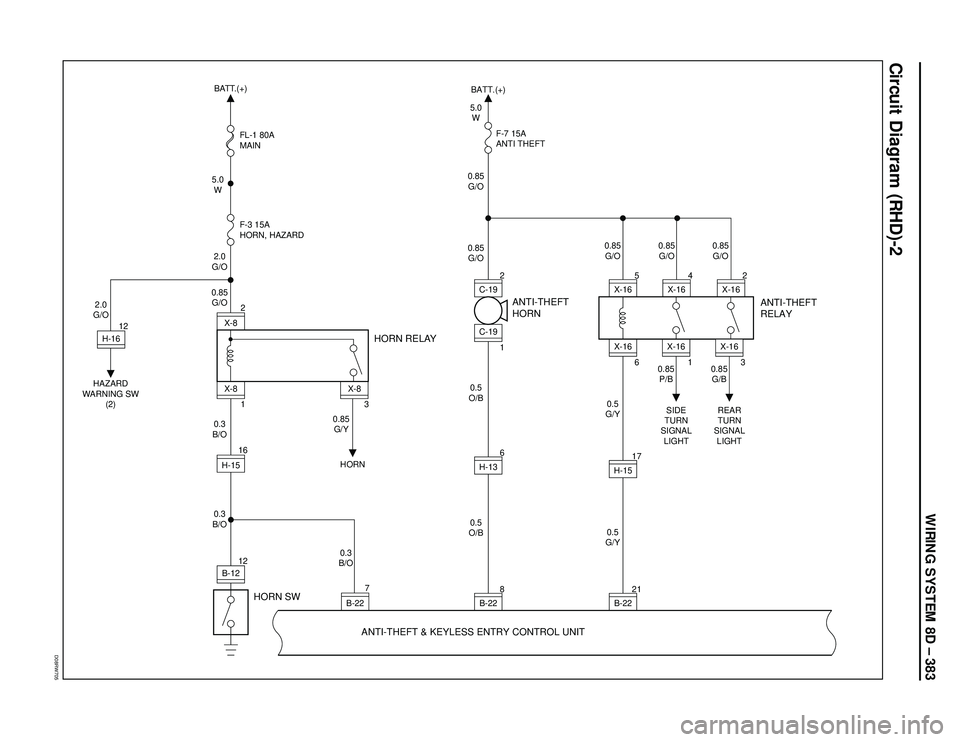

Circuit Diagram (RHD)-2
D08RW705
X-165
X-164
F-7 15A
ANTI THEFT
ANTI-THEFT
HORNANTI-THEFT
RELAY
0.5
O/B HORN
0.5
G/Y0.5
G/Y0.85
P/B
X-162 0.85
G/O 0.85
G/O 0.85
G/O
0.5
O/B 0.85
G/O 0.85
G/O5.0
W BATT.(+)
B-228
B-2221H-1517
H-136C-192C-19
1
X-16
6
X-16
1SIDE
TURN
SIGNAL
LIGHT0.85
G/B
X-16
3
REAR
TURN
SIGNAL
LIGHT
ANTI-THEFT & KEYLESS ENTRY CONTROL UNIT3
H-1612X-8
X-8 X-82
1
HORN RELAY
2.0
G/O0.85
G/O
0.3
B/O
0.3
B/O0.85
G/Y
0.3
B/O 2.0
G/O5.0
WBATT.(+)
F-3 15A
HORN, HAZARD FL-1 80A
MAIN
HAZARD
WARNING SW
(2)
12
B-12
HORN SW
H-1516
B-227
