1998 ISUZU TROOPER Service Repair Manual

Page 825 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±15 BRAKE CONTROL SYSTEM

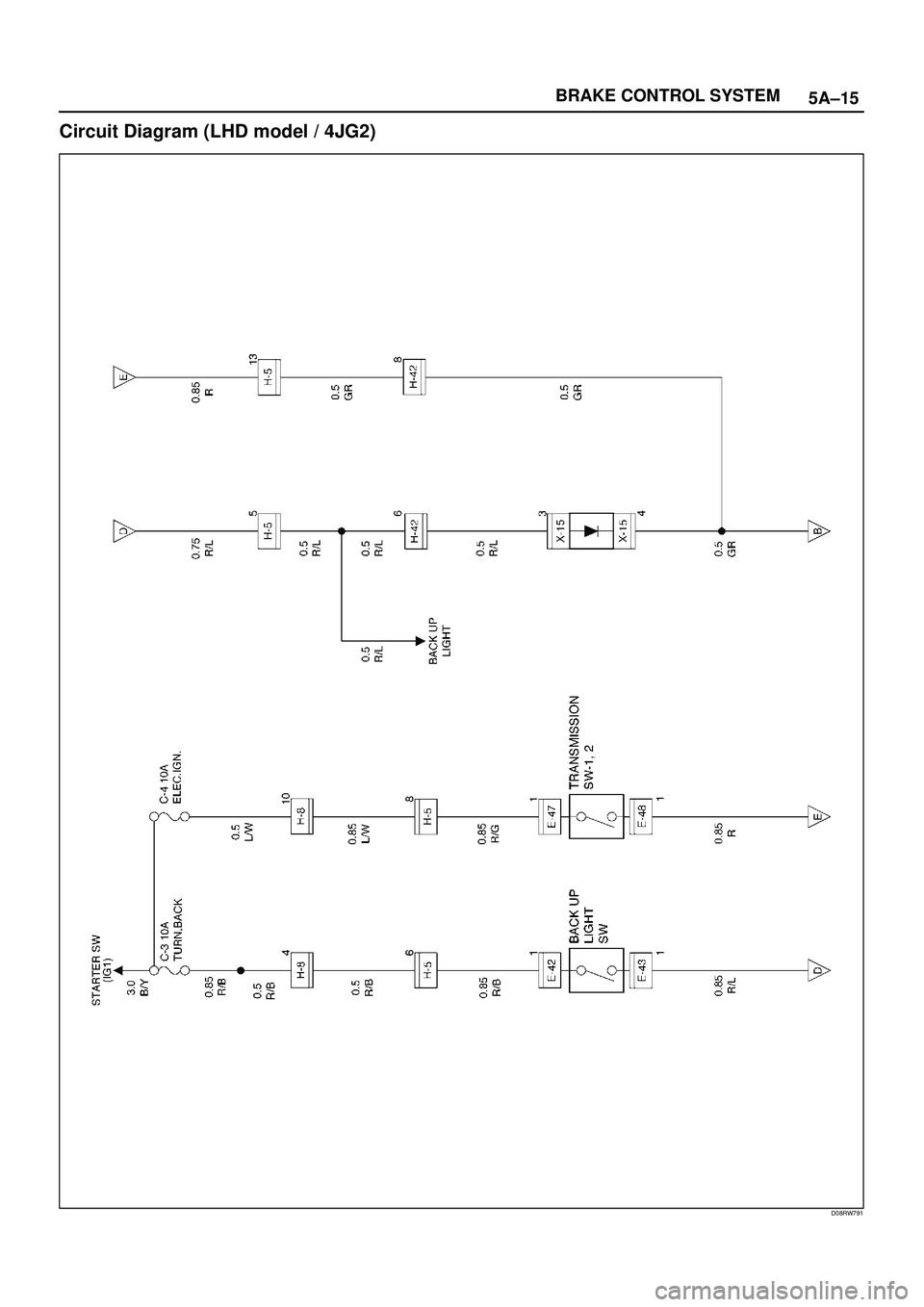

Circuit Diagram (LHD model / 4JG2)
D08RW791

Page 826 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±16
BRAKE CONTROL SYSTEM

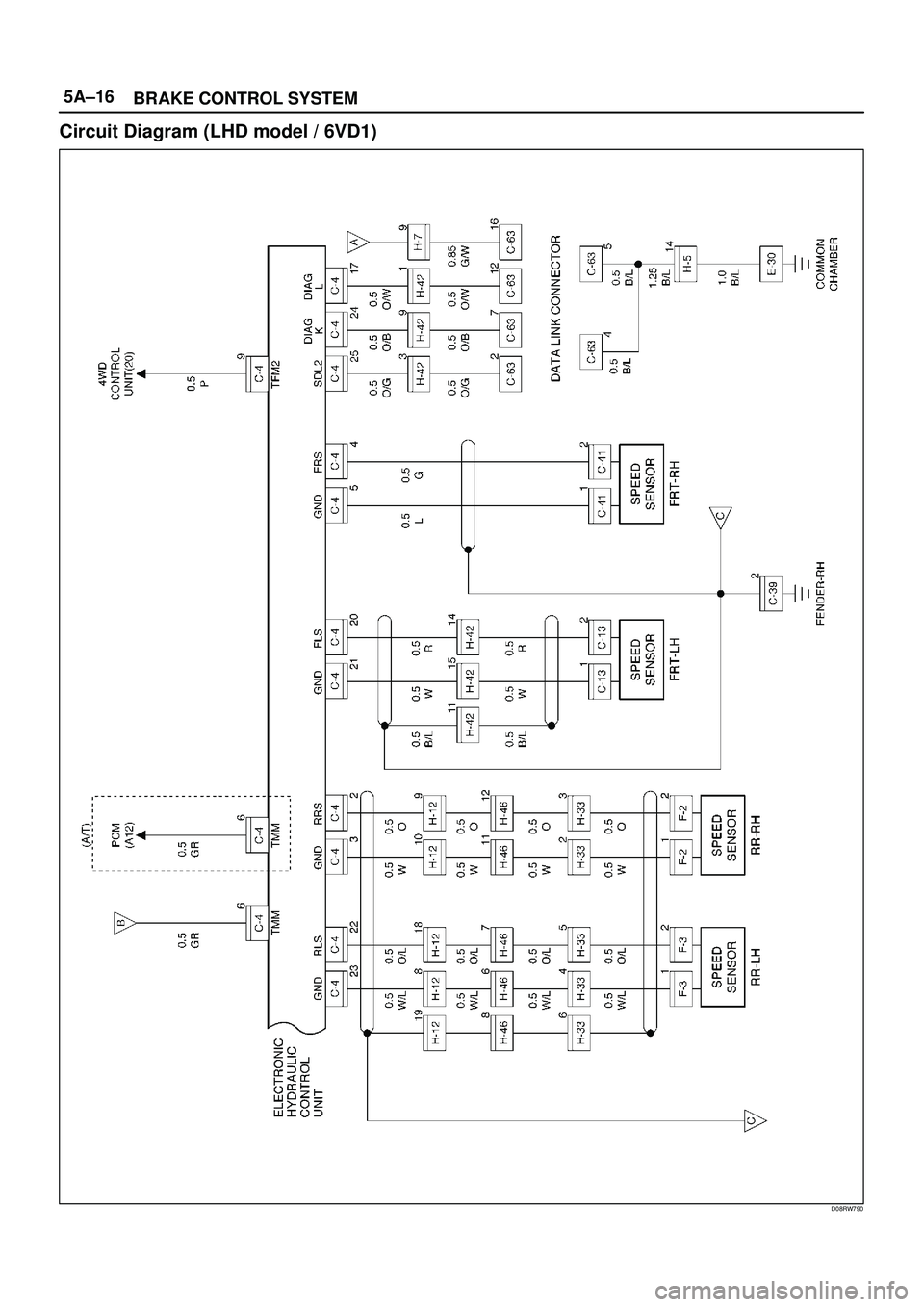

Circuit Diagram (LHD model / 6VD1)
D08RW790

Page 827 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±17 BRAKE CONTROL SYSTEM

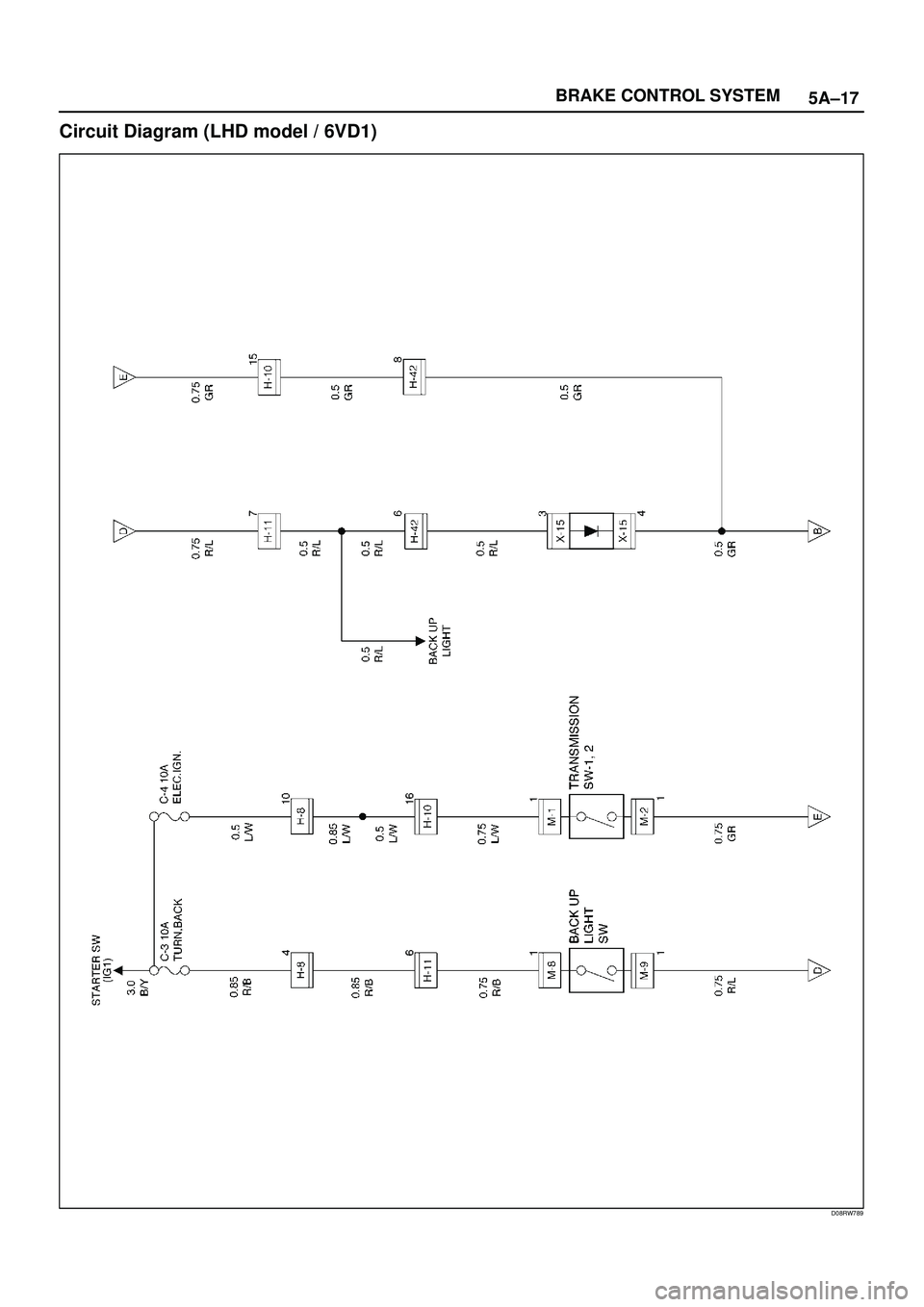

Circuit Diagram (LHD model / 6VD1)
D08RW789

Page 828 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±18
BRAKE CONTROL SYSTEM

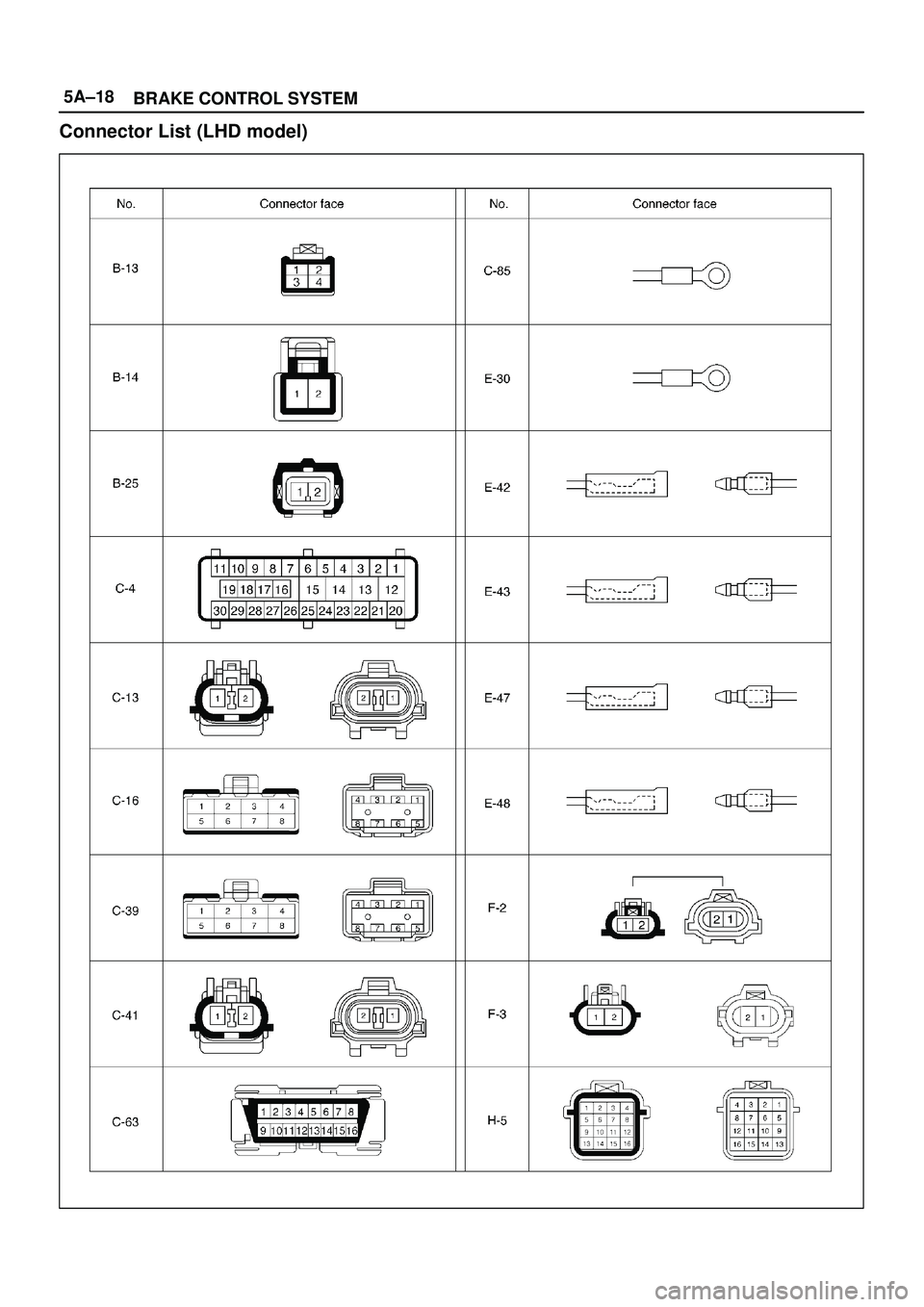

Connector List (LHD model)

Page 829 of 3573

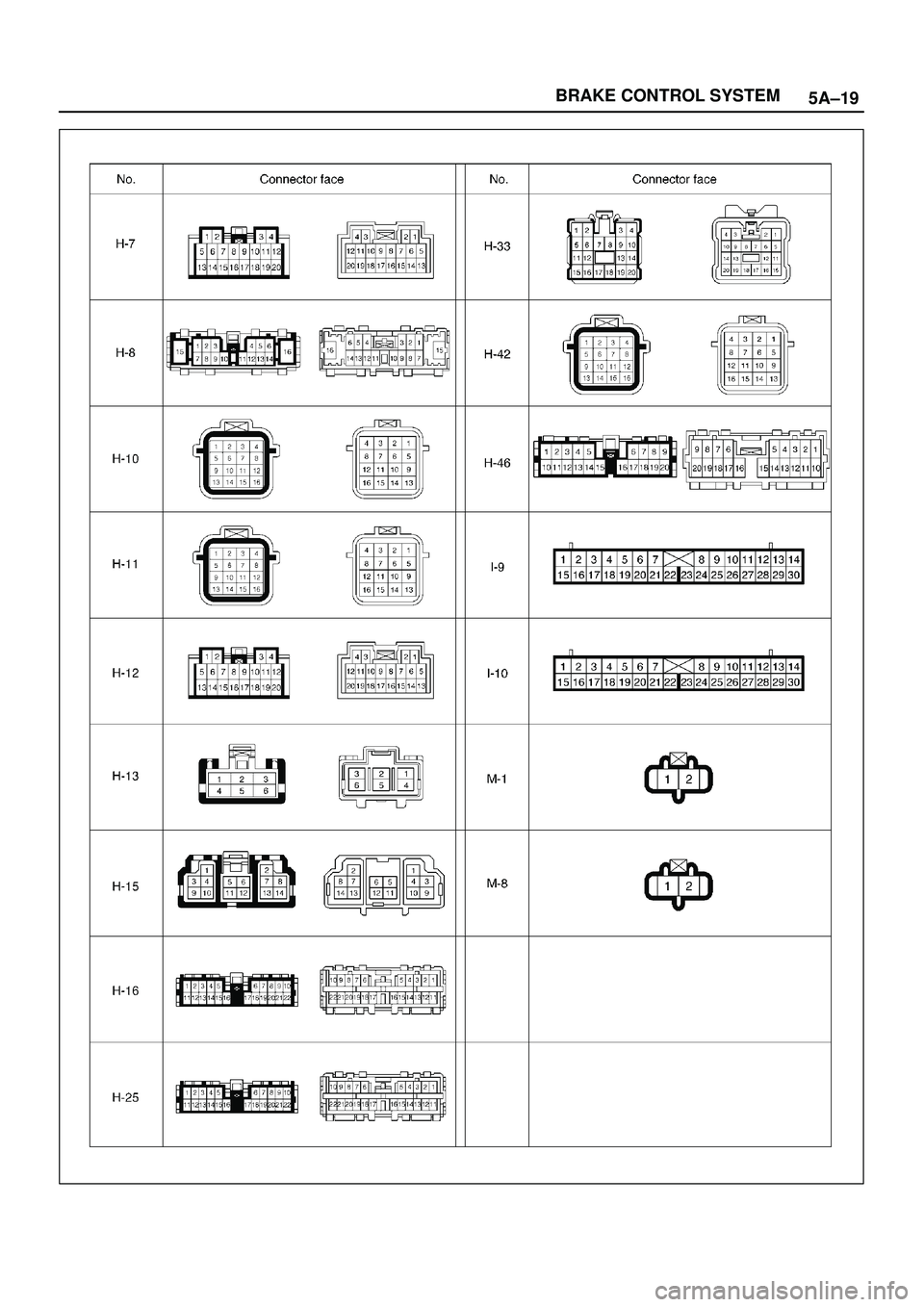

ISUZU TROOPER 1998  Service Repair Manual 5A±19 BRAKE CONTROL SYSTEM

Page 830 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±20
BRAKE CONTROL SYSTEM
Part Location (LHD model)
D08RW808
Legend
(1) F±2
(2) F±3
(3) H±33
(4) H±7, H±8, H±25
(5) H±46
(6) C±16
(7) C±63
(8) Fuse Box
(9) B±13 or B±14
(10) C±13
(11) H

Page 831 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±21 BRAKE CONTROL SYSTEM

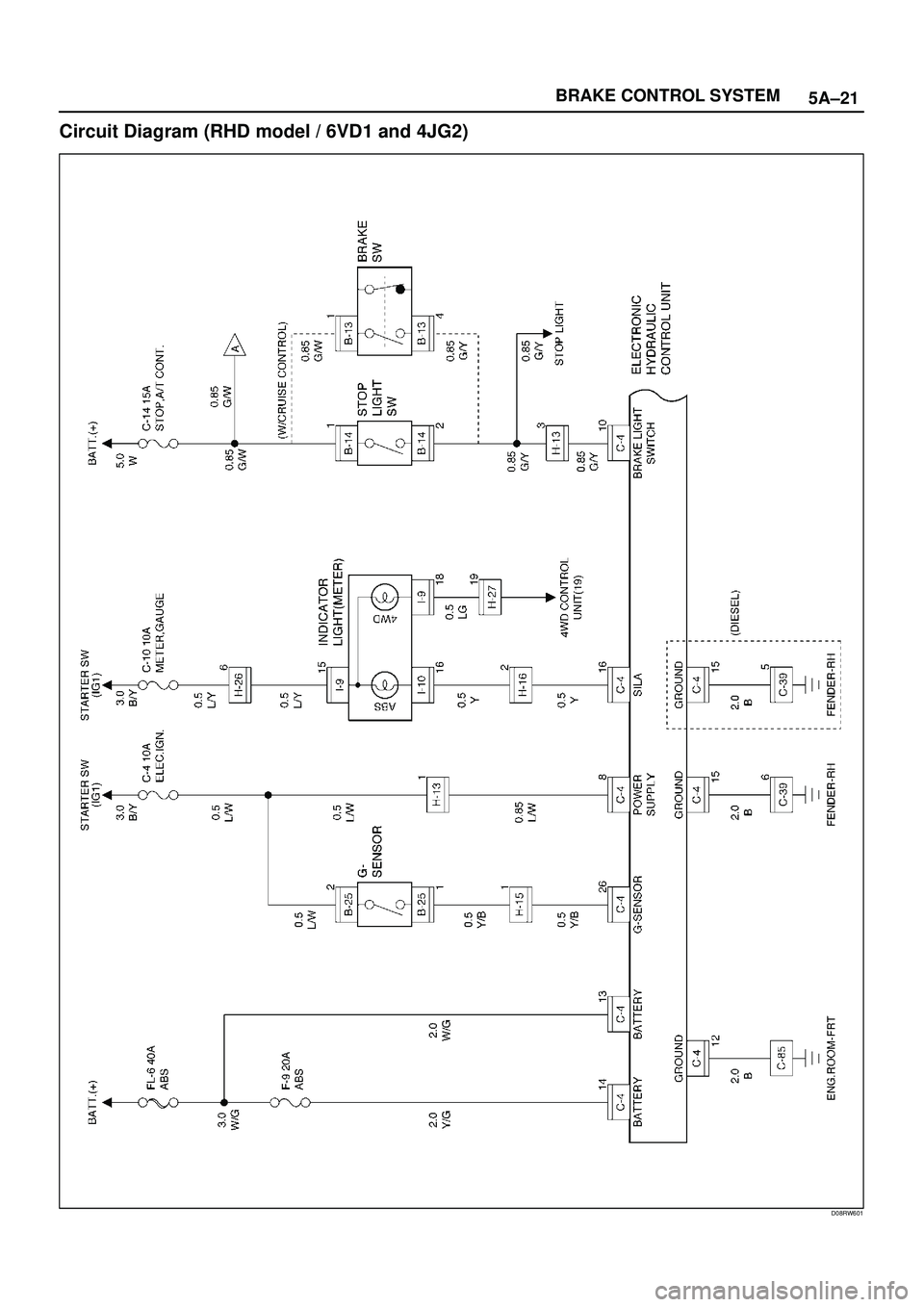

Circuit Diagram (RHD model / 6VD1 and 4JG2)
D08RW601

Page 832 of 3573

ISUZU TROOPER 1998  Service Repair Manual 5A±22
BRAKE CONTROL SYSTEM

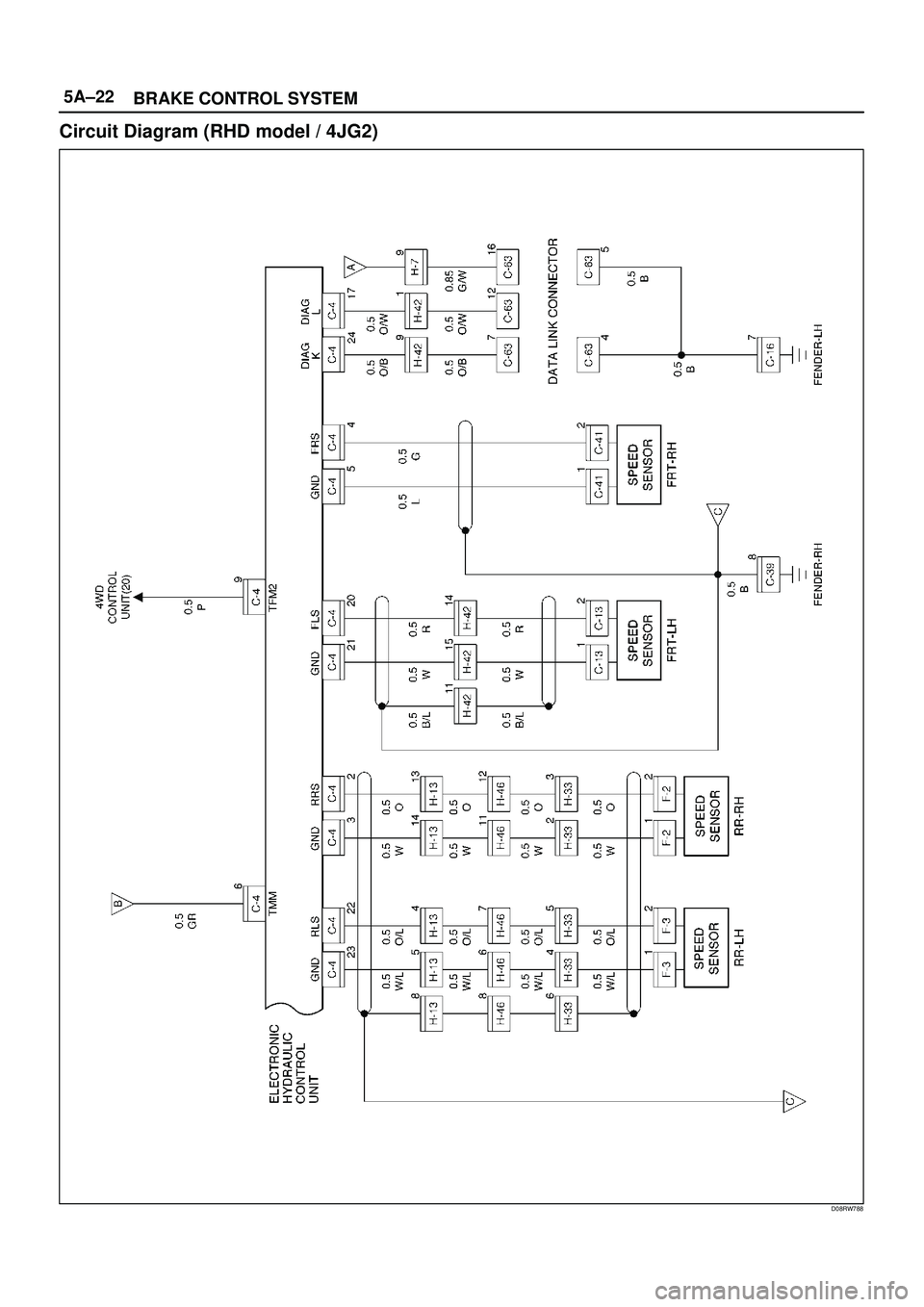

Circuit Diagram (RHD model / 4JG2)
D08RW788
