8DÐ216 WIRING SYSTEM
DIAGNOSIS

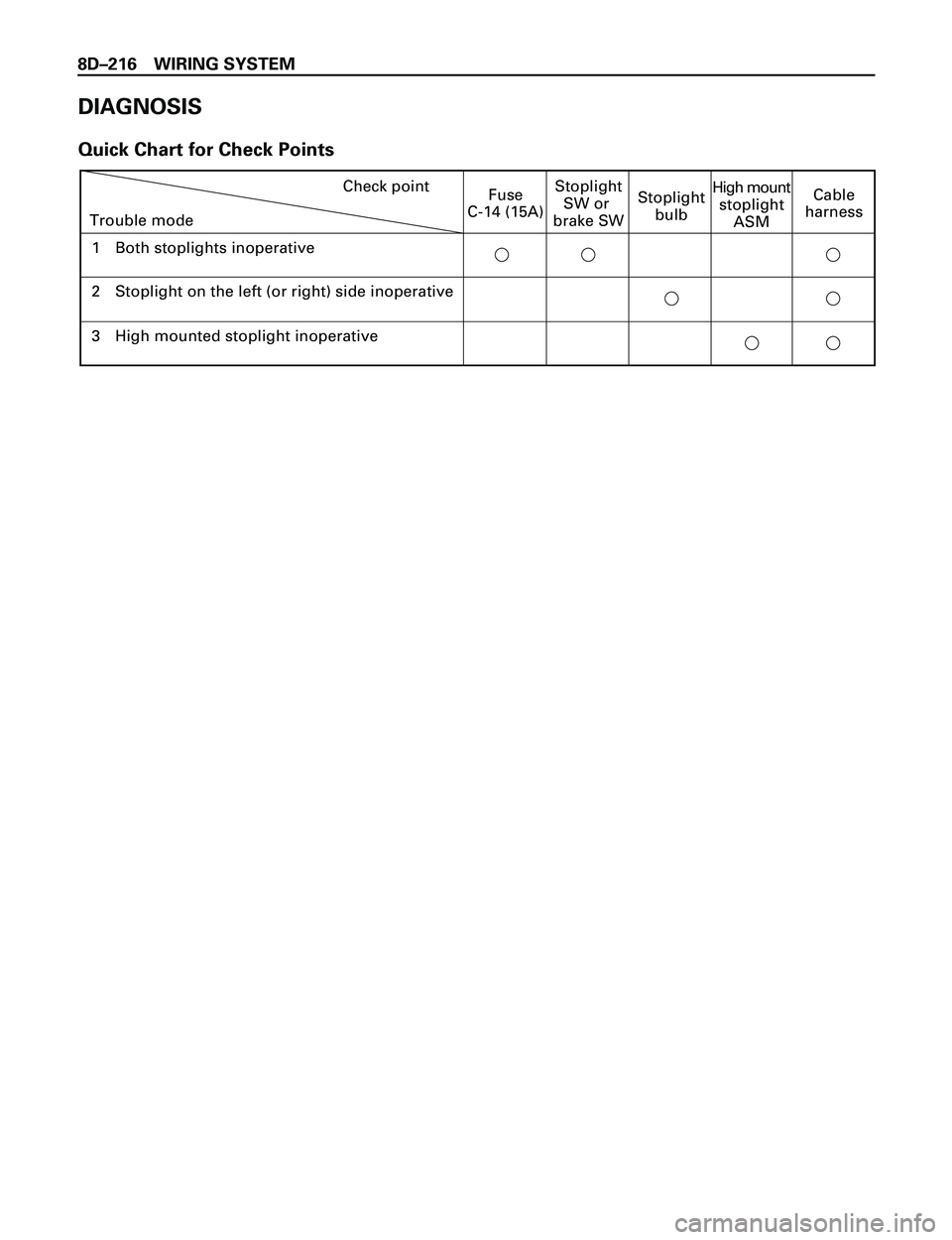

Quick Chart for Check Points
Check pointFuse
C-14 (15A)Cable
harness
1 Both stoplights inoperative Trouble mode
2 Stoplight on the left (or right) side inoperative
Stoplight
SW or
brake SWStoplight
bulb
High mounted stoplight inoperative3
High mount
stoplight
ASM
Page 2810 of 3573
WIRING SYSTEM 8DÐ217

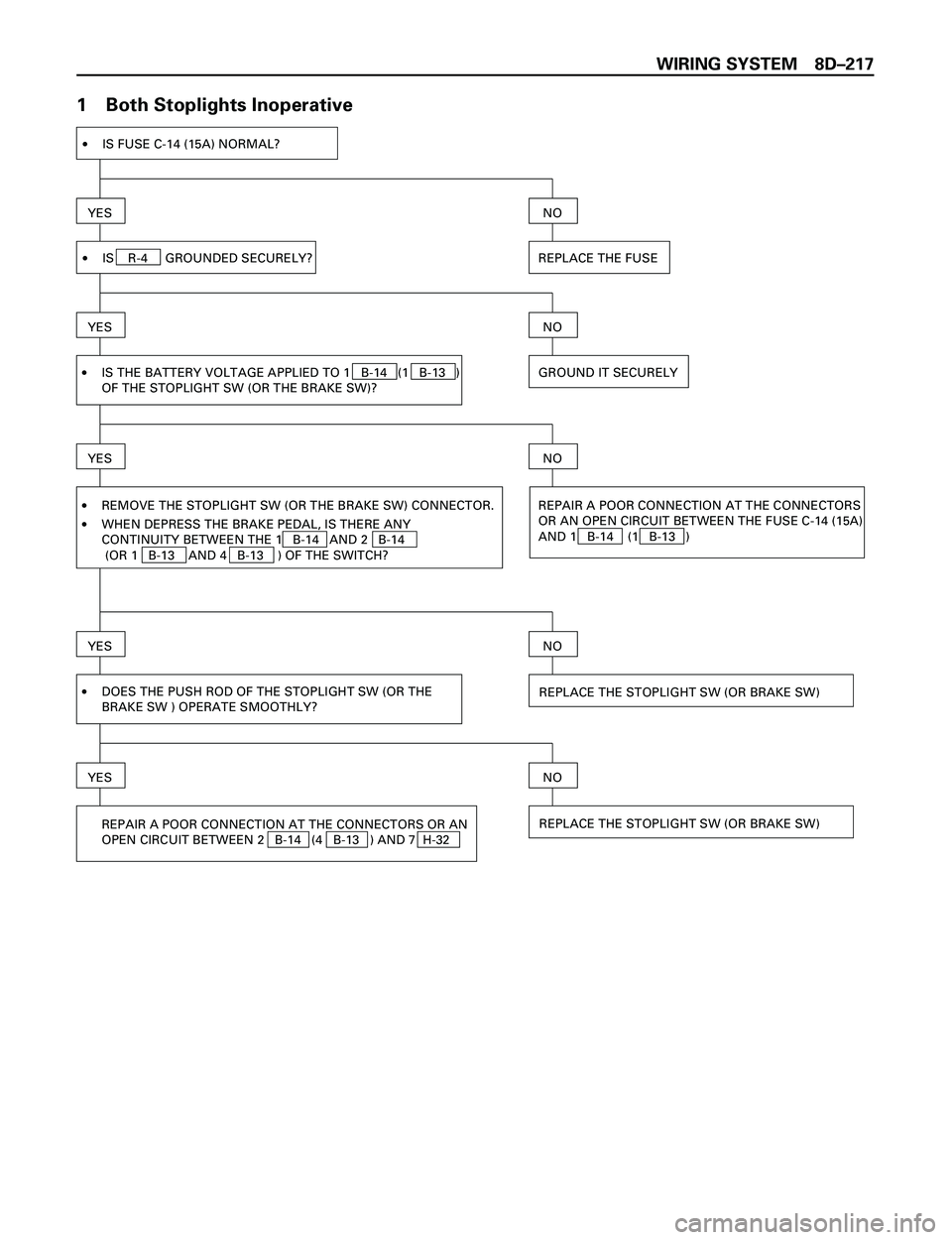

1 Both Stoplights Inoperative
·IS THE BATTERY VOLTAGE APPLIED TO 1 B-14 (1 B-13 )
OF THE STOPLIGHT SW (OR THE BRAKE SW)?
YES
YES
REPLACE THE FUSE
NO
REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN THE FUSE C-14 (15A)
AND 1 B-14 (1 B-13 )
NO
·IS FUSE C-14 (15A) NORMAL?
·IS R-4 GROUNDED SECURELY?
GROUND IT SECURELY
YESNO
·REMOVE THE STOPLIGHT SW (OR THE BRAKE SW) CONNECTOR.
·WHEN DEPRESS THE BRAKE PEDAL, IS THERE ANY
CONTINUITY BETWEEN THE 1 B-14 AND 2 B-14
(OR 1 B-13 AND 4 B-13 ) OF THE SWITCH?
DOES THE PUSH ROD OF THE STOPLIGHT SW (OR THE
BRAKE SW ) OPERATE SMOOTHLY?
YESNO
·REPLACE THE STOPLIGHT SW (OR BRAKE SW)
REPAIR A POOR CONNECTION AT THE CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 2 B-14 (4 B-13 ) AND 7 H-32
YESNO
REPLACE THE STOPLIGHT SW (OR BRAKE SW)
Page 2811 of 3573
8DÐ218 WIRING SYSTEM

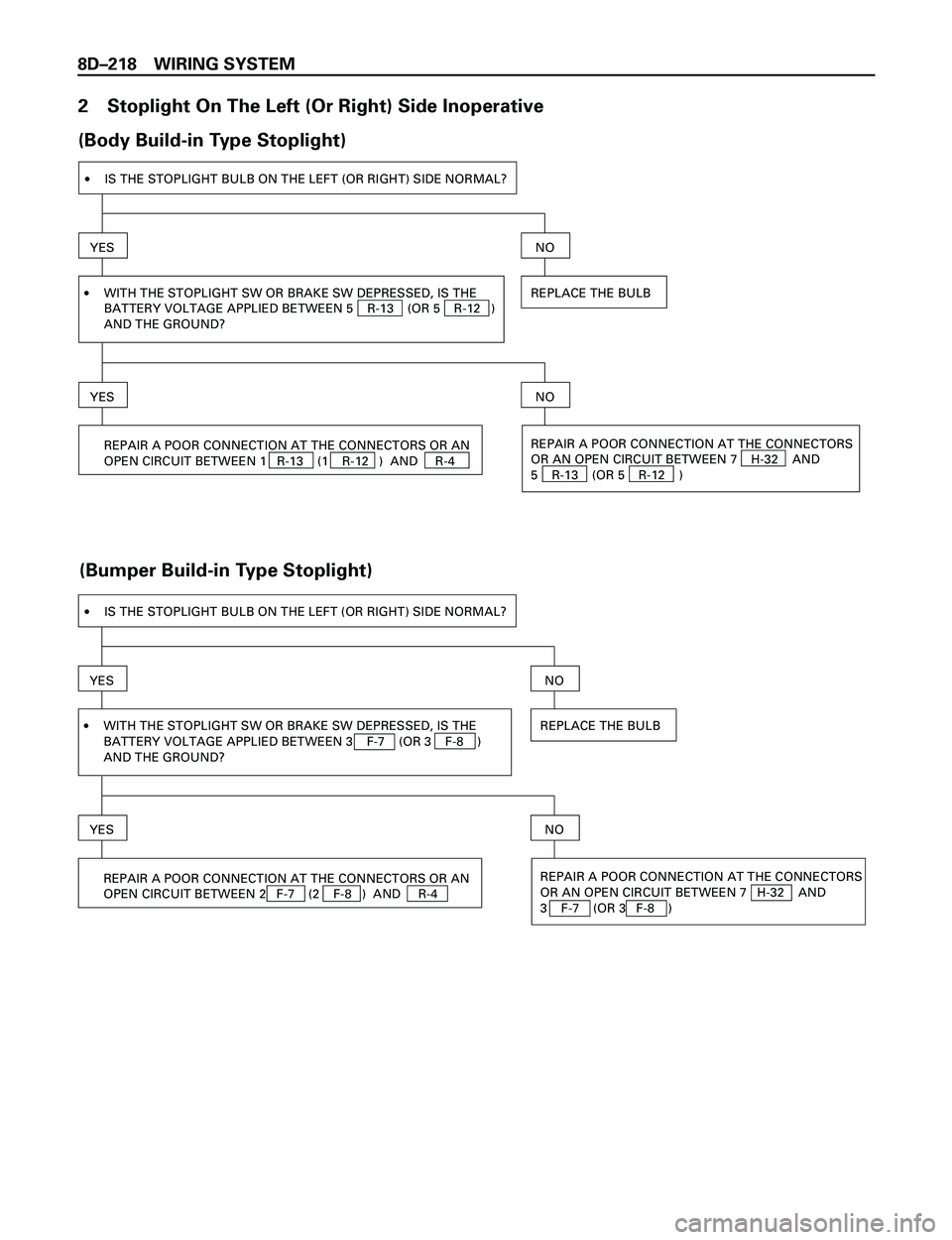

2 Stoplight On The Left (Or Right) Side Inoperative
(Body Build-in Type Stoplight)
(Bumper Build-in Type Stoplight)
·WITH THE STOPLIGHT SW OR BRAKE SW DEPRESSED, IS THE
BATTERY VOLTAGE APPLIED BETWEEN 5 R-13 (OR 5 R-12 )
AND THE GROUND?
YES
REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 7 H-32 AND
5 R-13 (OR 5 R-12 )
NO
·IS THE STOPLIGHT BULB ON THE LEFT (OR RIGHT) SIDE NORMAL?
REPLACE THE BULB
YESNO
REPAIR A POOR CONNECTION AT THE CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 1 R-13 (1 R-12 ) AND R-4
·WITH THE STOPLIGHT SW OR BRAKE SW DEPRESSED, IS THE
BATTERY VOLTAGE APPLIED BETWEEN 3 F-7 (OR 3 F-8 )
AND THE GROUND?
YES
REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 7 H-32 AND
3 F-7 (OR 3 F-8 )
NO
·IS THE STOPLIGHT BULB ON THE LEFT (OR RIGHT) SIDE NORMAL?
REPLACE THE BULB
YESNO
REPAIR A POOR CONNECTION AT THE CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 2 F-7 (2 F-8 ) AND R-4
Page 2812 of 3573
WIRING SYSTEM 8DÐ219

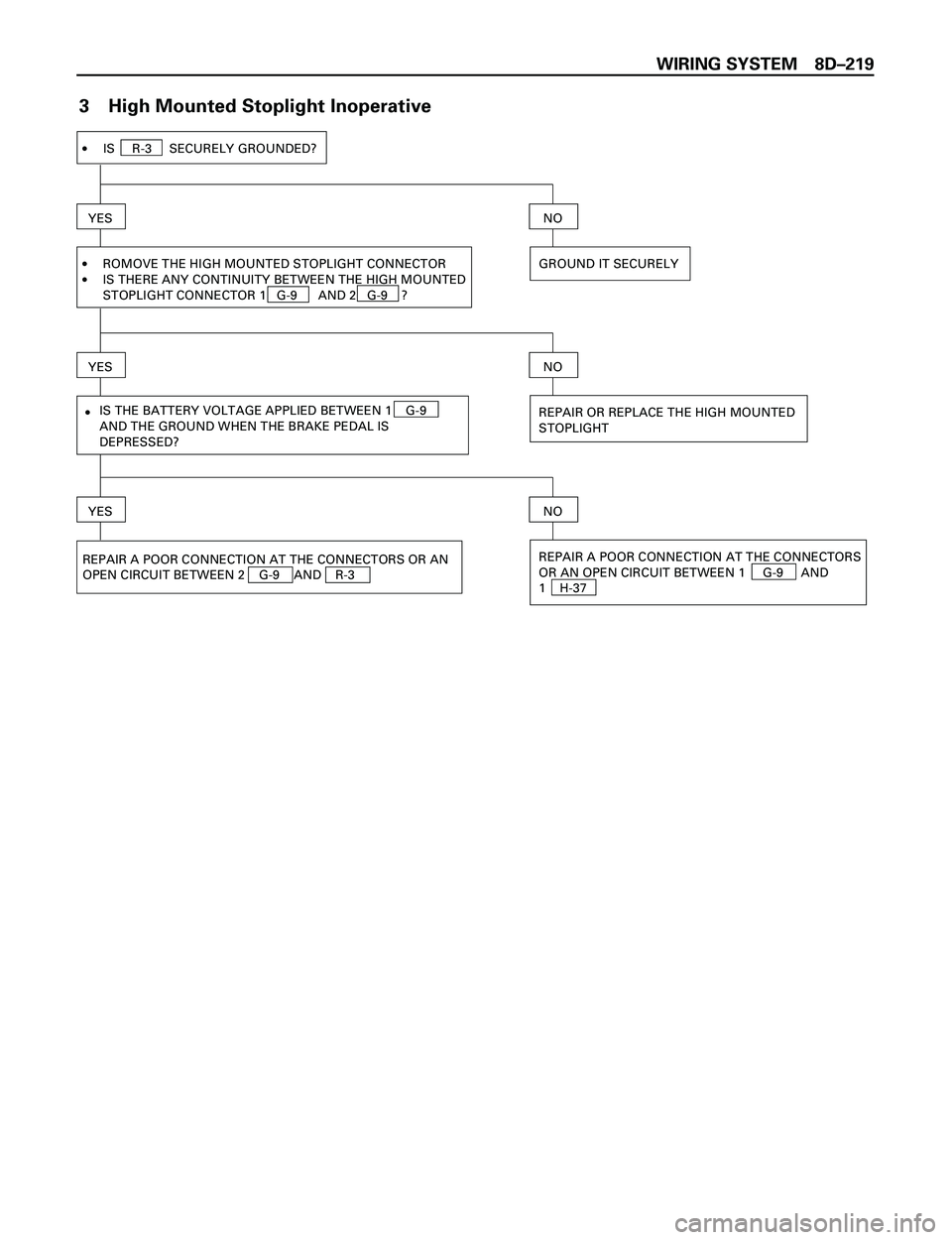

3 High Mounted Stoplight Inoperative
·
·
REPAIR A POOR CONNECTION AT THE CONNECTORS OR AN
OPEN CIRCUIT BETWEEN 2 G-9 AND R-3
ROMOVE THE HIGH MOUNTED STOPLIGHT CONNECTOR
IS THERE ANY CONTINUITY BETWEEN THE HIGH MOUNTED
STOPLIGHT CONNECTOR 1 G-9 AND 2 G-9 ?
YESNO
GROUND IT SECURELY
YESNO
REPAIR OR REPLACE THE HIGH MOUNTED
STOPLIGHT·
YESNO
REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 1 G-9 AND
1 H-37
·IS R-3 SECURELY GROUNDED?
IS THE BATTERY VOLTAGE APPLIED BETWEEN 1 G-9
AND THE GROUND WHEN THE BRAKE PEDAL IS
DEPRESSED?
Page 2813 of 3573
8DÐ220 WIRING SYSTEM
Backup Light
General Description
The circuit consists of backup light switch (M/T),
mode switch (A/T) and backup light.
When shfit lever is set to ÒRÓ position, backup light
switch (M/T) or mode switch (A/T) is activated to
illuminate backup light.
Page 2814 of 3573
WIRING SYSTEM 8DÐ221

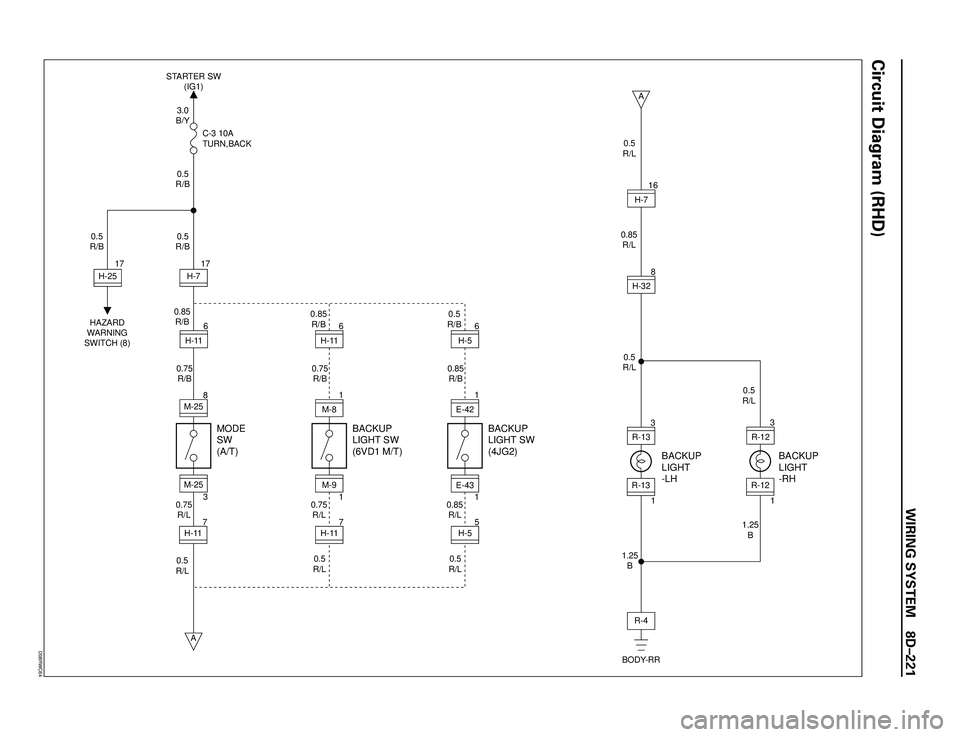

Circuit Diagram (RHD)
3.0
B/Y STARTER SW
(IG1)
MODE
SW
(A/T)
HAZARD
WARNING
SWITCH (8)0.5
R/B
0.5
R/B 0.5
R/B
0.85
R/B
0.5
R/L0.75
R/L 0.75
R/LC-3 10A
TURN,BACKH-2517
H-717M-25
M-258
H-117
R-4 3
A
BACKUP
LIGHT SW
(6VD1 M/T)
BACKUP
LIGHT
-LHBACKUP
LIGHT
-RH
0.85
R/B
0.75
R/B
0.5
R/LH-11
1 6M-8M-91
0.85
R/LH-55
BACKUP
LIGHT SW
(4JG2)
0.5
R/B
0.85
R/B
0.5
R/LH-5E-43
1 6E-421
0.5
R/L
0.85
R/L
0.5
R/L
1.25
B1.25
B 0.5
R/LH-328H-716A
BODY-RRR-133R-13
1
R-123
1R-12 0.75
R/B
H-116H-117
D08RWC64
Page 2815 of 3573
8DÐ222 WIRING SYSTEM

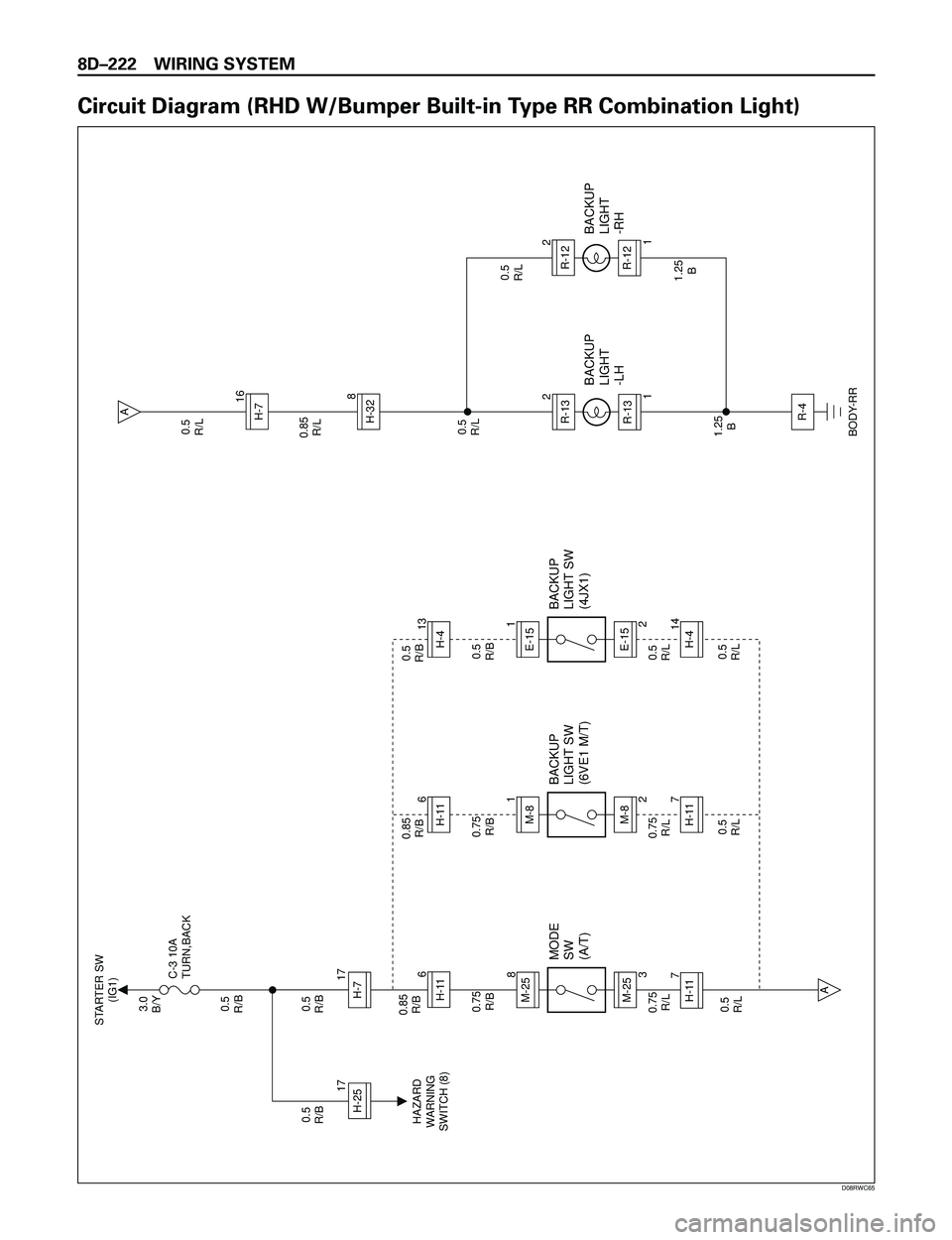

Circuit Diagram (RHD W/Bumper Built-in Type RR Combination Light)
3.0
B/Y STARTER SW
(IG1)
MODE
SW
(A/T)
HAZARD
WARNING
SWITCH (8)0.5
R/B
0.5
R/B 0.5
R/B
0.85
R/B
0.5
R/L0.75
R/L 0.75
R/LC-3 10A
TURN,BACKH-2517
H-717M-25
M-258
H-117
R-4 3
A
BACKUP
LIGHT SW
(6VE1 M/T)
BACKUP
LIGHT
-LHBACKUP
LIGHT
-RH
0.85
R/B
0.75
R/B
0.5
R/LH-11M-8
2 6M-81
0.5
R/LH-414
BACKUP
LIGHT SW
(4JX1)
0.5
R/B
0.5
R/B
0.5
R/LH-4E-15
2 13E-151
0.5
R/L
0.85
R/L
0.5
R/L
1.25
B1.25
B 0.5
R/LH-328H-716A
BODY-RRR-132R-13
1
R-122
1R-12 0.75
R/B
H-116H-117
D08RWC65
Page 2816 of 3573
WIRING SYSTEM 8DÐ223
Parts Location (RHD)
Legend
(1) Backup Light-RH
(2) R-12
(3) Backup Light-LH
(4) R-13
(5) R-4
(6) H-7, H-25(7) H-32
(8) M-8 (6V*1 M/T), E-42, E-43 (4JG2)
(9) Mode Switch (A/T), M-25
(10) H-4, H-5
(11) Fuse Box
(12) Backup Light Switch (M/T)
1122
4
3
5
6
7
8
9
10
11
