Page 3473 of 4462
CAN SYSTEM (TYPE 3) LAN-113
[CAN]
C
D E
F
G H
I
J
L
M A
B
LAN
Revision: 2006 December 2006 FX35/FX45

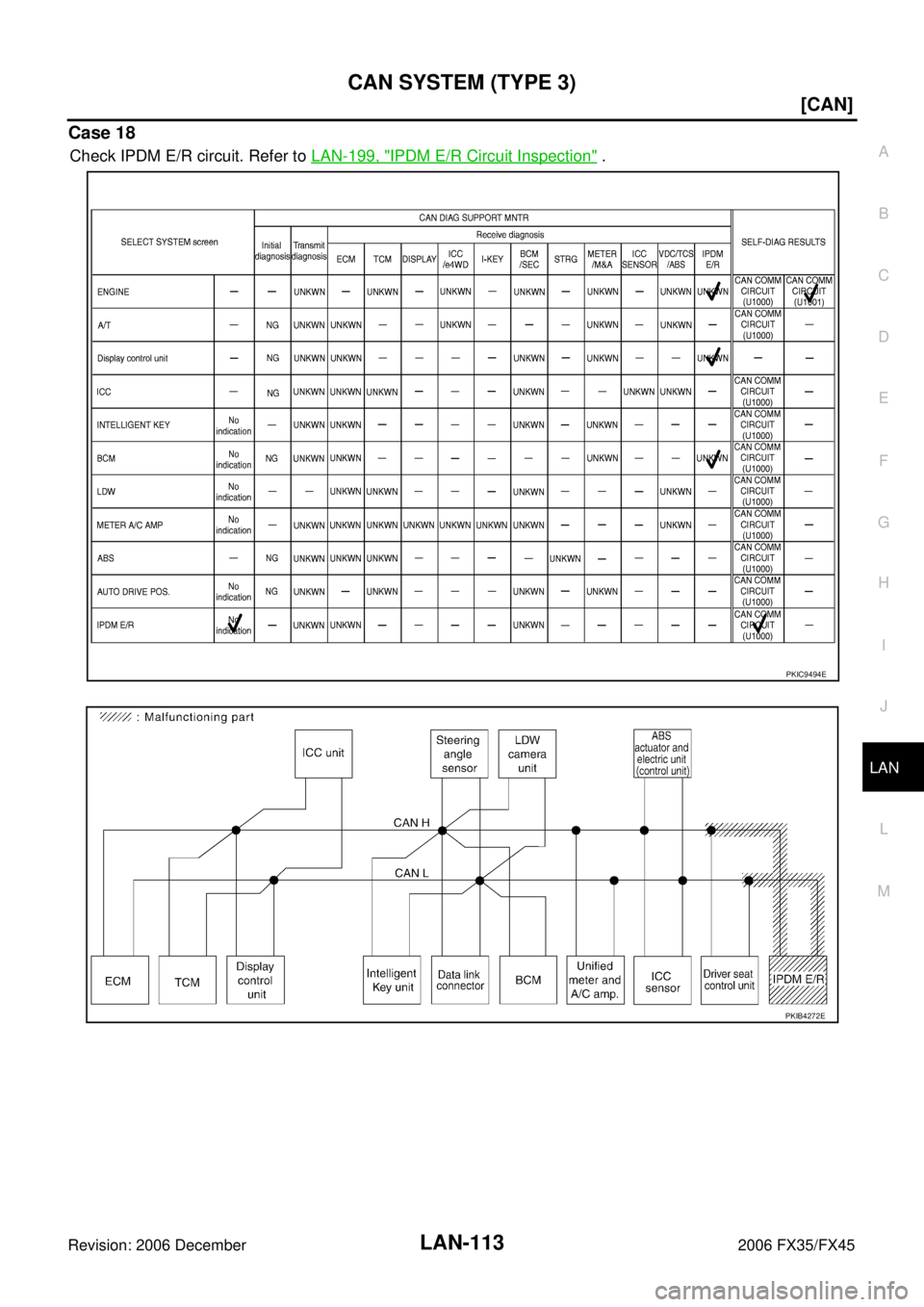

Case 18
Check IPDM E/R circuit. Refer to LAN-199, "IPDM E/R Circuit Inspection" .
PKIC9494E
PKIB4272E
Page 3474 of 4462
LAN-114
[CAN]
CAN SYSTEM (TYPE 3)
Revision: 2006 December 2006 FX35/FX45

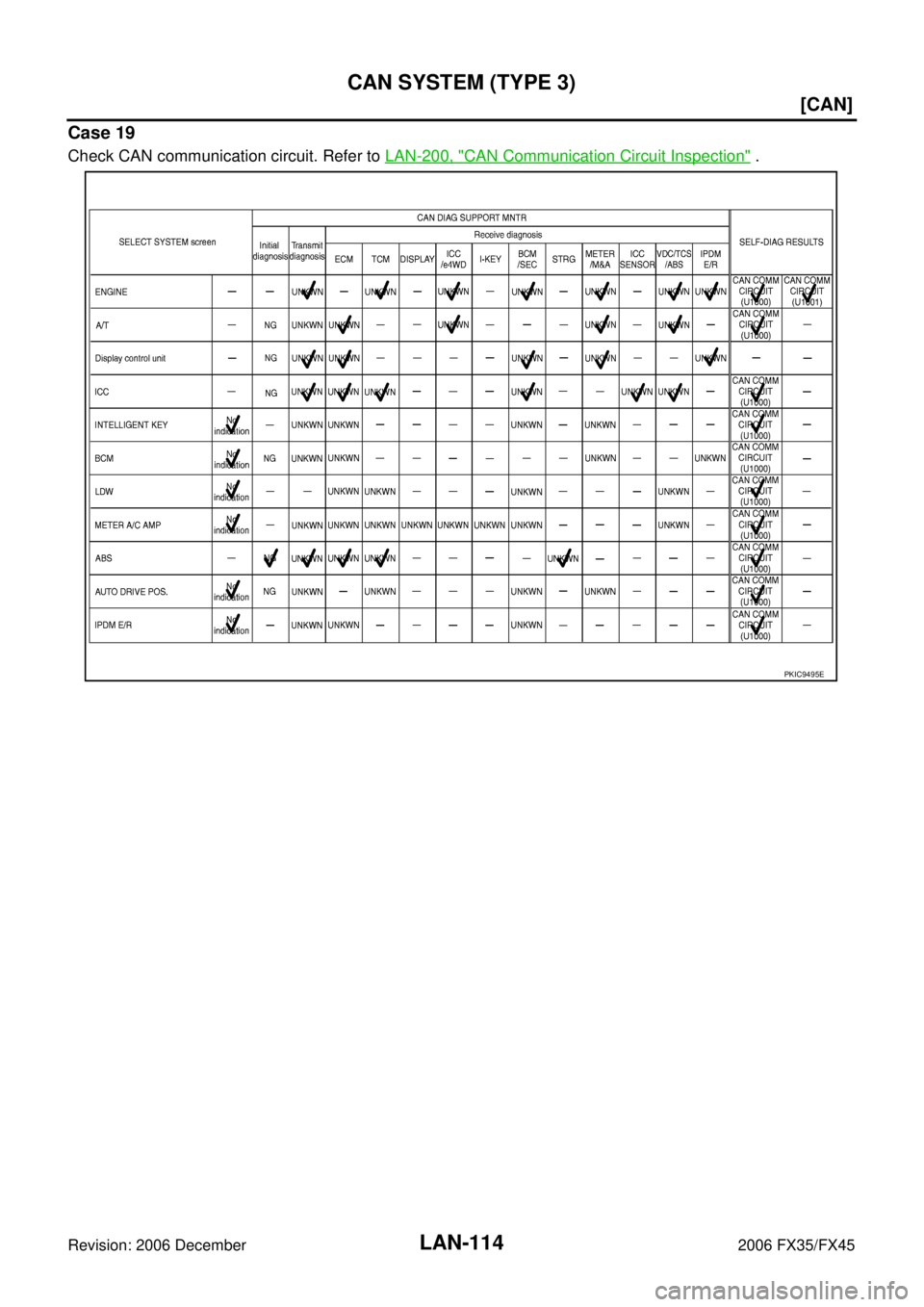

Case 19
Check CAN communication circuit. Refer to LAN-200, "CAN Communication Circuit Inspection" .
PKIC9495E
Page 3475 of 4462
CAN SYSTEM (TYPE 3) LAN-115
[CAN]
C
D E
F
G H
I
J
L
M A
B
LAN
Revision: 2006 December 2006 FX35/FX45

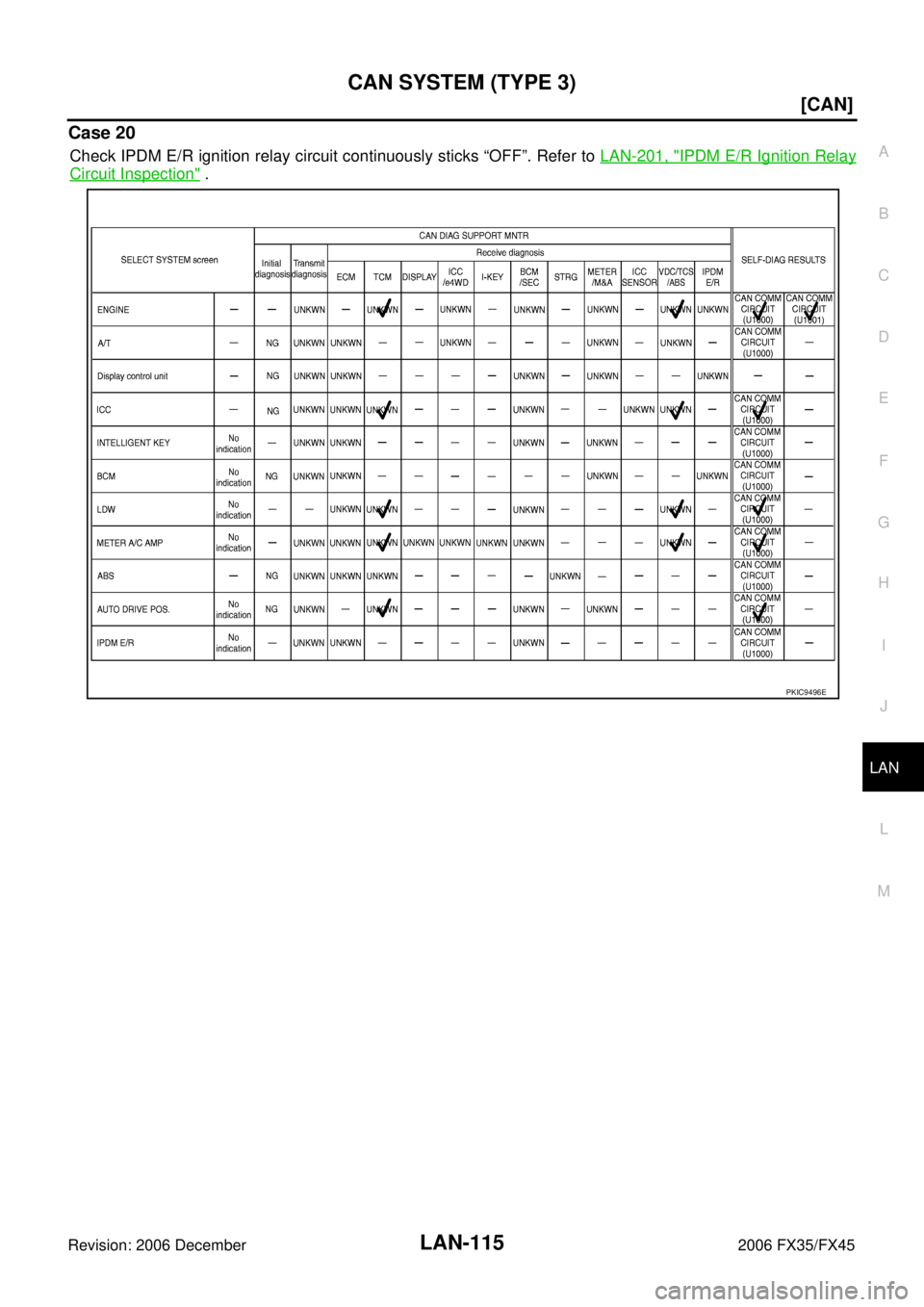

Case 20
Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to LAN-201, "IPDM E/R Ignition Relay
Circuit Inspection" .
PKIC9496E
Page 3476 of 4462
LAN-116
[CAN]
CAN SYSTEM (TYPE 3)
Revision: 2006 December 2006 FX35/FX45

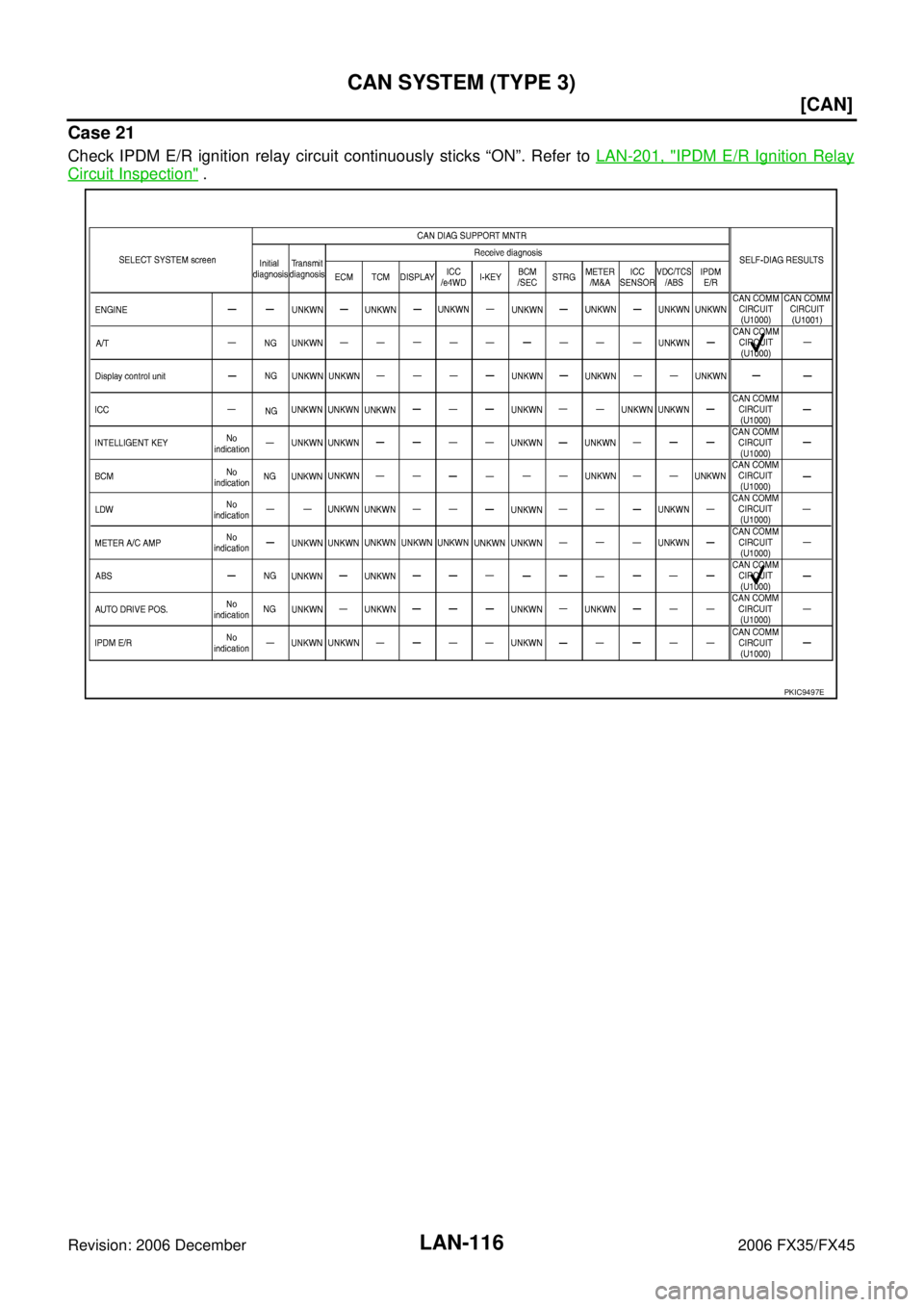

Case 21
Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to LAN-201, "IPDM E/R Ignition Relay
Circuit Inspection" .
PKIC9497E
Page 3477 of 4462
CAN SYSTEM (TYPE 4) LAN-117
[CAN]
C
D E
F
G H
I
J
L
M A
B
LAN
Revision: 2006 December 2006 FX35/FX45
CAN SYSTEM (TYPE 4)PFP:23710
Component Parts and Harness Connector LocationNKS003MV
Refer to LAN-27, "Component Parts and Harness Connector Location"
SchematicNKS003MW
Refer to LAN-28, "Schematic"
Wiring Diagram — CAN —NKS003MX
Refer to LAN-29, "Wiring Diagram — CAN —"
Page 3478 of 4462
LAN-118
[CAN]
CAN SYSTEM (TYPE 4)
Revision: 2006 December 2006 FX35/FX45

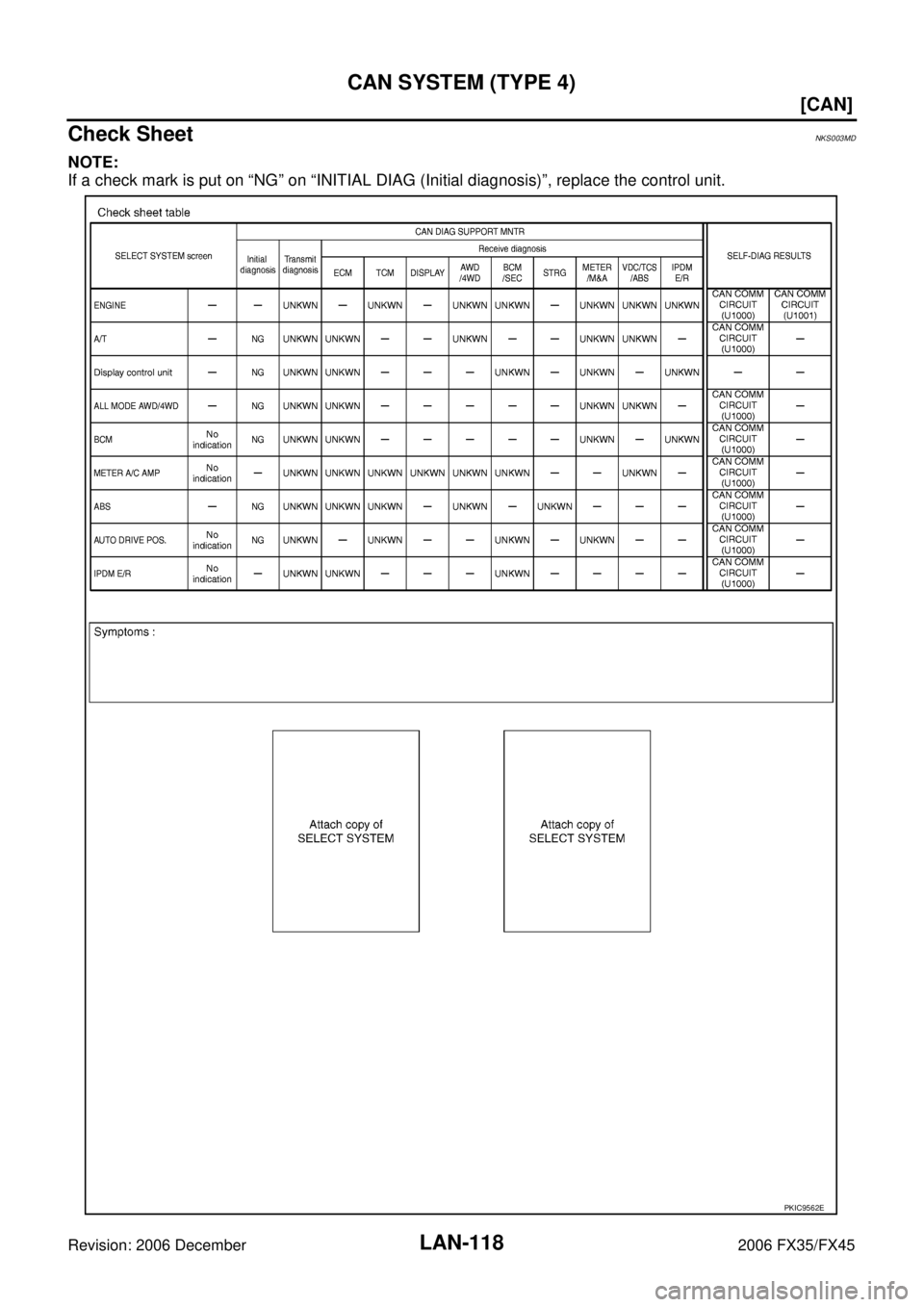

Check SheetNKS003MD
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.
PKIC9562E
Page 3479 of 4462
CAN SYSTEM (TYPE 4) LAN-119
[CAN]
C
D E
F
G H
I
J
L
M A
B
LAN

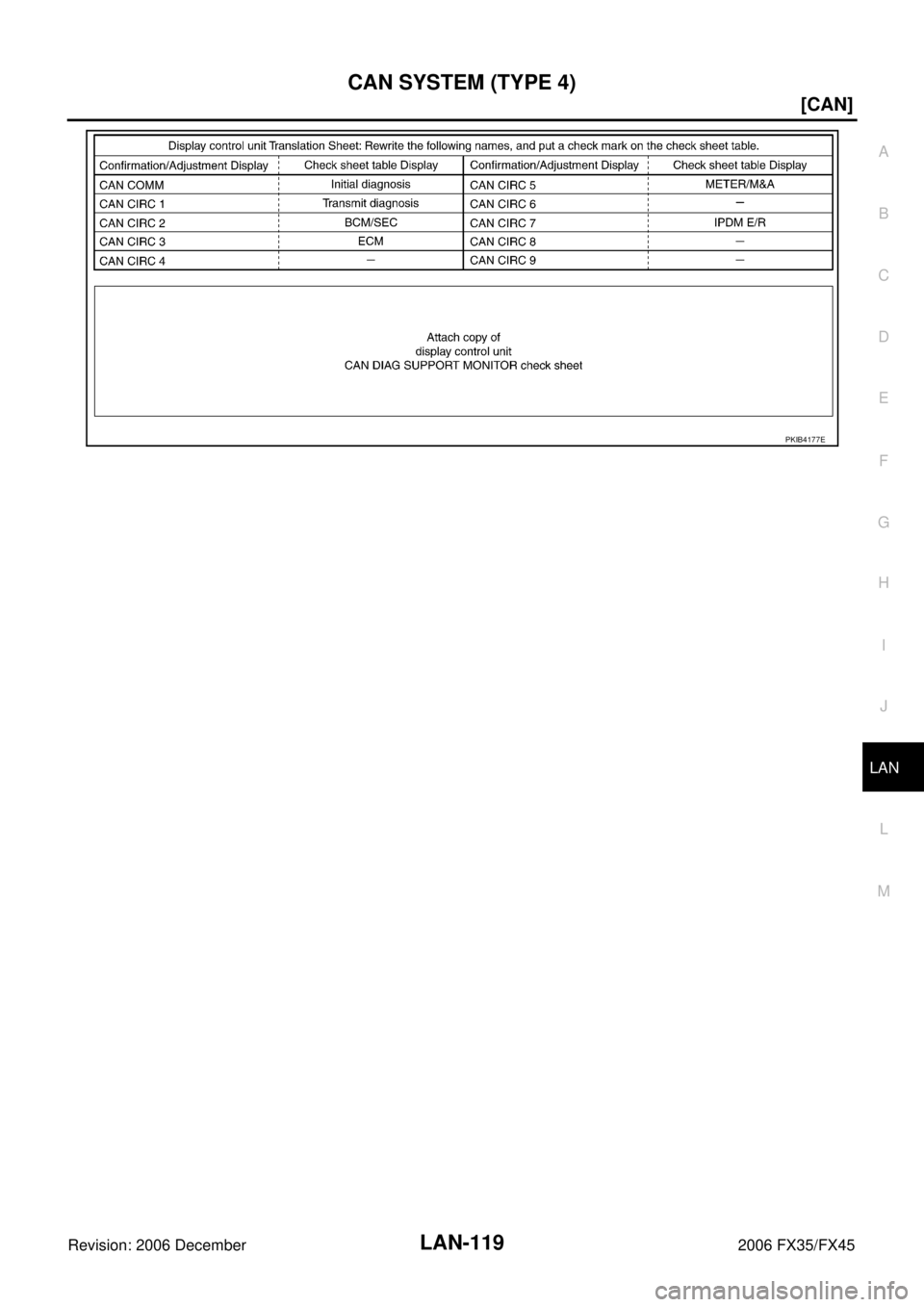

Revision: 2006 December 2006 FX35/FX45
PKIB4177E
Page 3480 of 4462
LAN-120
[CAN]
CAN SYSTEM (TYPE 4)

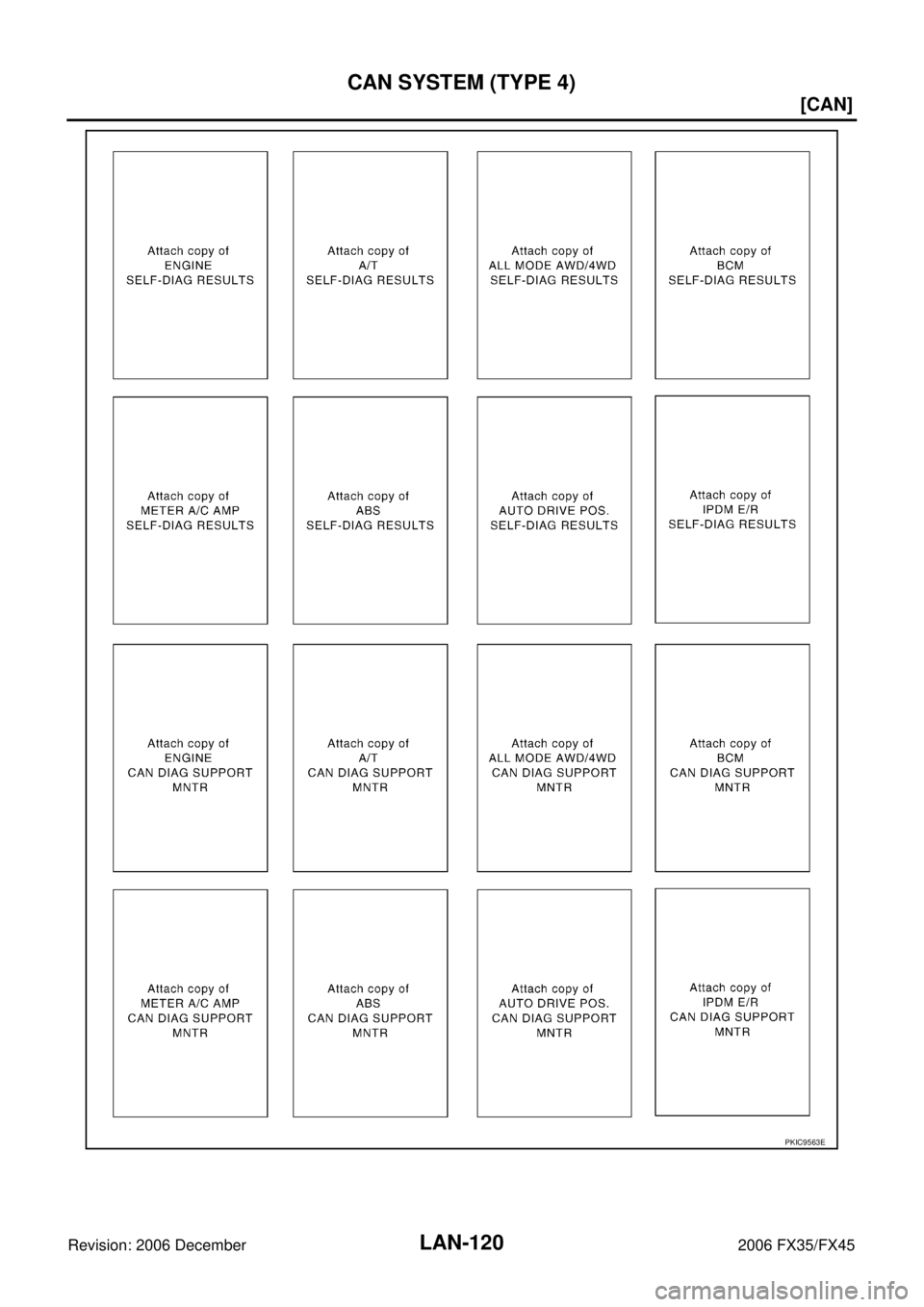

Revision: 2006 December 2006 FX35/FX45
PKIC9563E
