: Vehicle front

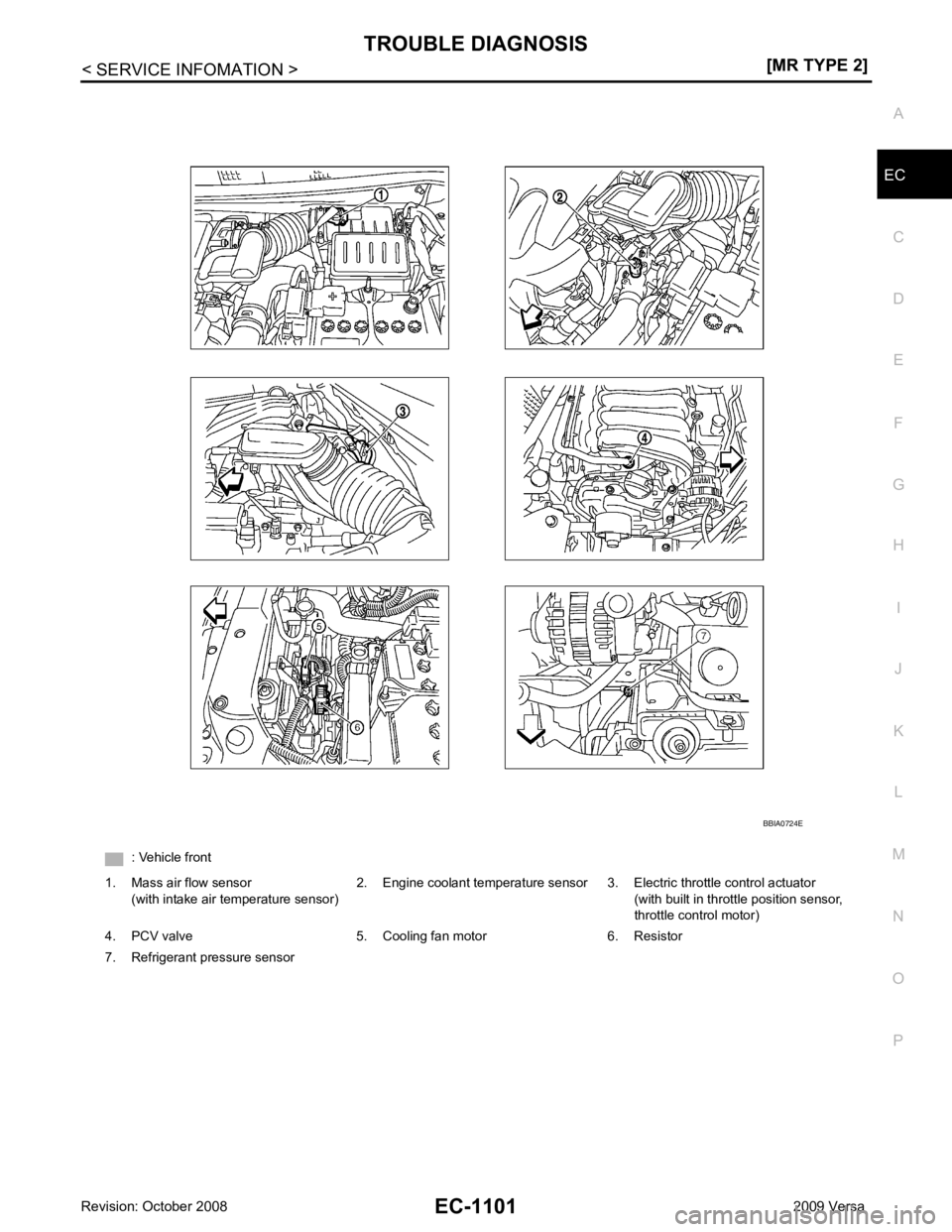

1. Mass air flow sensor (with intake air temperature sensor) 2. Engine coolant temperature sensor 3. Electric throttle control actuator
(with built in throttle position sensor,
throttle control motor)
4. PCV valve 5. Cooling fan motor 6. Resistor
7. Refrigerant pressure sensor BBIA0724E
Page 2458 of 4331
EC-1102< SERVICE INFOMATION >
[MR TYPE 2]
TROUBLE DIAGNOSIS
: Vehicle front

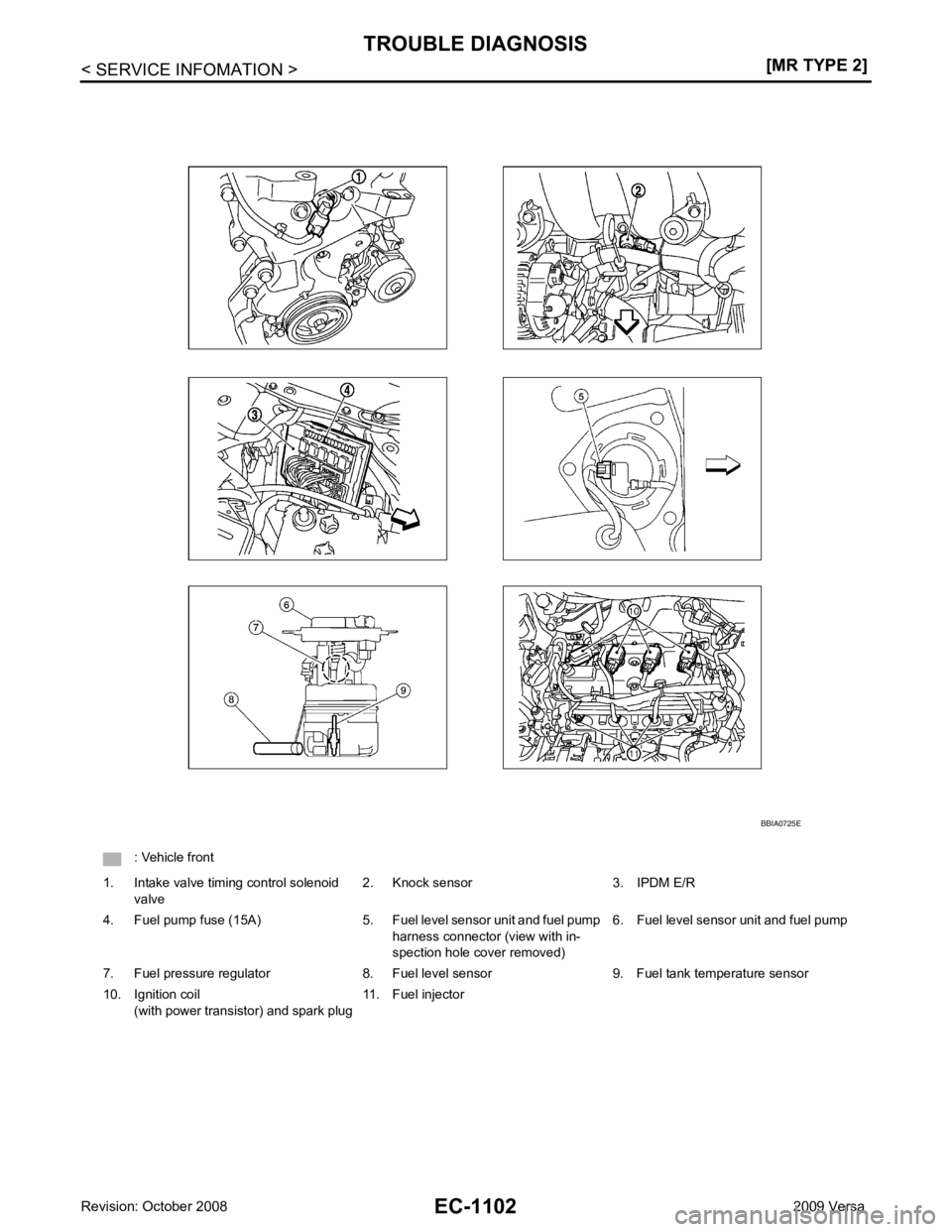

1. Intake valve timing control solenoid valve 2. Knock sensor 3. IPDM E/R
4. Fuel pump fuse (15A) 5. Fuel level sensor unit and fuel pump harness connector (view with in-
spection hole cover removed) 6. Fuel level sensor unit and fuel pump
7. Fuel pressure regulator 8. Fuel level sensor 9. Fuel tank temperature sensor
10. Ignition coil (with power transistor) and spark plug 11. Fuel injector BBIA0725E
Page 2459 of 4331
TROUBLE DIAGNOSIS
EC-1103
< SERVICE INFOMATION >
[MR TYPE 2] C
D E
F
G H
I
J
K L
M A EC
NP
O
:
Vehicle front

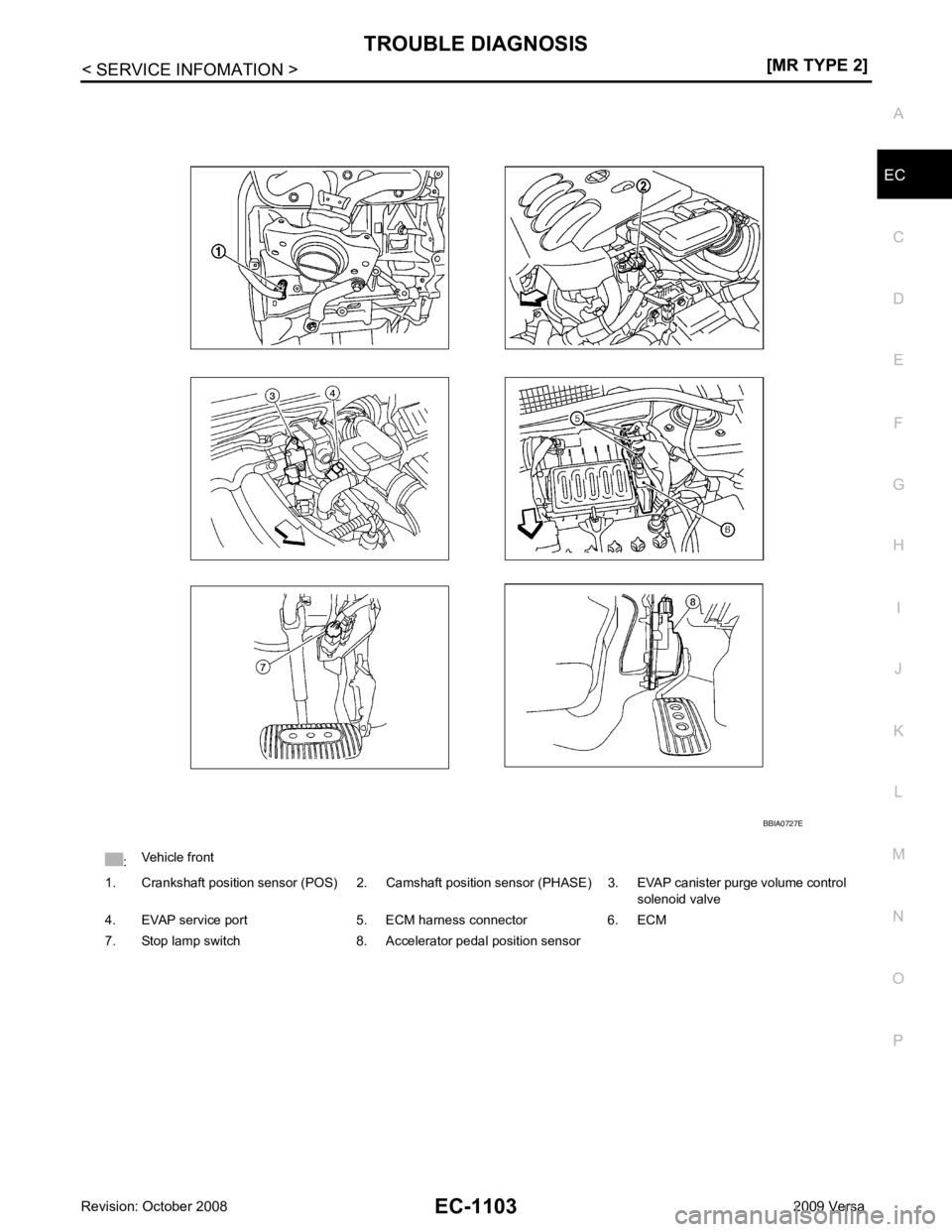

1. Crankshaft position sensor (POS) 2. Camshaft position sensor (PHASE) 3. EVAP canister purge volume control solenoid valve
4. EVAP service port 5. ECM harness connector 6. ECM
7. Stop lamp switch 8. Accelerator pedal position sensor BBIA0727E
Page 2460 of 4331
EC-1104< SERVICE INFOMATION >
[MR TYPE 2]
TROUBLE DIAGNOSIS
: Vehicle front

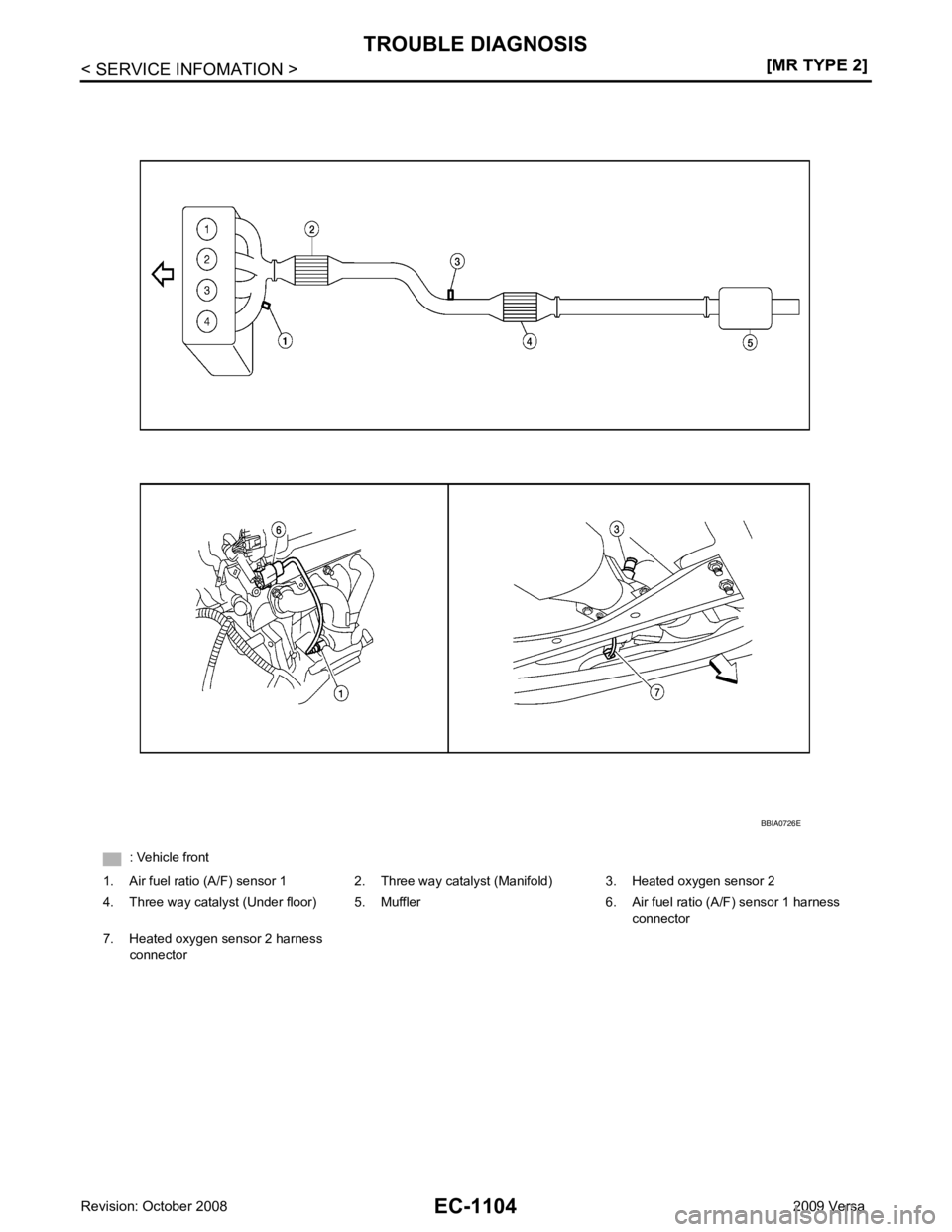

1. Air fuel ratio (A/F) sensor 1 2. Three way catalyst (Manifold) 3. Heated oxygen sensor 2
4. Three way catalyst (Under floor) 5. Muffler 6. Air fuel ratio (A/F) sensor 1 harness connector
7. Heated oxygen sensor 2 harness connector BBIA0726E
Page 2461 of 4331
TROUBLE DIAGNOSIS
EC-1105
< SERVICE INFOMATION >
[MR TYPE 2] C
D E
F
G H
I
J
K L
M A EC
NP
O

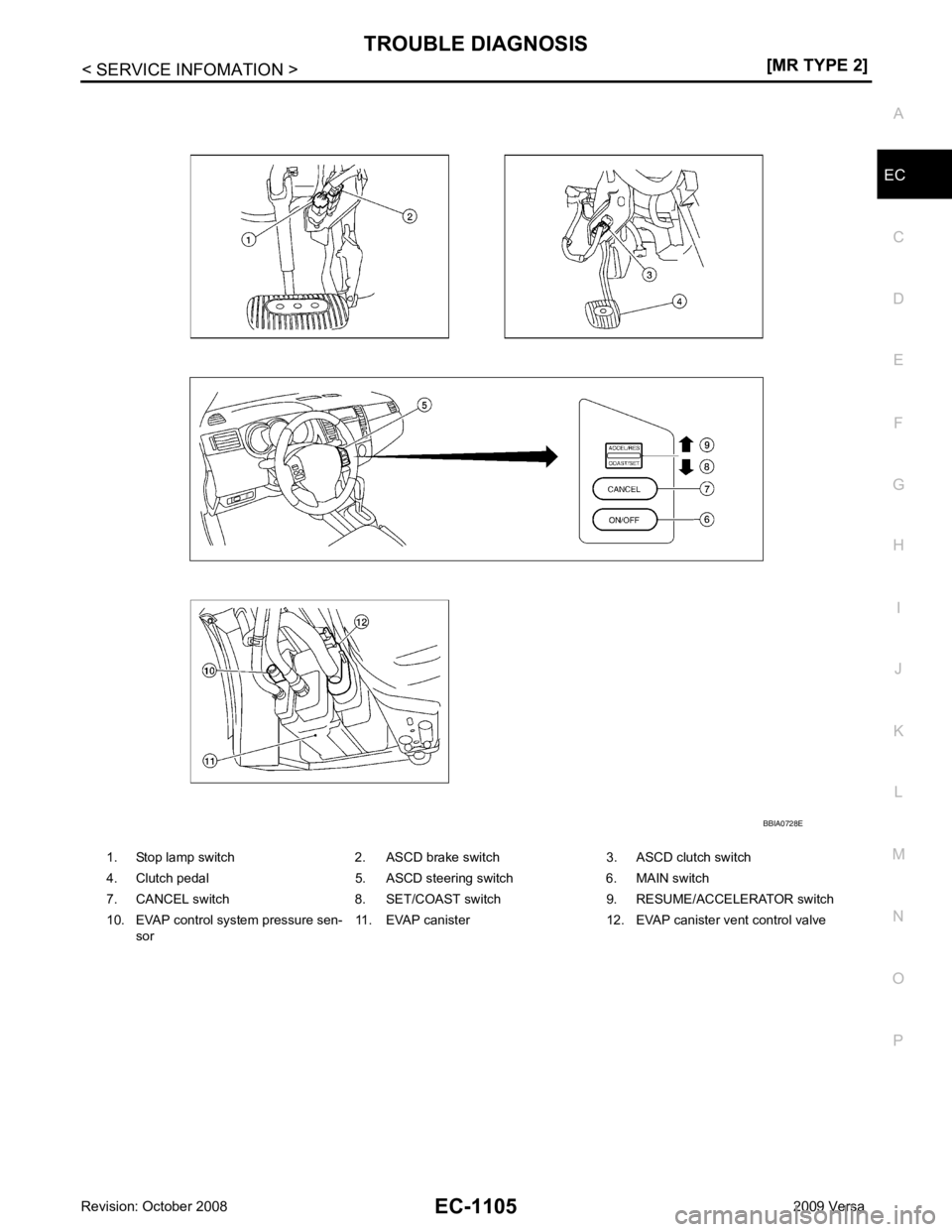

1. Stop lamp switch 2. ASCD brake switch 3. ASCD clutch switch
4. Clutch pedal 5. ASCD steering switch 6. MAIN switch
7. CANCEL switch 8. SET/COAST switch 9. RESUME/ACCELERATOR switch
10. EVAP control system pressure sen- sor 11. EVAP canister 12. EVAP canister vent control valve BBIA0728E
Page 2462 of 4331
EC-1106< SERVICE INFOMATION >
[MR TYPE 2]
TROUBLE DIAGNOSIS
Vacuum Hose Drawing INFOID:0000000004499942
Refer to EC-1027, " Schematic " for Vacuum Control System.
: Vehicle front : From EVAP canister

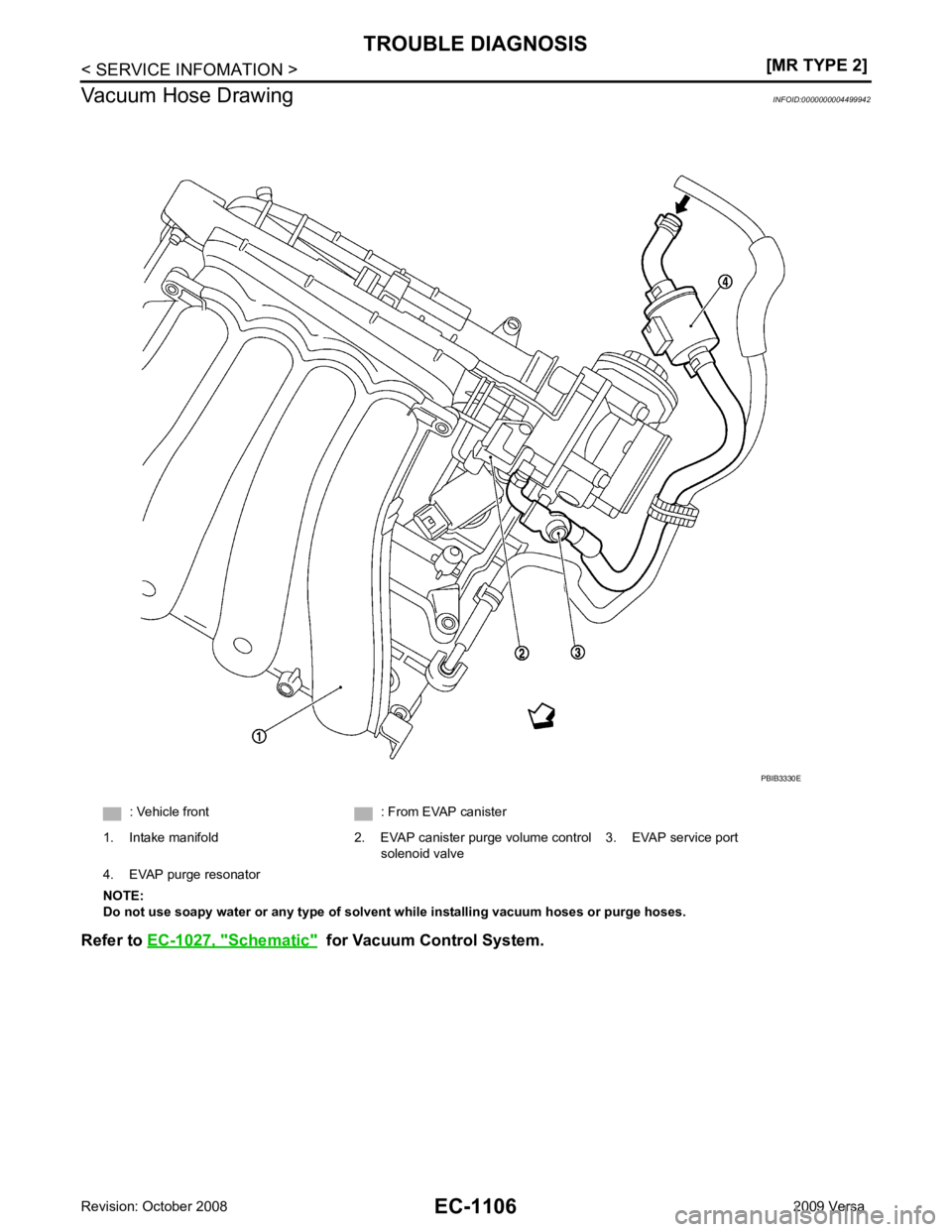

1. Intake manifold 2. EVAP canister purge volume control solenoid valve3. EVAP service port
4. EVAP purge resonator
NOTE:
Do not use soapy water or any type of solven t while installing vacuum hoses or purge hoses. PBIB3330E
