Page 1081 of 3342

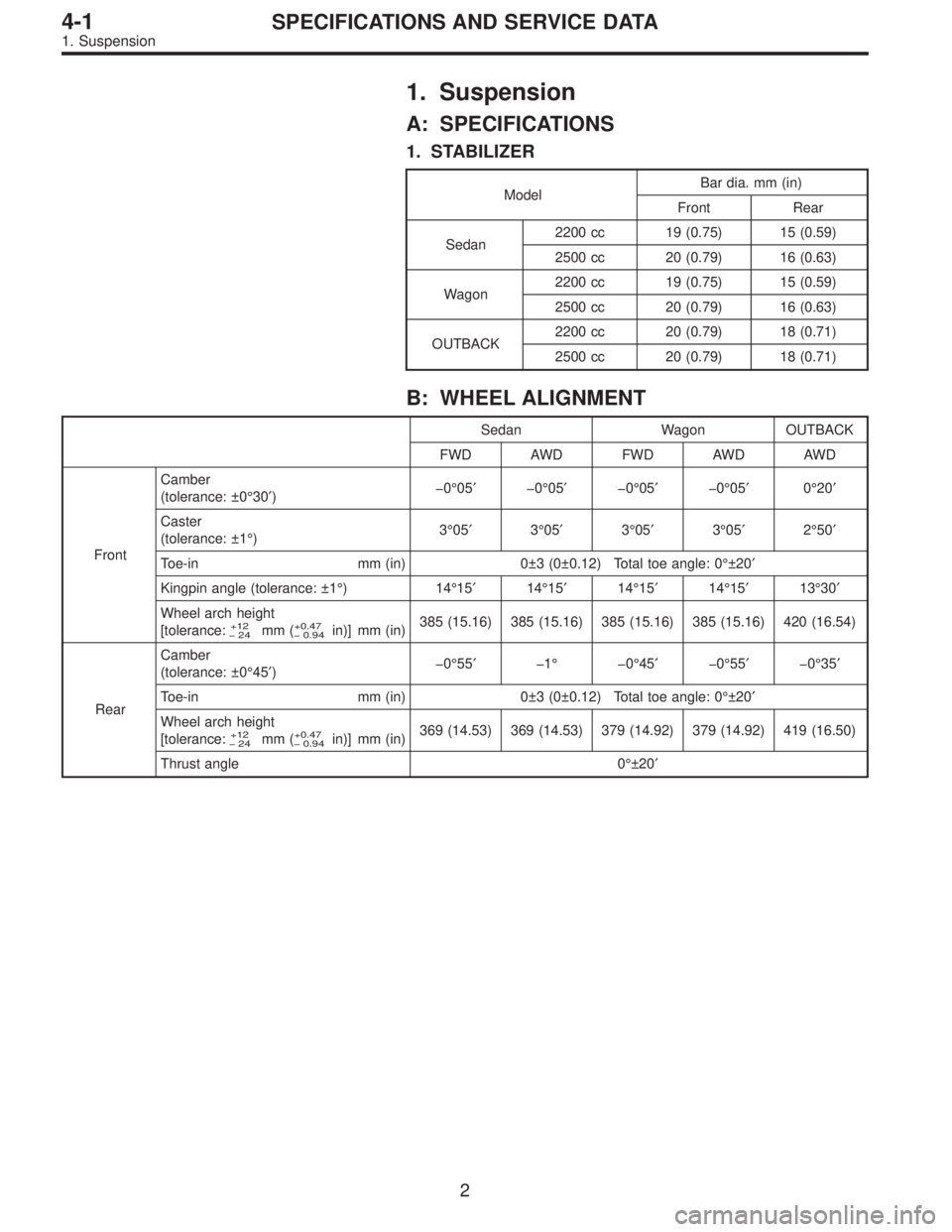

1. Suspension
A: SPECIFICATIONS
1. STABILIZER
ModelBar dia. mm (in)
Front Rear
Sedan2200 cc 19 (0.75) 15 (0.59)
2500 cc 20 (0.79) 16 (0.63)
Wagon2200 cc 19 (0.75) 15 (0.59)
2500 cc 20 (0.79) 16 (0.63)
OUTBACK2200 cc 20 (0.79) 18 (0.71)
2500 cc 20 (0.79) 18 (0.71)
B: WHEEL ALIGNMENT
Sedan Wagon OUTBACK
FWD AWD FWD AWD AWD
FrontCamber
(tolerance: ±0°30′) 0°05′ 0°05′ 0°05′ 0°05′0°20′
Caster
(tolerance: ±1°)3°05′3°05′3°05′3°05′2°50′
Toe-in mm (in) 0±3 (0±0.12) Total toe angle: 0°±20′
Kingpin angle (tolerance: ±1°) 14°15′14°15′14°15′14°15′13°30′
Wheel arch height
[tolerance:
+12
24mm (+0.47
0.94in)] mm (in)385 (15.16) 385 (15.16) 385 (15.16) 385 (15.16) 420 (16.54)
RearCamber
(tolerance: ±0°45′) 0°55′ 1° 0°45′ 0°55′ 0°35′
Toe-in mm (in) 0±3 (0±0.12) Total toe angle: 0°±20′
Wheel arch height
[tolerance:
+12
24mm (+0.47
0.94in)] mm (in)369 (14.53) 369 (14.53) 379 (14.92) 379 (14.92) 419 (16.50)
Thrust angle 0°±20′
2
4-1SPECIFICATIONS AND SERVICE DATA
1. Suspension
Page 1082 of 3342
B4M0182A

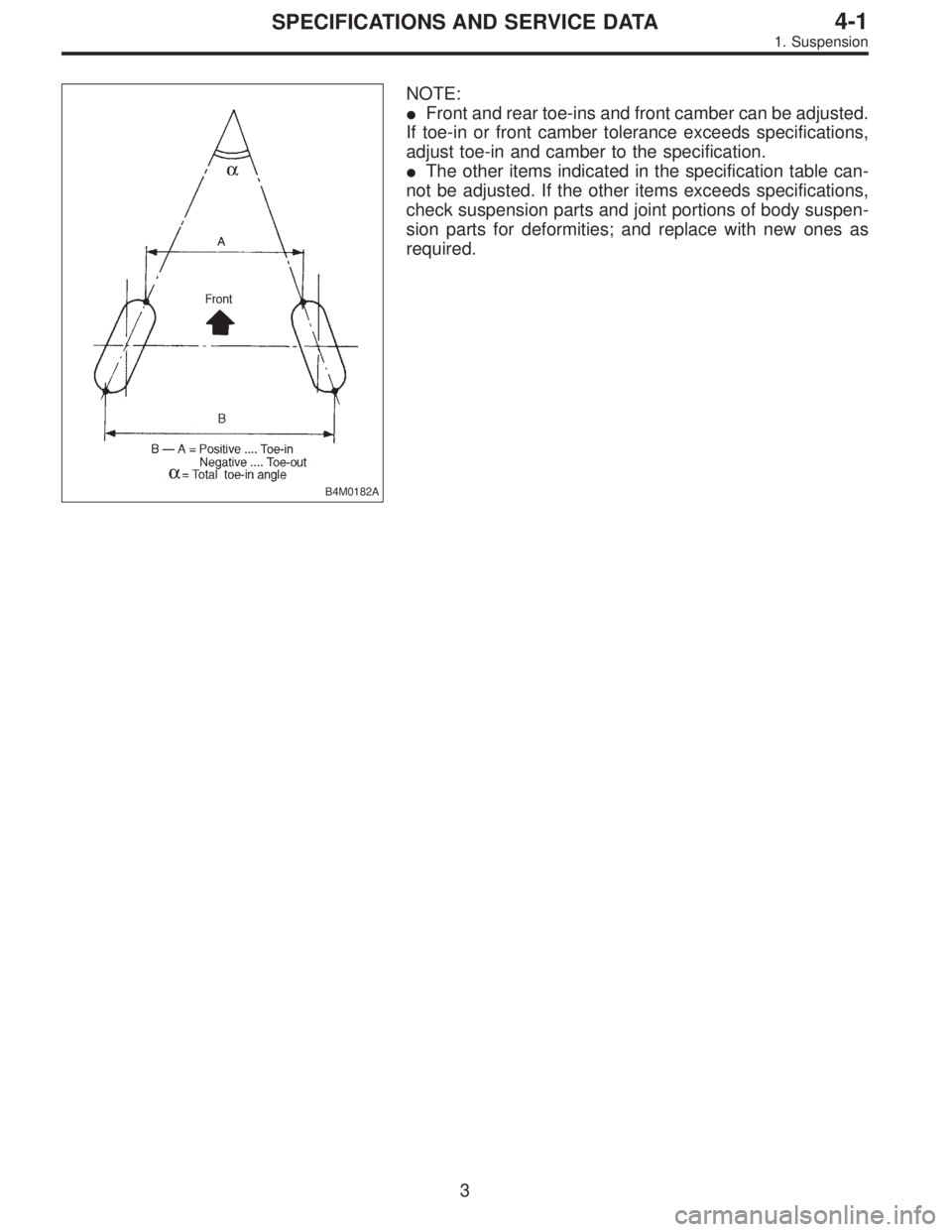

NOTE:
Front and rear toe-ins and front camber can be adjusted.
If toe-in or front camber tolerance exceeds specifications,
adjust toe-in and camber to the specification.
The other items indicated in the specification table can-
not be adjusted. If the other items exceeds specifications,
check suspension parts and joint portions of body suspen-
sion parts for deformities; and replace with new ones as
required.
3
4-1SPECIFICATIONS AND SERVICE DATA
1. Suspension
Page 1083 of 3342

1. Conventional Suspension
1. FRONT SUSPENSION
B4M1148A
1Front crossmember
2Bolt ASSY
3Housing
4Washer
5Stopper rubber (Rear)
6Rear bushing
7Stopper rubber (Front)
8Ball joint
9Transverse link
10Cotter pin
11Front bushing
12Stabilizer link
13Clamp (2200 cc model)
14Bushing (2200 cc model)
15Stabilizer
16Jack-up plate
(Except 2500 cc MT model)
17Dust seal
18Strut mount
19Spacer
20Upper spring seat
21Rubber seat
22Dust cover
23Helper
24Coil spring
25Damper strut
26Adjusting bolt
27Castle nut
28Self-locking nut
29Adapter front crossmember
(OUTBACK model)
30Clip (OUTBACK model)
31Bushing (2500 cc model)
32Clamp (2500 cc model)
33Dynamic damper
(2500 cc MT model)
34Jack-up plate (2500 cc MT model)
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 18±5 (1.8±0.5, 13.0±3.6)
T2: 20±6 (2.0±0.6, 14.5±4.3)
T3: 25±4 (2.5±0.4, 18.1±2.9)
T4: 29±5 (3.0±0.5, 21.7±3.6)
T5: 39 (4, 29)
T6: 44±6 (4.5±0.6, 32.5±4.3)
T7: 49±10 (5.0±1.0, 36±7)
T8: 54±5 (5.5±0.5, 39.8±3.6)
T9: 98±15 (10.0±1.5, 72±11)
T10:152±20 (15.5±2.0, 112±14)
T11:186±10 (19.0±1.0, 137±7)
T12:245±49 (25.0±5.0, 181±36)
4
4-1COMPONENT PARTS
1. Conventional Suspension
Page 1084 of 3342

2. REAR SUSPENSION (AWD MODEL)
B4M0766A
1Stabilizer
2Stabilizer bracket
3Stabilizer bushing
4Clamp
5Floating bushing
6Stopper
7Stabilizer link
8Rear lateral link
9Bushing (C)
10Bushing (A)
11Front lateral link
12Bushing (B)
13Trailing link rear bushing
14Trailing link
15Trailing link front bushing
16Trailing link bracket
17Cap (Protection)
18Washer
19Rear crossmember
20Strut mount cap
21Strut mount
22Rubber seat upper
23Dust cover
24Coil spring
25Helper
26Rubber seat lower
27Damper strut
28Self-locking nut
29Crossmember reinforcement
lower (Sedan model)
30Adapter rear crossmember (OUT-
BACK model)
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 20±6 (2.0±0.6, 14.5±4.3)
T2: 25±7 (2.5±0.7, 18.1±5.1)
T3: 44±6 (4.5±0.6, 32.5±4.3)
T4: 59±10 (6.0±1.0, 43±7)
T5: 98±15 (10.0±1.5, 72±11)
T6: 98±20 (10.0±2.0, 72±14)
T7: 113±15 (11.5±1.5, 83±11)
T8: 127±20 (13.0±2.0, 94±14)
T9: 137±20 (14.0±2.0, 101±14)
T10:196
+39
10(20.0+4.0
1.0, 145+29
7)
5
4-1COMPONENT PARTS
1. Conventional Suspension
Page 1085 of 3342
3. REAR SUSPENSION (FWD MODEL)
B4M0185A
1Stabilizer
2Stabilizer bracket
3Stabilizer bushing
4Clamp
5Stabilizer link
6Adjusting bolt
7Adjusting wheel
8Rear lateral link
9Bushing (D)
10Bushing (A)
11Front lateral link
12Self-locking nut
13Washer
14Cap (Protection)
15Trailing link rear bushing
16Trailing link
17Trailing link front bushing
18Trailing link bracket
19Crossmember
20Strut mount cap
21Strut mount
22Rubber seat upper
23Dust cover
24Coil spring
25Helper
26Rubber seat lower
27Damper strut
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 20±6 (2.0±0.6, 14.5±4.3)
T2: 25±7 (2.5±0.7, 18.1±5.1)
T3: 44±6 (4.5±0.6, 32.5±4.3)
T4: 59±10 (6.0±1.0, 43±7)
T5: 98±20 (10.0±2.0, 72±14)
T6: 113±15 (11.5±1.5, 83±11)
T7: 127±20 (13.0±2.0, 94±14)
T8: 137±20 (14.0±2.0, 101±14)
T9: 196
+39
10(20.0+4.0
1.0, 145+29
7)
6
4-1COMPONENT PARTS
1. Conventional Suspension
Page 1086 of 3342
1. On-car Services
A: WHEEL ALIGNMENT
Check, adjust and/or measure wheel alignment in accor-
dance with procedures indicated below:
1. Wheel arch height (Front and rear)
2. Camber (Front and rear)
3. Caster (Front)
4. Front toe-in
5. Rear toe-in
6. Thrust angle (Rear)
7. Wheel steering angle
7
4-1SERVICE PROCEDURE
1. On-car Services
Page 1087 of 3342

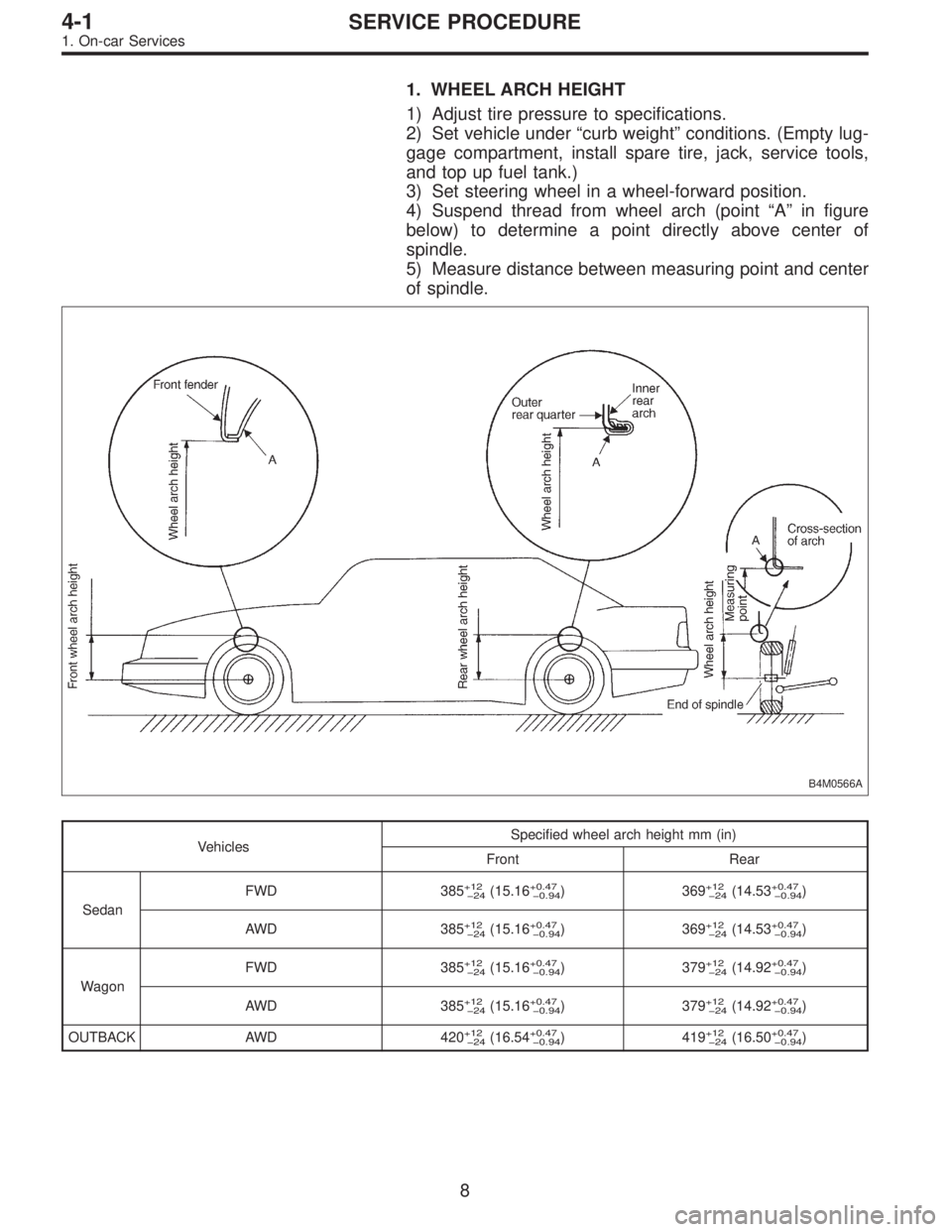

1. WHEEL ARCH HEIGHT
1) Adjust tire pressure to specifications.
2) Set vehicle under“curb weight”conditions. (Empty lug-
gage compartment, install spare tire, jack, service tools,
and top up fuel tank.)
3) Set steering wheel in a wheel-forward position.
4) Suspend thread from wheel arch (point“A”in figure
below) to determine a point directly above center of
spindle.
5) Measure distance between measuring point and center
of spindle.
B4M0566A
VehiclesSpecified wheel arch height mm (in)
Front Rear
SedanFWD 385
+12
24(15.16+0.47
0.94) 369+12
24(14.53+0.47
0.94)
AWD 385
+12
24(15.16+0.47
0.94) 369+12
24(14.53+0.47
0.94)
WagonFWD 385
+12
24(15.16+0.47
0.94) 379+12
24(14.92+0.47
0.94)
AWD 385
+12
24(15.16+0.47
0.94) 379+12
24(14.92+0.47
0.94)
OUTBACK AWD 420
+12
24(16.54+0.47
0.94) 419+12
24(16.50+0.47
0.94)
8
4-1SERVICE PROCEDURE
1. On-car Services
Page 1088 of 3342
B4M0567A
2. CAMBER AND CASTER
Inspection
1) Place front wheel on turning radius gauge. Make sure
ground contacting surfaces of front and rear wheels are set
at the same height.
2) Set ST into the center of the wheel, and then install the
wheel alignment gauge.
ST 927380000 ADAPTER
NOTE:
Refer to the“SPECIFICATIONS AND SERVICE DATA”for
the camber and caster values.
Front camber adjustment
1) Loosen two self-locking nuts located at lower front por-
tion of strut.
CAUTION:
When adjusting bolt needs to be loosened or
tightened, hold its head with a wrench and turn self-
locking nut.
Discard loosened self-locking nut and replace with a
new one.
B4M0189A
2) Turn camber adjusting bolt so that camber is set at the
specification.
NOTE:
Moving the adjusting bolt by one scale graduation changes
camber by approximately 0°10′.
9
4-1SERVICE PROCEDURE
1. On-car Services
