2005 NISSAN X-TRAIL Service Repair Manual

Page 2825 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
TF-21
C
E
F
G
H
I
J
K
L
MA
B
TF

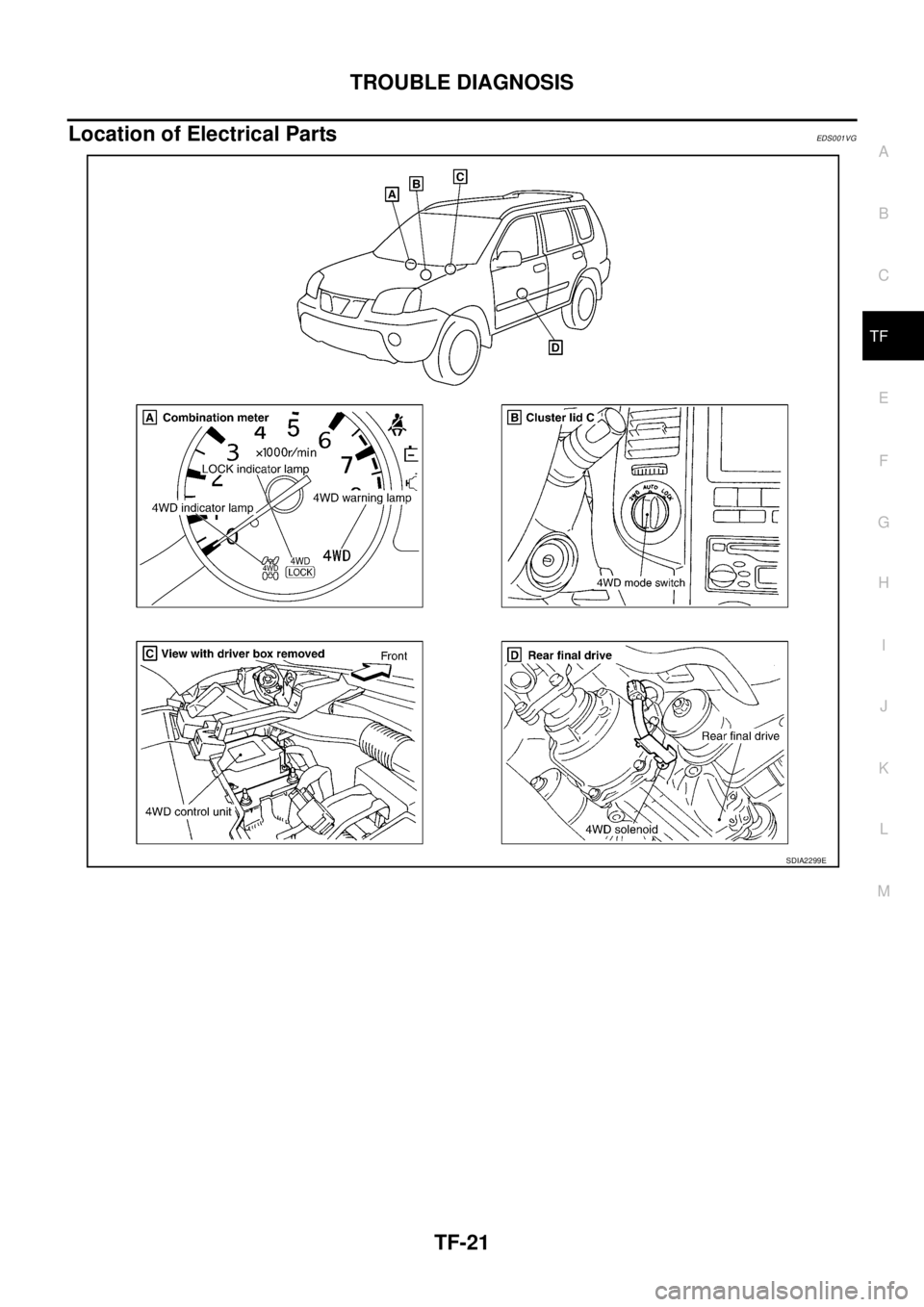

Location of Electrical PartsEDS001VG
SDIA2299E

Page 2826 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TF-22
TROUBLE DIAGNOSIS

Circuit DiagramEDS001VH
TDWB0010E

Page 2827 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
TF-23
C
E
F
G
H
I
J
K
L
MA
B
TF

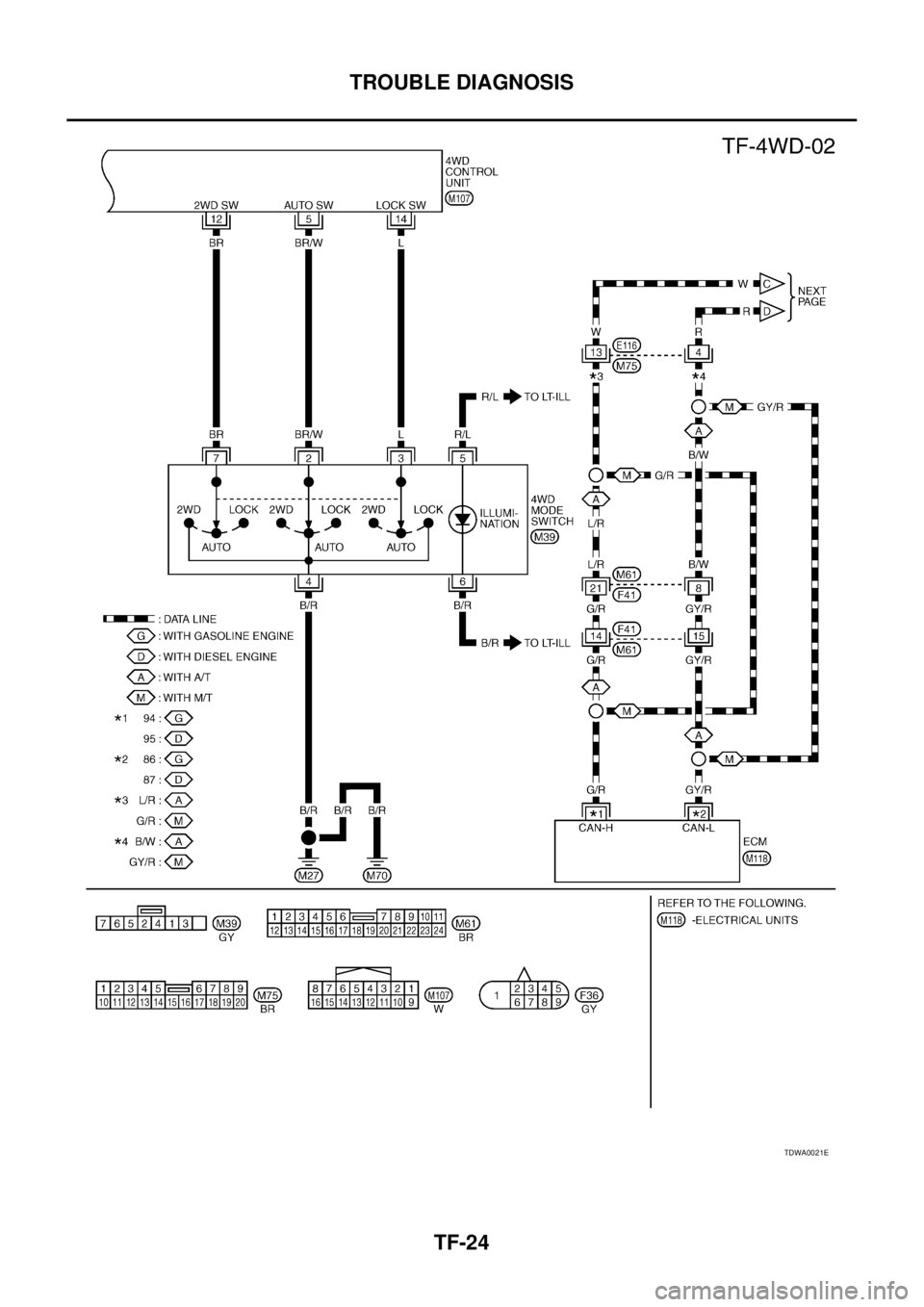

Wiring Diagram — 4WD —EDS001VI
LHD MODELS
TDWB0011E

Page 2828 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TF-24
TROUBLE DIAGNOSIS

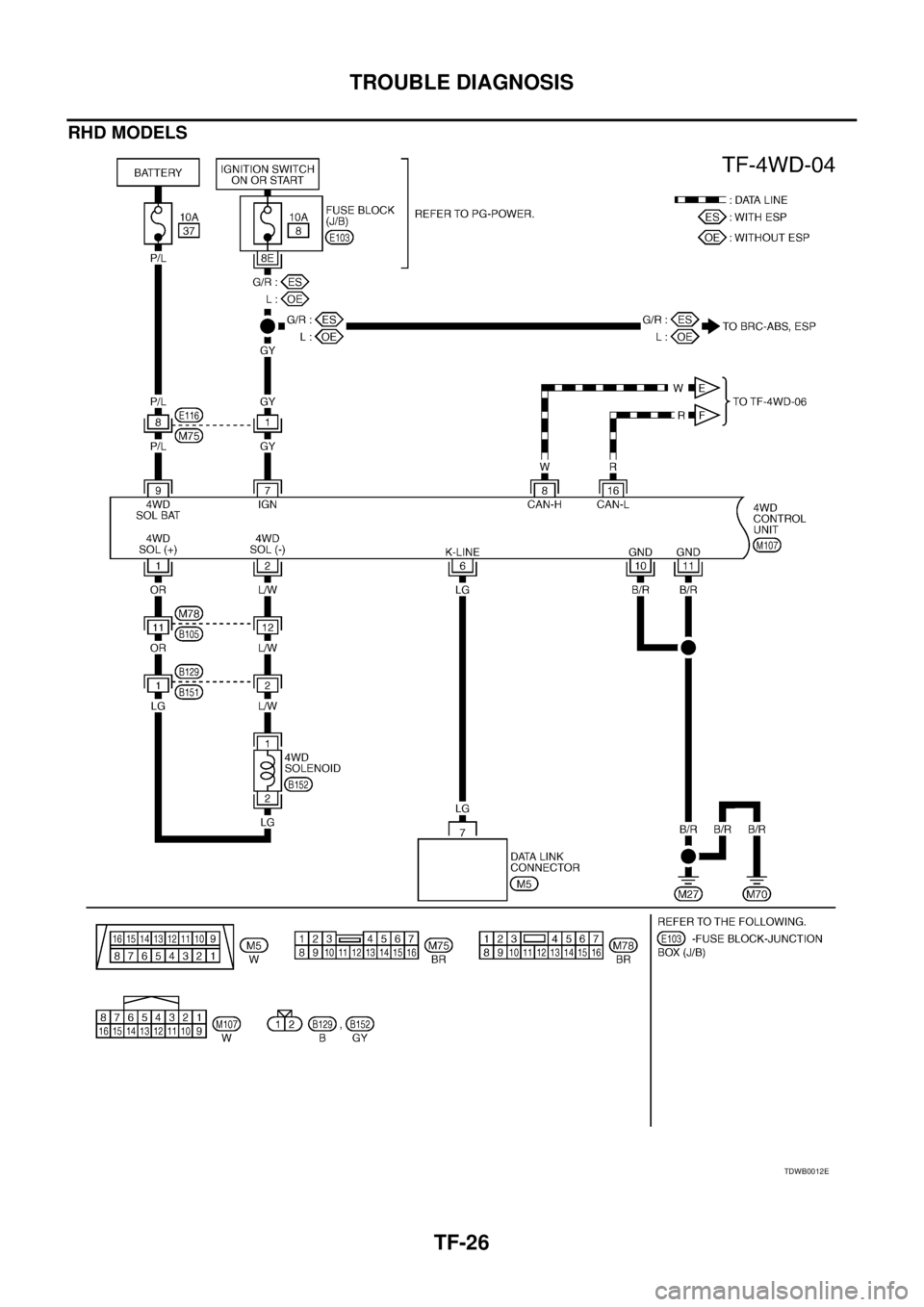

TDWA0021E

Page 2829 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
TF-25
C
E
F
G
H
I
J
K
L
MA
B
TF

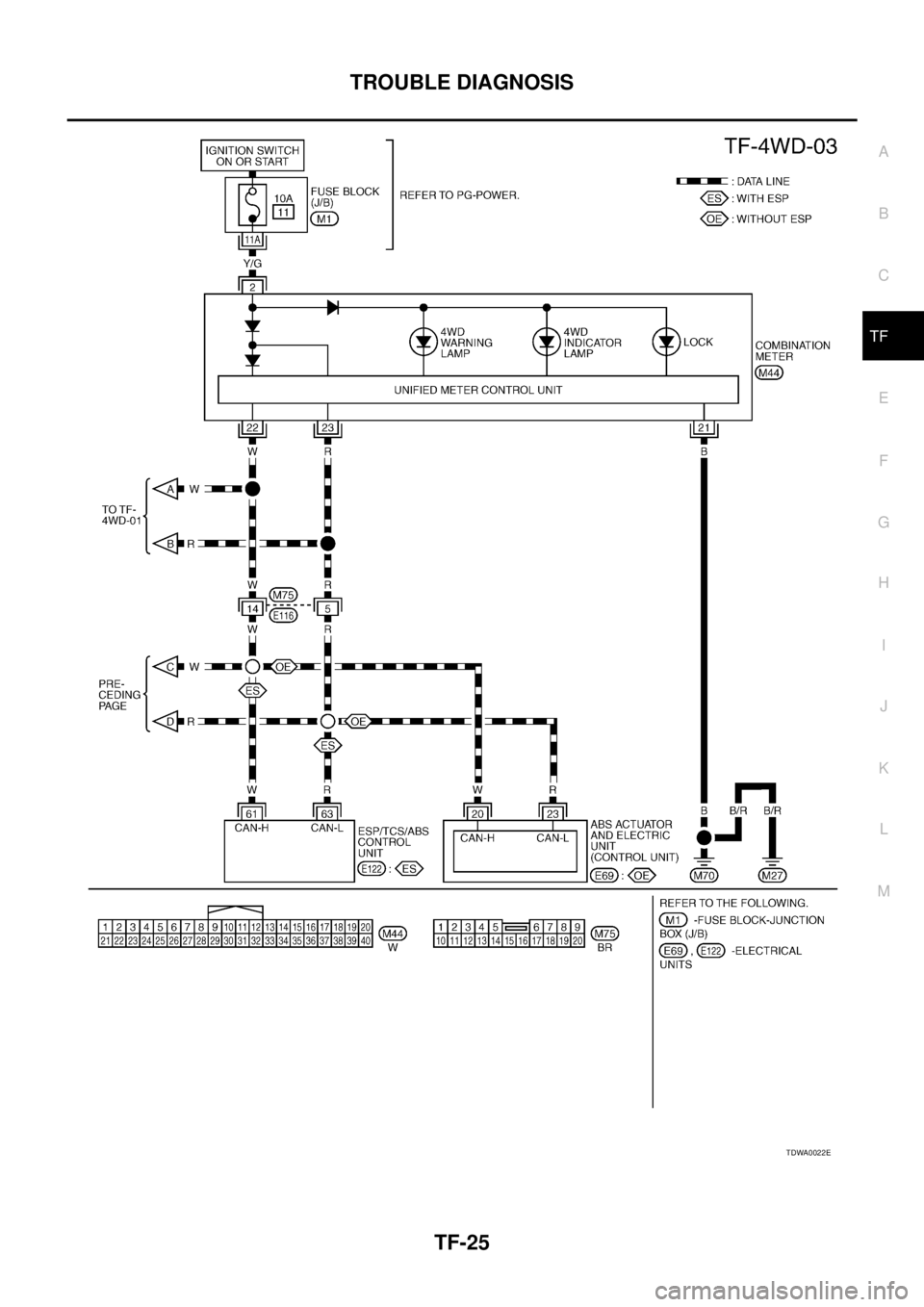

TDWA0022E

Page 2830 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TF-26
TROUBLE DIAGNOSIS

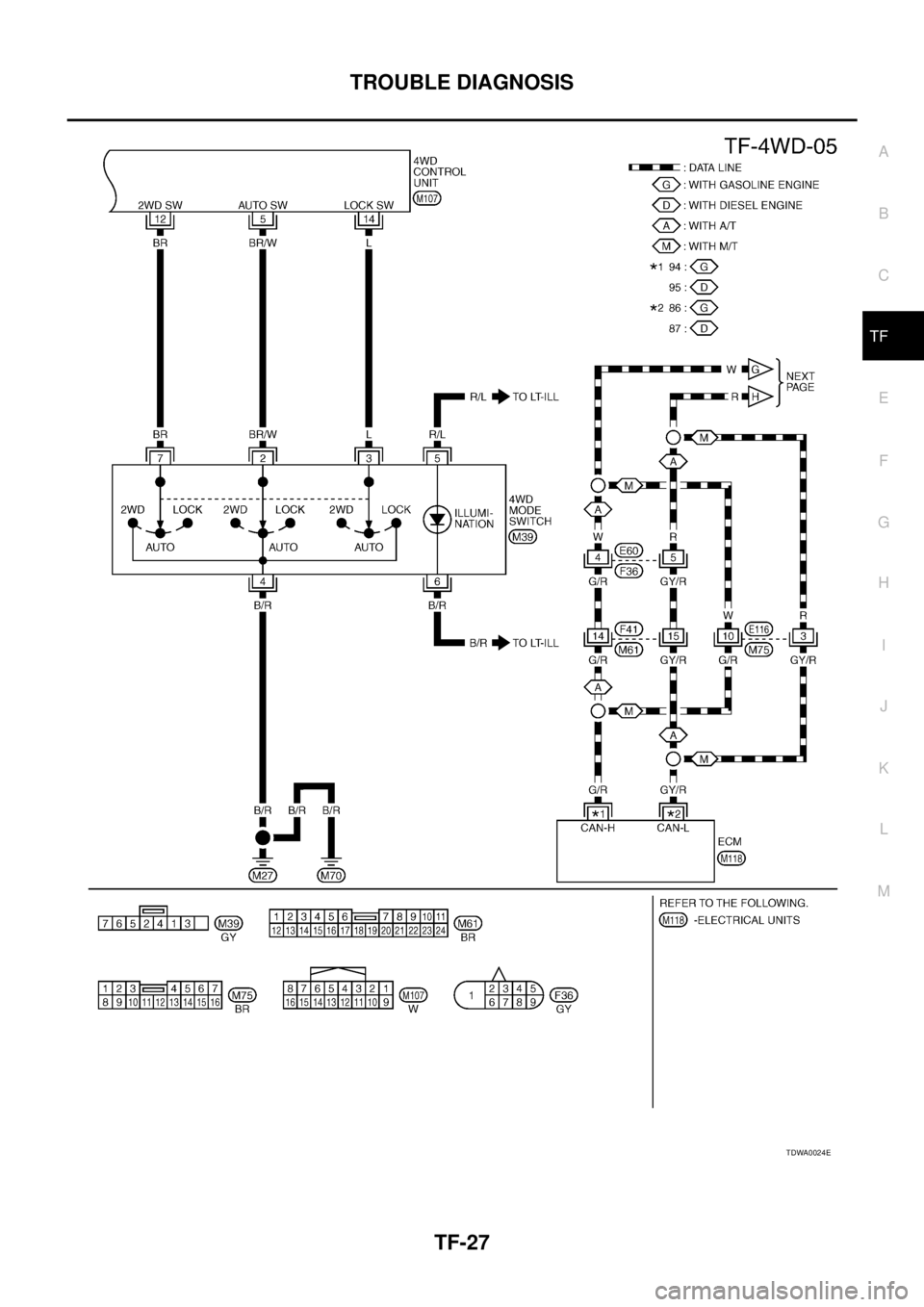

RHD MODELS
TDWB0012E

Page 2831 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
TF-27
C
E
F
G
H
I
J
K
L
MA
B
TF

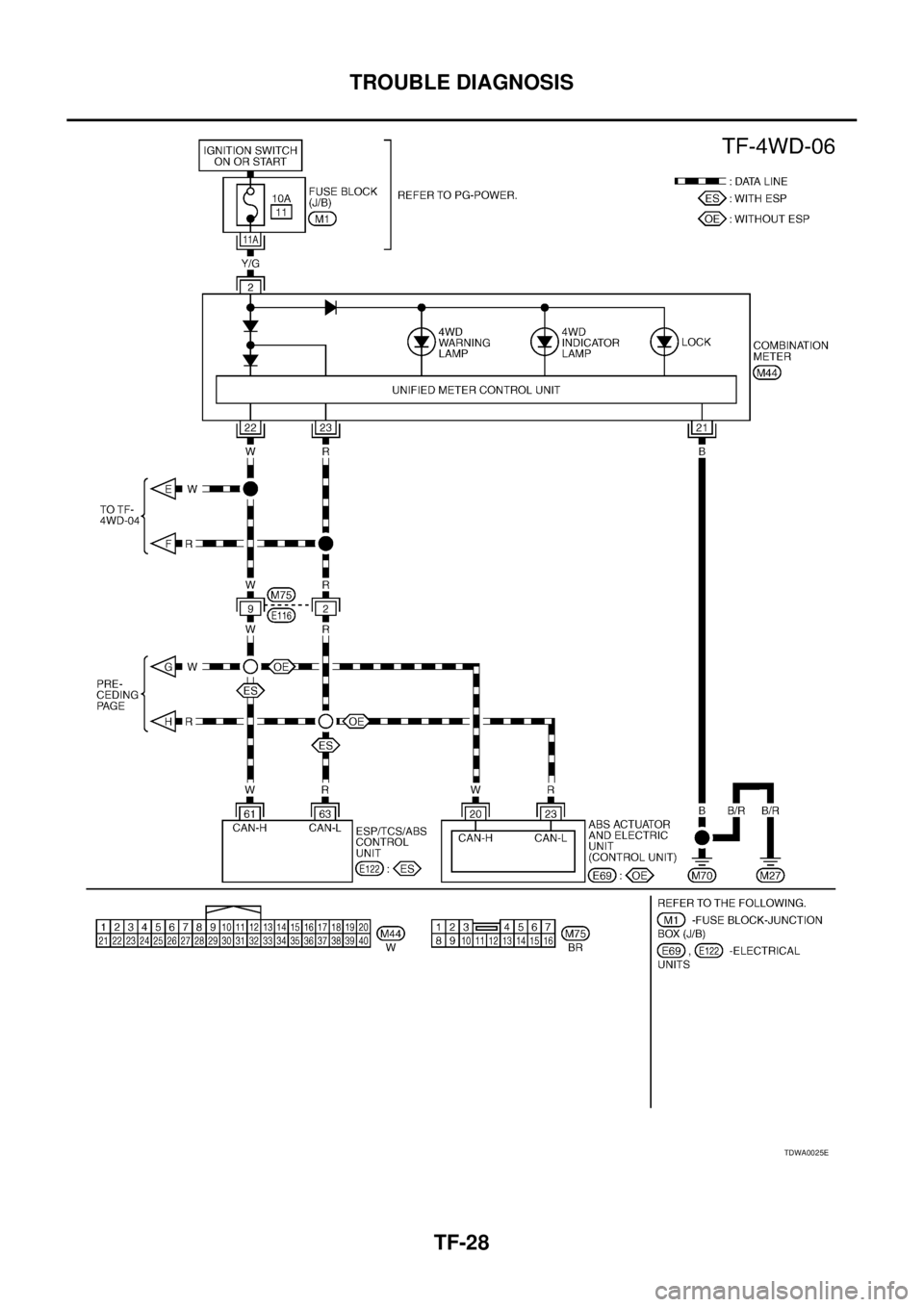

TDWA0024E

Page 2832 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TF-28
TROUBLE DIAGNOSIS

TDWA0025E
