2005 NISSAN X-TRAIL Service Repair Manual

Page 3217 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
ATC-39
C
D
E
F
G
H
I
K
L
MA
B
AT C

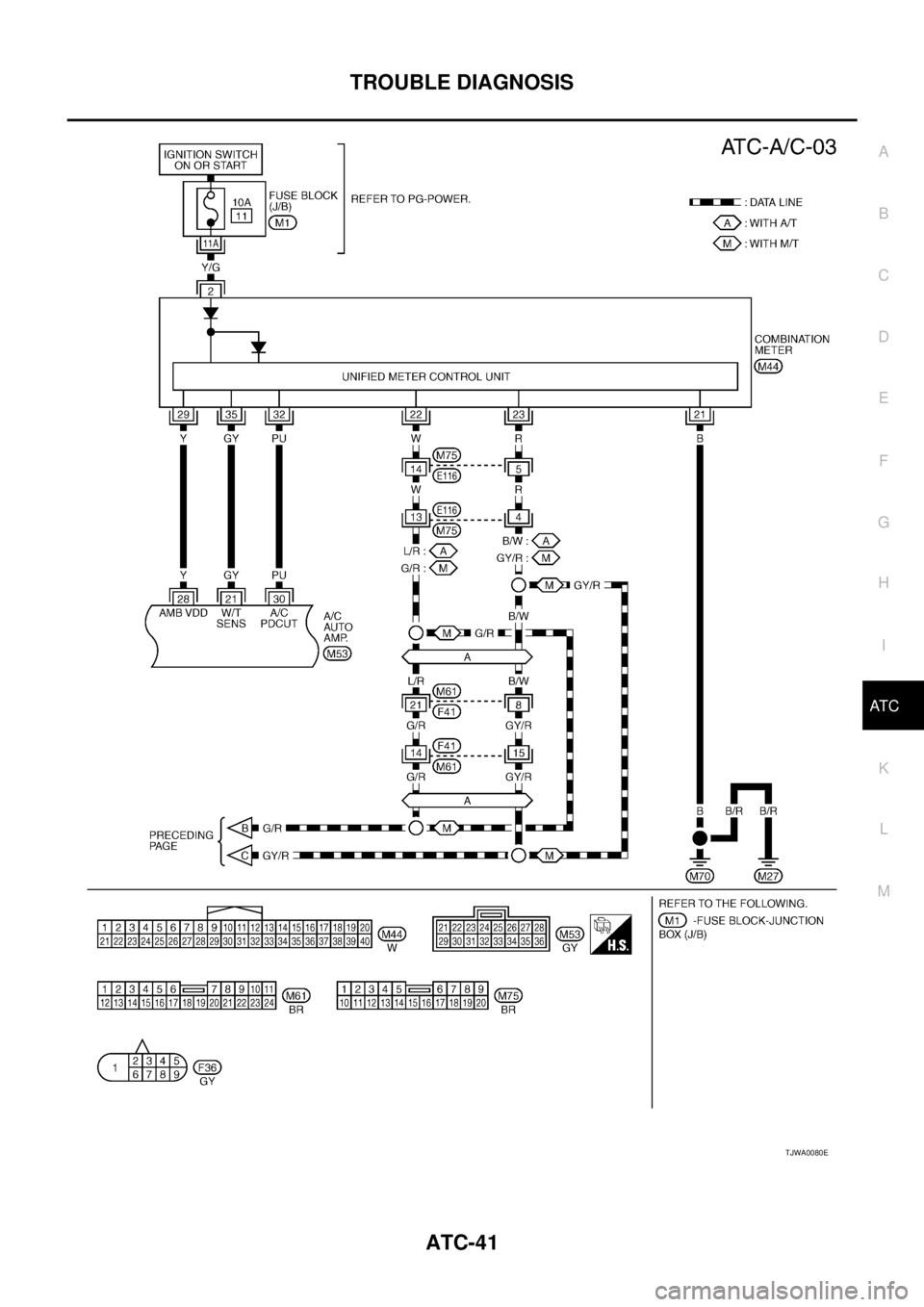

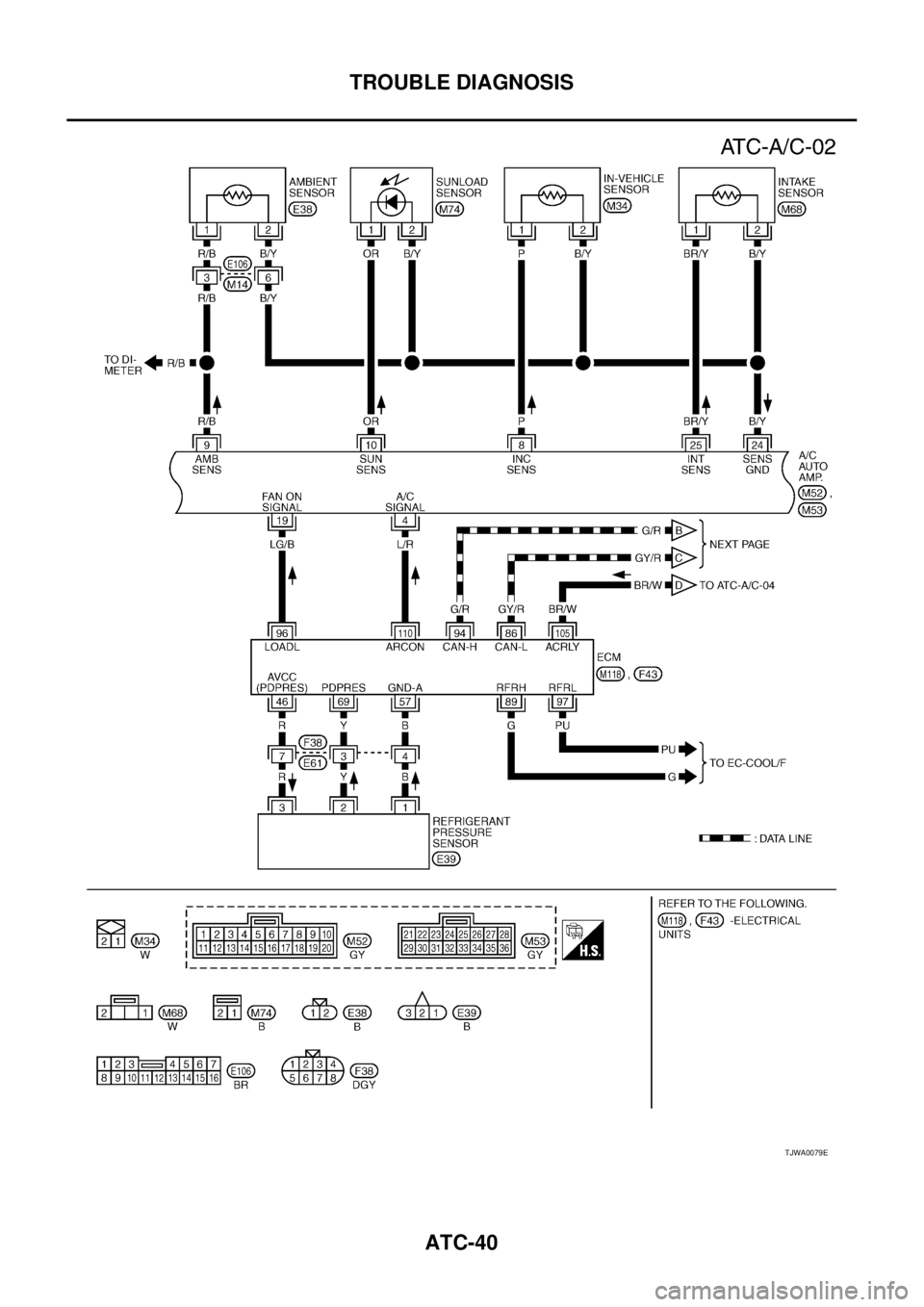

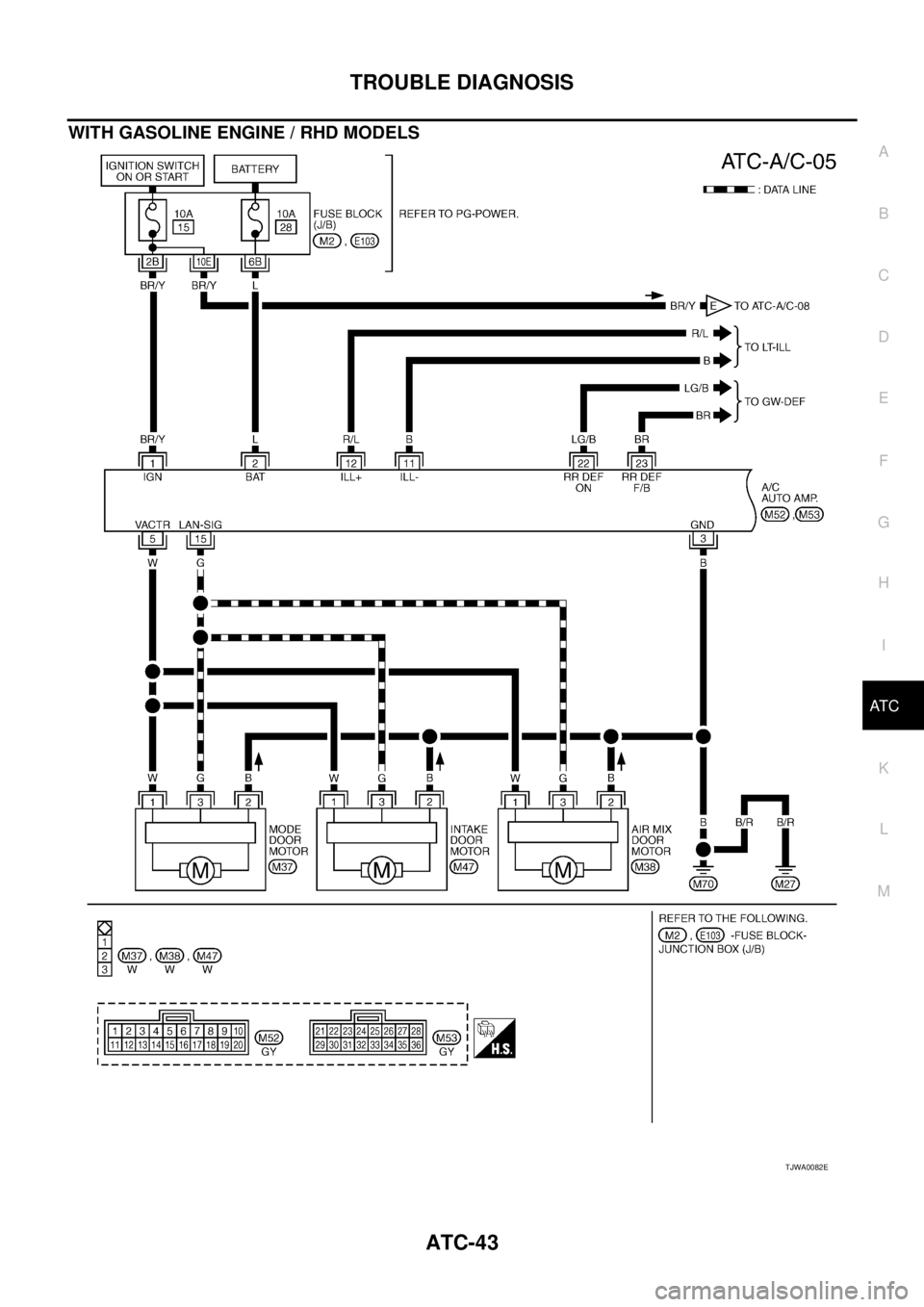

Wiring Diagram —A/C—EJS004GR
WITH GASOLINE ENGINE / LHD MODELS
TJWA0078E

Page 3218 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual ATC-40
TROUBLE DIAGNOSIS

TJWA0079E

Page 3219 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
ATC-41
C
D
E
F
G
H
I
K
L
MA
B
AT C

TJWA0080E

Page 3220 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual ATC-42
TROUBLE DIAGNOSIS

TJWA0081E

Page 3221 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
ATC-43
C
D
E
F
G
H
I
K
L
MA
B
AT C

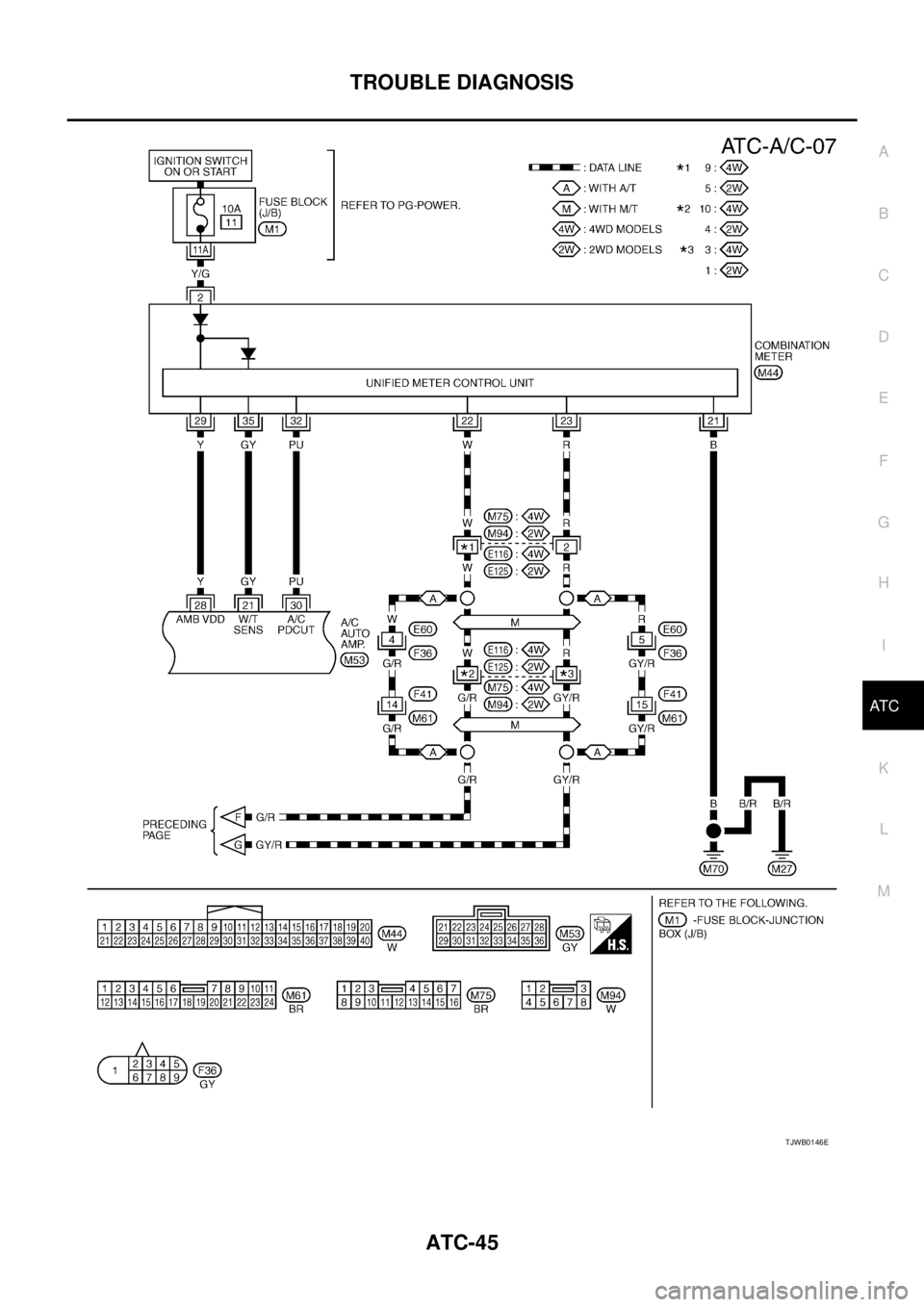

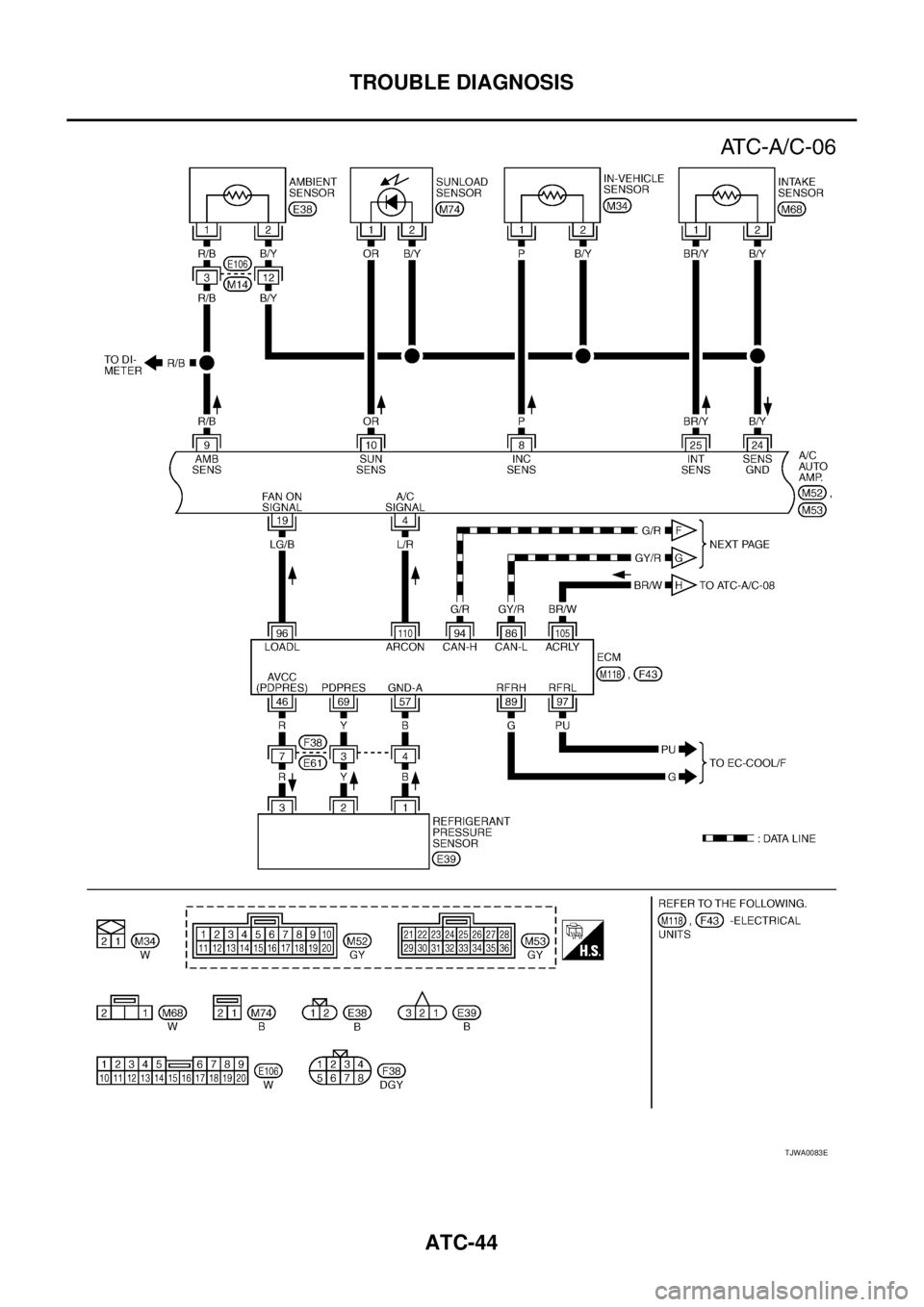

WITH GASOLINE ENGINE / RHD MODELS
TJWA0082E

Page 3222 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual ATC-44
TROUBLE DIAGNOSIS

TJWA0083E

Page 3223 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual TROUBLE DIAGNOSIS
ATC-45
C
D
E
F
G
H
I
K
L
MA
B
AT C

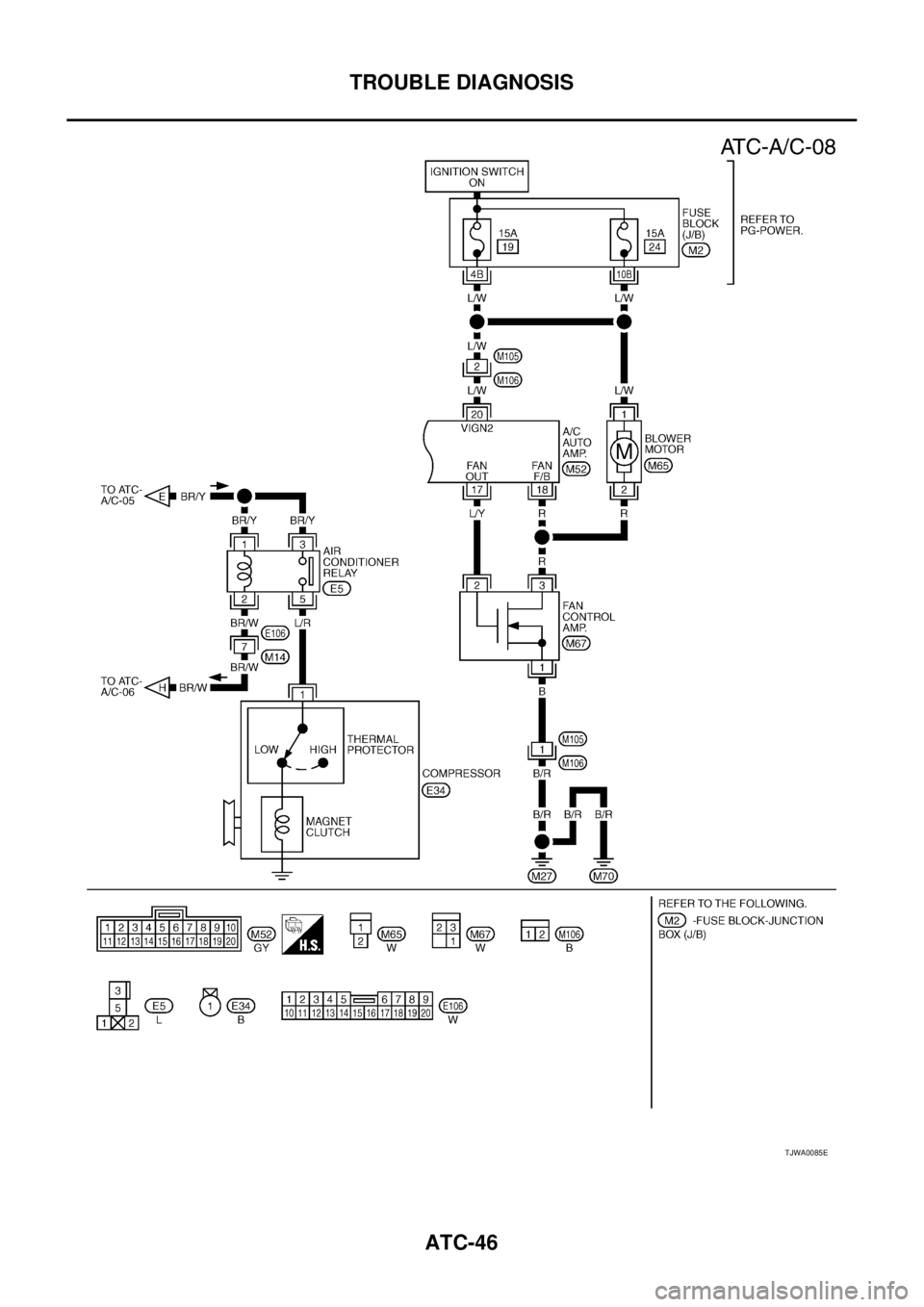

TJWB0146E

Page 3224 of 4555

NISSAN X-TRAIL 2005  Service Repair Manual ATC-46
TROUBLE DIAGNOSIS

TJWA0085E
