DTC CONTROL UNIT(EEPROM)
AT-201
[EURO-OBD]
D
E
F
G
H
I
J
K
L
MA
B
AT
Diagnostic ProcedureECS004SS
1. CHECK DTC
With CONSULT-II
1. Turn ignition switch ON and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.
2. Move selector lever to R position.
3. Depress accelerator pedal (Full throttle position).
4. Touch “ERASE”.
5. Turn ignition switch OFF for 10 seconds.
6. Perform AT- 2 0 0 , "
DTC Confirmation Procedure" .
Is the
“CONT UNIT (EEP ROM)” displayed again?
YES >> Replace TCM.
NO >>INSPECTION END
Page 2466 of 4555
AT-202
[EURO-OBD]
TROUBLE DIAGNOSES FOR SYMPTOMS
TROUBLE DIAGNOSES FOR SYMPTOMSPFP:00100

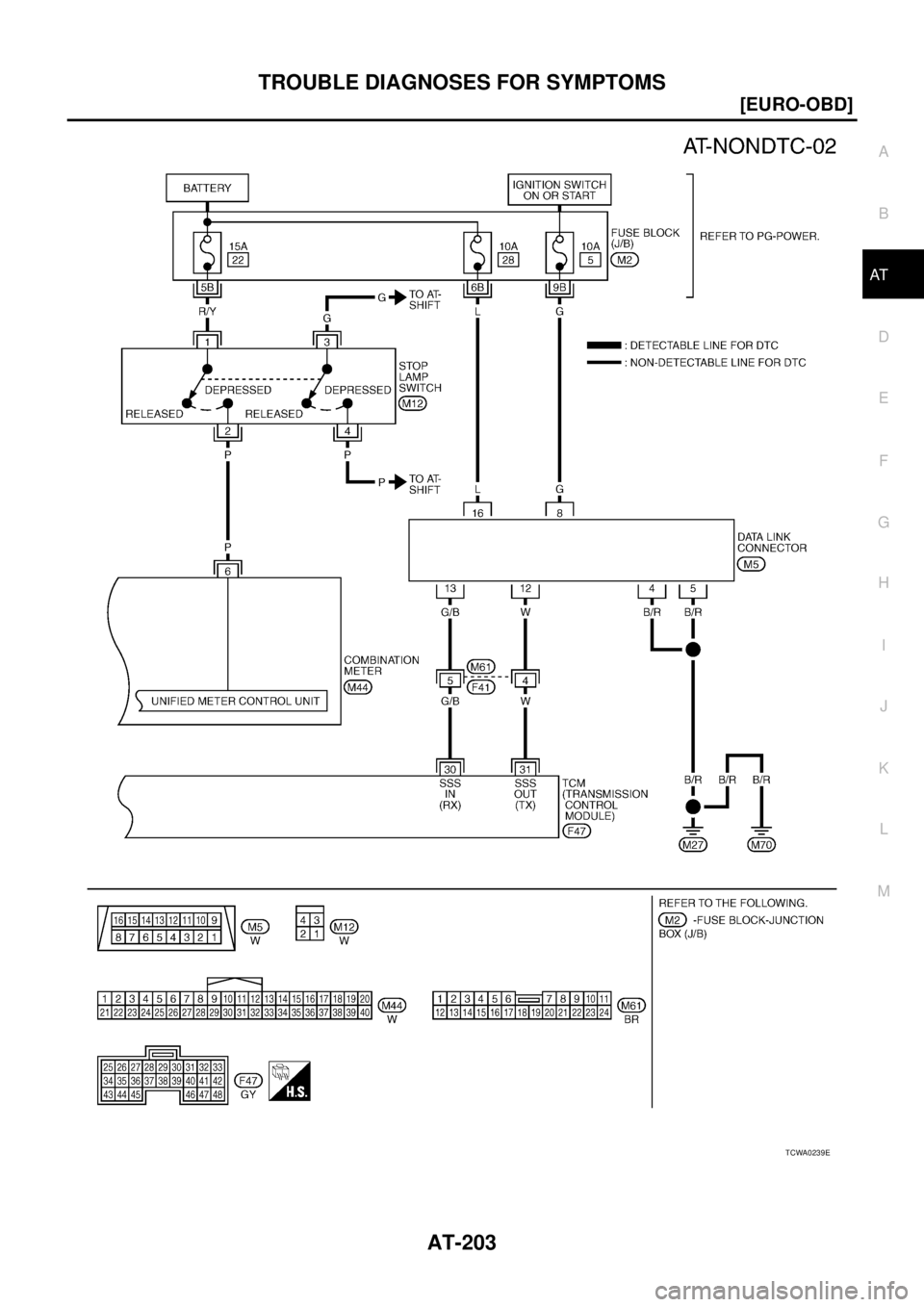

Wiring Diagram — AT — NONDTCECS004ST
