Page 1897 of 3171
LAN-120
[CAN]
CAN SYSTEM (TYPE 6)

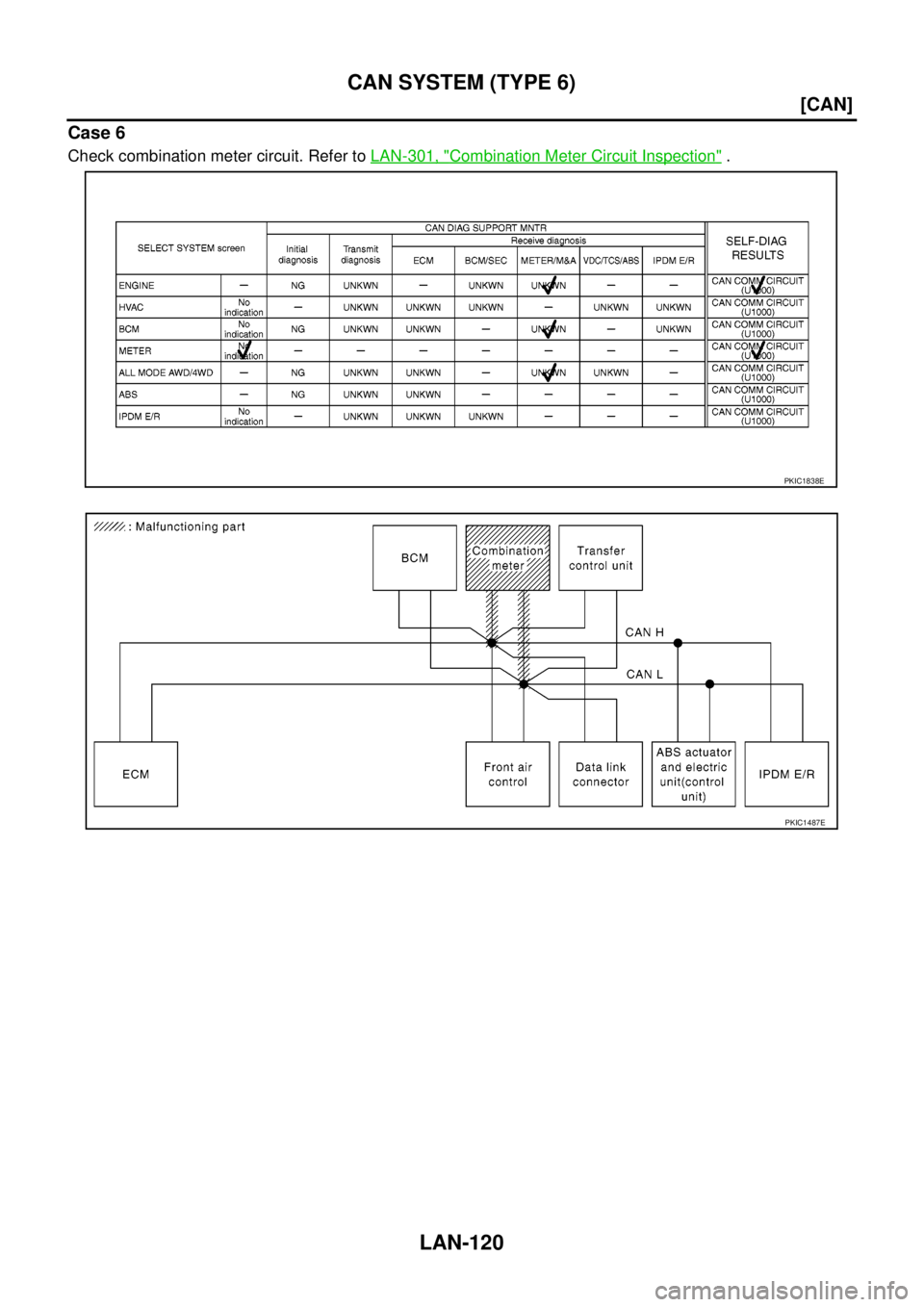

Case 6
Check combination meter circuit. Refer toLAN-301, "Combination Meter Circuit Inspection".
PKIC1838E
PKIC1487E
Page 1898 of 3171
CAN SYSTEM (TYPE 6)
LAN-121
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

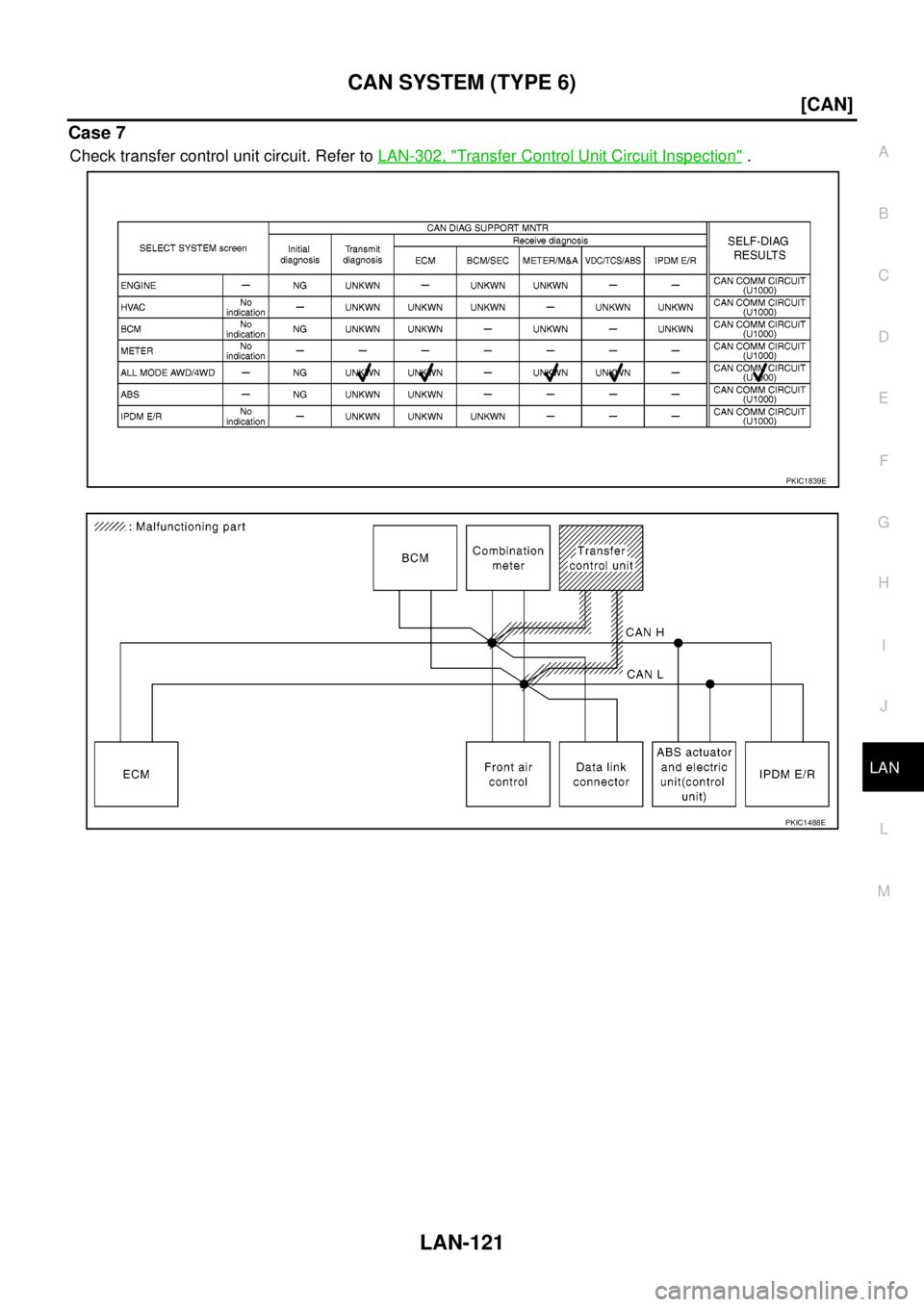

Case 7
Check transfer control unit circuit. Refer toLAN-302, "Transfer Control Unit Circuit Inspection".
PKIC1839E
PKIC1488E
Page 1899 of 3171
LAN-122
[CAN]
CAN SYSTEM (TYPE 6)

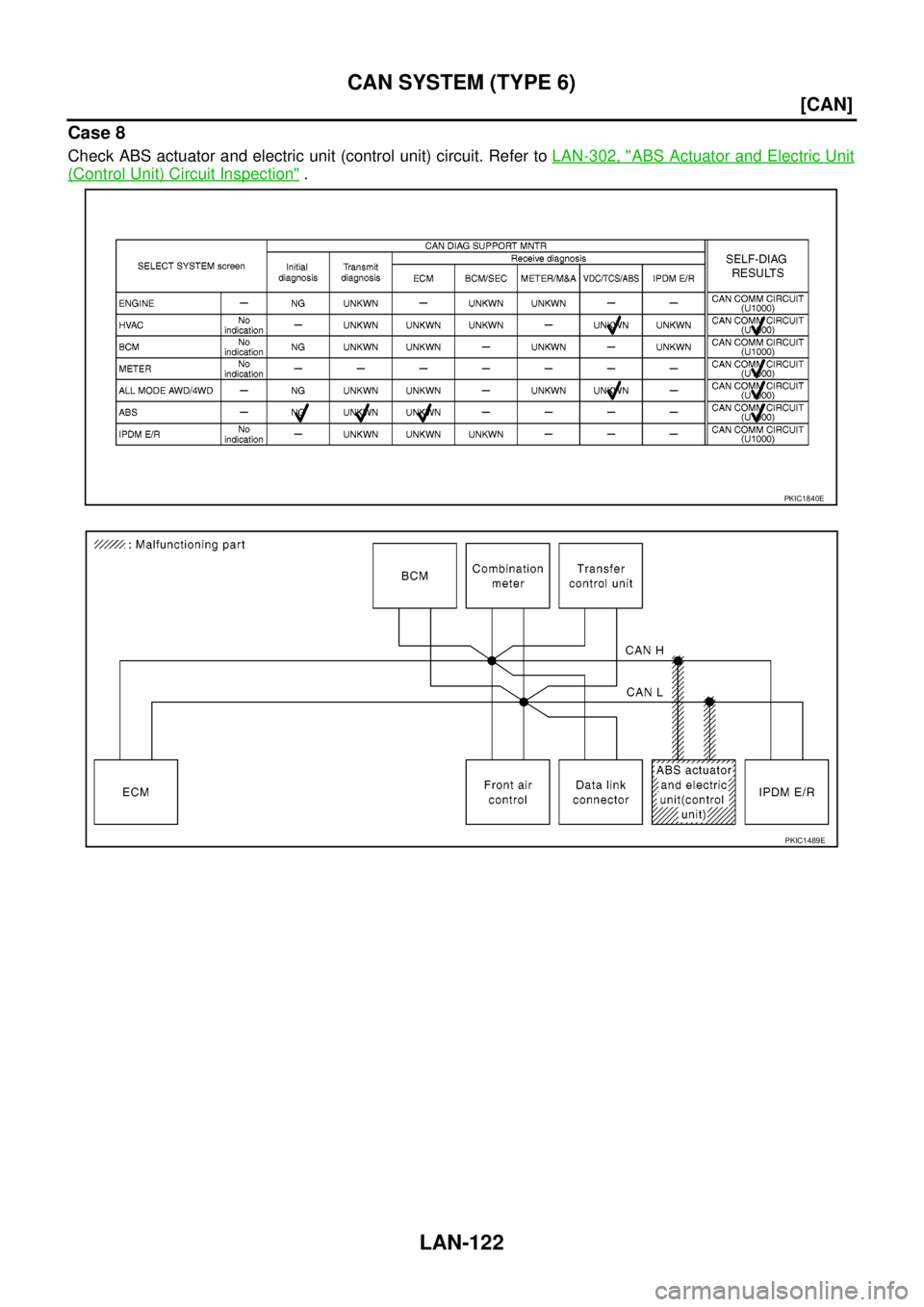

Case 8
Check ABS actuator and electric unit (control unit) circuit. Refer toLAN-302, "ABS Actuator and Electric Unit
(Control Unit) Circuit Inspection".
PKIC1840E
PKIC1489E
Page 1900 of 3171
CAN SYSTEM (TYPE 6)
LAN-123
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Case 9
Check IPDM E/R circuit. Refer toLAN-303, "IPDM E/R Circuit Inspection".
Case 10
Check CAN communication circuit. Refer toLAN-303, "CAN Communication Circuit Inspection".
PKIC1841E
PKIC1490E
PKIC1842E
Page 1901 of 3171
LAN-124
[CAN]
CAN SYSTEM (TYPE 6)

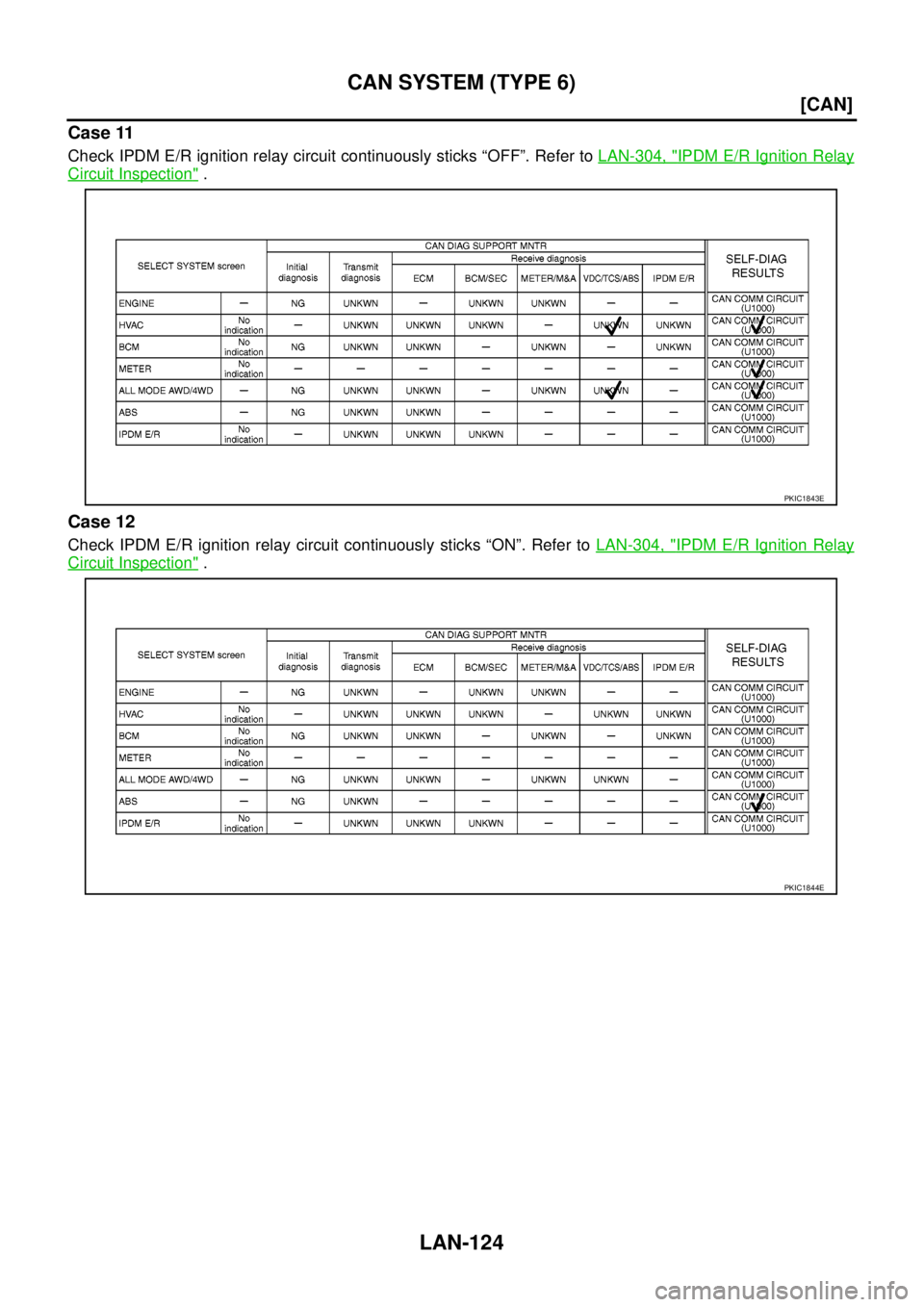

Case 11
Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer toLAN-304, "IPDM E/R Ignition Relay
Circuit Inspection".
Case 12
Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer toLAN-304, "IPDM E/R Ignition Relay
Circuit Inspection".
PKIC1843E
PKIC1844E
Page 1902 of 3171
CAN SYSTEM (TYPE 7)
LAN-125
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
CAN SYSTEM (TYPE 7)PFP:23710
Component Parts and Harness Connector LocationEKS00OEB
Refer toLAN-23, "Component Parts and Harness Connector Location".
SchematicEKS00OEC
Refer toLAN-25, "Schematic".
Wiring Diagram — CAN —EKS00OED
Refer toLAN-26, "Wiring Diagram—CAN—".
Page 1903 of 3171
LAN-126
[CAN]
CAN SYSTEM (TYPE 7)

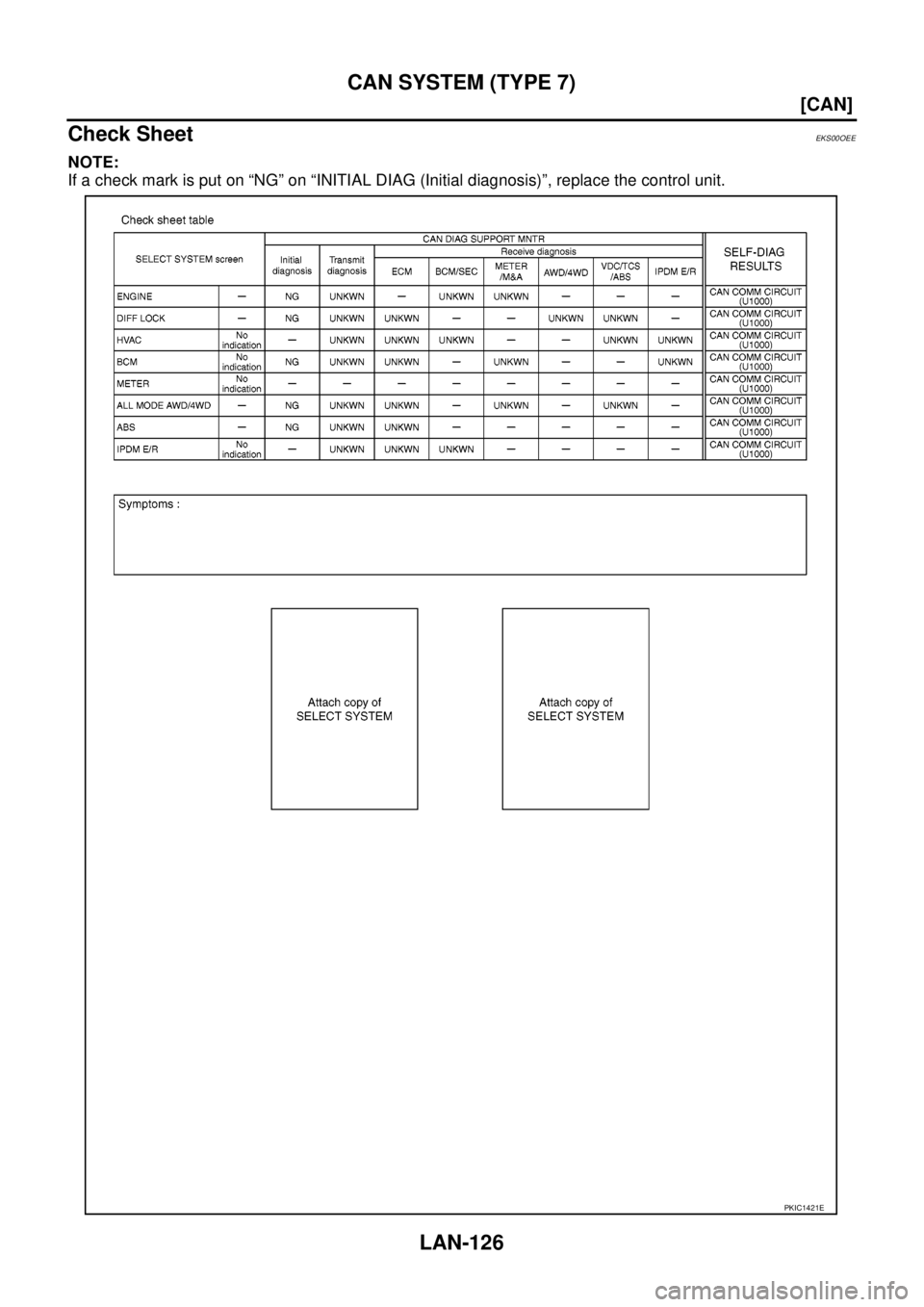

Check Sheet
EKS00OEE
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.
PKIC1421E
Page 1904 of 3171
CAN SYSTEM (TYPE 7)
LAN-127
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

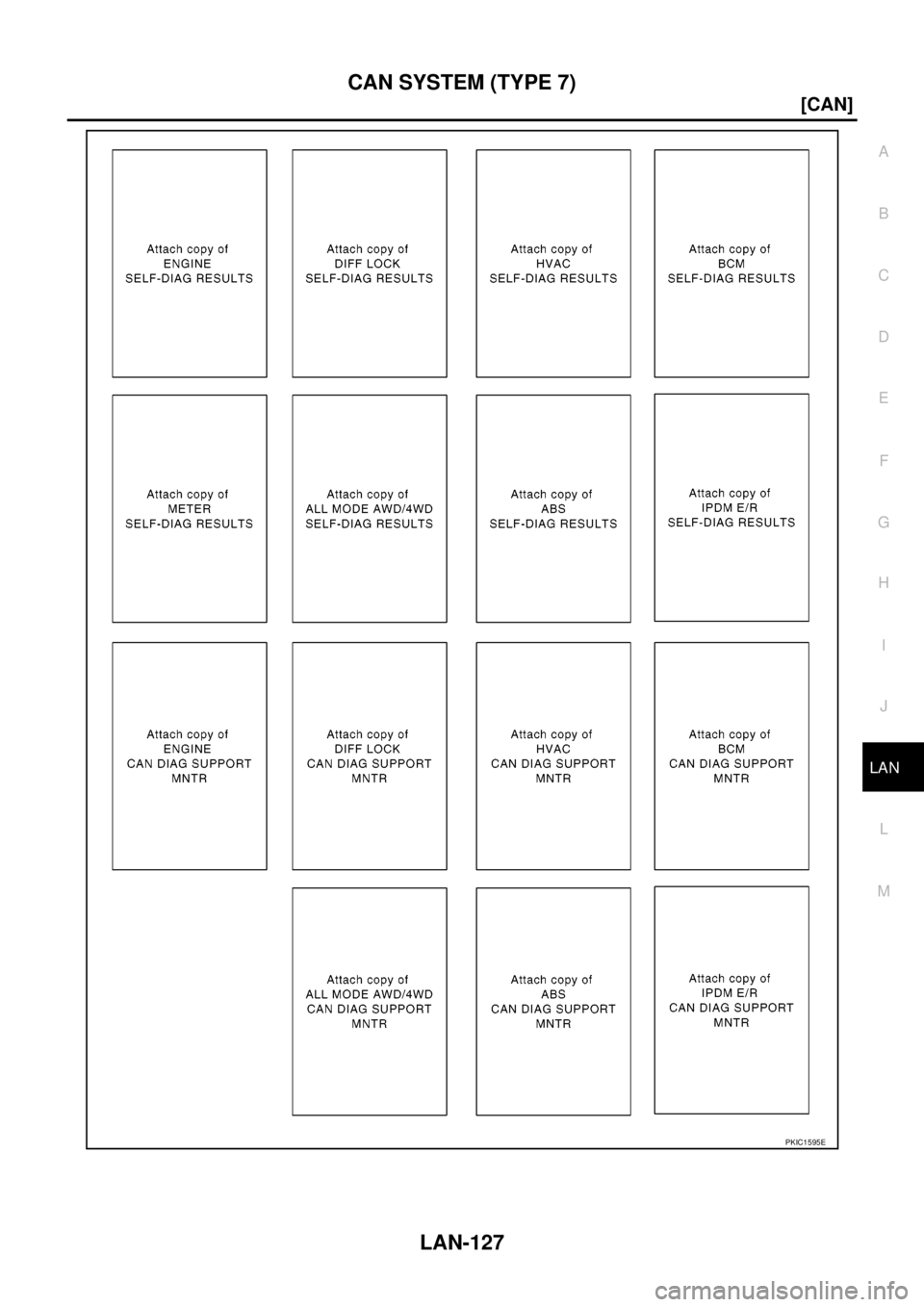

PKIC1595E
