2005 NISSAN NAVARA Repair Workshop Manual

Page 2033 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-256
[CAN]
CAN SYSTEM (TYPE 15)

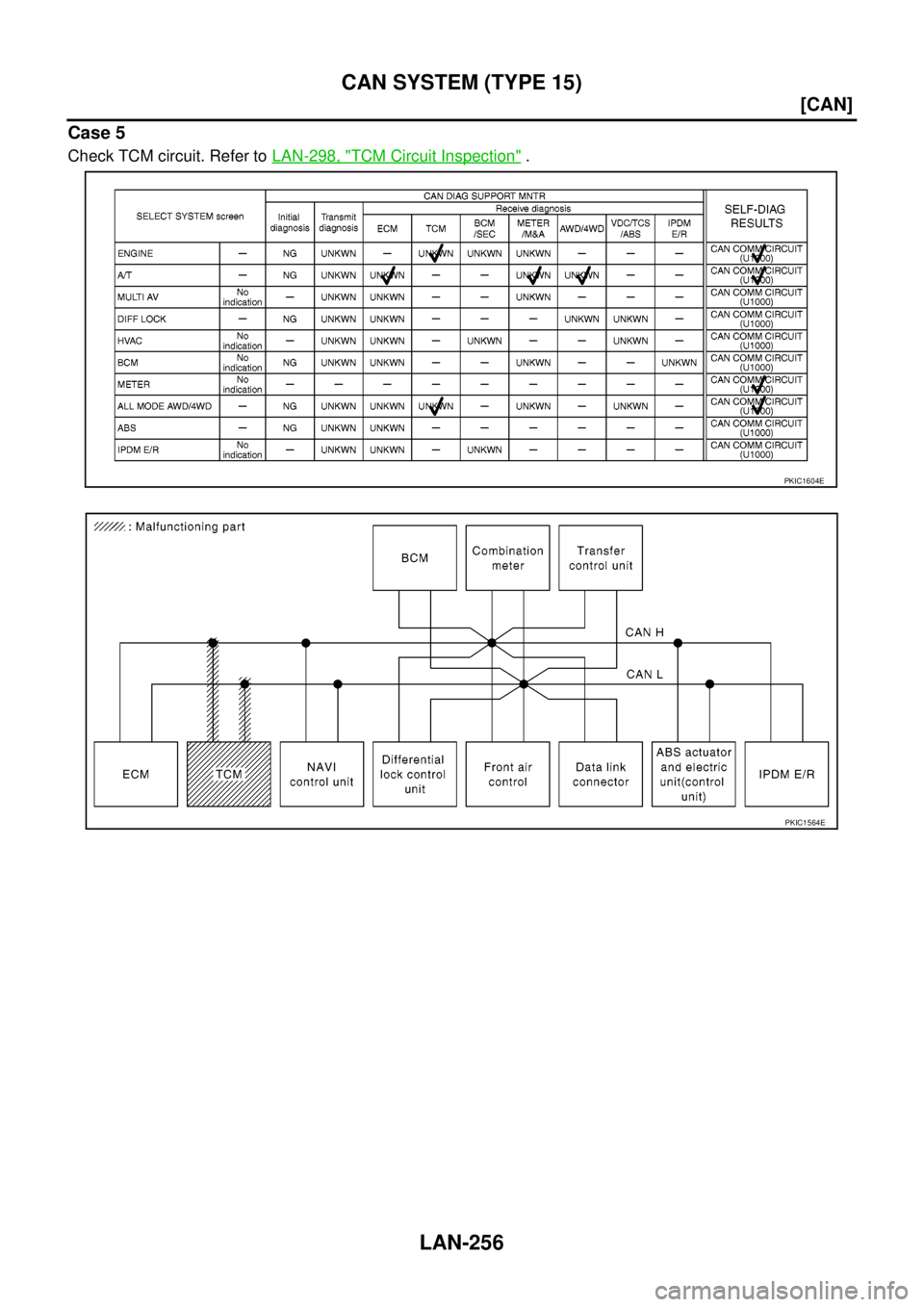

Case 5
Check TCM circuit. Refer toLAN-298, "TCM Circuit Inspection".
PKIC1604E
PKIC1564E

Page 2034 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 15)
LAN-257
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

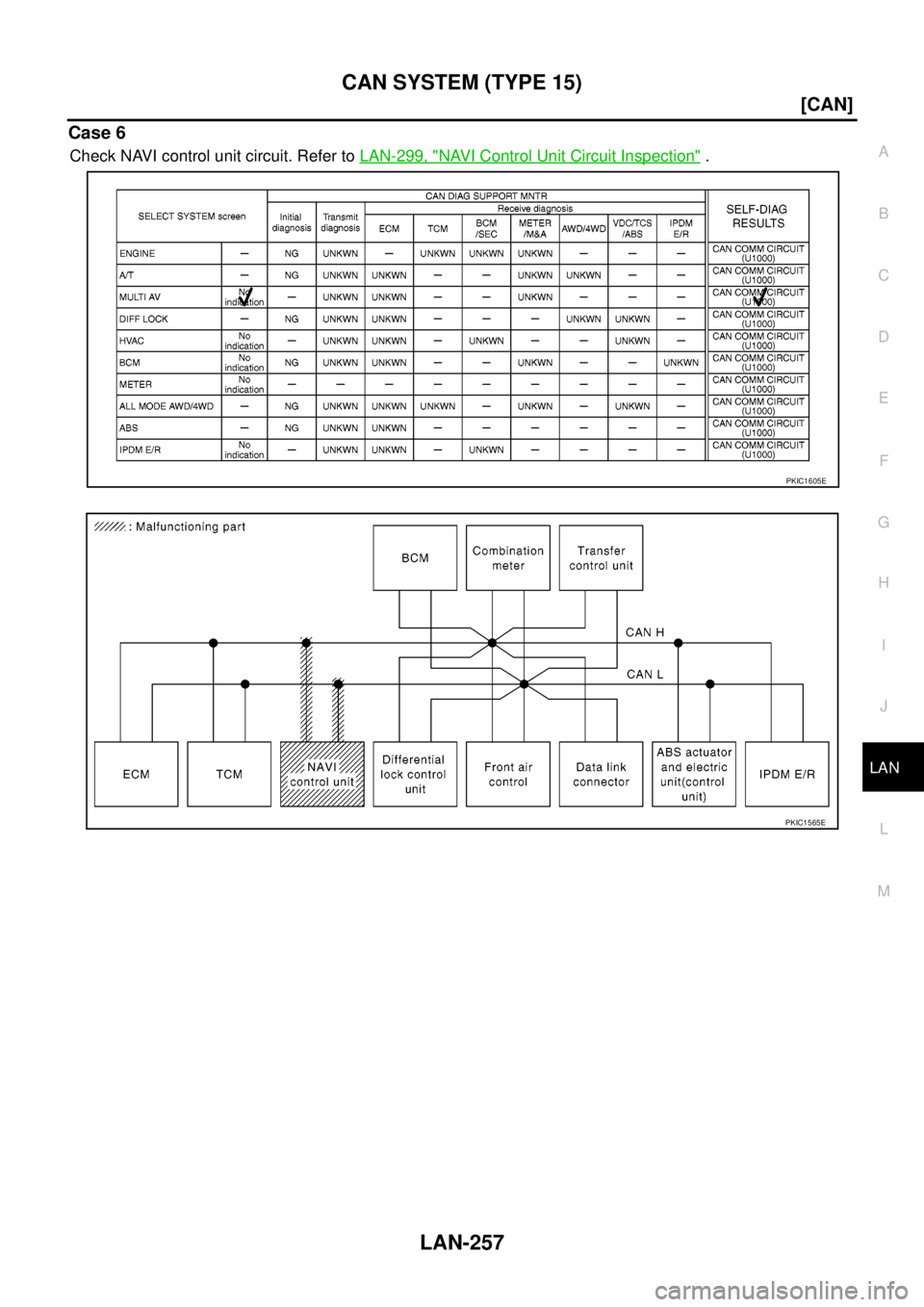

Case 6
Check NAVI control unit circuit. Refer toLAN-299, "NAVI Control Unit Circuit Inspection".
PKIC1605E
PKIC1565E

Page 2035 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-258
[CAN]
CAN SYSTEM (TYPE 15)

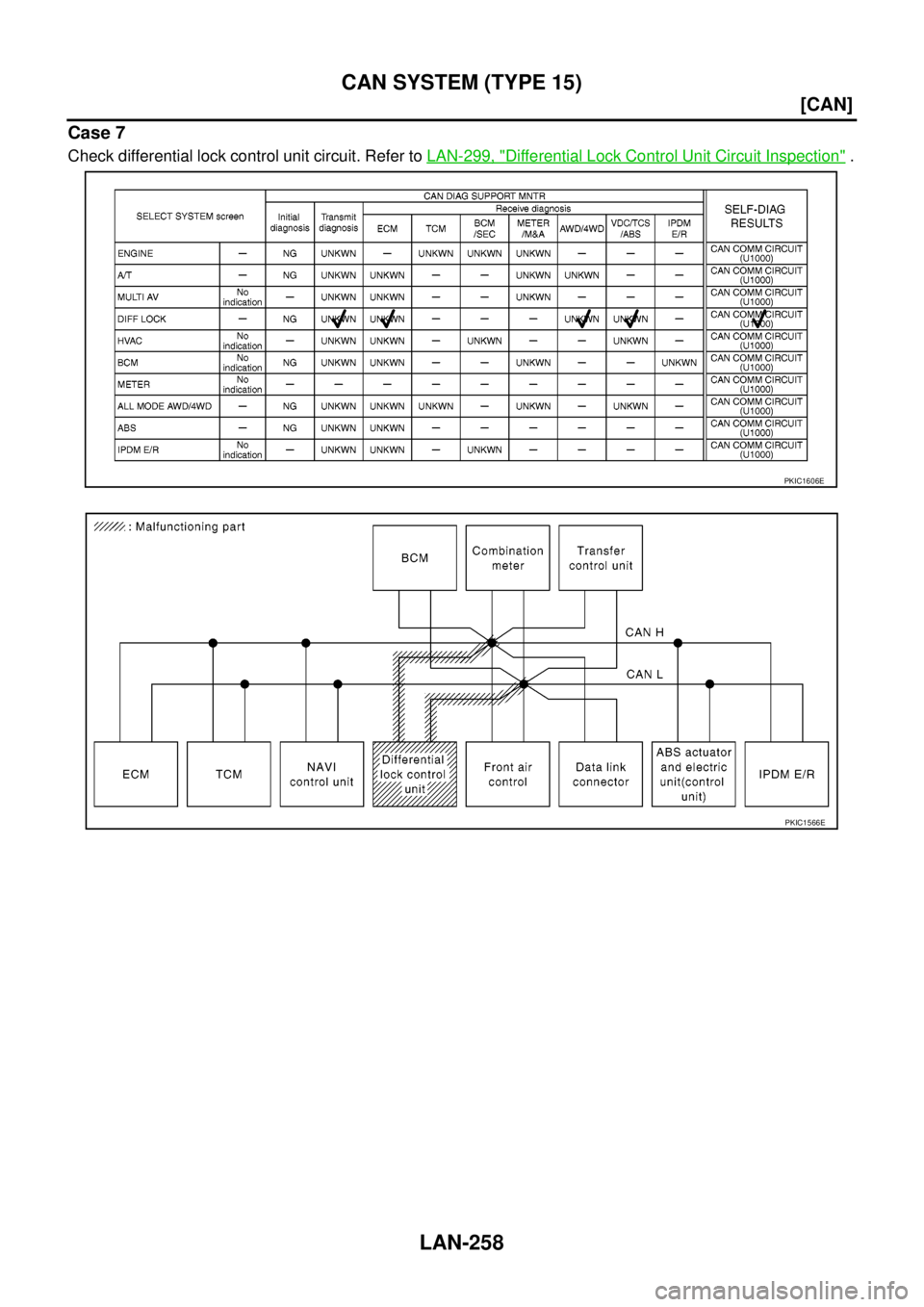

Case 7
Check differential lock control unit circuit. Refer toLAN-299, "Differential Lock Control Unit Circuit Inspection".
PKIC1606E
PKIC1566E

Page 2036 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 15)
LAN-259
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

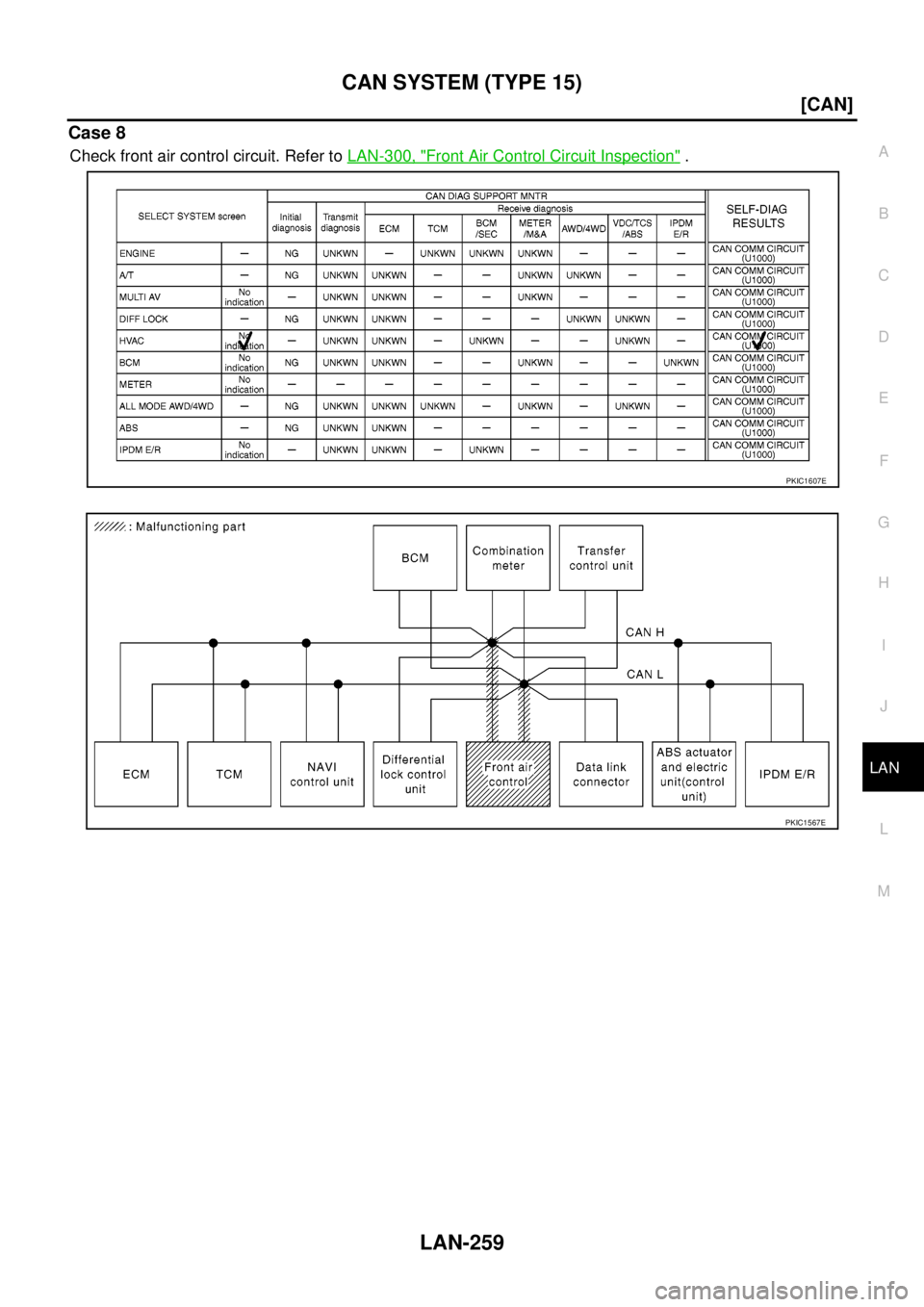

Case 8
Check front air control circuit. Refer toLAN-300, "Front Air Control Circuit Inspection".
PKIC1607E
PKIC1567E

Page 2037 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-260
[CAN]
CAN SYSTEM (TYPE 15)

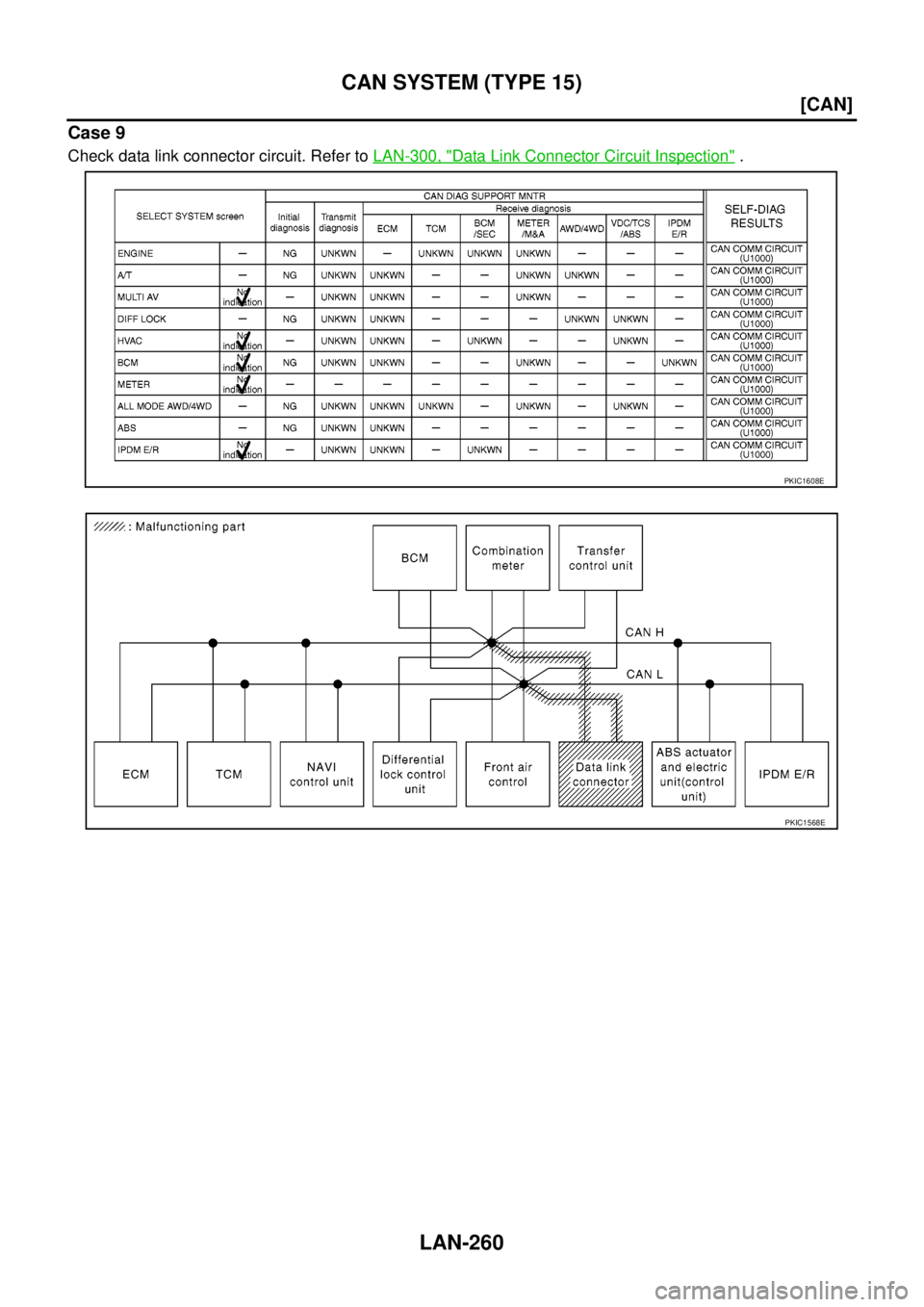

Case 9
Check data link connector circuit. Refer toLAN-300, "Data Link Connector Circuit Inspection".
PKIC1608E
PKIC1568E

Page 2038 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 15)
LAN-261
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

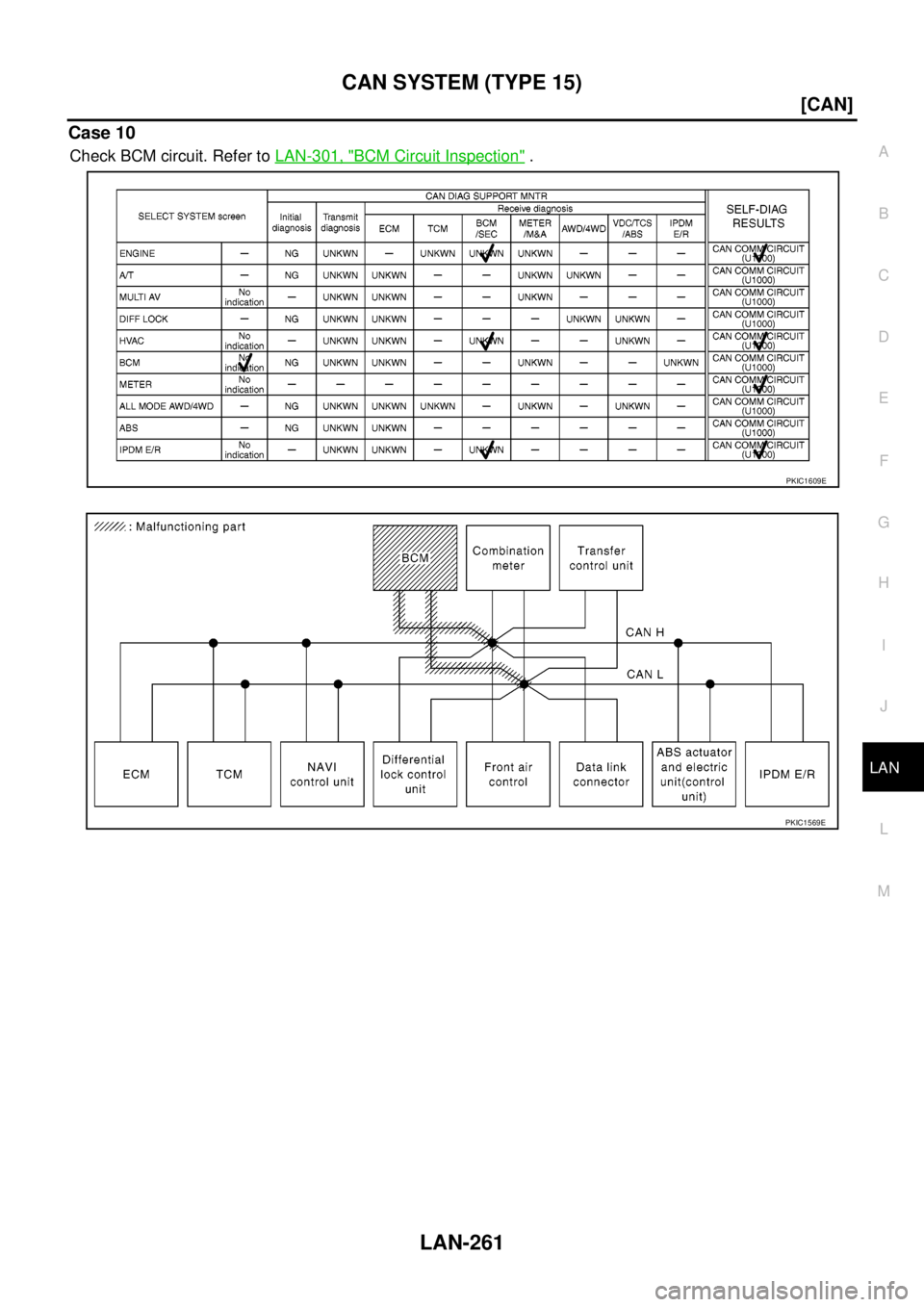

Case 10
Check BCM circuit. Refer toLAN-301, "BCM Circuit Inspection".
PKIC1609E
PKIC1569E

Page 2039 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-262
[CAN]
CAN SYSTEM (TYPE 15)

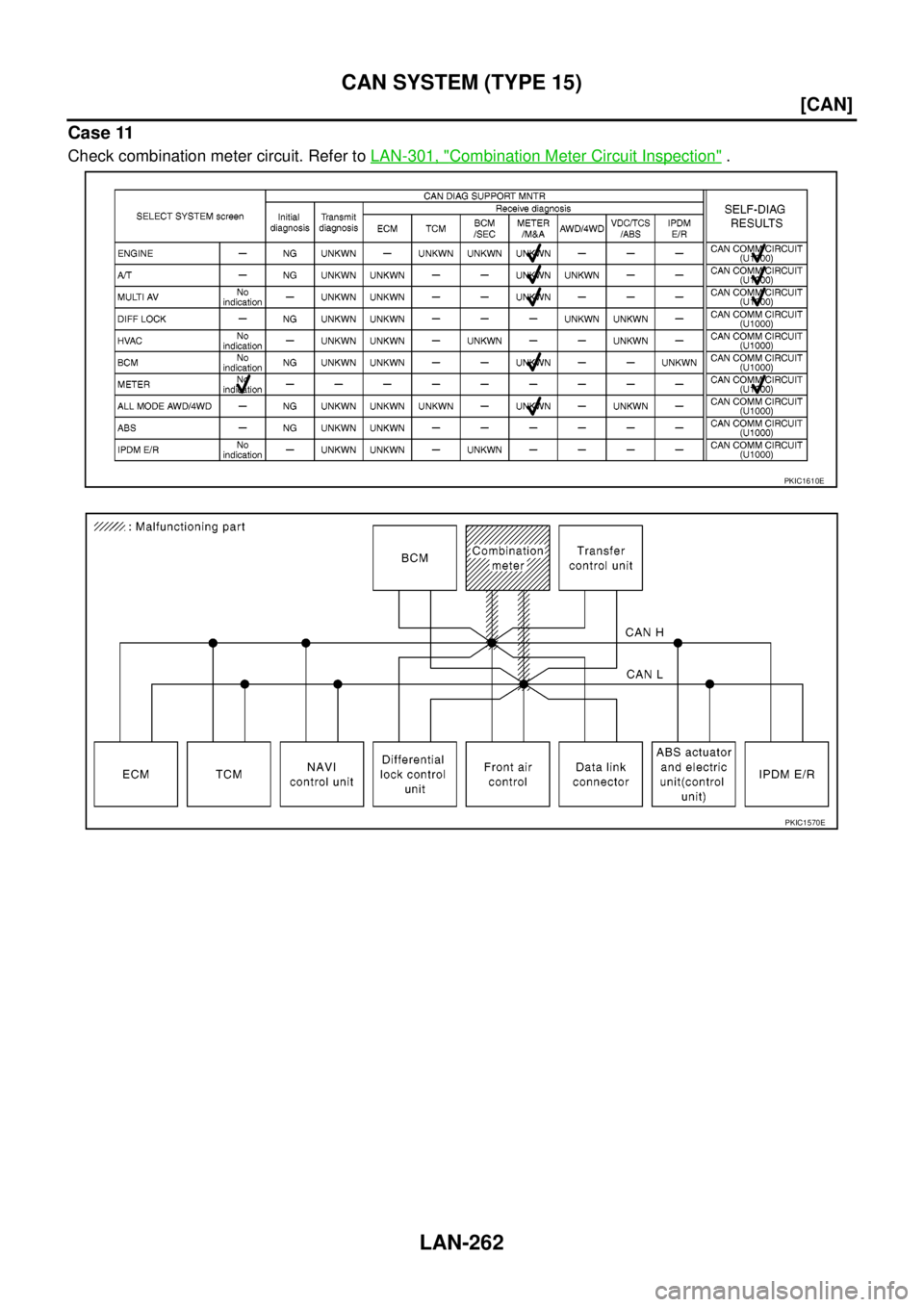

Case 11
Check combination meter circuit. Refer toLAN-301, "Combination Meter Circuit Inspection".
PKIC1610E
PKIC1570E

Page 2040 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 15)
LAN-263
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

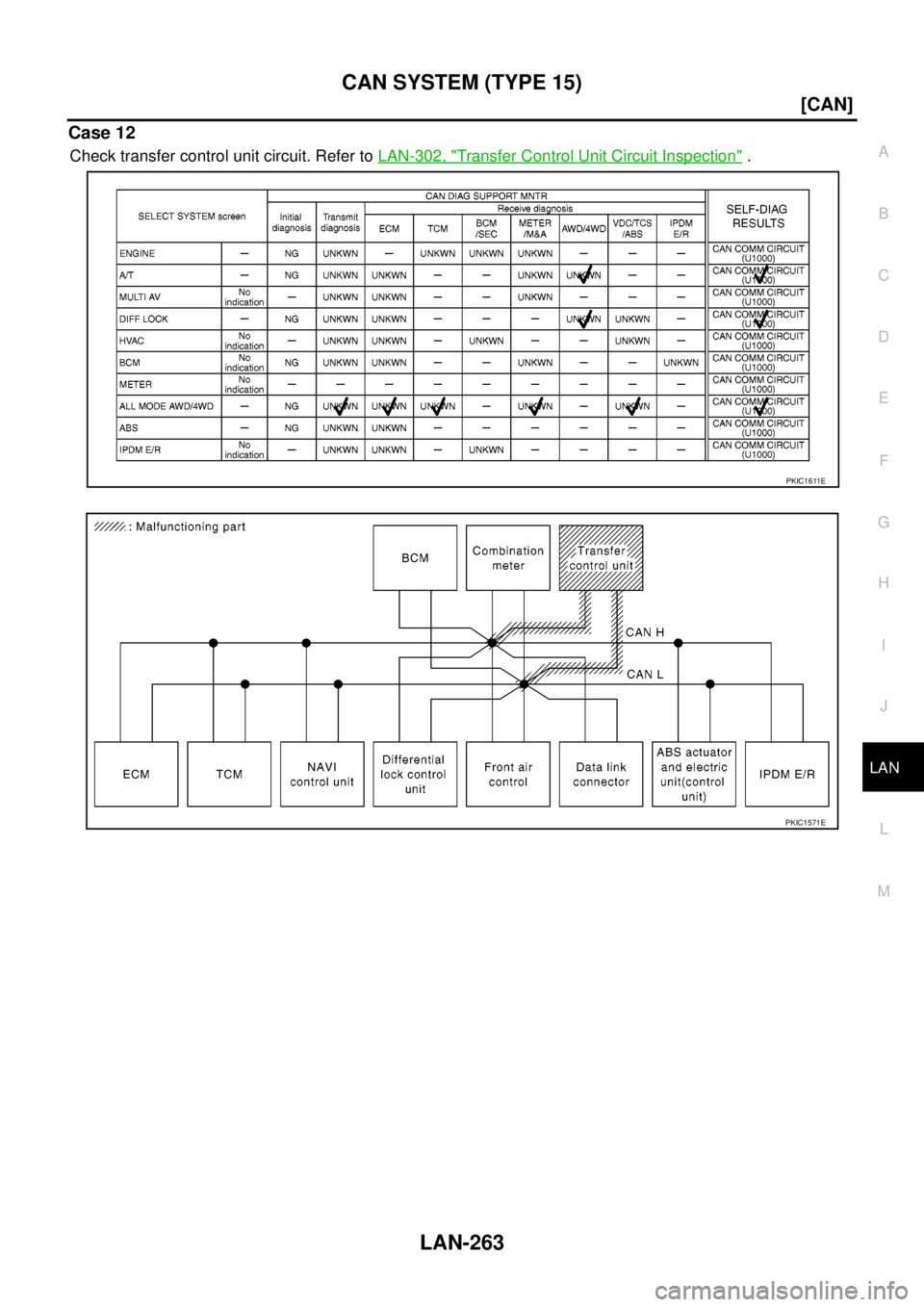

Case 12
Check transfer control unit circuit. Refer toLAN-302, "Transfer Control Unit Circuit Inspection".
PKIC1611E
PKIC1571E
