NISSAN NAVARA 2005  Repair Workshop Manual LAN-176
[CAN]
CAN SYSTEM (TYPE 10)
Case 8
Check combination meter circuit. Refer toLAN-301, "Combination Meter Circuit Inspection".
PKIC1890E
PKIC1508E

Page 1954 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 10)
LAN-177
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Case 9

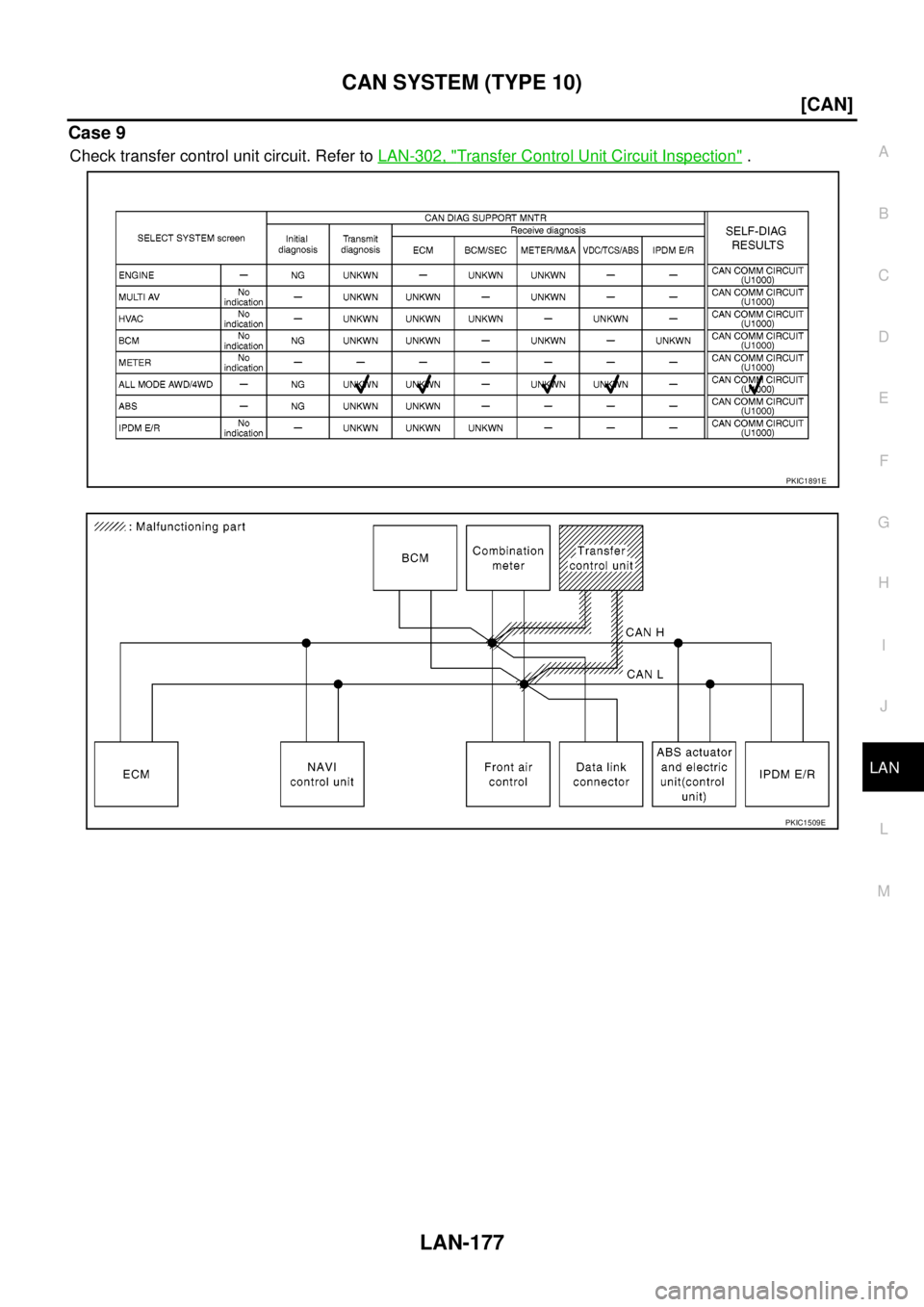

Check transfer control unit circuit. Refer toLAN-302, "Transfer Control Unit Circuit Inspection".
PKIC1891E
PKIC1509E

Page 1955 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-178
[CAN]
CAN SYSTEM (TYPE 10)
Case 10

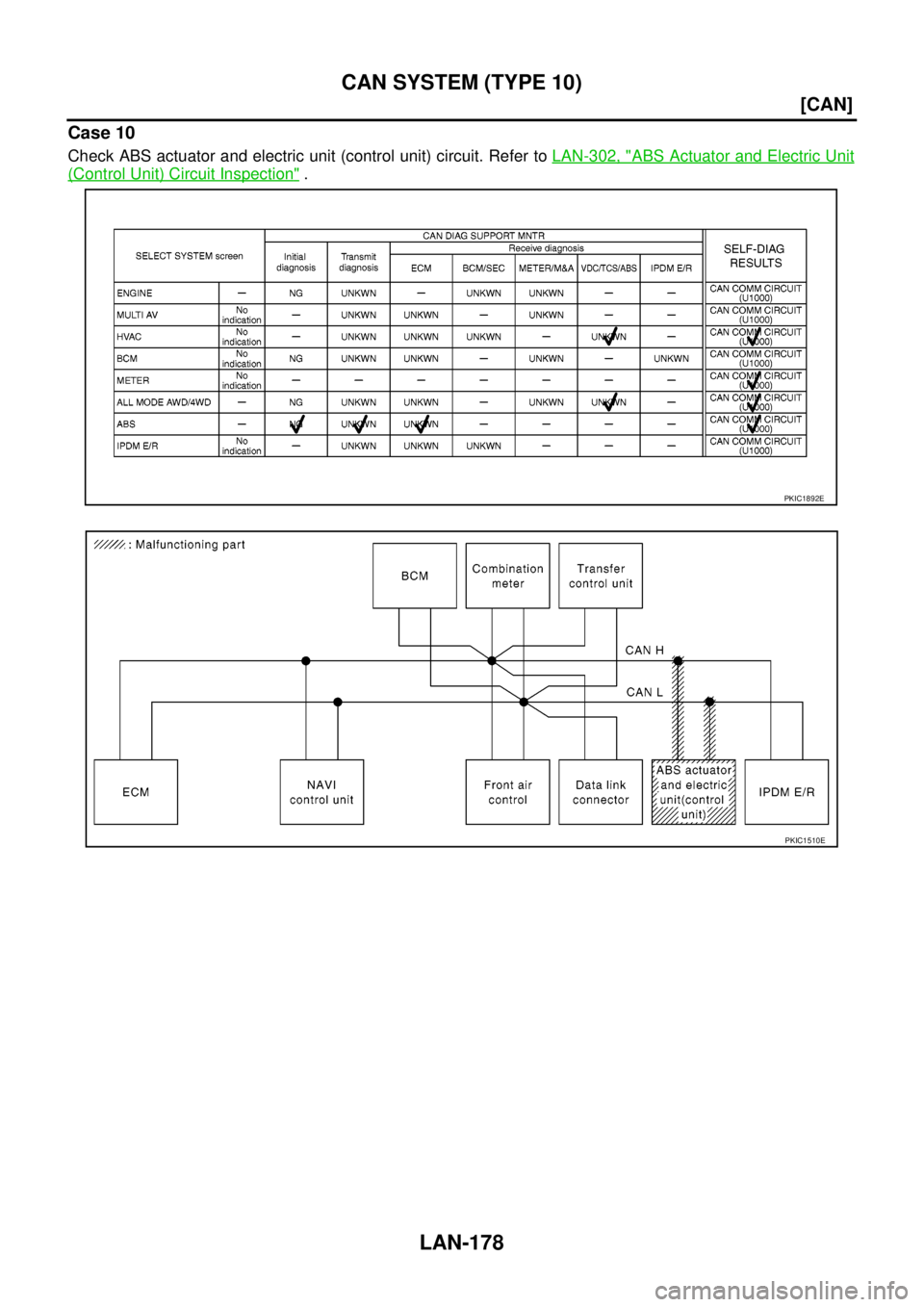

Check ABS actuator and electric unit (control unit) circuit. Refer toLAN-302, "ABS Actuator and Electric Unit
(Control Unit) Circuit Inspection".
PKIC1892E
P

Page 1956 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 10)
LAN-179
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Case 11

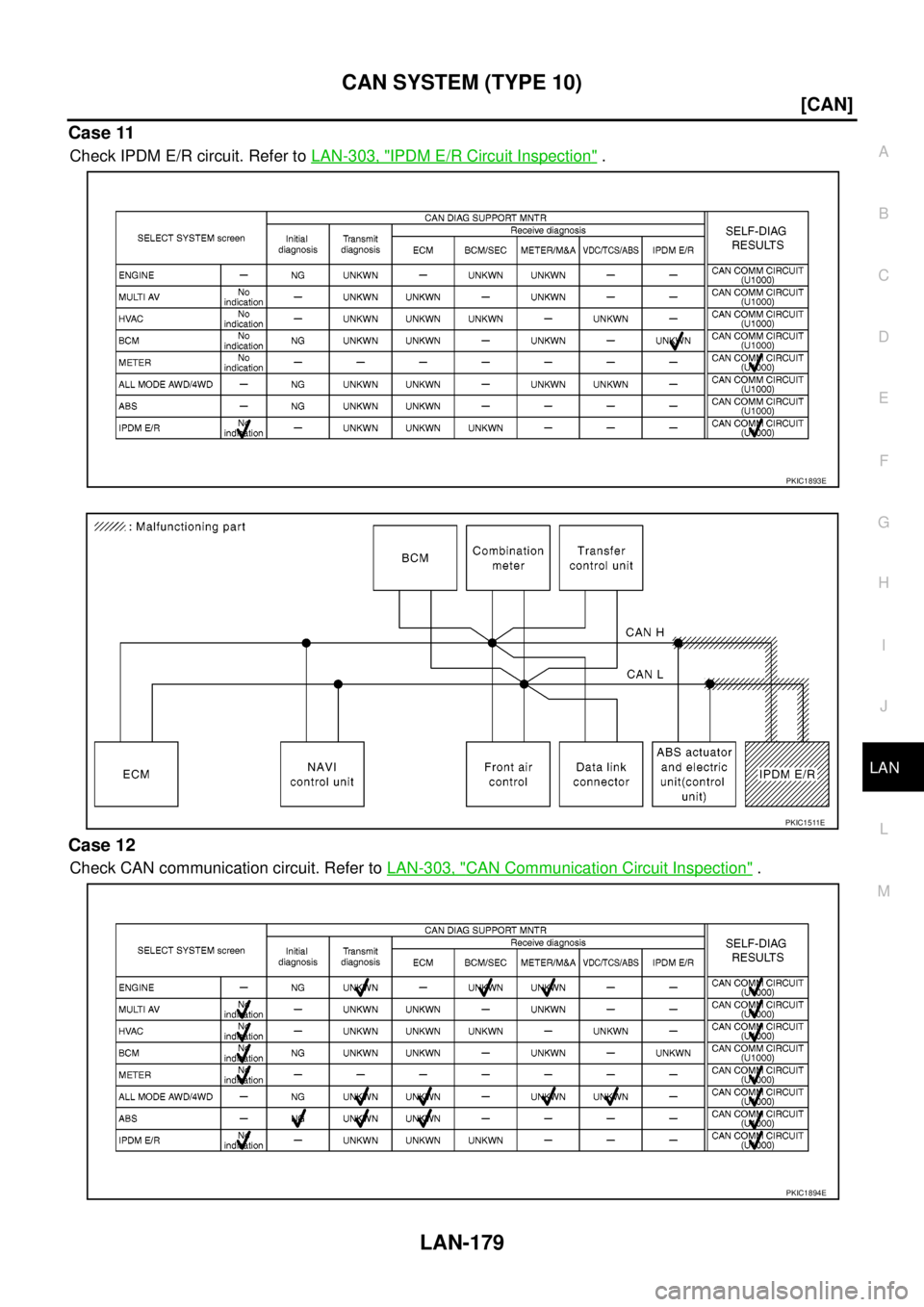

Check IPDM E/R circuit. Refer toLAN-303, "IPDM E/R Circuit Inspection".
Case 12
Check CAN communication circuit. Refer toLAN-303,

Page 1957 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-180
[CAN]
CAN SYSTEM (TYPE 10)
Case 13

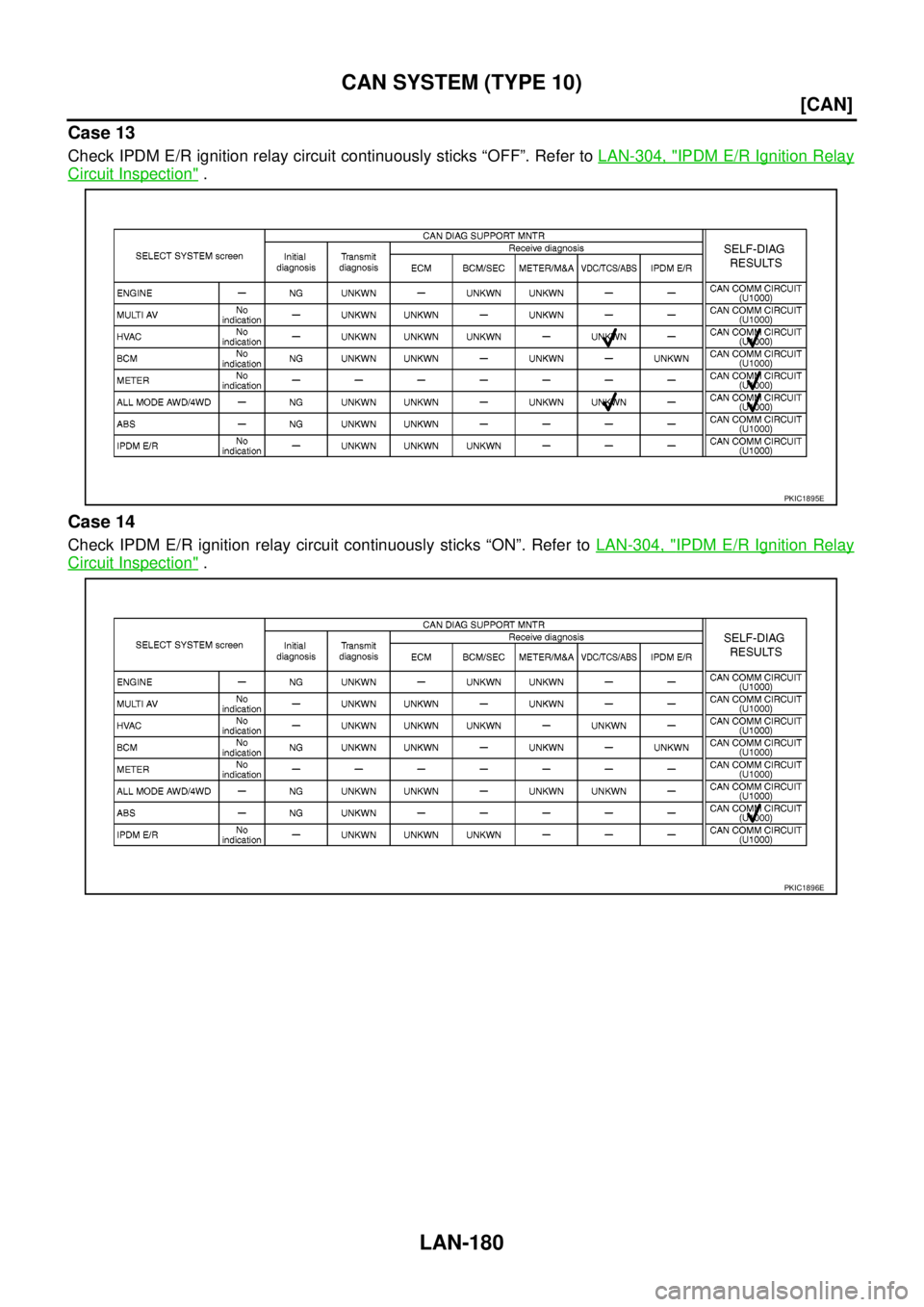

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer toLAN-304, "IPDM E/R Ignition Relay
Circuit Inspection".
Case 14
Check IPDM E/R ig

Page 1958 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 11)
LAN-181
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
CAN SYSTEM (TYPE 11)PFP:23710
Component Parts and Harness Connector LocationEKS00OF3
Refer toLAN-23, "Component Parts and Harness Connecto

Page 1959 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-182
[CAN]
CAN SYSTEM (TYPE 11)

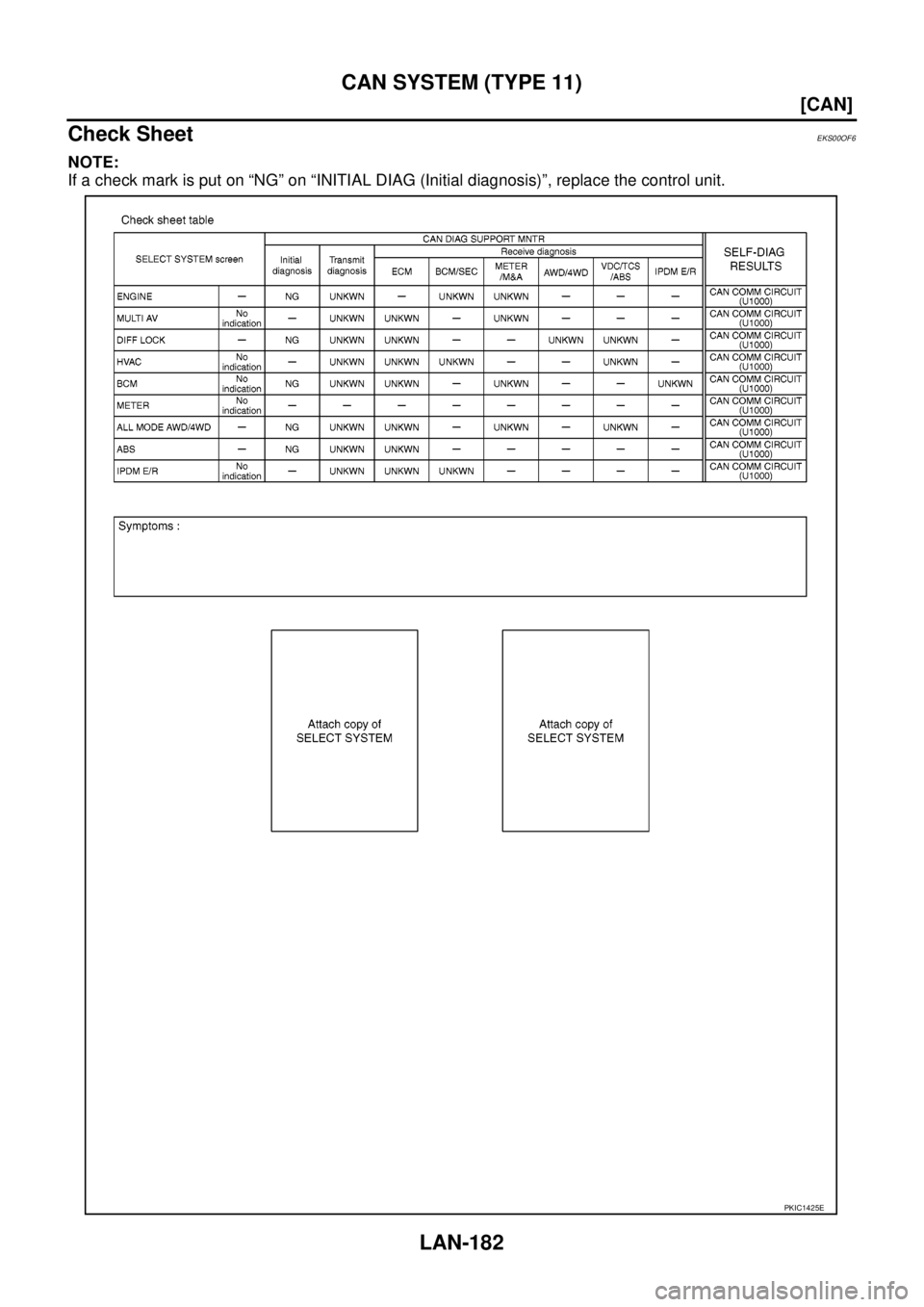

Check Sheet
EKS00OF6
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.
PKIC1425E

Page 1960 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 11)
LAN-183
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

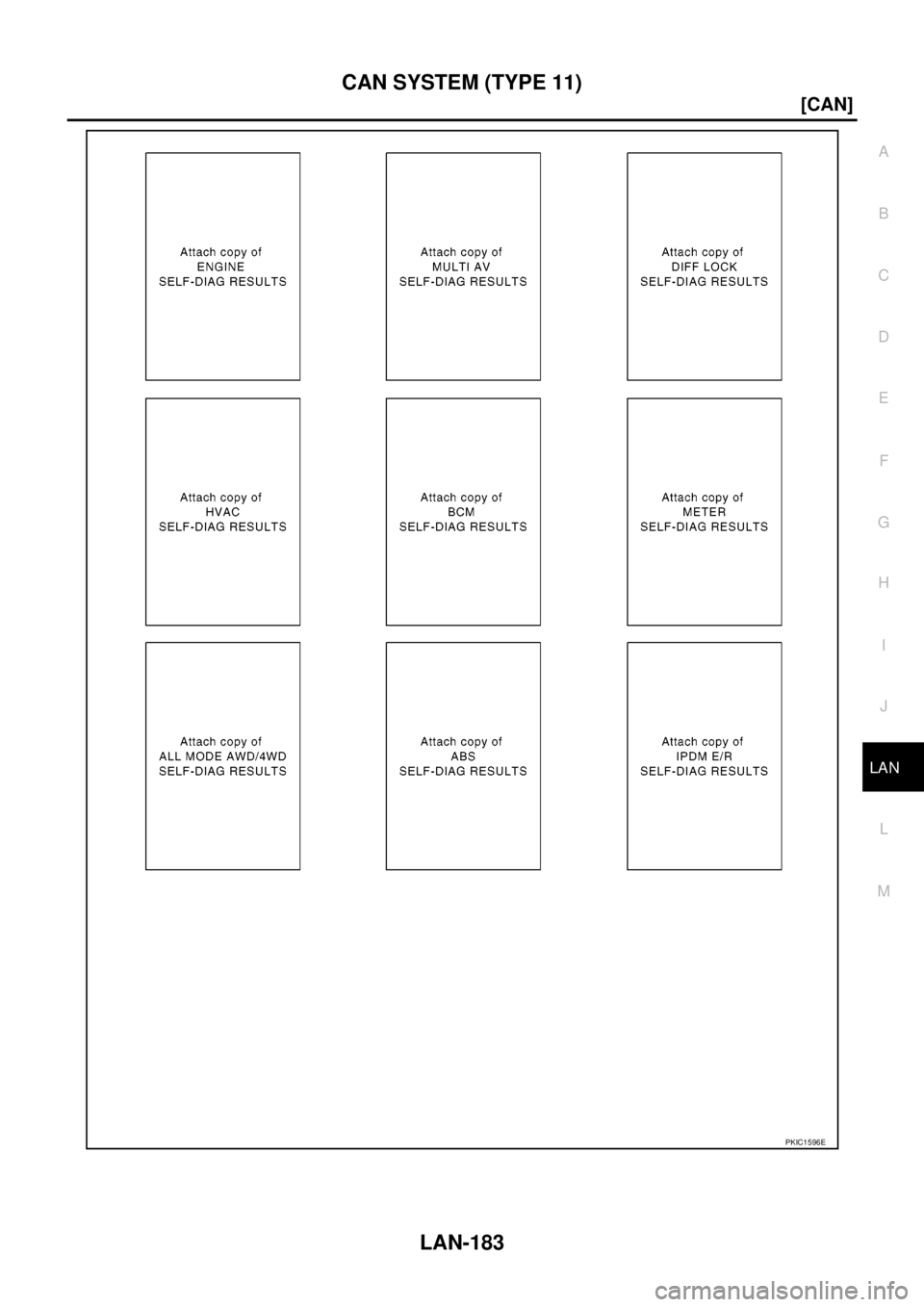

PKIC1596E
