LT-166
ILLUMINATION
Wiring Diagram — ILL —
EKS00P8Z
MKWA3628E

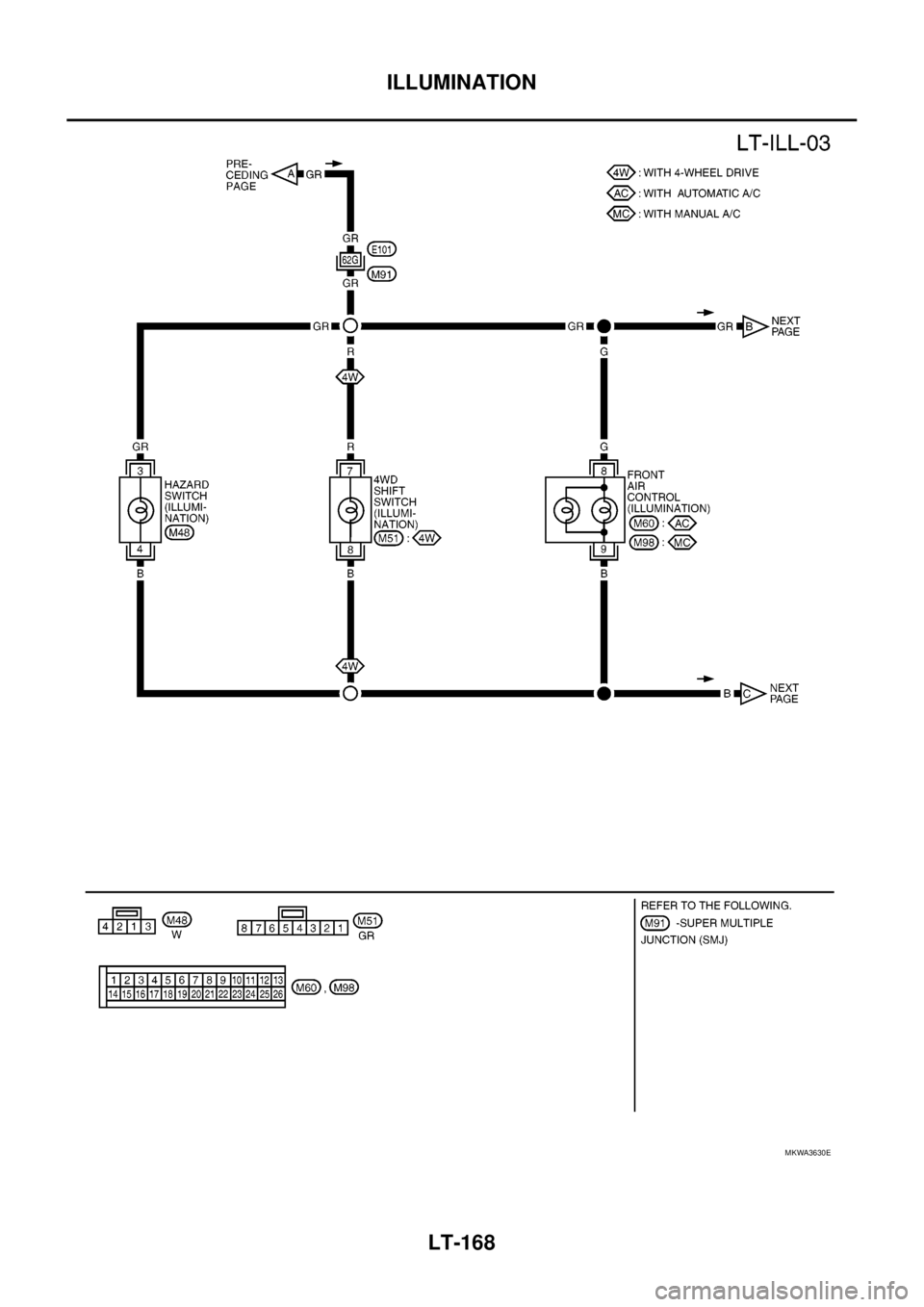

Page 2250 of 3171
ILLUMINATION
LT-167
C
D
E
F
G
H
I
J
L
MA
B
LT
MKWA3629E

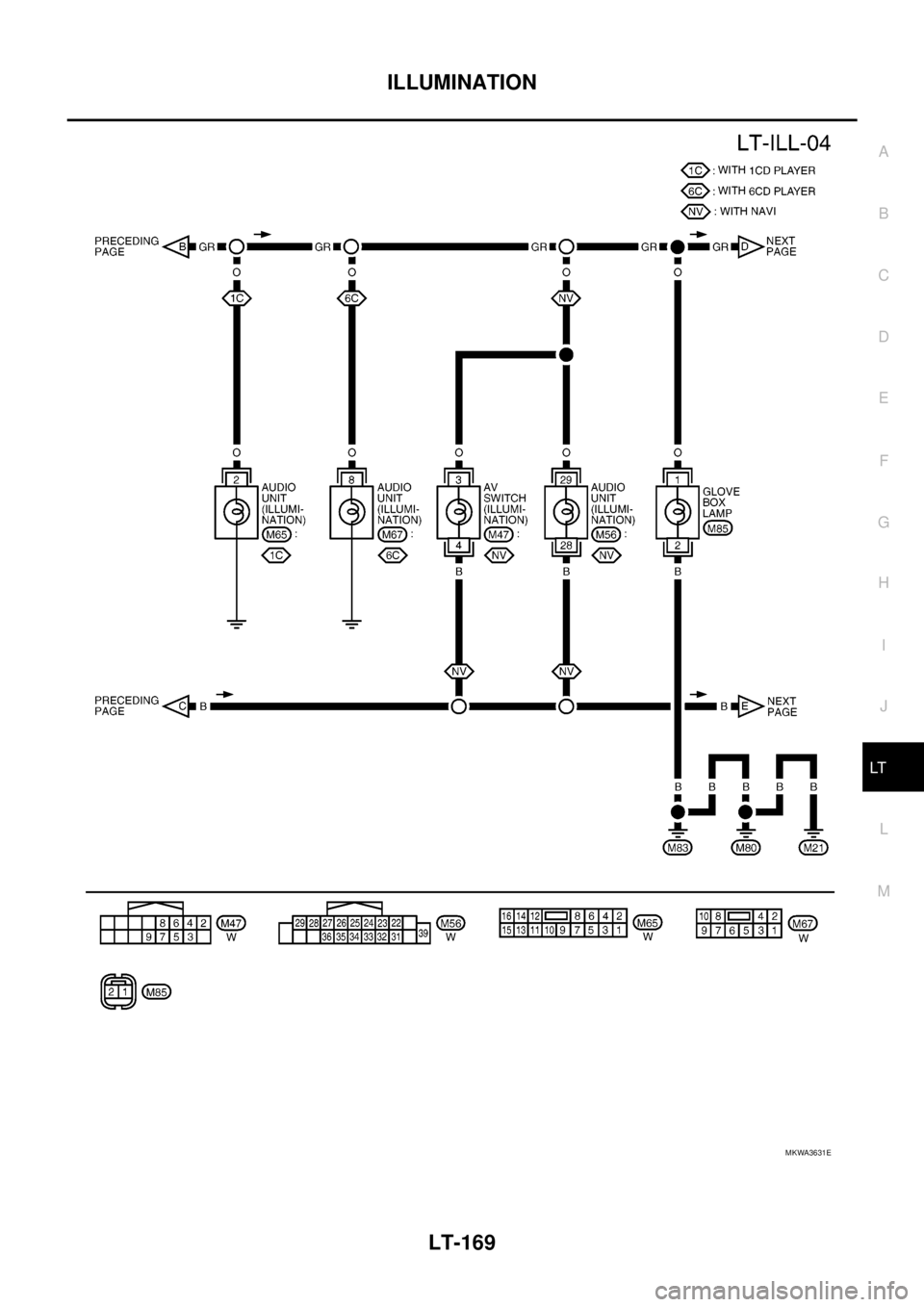

Page 2251 of 3171
LT-168
ILLUMINATION
MKWA3630E

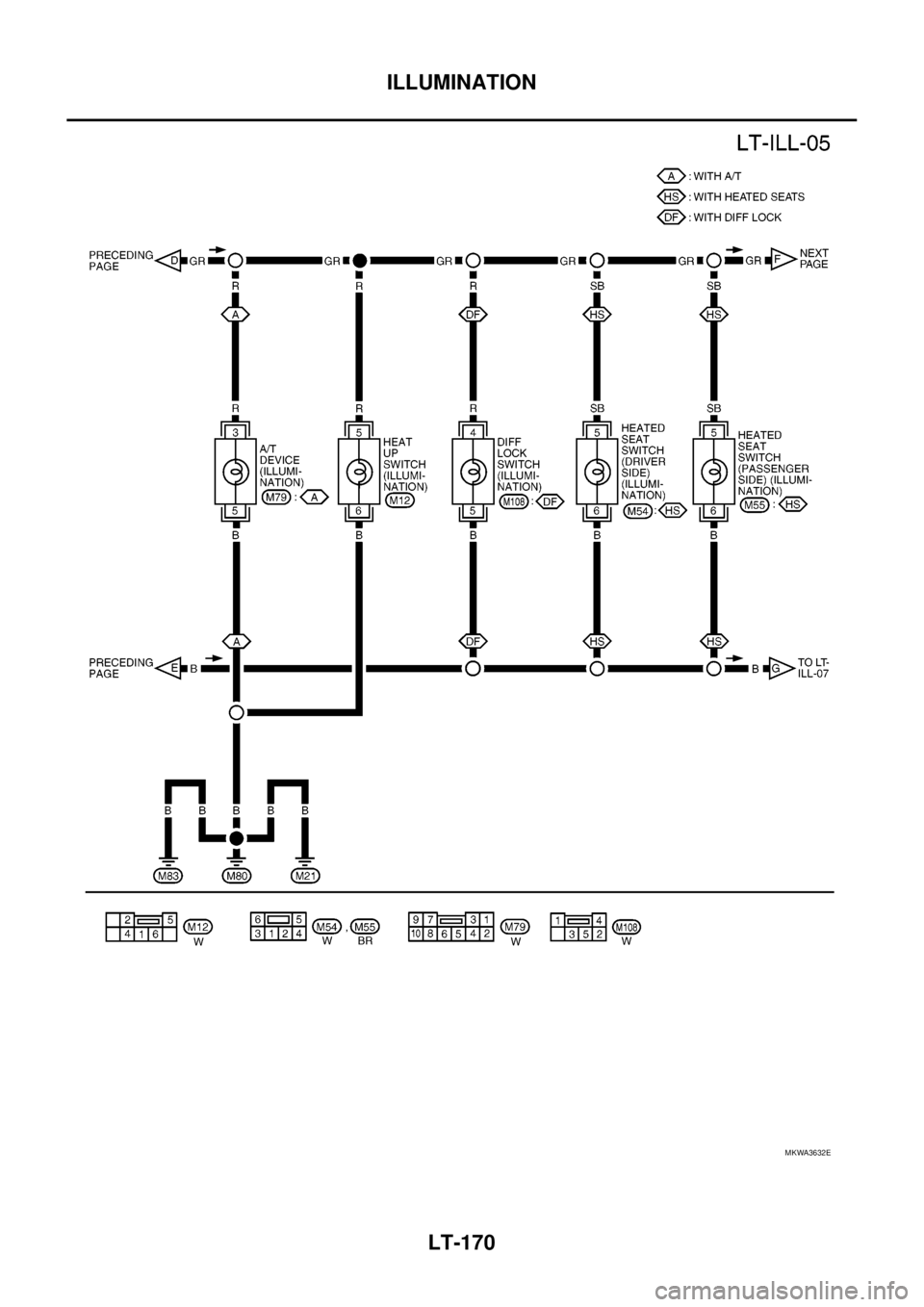

Page 2252 of 3171
ILLUMINATION
LT-169
C
D
E
F
G
H
I
J
L
MA
B
LT
MKWA3631E

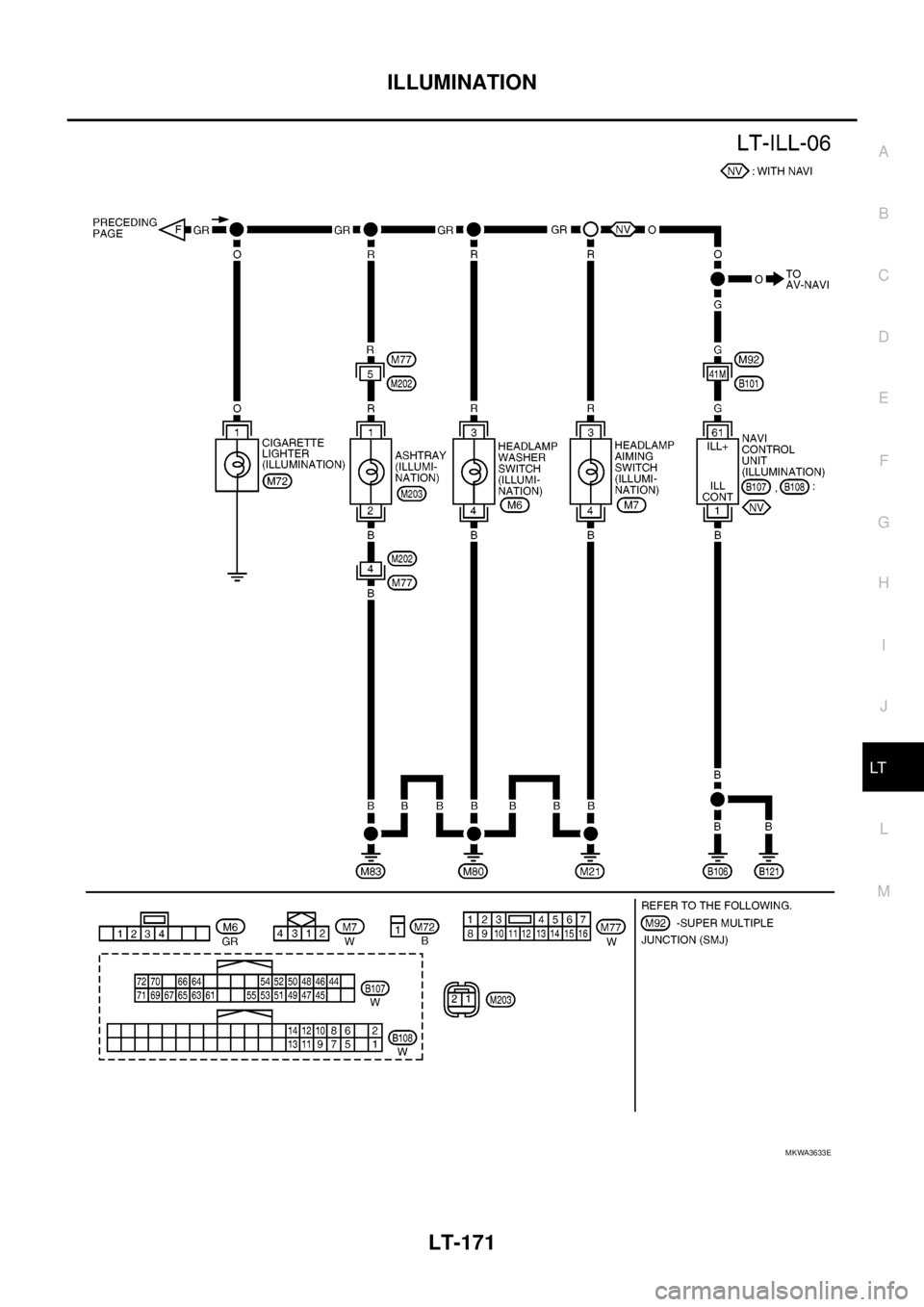

Page 2253 of 3171
LT-170
ILLUMINATION
MKWA3632E

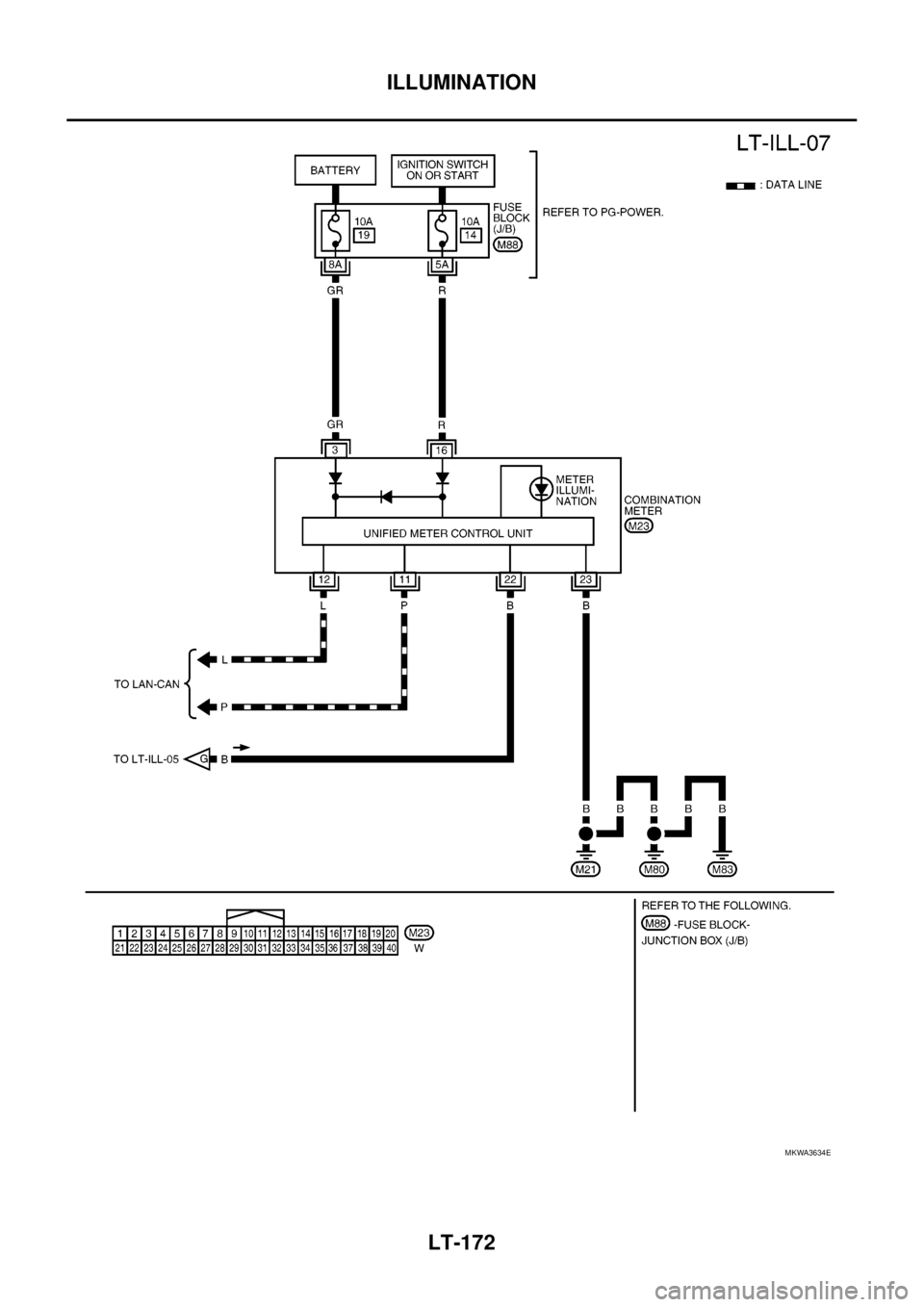

Page 2254 of 3171
ILLUMINATION
LT-171
C
D
E
F
G
H
I
J
L
MA
B
LT
MKWA3633E
Page 2255 of 3171
LT-172
ILLUMINATION
MKWA3634E
Page 2256 of 3171
BULB SPECIFICATIONS
LT-173
C
D
E
F
G
H
I
J
L
MA
B
LT
BULB SPECIFICATIONSPFP:26297
HeadlampEKS00P82
Exterior LampEKS00P83
Interior Lamp/IlluminationEKS00P84
Item Wattage (W)
High/Low60/55 (H4LL)
Item Wattage (W)
Front combination lampTurn signal lamp 21
Clearance lamp 5
Rear combination lampStop/Tail lamp 21/5
Turn signal lamp 21
Back- up lamp 16
Rear fog lamp 21
Side turn signal lamp5
Front fog lamp55
License plate lamp5
Item Wattage (W)
Glove box lamp3.4
Room/Map lamp6
A/T device lamp3
