CAN SYSTEM (TYPE 6)
CAN SYSTEM (TYPE 6)
PFP:23710
Component Parts and Harness Connector LocationEKS00OIM
Refer toLAN-23, "Component Parts and Harness Connector Location".
SchematicEKS00OIN
Refer toLAN-25, "Schematic".
Wiring Diagram — CAN —EKS00OIO
Refer toLAN-26, "Wiring Diagram—CAN—".
Page 1890 of 3171
CAN SYSTEM (TYPE 6)
LAN-113
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

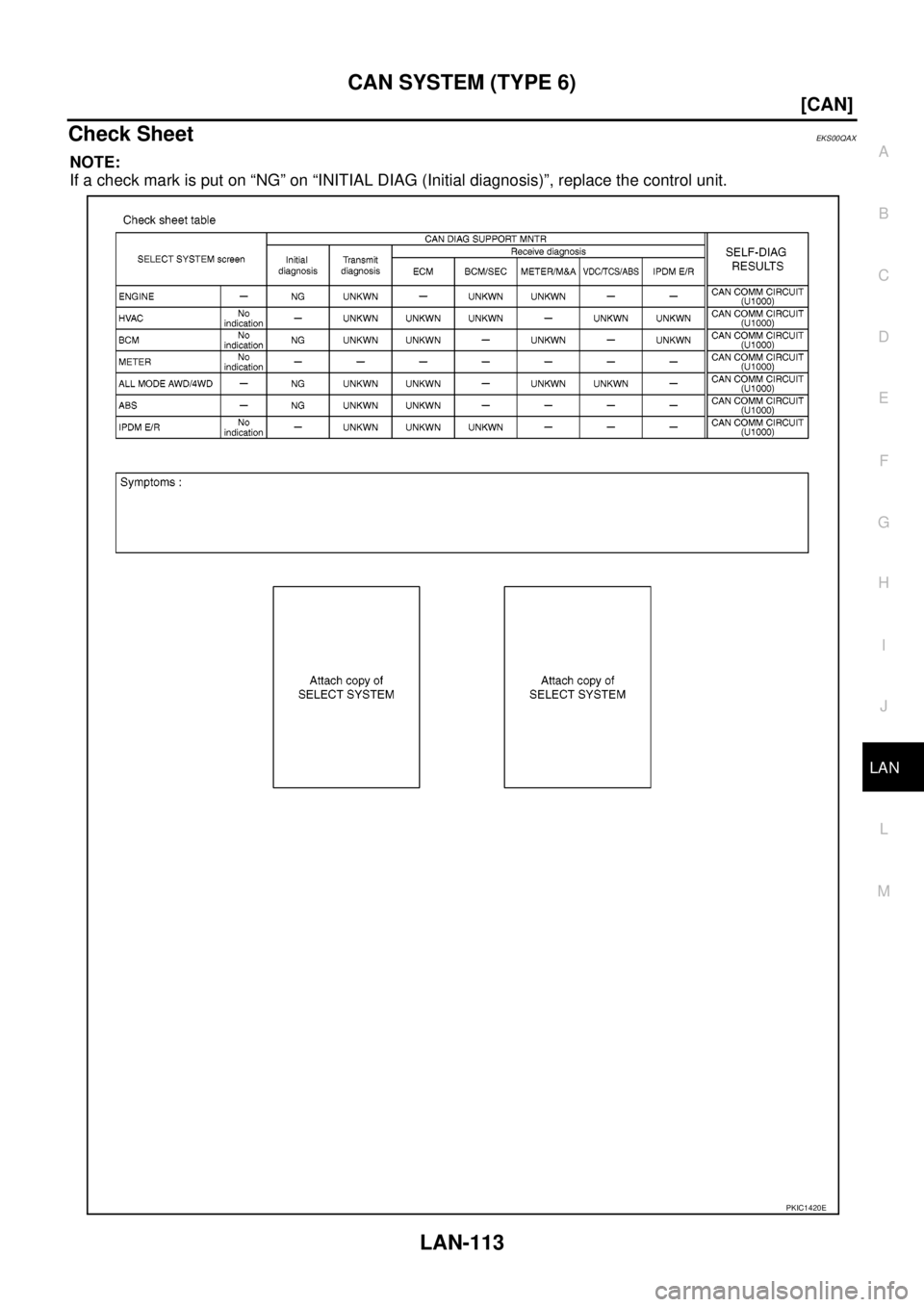

Check SheetEKS00QAX
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.
PKIC1420E
Page 1891 of 3171
LAN-114
[CAN]
CAN SYSTEM (TYPE 6)

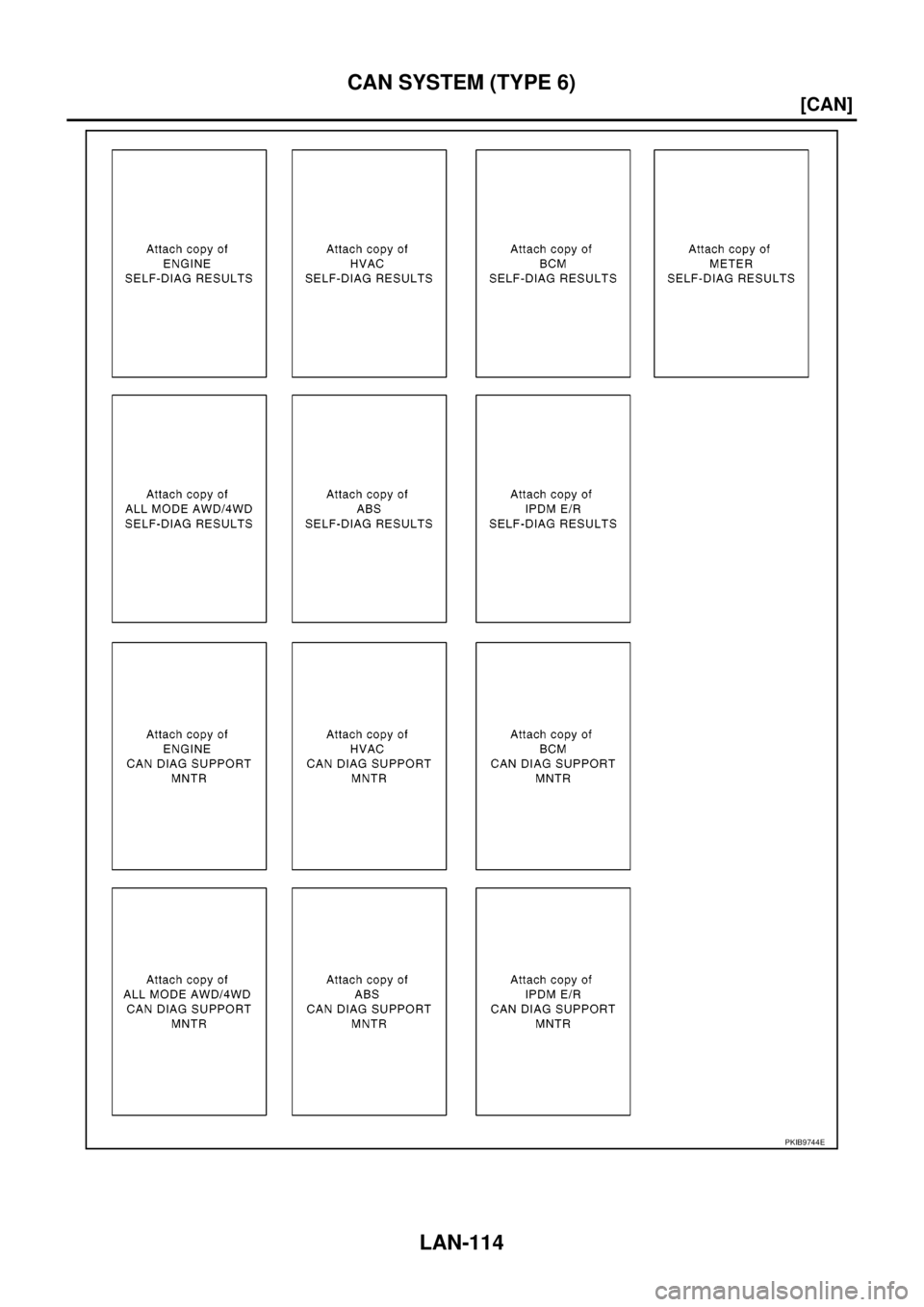

PKIB9744E
Page 1892 of 3171
CAN SYSTEM (TYPE 6)
LAN-115
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
CHECK SHEET RESULTS (EXAMPLE)
NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.
Case 1

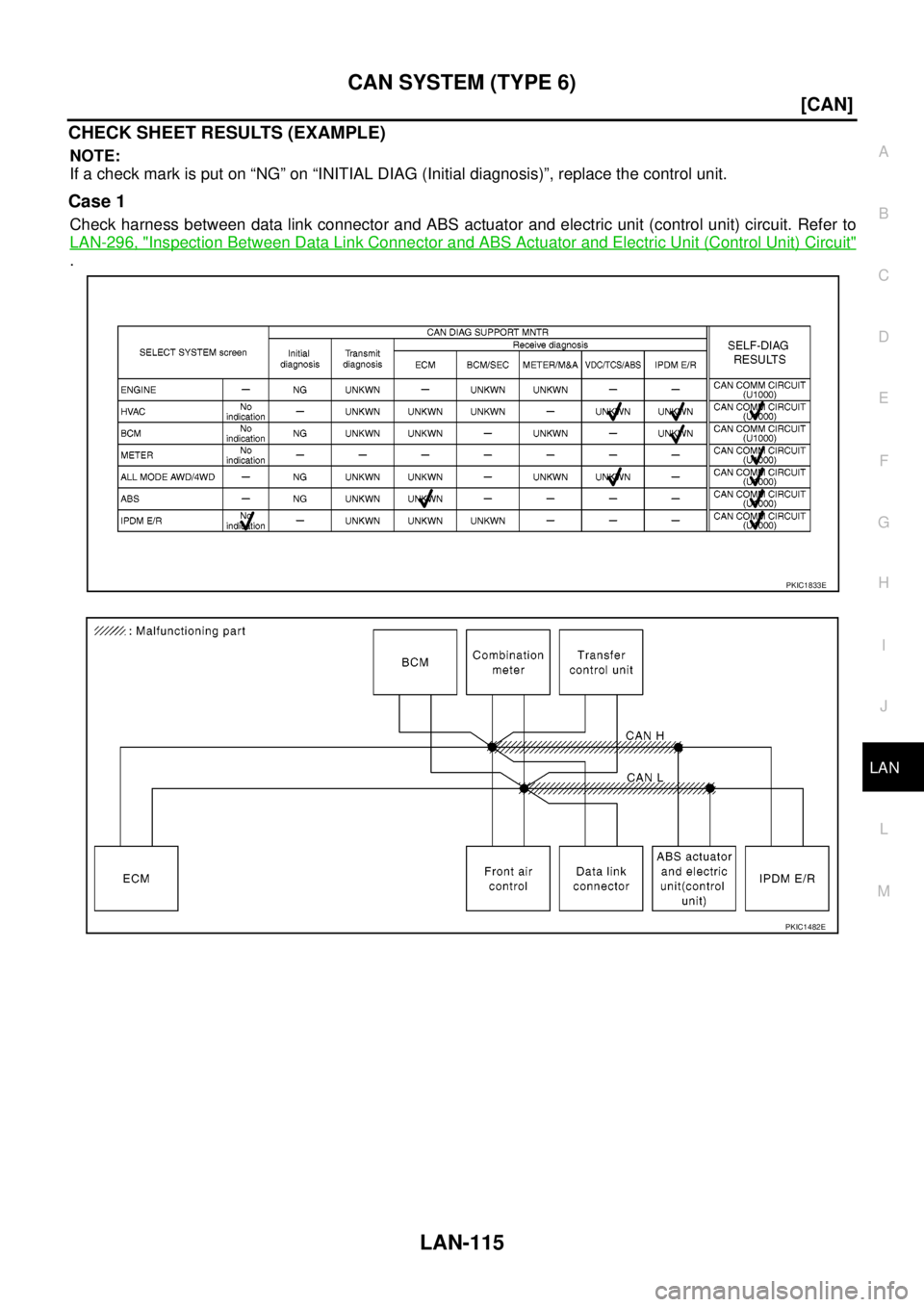

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to
LAN-296, "
Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"
.
PKIC1833E
PKIC1482E
Page 1893 of 3171
LAN-116
[CAN]
CAN SYSTEM (TYPE 6)
Case 2

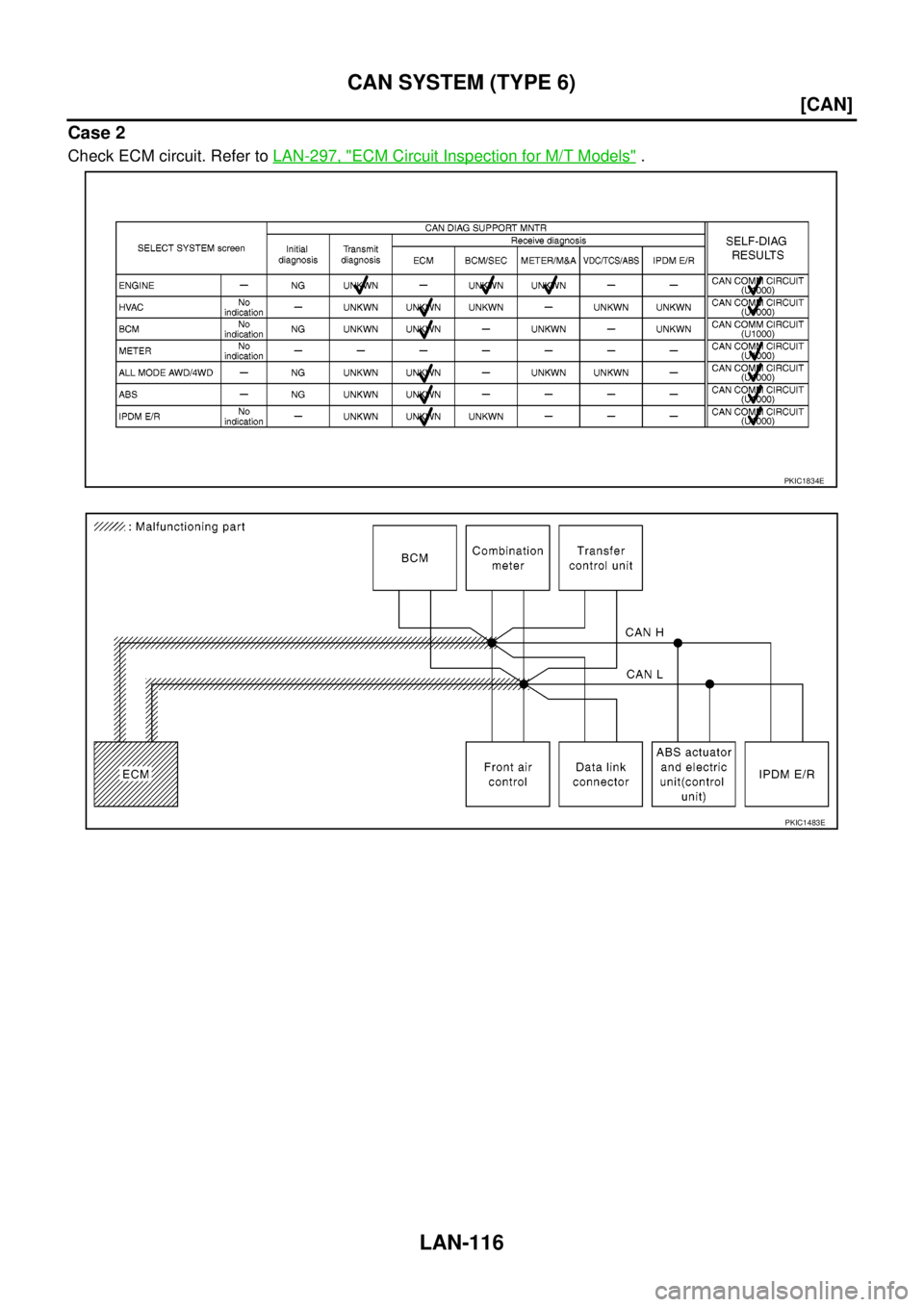

Check ECM circuit. Refer toLAN-297, "ECM Circuit Inspection for M/T Models".
PKIC1834E
PKIC1483E
Page 1894 of 3171
CAN SYSTEM (TYPE 6)
LAN-117
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Case 3
Check front air control circuit. Refer toLAN-300, "Front Air Control Circuit Inspection".
PKIC1835E
PKIC1484E
Page 1895 of 3171
LAN-118
[CAN]
CAN SYSTEM (TYPE 6)
Case 4

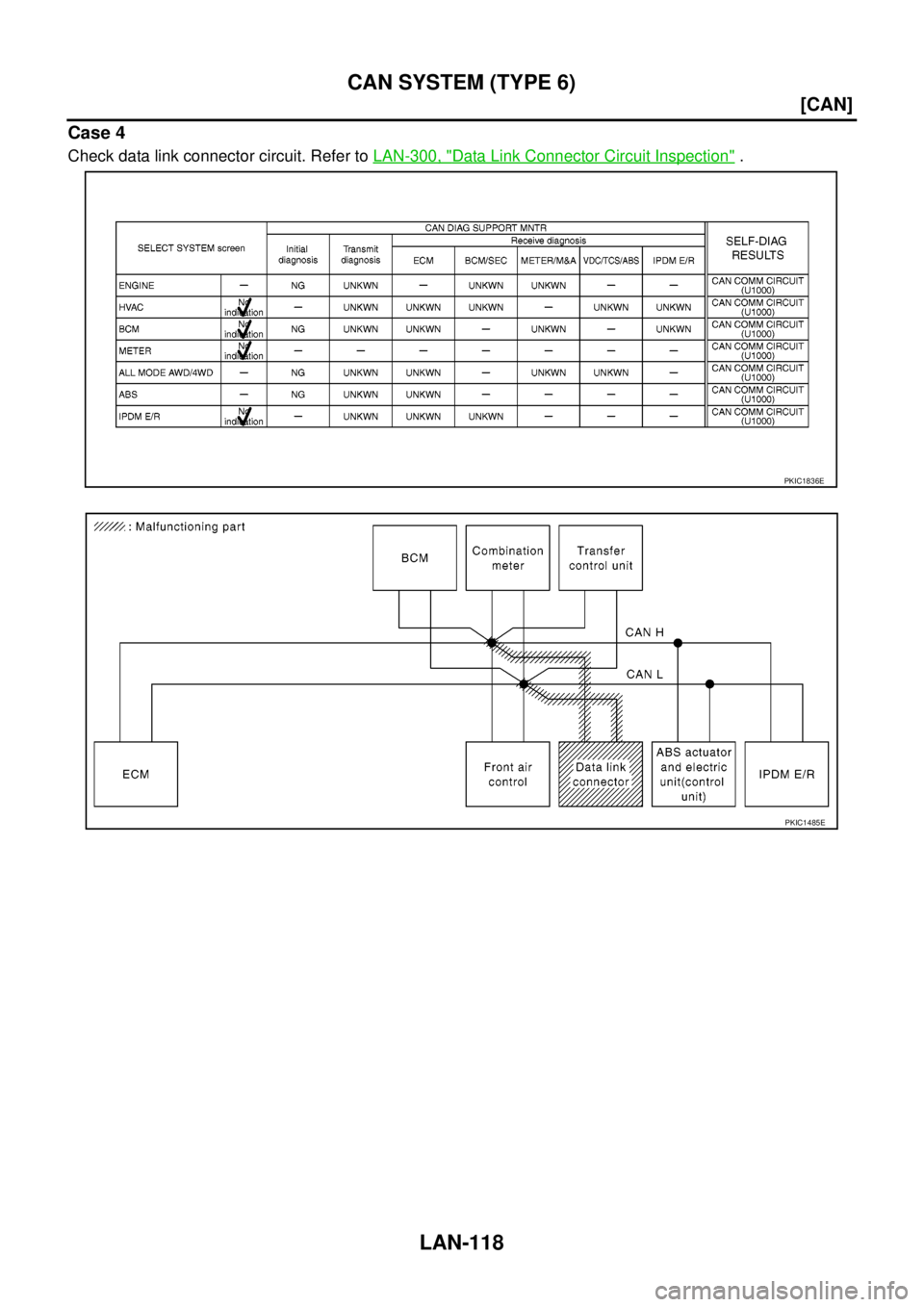

Check data link connector circuit. Refer toLAN-300, "Data Link Connector Circuit Inspection".
PKIC1836E
PKIC1485E
Page 1896 of 3171
CAN SYSTEM (TYPE 6)
LAN-119
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Case 5

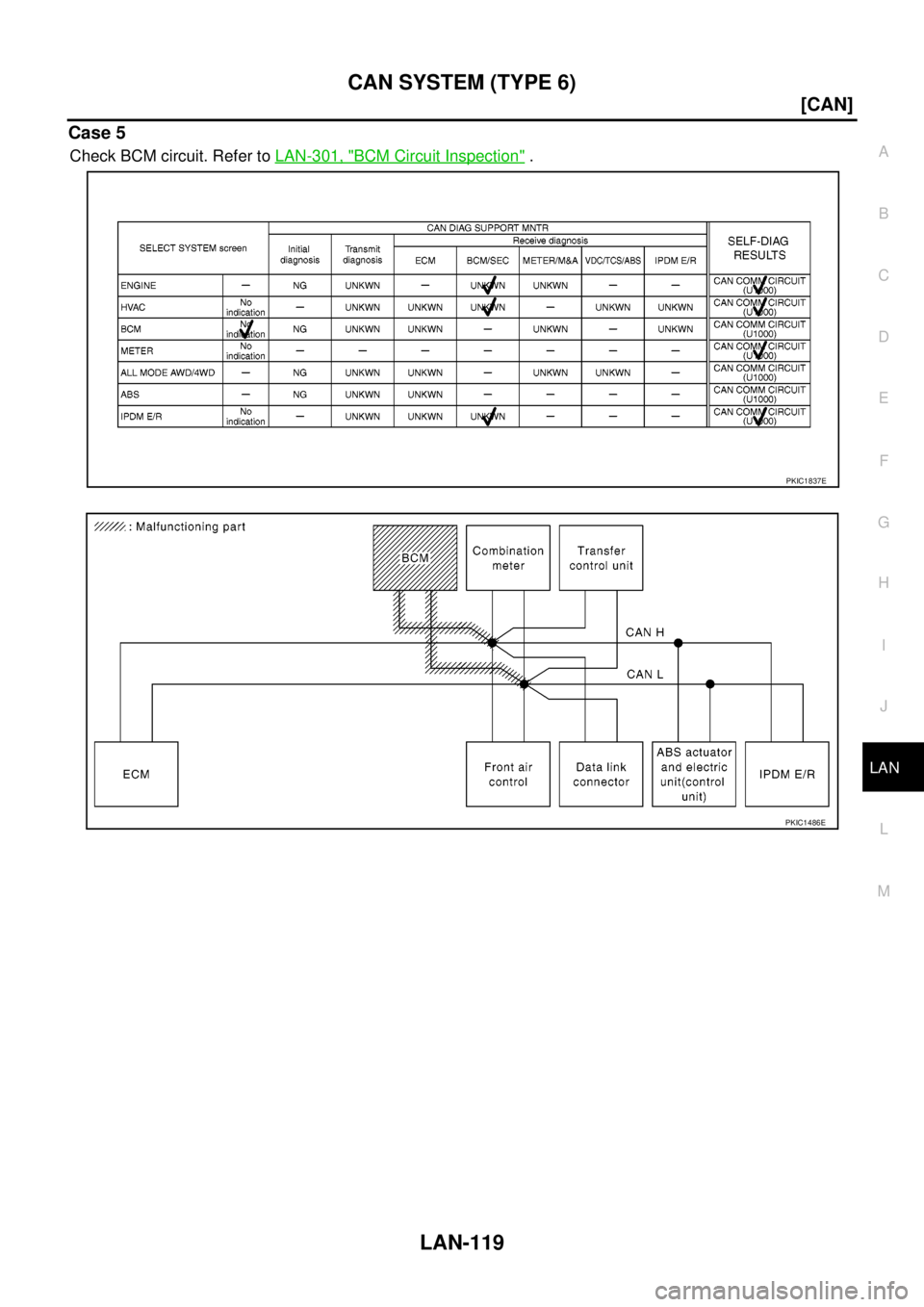

Check BCM circuit. Refer toLAN-301, "BCM Circuit Inspection".
