2005 NISSAN NAVARA Repair Workshop Manual

Page 505 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual SYSTEM DESCRIPTION
AV-17
C
D
E
F
G
H
I
J
L
MA
B
AV

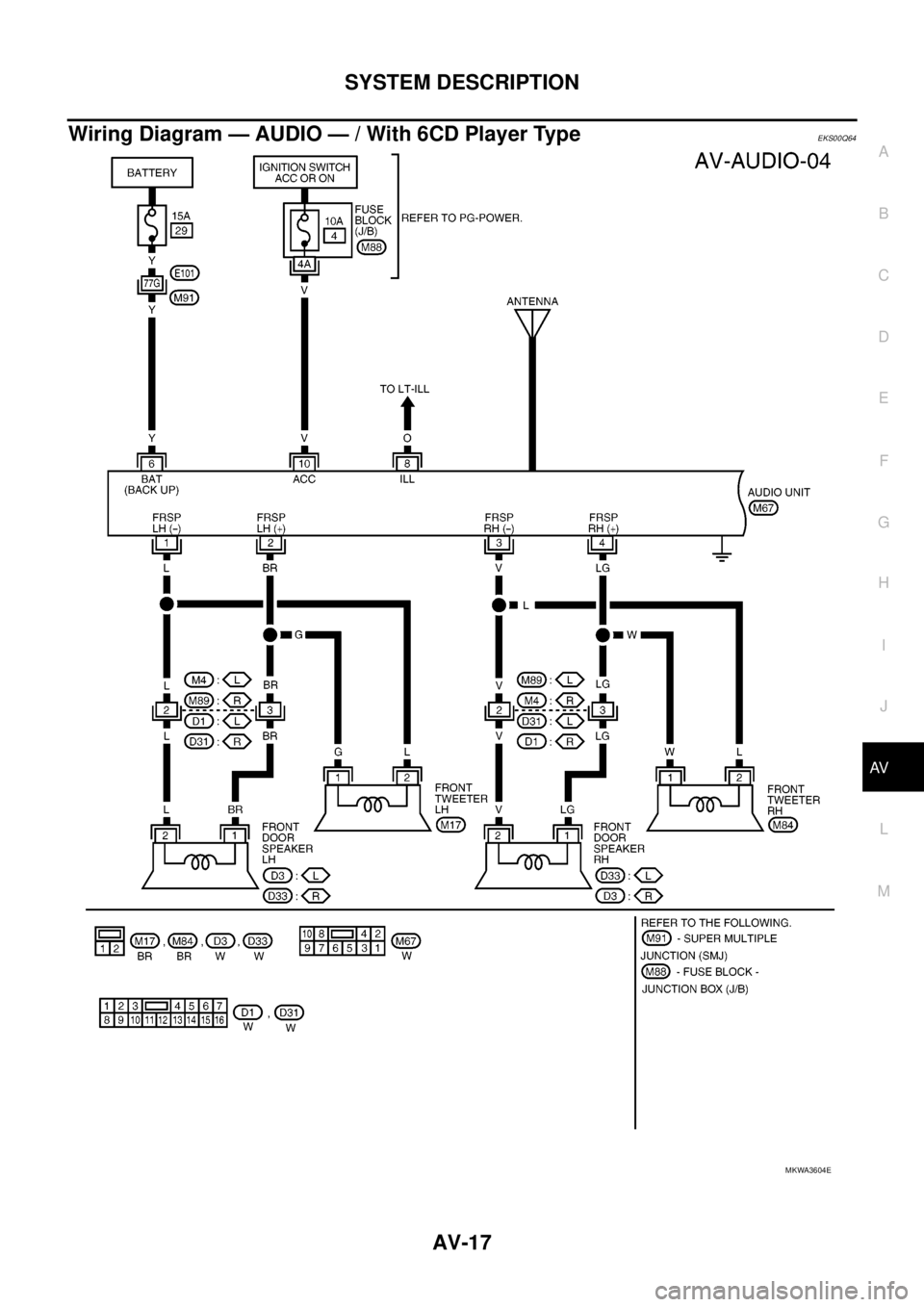

Wiring Diagram — AUDIO — / With 6CD Player TypeEKS00Q64
MKWA3604E

Page 506 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AV-18

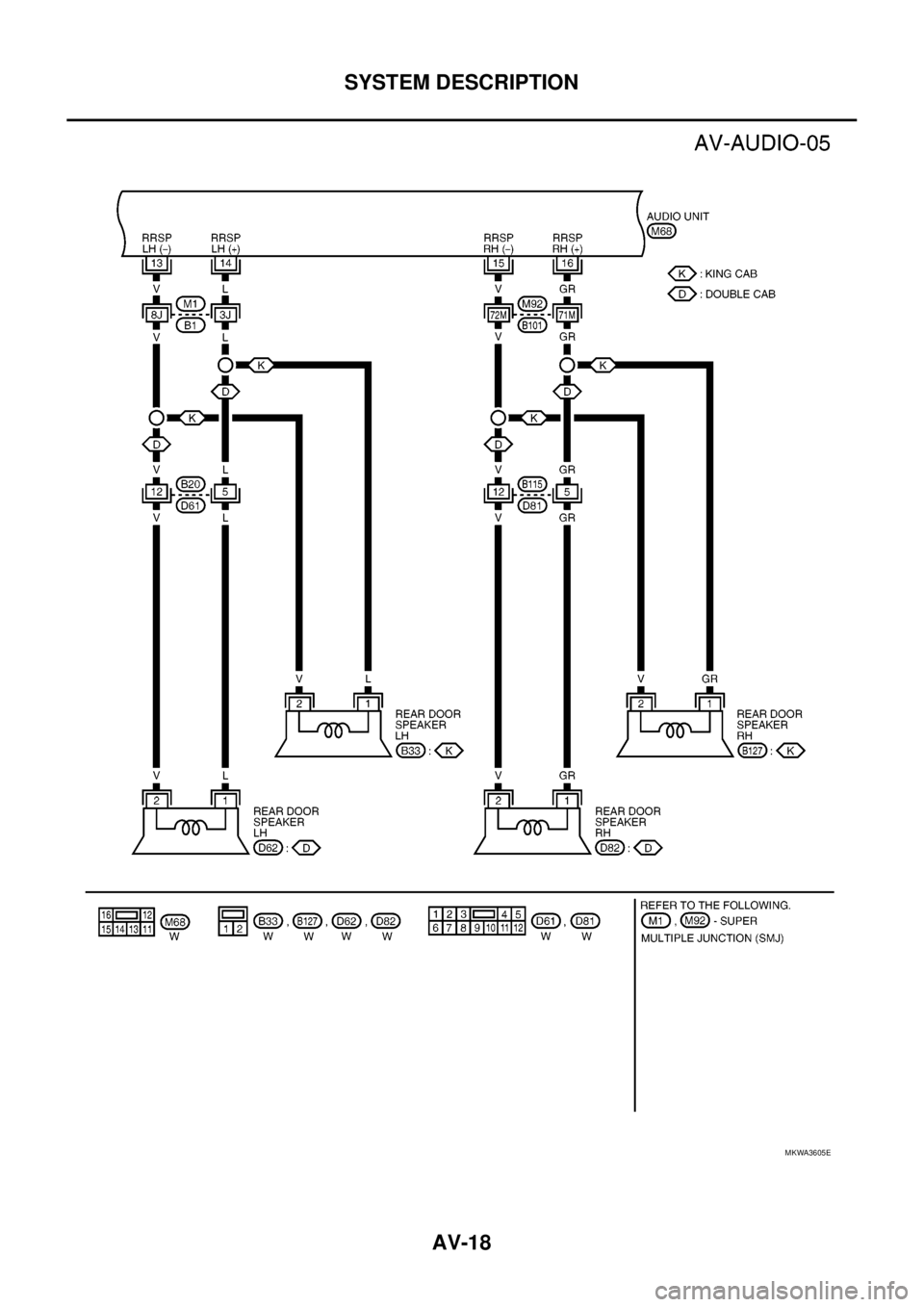

SYSTEM DESCRIPTION
MKWA3605E

Page 507 of 3171

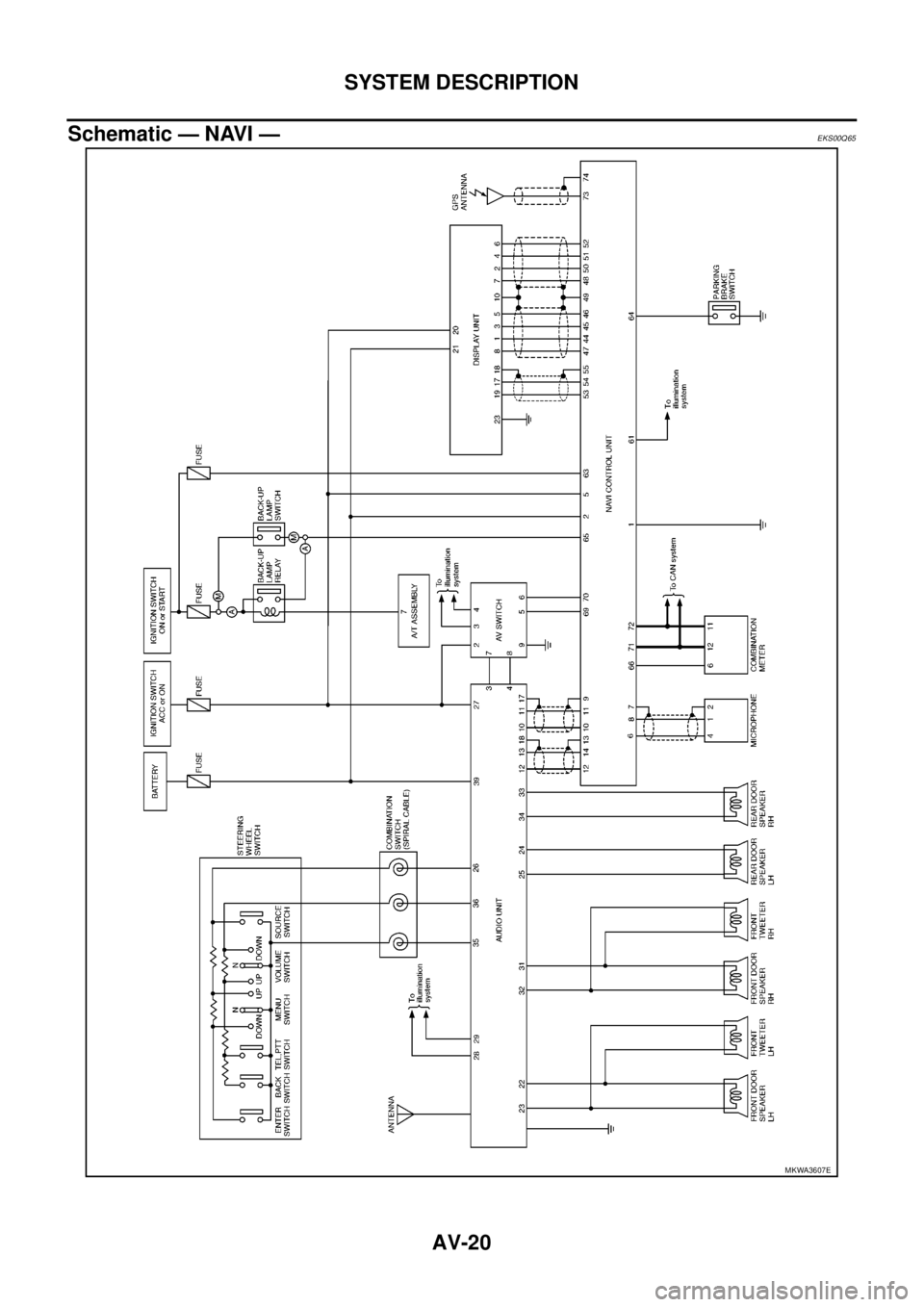

NISSAN NAVARA 2005  Repair Workshop Manual SYSTEM DESCRIPTION
AV-19
C
D
E
F
G
H
I
J
L
MA
B
AV

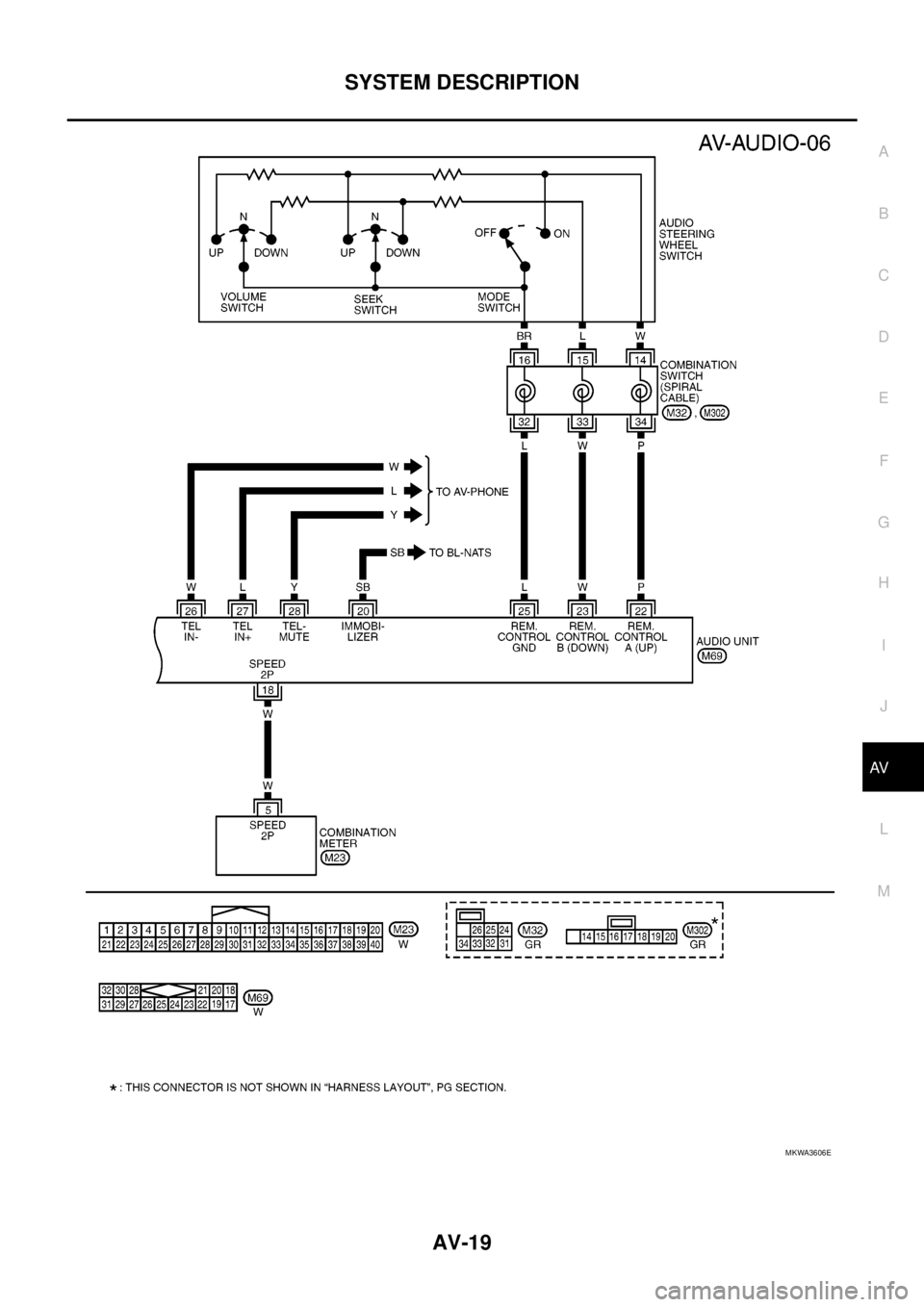

MKWA3606E

Page 508 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AV-20
SYSTEM DESCRIPTION

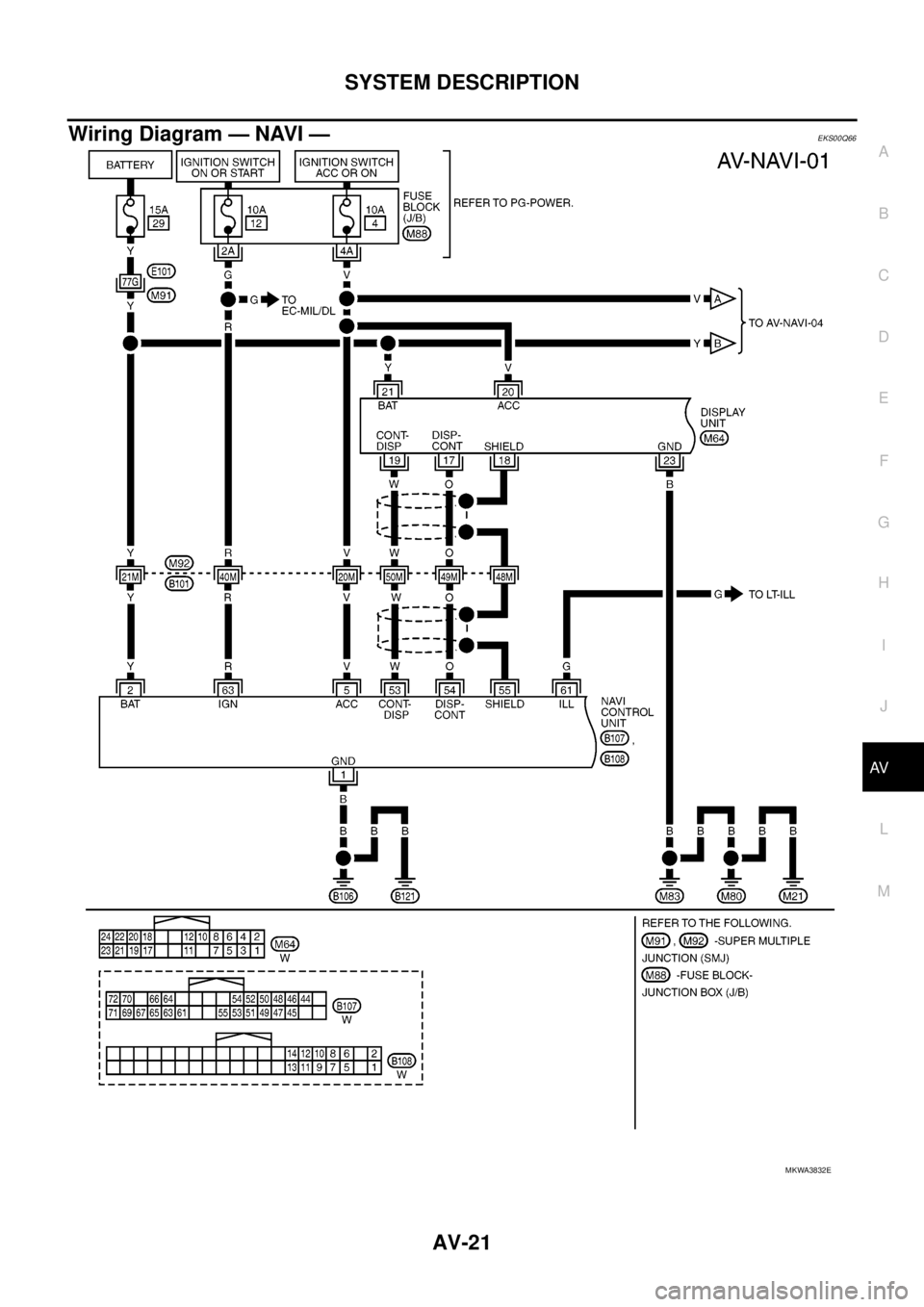

Schematic — NAVI —
EKS00Q65
MKWA3607E

Page 509 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual SYSTEM DESCRIPTION
AV-21
C
D
E
F
G
H
I
J
L
MA
B
AV

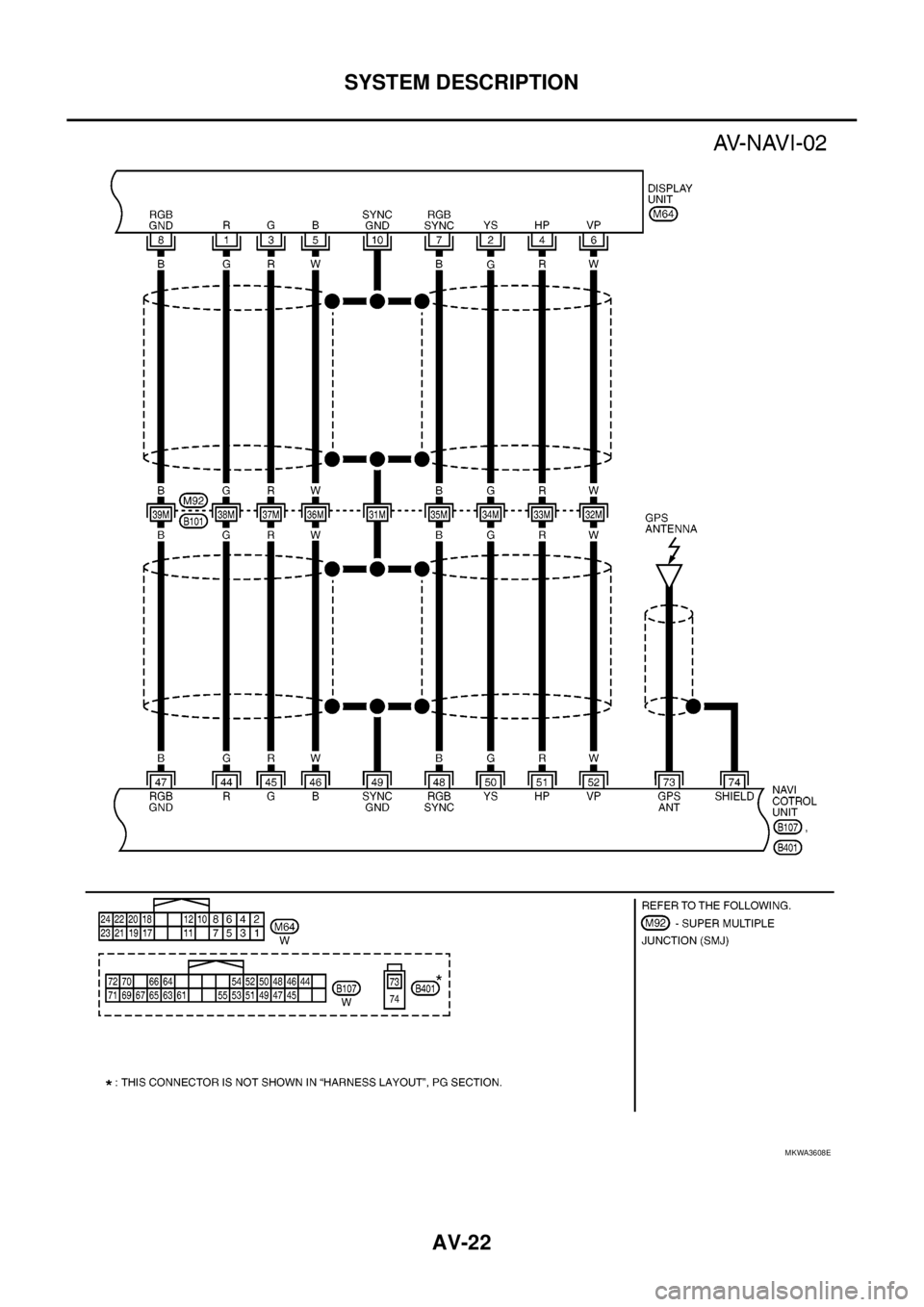

Wiring Diagram — NAVI —EKS00Q66
MKWA3832E

Page 510 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AV-22
SYSTEM DESCRIPTION
MKWA3608E

Page 511 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual SYSTEM DESCRIPTION
AV-23
C
D
E
F
G
H
I
J
L
MA
B
AV

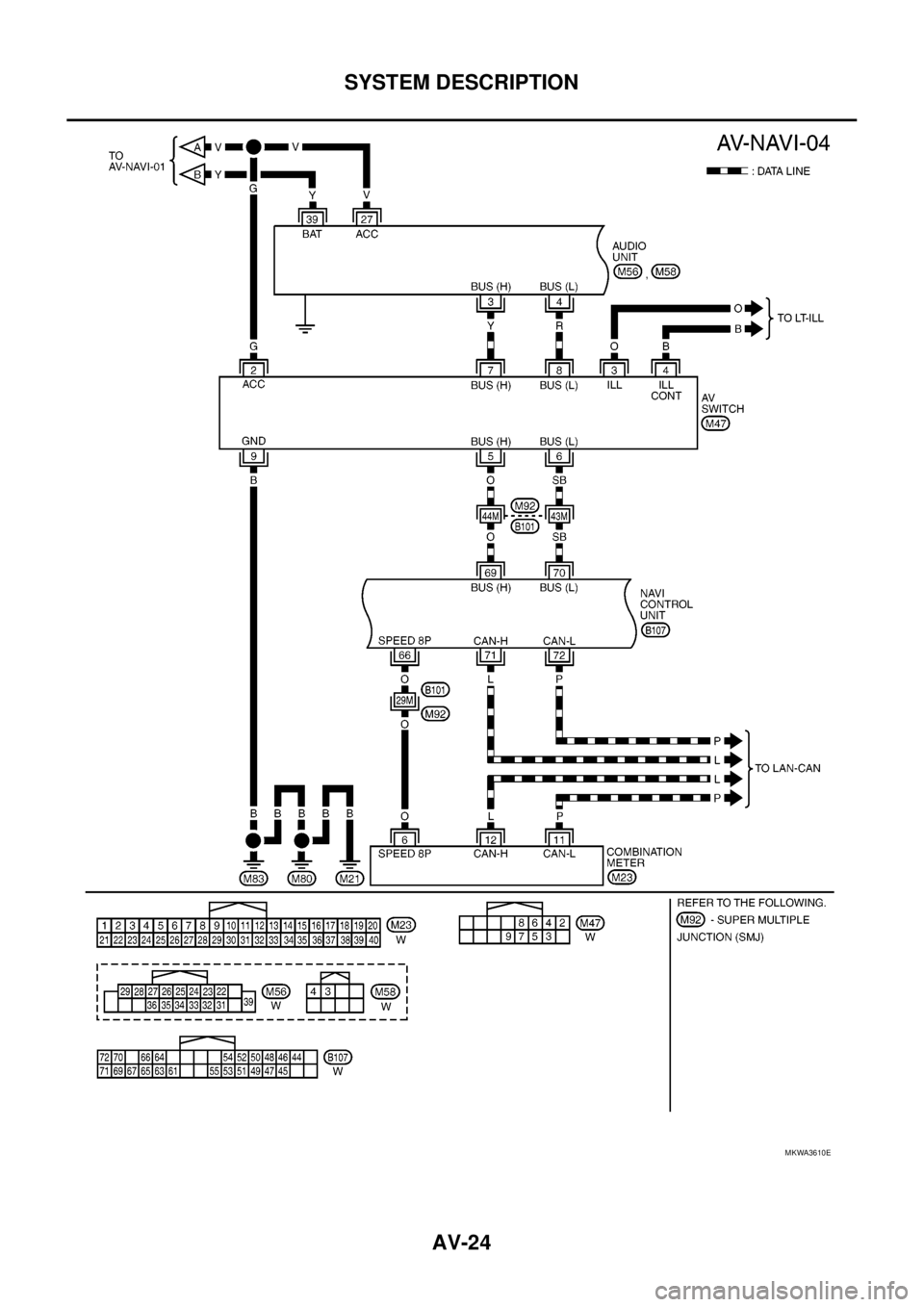

MKWA3609E

Page 512 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AV-24
SYSTEM DESCRIPTION
MKWA3610E
