2005 NISSAN NAVARA Repair Workshop Manual

Page 1865 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-88
[CAN]
CAN SYSTEM (TYPE 4)

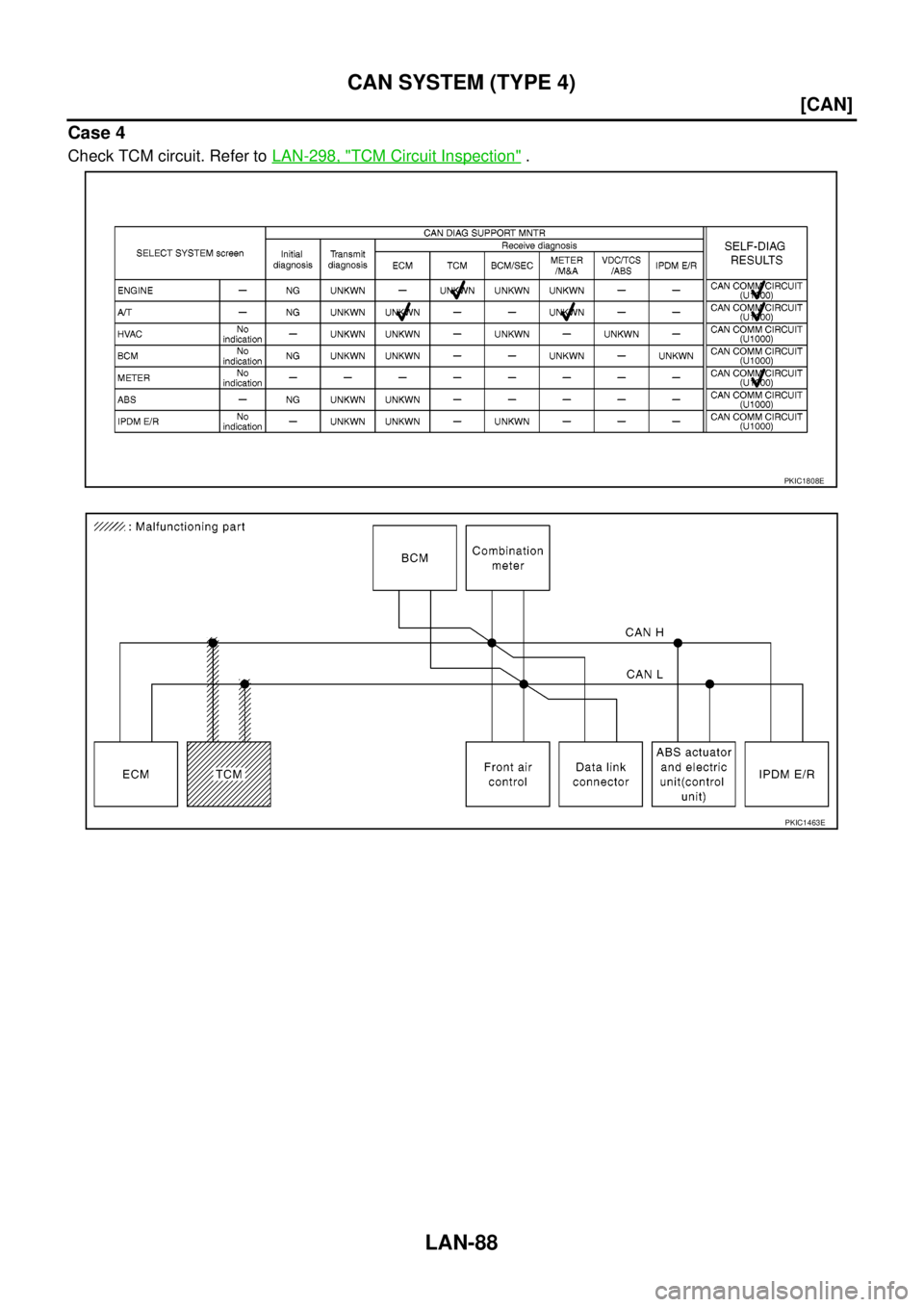

Case 4
Check TCM circuit. Refer toLAN-298, "TCM Circuit Inspection".
PKIC1808E
PKIC1463E

Page 1866 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 4)
LAN-89
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

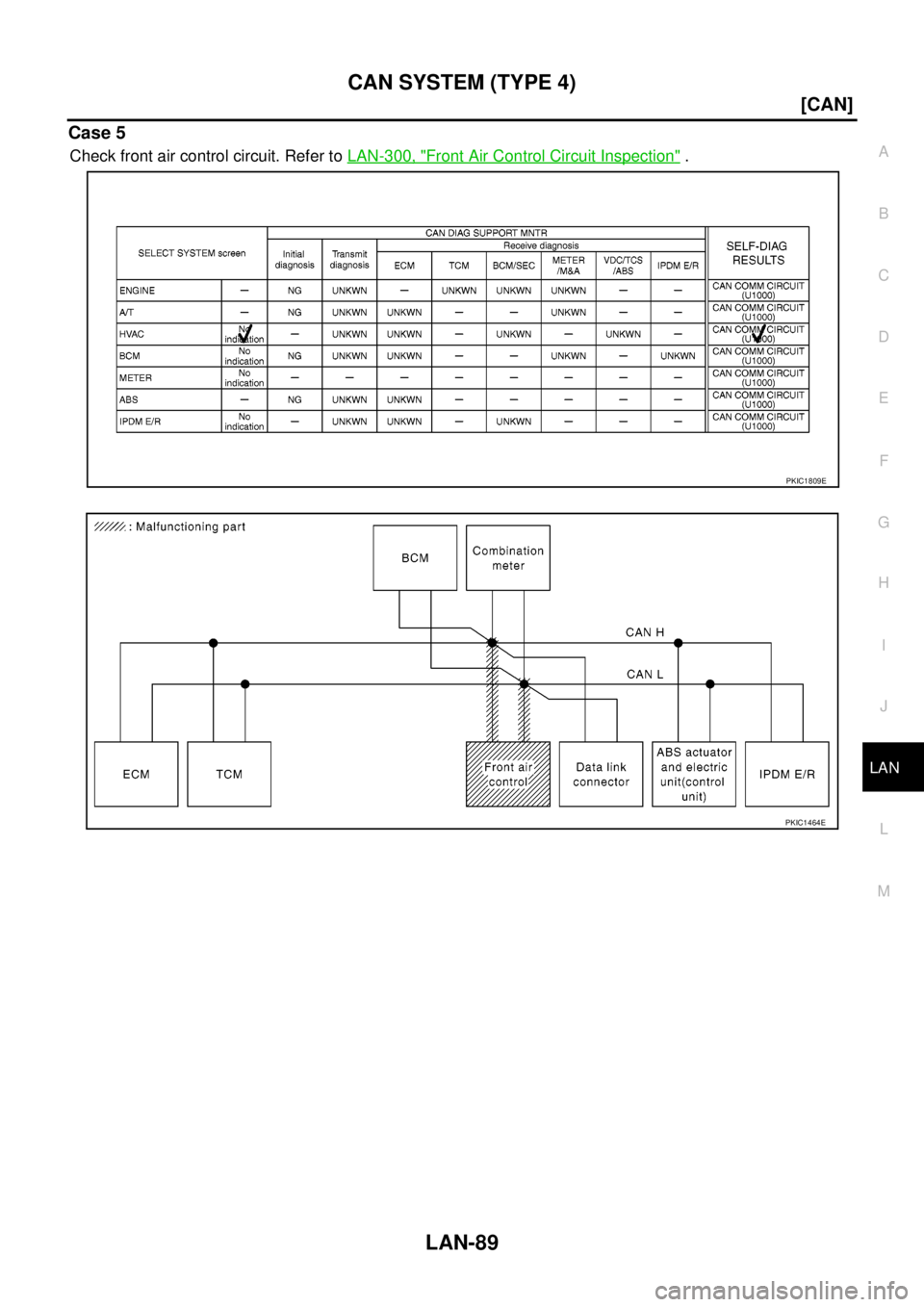

Case 5
Check front air control circuit. Refer toLAN-300, "Front Air Control Circuit Inspection".
PKIC1809E
PKIC1464E

Page 1867 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-90
[CAN]
CAN SYSTEM (TYPE 4)

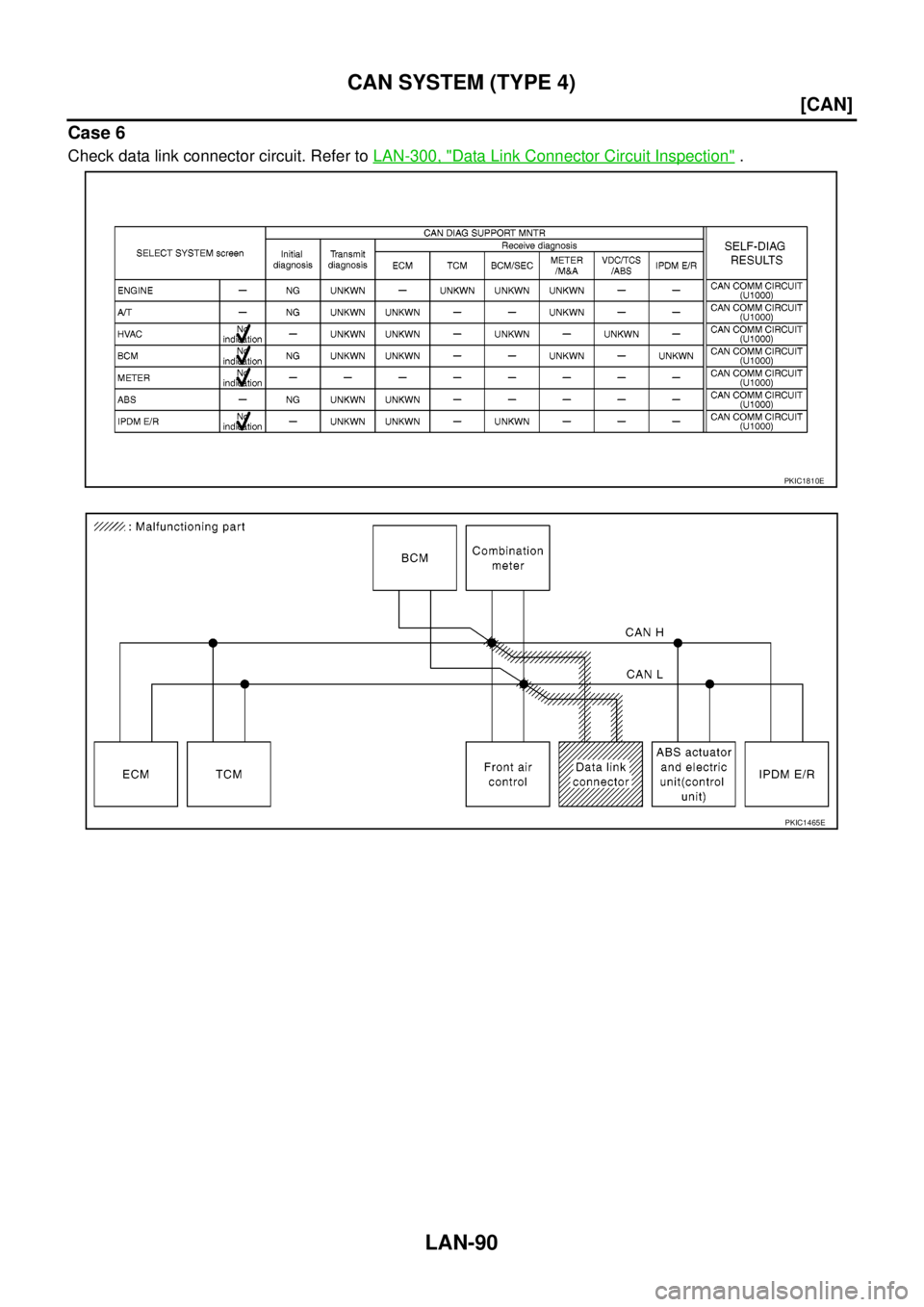

Case 6
Check data link connector circuit. Refer toLAN-300, "Data Link Connector Circuit Inspection".
PKIC1810E
PKIC1465E

Page 1868 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 4)
LAN-91
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

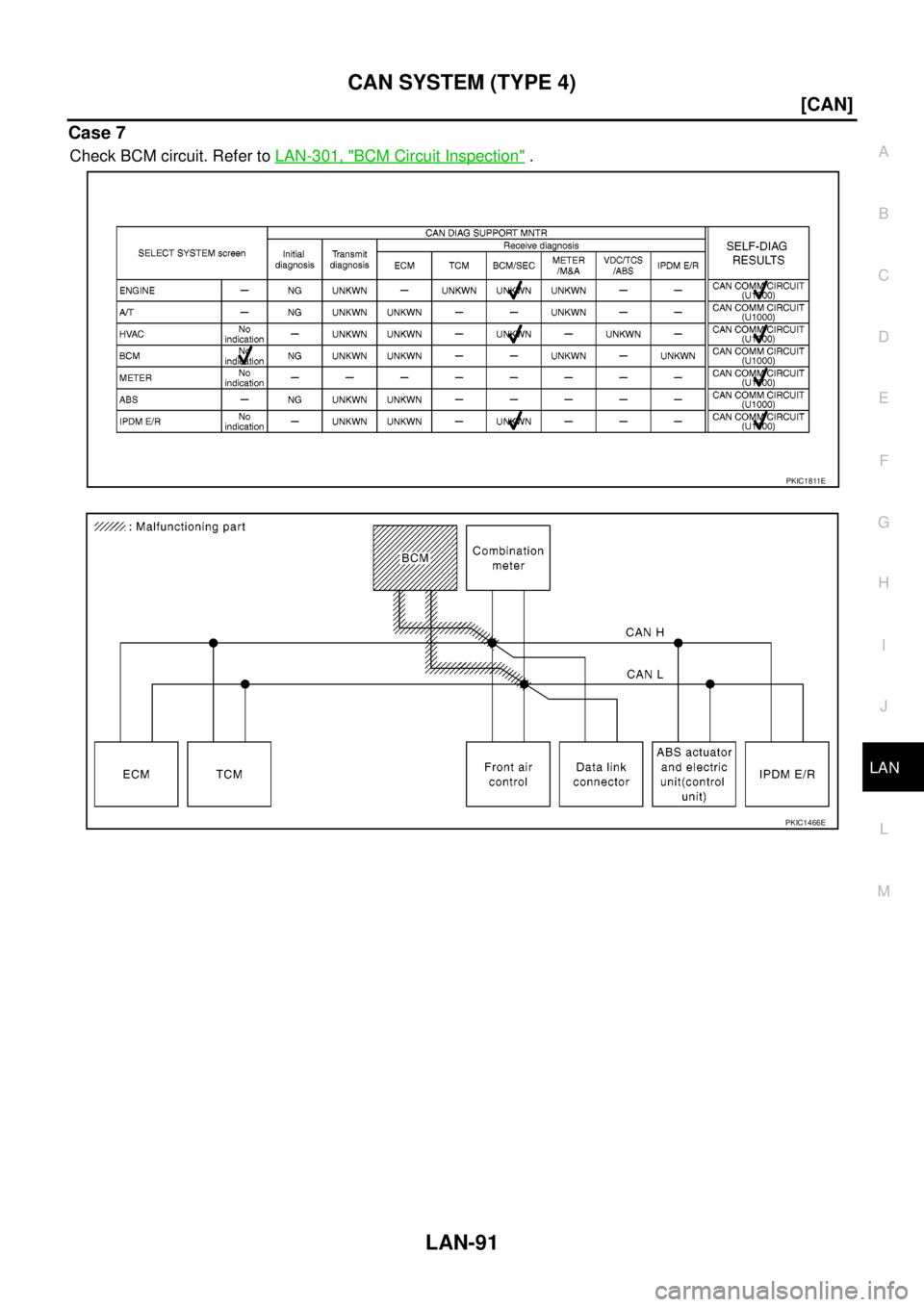

Case 7
Check BCM circuit. Refer toLAN-301, "BCM Circuit Inspection".
PKIC1811E
PKIC1466E

Page 1869 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-92
[CAN]
CAN SYSTEM (TYPE 4)

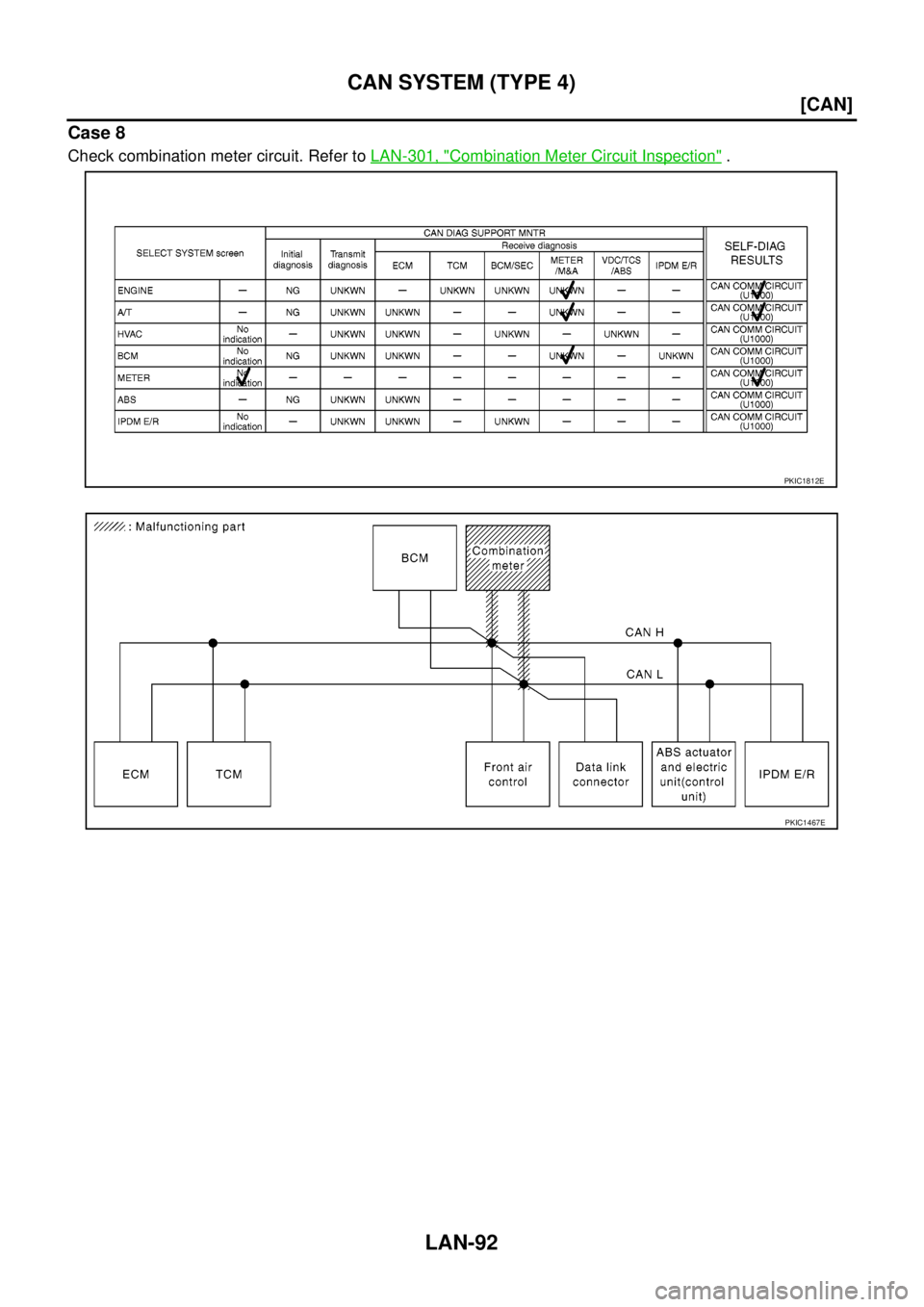

Case 8
Check combination meter circuit. Refer toLAN-301, "Combination Meter Circuit Inspection".
PKIC1812E
PKIC1467E

Page 1870 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 4)
LAN-93
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

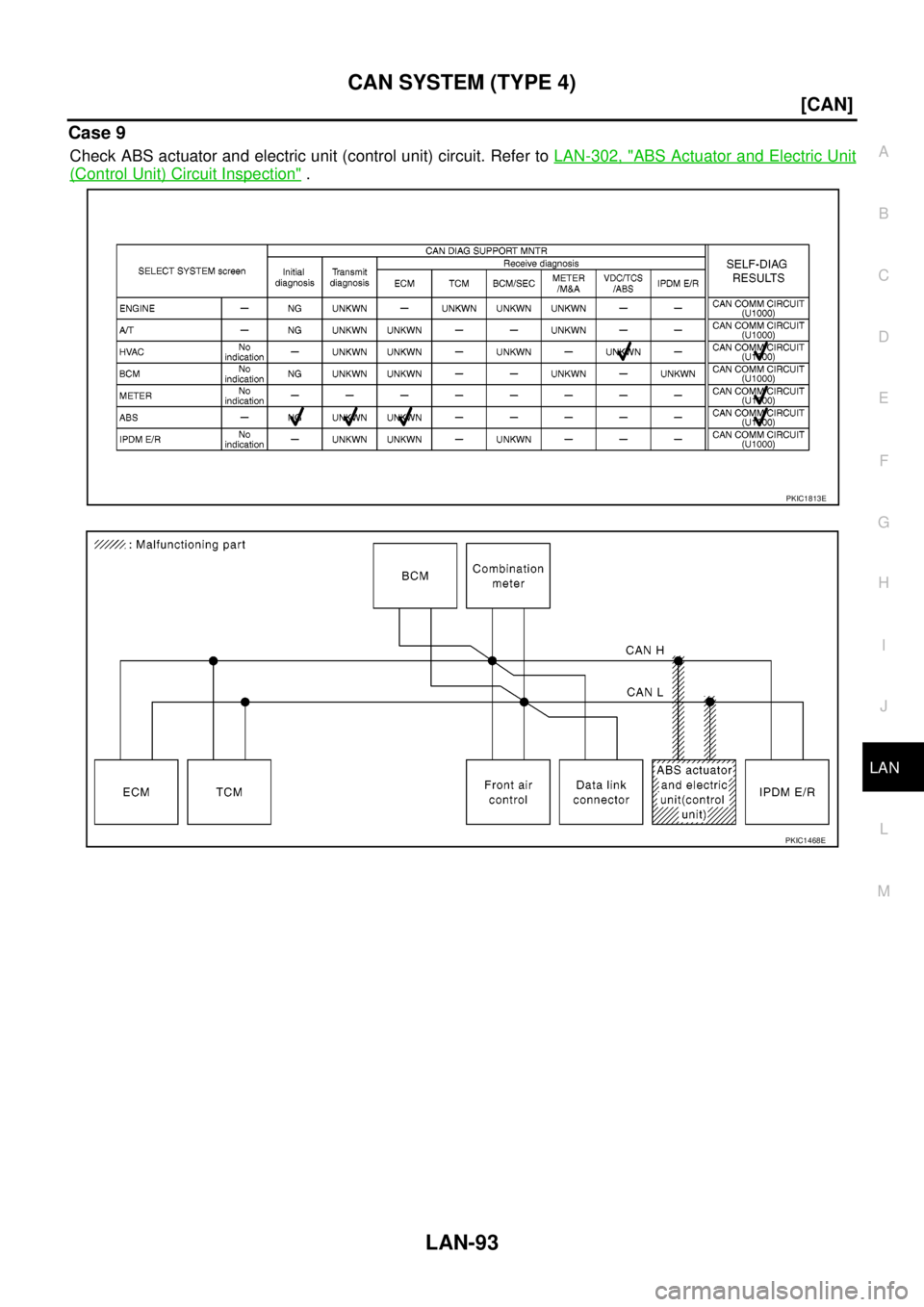

Case 9
Check ABS actuator and electric unit (control unit) circuit. Refer toLAN-302, "ABS Actuator and Electric Unit
(Control Unit) Circuit

Page 1871 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-94
[CAN]
CAN SYSTEM (TYPE 4)

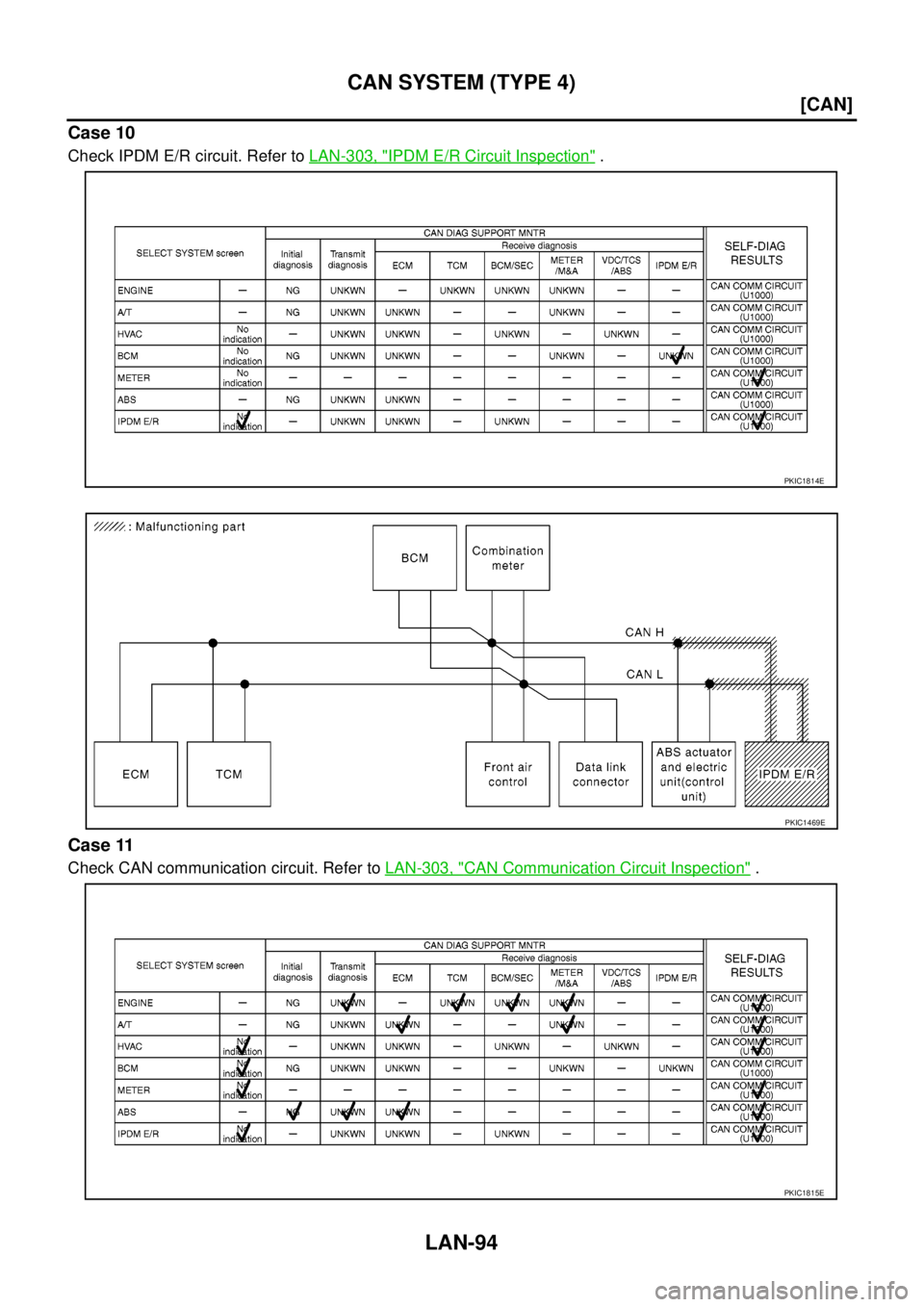

Case 10
Check IPDM E/R circuit. Refer toLAN-303, "IPDM E/R Circuit Inspection".
Case 11
Check CAN communication circuit. Refer toLAN-303, "CAN Communication Circuit In

Page 1872 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 4)
LAN-95
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

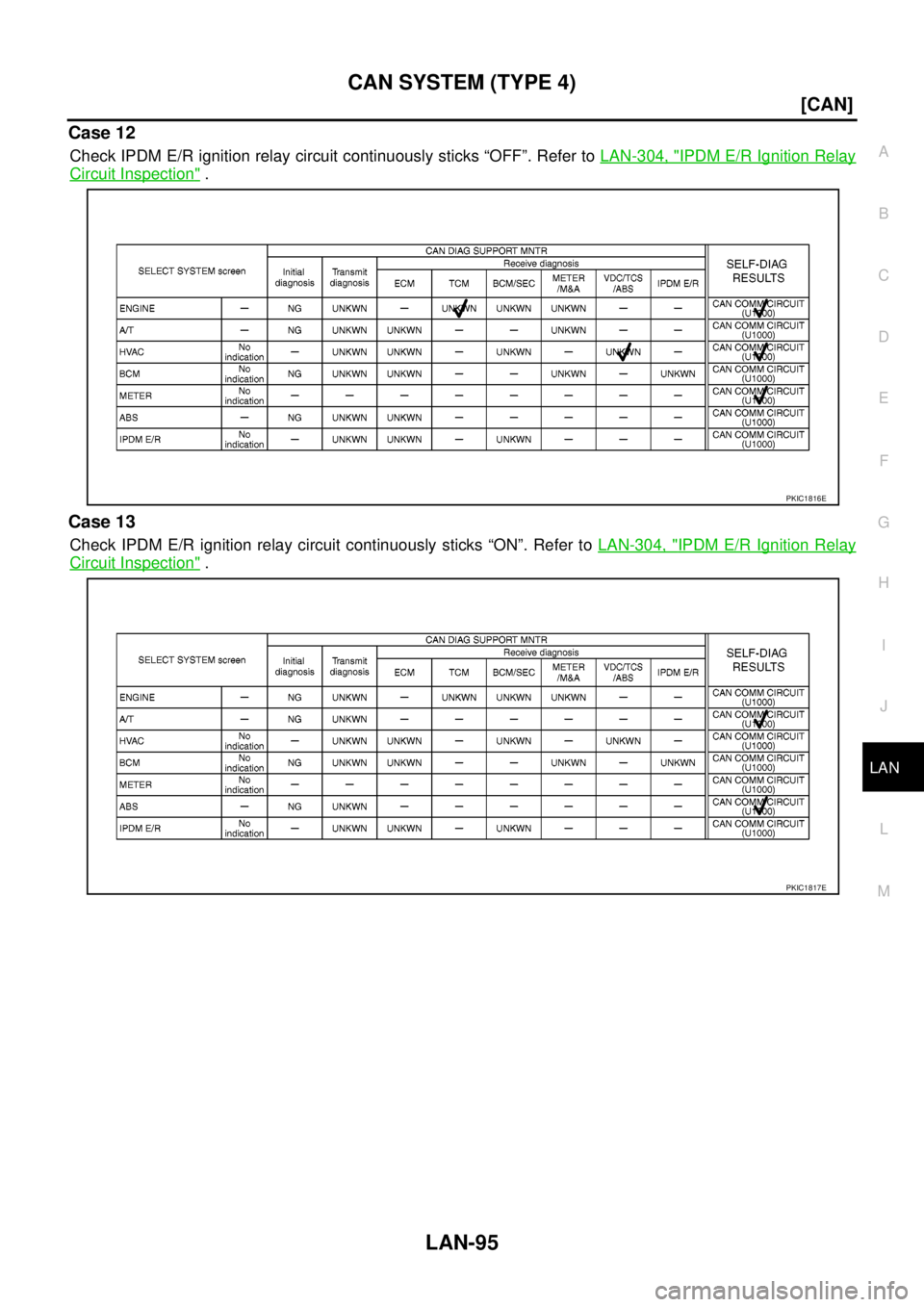

Case 12
Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer toLAN-304, "IPDM E/R Ignition Relay
Circuit Inspection".
