2005 NISSAN NAVARA Repair Workshop Manual

Page 1825 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-48
[CAN]
CAN SYSTEM (TYPE 1)

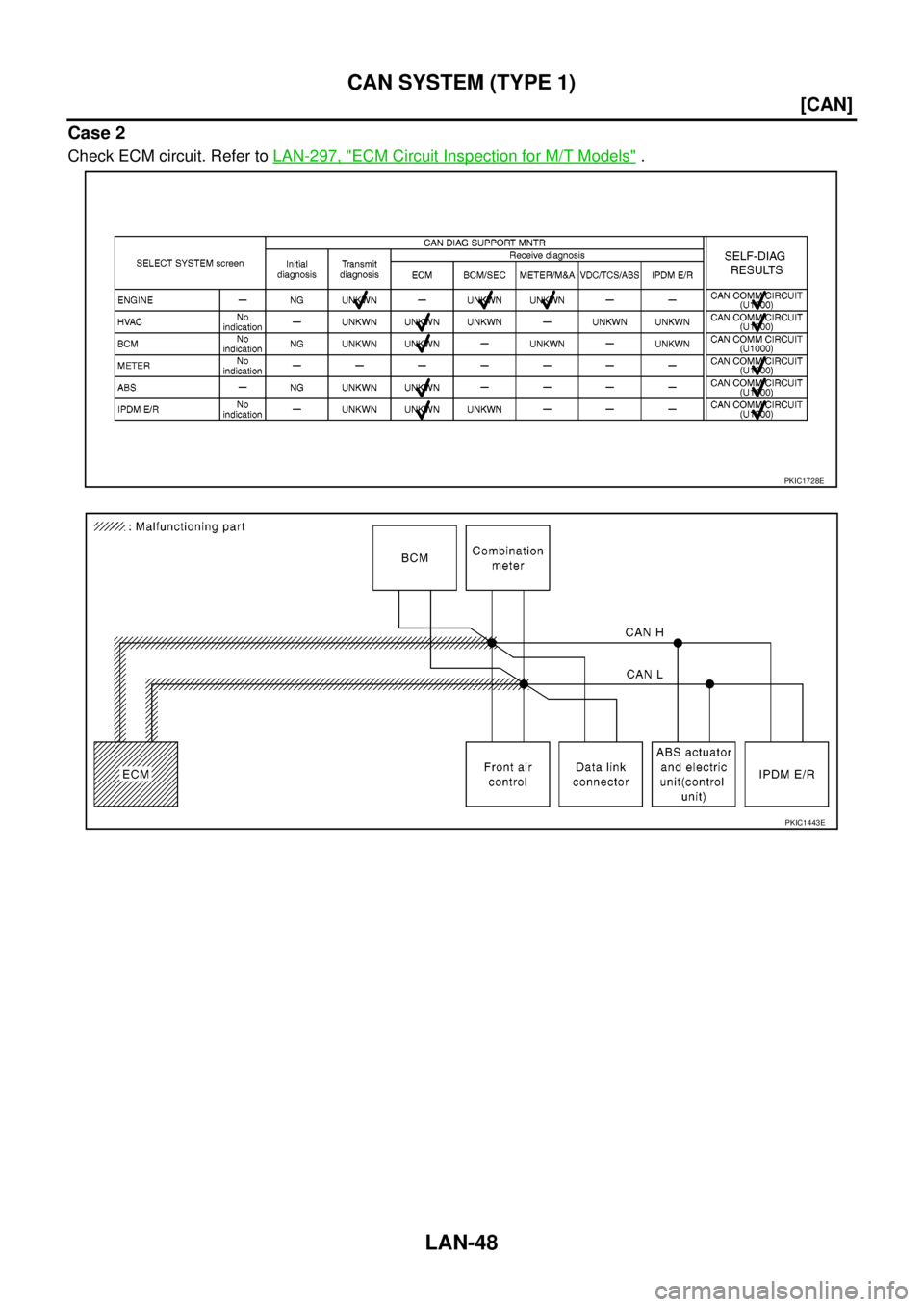

Case 2
Check ECM circuit. Refer toLAN-297, "ECM Circuit Inspection for M/T Models".
PKIC1728E
PKIC1443E

Page 1826 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 1)
LAN-49
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

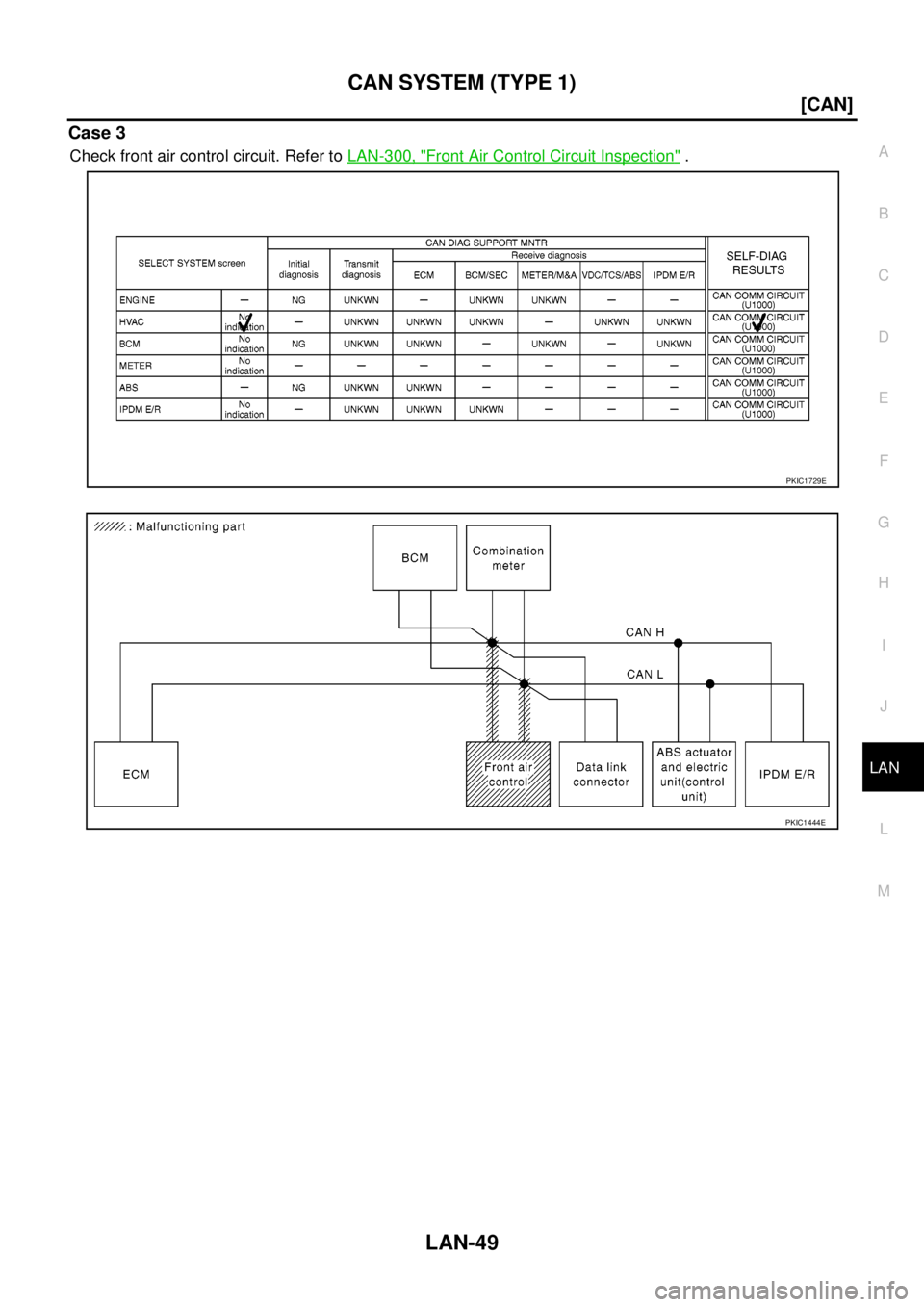

Case 3
Check front air control circuit. Refer toLAN-300, "Front Air Control Circuit Inspection".
PKIC1729E
PKIC1444E

Page 1827 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-50
[CAN]
CAN SYSTEM (TYPE 1)

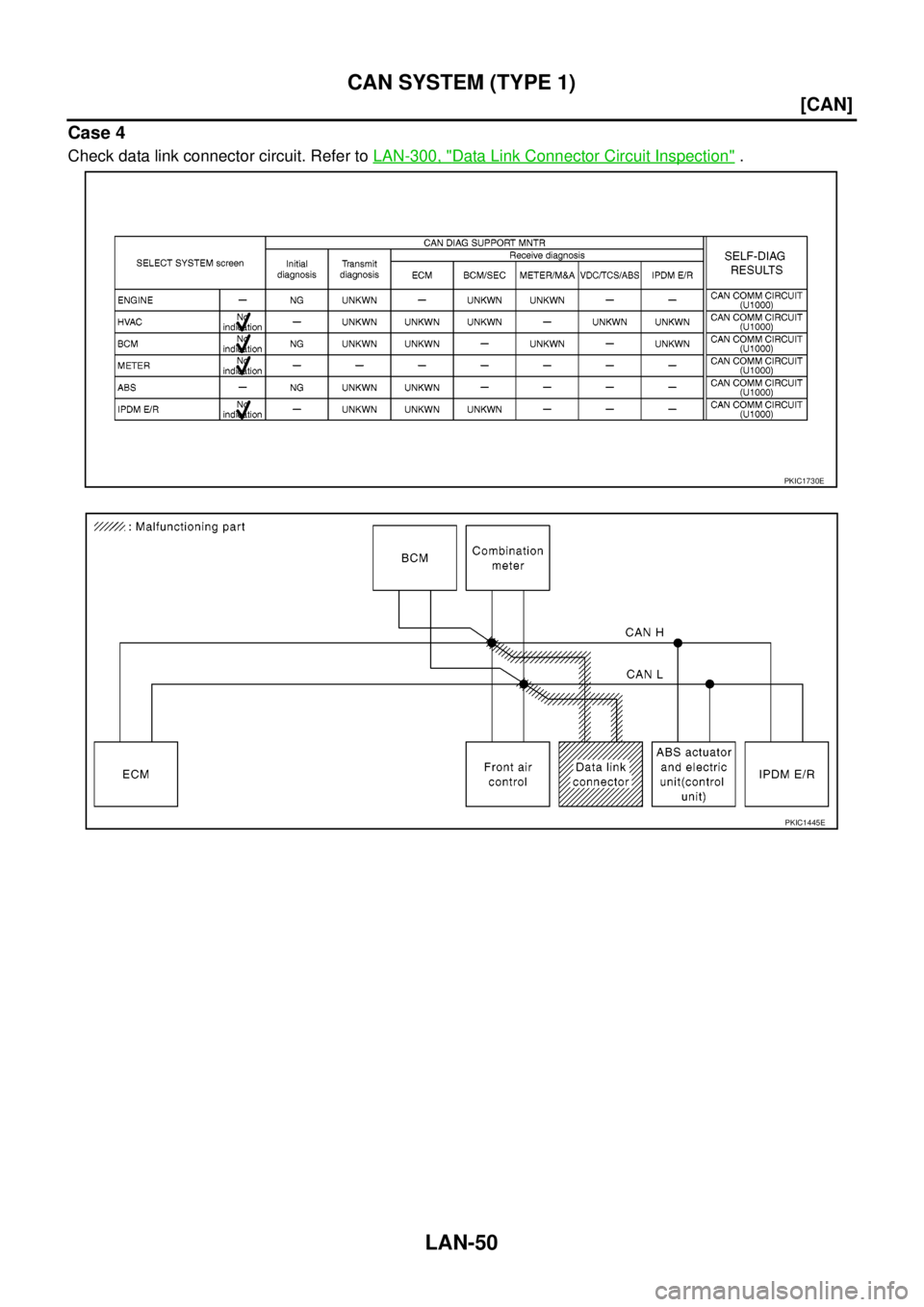

Case 4
Check data link connector circuit. Refer toLAN-300, "Data Link Connector Circuit Inspection".
PKIC1730E
PKIC1445E

Page 1828 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 1)
LAN-51
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

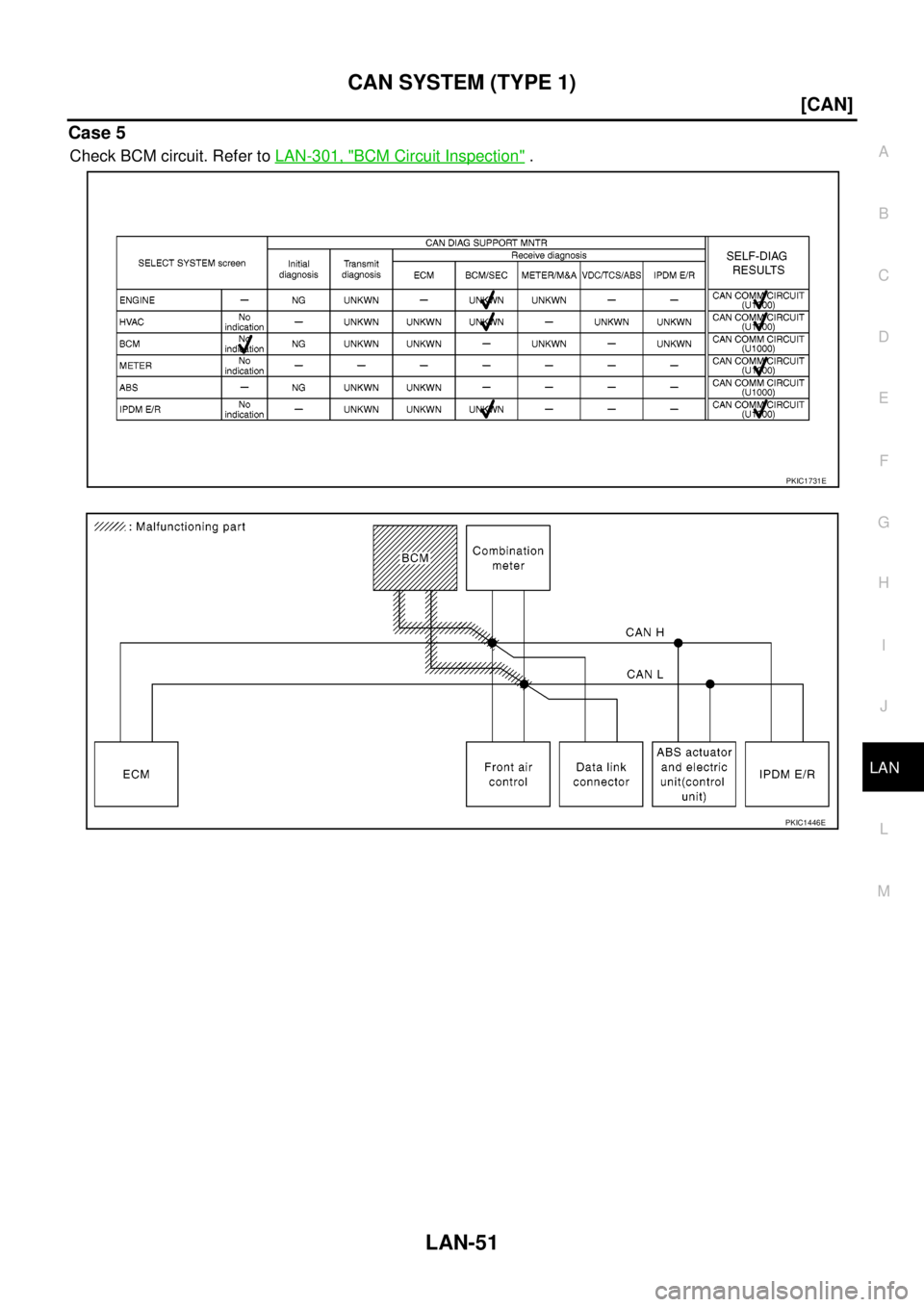

Case 5
Check BCM circuit. Refer toLAN-301, "BCM Circuit Inspection".
PKIC1731E
PKIC1446E

Page 1829 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-52
[CAN]
CAN SYSTEM (TYPE 1)

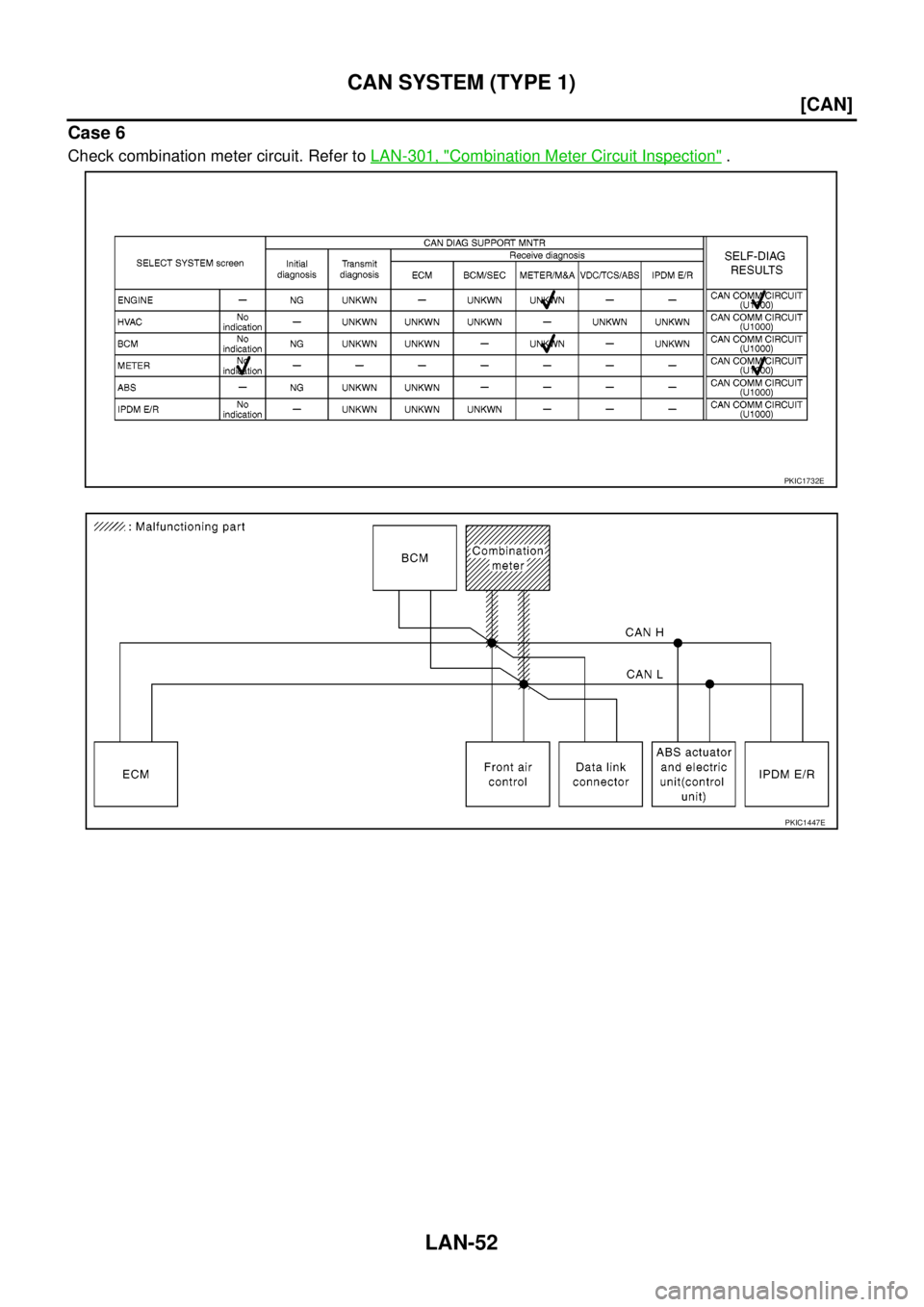

Case 6
Check combination meter circuit. Refer toLAN-301, "Combination Meter Circuit Inspection".
PKIC1732E
PKIC1447E

Page 1830 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 1)
LAN-53
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

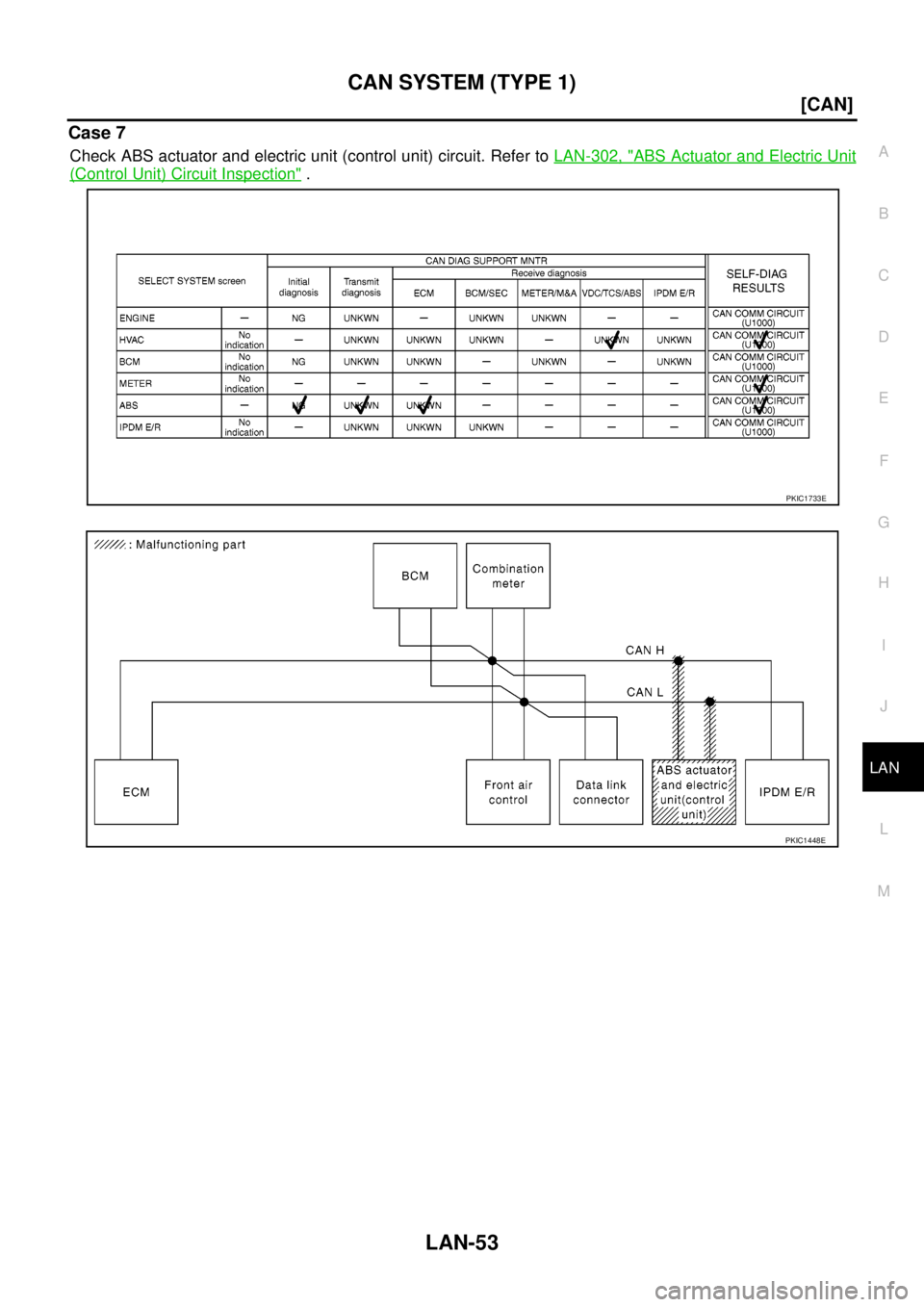

Case 7
Check ABS actuator and electric unit (control unit) circuit. Refer toLAN-302, "ABS Actuator and Electric Unit
(Control Unit) Circuit

Page 1831 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual LAN-54
[CAN]
CAN SYSTEM (TYPE 1)

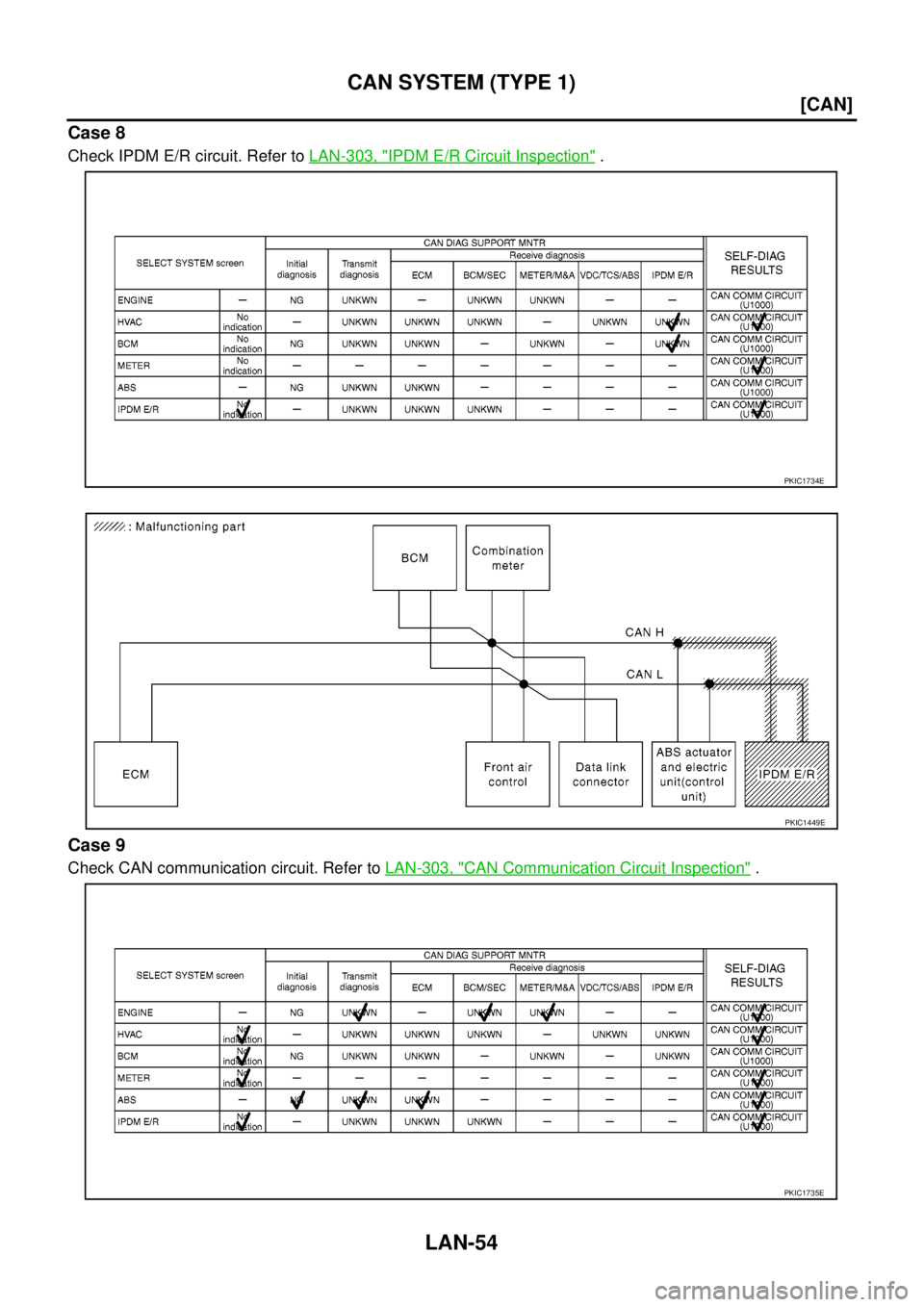

Case 8
Check IPDM E/R circuit. Refer toLAN-303, "IPDM E/R Circuit Inspection".
Case 9
Check CAN communication circuit. Refer toLAN-303, "CAN Communication Circuit Insp

Page 1832 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual CAN SYSTEM (TYPE 1)
LAN-55
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN

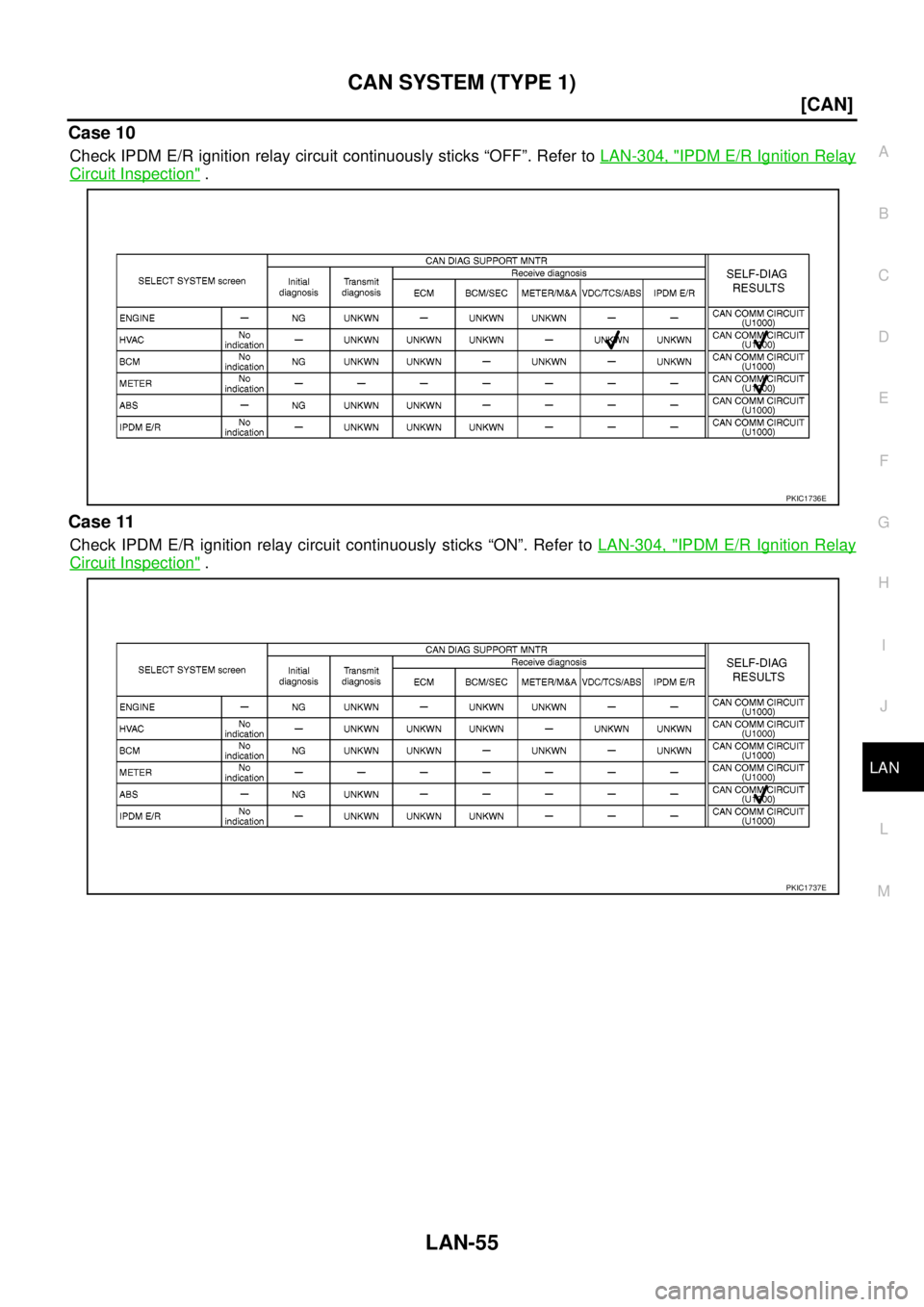

Case 10
Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer toLAN-304, "IPDM E/R Ignition Relay
Circuit Inspection".
