Page 441 of 3419
ATC-46
TROUBLE DIAGNOSIS
Revision: October 20052005 QX56
WJWA0407E
Page 442 of 3419
TROUBLE DIAGNOSIS
ATC-47
C
D
E
F
G
H
I
K
L
MA
B
AT C
Revision: October 20052005 QX56

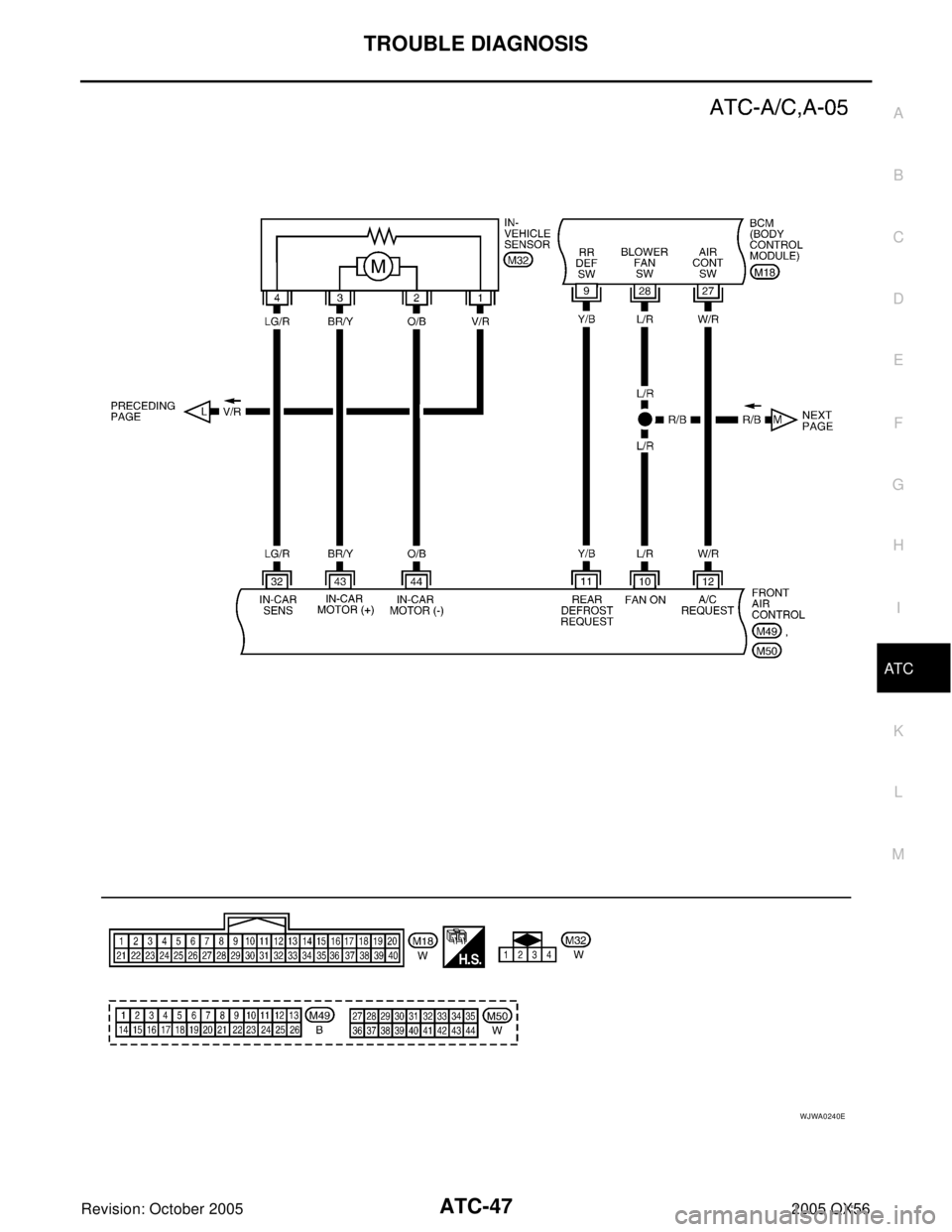

WJWA0240E
Page 443 of 3419
ATC-48
TROUBLE DIAGNOSIS
Revision: October 20052005 QX56
WJWA0241E
Page 444 of 3419
TROUBLE DIAGNOSIS
ATC-49
C
D
E
F
G
H
I
K
L
MA
B
AT C
Revision: October 20052005 QX56

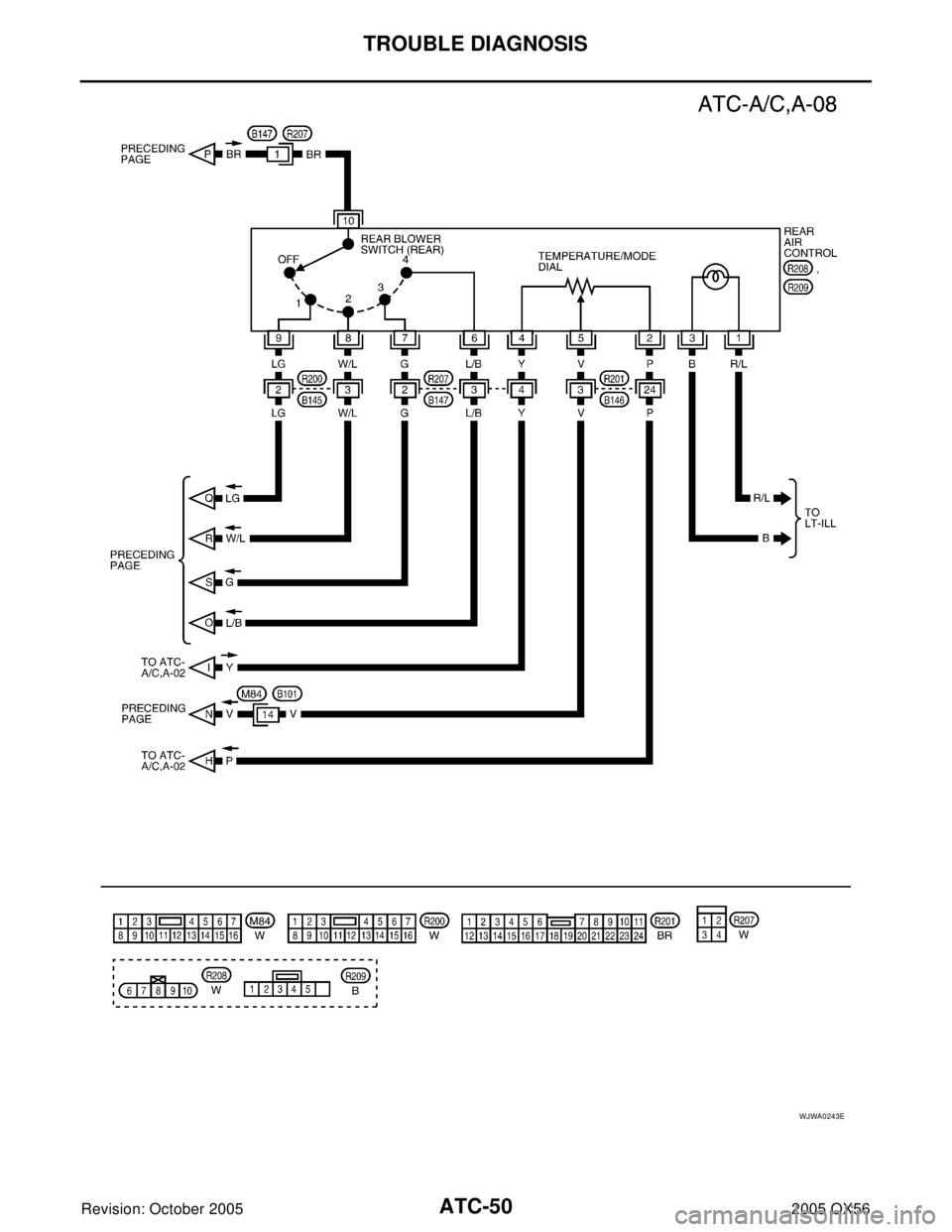

WJWA0408E
Page 445 of 3419
ATC-50
TROUBLE DIAGNOSIS
Revision: October 20052005 QX56
WJWA0243E
Page 446 of 3419
TROUBLE DIAGNOSIS
ATC-51
C
D
E
F
G
H
I
K
L
MA
B
AT C
Revision: October 20052005 QX56
WJWA0244E
Page 447 of 3419
ATC-52
TROUBLE DIAGNOSIS
Revision: October 20052005 QX56
WJWA0245E
Page 448 of 3419

TROUBLE DIAGNOSIS
ATC-53
C
D
E
F
G
H
I
K
L
MA
B
AT C
Revision: October 20052005 QX56
Front Air Control Terminals and Reference ValueEJS003XJ
Measure voltage between each terminal and ground by following
Terminals and Reference Value for front air control.
PIN CONNECTOR TERMINAL LAYOUT
TERMINALS AND REFERENCE VALUE FOR FRONT AIR CONTROL
WJIA0544E
WJIA0402E
Te r m i -
nal No.Wire
colorItemIgnition
switchConditionVoltage (V)
(Approx.)
1 B Ground - - 0V
2 Y Sensor power ON - 5V
3 W/G Air mix door motor (Driver) CW ON Clockwise rotation Battery voltage
4 G Air mix door motor (Driver) CCW ON Counterclockwise rotation Battery voltage
5 BR/W Mode door motor CW ON Clockwise rotation Battery voltage
6 P/L Mode door motor CCW ON Counterclockwise rotation Battery voltage
7 O Intake door motor CCW ON Counterclockwise rotation Battery voltage
8 G/B Intake door motor CW ON Clockwise rotation Battery voltage
9 L/B Intake sensor ON - 0 - 5V
10 L/R Fan ON signalON Blower switch OFF 5V
ON Blower switch ON 0V
11 Y/B Rear defroster request ON - Battery voltage
12 W/R Compressor ON signalON A/C switch OFF 5V
ON A/C switch ON 0V
13 G/R Variable blower control ON - 0 - 5V
14 Y/G Power supply for IGN ON - Battery voltage
15 P Sensor ground ON - 0V
16 GR Mode door motor feedback ON - 0 - 5V
17 P Ambient sensor ON - 0 - 5V
18 SB Air mix door motor (Driver) feedback ON - 0 - 5V
19 LG Defroster door motor CW ON Clockwise rotation Battery voltage
20 P/B Defroster door motor CCW ON Counterclockwise rotation Battery voltage
21 V/R Sensor return ON - 0 - 5V
