Page 2593 of 3371
LT-162
ILLUMINATION
Revision: August 20072004 QX56

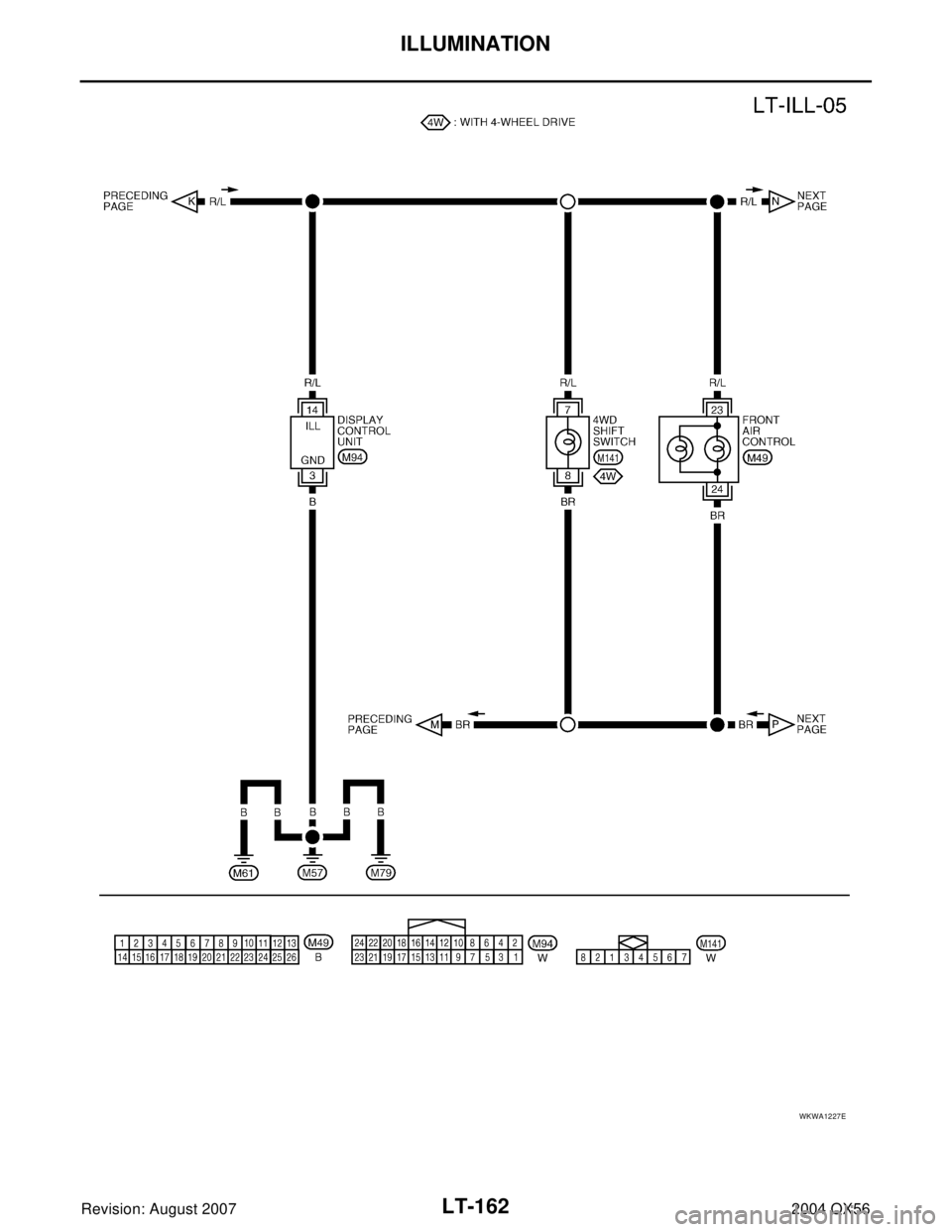

WKWA1227E
Page 2594 of 3371
ILLUMINATION
LT-163
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: August 20072004 QX56

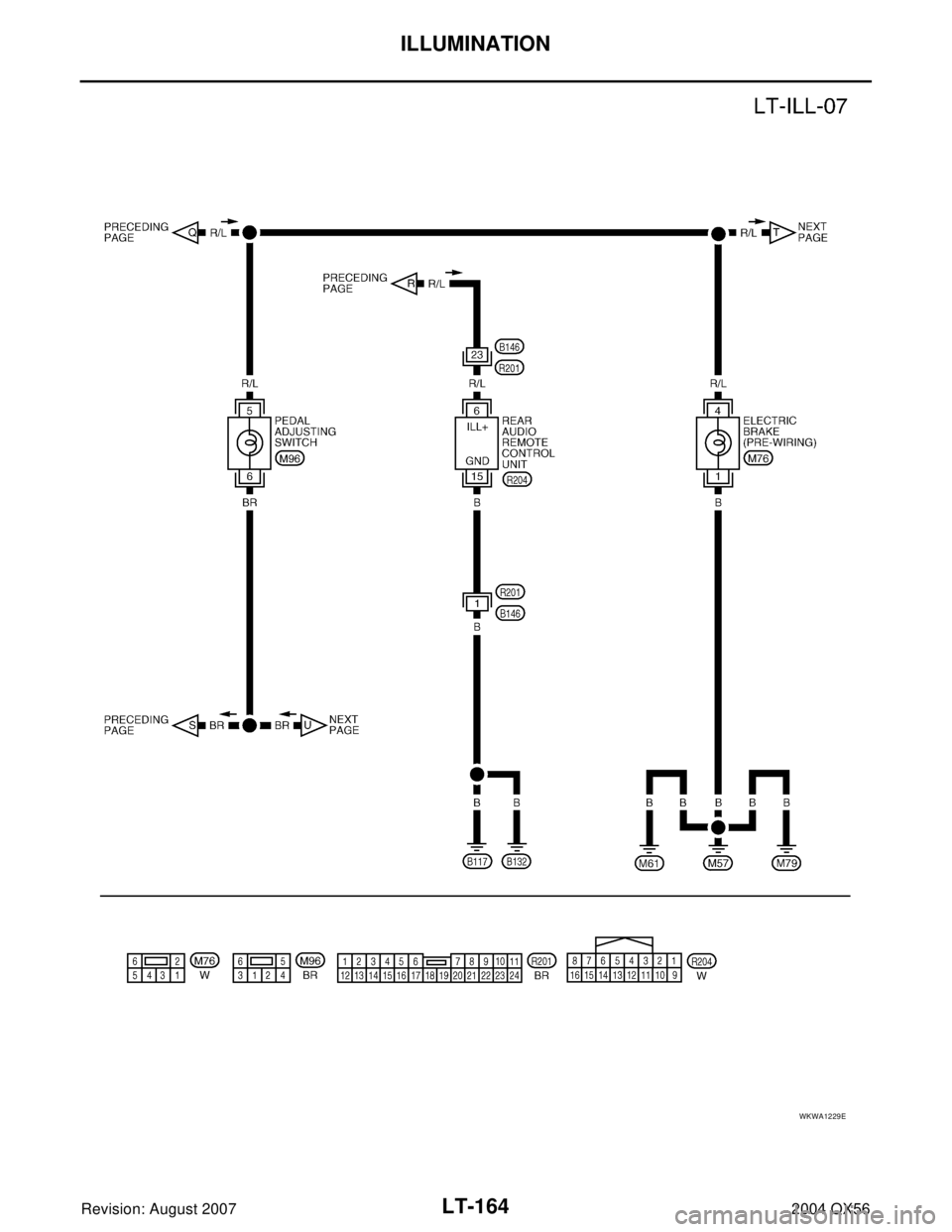

WKWA1228E
Page 2595 of 3371
LT-164
ILLUMINATION
Revision: August 20072004 QX56

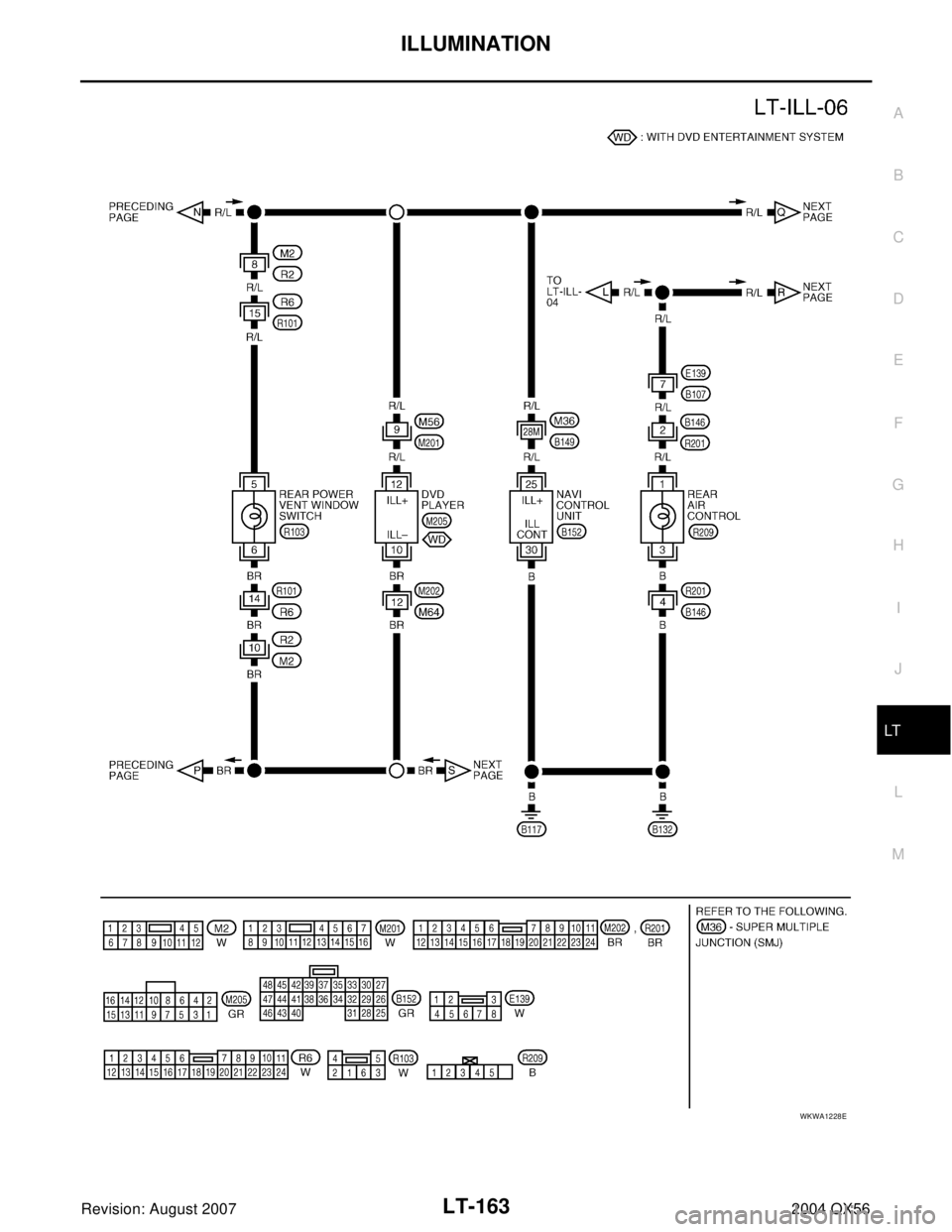

WKWA1229E
Page 2596 of 3371
ILLUMINATION
LT-165
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: August 20072004 QX56

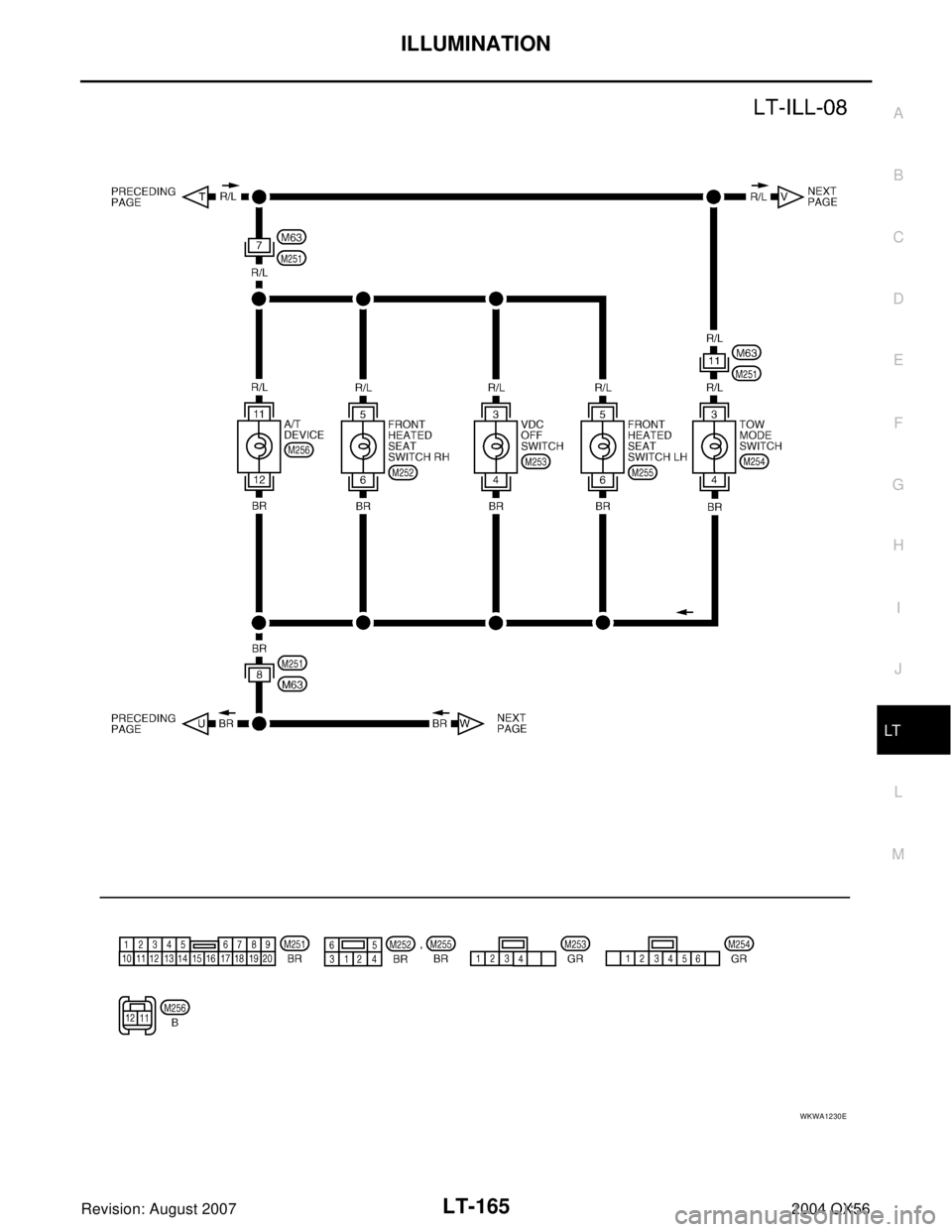

WKWA1230E
Page 2597 of 3371
LT-166
ILLUMINATION
Revision: August 20072004 QX56

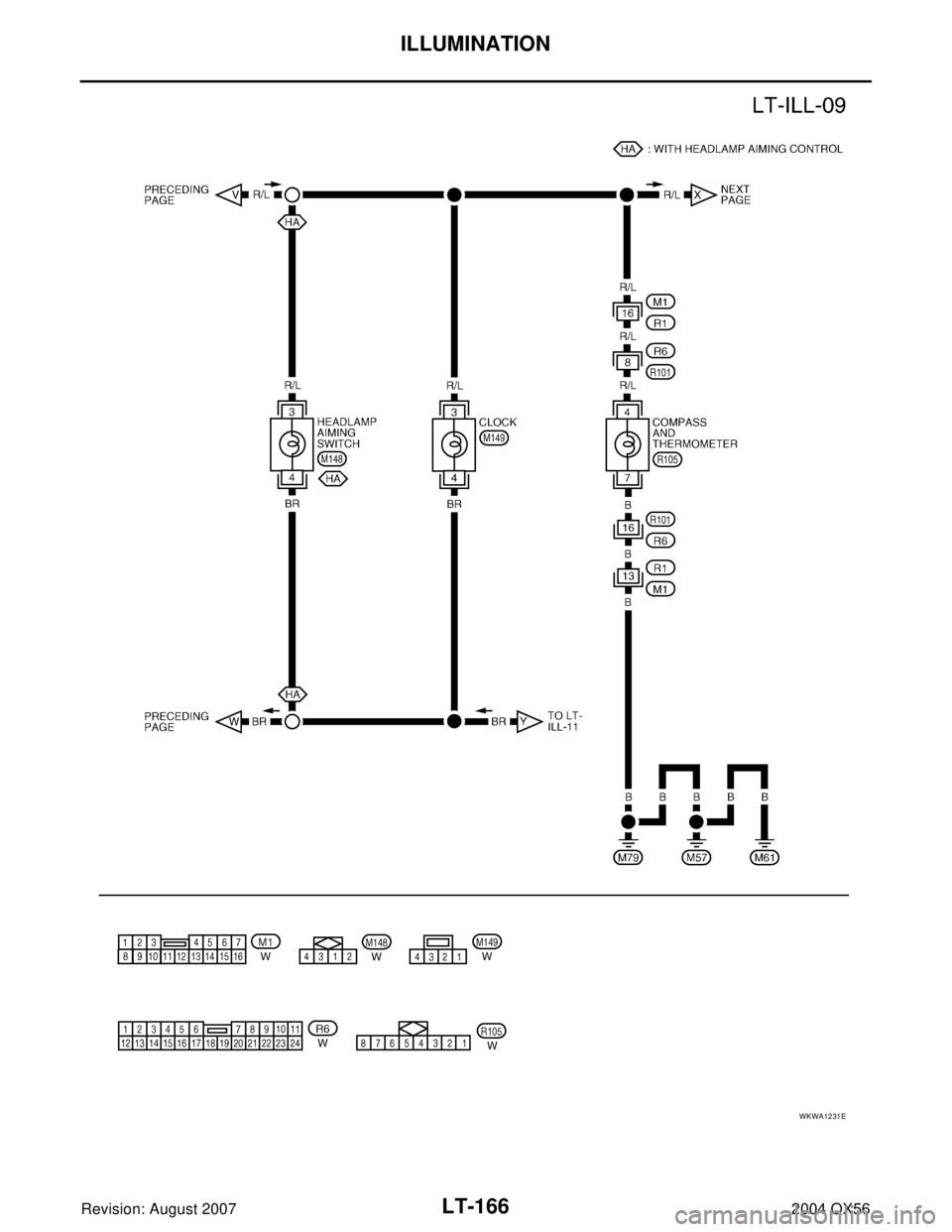

WKWA1231E
Page 2598 of 3371
ILLUMINATION
LT-167
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: August 20072004 QX56

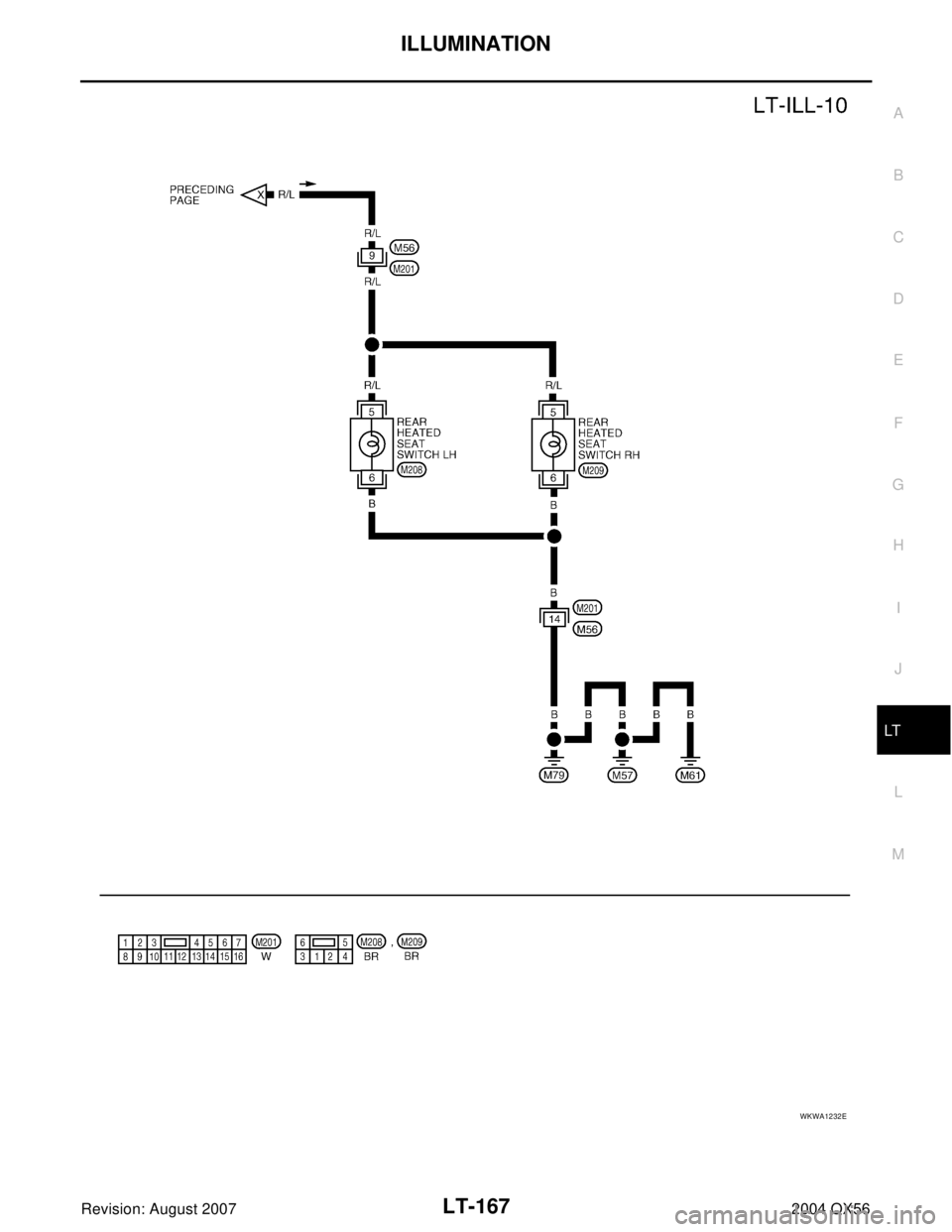

WKWA1232E
Page 2599 of 3371
LT-168
ILLUMINATION
Revision: August 20072004 QX56

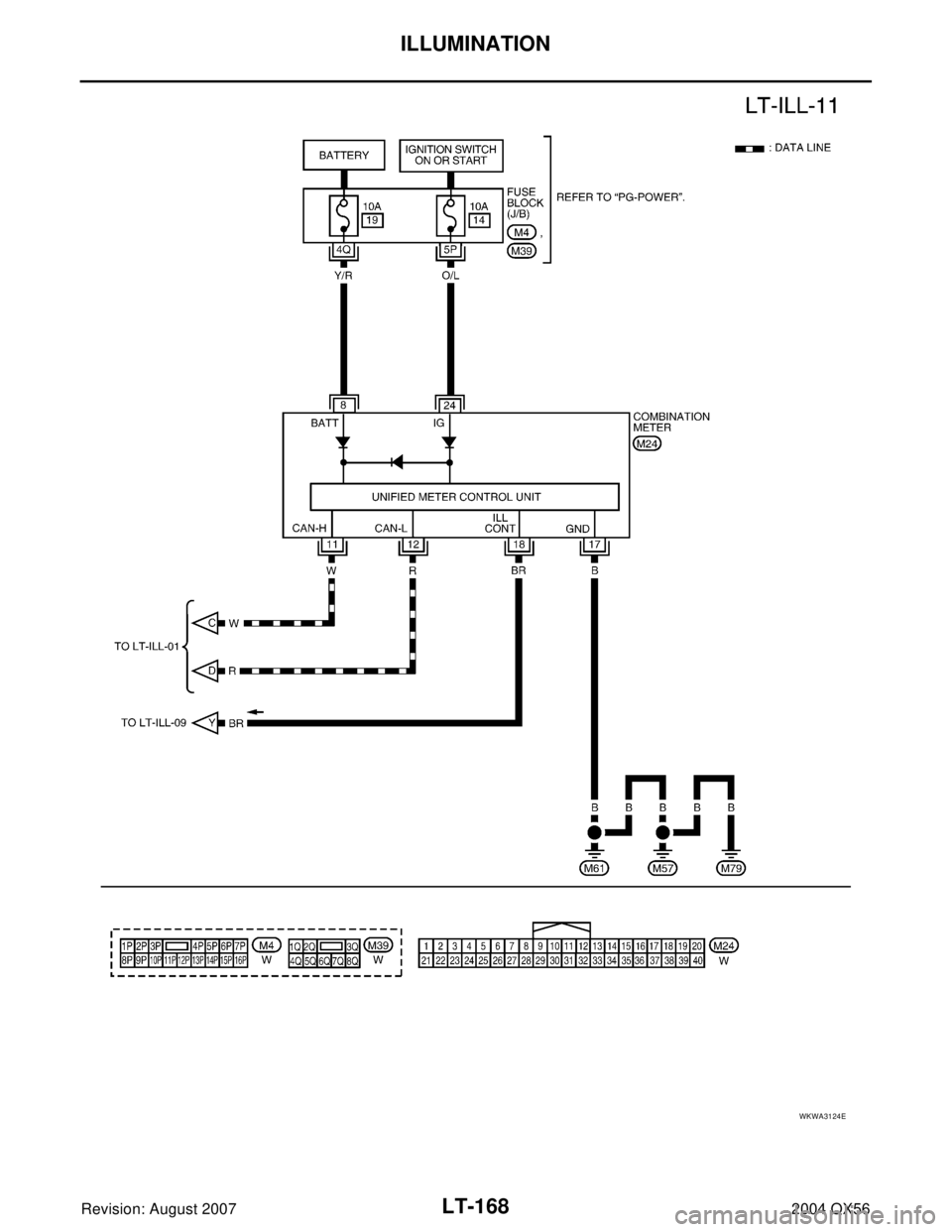

WKWA3124E
Page 2600 of 3371
ILLUMINATION
LT-169
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: August 20072004 QX56
Removal and InstallationEKS007DE
ILLUMINATION CONTROL SWITCH
1. Remove cluster lid A. Refer to DI-25, "Removal and Installation of Combination Meter" .
2. Carefully pry tabs and remove illumination control switch from
cluster lid A.
Installation is in the reverse order of removal.
WKIA1403E
