1998 OPEL FRONTERA Workshop Manual

Page 4369 of 6000

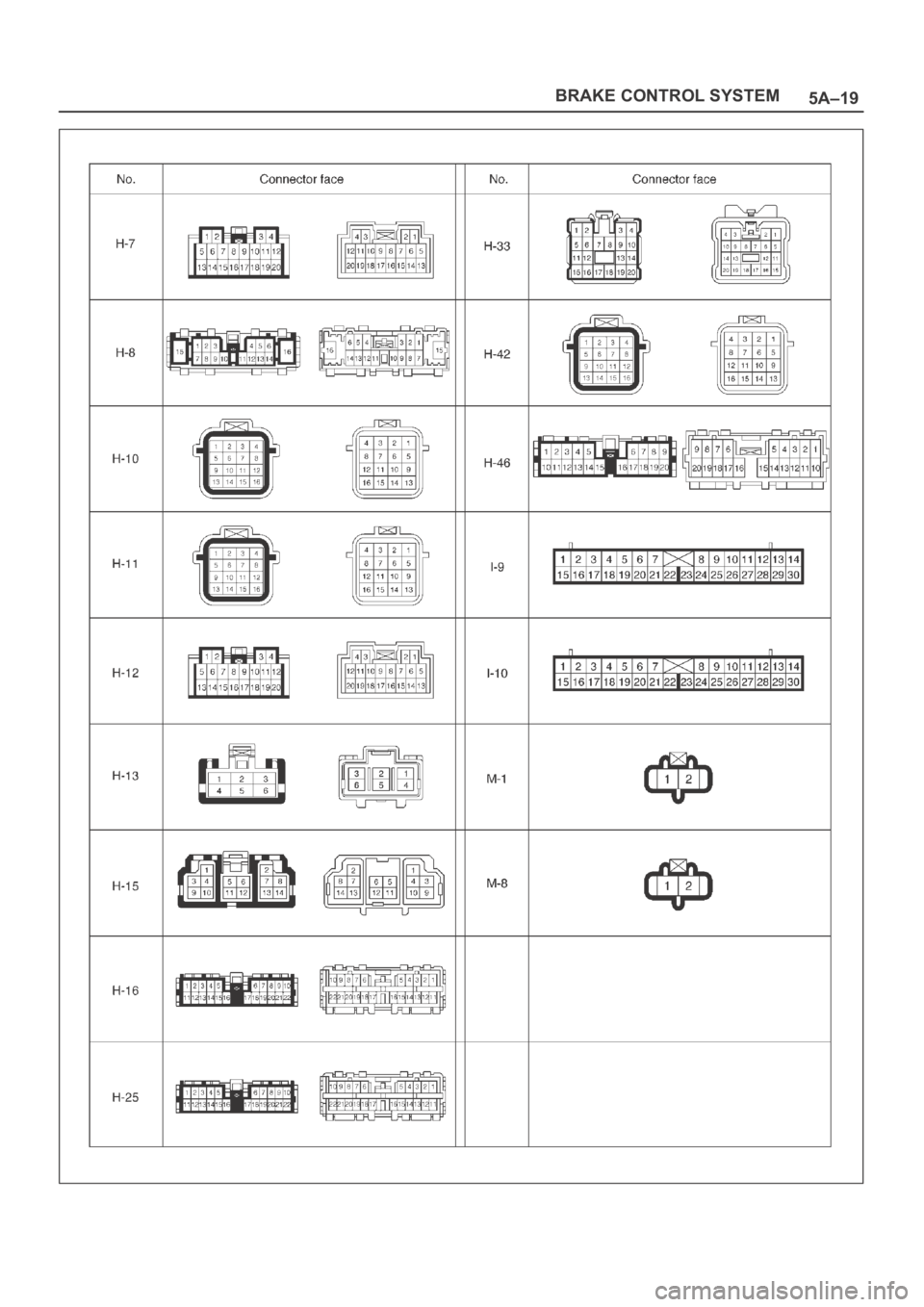

OPEL FRONTERA 1998  Workshop Manual 5A–19 BRAKE CONTROL SYSTEM

Page 4370 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–20
BRAKE CONTROL SYSTEM

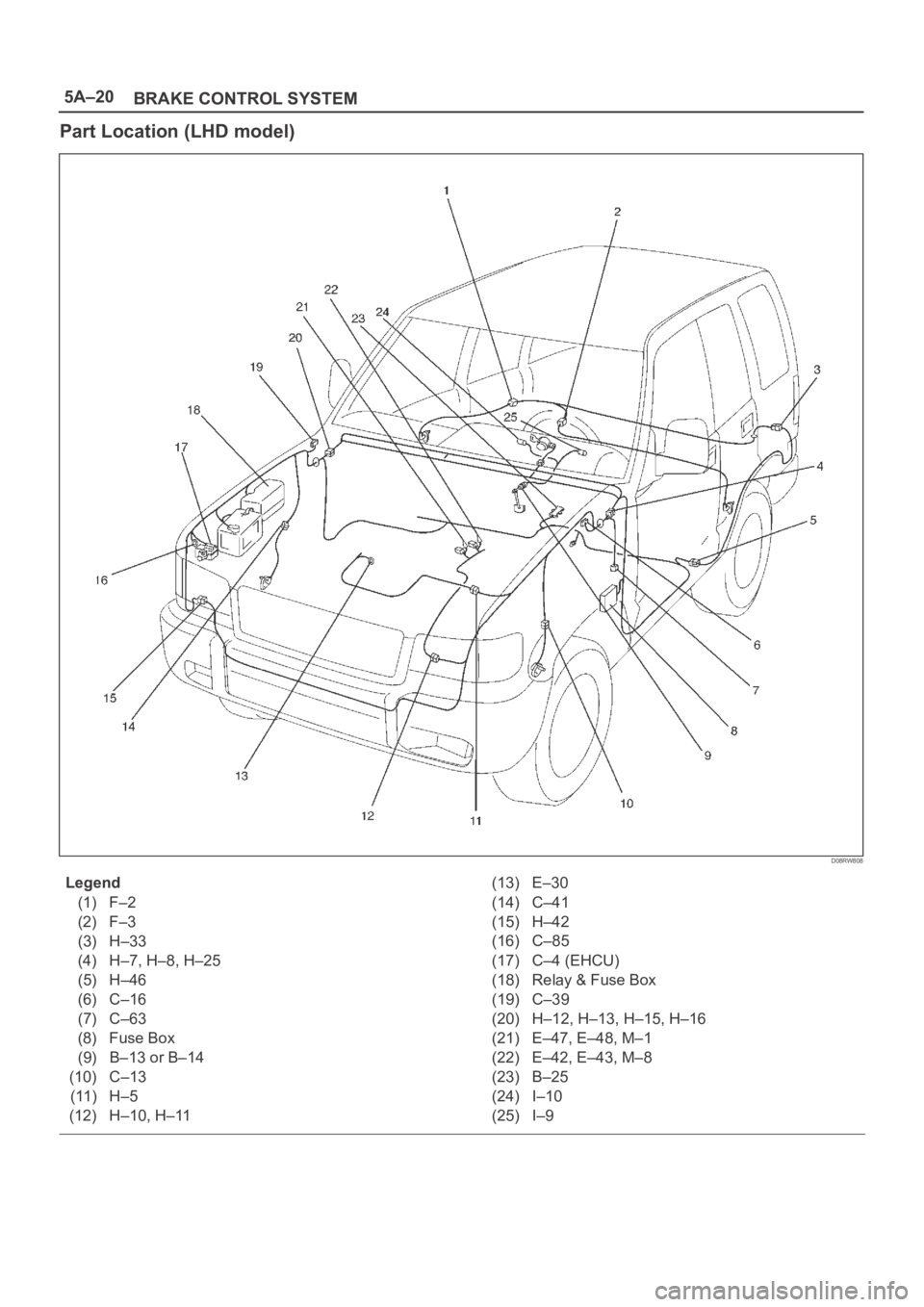

Part Location (LHD model)
D08RW808
Legend
(1) F–2
(2) F–3
(3) H–33
(4) H–7, H–8, H–25
(5) H–46
(6) C–16
(7) C–63
(8) Fuse Box
(9) B–13 or B–14
(10) C

Page 4371 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–21 BRAKE CONTROL SYSTEM

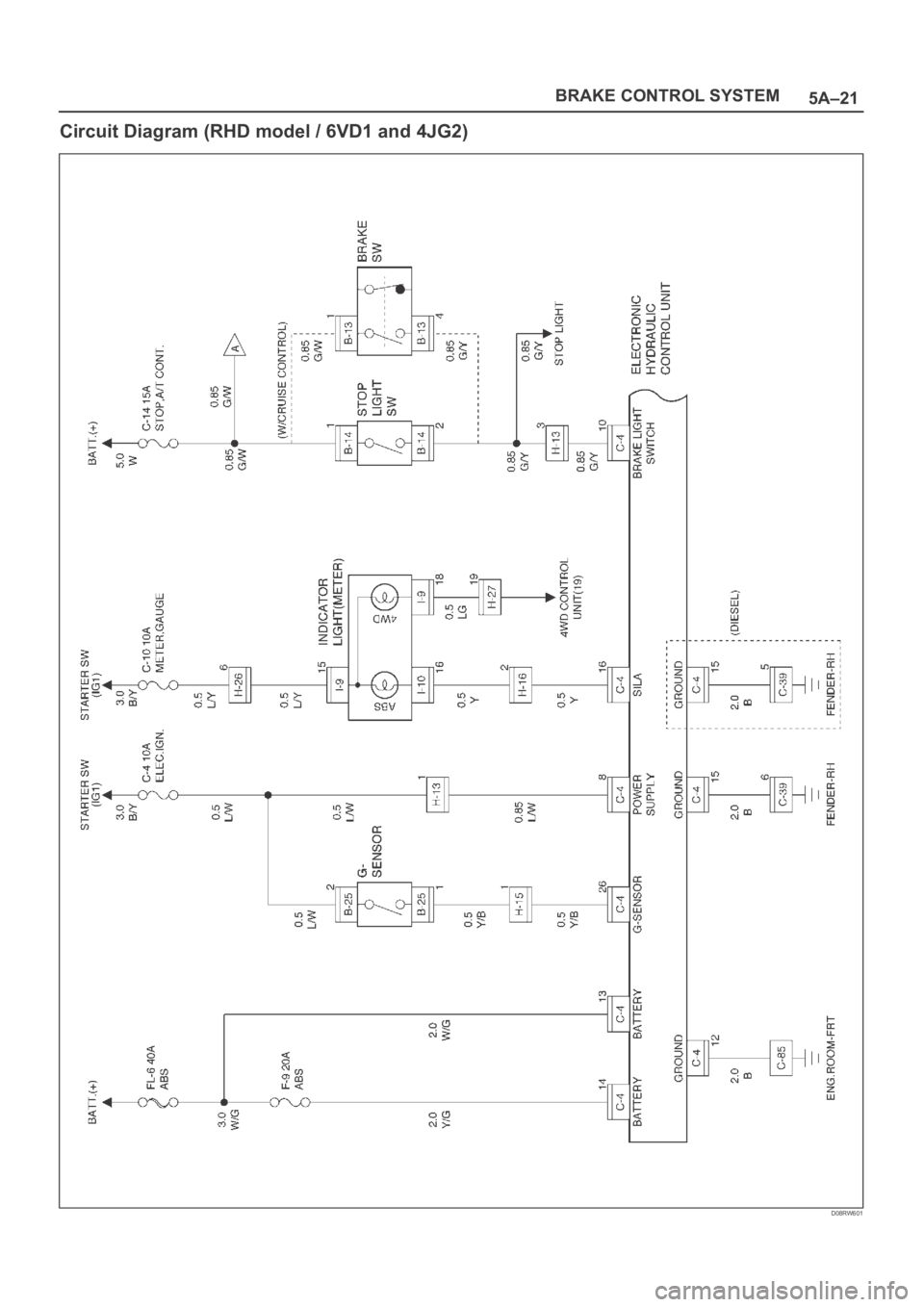

Circuit Diagram (RHD model / 6VD1 and 4JG2)
D08RW601

Page 4372 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–22
BRAKE CONTROL SYSTEM

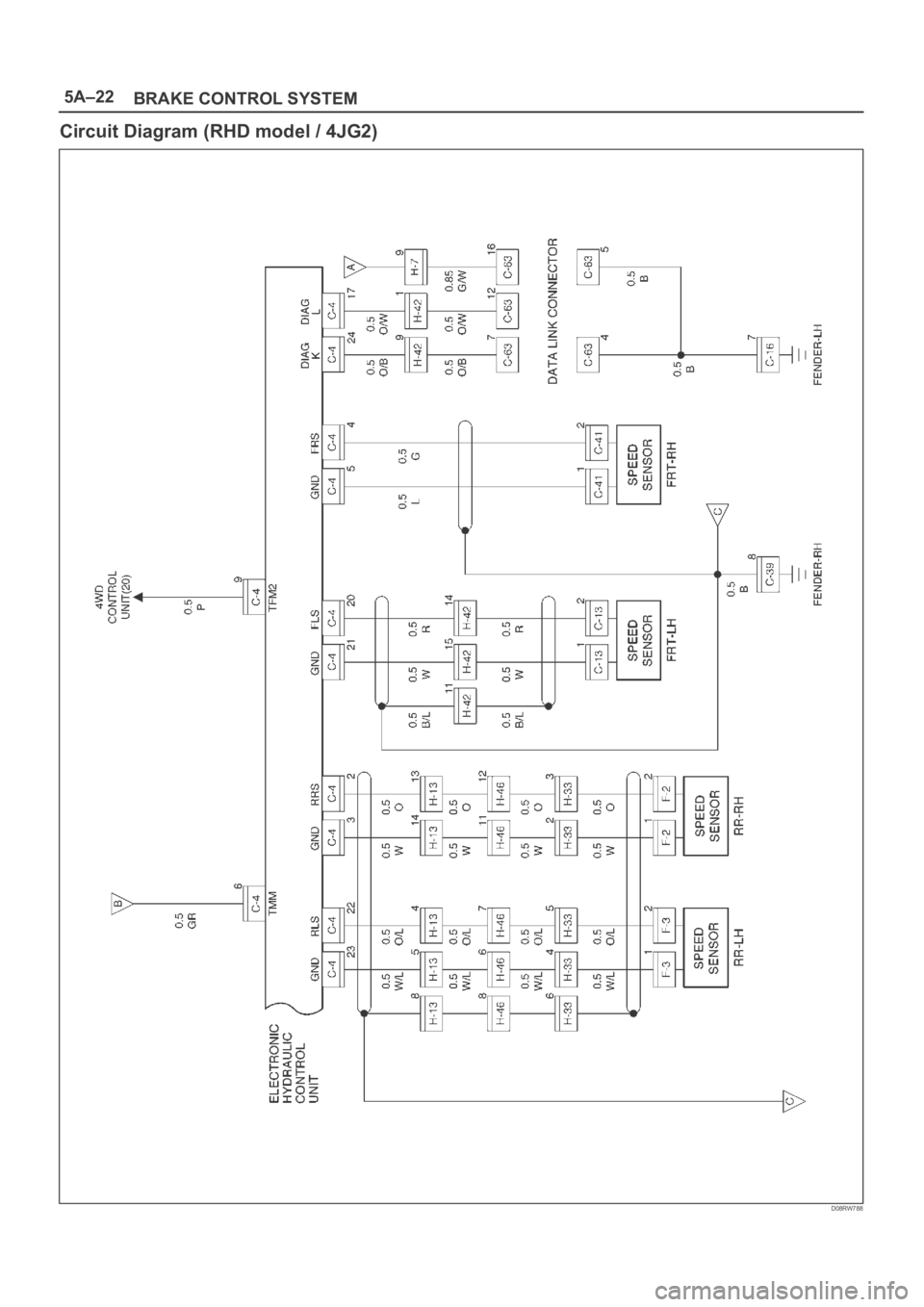

Circuit Diagram (RHD model / 4JG2)
D08RW788

Page 4373 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–23 BRAKE CONTROL SYSTEM

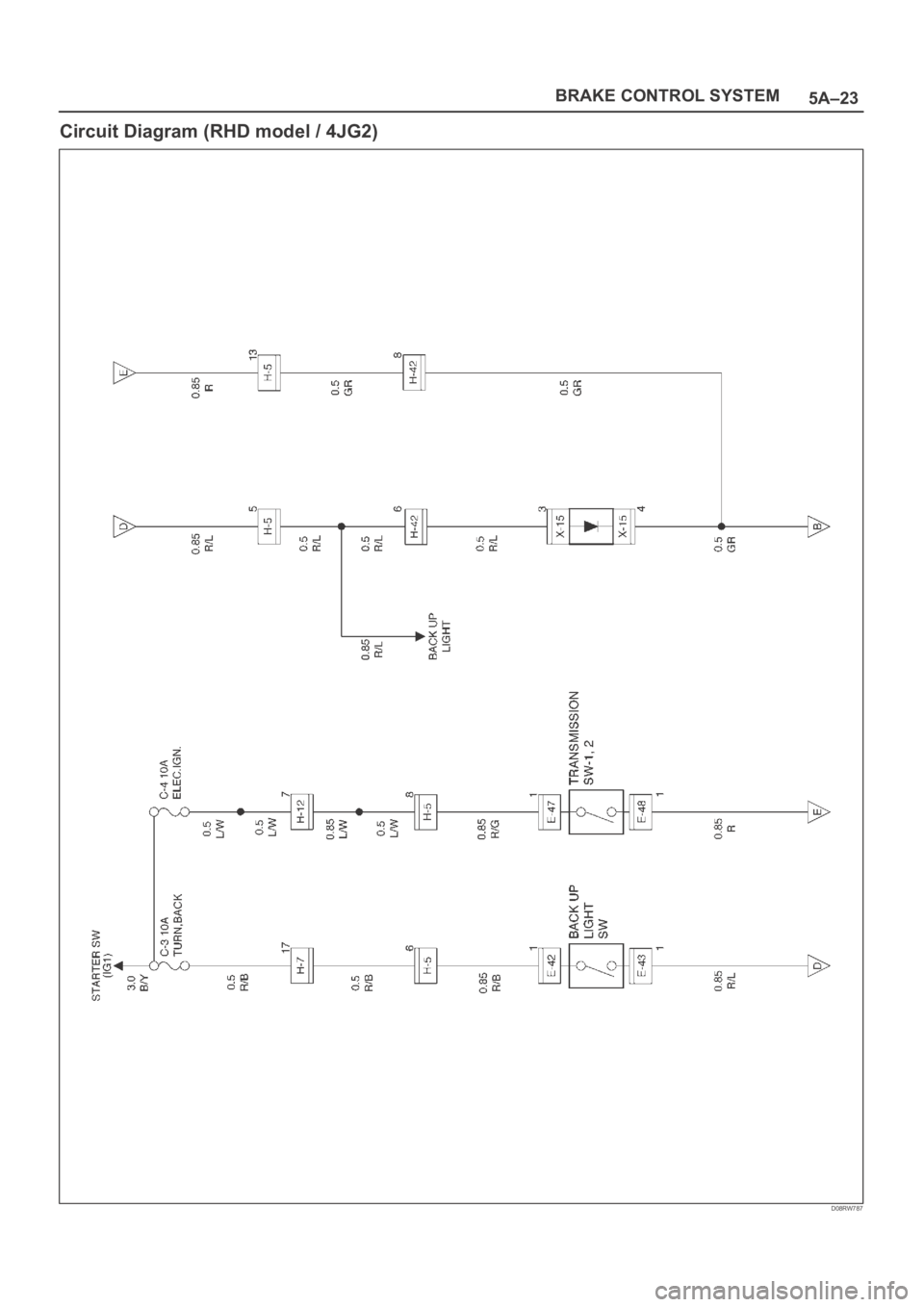

Circuit Diagram (RHD model / 4JG2)
D08RW787

Page 4374 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–24
BRAKE CONTROL SYSTEM

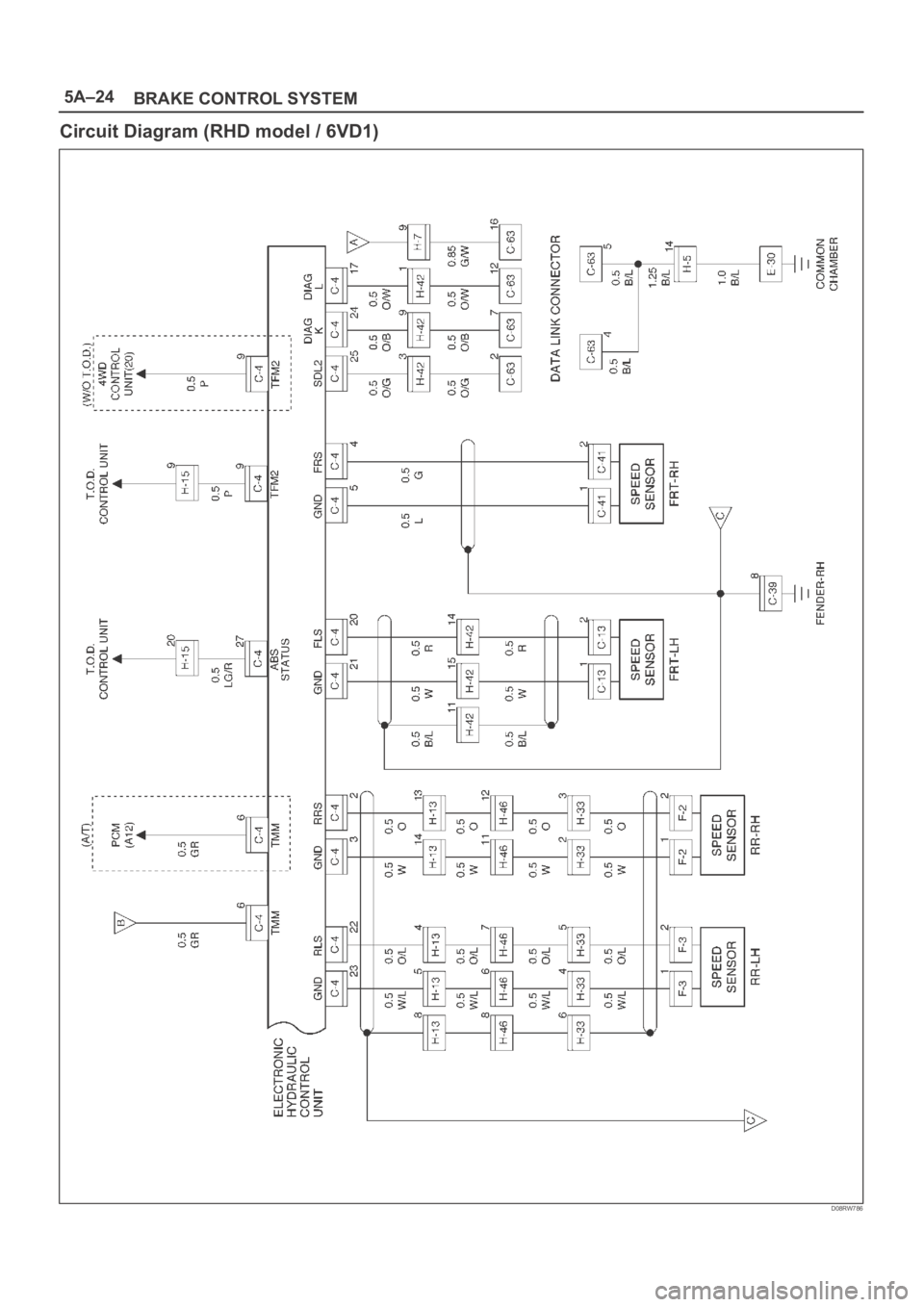

Circuit Diagram (RHD model / 6VD1)
D08RW786

Page 4375 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–25 BRAKE CONTROL SYSTEM
Circuit Diagram (RHD model / 6VD1)
D08RW827

Page 4376 of 6000

OPEL FRONTERA 1998  Workshop Manual 5A–26
BRAKE CONTROL SYSTEM
Circuit Diagram (RHD model / 6VE1 and 4JX1)
D08RW601
