DRIVE LINE CONTROL SYSTEM (TOD) 4B2–30

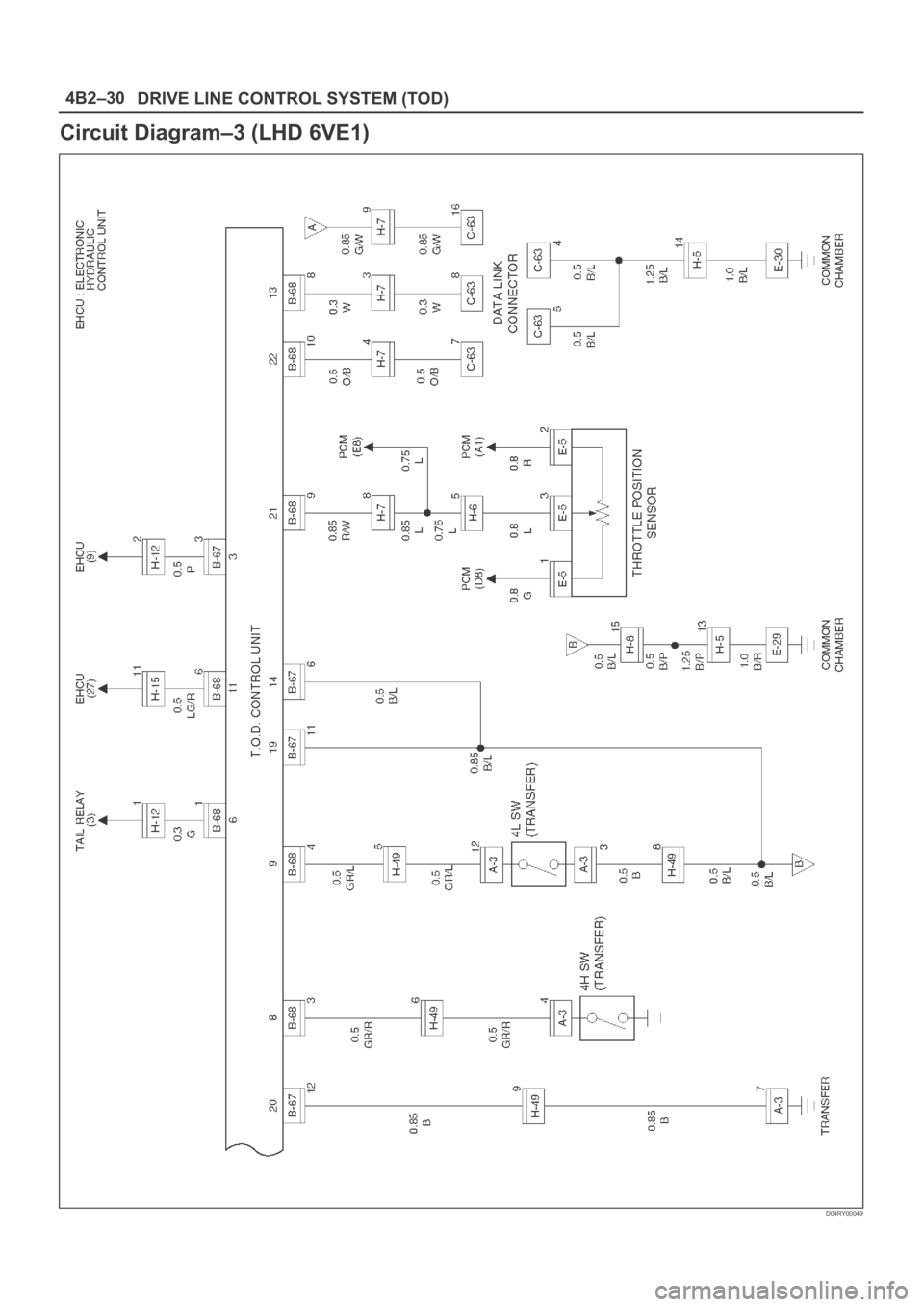

Circuit Diagram–3 (LHD 6VE1)
D04RY00049
Page 4114 of 6000
4B2–31 DRIVE LINE CONTROL SYSTEM (TOD)

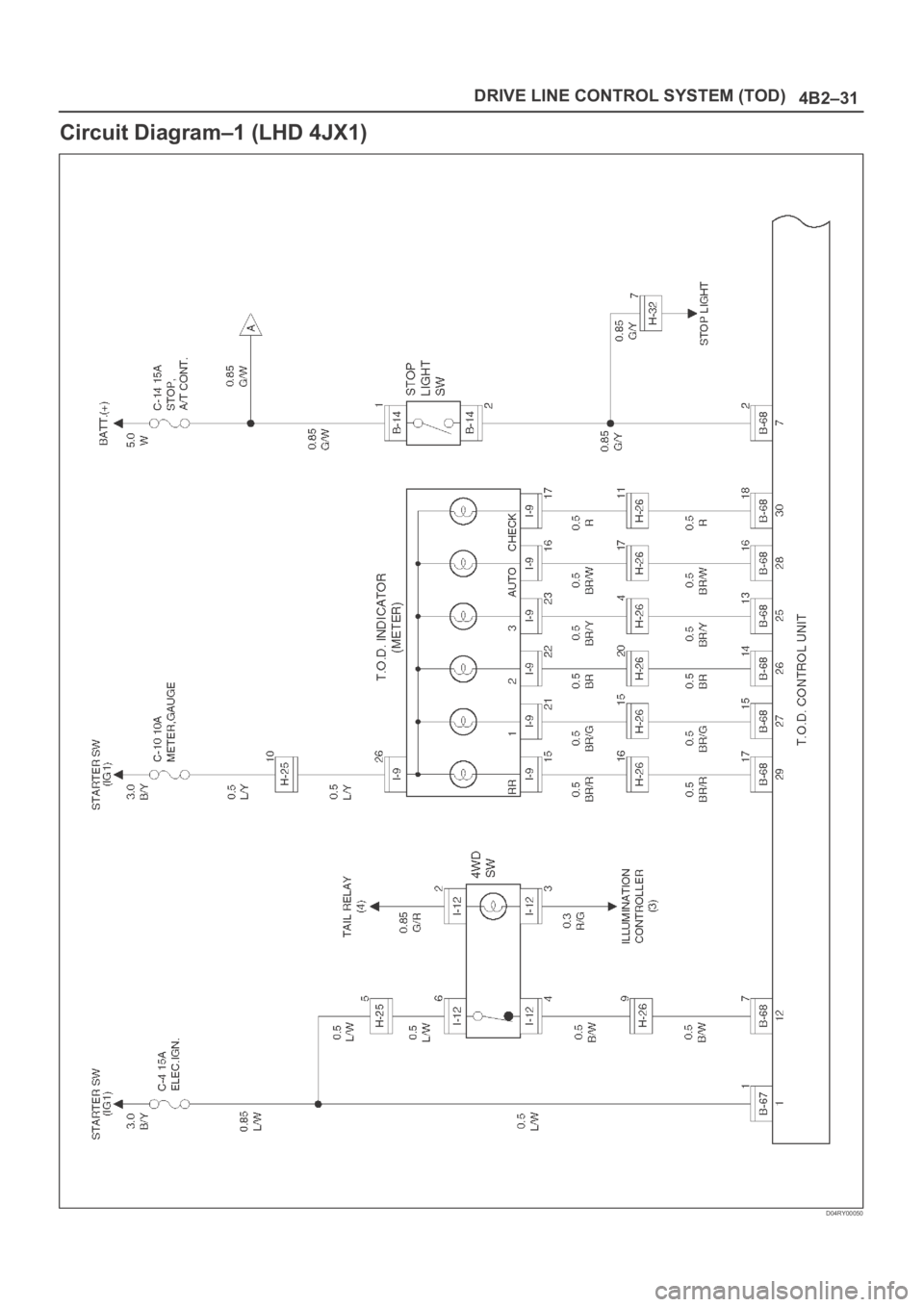

Circuit Diagram–1 (LHD 4JX1)
D04RY00050
Page 4115 of 6000
DRIVE LINE CONTROL SYSTEM (TOD) 4B2–32

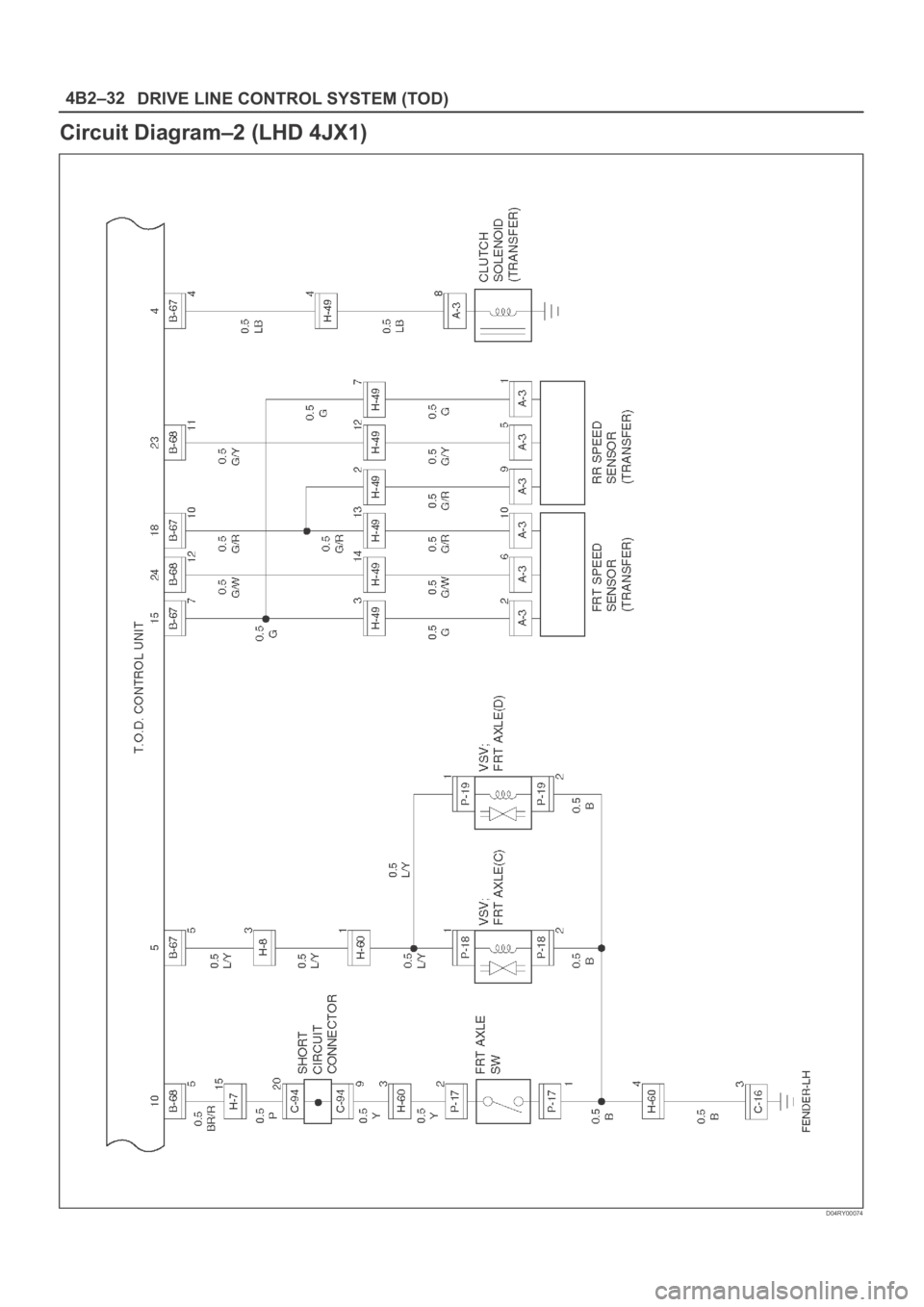

Circuit Diagram–2 (LHD 4JX1)
D04RY00074
Page 4116 of 6000
4B2–33 DRIVE LINE CONTROL SYSTEM (TOD)

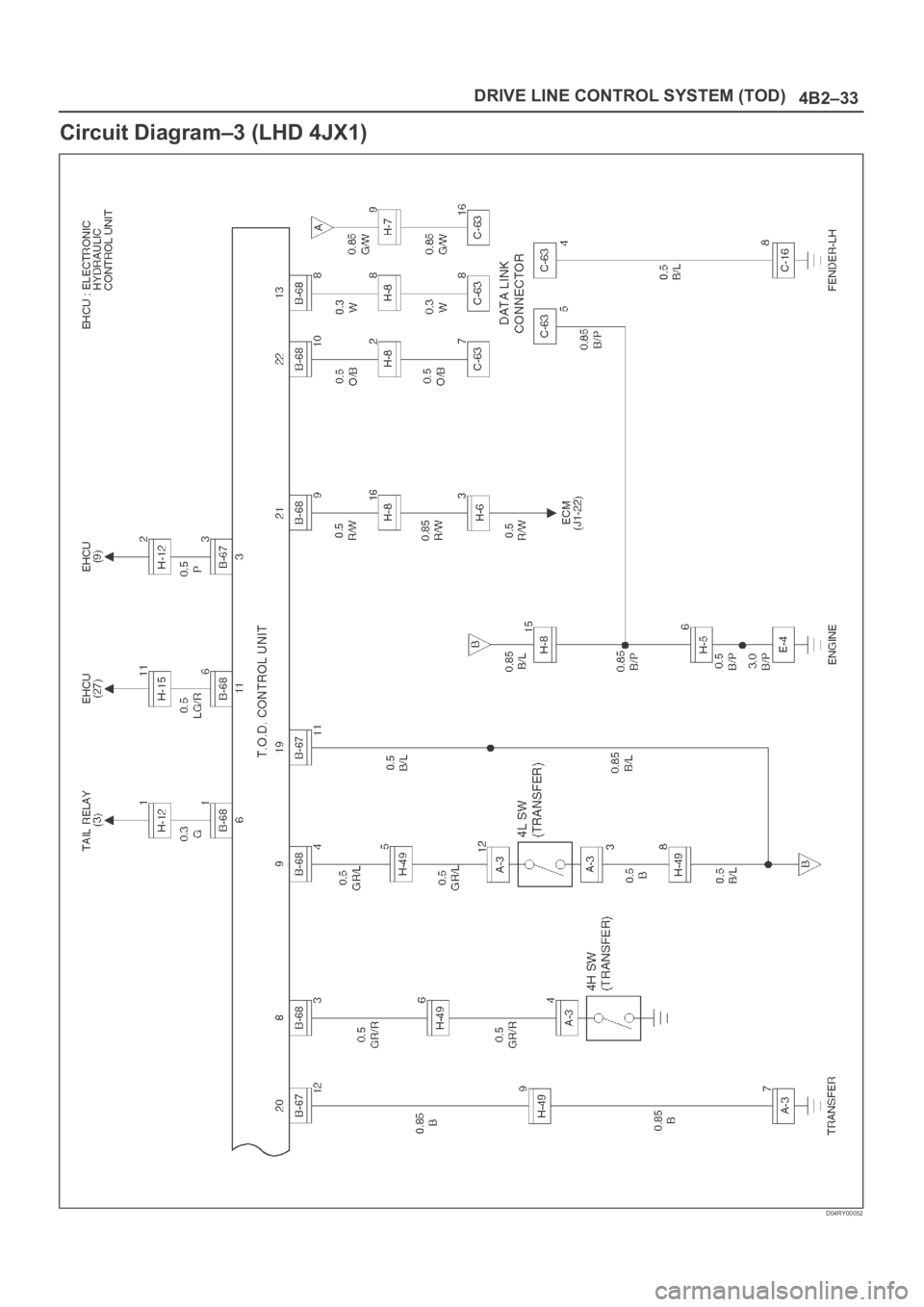

Circuit Diagram–3 (LHD 4JX1)
D04RY00052
Page 4117 of 6000
DRIVE LINE CONTROL SYSTEM (TOD) 4B2–34

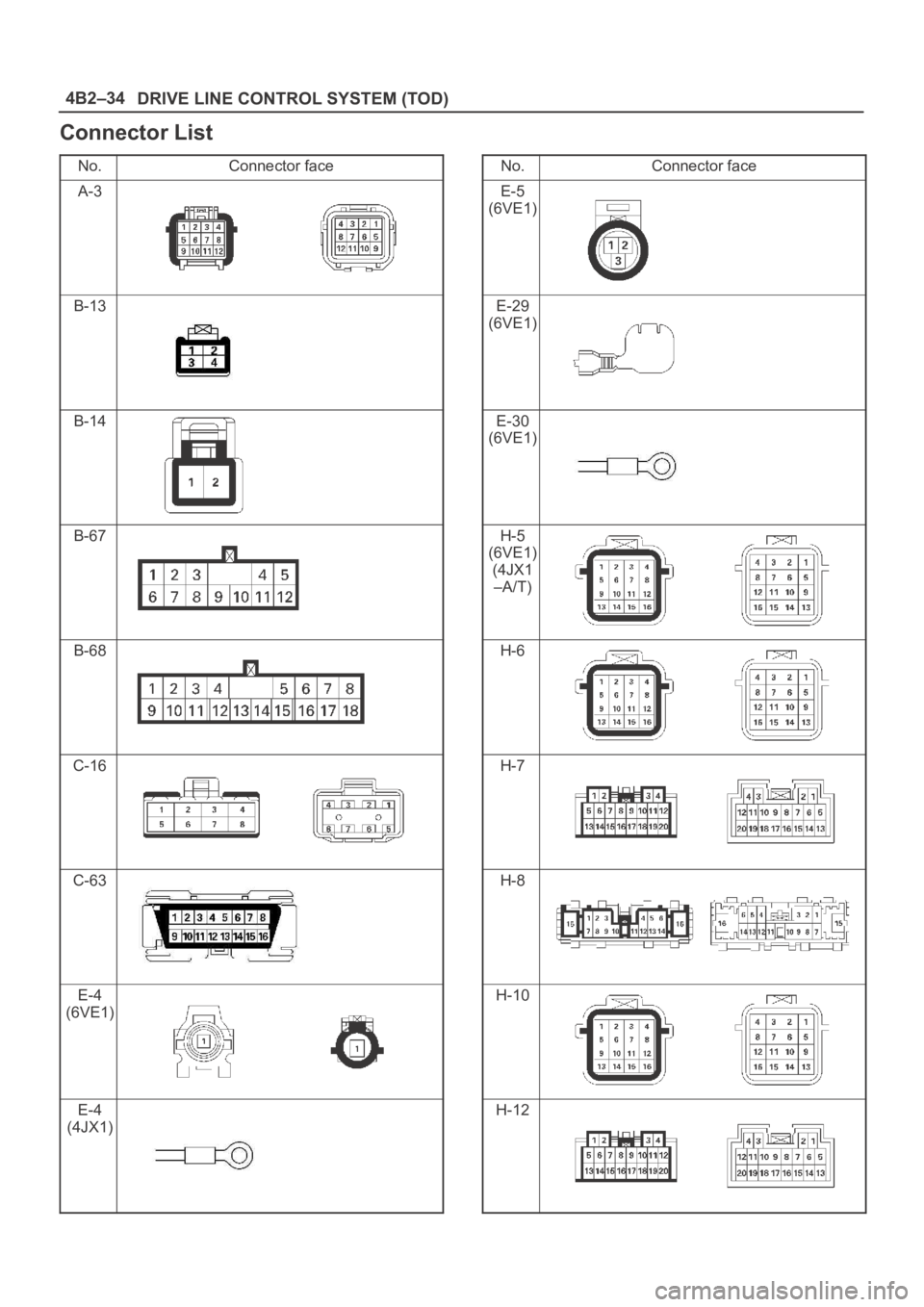

Connector List
No.Connector face
A-3
B-13
B-14
B-67
B-68
C-16
C-63
E-4
(6VE1)
E-4
(4JX1)
No.Connector face
E-5
(6VE1)
E-29
(6VE1)
E-30
(6VE1)
H-5
(6VE1)
(4JX1
–A/T)
H-6
H-7
H-8
H-10
H-12
Page 4118 of 6000
4B2–35 DRIVE LINE CONTROL SYSTEM (TOD)
No.Connector face
H-13
H-15
H-25
H-26
H-27
H-32
H-42
H-49
H-60
No.Connector face
I-9
I-12
M-22
M-23
M-24
P-17
(4JX1)
P-18
(4JX1)
P-19
(4JX1)
Page 4119 of 6000
DRIVE LINE CONTROL SYSTEM (TOD) 4B2–36
Checking Failed Pin
Connector Pin Assignment
ECU pin assignment
D04RW032
Page 4120 of 6000
4B2–37 DRIVE LINE CONTROL SYSTEM (TOD)
No.NAMECONTENTS
1VIGPower supply (IG)
2N.CNot used
34WD OUT4WD signal output
4SOL (+)Electromagnetic solenoid
5ADC (+)Axle disconnect output
6LIGHTING SWLighting SW input
7BRAKEBrake SW input
84H SW4H SW input
94L SW4L SW input
10AXEL SWAXEL SW input
11ABS INOperation signal input
12TOD SWTOD SW input
13DIAGSelf-diagnosis input
14D-G MAPD-G MAP recognition input (Only V6 engine)
15Ref.Vehicle speed sensor supply
16N.CNot used
17N.CNot used
18COM (–)Vehicle speed sensor GND
19S-GNDSensor GND
20P-GNDPower GND
21TPSThrottle position sensor
22TECH 2TECH 2 output
23Rer. SigRear vehicle speed sensor input
24Frt. SigFront vehicle speed sensor input
25IND.a4WD display signal a
26IND.b4WD display signal b
27IND.c4WD display signal c
28IND.AUTOAUTO display output
29IND RrRear display output
30CHECKTOD warning lamp
