1996 SUBARU LEGACY Service Repair Manual

Page 2833 of 2890

SUBARU LEGACY 1996  Service Repair Manual BU100-02B
103
6-3WIRING DIAGRAM
6. Wiring Diagram

Page 2834 of 2890

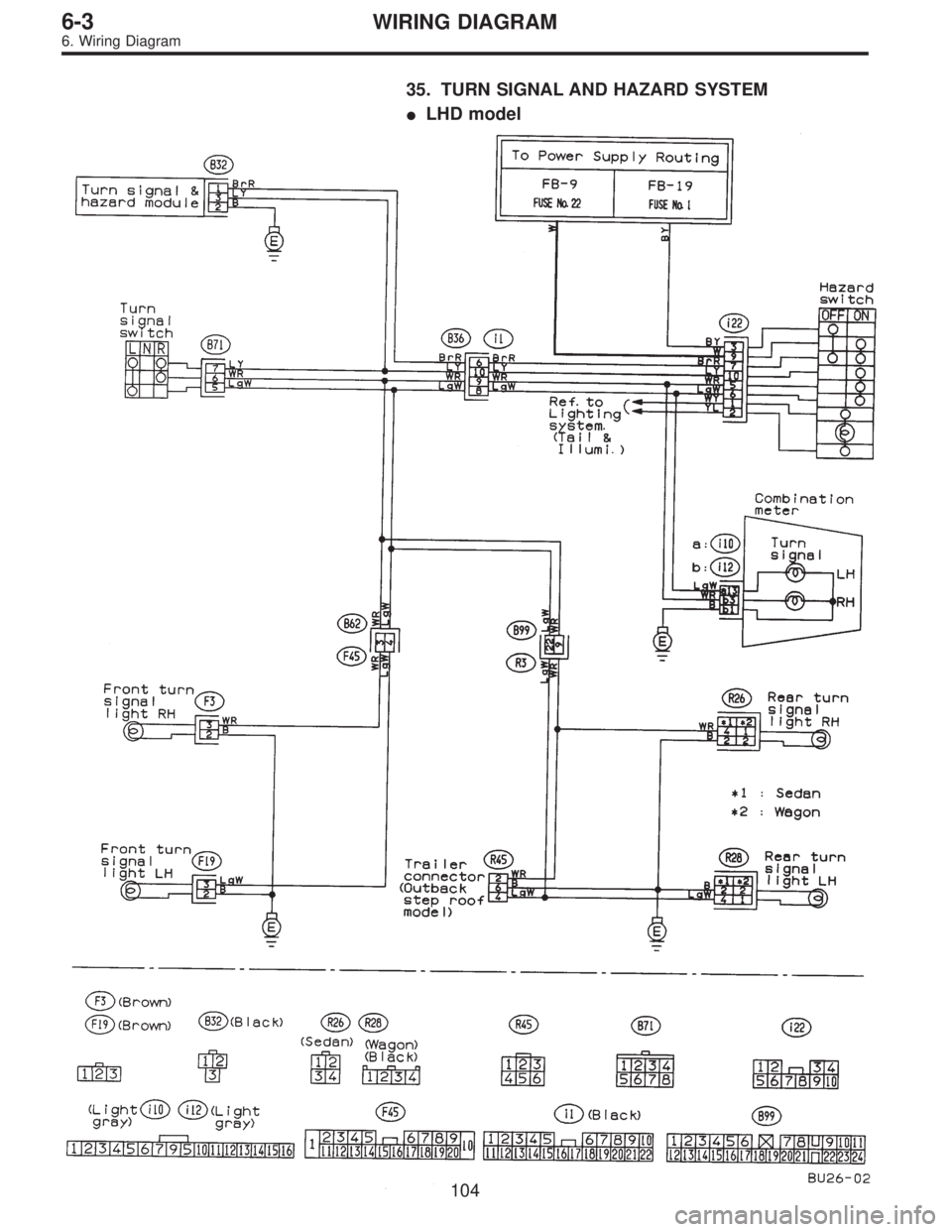

SUBARU LEGACY 1996  Service Repair Manual 35. TURN SIGNAL AND HAZARD SYSTEM
LHD model
104
6-3WIRING DIAGRAM
6. Wiring Diagram

Page 2835 of 2890

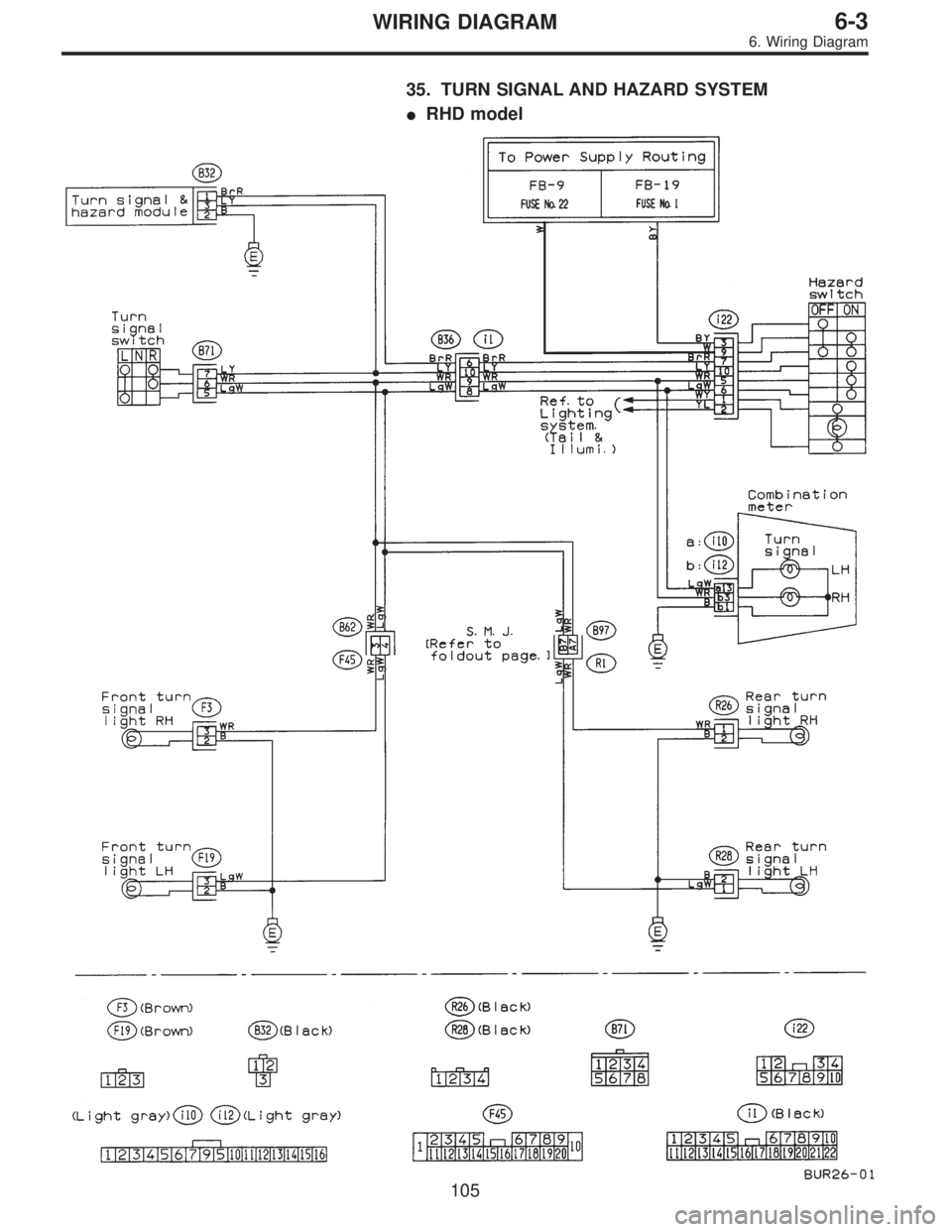

SUBARU LEGACY 1996  Service Repair Manual 35. TURN SIGNAL AND HAZARD SYSTEM
RHD model
105
6-3WIRING DIAGRAM
6. Wiring Diagram

Page 2836 of 2890

SUBARU LEGACY 1996  Service Repair Manual 36. SEAT HEATER SYSTEM
BU84-02
106
6-3WIRING DIAGRAM
6. Wiring Diagram

Page 2837 of 2890

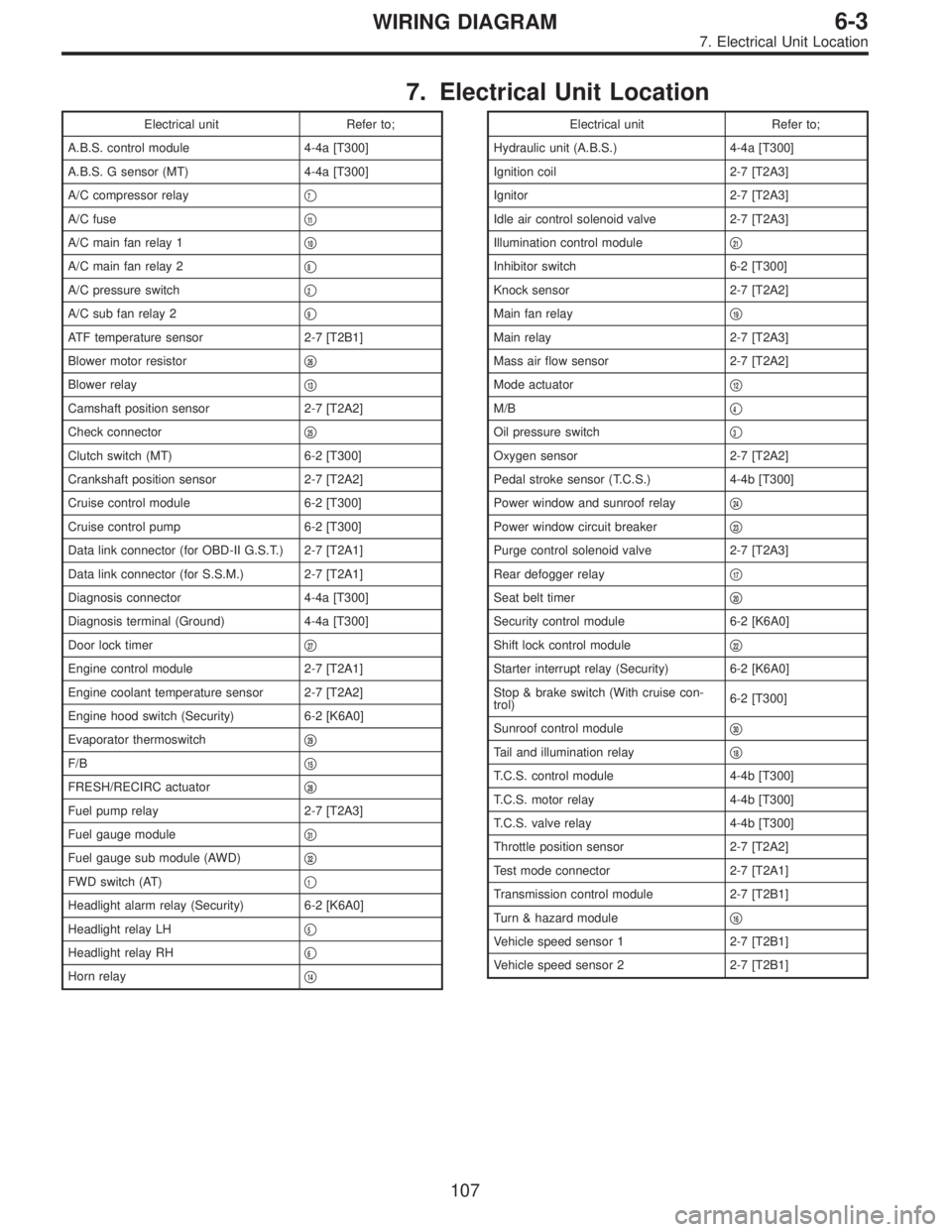

SUBARU LEGACY 1996  Service Repair Manual 7. Electrical Unit Location
Electrical unit Refer to;
A.B.S. control module 4-4a [T300]
A.B.S. G sensor (MT) 4-4a [T300]
A/C compressor relay
7
A/C fuse11
A/C main fan relay 110
A/C main fan relay

Page 2838 of 2890

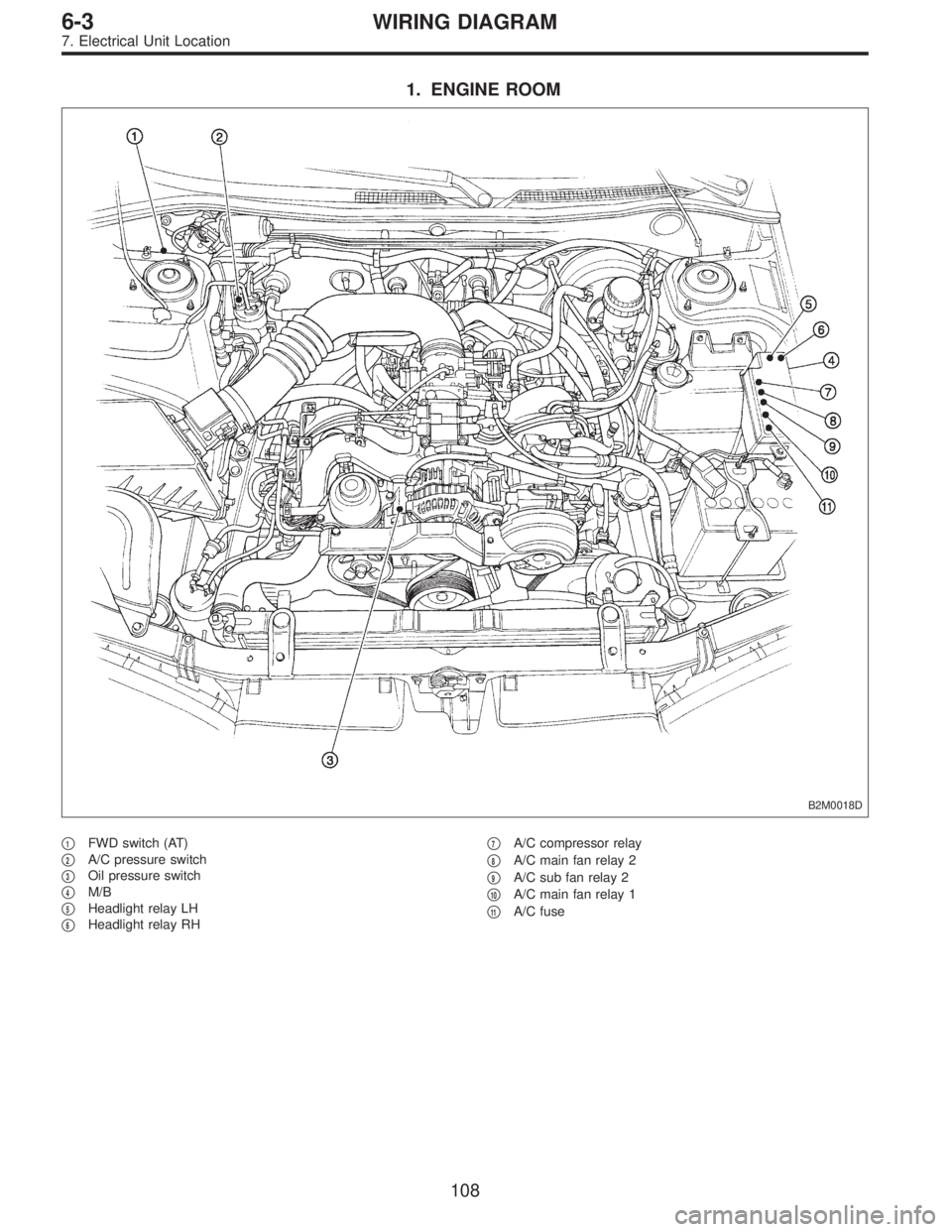

SUBARU LEGACY 1996  Service Repair Manual 1. ENGINE ROOM
B2M0018D
1FWD switch (AT)

2A/C pressure switch

3Oil pressure switch

4M/B

5Headlight relay LH

6Headlight relay RH
7A/C compressor relay

8A/C main fan relay 2

9A/C sub fan

Page 2839 of 2890

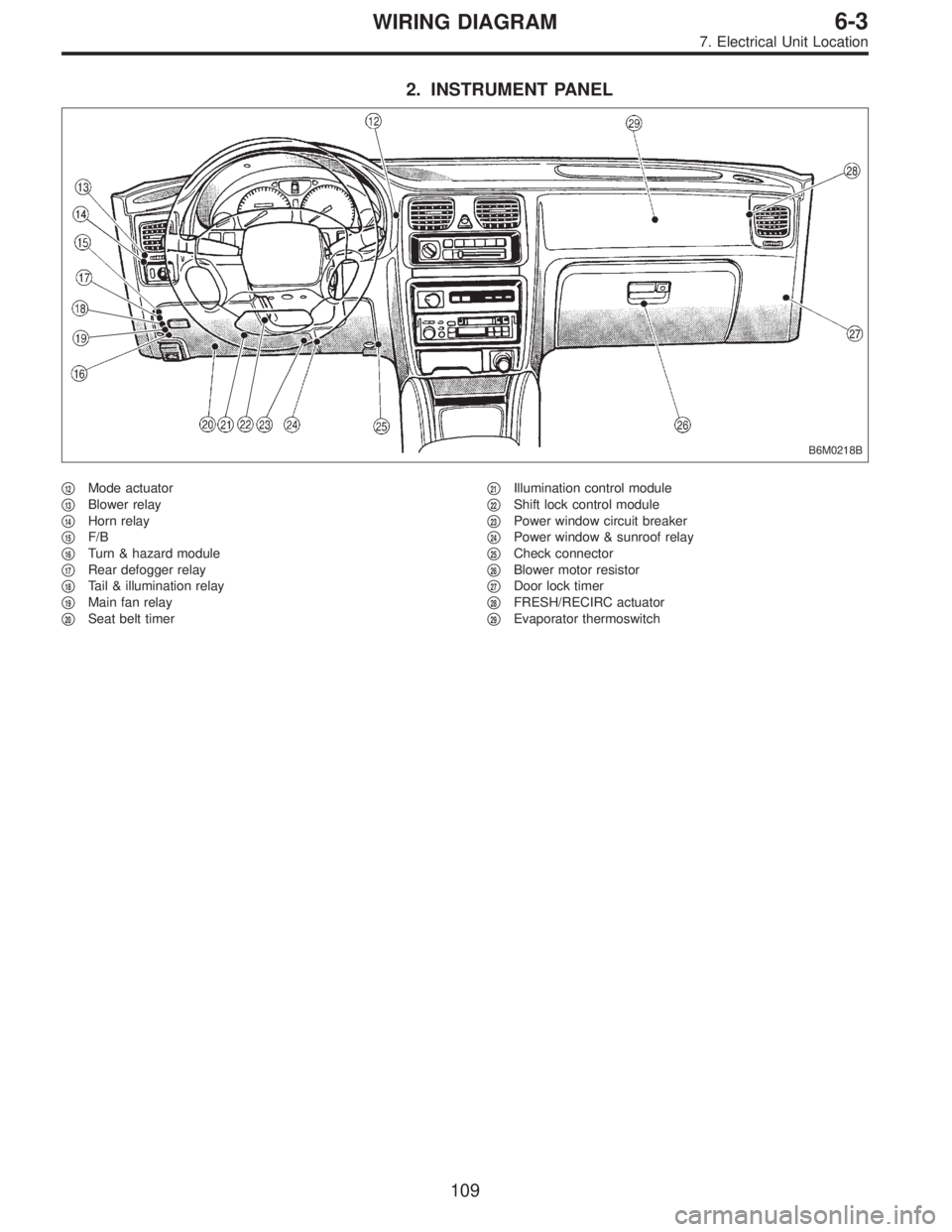

SUBARU LEGACY 1996  Service Repair Manual 2. INSTRUMENT PANEL
B6M0218B
12Mode actuator

13Blower relay

14Horn relay

15F/B

16Turn & hazard module

17Rear defogger relay

18Tail & illumination relay

19Main fan relay

20Seat belt ti

Page 2840 of 2890

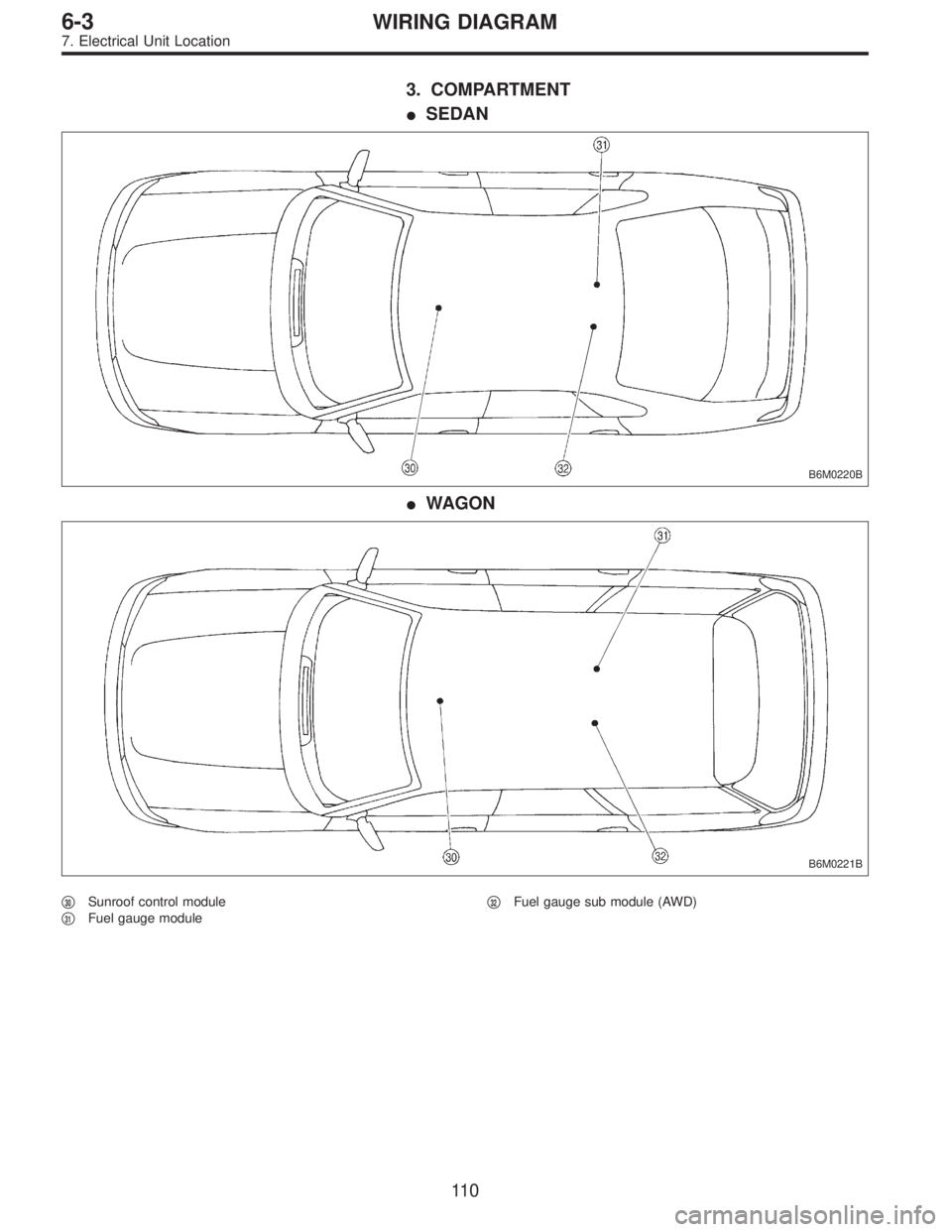

SUBARU LEGACY 1996  Service Repair Manual 3. COMPARTMENT
SEDAN
B6M0220B
WAGON
B6M0221B
30Sunroof control module

31Fuel gauge module
32Fuel gauge sub module (AWD)
11 0
6-3WIRING DIAGRAM
7. Electrical Unit Location
