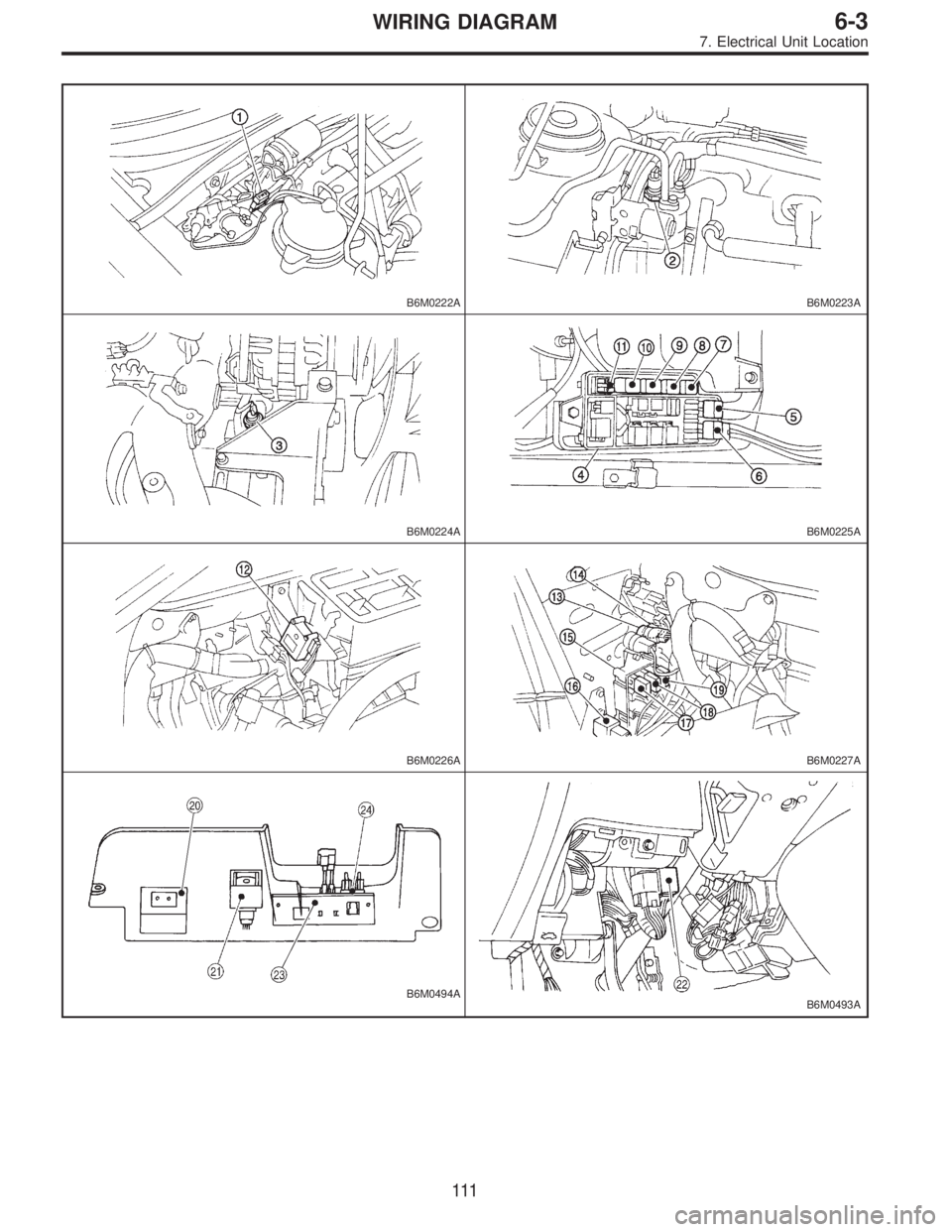

Page 2841 of 2890
B6M0222AB6M0223A
B6M0224AB6M0225A
B6M0226AB6M0227A
B6M0494AB6M0493A
111
6-3WIRING DIAGRAM
7. Electrical Unit Location

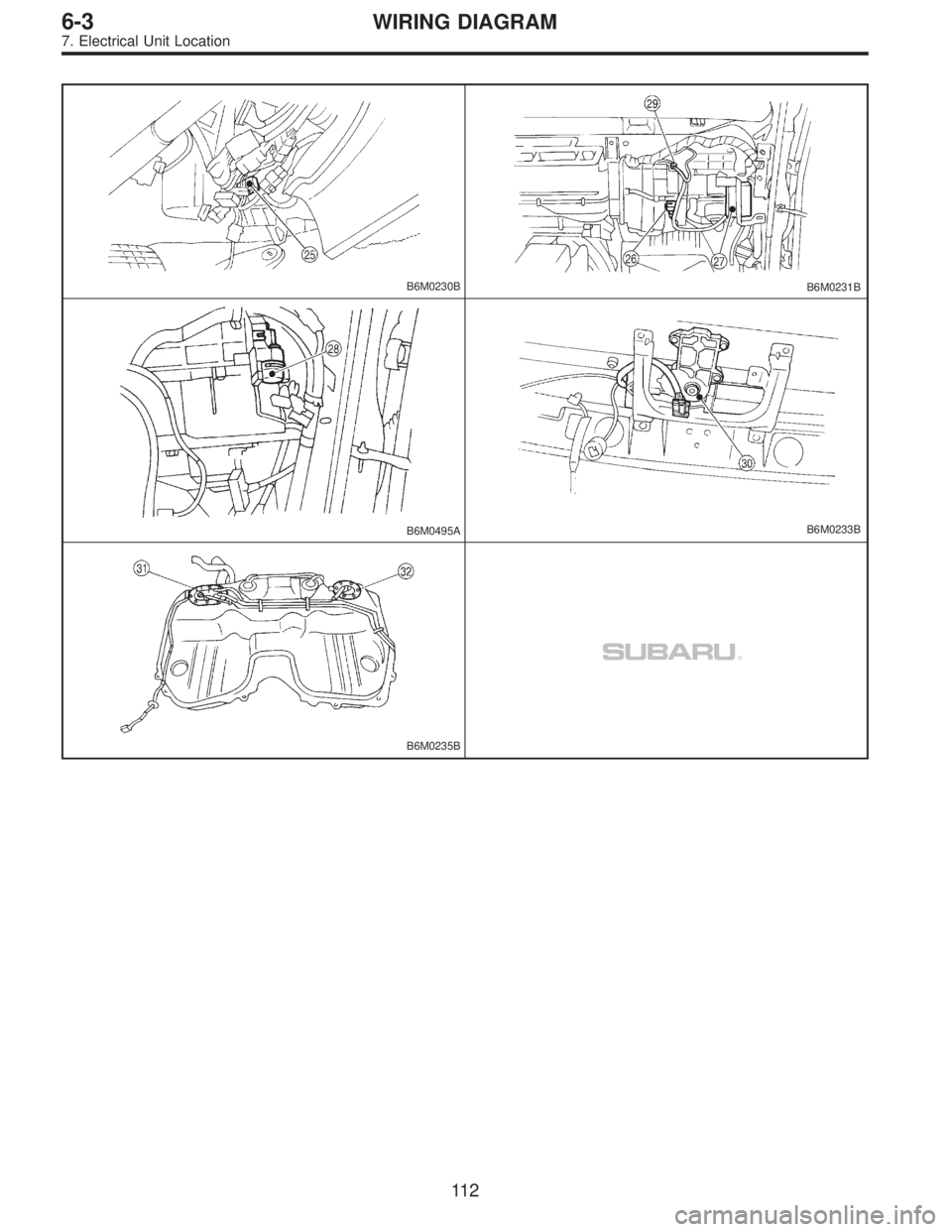

Page 2842 of 2890
B6M0230BB6M0231B
B6M0495AB6M0233B
B6M0235B
11 2
6-3WIRING DIAGRAM
7. Electrical Unit Location
Page 2843 of 2890
8. Electrical Wiring Harness and
Ground Point
B6M0267A
1Front wiring harness
2Engine wiring harness
3Room light cord
4Bulkhead wiring harness
5Instrument panel wiring harness
6Front door cord RH
7Rear door cord RH
8Rear wiring harness
9Trunk lid cord (Sedan)
10Rear defogger ground cord (Sedan)
11Fuel tank cord
12Rear door cord LH
13Front door cord LH
14Sunroof cord
15Floor wiring harness
16Transmission cord
17Rear gate cord (Wagon)
18Rear oxygen sensor cord
11 3
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2844 of 2890
1. FRONT WIRING HARNESS AND GROUND POINT
LHD model
EPA0100
11 4
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2845 of 2890

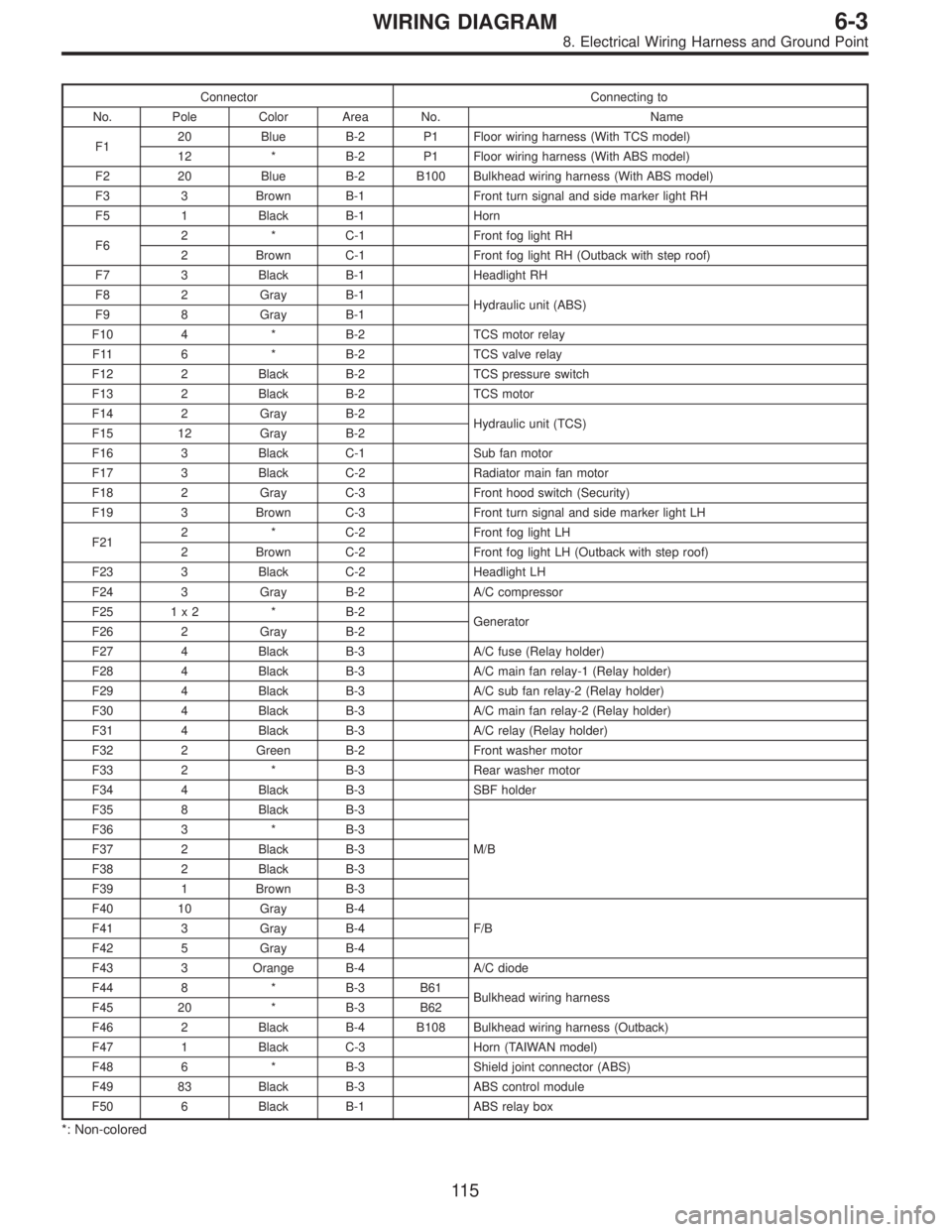

Connector Connecting to
No. Pole Color Area No. Name
F120 Blue B-2 P1 Floor wiring harness (With TCS model)
12 * B-2 P1 Floor wiring harness (With ABS model)
F2 20 Blue B-2 B100 Bulkhead wiring harness (With ABS model)
F3 3 Brown B-1 Front turn signal and side marker light RH
F5 1 Black B-1 Horn
F62 * C-1 Front fog light RH
2 Brown C-1 Front fog light RH (Outback with step roof)
F7 3 Black B-1 Headlight RH
F8 2 Gray B-1
Hydraulic unit (ABS)
F9 8 Gray B-1
F10 4 * B-2 TCS motor relay
F11 6 * B-2 TCS valve relay
F12 2 Black B-2 TCS pressure switch
F13 2 Black B-2 TCS motor
F14 2 Gray B-2
Hydraulic unit (TCS)
F15 12 Gray B-2
F16 3 Black C-1 Sub fan motor
F17 3 Black C-2 Radiator main fan motor
F18 2 Gray C-3 Front hood switch (Security)
F19 3 Brown C-3 Front turn signal and side marker light LH
F212 * C-2 Front fog light LH
2 Brown C-2 Front fog light LH (Outback with step roof)
F23 3 Black C-2 Headlight LH
F24 3 Gray B-2 A/C compressor
F25 1 x 2 * B-2
Generator
F26 2 Gray B-2
F27 4 Black B-3 A/C fuse (Relay holder)
F28 4 Black B-3 A/C main fan relay-1 (Relay holder)
F29 4 Black B-3 A/C sub fan relay-2 (Relay holder)
F30 4 Black B-3 A/C main fan relay-2 (Relay holder)
F31 4 Black B-3 A/C relay (Relay holder)
F32 2 Green B-2 Front washer motor
F33 2 * B-3 Rear washer motor
F34 4 Black B-3 SBF holder
F35 8 Black B-3
M/B F36 3 * B-3
F37 2 Black B-3
F38 2 Black B-3
F39 1 Brown B-3
F40 10 Gray B-4
F/B F41 3 Gray B-4
F42 5 Gray B-4
F43 3 Orange B-4 A/C diode
F44 8 * B-3 B61
Bulkhead wiring harness
F45 20 * B-3 B62
F46 2 Black B-4 B108 Bulkhead wiring harness (Outback)
F47 1 Black C-3 Horn (TAIWAN model)
F48 6 * B-3 Shield joint connector (ABS)
F49 83 Black B-3 ABS control module
F50 6 Black B-1 ABS relay box
*: Non-colored
11 5
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2846 of 2890
1. FRONT WIRING HARNESS AND GROUND POINT
RHD model
11 6
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2847 of 2890

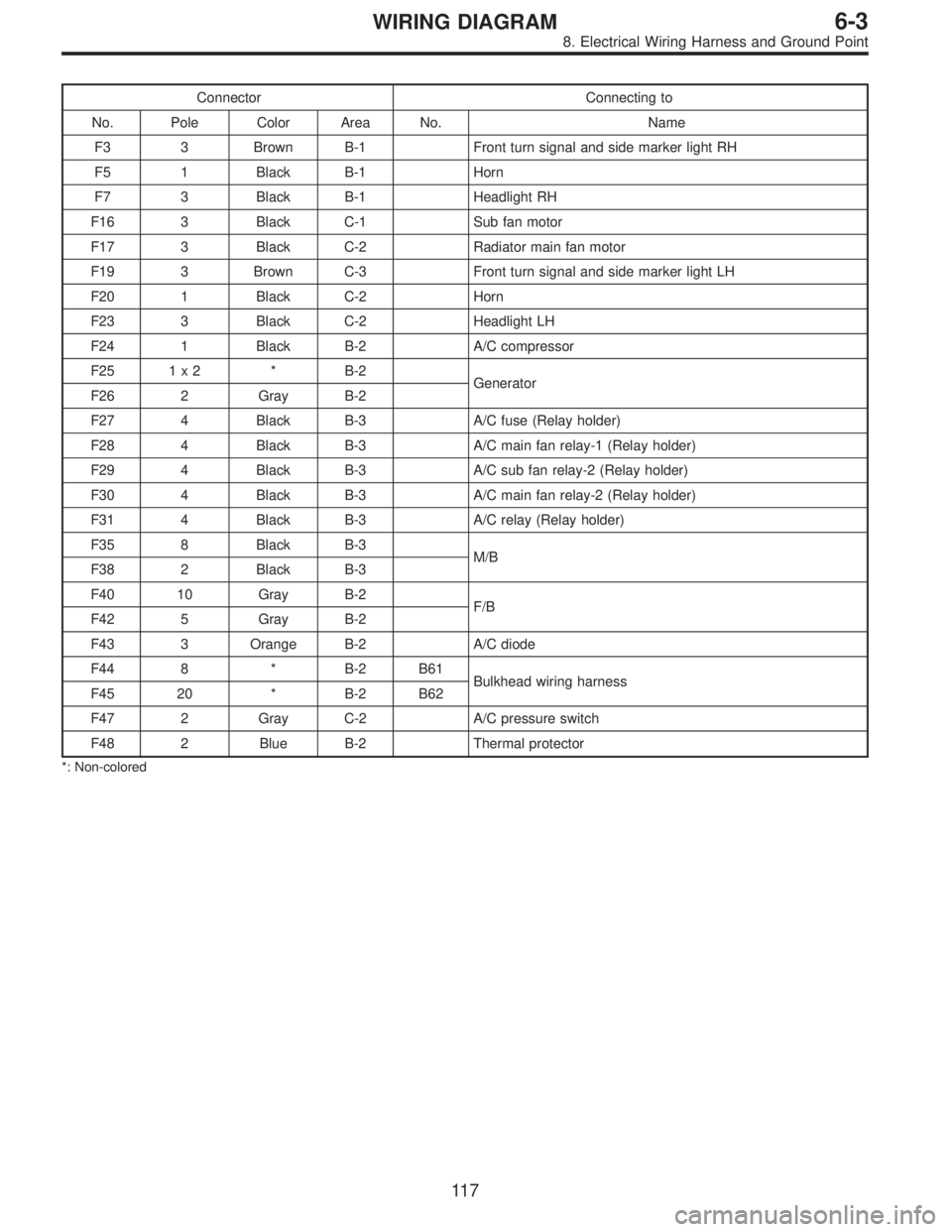

Connector Connecting to
No. Pole Color Area No. Name
F3 3 Brown B-1 Front turn signal and side marker light RH
F5 1 Black B-1 Horn
F7 3 Black B-1 Headlight RH
F16 3 Black C-1 Sub fan motor
F17 3 Black C-2 Radiator main fan motor
F19 3 Brown C-3 Front turn signal and side marker light LH
F20 1 Black C-2 Horn
F23 3 Black C-2 Headlight LH
F24 1 Black B-2 A/C compressor
F25 1 x 2 * B-2
Generator
F26 2 Gray B-2
F27 4 Black B-3 A/C fuse (Relay holder)
F28 4 Black B-3 A/C main fan relay-1 (Relay holder)
F29 4 Black B-3 A/C sub fan relay-2 (Relay holder)
F30 4 Black B-3 A/C main fan relay-2 (Relay holder)
F31 4 Black B-3 A/C relay (Relay holder)
F35 8 Black B-3
M/B
F38 2 Black B-3
F40 10 Gray B-2
F/B
F42 5 Gray B-2
F43 3 Orange B-2 A/C diode
F44 8 * B-2 B61
Bulkhead wiring harness
F45 20 * B-2 B62
F47 2 Gray C-2 A/C pressure switch
F48 2 Blue B-2 Thermal protector
*: Non-colored
11 7
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2848 of 2890
2. BULKHEAD WIRING HARNESS AND GROUND POINT (IN ENGINE ROOM)
LHD model
EPA0097
11 8
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
