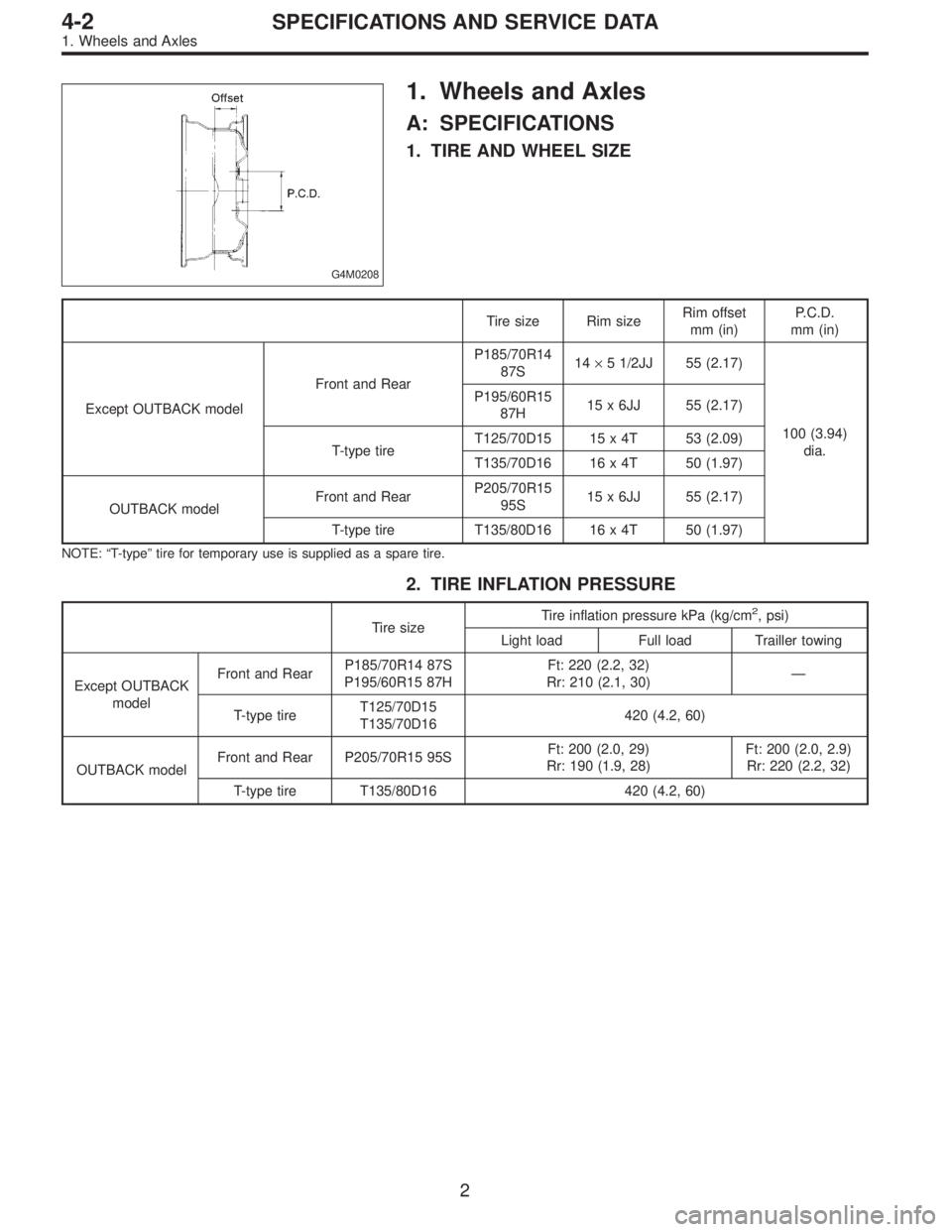

1. Wheels and Axles
A: SPECIFICATIONS
1. TIRE AND WHEEL SIZE
Tire size Rim sizeRim offset
mm (in)P.C.D.
mm (in)
Except OUTBACK modelFront and RearP185/70R14
87S14×5 1/2JJ 55 (2.17)
100 (3.94)
dia. P195/60R15
87H15 x 6JJ 55 (2.17)
T-type tireT125/70D15 15 x 4T 53 (2.09)
T135/70D16 16 x 4T 50 (1.97)
OUTBACK modelFront and RearP205/70R15
95S15 x 6JJ 55 (2.17)
T-type tire T135/80D16 16 x 4T 50 (1.97)
NOTE:“T-type”tire for temporary use is supplied as a spare tire.
2. TIRE INFLATION PRESSURE
Tire sizeTire inflation pressure kPa (kg/cm
2, psi)
Light load Full load Trailler towing
Except OUTBACK
modelFront and RearP185/70R14 87S
P195/60R15 87HFt: 220 (2.2, 32)
Rr: 210 (2.1, 30)—
T-type tireT125/70D15
T135/70D16420 (4.2, 60)
OUTBACK modelFront and Rear P205/70R15 95SFt: 200 (2.0, 29)
Rr: 190 (1.9, 28)Ft: 200 (2.0, 2.9)
Rr: 220 (2.2, 32)
T-type tire T135/80D16 420 (4.2, 60)
2
4-2SPECIFICATIONS AND SERVICE DATA
1. Wheels and Axles
Page 1050 of 2890

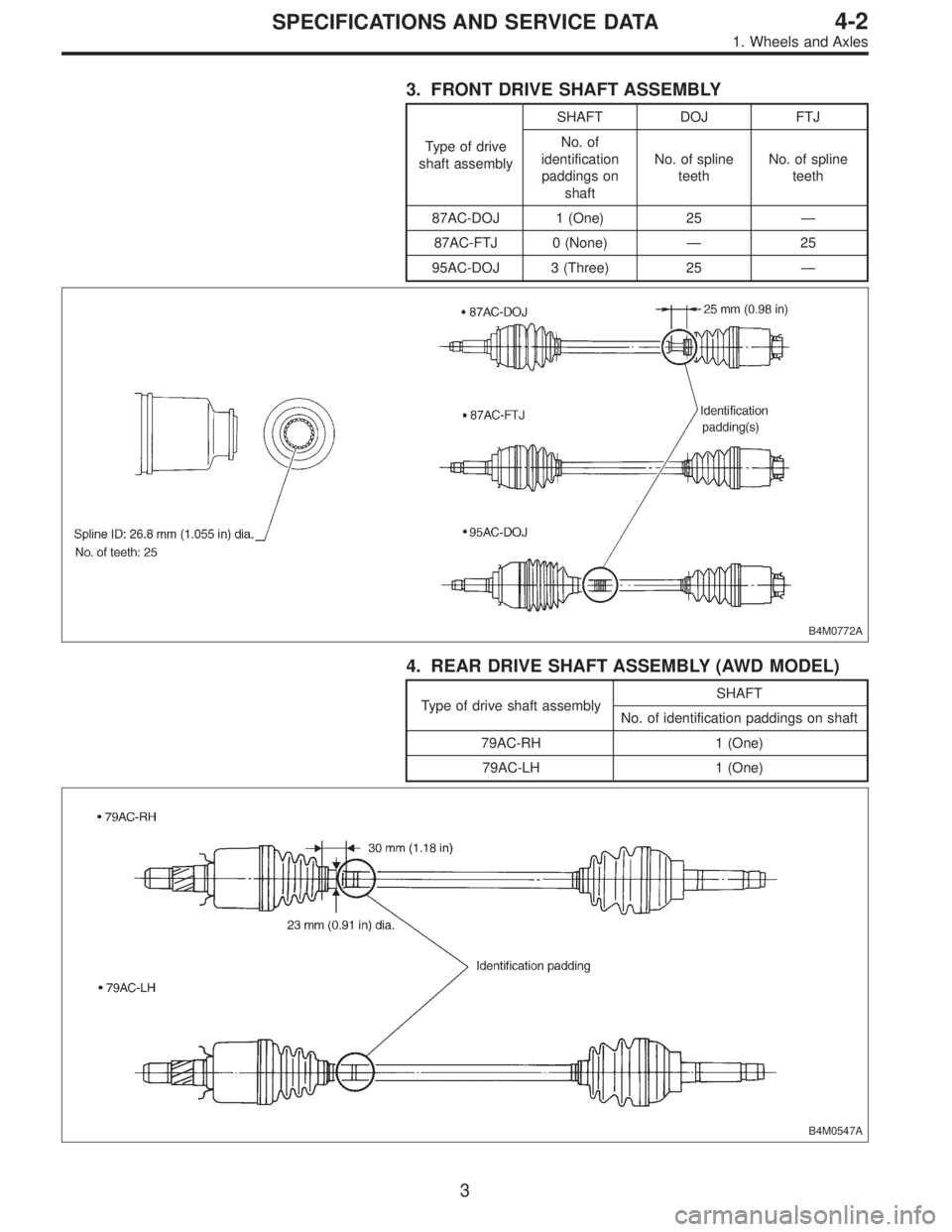

3. FRONT DRIVE SHAFT ASSEMBLY
Type of drive
shaft assemblySHAFT DOJ FTJ
No. of
identification
paddings on
shaftNo. of spline
teethNo. of spline
teeth
87AC-DOJ 1 (One) 25—
87AC-FTJ 0 (None)—25
95AC-DOJ 3 (Three) 25—
B4M0772A
4. REAR DRIVE SHAFT ASSEMBLY (AWD MODEL)
Type of drive shaft assemblySHAFT
No. of identification paddings on shaft
79AC-RH 1 (One)
79AC-LH 1 (One)
B4M0547A
3
4-2SPECIFICATIONS AND SERVICE DATA
1. Wheels and Axles
Page 1051 of 2890

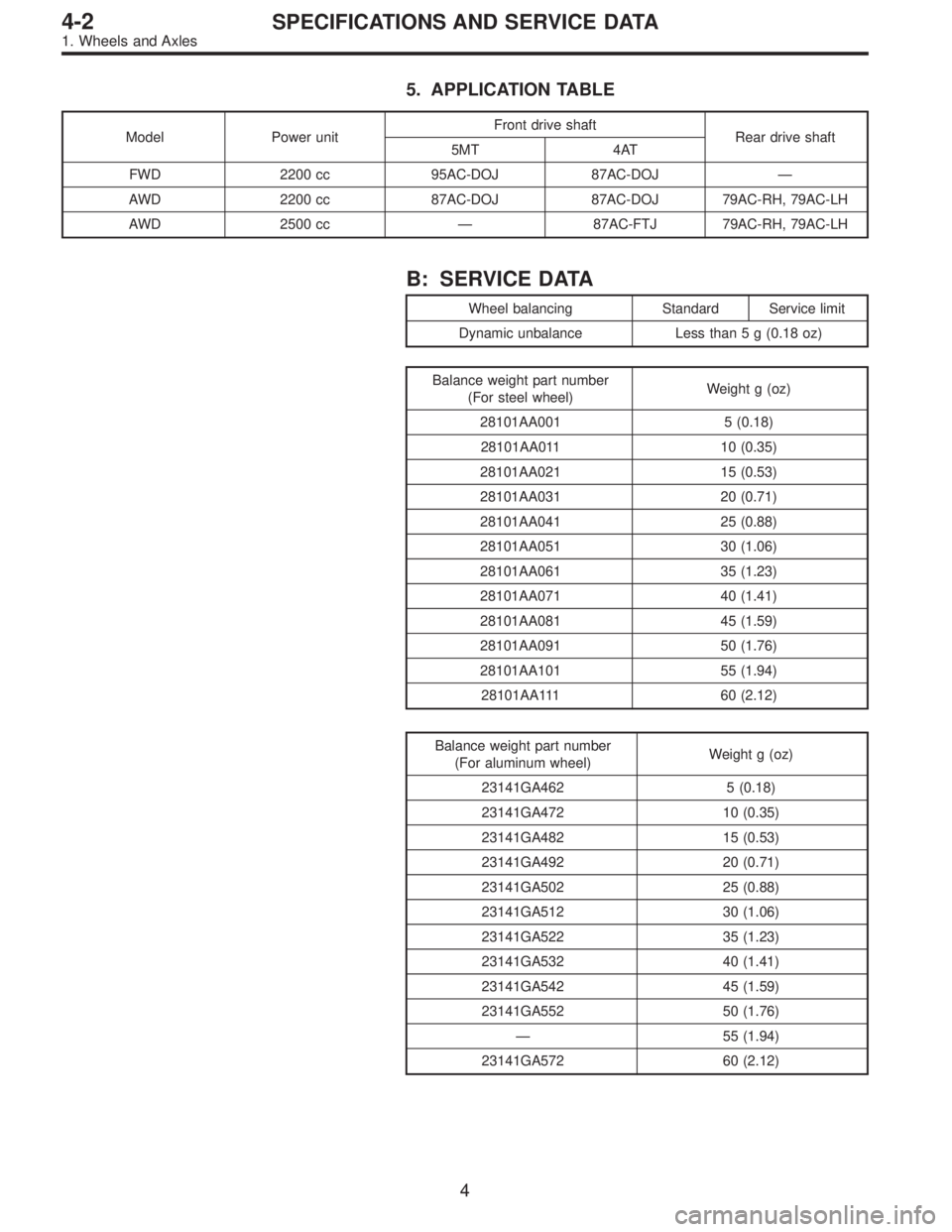

5. APPLICATION TABLE
Model Power unitFront drive shaft
Rear drive shaft
5MT 4AT
FWD 2200 cc 95AC-DOJ 87AC-DOJ—
AWD 2200 cc 87AC-DOJ 87AC-DOJ 79AC-RH, 79AC-LH
AWD 2500 cc—87AC-FTJ 79AC-RH, 79AC-LH
B: SERVICE DATA
Wheel balancing Standard Service limit
Dynamic unbalance Less than 5 g (0.18 oz)
Balance weight part number
(For steel wheel)Weight g (oz)
28101AA001 5 (0.18)
28101AA011 10 (0.35)
28101AA021 15 (0.53)
28101AA031 20 (0.71)
28101AA041 25 (0.88)
28101AA051 30 (1.06)
28101AA061 35 (1.23)
28101AA071 40 (1.41)
28101AA081 45 (1.59)
28101AA091 50 (1.76)
28101AA101 55 (1.94)
28101AA111 60 (2.12)
Balance weight part number
(For aluminum wheel)Weight g (oz)
23141GA462 5 (0.18)
23141GA472 10 (0.35)
23141GA482 15 (0.53)
23141GA492 20 (0.71)
23141GA502 25 (0.88)
23141GA512 30 (1.06)
23141GA522 35 (1.23)
23141GA532 40 (1.41)
23141GA542 45 (1.59)
23141GA552 50 (1.76)
—55 (1.94)
23141GA572 60 (2.12)
4
4-2SPECIFICATIONS AND SERVICE DATA
1. Wheels and Axles
Page 1052 of 2890
1. Front Axle
1. 2200 cc
H4M0999A
1Spring pin
2Baffle plate (DOJ)
3Outer race (DOJ)
4Snap ring
5Inner race (DOJ)
6Ball
7Cage
8Circlip
9Boot band
10Boot (DOJ)
11Boot (UFJ)
12UFJ ASSY
13Baffle plate
14Oil seal (IN)
15Snap ring
16Bearing
17Housing
18Oil seal (OUT)
19Tone wheel
20Hub bolt
21Hub
22Axle nut
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 13±3 (1.3±0.3, 9.4±2.2)
T2: 186±20 (19±2, 137±14)
5
4-2COMPONENT PARTS
1. Front Axle
Page 1053 of 2890

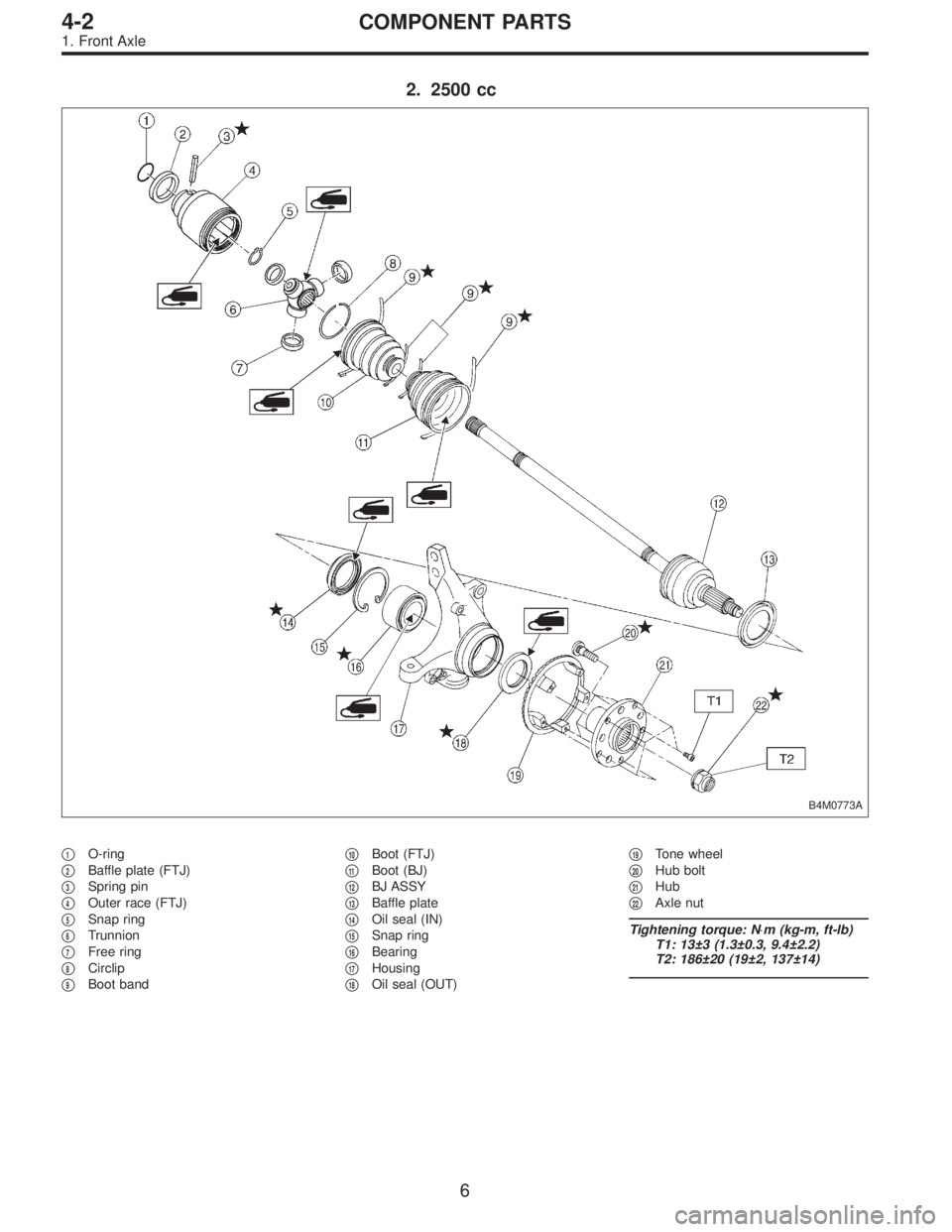

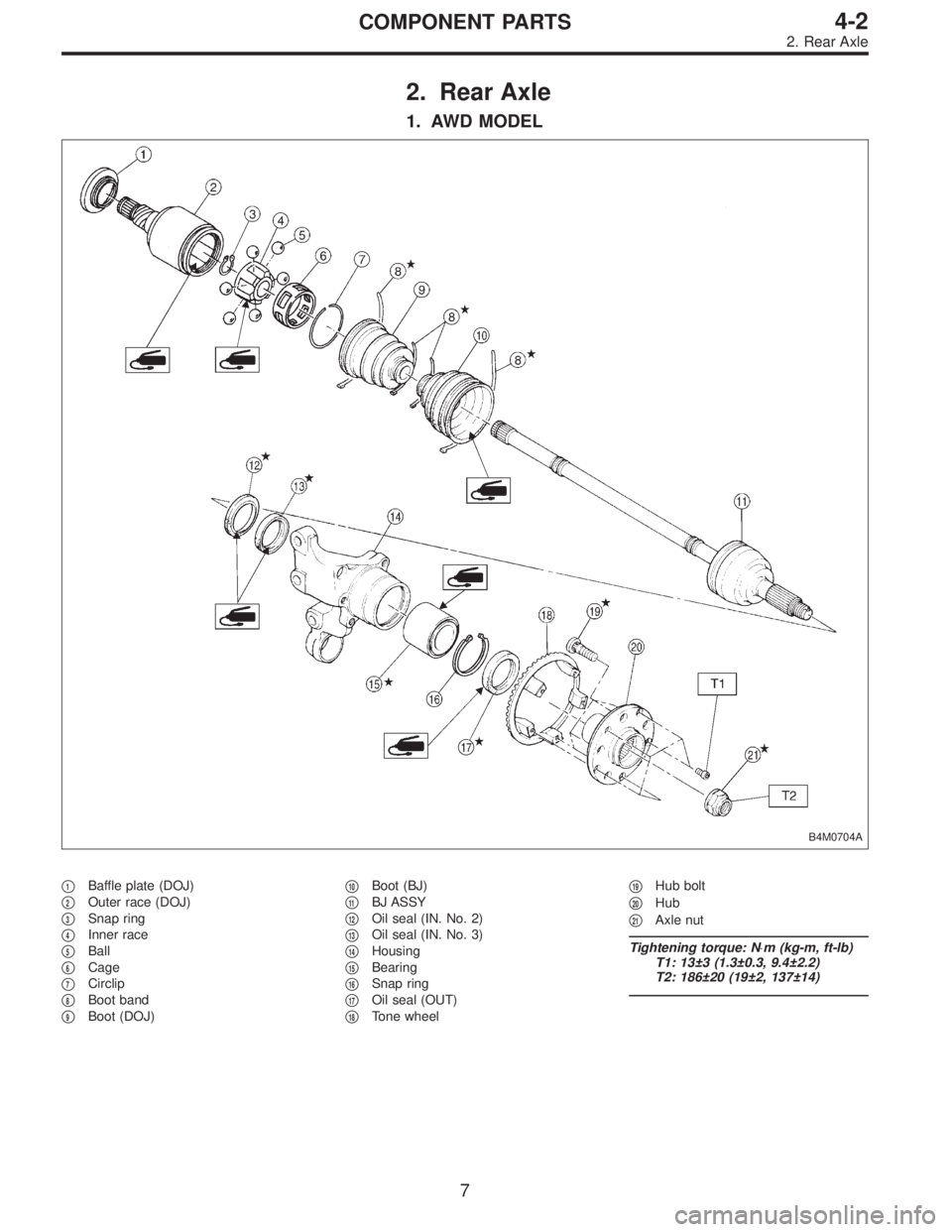

2. 2500 cc
B4M0773A
1O-ring
2Baffle plate (FTJ)
3Spring pin
4Outer race (FTJ)
5Snap ring
6Trunnion
7Free ring
8Circlip
9Boot band
10Boot (FTJ)
11Boot (BJ)
12BJ ASSY
13Baffle plate
14Oil seal (IN)
15Snap ring
16Bearing
17Housing
18Oil seal (OUT)
19Tone wheel
20Hub bolt
21Hub
22Axle nut
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 13±3 (1.3±0.3, 9.4±2.2)
T2: 186±20 (19±2, 137±14)
6
4-2COMPONENT PARTS
1. Front Axle
Page 1054 of 2890

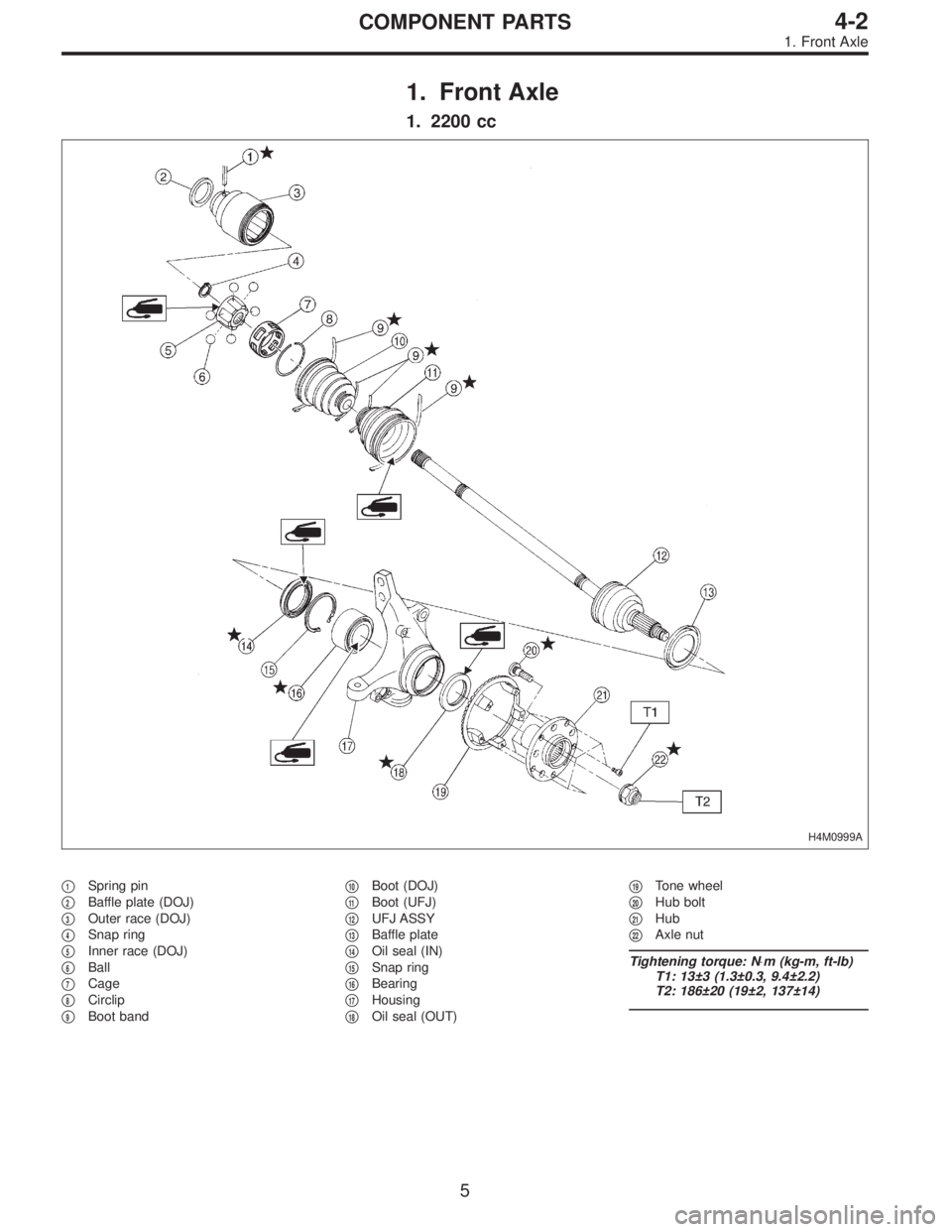

2. Rear Axle
1. AWD MODEL
B4M0704A
1Baffle plate (DOJ)
2Outer race (DOJ)
3Snap ring
4Inner race
5Ball
6Cage
7Circlip
8Boot band
9Boot (DOJ)
10Boot (BJ)
11BJ ASSY
12Oil seal (IN. No. 2)
13Oil seal (IN. No. 3)
14Housing
15Bearing
16Snap ring
17Oil seal (OUT)
18Tone wheel
19Hub bolt
20Hub
21Axle nut
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 13±3 (1.3±0.3, 9.4±2.2)
T2: 186±20 (19±2, 137±14)
7
4-2COMPONENT PARTS
2. Rear Axle
Page 1055 of 2890

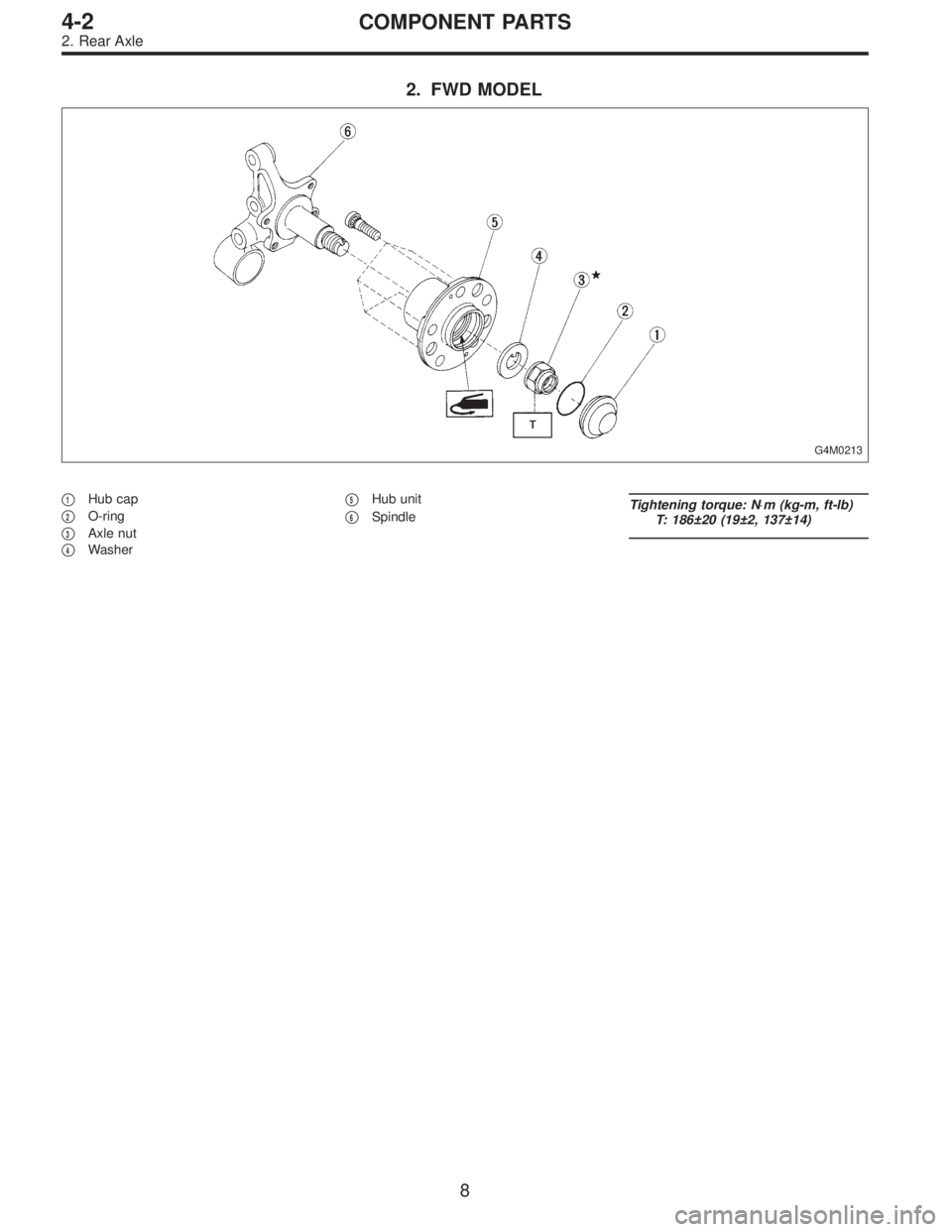

2. FWD MODEL
G4M0213
1Hub cap
2O-ring
3Axle nut
4Washer
5Hub unit
6SpindleTightening torque: N⋅m (kg-m, ft-lb)
T: 186±20 (19±2, 137±14)
8
4-2COMPONENT PARTS
2. Rear Axle
Page 1056 of 2890
1. Front Axle
A: REMOVAL
1) Disconnect ground cable from battery.
2) Jack-up vehicle, support it with safety stands, and
remove front wheels.
G4M0214
3) Unlock axle nut.
4) Remove axle nut using a socket wrench.
CAUTION:
Be sure to loose and retighten axle nut after removing
wheel from vehicle. Failure to follow this rule may dam-
age wheel bearings.
G4M0215
5) Remove stabilizer link.
G4M0216
6) Remove DOJ from transmission spindle.
7) Remove front drive shaft assembly from hub. If it is hard
to remove, use STs.
ST1 926470000 AXLE SHAFT PULLER
ST2 927140000 PLATE
CAUTION:
Be careful not to damage oil seal lip when removing
front drive shaft.
When replacing front drive shaft, also replace inner
oil seal.
8) Remove disc brake caliper from housing, and suspend
it from strut using a wire.
9
4-2SERVICE PROCEDURE
1. Front Axle
