1996 SUBARU LEGACY Service Repair Manual

Page 2849 of 2890

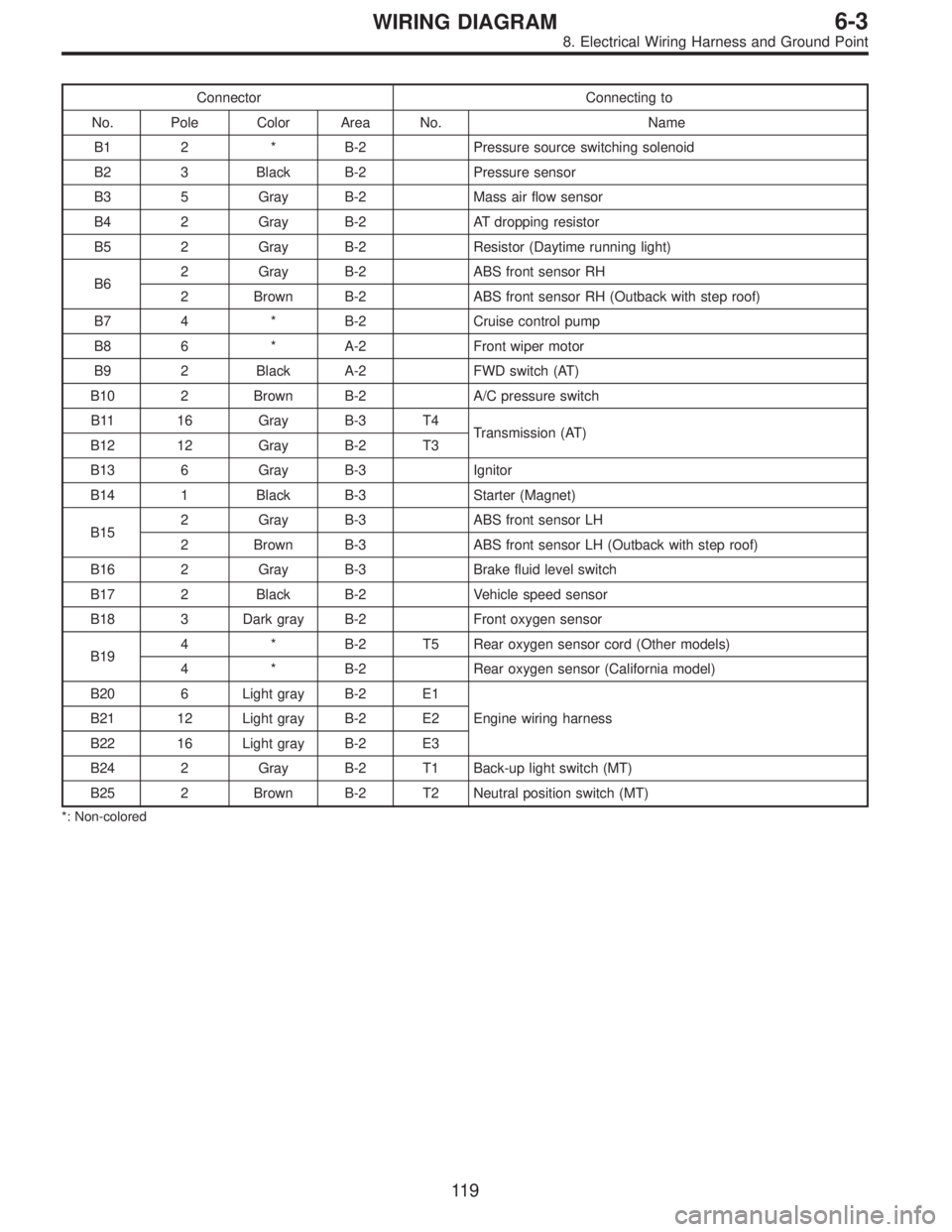

SUBARU LEGACY 1996  Service Repair Manual Connector Connecting to
No. Pole Color Area No. Name
B1 2 * B-2 Pressure source switching solenoid
B2 3 Black B-2 Pressure sensor
B3 5 Gray B-2 Mass air flow sensor
B4 2 Gray B-2 AT dropping resistor

Page 2850 of 2890

SUBARU LEGACY 1996  Service Repair Manual 2. BULKHEAD WIRING HARNESS AND GROUND POINT (IN ENGINE ROOM)
RHD model
EPA0097
120
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point

Page 2851 of 2890

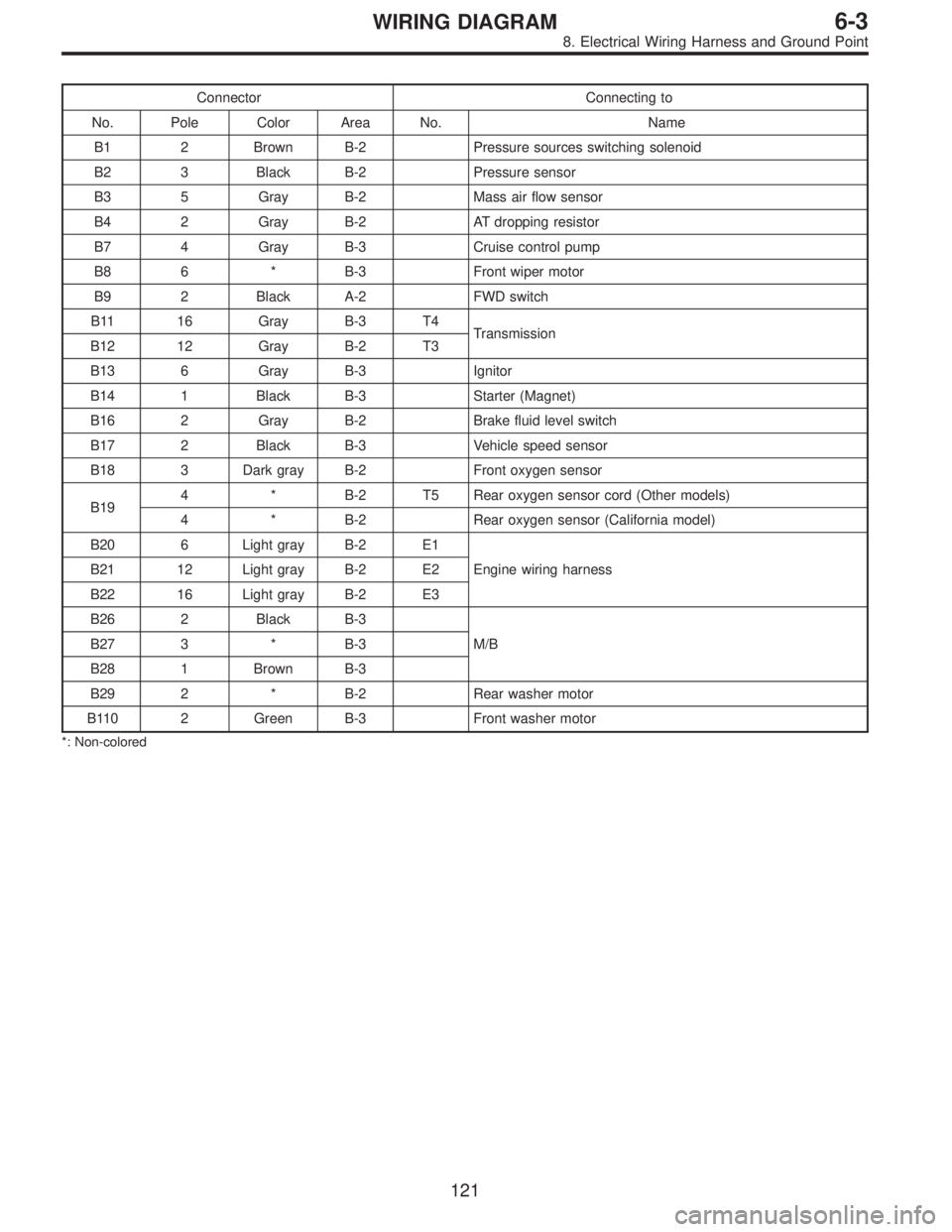

SUBARU LEGACY 1996  Service Repair Manual Connector Connecting to
No. Pole Color Area No. Name
B1 2 Brown B-2 Pressure sources switching solenoid
B2 3 Black B-2 Pressure sensor
B3 5 Gray B-2 Mass air flow sensor
B4 2 Gray B-2 AT dropping resi

Page 2852 of 2890

SUBARU LEGACY 1996  Service Repair Manual 3. ENGINE WIRING HARNESS, TRANSMISSION CORD AND GROUND POINT
EPA0033
122
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point

Page 2853 of 2890

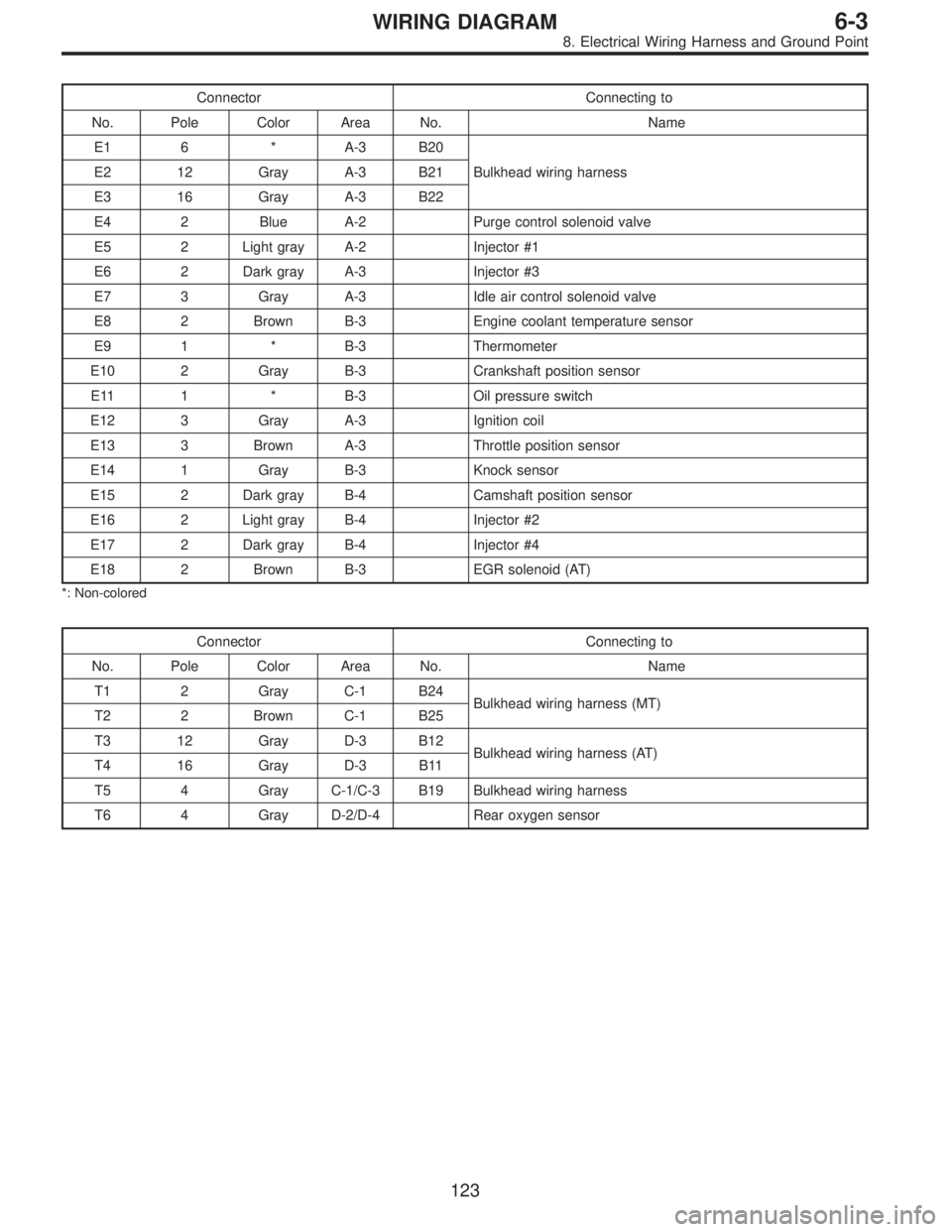

SUBARU LEGACY 1996  Service Repair Manual Connector Connecting to
No. Pole Color Area No. Name
E1 6 * A-3 B20
Bulkhead wiring harness E2 12 Gray A-3 B21
E3 16 Gray A-3 B22
E4 2 Blue A-2 Purge control solenoid valve
E5 2 Light gray A-2 Injecto

Page 2854 of 2890

SUBARU LEGACY 1996  Service Repair Manual 4. BULKHEAD WIRING HARNESS (IN COMPARTMENT)
LHD model
124
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point

Page 2855 of 2890

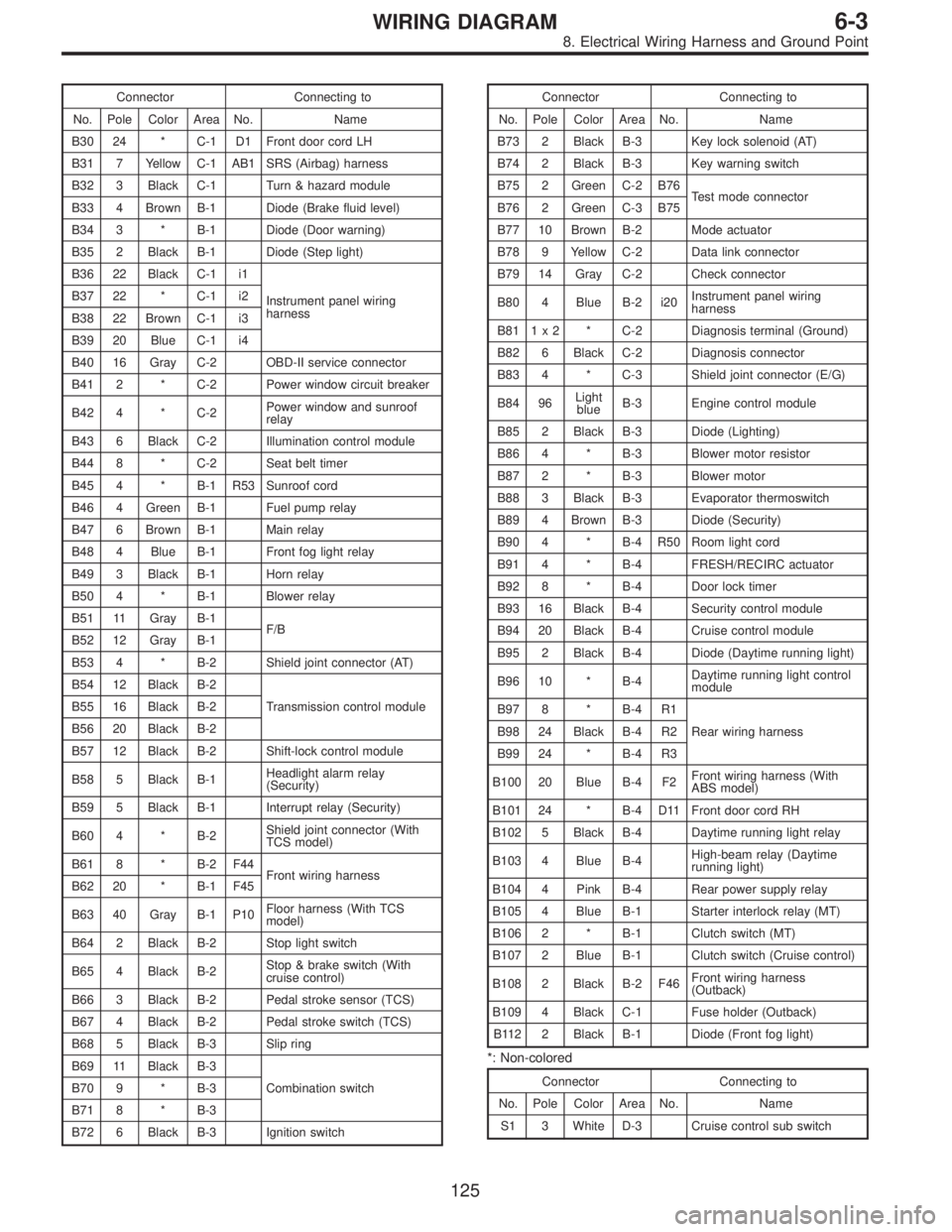

SUBARU LEGACY 1996  Service Repair Manual Connector Connecting to
No. Pole Color Area No. Name
B30 24 * C-1 D1 Front door cord LH
B31 7 Yellow C-1 AB1 SRS (Airbag) harness
B32 3 Black C-1 Turn & hazard module
B33 4 Brown B-1 Diode (Brake flui

Page 2856 of 2890

SUBARU LEGACY 1996  Service Repair Manual 4. BULKHEAD WIRING HARNESS (IN COMPARTMENT)
RHD model
126
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
