Page 1217 of 2890

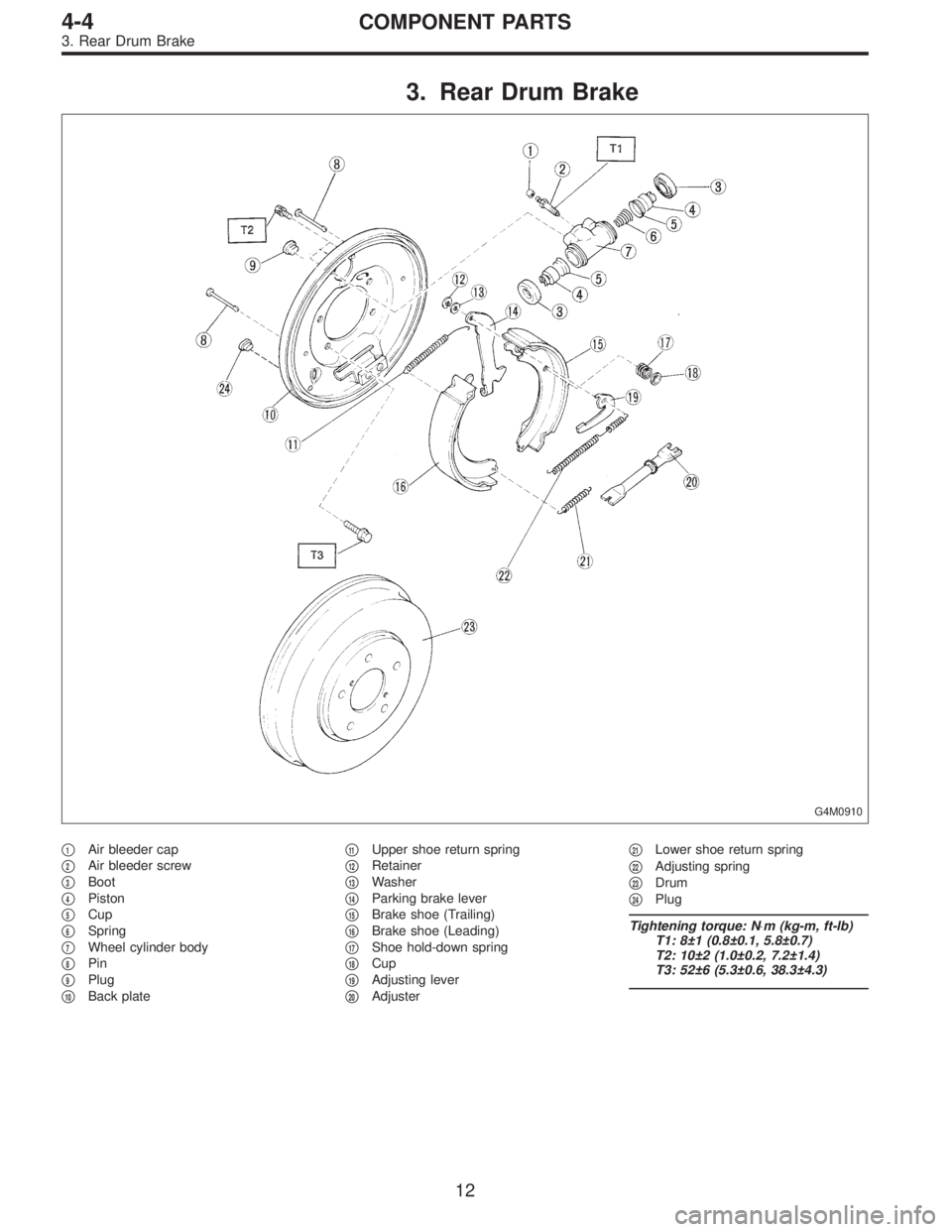

3. Rear Drum Brake
G4M0910
1Air bleeder cap
2Air bleeder screw
3Boot
4Piston
5Cup
6Spring
7Wheel cylinder body
8Pin
9Plug
10Back plate
11Upper shoe return spring
12Retainer
13Washer
14Parking brake lever
15Brake shoe (Trailing)
16Brake shoe (Leading)
17Shoe hold-down spring
18Cup
19Adjusting lever
20Adjuster
21Lower shoe return spring
22Adjusting spring
23Drum
24Plug
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 8±1 (0.8±0.1, 5.8±0.7)
T2: 10±2 (1.0±0.2, 7.2±1.4)
T3: 52±6 (5.3±0.6, 38.3±4.3)
12
4-4COMPONENT PARTS
3. Rear Drum Brake
Page 1218 of 2890

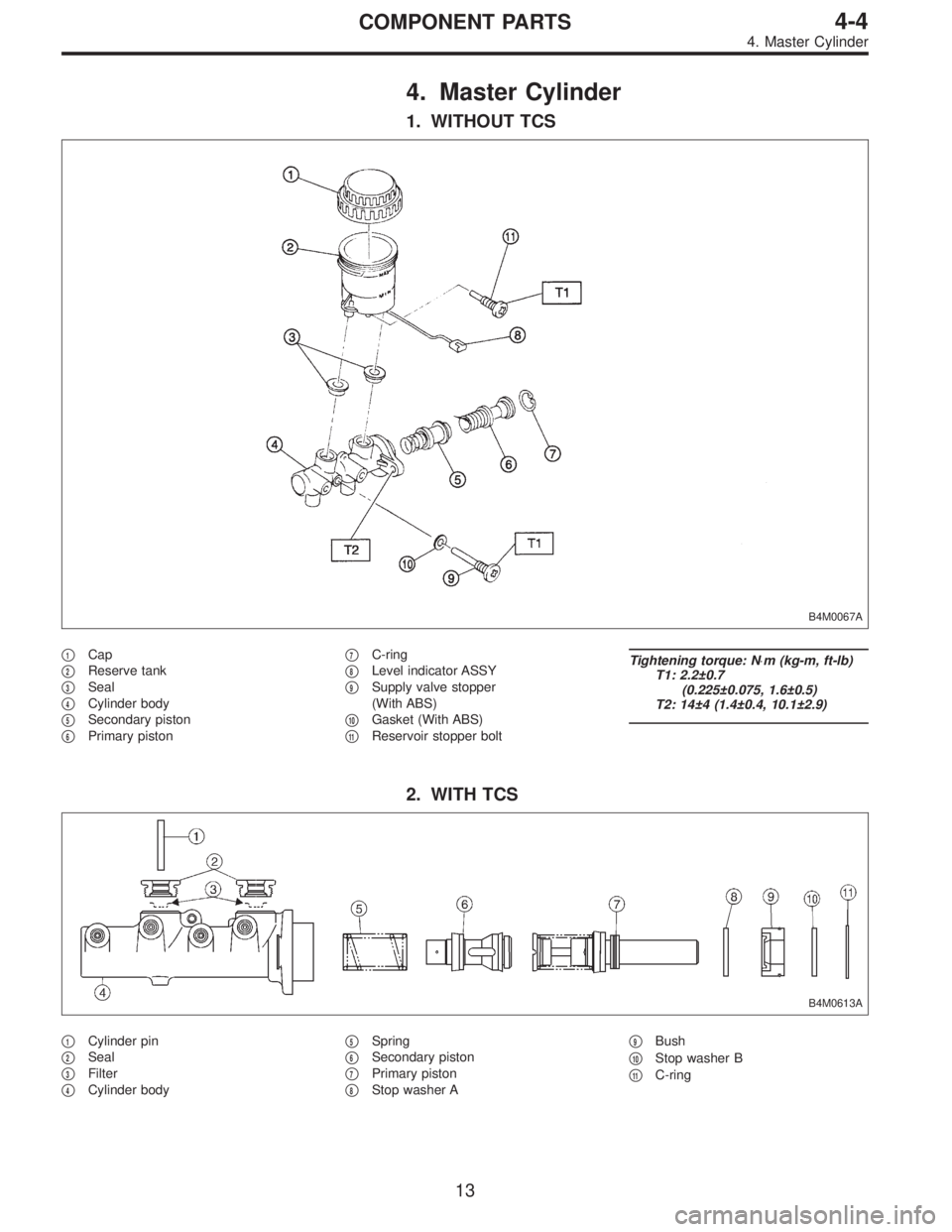

4. Master Cylinder
1. WITHOUT TCS
B4M0067A
1Cap
2Reserve tank
3Seal
4Cylinder body
5Secondary piston
6Primary piston
7C-ring
8Level indicator ASSY
9Supply valve stopper
(With ABS)
10Gasket (With ABS)
11Reservoir stopper bolt
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 2.2±0.7
(0.225±0.075, 1.6±0.5)
T2: 14±4 (1.4±0.4, 10.1±2.9)
2. WITH TCS
B4M0613A
1Cylinder pin
2Seal
3Filter
4Cylinder body
5Spring
6Secondary piston
7Primary piston
8Stop washer A
9Bush
10Stop washer B
11C-ring
13
4-4COMPONENT PARTS
4. Master Cylinder
Page 1219 of 2890

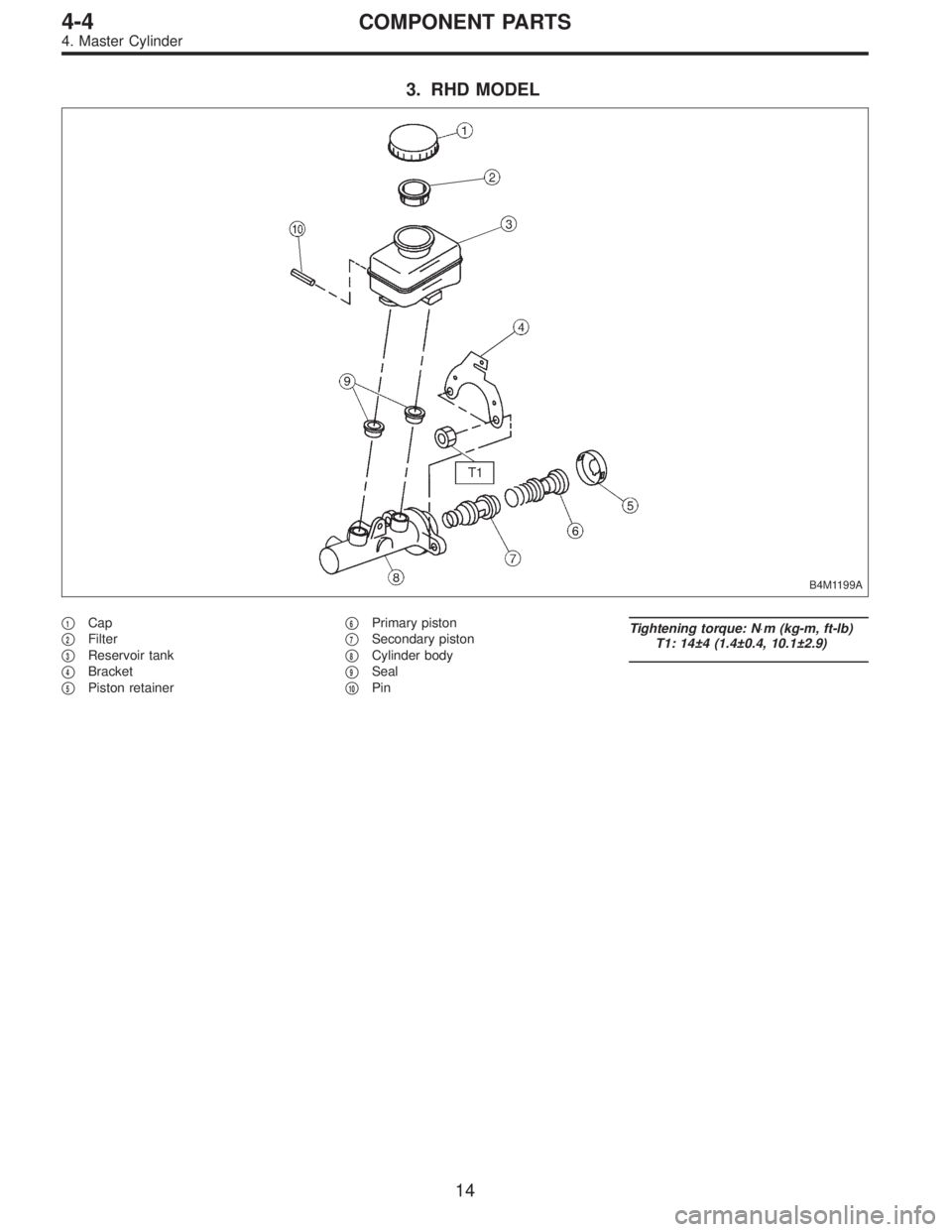

3. RHD MODEL
B4M1199A
1Cap
2Filter
3Reservoir tank
4Bracket
5Piston retainer
6Primary piston
7Secondary piston
8Cylinder body
9Seal
10Pin
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 14±4 (1.4±0.4, 10.1±2.9)
14
4-4COMPONENT PARTS
4. Master Cylinder
Page 1220 of 2890

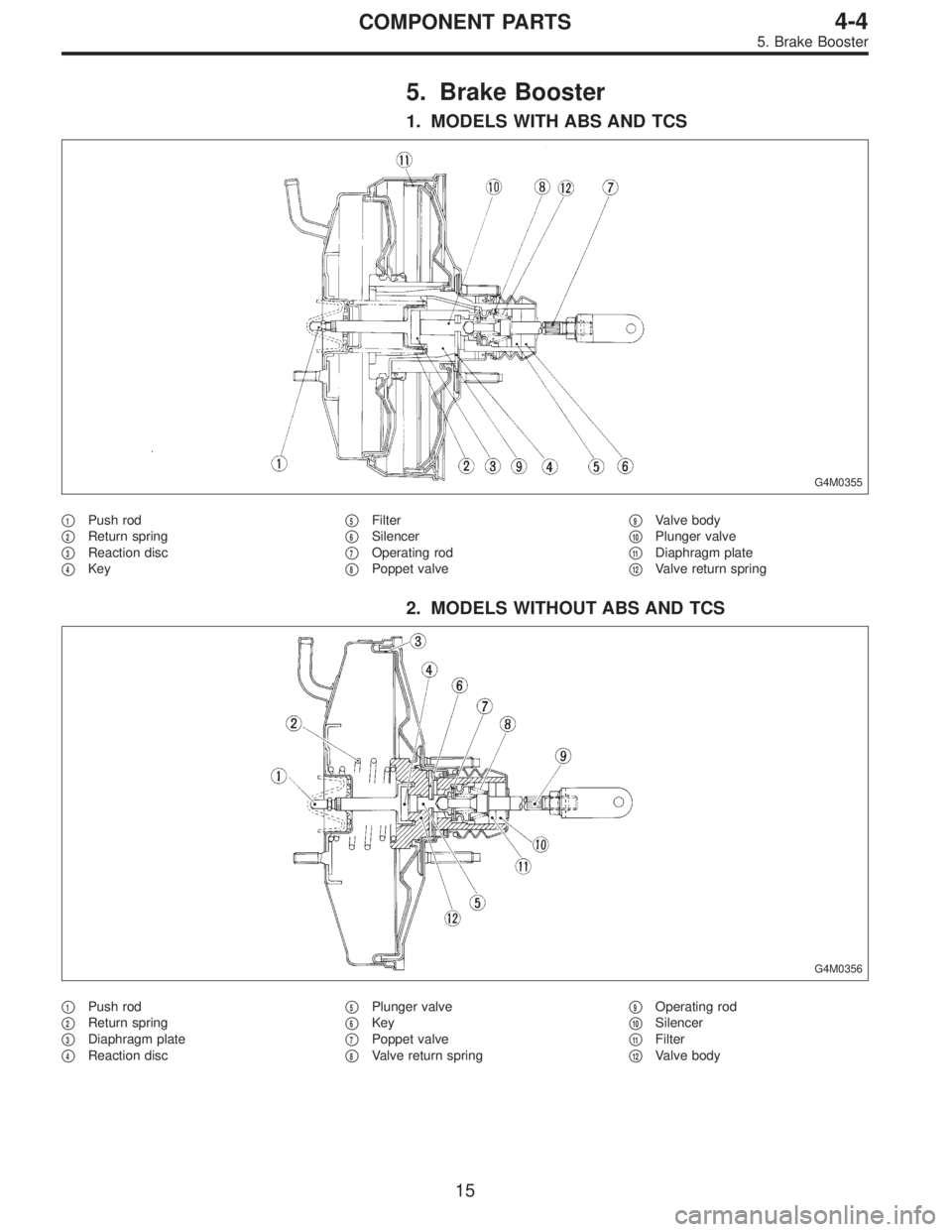

5. Brake Booster
1. MODELS WITH ABS AND TCS
G4M0355
1Push rod
2Return spring
3Reaction disc
4Key
5Filter
6Silencer
7Operating rod
8Poppet valve
9Valve body
10Plunger valve
11Diaphragm plate
12Valve return spring
2. MODELS WITHOUT ABS AND TCS
G4M0356
1Push rod
2Return spring
3Diaphragm plate
4Reaction disc
5Plunger valve
6Key
7Poppet valve
8Valve return spring
9Operating rod
10Silencer
11Filter
12Valve body
15
4-4COMPONENT PARTS
5. Brake Booster
Page 1221 of 2890

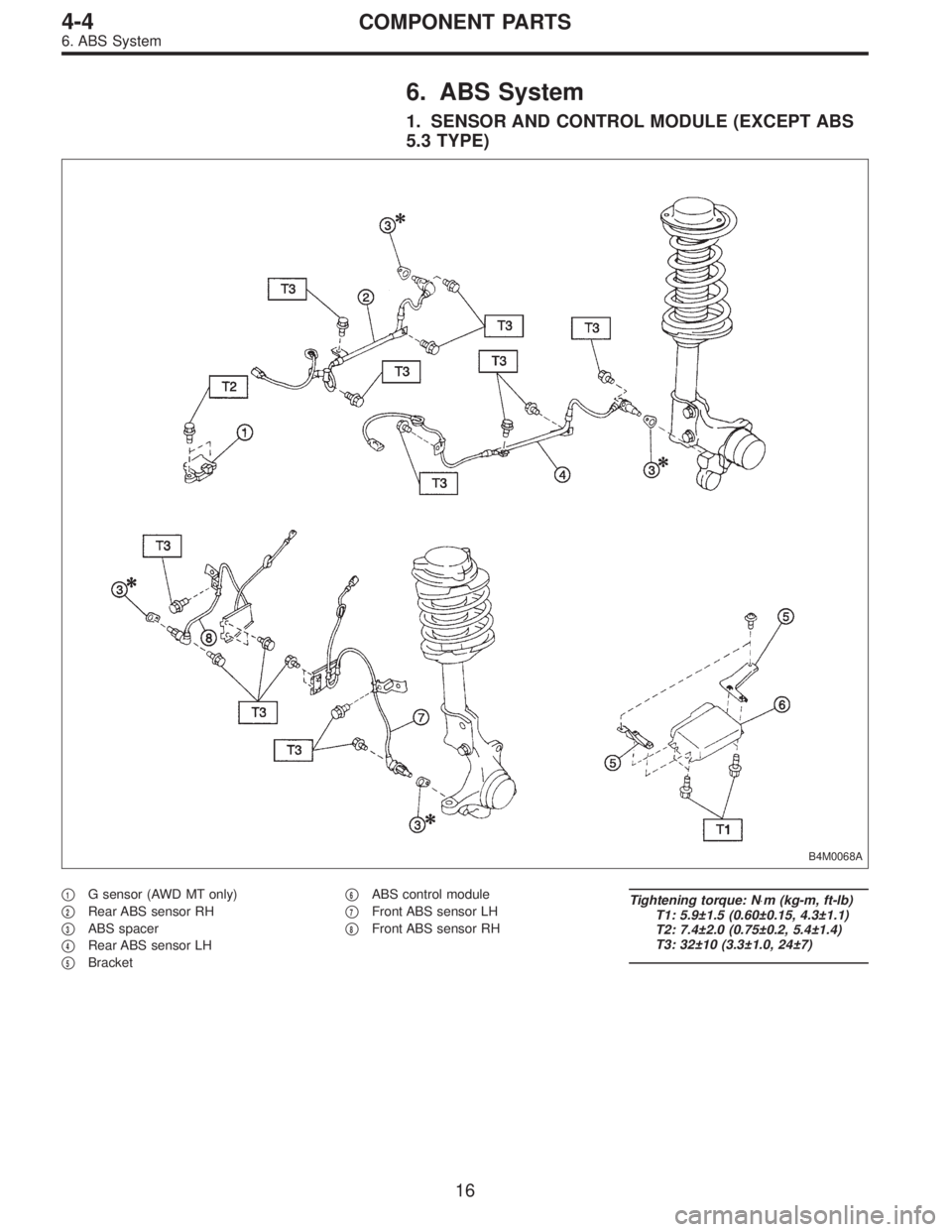

6. ABS System
1. SENSOR AND CONTROL MODULE (EXCEPT ABS
5.3 TYPE)
B4M0068A
1G sensor (AWD MT only)
2Rear ABS sensor RH
3ABS spacer
4Rear ABS sensor LH
5Bracket
6ABS control module
7Front ABS sensor LH
8Front ABS sensor RH
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 5.9±1.5 (0.60±0.15, 4.3±1.1)
T2: 7.4±2.0 (0.75±0.2, 5.4±1.4)
T3: 32±10 (3.3±1.0, 24±7)
16
4-4COMPONENT PARTS
6. ABS System
Page 1222 of 2890

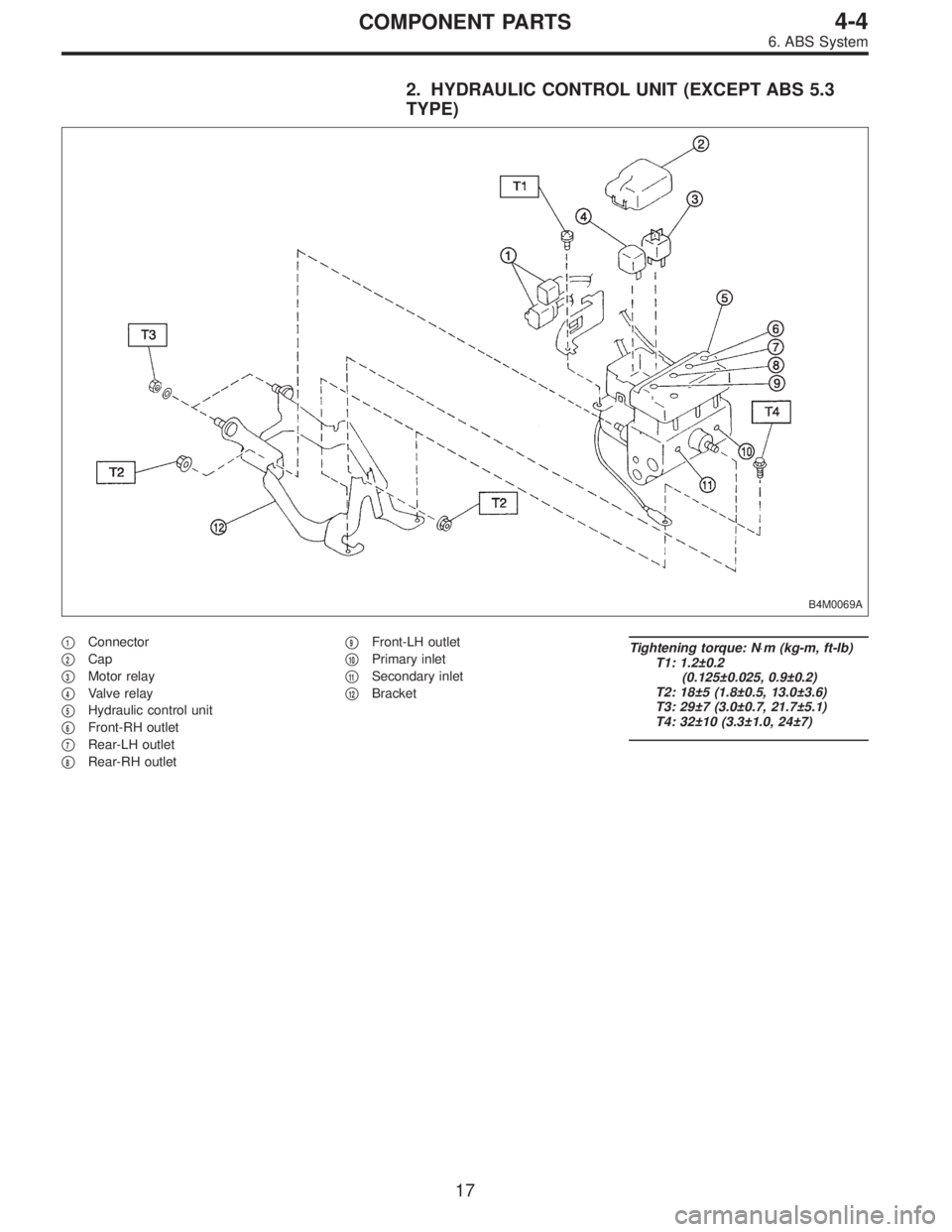

2. HYDRAULIC CONTROL UNIT (EXCEPT ABS 5.3
TYPE)
B4M0069A
1Connector
2Cap
3Motor relay
4Valve relay
5Hydraulic control unit
6Front-RH outlet
7Rear-LH outlet
8Rear-RH outlet
9Front-LH outlet
10Primary inlet
11Secondary inlet
12Bracket
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 1.2±0.2
(0.125±0.025, 0.9±0.2)
T2: 18±5 (1.8±0.5, 13.0±3.6)
T3: 29±7 (3.0±0.7, 21.7±5.1)
T4: 32±10 (3.3±1.0, 24±7)
17
4-4COMPONENT PARTS
6. ABS System
Page 1223 of 2890
3. SENSOR AND CONTROL MODULE (ABS 5.3 TYPE)
B4M1044A
1G sensor (AWD only)
2Rear ABS sensor RH
3ABS spacer
4Rear ABS sensor LH
5Bracket
6ABS control module
7Front ABS sensor LH
8Front ABS sensor RH
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 7.4±2.0 (0.75±0.2, 5.4±1.4)
T2: 32±10 (3.3±1.0, 24±7)
18
4-4COMPONENT PARTS
6. ABS System
Page 1224 of 2890

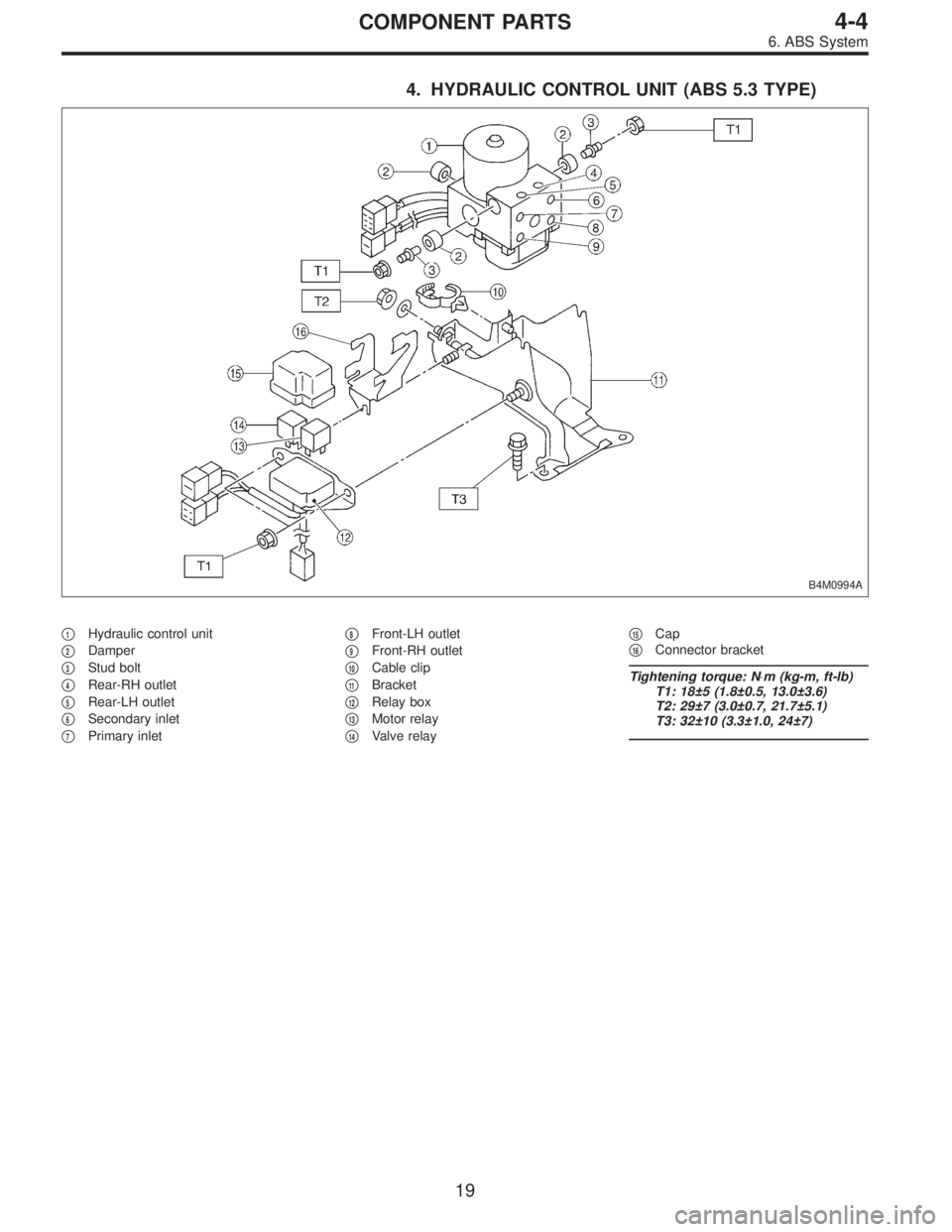

4. HYDRAULIC CONTROL UNIT (ABS 5.3 TYPE)
B4M0994A
1Hydraulic control unit
2Damper
3Stud bolt
4Rear-RH outlet
5Rear-LH outlet
6Secondary inlet
7Primary inlet
8Front-LH outlet
9Front-RH outlet
10Cable clip
11Bracket
12Relay box
13Motor relay
14Valve relay
15Cap
16Connector bracket
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 18±5 (1.8±0.5, 13.0±3.6)
T2: 29±7 (3.0±0.7, 21.7±5.1)
T3: 32±10 (3.3±1.0, 24±7)
19
4-4COMPONENT PARTS
6. ABS System
