Page 1569 of 2898
Wiring Diagram Ð POWER Ð/Sedan With
Gasoline Engine
NJEL0006BATTERY POWER SUPPLY Ð IGNITION SW. IN ANY POSITIONNJEL0006S01
HEL451B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine
EL-11
Page 1570 of 2898
HEL352B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-12
Page 1571 of 2898
HEL353B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-13
Page 1572 of 2898
HEL354B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-14
Page 1573 of 2898
ACCESSORY POWER SUPPLY Ð IGNITION SW. IN ªACCº OR ªONºNJEL0006S02
HEL355B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-15
Page 1574 of 2898
IGNITION POWER SUPPLY Ð IGNITION SW. IN ªONº AND/OR ªSTARTºNJEL0006S03
HEL356B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-16
Page 1575 of 2898

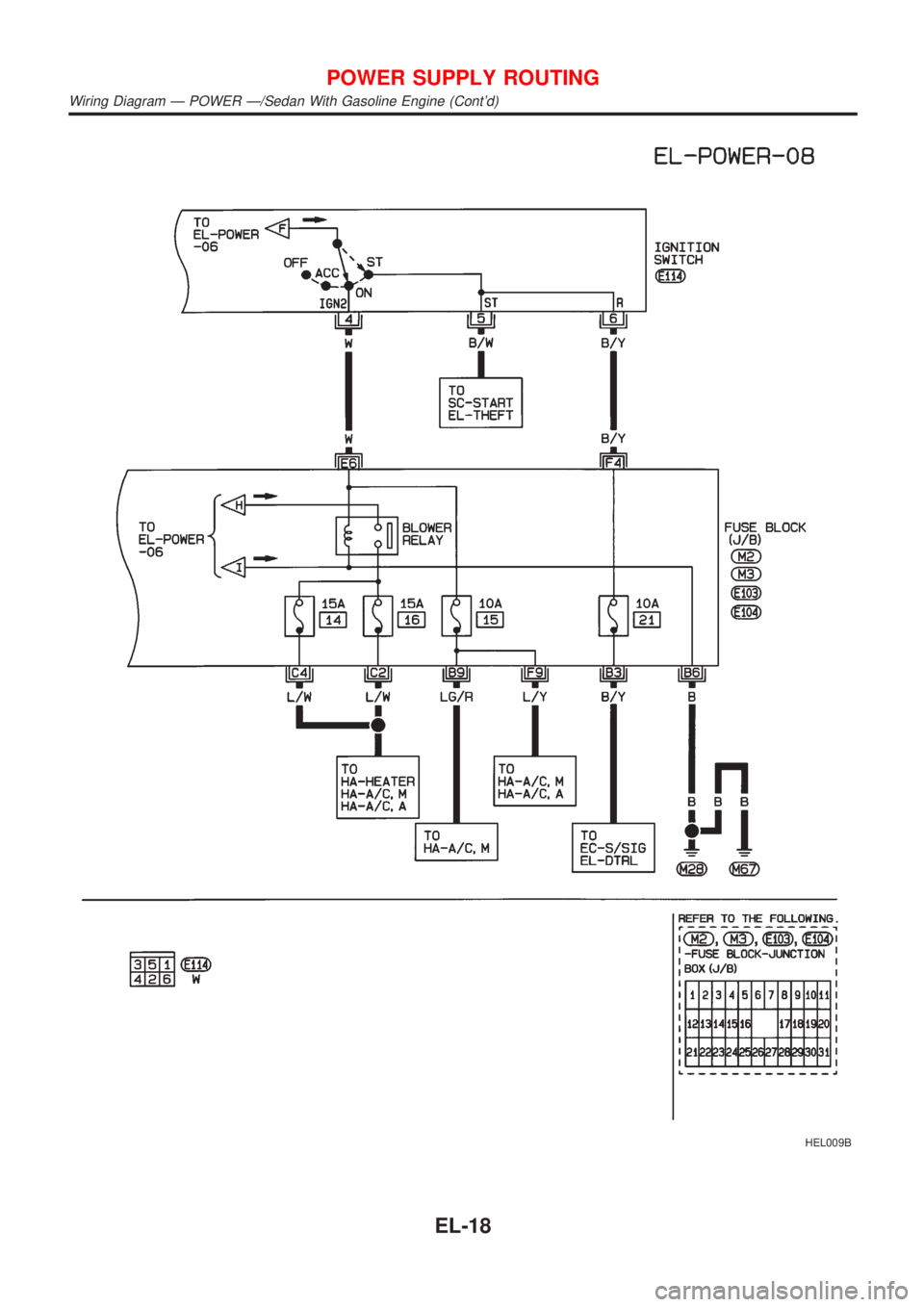

HEL664B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-17
Page 1576 of 2898
HEL009B
POWER SUPPLY ROUTING
Wiring Diagram Ð POWER Ð/Sedan With Gasoline Engine (Cont'd)
EL-18
