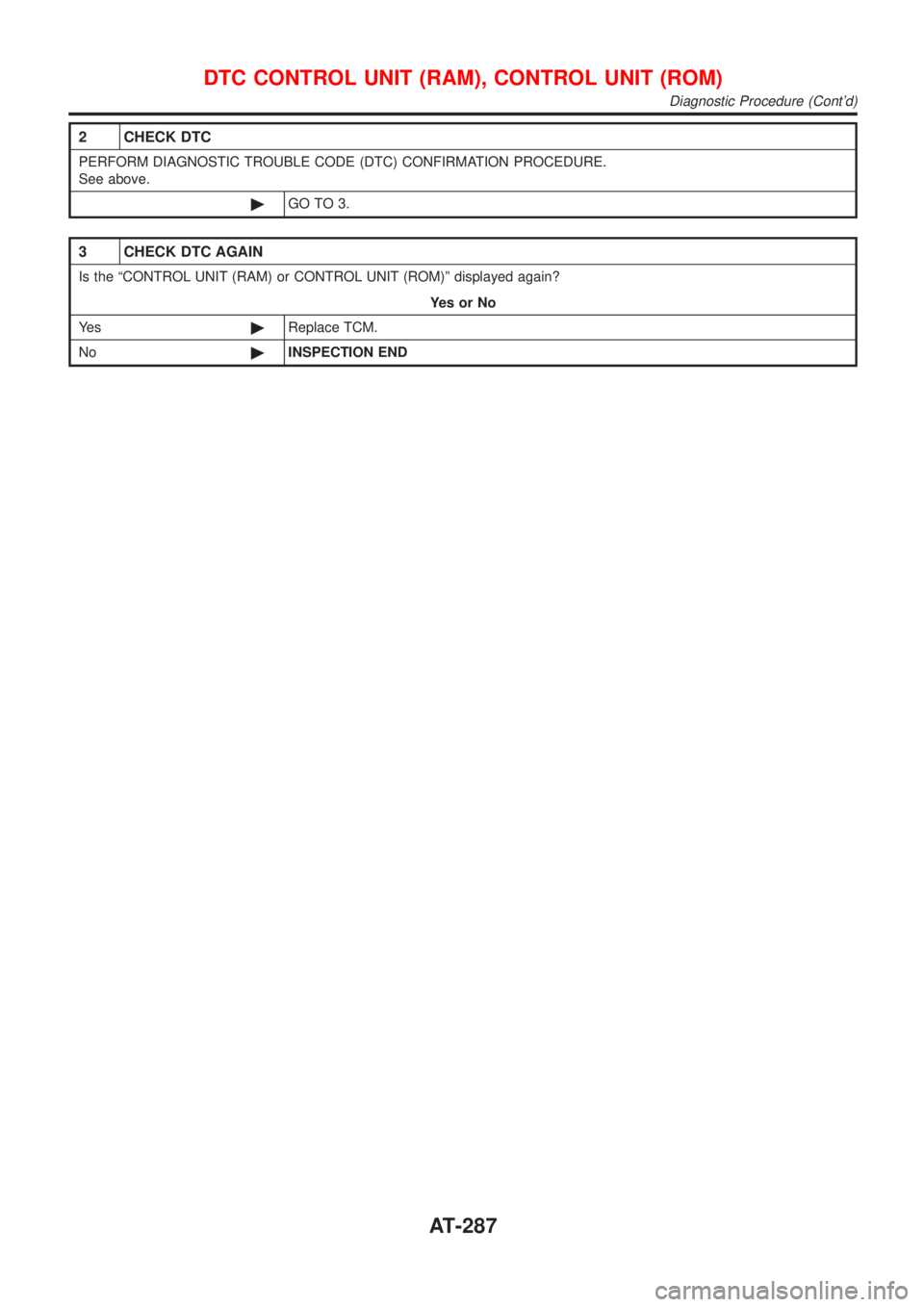

Page 289 of 2898
2 CHECK DTC
PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See above.
©GO TO 3.
3 CHECK DTC AGAIN
Is the ªCONTROL UNIT (RAM) or CONTROL UNIT (ROM)º displayed again?
YesorNo
Ye s©Replace TCM.
No©INSPECTION END
DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)
Diagnostic Procedure (Cont'd)
AT-287

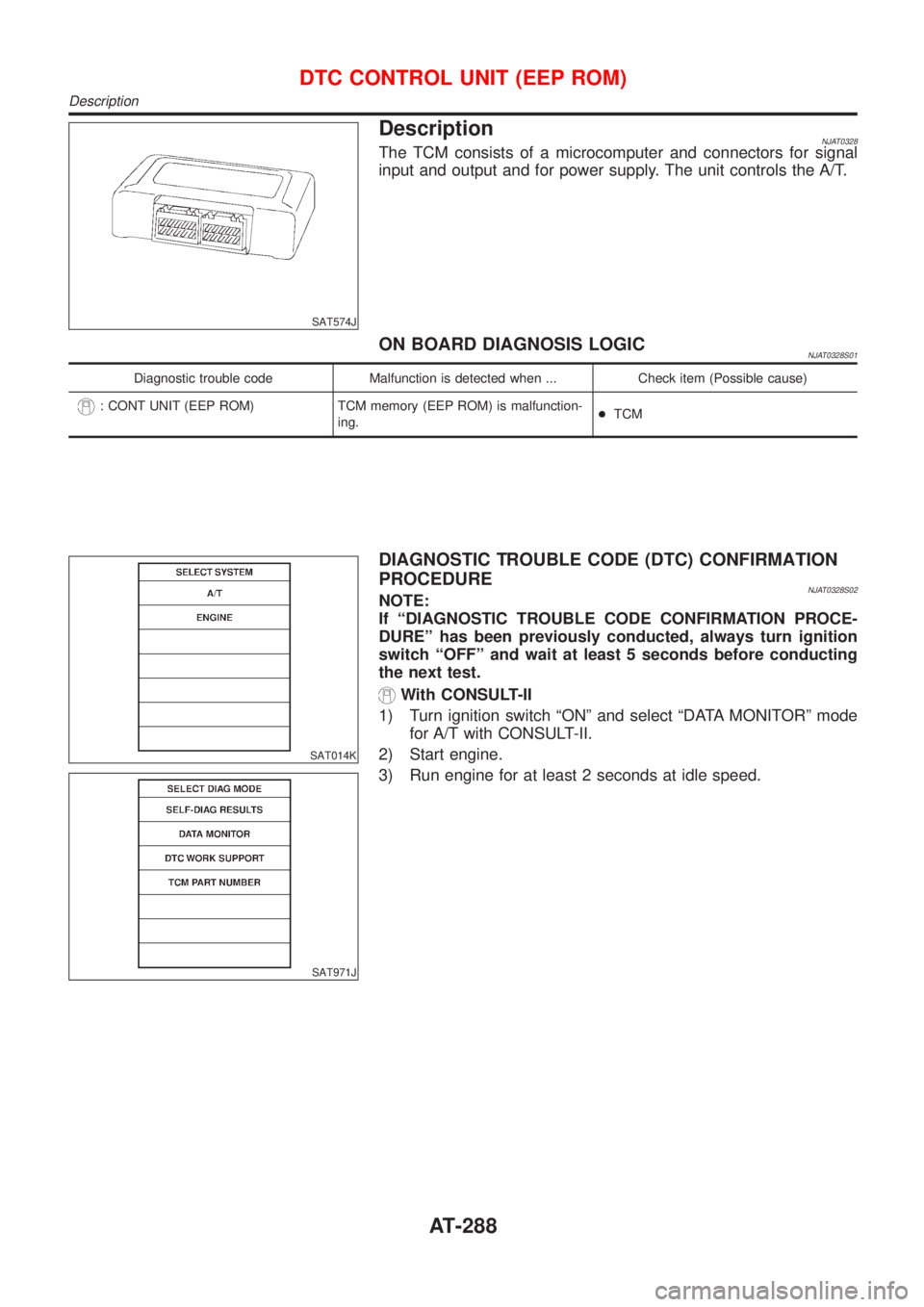

Page 290 of 2898
SAT574J
DescriptionNJAT0328The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.
ON BOARD DIAGNOSIS LOGICNJAT0328S01
Diagnostic trouble code Malfunction is detected when ... Check item (Possible cause)
: CONT UNIT (EEP ROM) TCM memory (EEP ROM) is malfunction-
ing.+TCM
SAT014K
SAT971J
DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE
NJAT0328S02NOTE:
If ªDIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DUREº has been previously conducted, always turn ignition
switch ªOFFº and wait at least 5 seconds before conducting
the next test.
With CONSULT-II
1) Turn ignition switch ªONº and select ªDATA MONITORº mode
for A/T with CONSULT-II.
2) Start engine.
3) Run engine for at least 2 seconds at idle speed.
DTC CONTROL UNIT (EEP ROM)
Description
AT-288

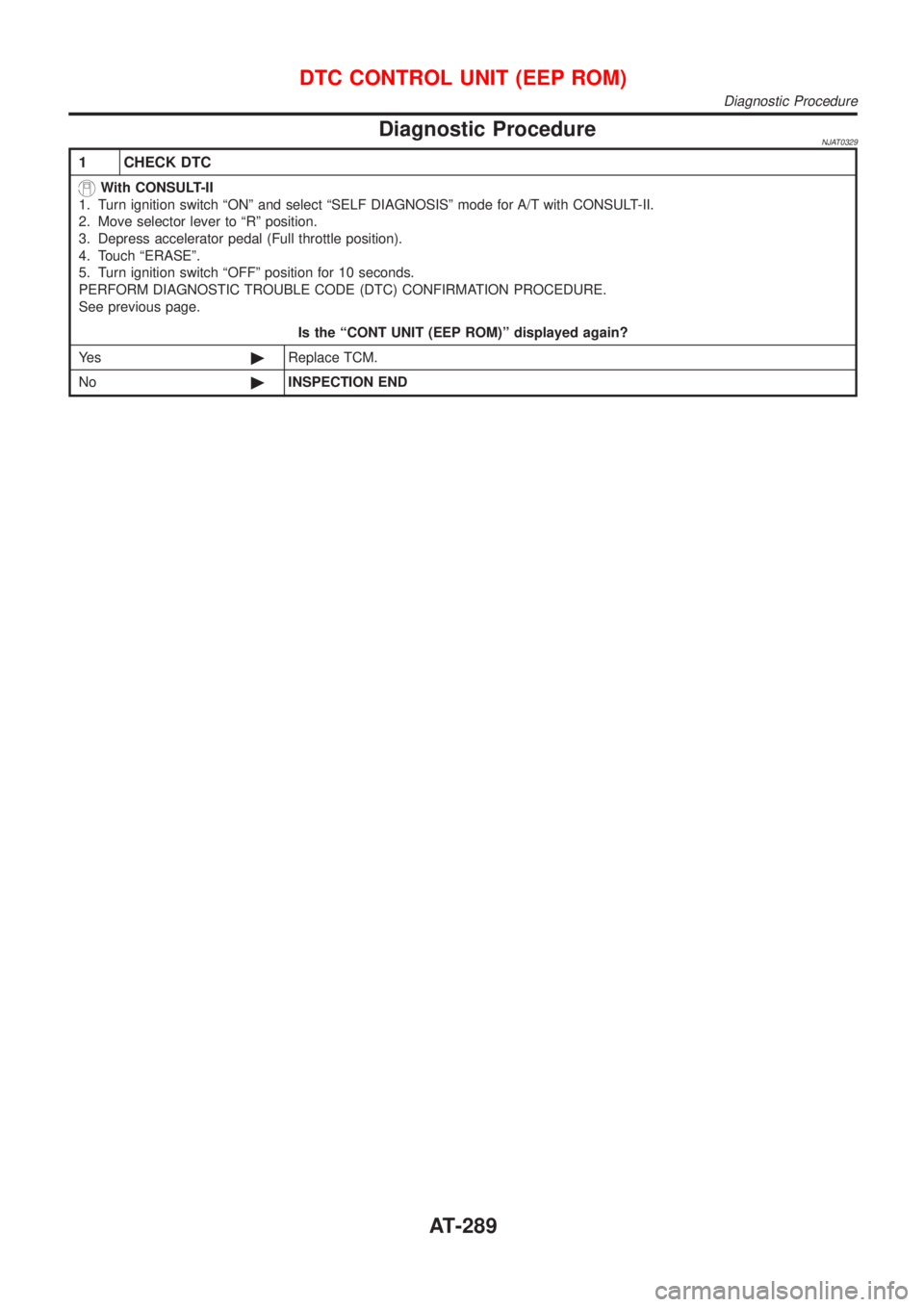

Page 291 of 2898
Diagnostic ProcedureNJAT0329
1 CHECK DTC
With CONSULT-II
1. Turn ignition switch ªONº and select ªSELF DIAGNOSISº mode for A/T with CONSULT-II.
2. Move selector lever to ªRº position.
3. Depress accelerator pedal (Full throttle position).
4. Touch ªERASEº.
5. Turn ignition switch ªOFFº position for 10 seconds.
PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See previous page.
Is the ªCONT UNIT (EEP ROM)º displayed again?
Ye s©Replace TCM.
No©INSPECTION END
DTC CONTROL UNIT (EEP ROM)
Diagnostic Procedure
AT-289

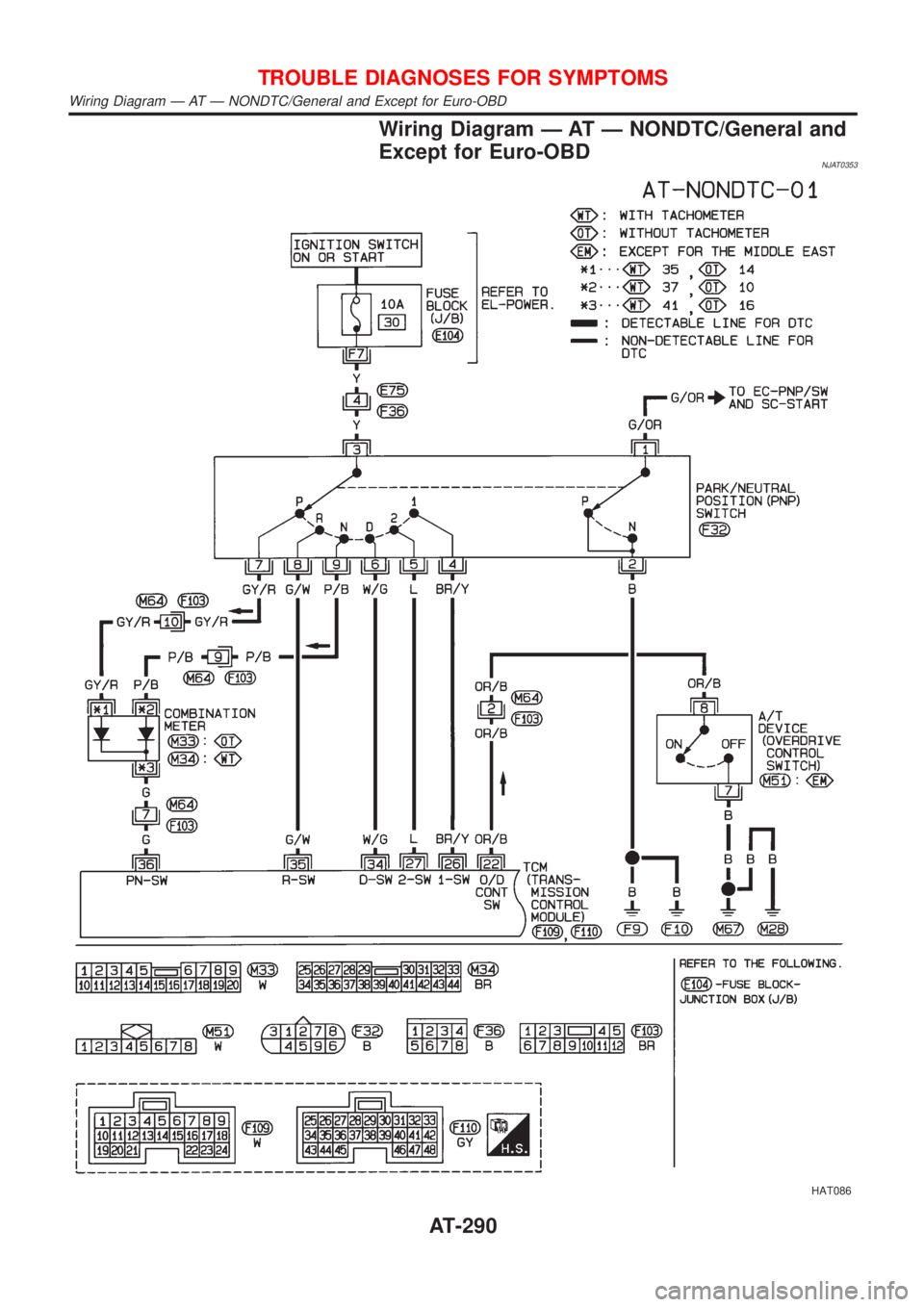

Page 292 of 2898
Wiring Diagram Ð AT Ð NONDTC/General and
Except for Euro-OBD
NJAT0353
HAT086
TROUBLE DIAGNOSES FOR SYMPTOMS
Wiring Diagram Ð AT Ð NONDTC/General and Except for Euro-OBD
AT-290

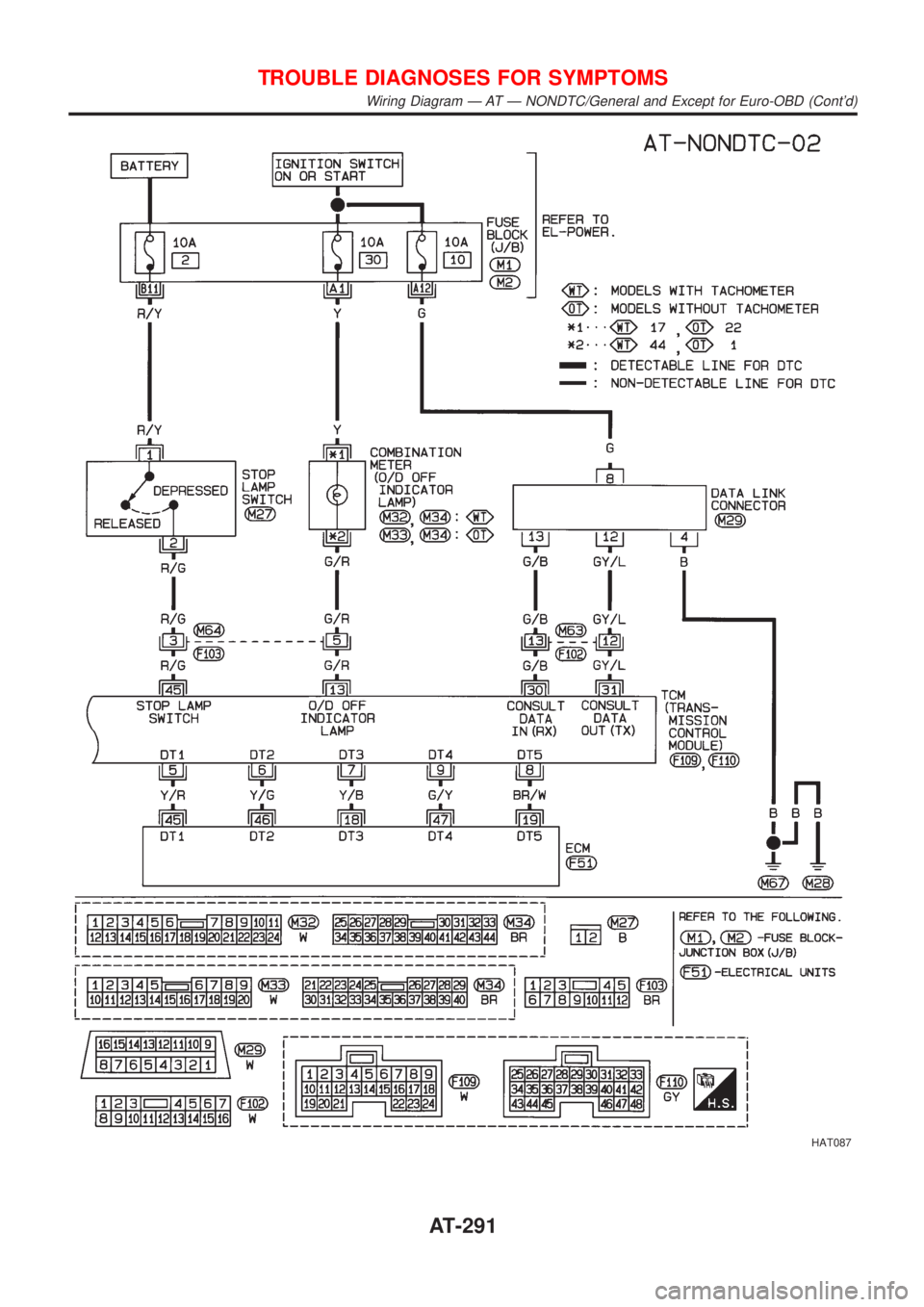

Page 293 of 2898
HAT087
TROUBLE DIAGNOSES FOR SYMPTOMS
Wiring Diagram Ð AT Ð NONDTC/General and Except for Euro-OBD (Cont'd)
AT-291

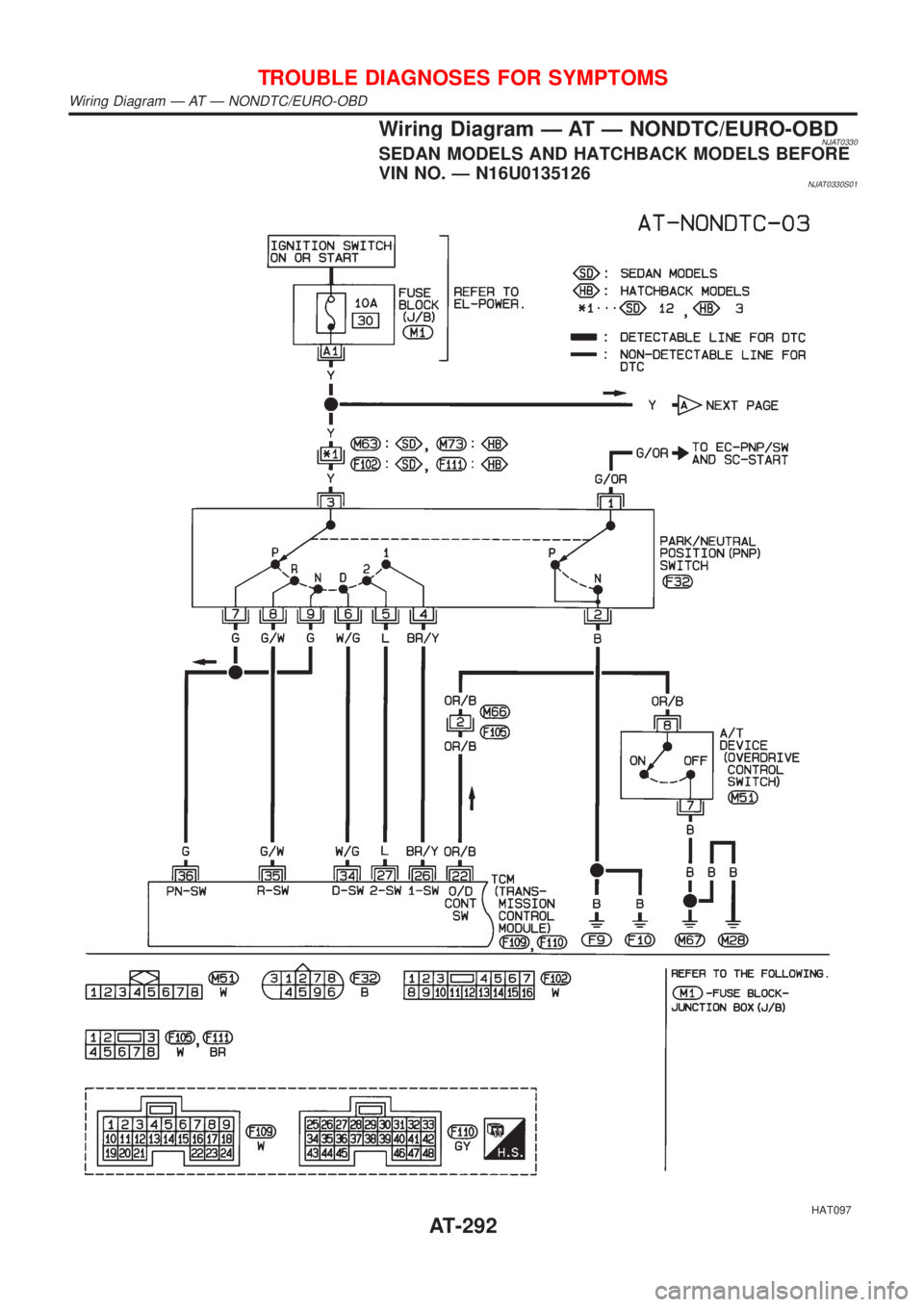

Page 294 of 2898
Wiring Diagram Ð AT Ð NONDTC/EURO-OBDNJAT0330SEDAN MODELS AND HATCHBACK MODELS BEFORE
VIN NO. Ð N16U0135126
NJAT0330S01
HAT097
TROUBLE DIAGNOSES FOR SYMPTOMS
Wiring Diagram Ð AT Ð NONDTC/EURO-OBD
AT-292
Page 295 of 2898
HAT130
TROUBLE DIAGNOSES FOR SYMPTOMS
Wiring Diagram Ð AT Ð NONDTC/EURO-OBD (Cont'd)
AT-293

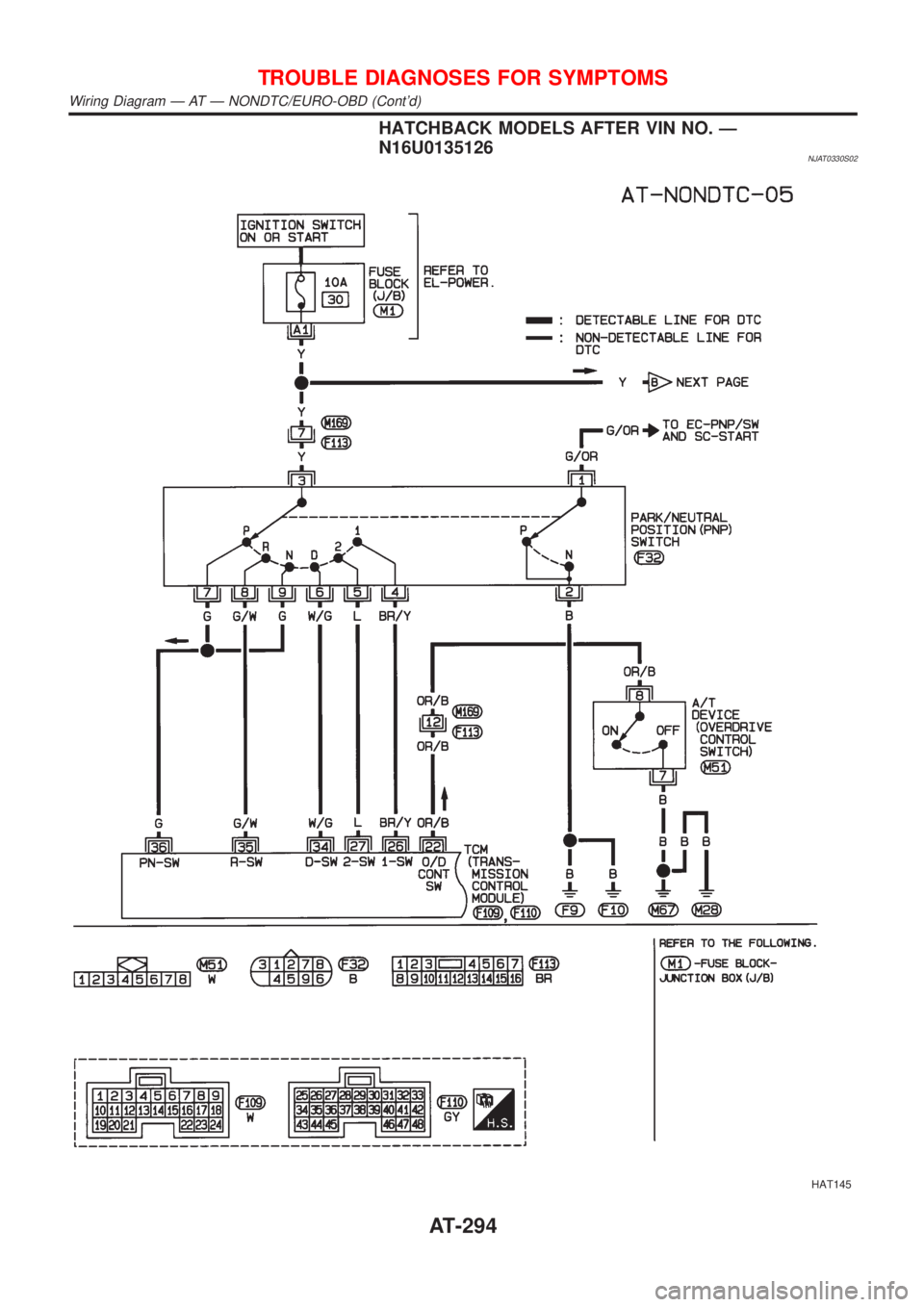

Page 296 of 2898
HATCHBACK MODELS AFTER VIN NO. Ð
N16U0135126
NJAT0330S02
HAT145
TROUBLE DIAGNOSES FOR SYMPTOMS
Wiring Diagram Ð AT Ð NONDTC/EURO-OBD (Cont'd)
AT-294
