Page 1929 of 2898
MEL922L

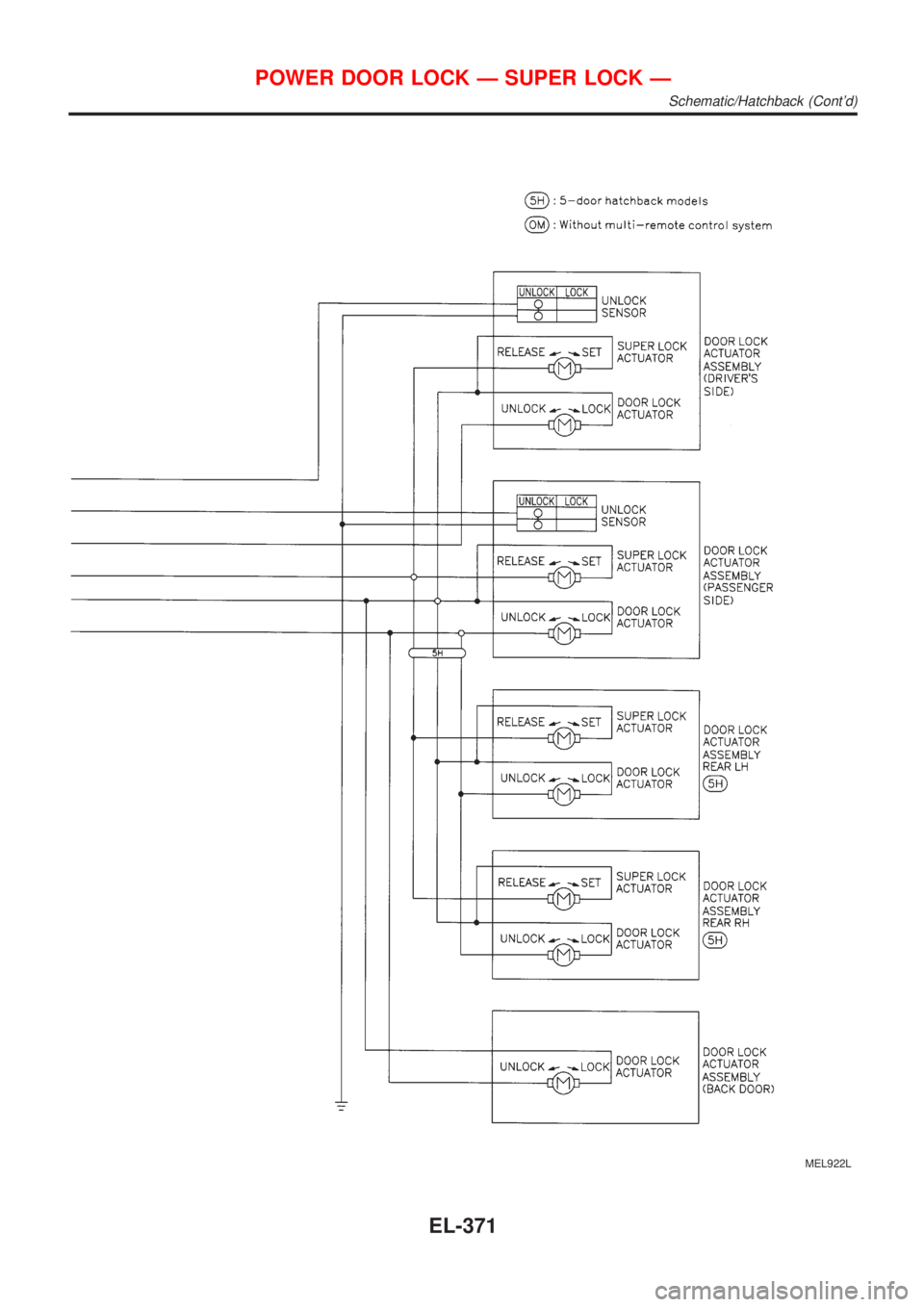

POWER DOOR LOCK Ð SUPER LOCK Ð
Schematic/Hatchback (Cont'd)
EL-371
Page 1930 of 2898

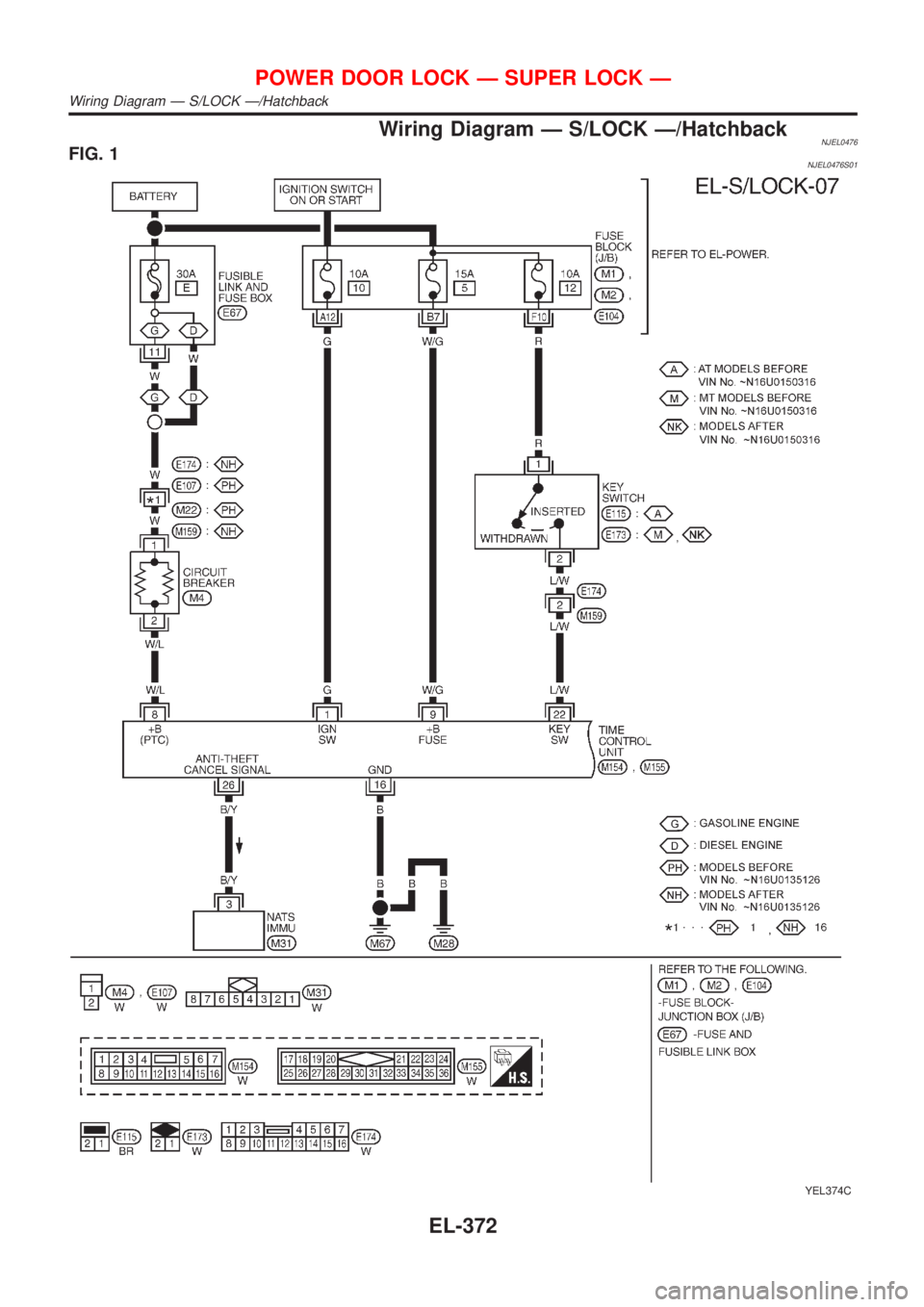

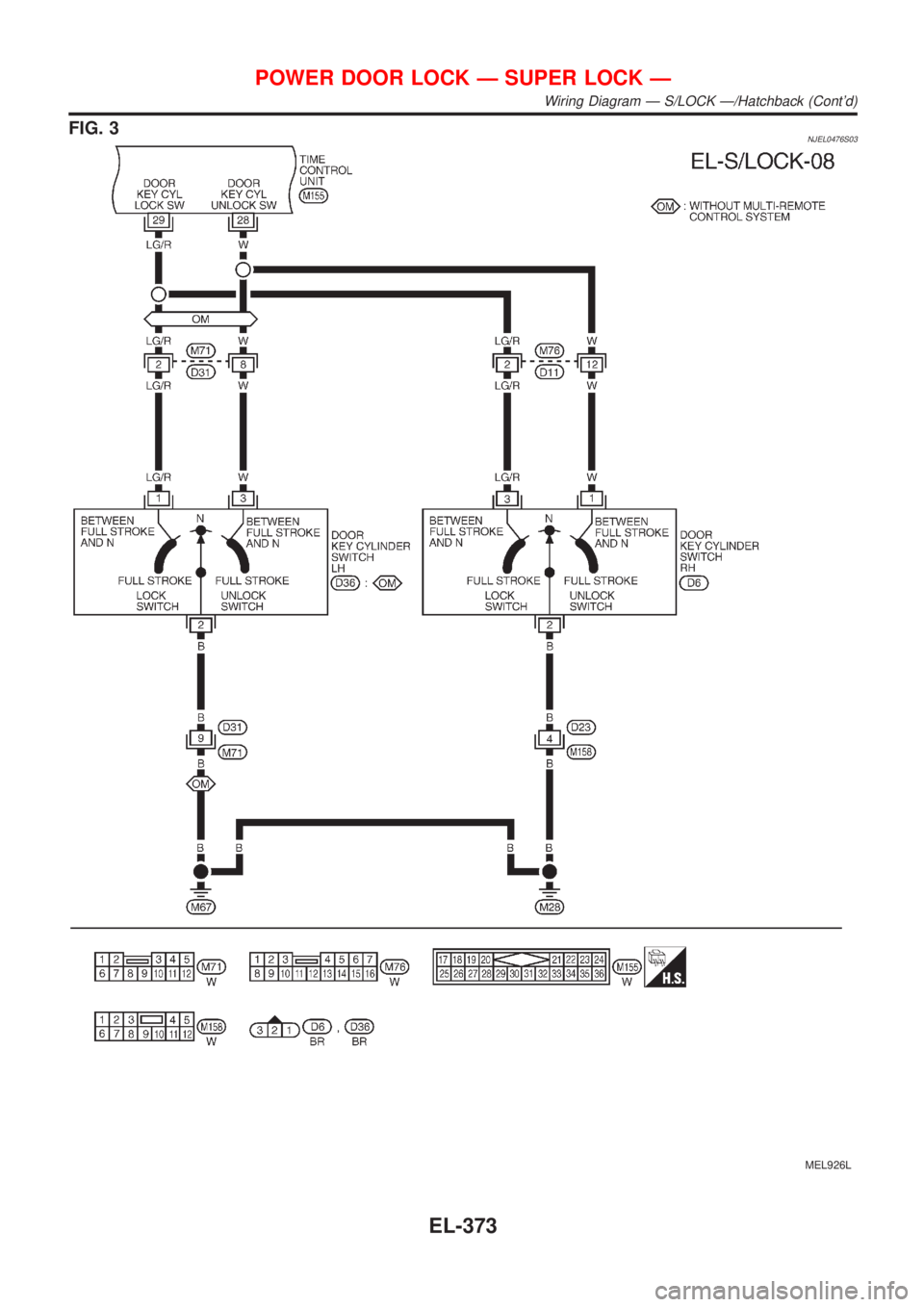

Wiring Diagram Ð S/LOCK Ð/HatchbackNJEL0476FIG. 1NJEL0476S01
YEL374C
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback
EL-372
Page 1931 of 2898

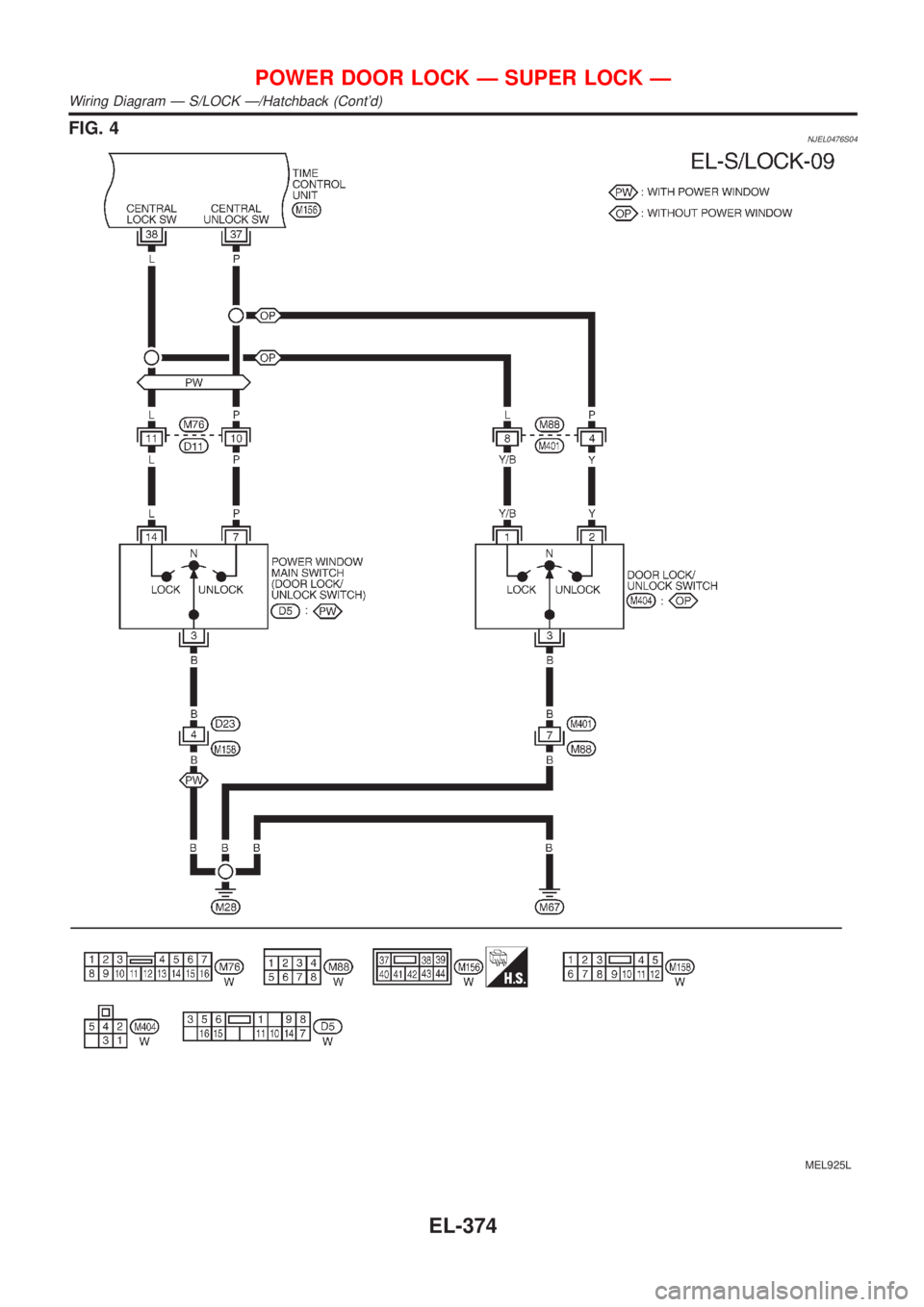

FIG. 3NJEL0476S03
MEL926L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-373
Page 1932 of 2898

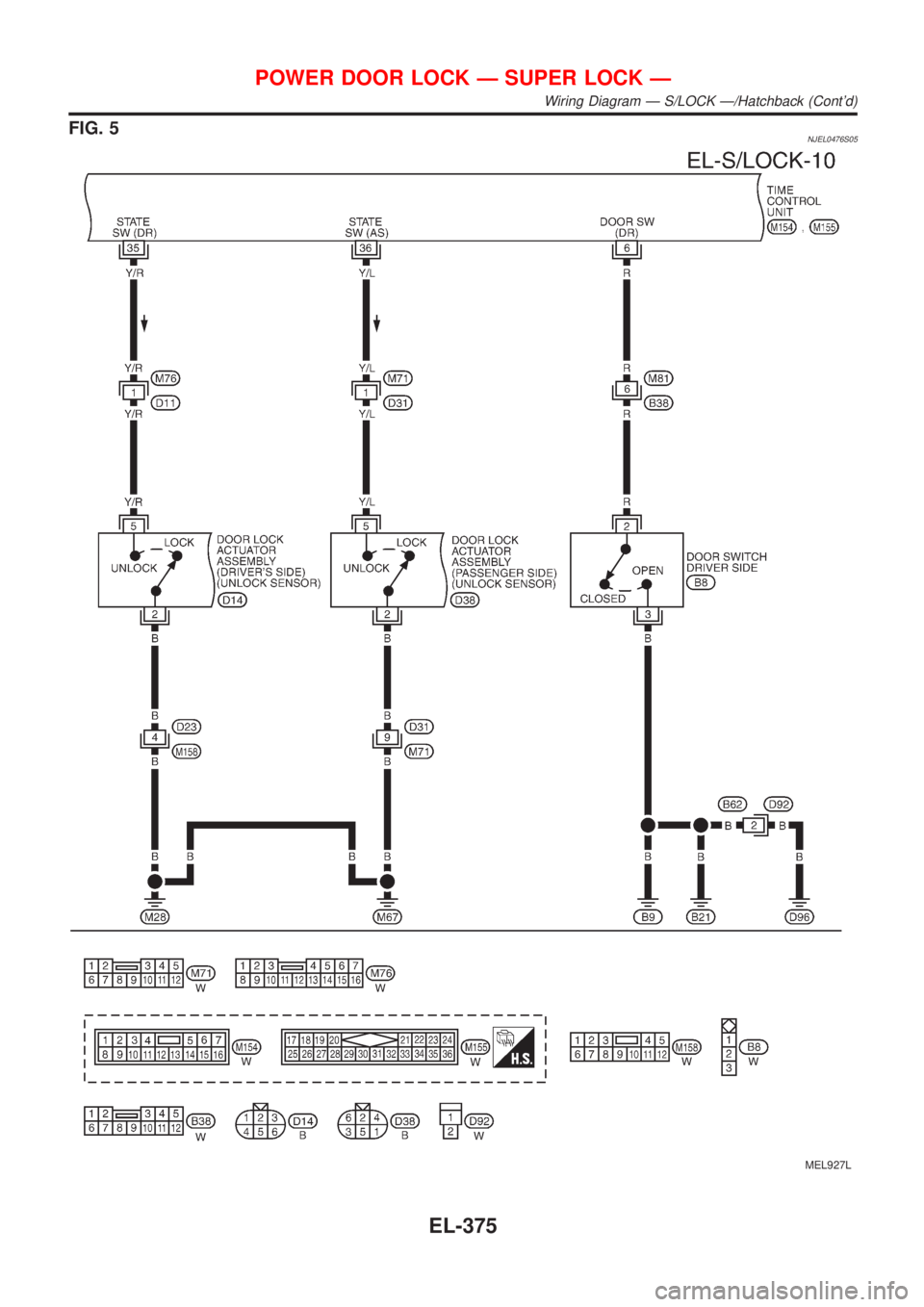

FIG. 4NJEL0476S04
MEL925L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-374
Page 1933 of 2898

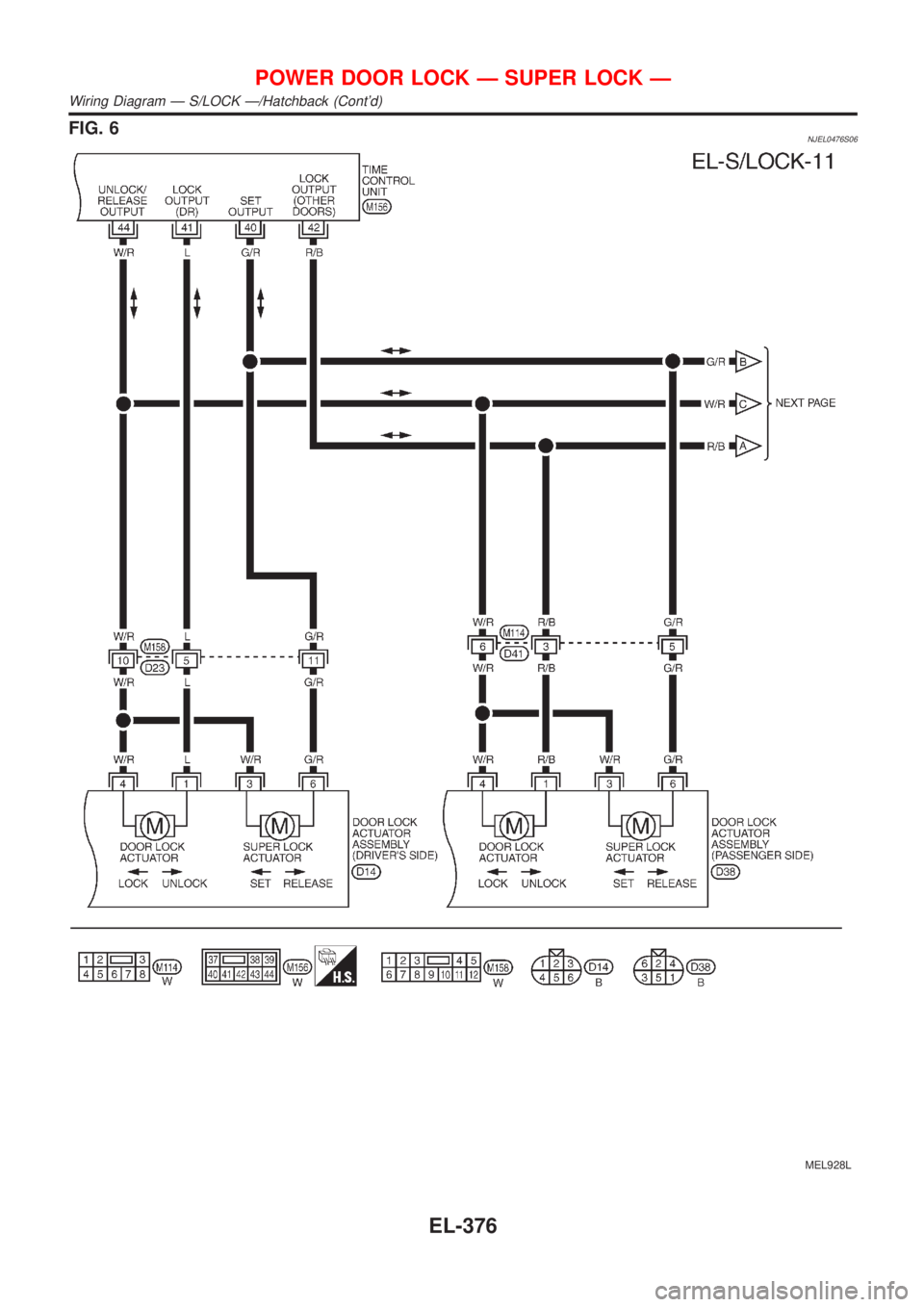

FIG. 5NJEL0476S05
MEL927L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-375
Page 1934 of 2898
FIG. 6NJEL0476S06
MEL928L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-376
Page 1935 of 2898

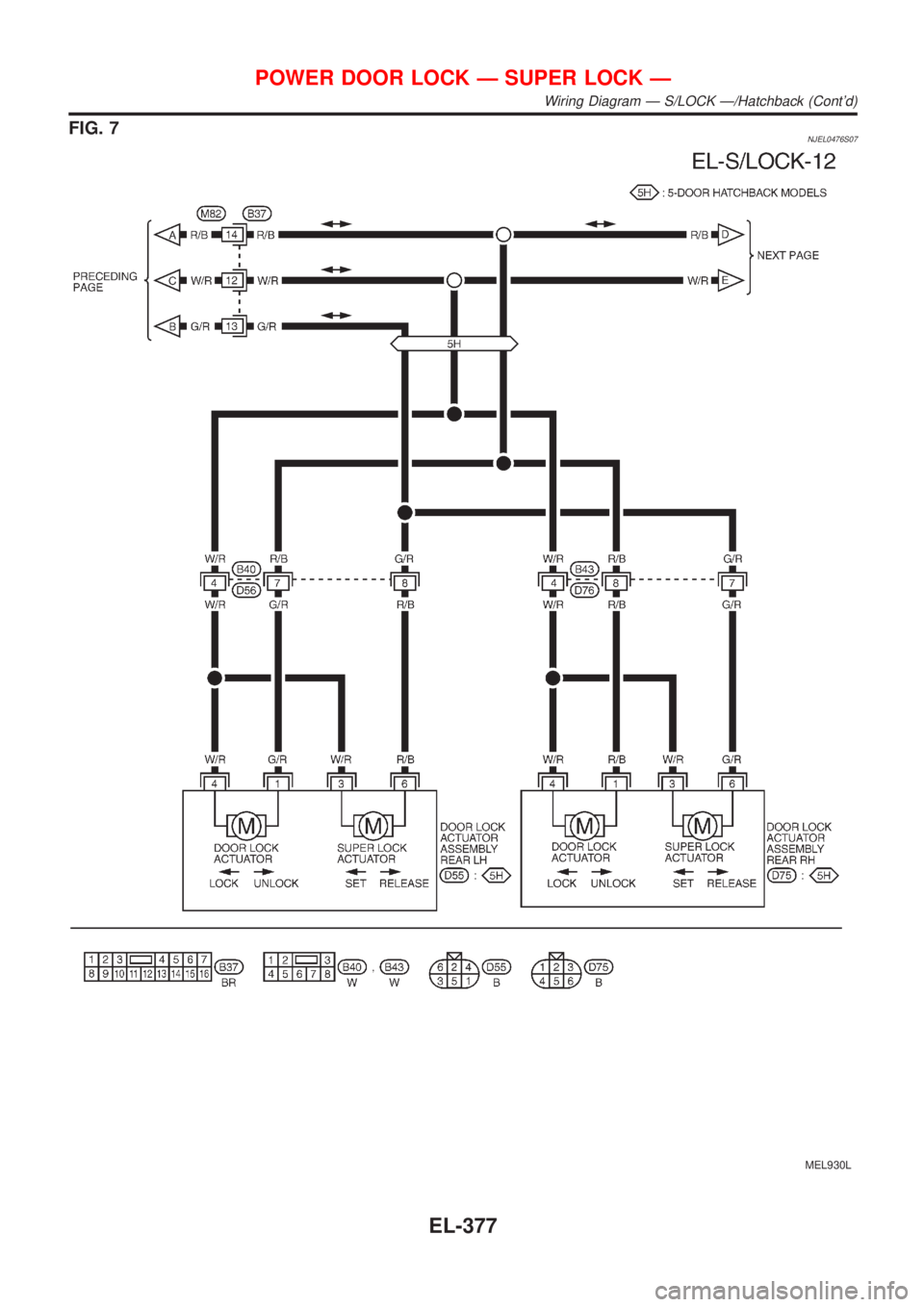

FIG. 7NJEL0476S07
MEL930L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-377
Page 1936 of 2898

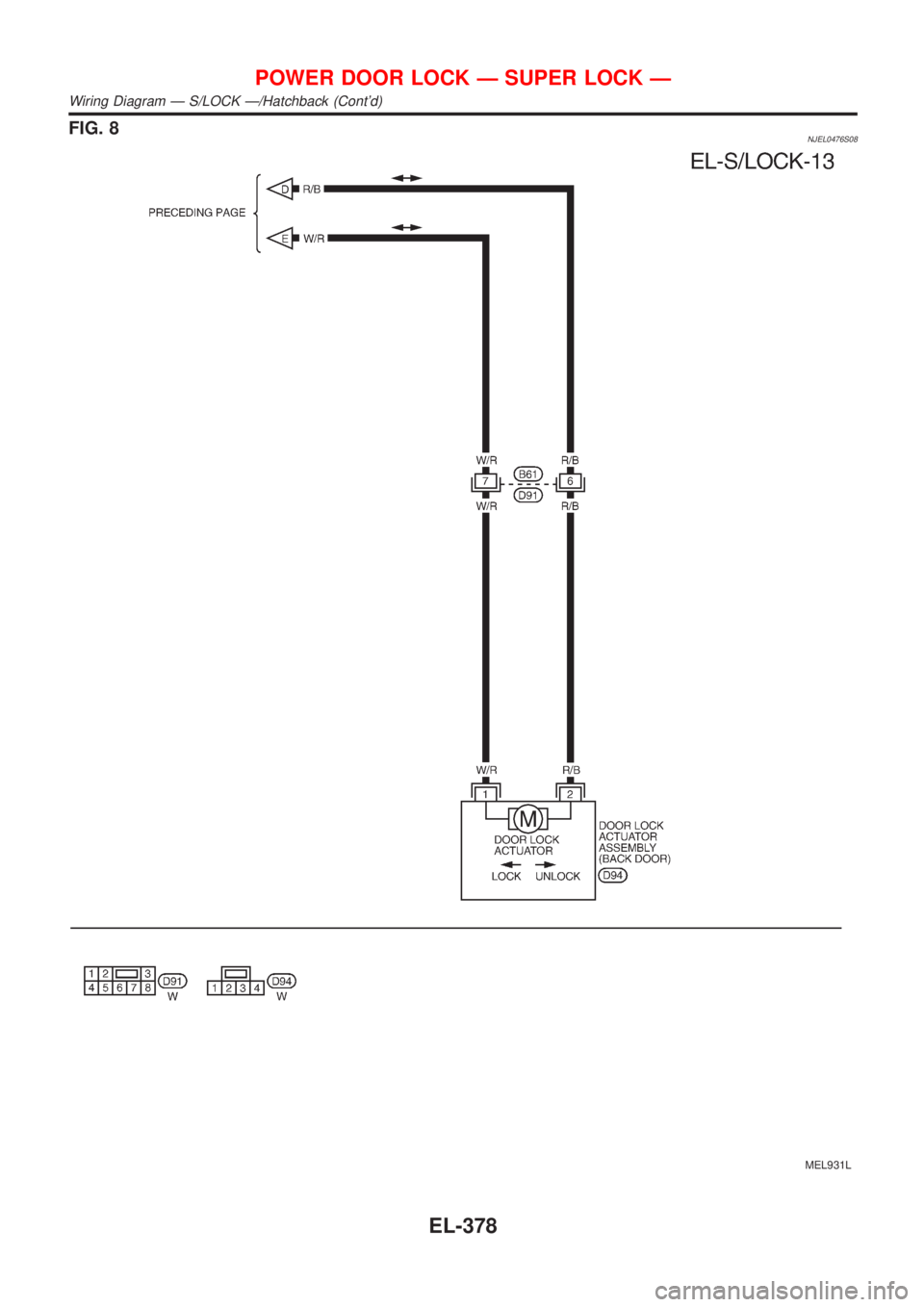

FIG. 8NJEL0476S08
MEL931L
POWER DOOR LOCK Ð SUPER LOCK Ð
Wiring Diagram Ð S/LOCK Ð/Hatchback (Cont'd)
EL-378
